ТИП ПРОДУКЦИИ: Стандартный
Электромеханические приводы SWING-3000PRO и SWING-5000PRO предназначены для автоматизации калиток, бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимущественной особенностью данных приводов является возможность их установки на узкие столбы.
Внешний вид привода
Видео
Зона применения Печать раздела
Распашные ворота всех типов
Распашные ворота и калитки
Преимущества Печать раздела
Встроенные концевые выключатели
Встроенные электрические концевые выключатели позволяют устанавливать привод на ворота без механических упоров.
Надежность и долговечность
Надежность и долговечность работы привода обеспечивается планетарным редуктором с высоким КПД.
Функция ручного открывания
На случай отсутствия электричества в приводе установлен расцепитель, позволяющий открыть ворота вручную.
Широкий диапазон температуры эксплуатации
Передовые конструктивные решения и материалы позволяют использовать привод в широком диапазоне температур.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Таблица
Мехaнизм расцепления
Высокопрочный алюминиевый сплав
Защита от негативных воздействий окружающей среды
Конструкция Печать раздела
1. Привод
2. Кронштейн крепления
3. Концевой выключaтель
4. Ходовой винт
5. Узел расцепления
6. Ходовая гайка с кронштейном
7. Защитный кожух
8. Клеммы подключения
Способы монтажа Печать раздела

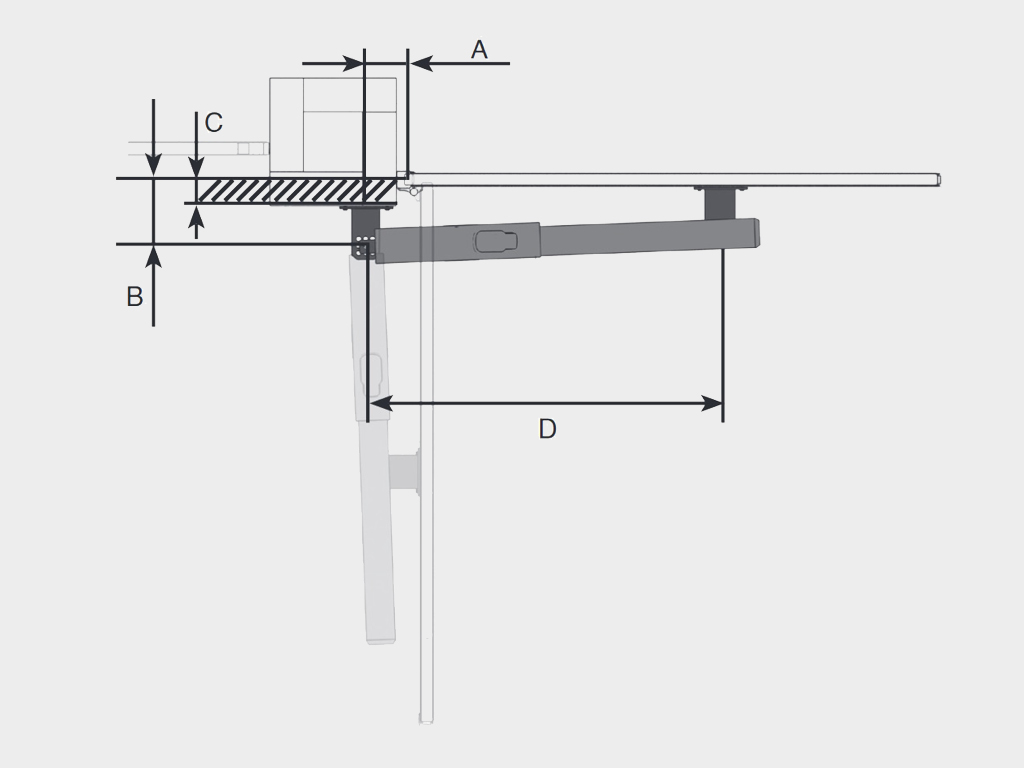

Устанавливается с помощью кронштейнов на створки ворот с открыванием внутрь | |

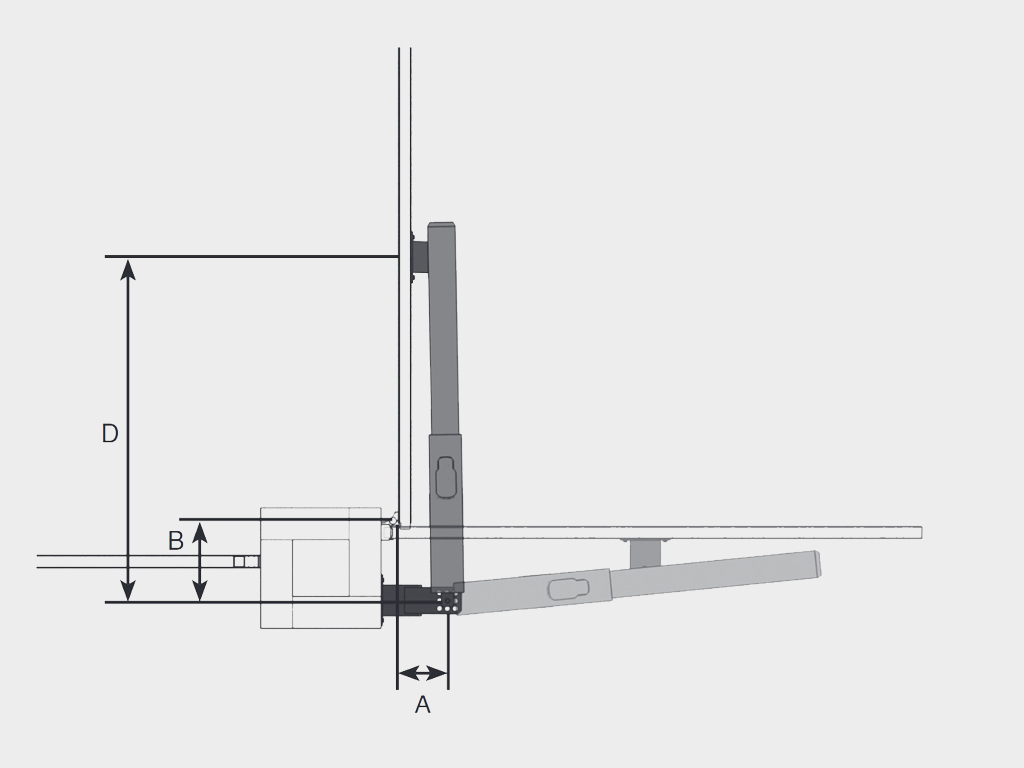

Устaнавливается с помощью кронштейнов на створки ворот с открыванием наружу |
Базовая комплектация Печать раздела

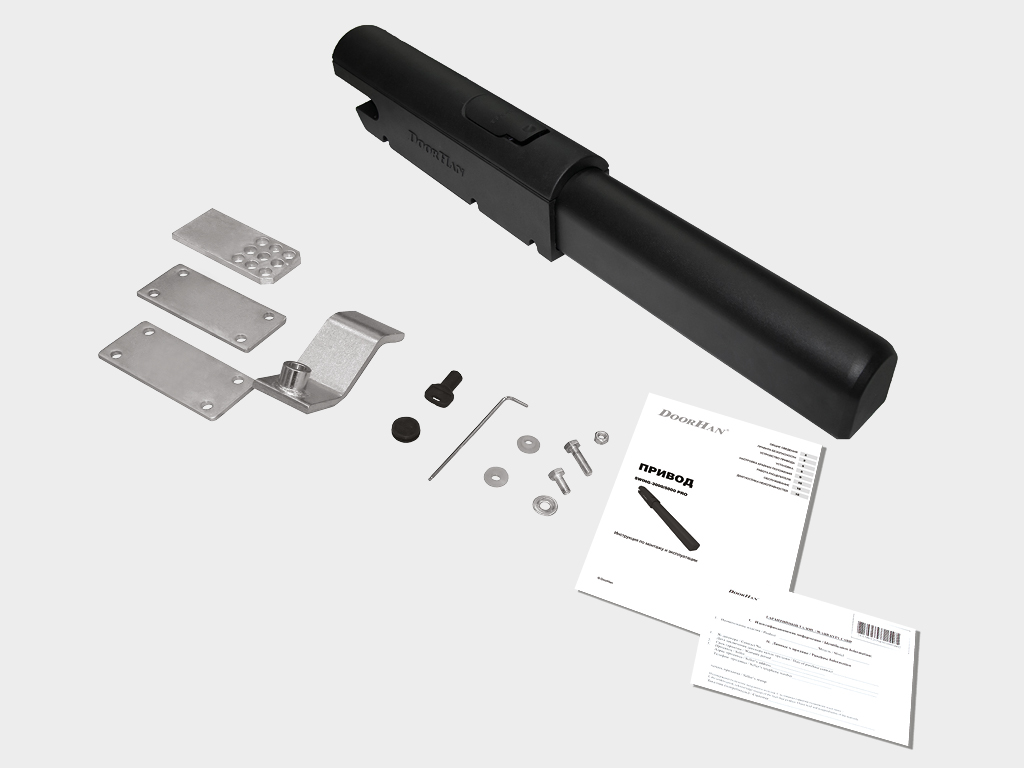

Два электропривода, блок упрaвления в корпусе, крепежные элементы, ключ расцепителя. |
Дополнительная комплектация Печать раздела
Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствaми. | |
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами. | |
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами. | |
Цветные пульты TRANSMITTER 4-COLOR для дистанционного управления четырьмя автоматическими устройствами. | |
Беспроводная кнопка COMMAND-433 управления предназначена для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. | |
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом. | |
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. | |
Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. | |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. | |
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода. | |
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan. | |

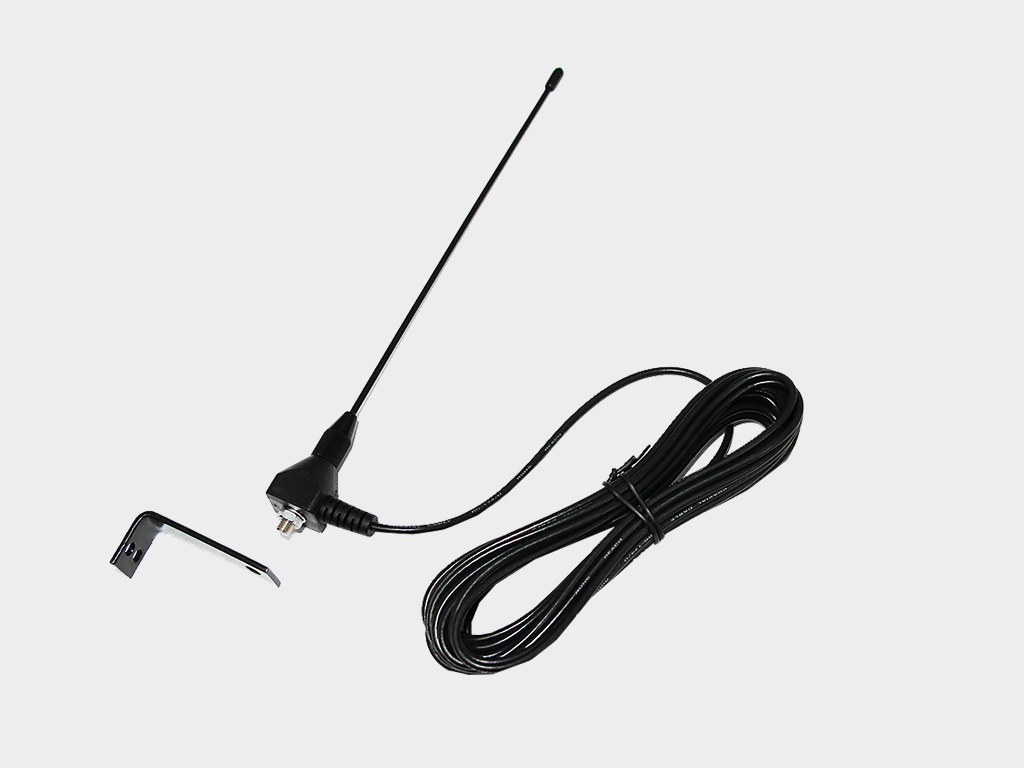

Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком. | |
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами. | |

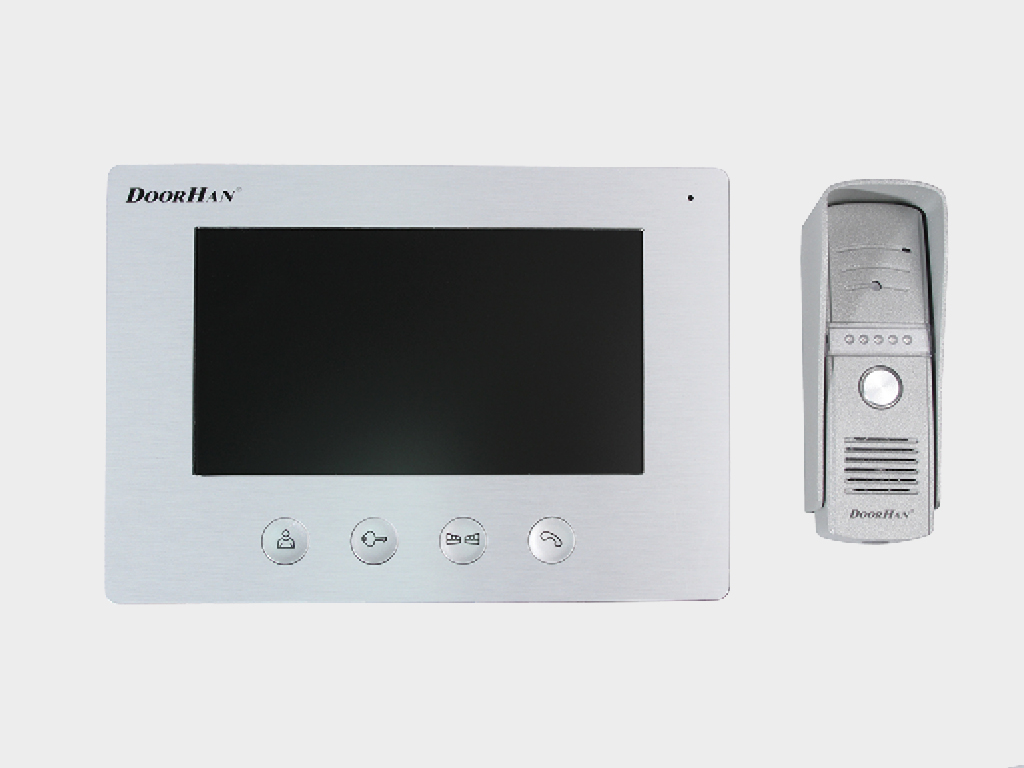

Домофон DOMO7 с функцией управления воротами и калитками. | |
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот. | |

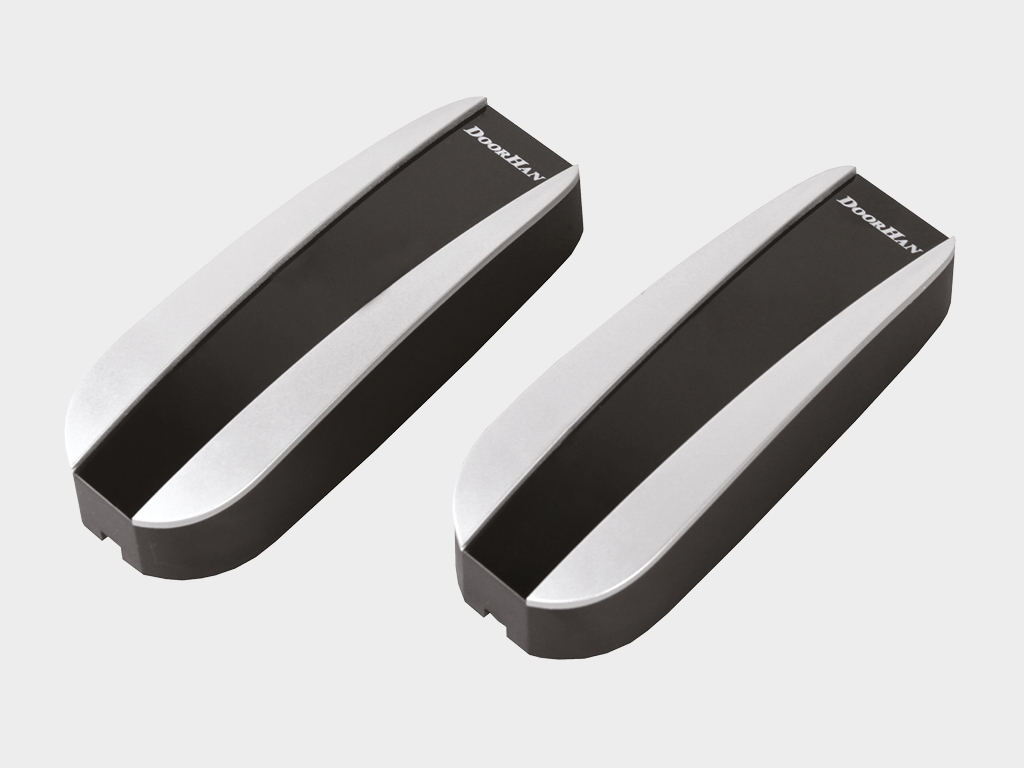

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника. | |
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника. | |
Сирена SIRENA для звукового оповещения о движении ворот. | |
Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
Технические характеристики Печать раздела
Параметр | Значение | Примечание |
---|---|---|
Максимальная длина створки, м | 3; 5 | В зависимости от модели |
Напряжение питания, В | 220–240 | |
Максимальный вес створки, кг. | 400; 500 | В зависимости от модели |
Мощность, Вт | 150 | |
Диапазон рабочих температур, °С | -40...+55 | |
Скорость открывания проёма ворот, м/мин | 0,9 | |
Класс защиты IP | 54 | |
Интенсивность использования, % | 50 | При температуре t = 20 °С |
Условия эксплуатации продукции Печать раздела
1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в рaсцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Упаковка Печать раздела
Упаковка в коробку | Характеристики упаковки |
---|---|
Состав | Пленкa, пенопласт, картонная коробка |
Длина, мм | 1 300 |
Ширина, мм | 135 |
Высота, мм | 105 |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гaрантии
Дополнительное описание Печать раздела
Встроенные концевые выключатели позволяют не устанавливать наружные механические упоры на ворота.
Надежность и долговечность работы привода обеспечивается планетарным редуктором с высоким КПД.
На случай отсутствия электричества в приводе установлен расцепитель, что позволяет открыть ворота вручную.
Передовые конструктивные решения и материалы позволяют использовать привод в широком диапазоне температур.
Чертежи Печать раздела
Габаритный чертеж |
Паспорта и сертификаты Печать раздела
Декларация соответствия | |
Сервисная книжка |
Инструкции Печать раздела
Руководство по монтажу и эксплуатации | |
Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики |
