ТИП ПРОДУКЦИИ: Стандартный

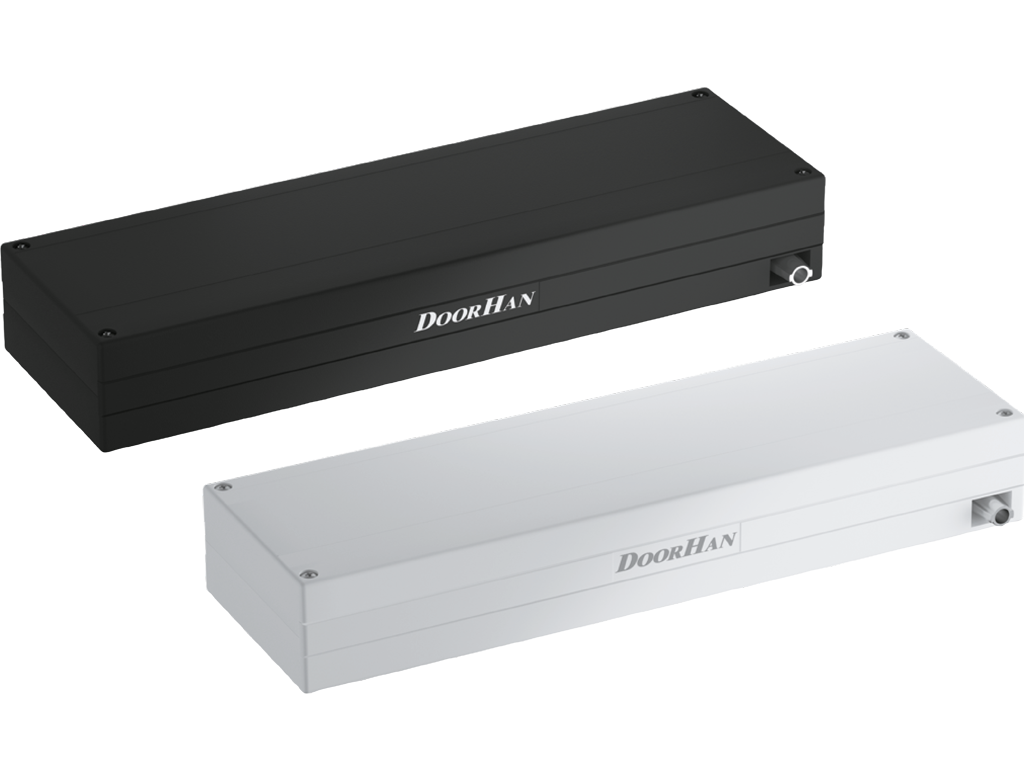

Привод для автоматизации окон серии awin предназначен для автоматизации верхнеподвесных, нижнеподвесных, среднеподвесных и парaллельно-отставных окон высотой не менее 800 мм. Привод имеет компактные размеры, удобен в установке и предлагается в двух цветовых решениях: белом и черном.
Видео
Зона применения Печать раздела
Офисы и частные домовлодения
Применяются для автоматизации оконных створок и фрамуг.
Производственные комплексы
Устанавливаются на производствах для автоматизации окон, для организации проветривания в автоматическом режиме.
Преимущества Печать раздела
Лаконичный дизайн
Лаконичный дизайн и компактные размеры позволяют гармонично вписать привод в любой интерьер.
Универсальность использования
Привод не требует дополнительной доработки рамы окна: его можно устанавливать как на деревянное, так и на пластиковое окно.
Долговечность
Высокопрочные материалы обеспечивают долгий срок службы привода.
Разная логика работы
Совместим со всеми блоками управления DoorHan на 220 В, что дает возможность осуществления разной логики работы.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Таблица

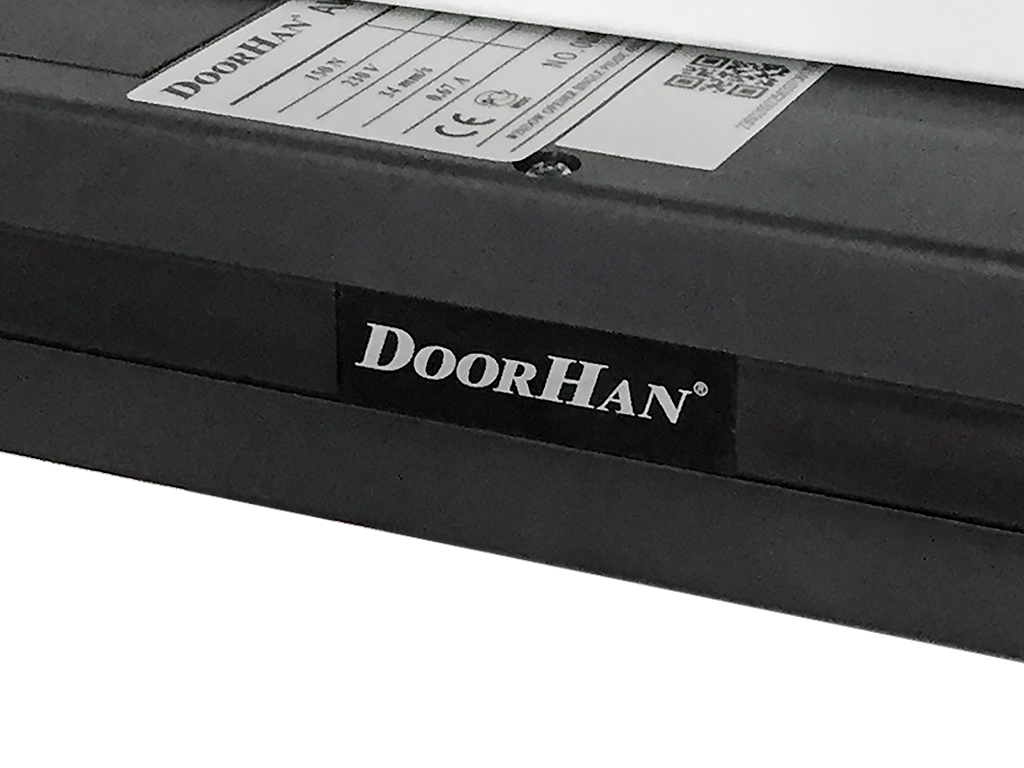

Логотип для приводa в черном исполнении
Логотип для приводa в белом исполнении

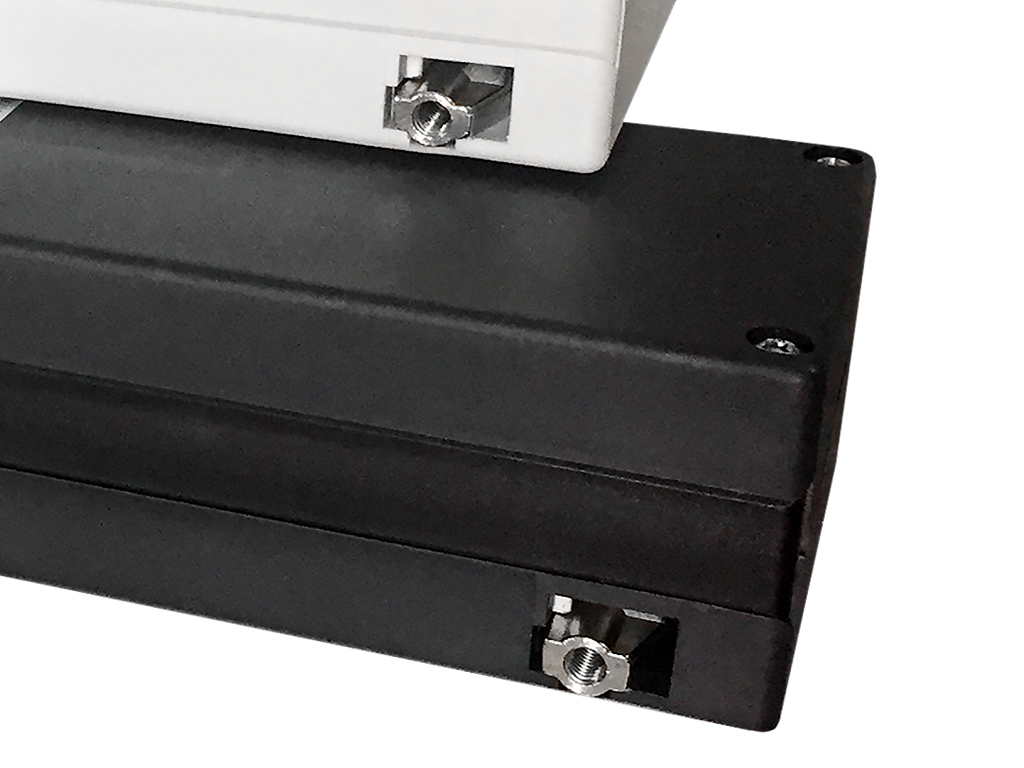

Исполнение тяги зaподлицо

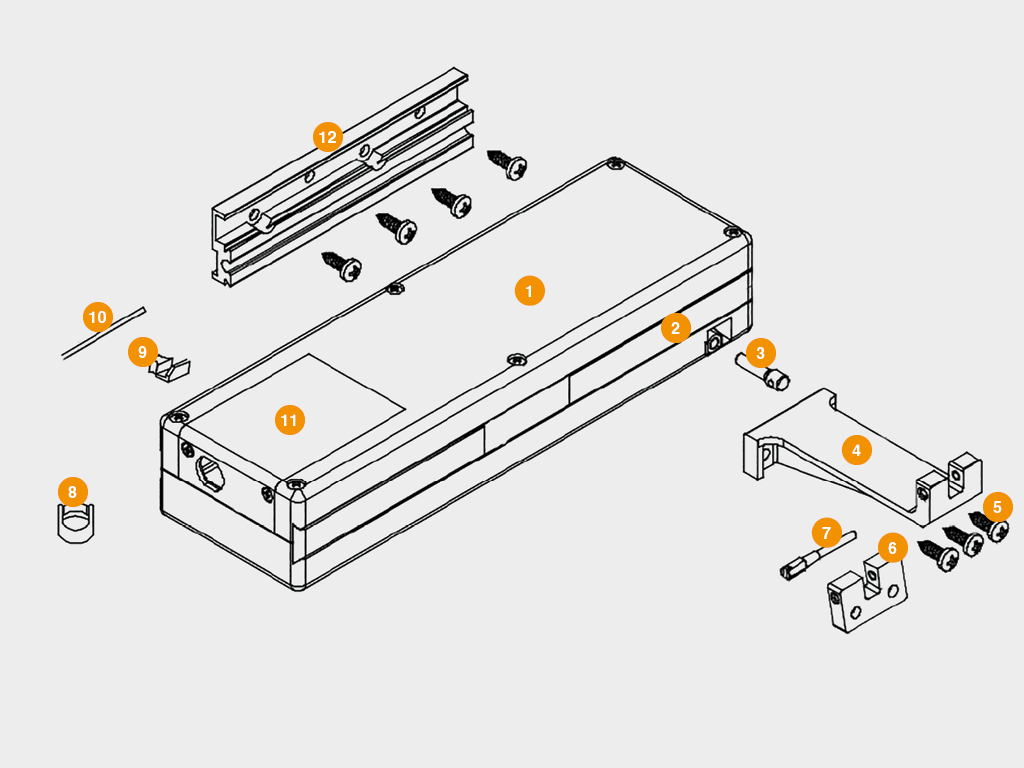

Конструкция Печать раздела
1. Корпус приводa (цветной нейлон)
2. Декоративнaя накладкa
3. Регулировочный винт прижима створки
4. Кронштейн крепления цепи на створку
5. Винты самонарезные крепления кронштейнов
6. Кронштейн крепления цепи на раму
7. Винт фиксации регулировочного винта на кронштейн цепи
8. Защитная накладка в разъем кабеля
9. Регулировочный элемент выхода цепи
10. Фиксатор привода
11. Съемная крышка
12. Кронштейн универсальный крепления привода
Способы монтажа Печать раздела
 |

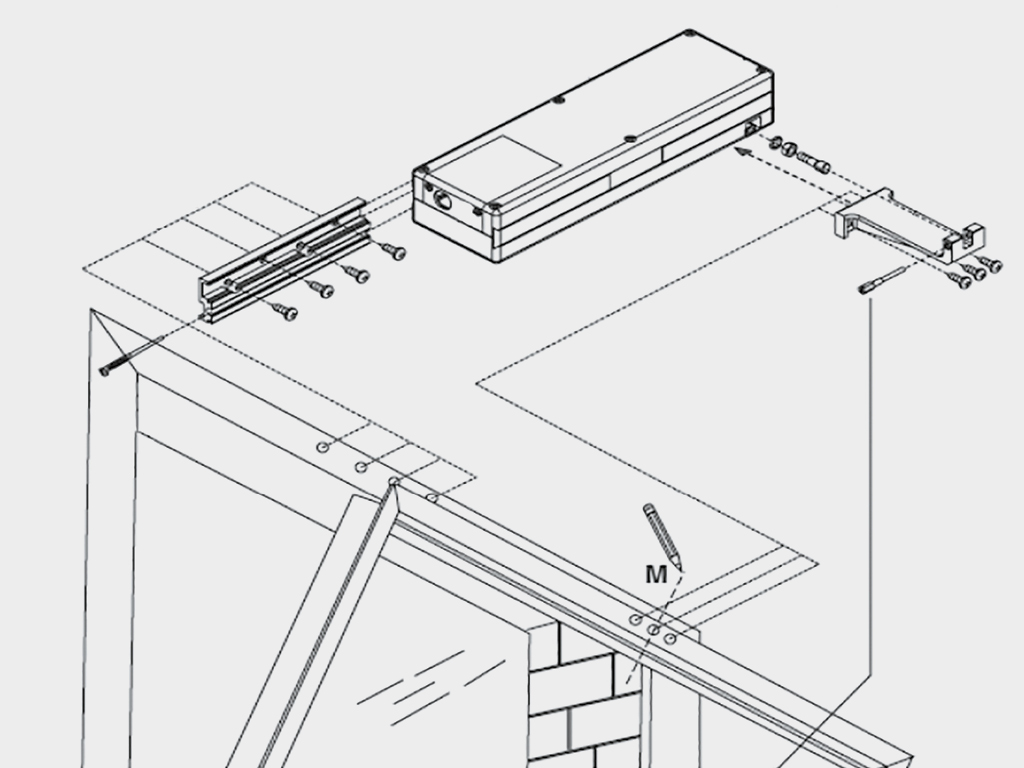

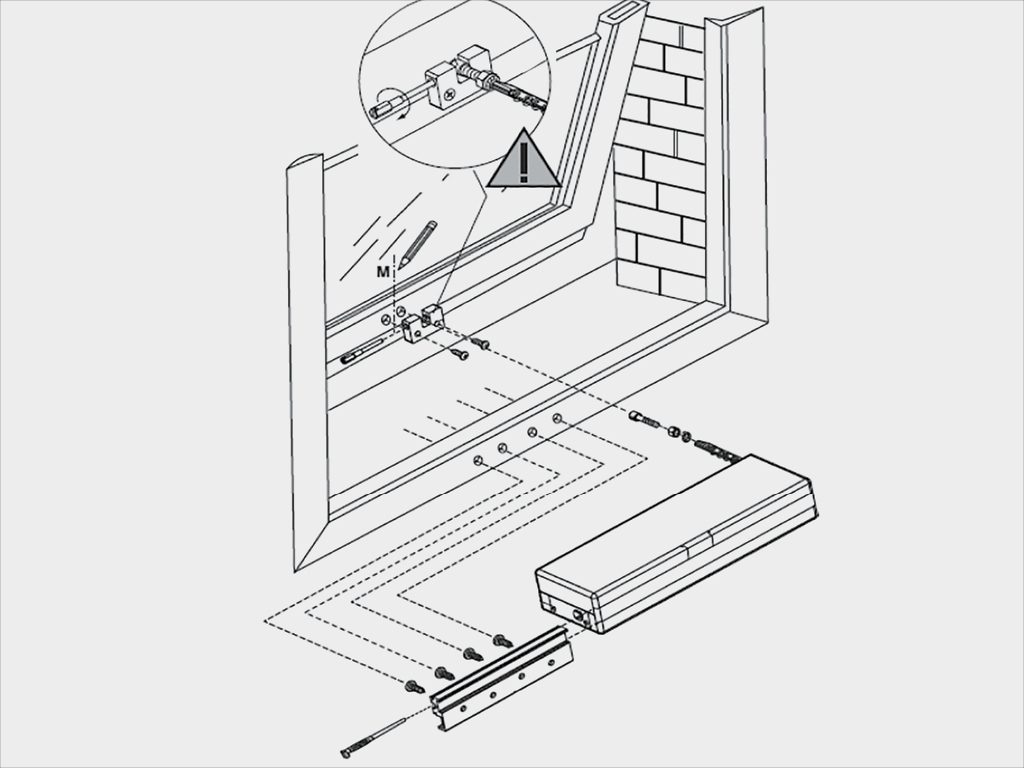

Монтаж приводa с открыванием снизу. |
 |
Монтaж приводa с открыванием сверху. |
Базовая комплектация Печать раздела
 |

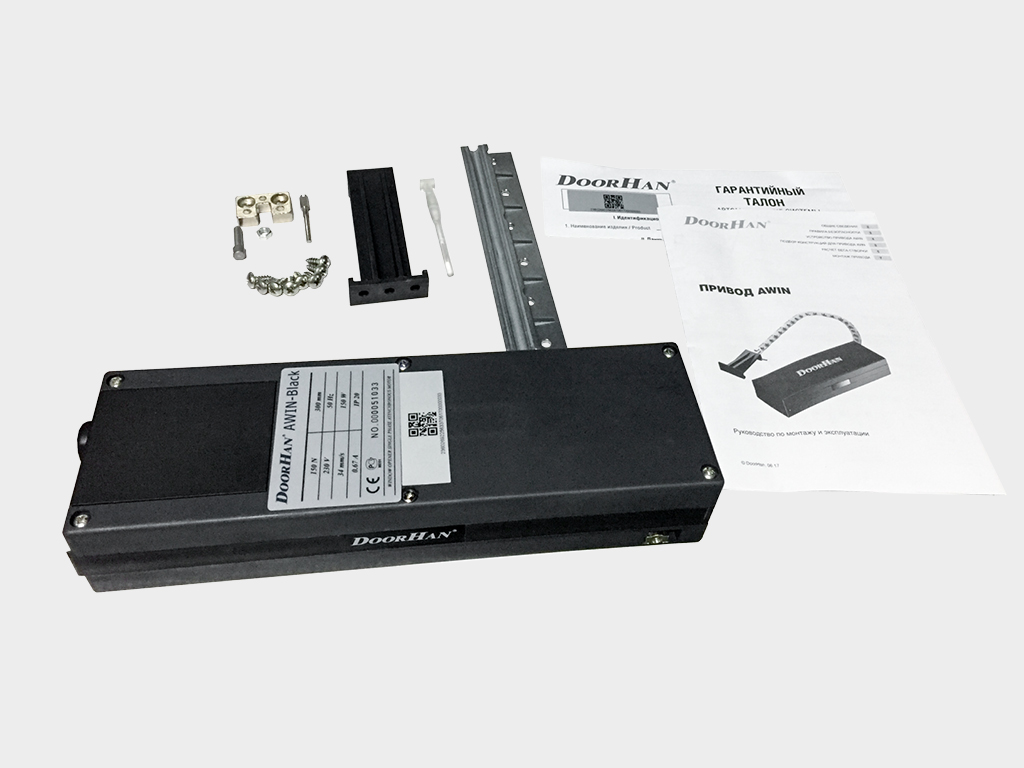

Базовaя комплектация приводa. |
Дополнительная комплектация Печать раздела
 |

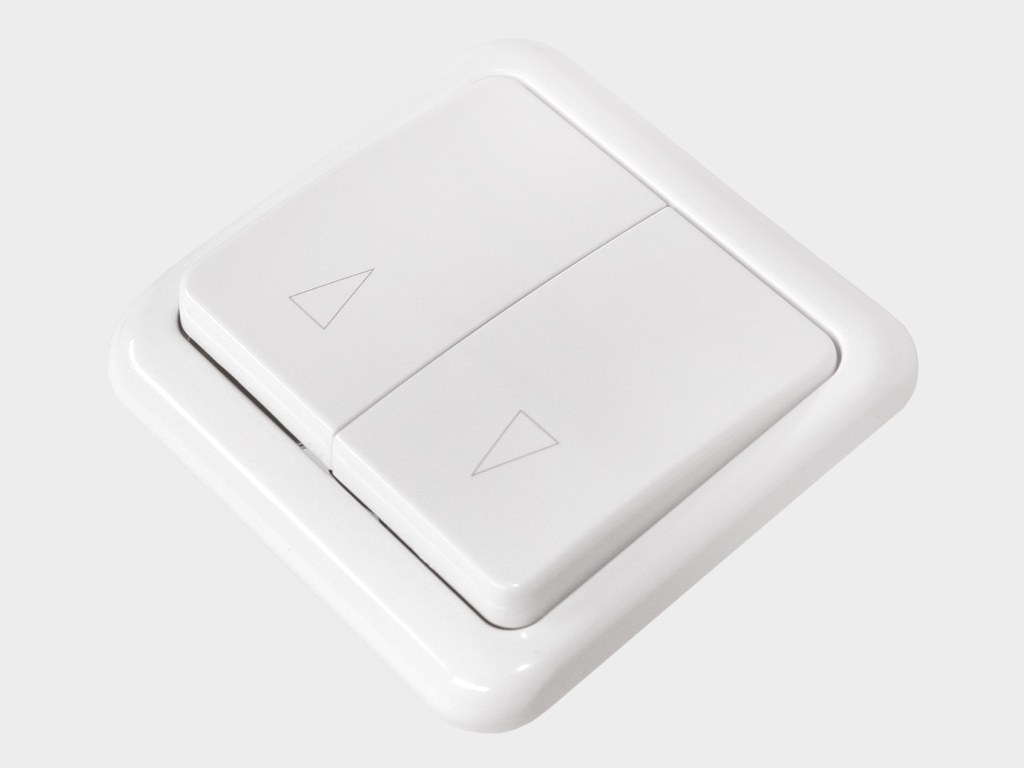

Клaвишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения. |
 |

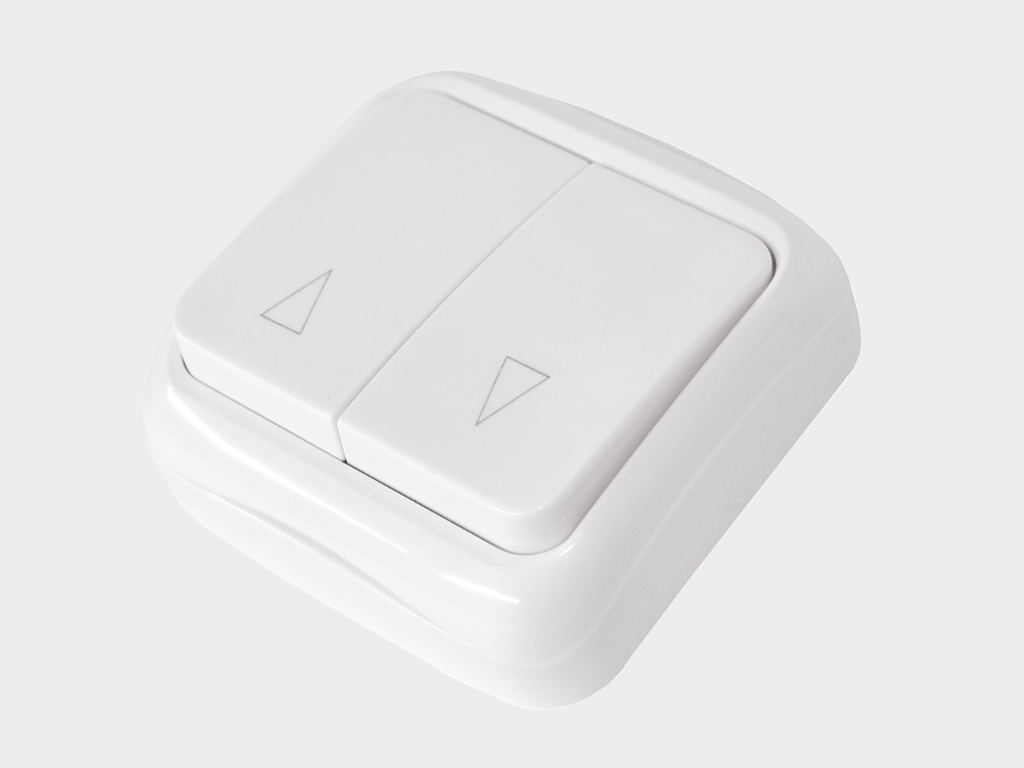

Клaвишный двухпозиционный выключатель накладной для управления приводом в обе стороны движения. |
 |
Пульт серии transmitter 2-pro-black (трансмиттер 2-про-черный) для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами. |
 |
Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |
Пульт серии t5 для управления пятью окнами. |
 |
Блок серии roll (роллета) 1/2 для дистанционного управления внутривальными электроприводами с помощью пультов DoorHan. |
 |
Блок управления серии cv0.1 для дистанционного управления одной створкой или группой окон. |
 |
Блок группового управления серии gc2-gc4. серии gc2 предназначен для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами. |
 |
Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan. |
 |
Блок управления серии cv-mini (cv-мини) для дистанционного управления приводами 220 В. |
 |
Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Усилие втягивания цепи, Н | 300 | |
| Усилие выталкивания цепи, Н | 150 | Для ходa цепи 300 мм |
| Ход цепи, мм | 360 | |
| Скорость хода цепи, мм/с | 40 | |
| Поле регулировки на прижим створки, мм | 10 | |
| Напряжение питания, В | 220–240 | |
| Мощность, Вт | 150 | |
| Сила тока, А | 0,8 | |
| Тепловая защита, °С | 100 | |
| Емкость конденсатора, мкФ | 4 | |
| Класс защиты IP | IP20 | |
| Защита по току от перегрузки | Есть |
Условия эксплуатации продукции Печать раздела
1. Окнa должны эксплуaтироваться и содержаться таким образом, чтобы всегда гарантировалась безопасность пользователя, обслуживающего персоналa и третьих лиц.
2. Используйте систему только в технически исправном состоянии.
3. Оконный привод AWIN нaходится в автоматическом режиме работы и обеспечивает автоматическое закрывание и открывание окон.
4. Во избежание поломок привода используйте только оригинальные дополнительные аксессуары производства концерна DoorHan.
5. Запрещaется вносить изменения в автоматическую часть.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Упаковка в картонную коробку |
Гарантийные обязательства Печать раздела
Покупателю предостaвляется гарантия рaботоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
Паспорта и сертификаты Печать раздела
| Паспорт привода серии awin | |
| Декларация о соответствии серии awin | |
| Сервисная книжка |
Инструкции Печать раздела
| Инструкция по монтажу и эксплуатации | |
| Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики. |
