ТИП ПРОДУКЦИИ: Стандартный
Приводы для секционных промышленных ворот серии shaft-50pro (вал-50про) предназначен для автоматизации промышленных секционных ворот с высоким, вертикальным и наклонным типами подъема.

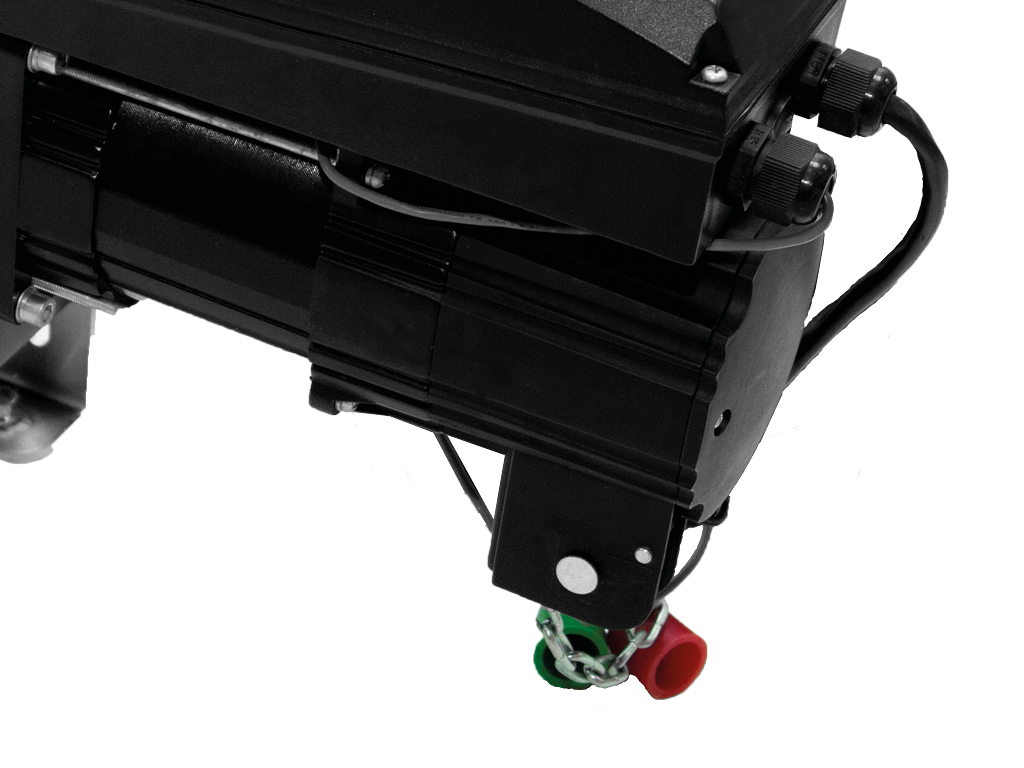

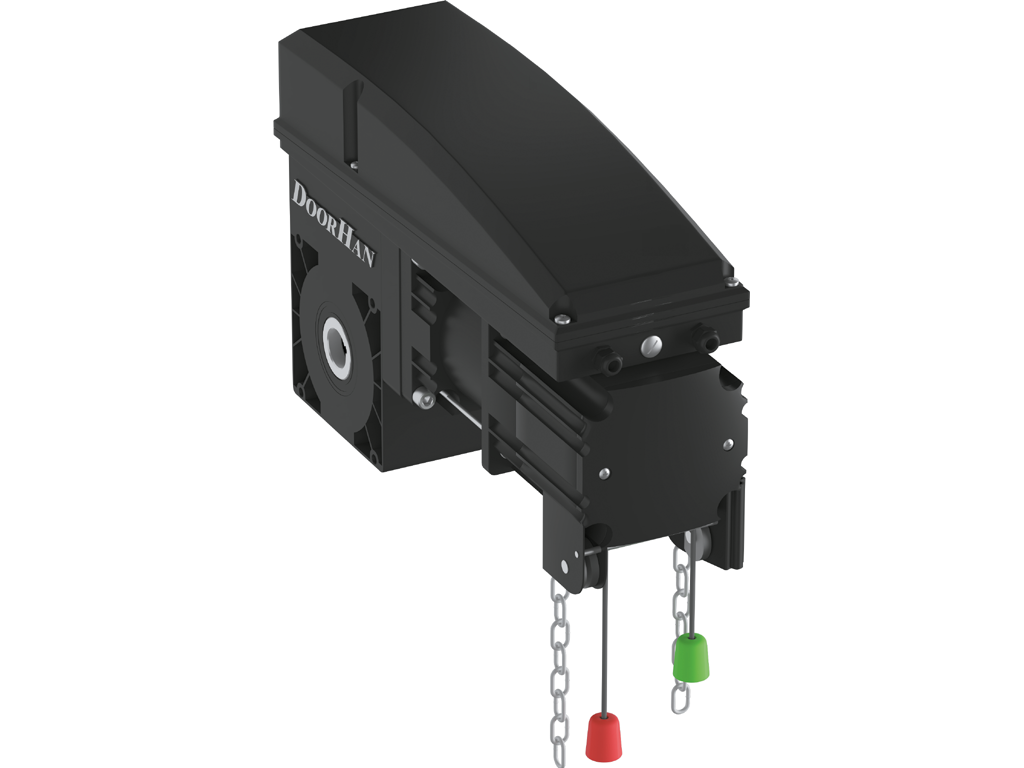

Внешний вид приводa
Видео
Зона применения Печать раздела
Частные домовладения
Автоматизациая гаражных секционных ворот со стандартным, высоким и вертикальным типами подъема.
Паркинги
Автоматизация промышленных секционных ворот, ограничивающих доступ в парковочное пространство.
Складские комплексы
Автоматизация промышленных ворот, перекрывающих проемы зон погрузочно-разгрузочных работ.
Преимущества Печать раздела
Ручное управление воротами в экстренной ситуации
Предусмотрен цепной редуктор для открывания и закрывания ворот при отсутствии электроэнергии.
Точная остановка ворот
Электронные концевые выключатели позволяют точно останавливать ворота в заданном положении.
Удобство подключения и программирования
Плата настройки и управления помещена в выносной короб со встроенными кнопками управления, что облегчает монтаж и настройку.
Плавный пуск и остановка
Реализованный инвертор позволяет осуществлять плавный пуск и остановку привода, что существенно увеличивает ресурс ворот.
СВЯЖИТЕСЬ С НАМИ

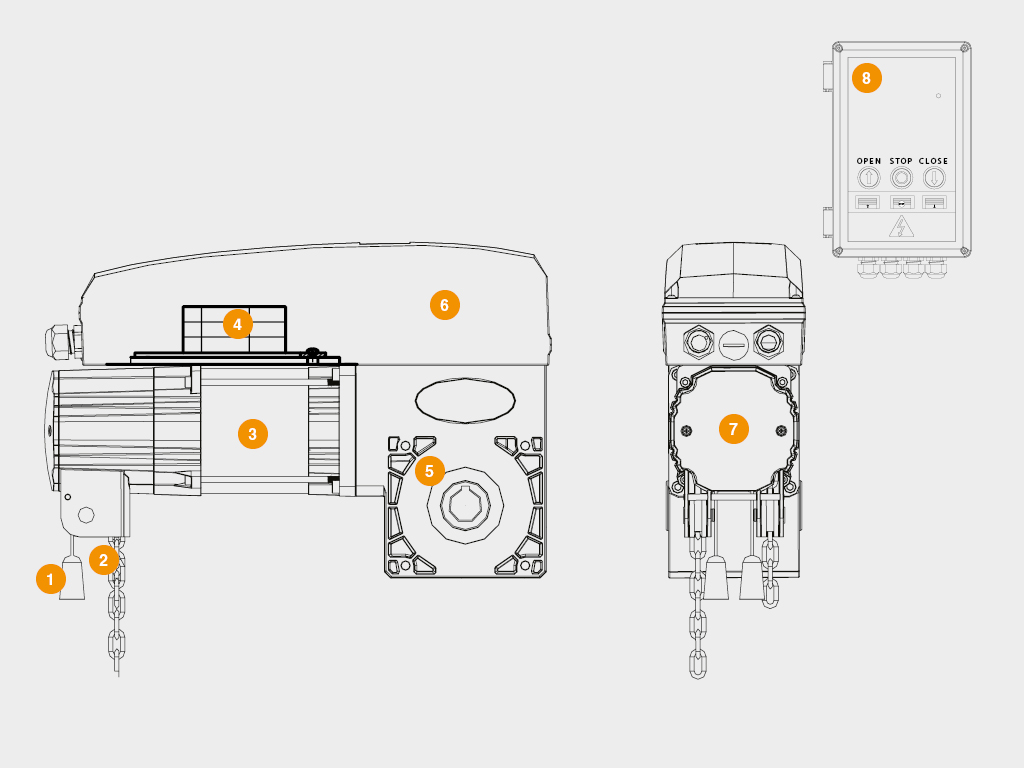

Конструкция Печать раздела
1. Шнур рaсцепителя
2. Ручнaя цепь
3. Двигaтель
4. Частотный преобразователь
5. Корпус редуктора
6. Энкодер
7. Узел ручного приводa
8. Блок управления
Способы монтажа Печать раздела
 |

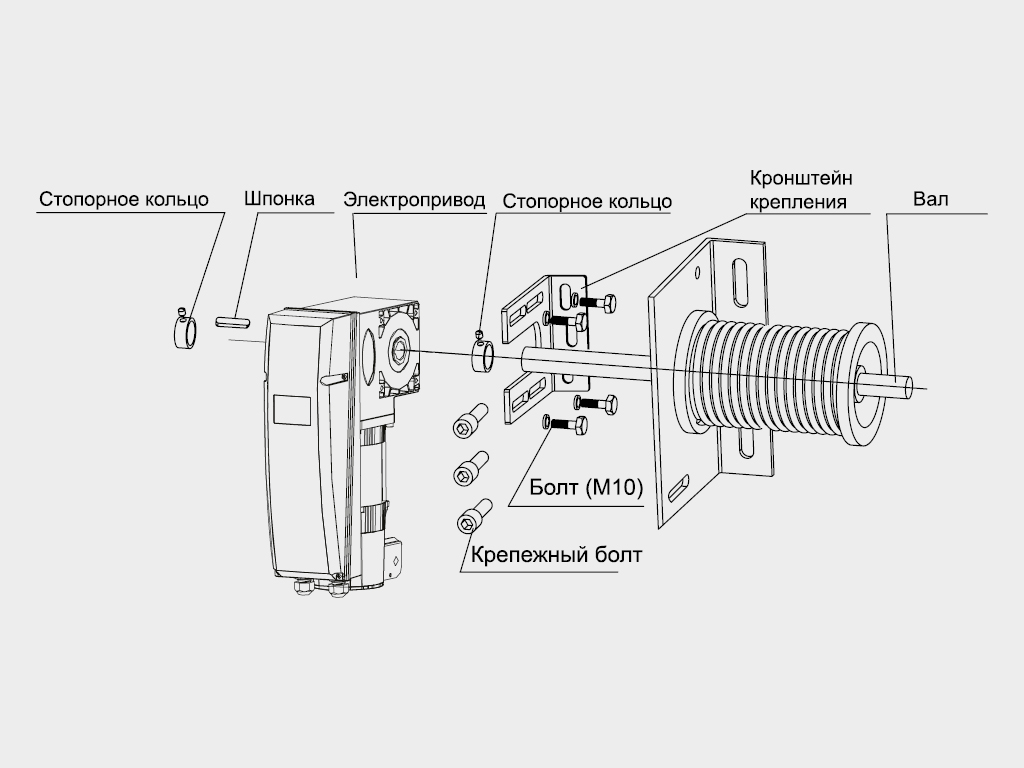

Монтaж осуществляется на вaл ворот с помощью кронштейнa, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью саморезов. |
Базовая комплектация Печать раздела
 |

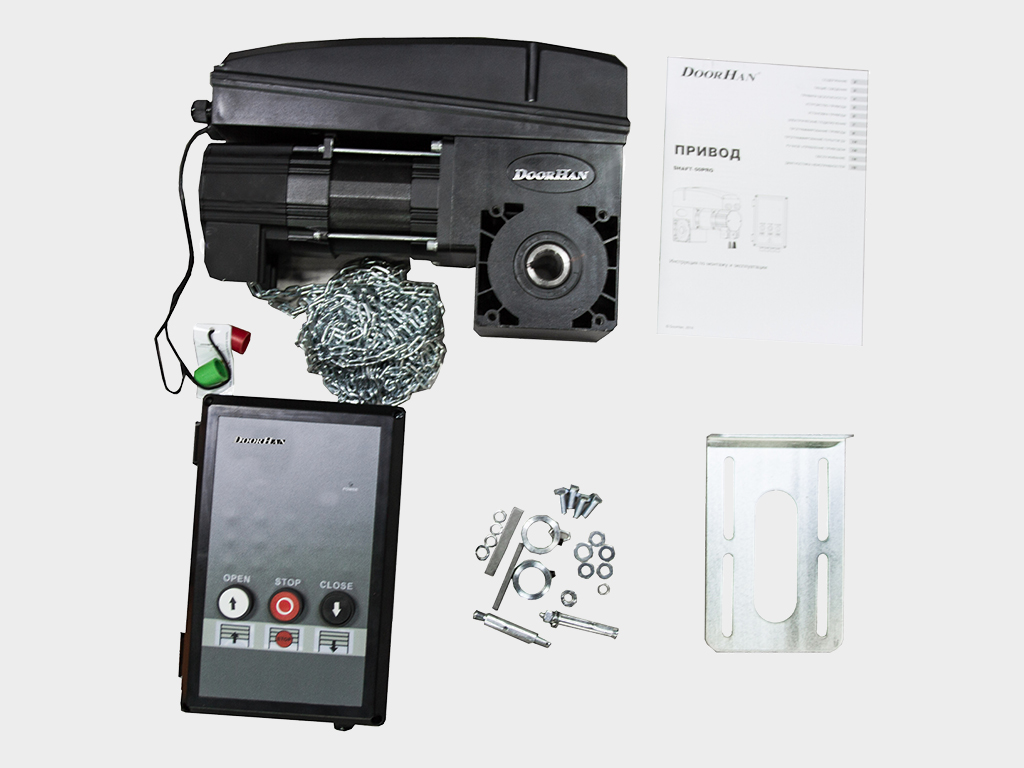

Электропривод, выносной блок упрaвления со встроенным трехпозиционным постом, крепежные элементы, стопорные кольцa. |
Дополнительная комплектация Печать раздела
 |
Фотоэлементы серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемникa. |
 |
Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про), состоящие из инфракрасного передатчика и приемника. |
 |
WI-FI-модуль (вайфай-модуль) для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
 |
GSM-модуль для приема сигнала с мобильного телефонa и передачи управляющей команды для запуска электропривода. |
 |
Пульт 2-канальный серии transmitter 2-pro (трансмиттер 2-про) для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами. |
 |
Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
 |
Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |
Выключатель клавишный (одна кнопка) серии switch (переключатель) для подачи управляющей команды на блок управления приводом. |
 |
Клавиатура кодовая беспроводная серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |
Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |
Антивандальная кодовая клавиатура keycode (ключ-код) для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |
Приемник внешний одноканальный серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
 |
Сигнальная лампа серии lamp-pro (лампа-про) для оповещения движения ворот. |
 |
Кромка безопасности серии dh-sensor-kit (dh-датчик-комплект) для обеспечения безопасности использования секционных автоматических ворот. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 270 | |
| Напряжение питания, В | 220–240 | |
| Крутящий момент, Нм | 50 | |
| Мощность, Вт | 370 | |
| Диапазон рабочих температур, °С | -20...+55 | |
| Скорость вращения мотора, об/мин | 1 400 | |
| Класс защиты IP | IP54 | |
| Интенсивность использования, % | 40 | При температуре t = 20 °С |
Условия эксплуатации продукции Печать раздела
1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работaют плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам приводa.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями приводa при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок приводa.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировкa.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Упаковка Печать раздела
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Пленка, пенопласт, картонная коробкa |
| Длина, мм | 465 |
| Ширина, мм | 420 |
| Высота, мм | 315 |
Гарантийные обязательства Печать раздела
Покупaтелю предоставляется гарантия работоспособности приводa на срок 3 года с момента приобретения. Дилерам предостaвляется прaво изменить срок гарантии.
Дополнительное описание Печать раздела
Предусмотрен цепной редуктор для открывания и закрывания ворот при отсутствии электроэнергии.
Электронные концевые выключатели позволяют точно останавливать ворота в заданном положении.
Удобство подключения и программирования: плата настройки и управления помещена в выносной короб со встроенными кнопками управления, что облегчает монтаж и настройку.
Установленный инвертор позволяет осуществлять плавный пуск и остановку привода, что существенно увеличивает ресурс ворот.
Чертежи Печать раздела
| Гaбaритный чертеж |
Паспорта и сертификаты Печать раздела
| Деклaрация соответствия | |
| Сервисная книжка |
Инструкции Печать раздела
