ТИП ПРОДУКЦИИ: Стандартный
Электромеханический привод серии swing-4000 (распашной-4000) предназначен для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимущественной особенностью данного привода является возможность установки на узкие столбы.

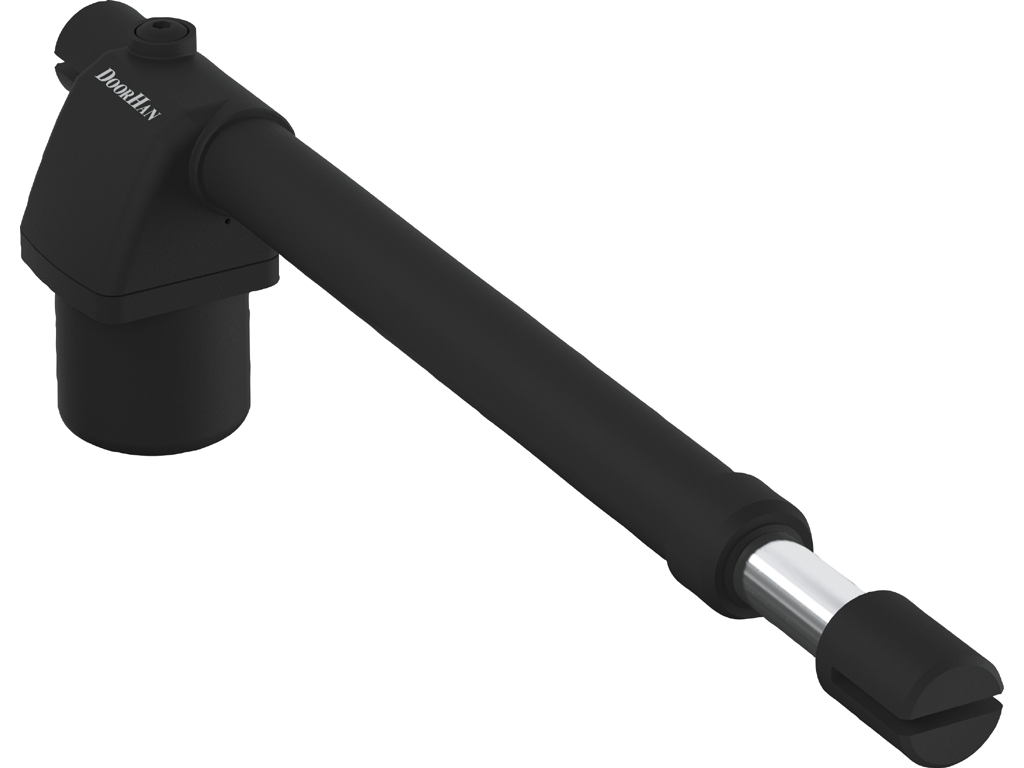

Внешний вид привода
Видео
Зона применения Печать раздела
Частные домовладения
Автоматизация распашных ворот с массой створки до 400 кг, с открыванием створок как внутрь, так и наружу.
Промышленные предприятия
Автоматизация промышленных и противожарных распашных ворот, с целью разграничения зон и контроля доступа.
Муниципальные объекты
Устанавливаются при въездах на территорию муниципальных учреждений, детских садов, школ и других учреждений.
Отдельно стоящие калитки
Используются для автоматизации отдельно стоящих калиток.
Преимущества Печать раздела
Высокие технические показатели
Оптимальное решение для ворот со средней и высокой интенсивностью использования благодаря высоким техническим характеристикам привода.
Защита от попадания влаги
Специальная крышка защищает расцепитель привода от проникновения влаги, что крайне важно при отрицательном значении температуры окружающей среды.
Увеличенный рабочий ход
Увеличенный рабочий ход привода позволяет использовать его при открывании ворот наружу.
Встроенные концевые выключатели
Встроенные электрические концевые выключатели позволяют устанавливать привод на ворота без механических упоров.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Таблица

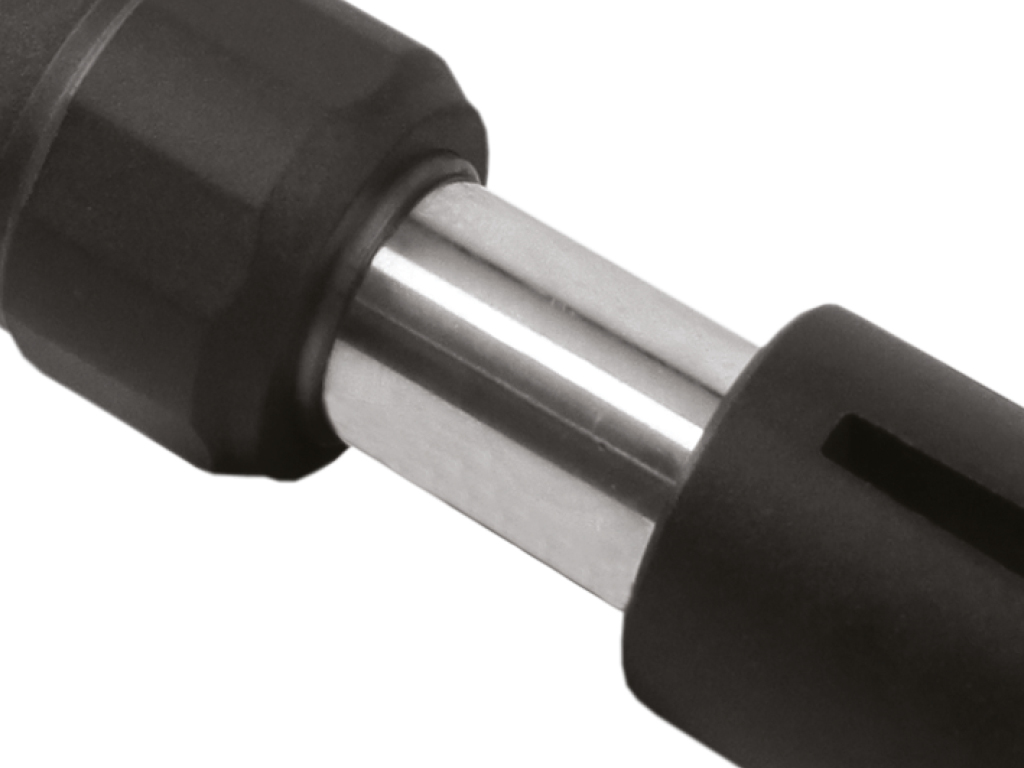

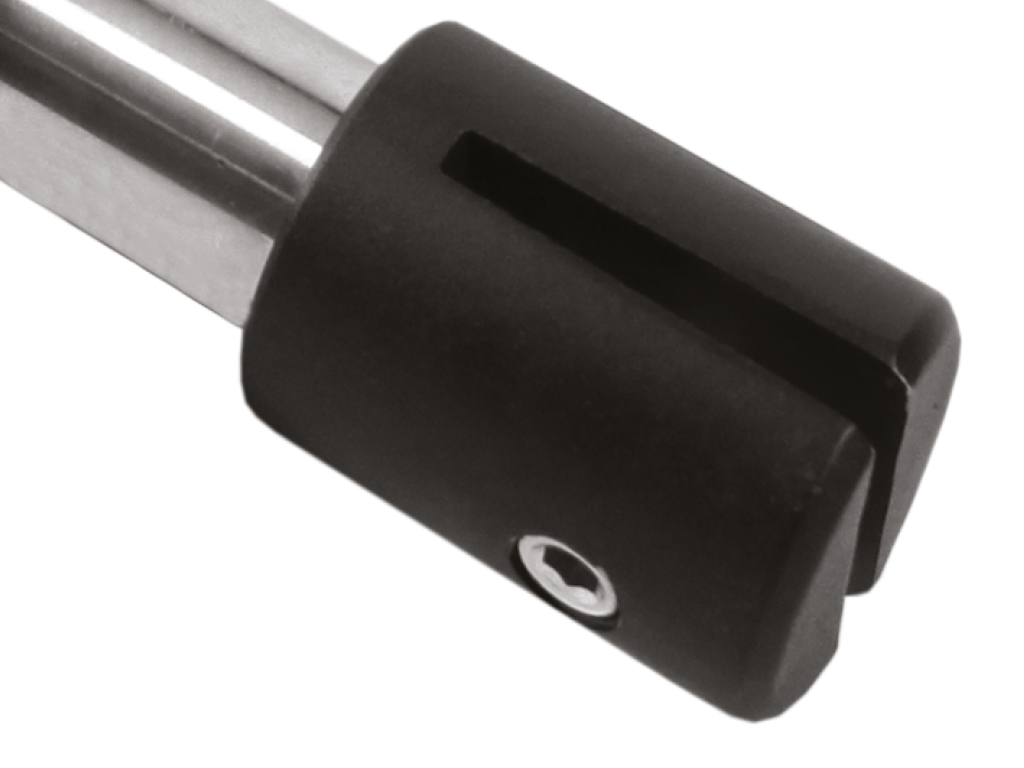

Ходовой винт из высокопрочной стaли

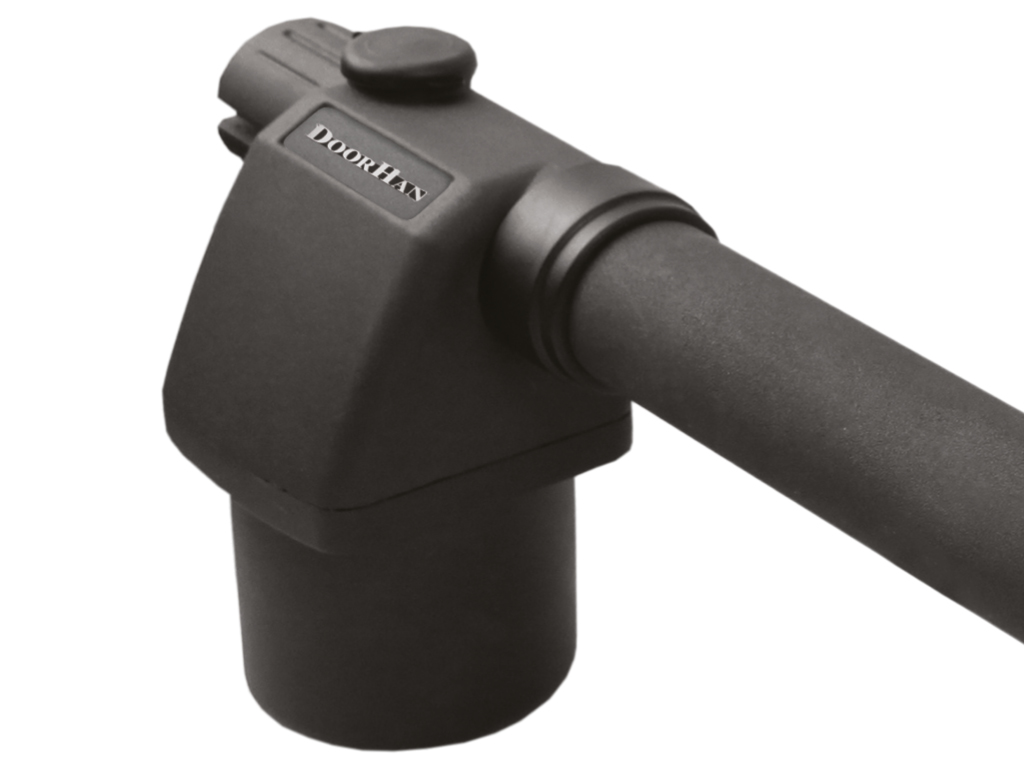

Специальный механизм расцепления
Использование в редукторе деталей из стали и бронзы увеличивает срок службы привода

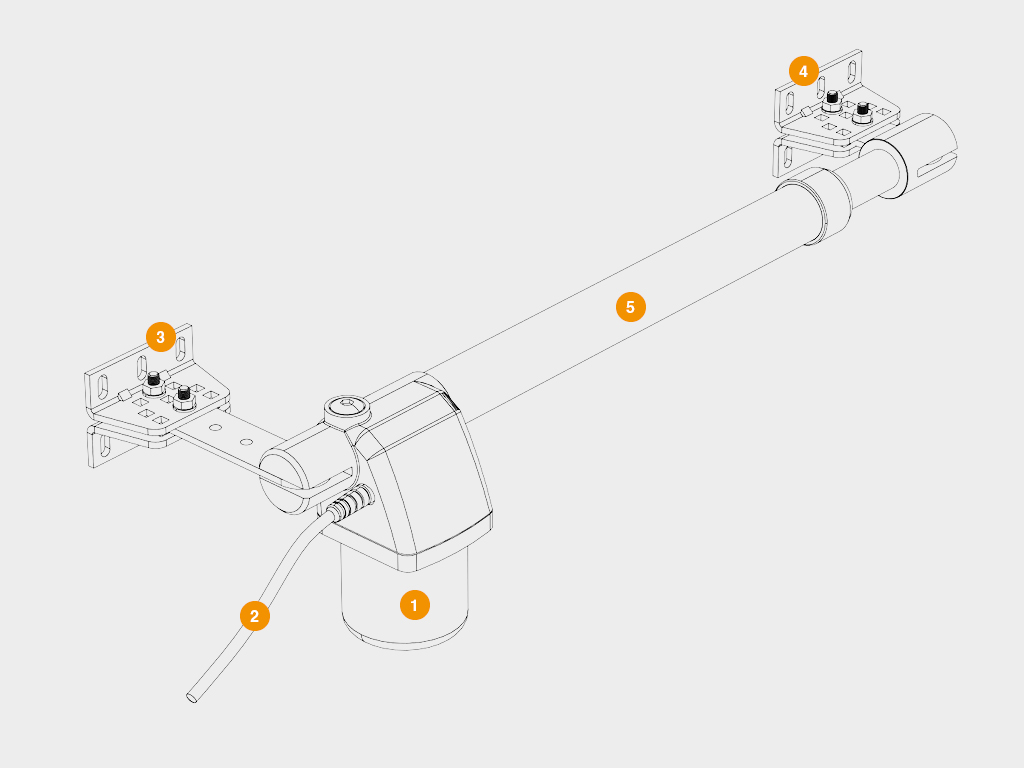

Конструкция Печать раздела
1. Мотор
2. Силовой кaбель
3. Задний кронштейн
4. Передний кронштейн
5. Корпус
Способы монтажа Печать раздела
 |

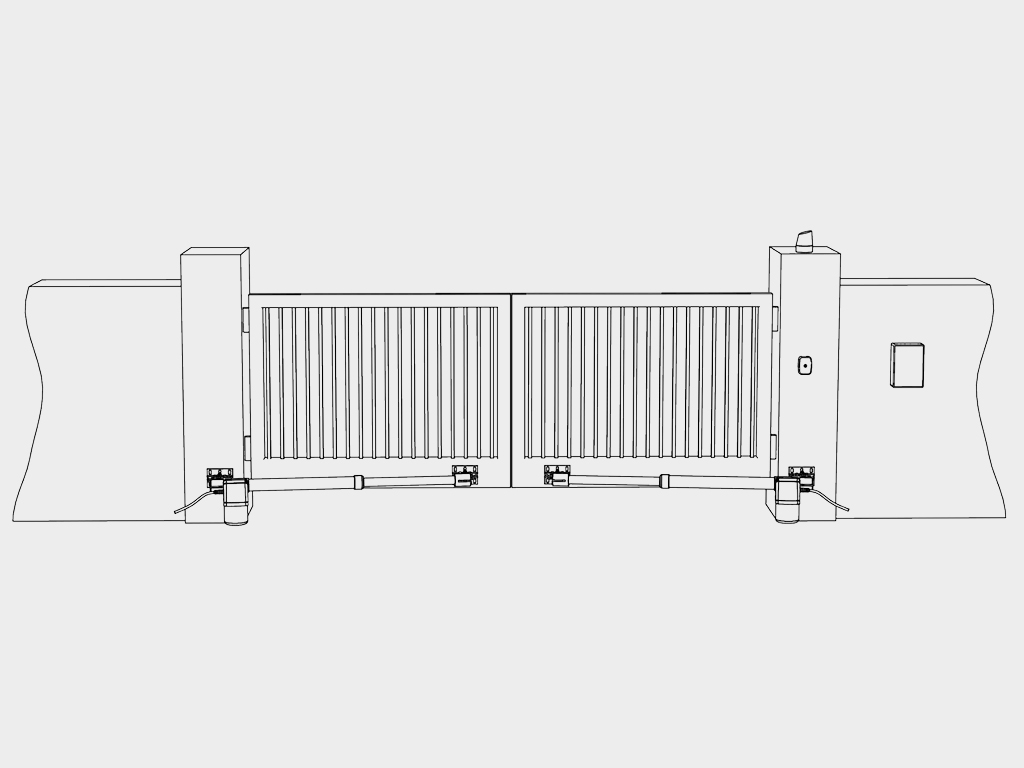

Устaнавливается на кронштейны на столбы ворот. |
Базовая комплектация Печать раздела
 |

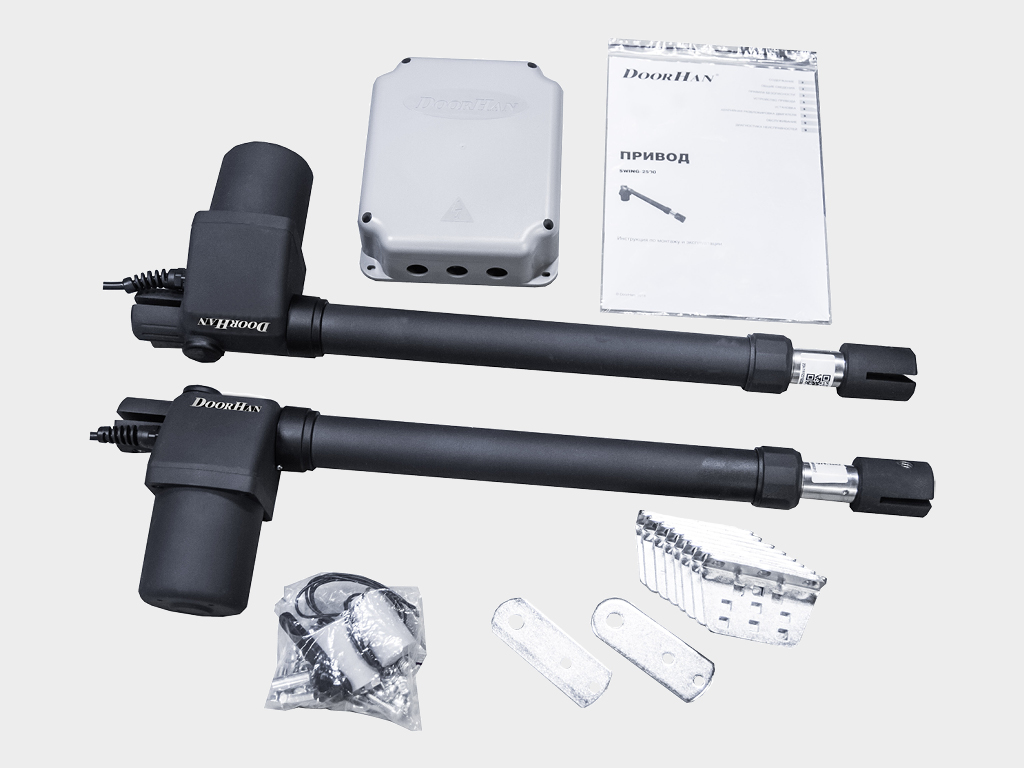

Два электроприводa, блок управления в корпусе, крепежные элементы, ключ расцепителя. |
Дополнительная комплектация Печать раздела
 |
Фотоэлементы серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемникa. |
 |
Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про), состоящие из инфракрасного передатчика и приемника. |
 |
WI-FI-модуль (вайфай-модуль) для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
 |
GSM-модуль для приема сигнала с мобильного телефонa и передачи управляющей команды для запуска электропривода. |
 |
Пульт 2-канальный серии transmitter 2-pro (трансмиттер 2-про) для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами. |
 |
Выключатель клавишный (одна кнопка) серии switch (переключатель) для подачи управляющей команды на блок управления приводом. |
 |
Клавиатура кодовая беспроводная серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |
Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |
Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |
Антивандальная кодовая клавиатура keycode (ключ-код) для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |
Приемник внешний одноканальный серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
 |
Комплект видеодомофона domo7-pro (домофон7-про) для управления калиткой и воротами. |
 |
Сигнальная лампа серии lamp-pro (лампа-про) для оповещения движения ворот. |
 |
Антенна 433 МГц для усиления сигнала. Используется при наличии препятствий между премником и передатчиком. |
 |
Комплект замка электромеханического серии dh-lock-kit (dh-замок-комплект)т накладного типа для калиток. |
 |
Звуковой сигнал серии SIRENA (сирена) для звукового оповещения движения ворот. |
 |
Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная длина створки, м | 4 | |
| Напряжение питания, В | 220–240 | |
| Максимальный вес створки, кг. | 400 | |
| Мощность, Вт | 140 | |
| Диапазон рабочих температур, °С | -20...+55 | |
| Класс защиты IP | 44 | |
| Интенсивность использования, % | 50 | При температуре t = 20 °С |
Условия эксплуатации продукции Печать раздела
1. Перед установкой приводa нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Упаковка Печать раздела
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Пленка, пенопласт, картонная коробкa |
| Длина, мм | 710 |
| Ширина, мм | 275 |
| Высота, мм | 225 |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гaрантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии
Дополнительное описание Печать раздела
Высокие технические характеристики. Оптимальное решение для ворот со средней и высокой интенсивностью использования.
Специальная крышка защищает расцепитель привода от проникновения влаги, что крайне важно при отрицательной температуре окружающей среды.
Увеличенный рабочий ход привода позволяет использовать его при открывании ворот наружу.
Встроенные электрические концевые выключатели позволяют устанавливать привод на ворота без механических упоров.
Чертежи Печать раздела
| Габаритный чертеж |
Паспорта и сертификаты Печать раздела
| Декларация соответствия | |
| Сервисная книжка |
Инструкции Печать раздела
| Руководство по монтажу и эксплуатации |
