Комплект телескопической раздвижной двери (две подвижные лайтстворки) для привода AD-SP-TELESCOPE
ТИП ПРОДУКЦИИ: Стандартный
Телескопическая раздвижная дверь предназначена для установки в проемы входных групп различных коммерческих объектов с интенсивным потоком людей, таких как торгово-развлекательные и бизнес-центры, рестораны, складские и производственные комплексы, медицинские учреждения, здания общественно-бытового назначения. Конструкции одностороннего телескопа помогают решать проблемы отсутствия одного и ограниченной ширины другого пристенка в проеме.

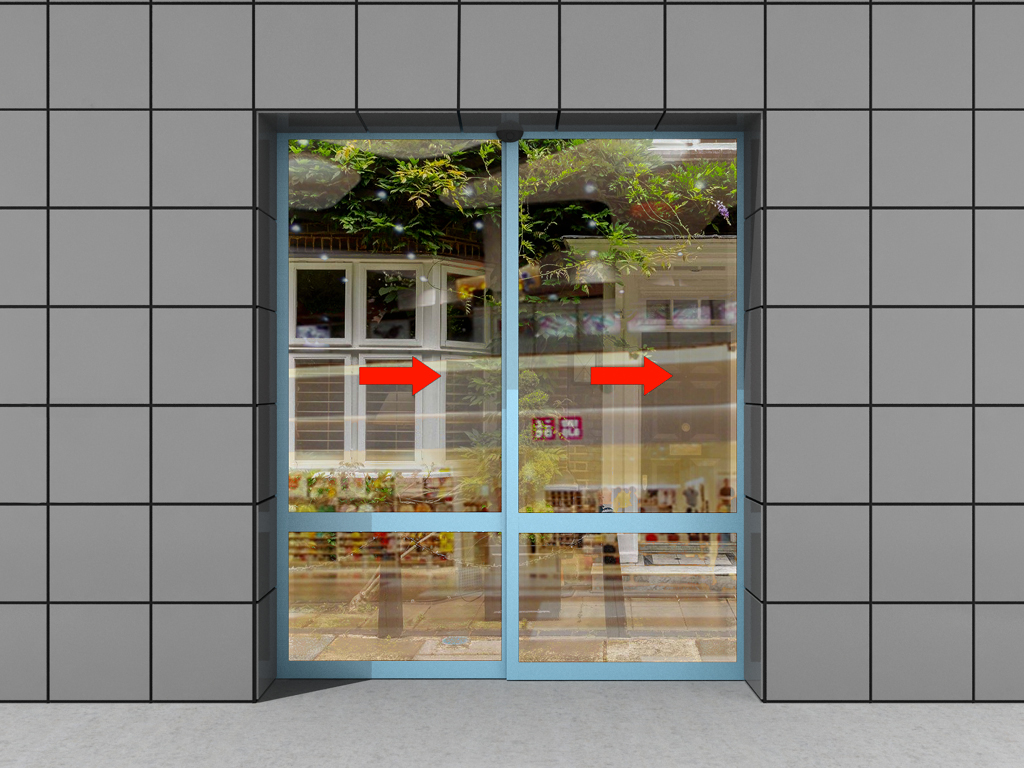

Вид на раздвижную дверь изнутри помещения
Видео
Зона применения Печать раздела
Торговые и бизнес-центры
Частный сектор
Преимущества Печать раздела
Функциональность
Возможность эксплуатации изделия в шести режимах позволяет решить любую задачу по организации прохода людей.
Разнообразие заполнения створки
Возможность заполнения створки безопасным стеклом толщиной 8 или 9 мм или стеклопакетом 24 мм.
Легкая сборка
Уникальное сухарное соединение позволяет значительно сократить время сборки створок и монтажа изделия в целом, а также увеличивает световой просвет.
Разнообразие конструкций и классов изделий
Преимущество позволяет подобрать оптимальную конструкцию для любого проема: при отсутствии притолоки и пристенков, при ограниченной (недостаточной) ширине пристенков, при отсутствии иных выходов из помещения.
Привлекательная цена
За счет снижения металлоемкости и оптимизации профильной системы конструкции изделие имеет привлекательную цену.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн заполнения
Наличие двусторонней покраски створок. Заполнeние любого типа толщиной 8, 9 и 24 мм
Стандартные цвета
RAL 9016 (белый)
RAL 9006 (металлик гладкий)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 2004 (оранжевый)
RAL 3020 (красный)
RAL 3005 (бордовый)
RAL 6018 (салатовый)
RAL 6005 (зеленый)
RAL 7016 (антрацит)
RAL 5005 (синий)
RAL 8017 (коричнево-красный)
RAL 9005 (черный)
RAL 8014 (коричневый)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 900 до 3 000 |
| Высота проема, мм | от 1 700 до 3 000 |
| Притолока, мм | не менее 175 |
Конструкция Печать раздела
1. Профиль cтворки вертикальный
2. Профиль cтворки горизонтальный
3. Штапик
4. Заполнение 8 мм, 9 мм (со штапиком) или 24 мм (без штапика)
5. Уплотнитель внутренний
6. Уплотнитель внешний
7. Уплотнитель центральный
Подготовка строительного объекта Печать раздела
Параметры проема:
Н — высота проема (расстояние от чистого пола до верха проема);
В — ширина проема (расстояние от левого края до правого края проема);
h — высота притолоки (расстояние от верха проема до потолка).
Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
Н — высота проема (расстояние от чистого пола до верха проема);
В — ширина проема (расстояние от левого края до правого края проема);
h — высота притолоки (расстояние от верха проема до потолка).
Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
Требования к строительному объекту
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
Способы монтажа Печать раздела
 |

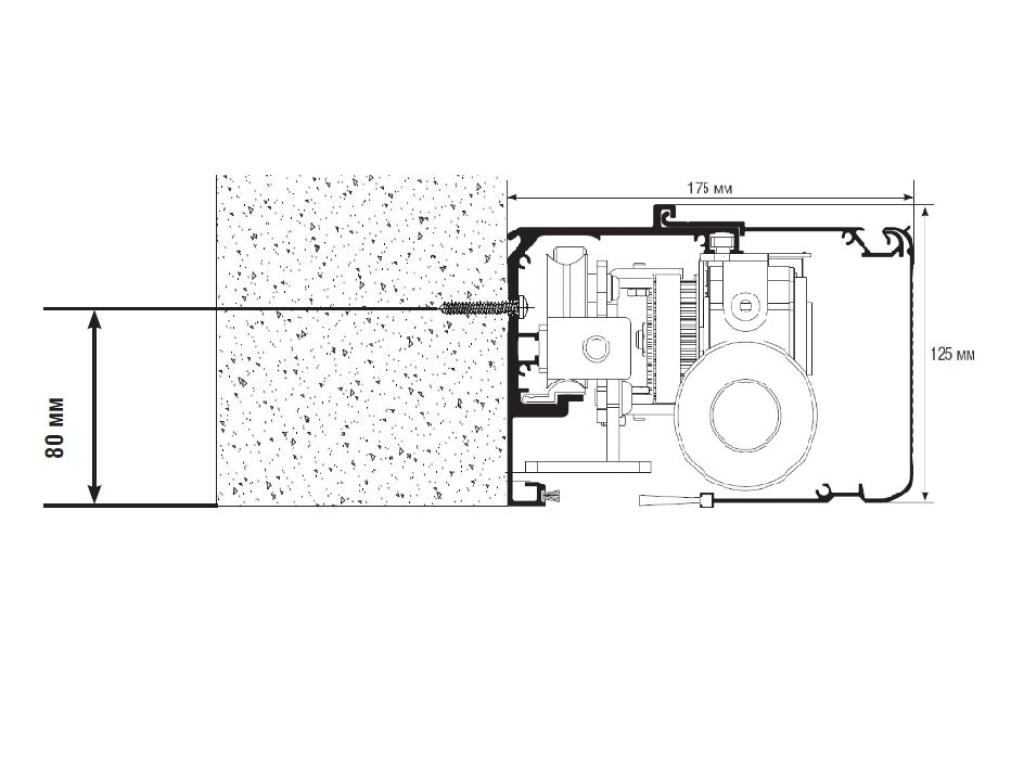

Монтаж короба автоматической двери в проем |
 |
Монтаж короба телескопической двери в проем |
Стандартные конструктивные решения Печать раздела
 |
Телескопическая дверь (двусторонняя) |
Телескопическая дверь (двусторонняя)
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | от 1 200 до 4 000 |
| H, мм Высота проема | от 1 700 до 3 000 |
| h, мм Высота притолоки | не менее 175 |
 |
Телескопическая дверь односторонняя (открытие влево) |
Телескопическая дверь односторонняя
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | от 900 до 3 000 |
| H, мм Высота проема | от 1 700 до 3 000 |
| h, мм Высота притолоки | не менее 175 |
Базовая комплектация Печать раздела
 |

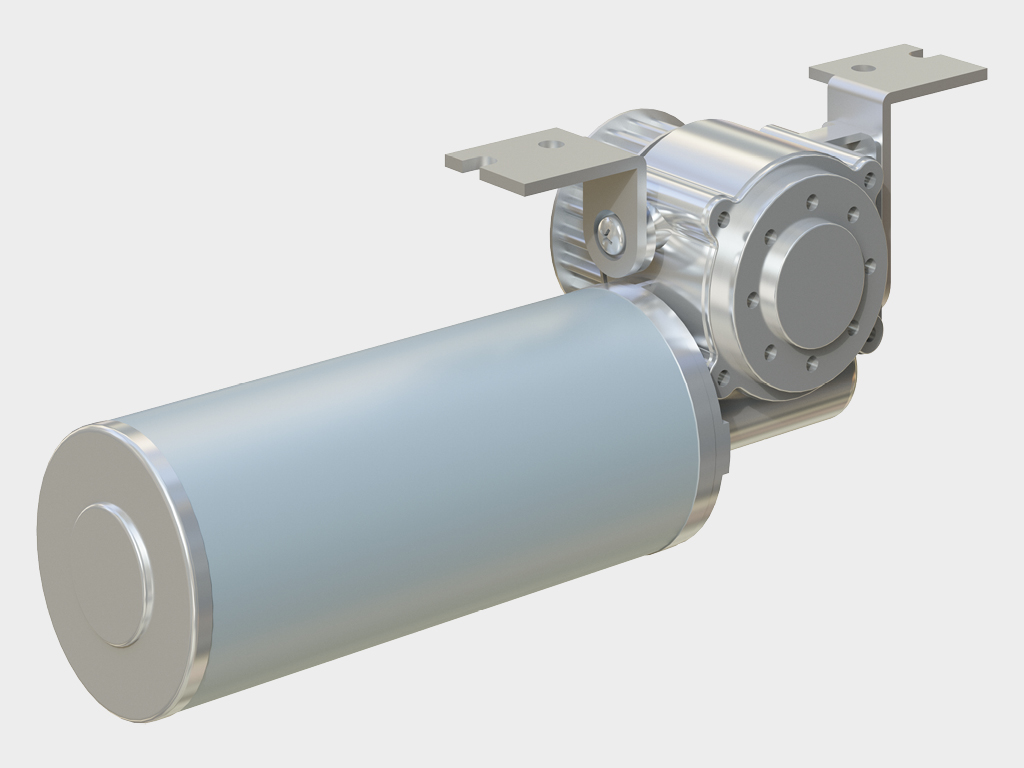

Электродвигатeль (арт. AD-01SP) |
 |

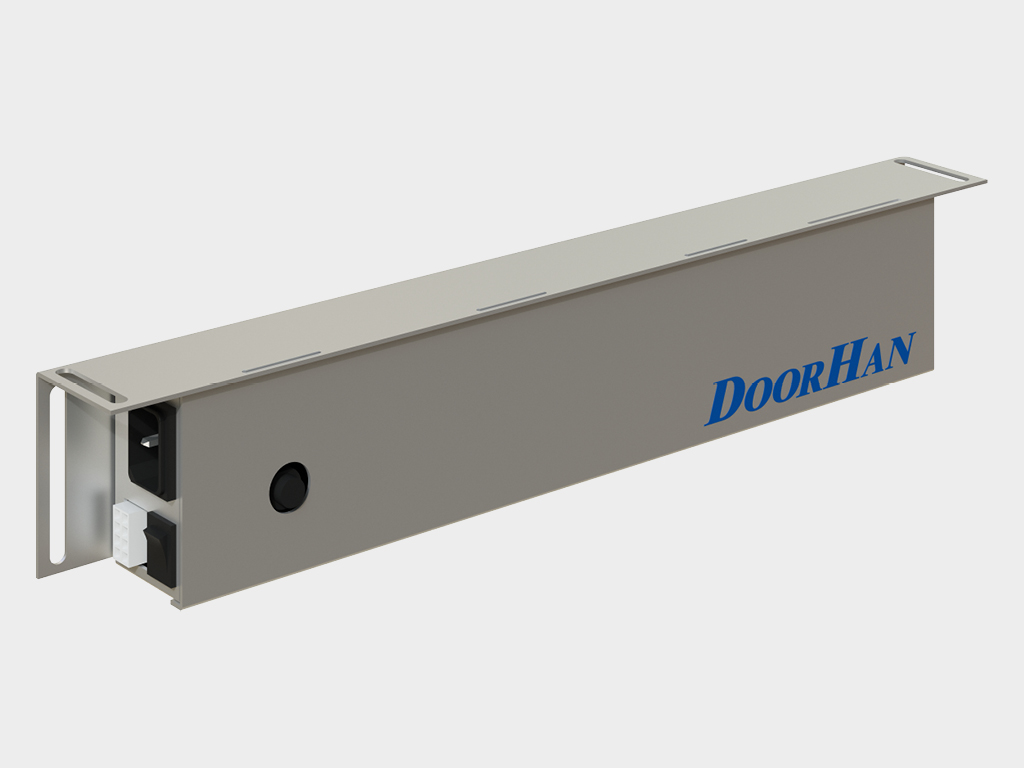

Контроллер (арт. AD-03SP) |
 |

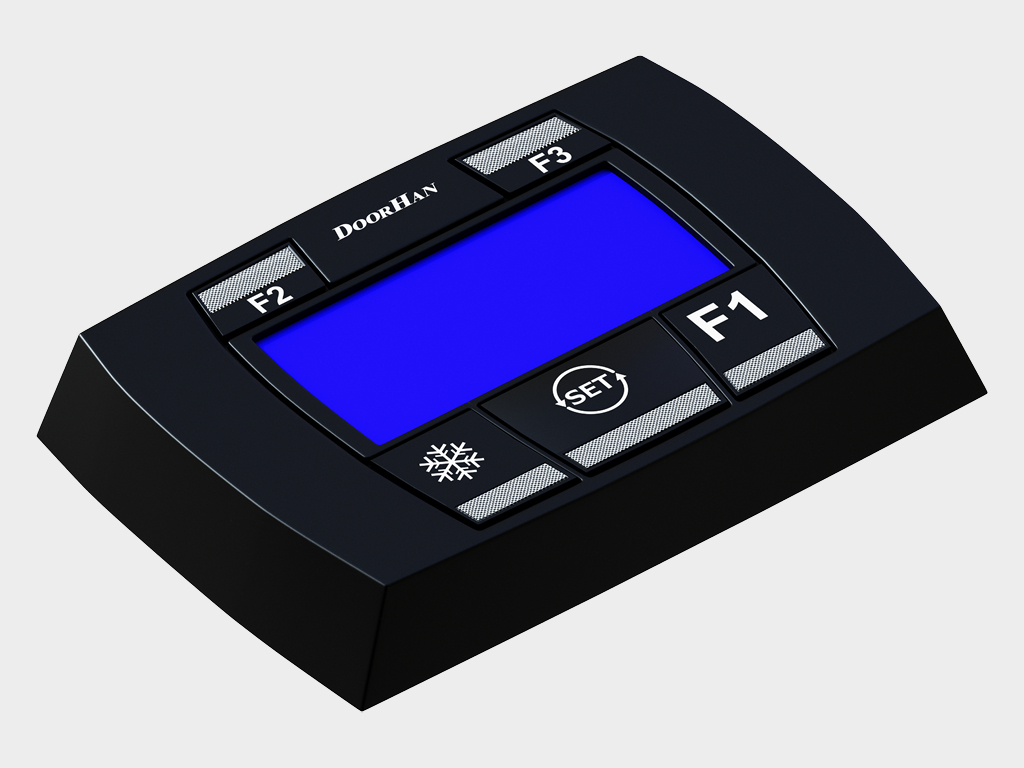

Переключатель режимов с дисплеем (арт. AD-08SP) |
 |

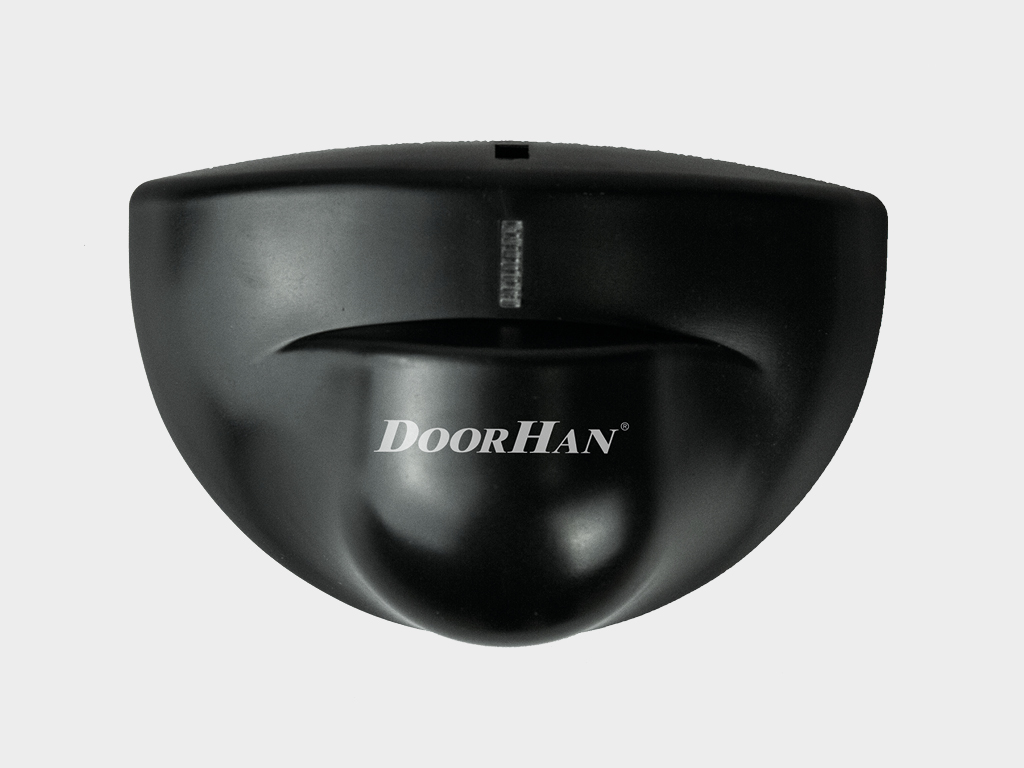

Датчик движения (арт. AD-06, 1 шт.) |
 |
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.) |
 |

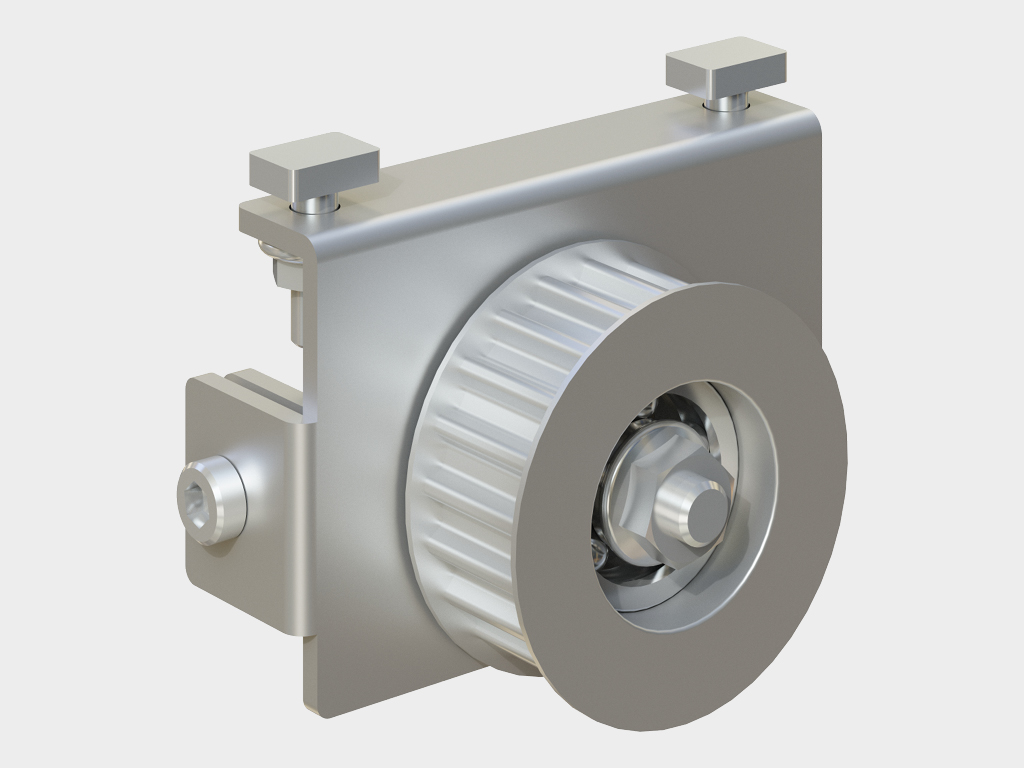

Натяжной ролик (арт. AD-14SP, 1 шт.) |
 |

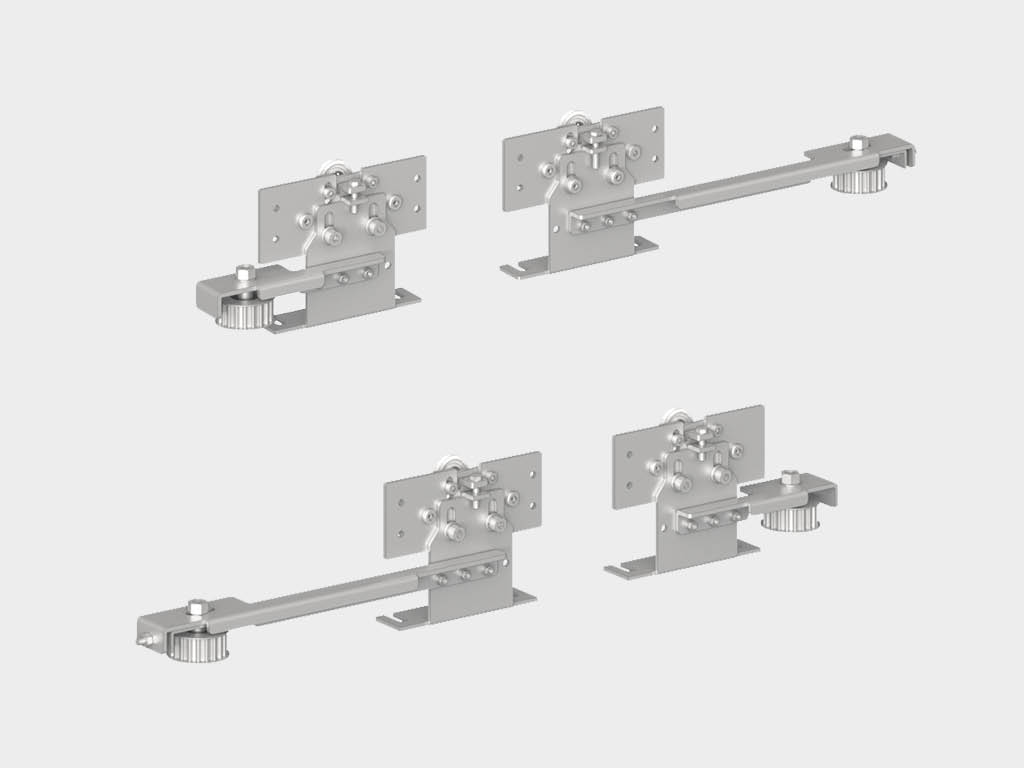

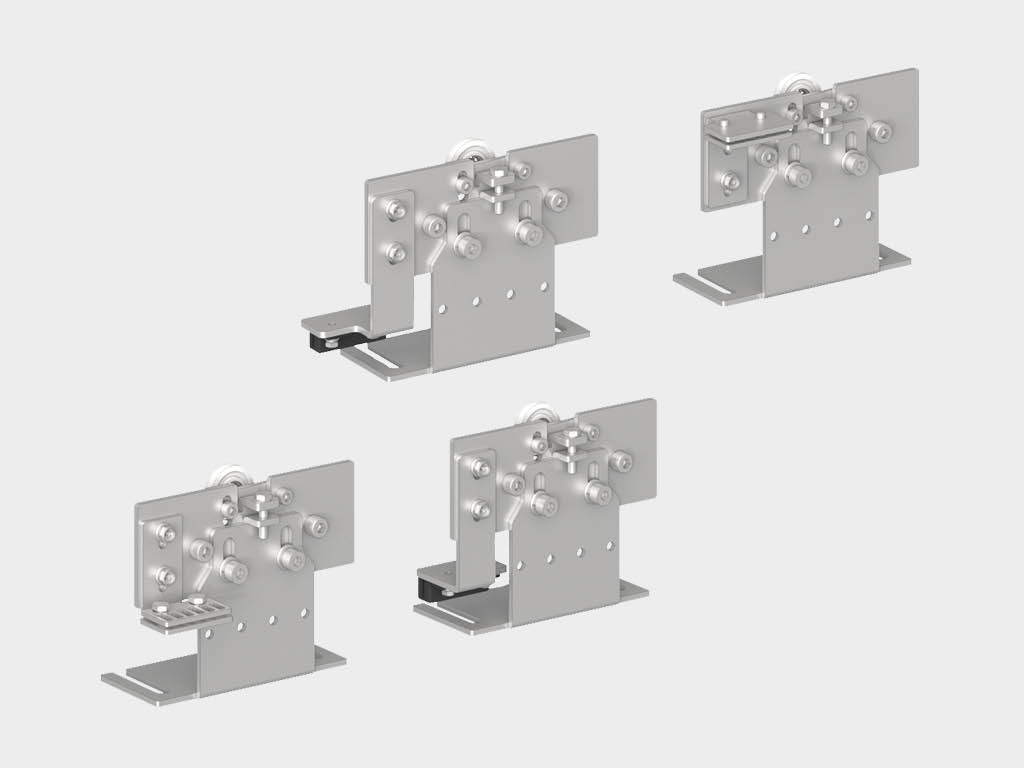

* Комплект кареток (4 шт.) для внешних створок в приводе AD-SP-TELESCOPE |
 |
* Комплект кареток (4 шт.) для внутренних створок в приводе AD-SP-TELESCOPE |
 |

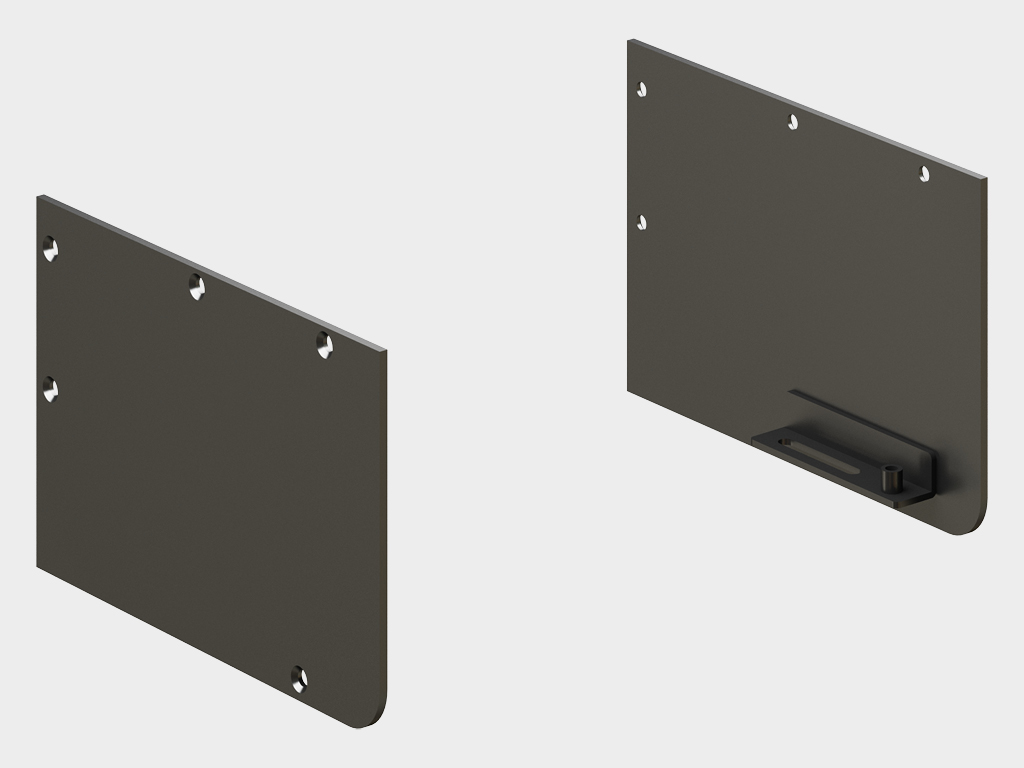

Комплект боковых крышек короба (арт. AD-16SPTel, 2 шт.) в приводе AD-SP-TELESCOPE |
 |
Приводной ремень (арт. AD-17, 11 м) |
 |

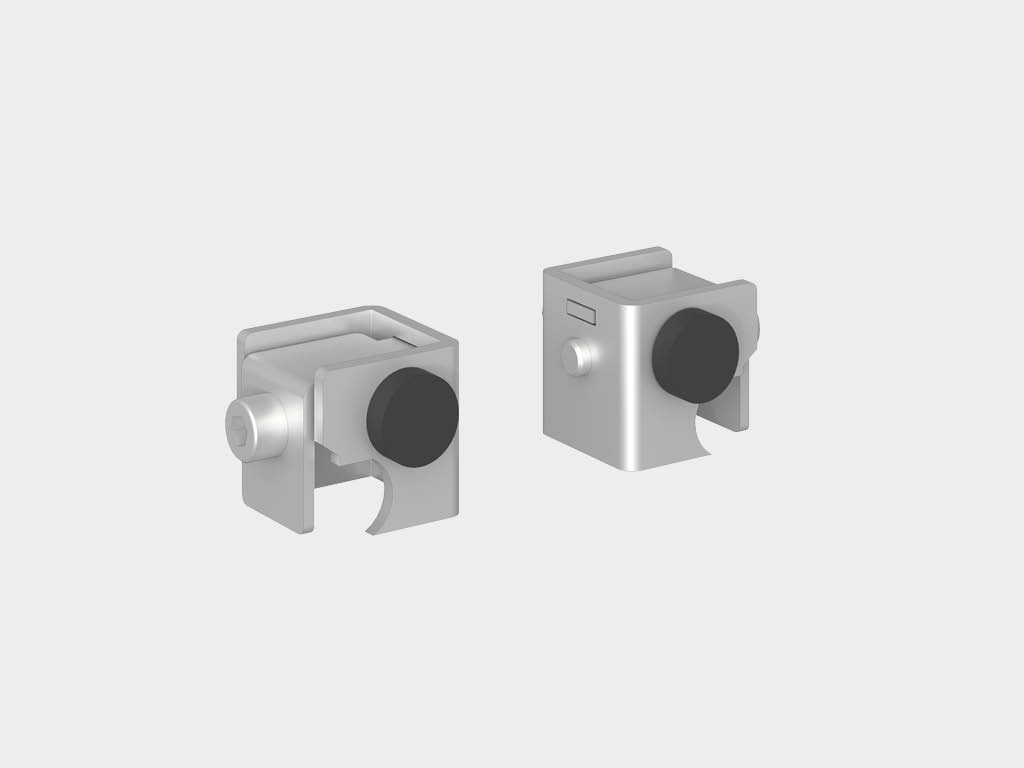

* Комплект стопоров (2 шт.) в приводе AD-SP-TELESCOPE |
 |

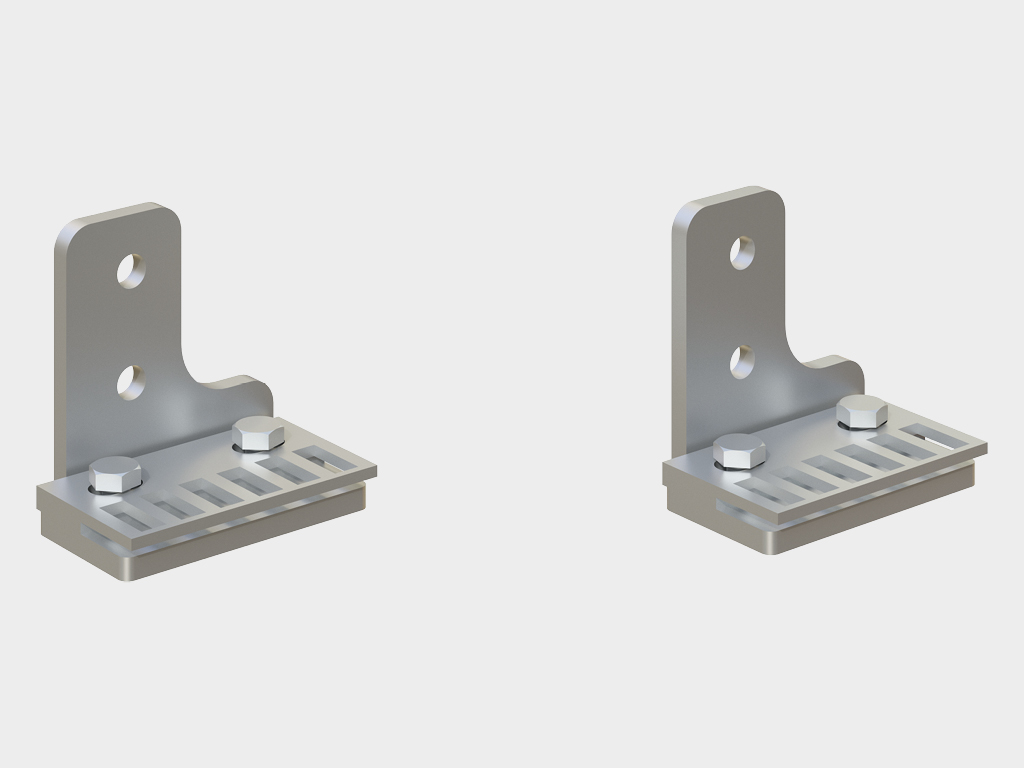

Комплект держателей ремня (арт. AD-20SP, 2 шт.) |
 |

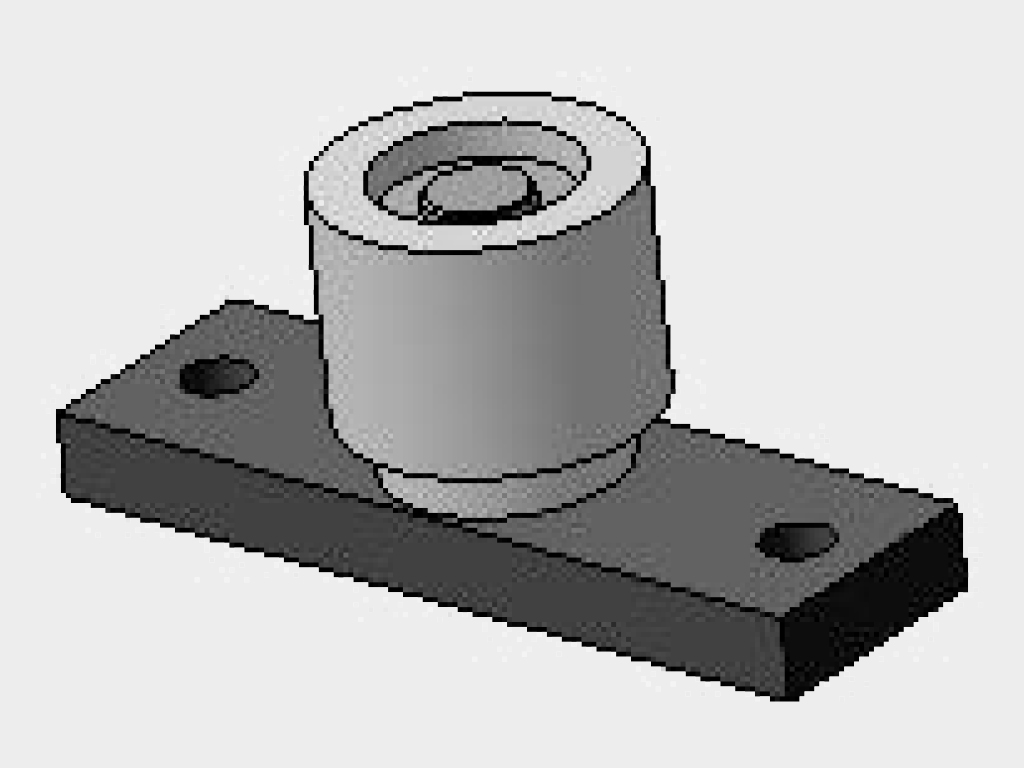

Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.) |
 |

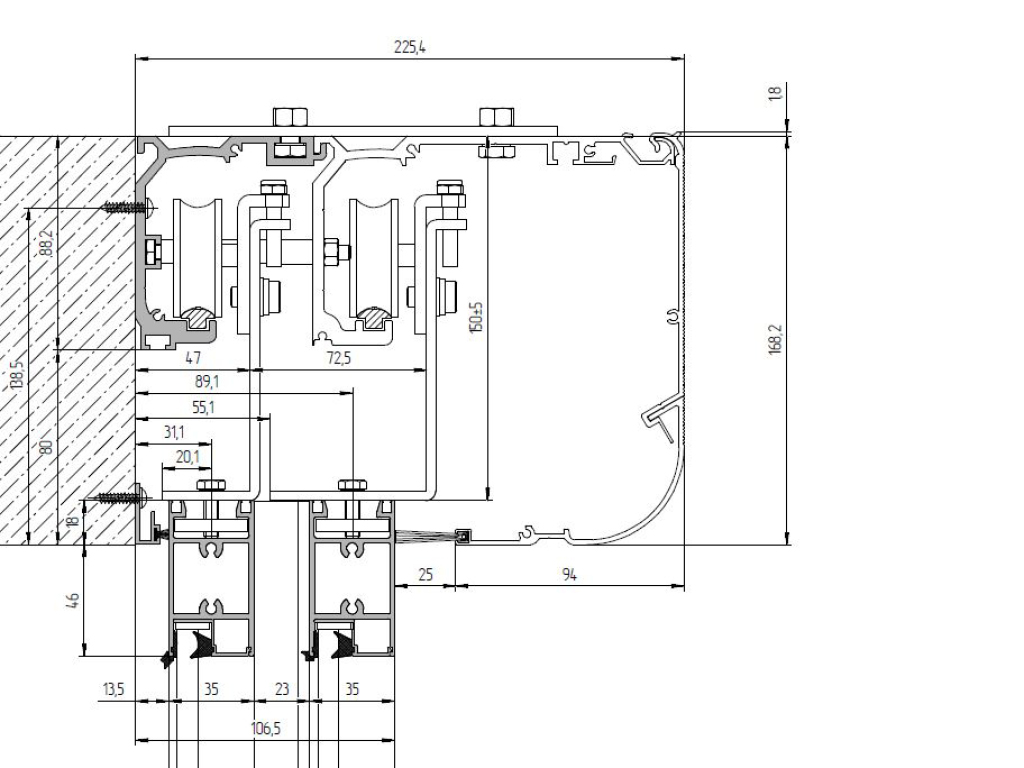

Короб с крышкой (арт. AHDS35 2019-2023) для привода AD-SP-TELESCOPE |
 |

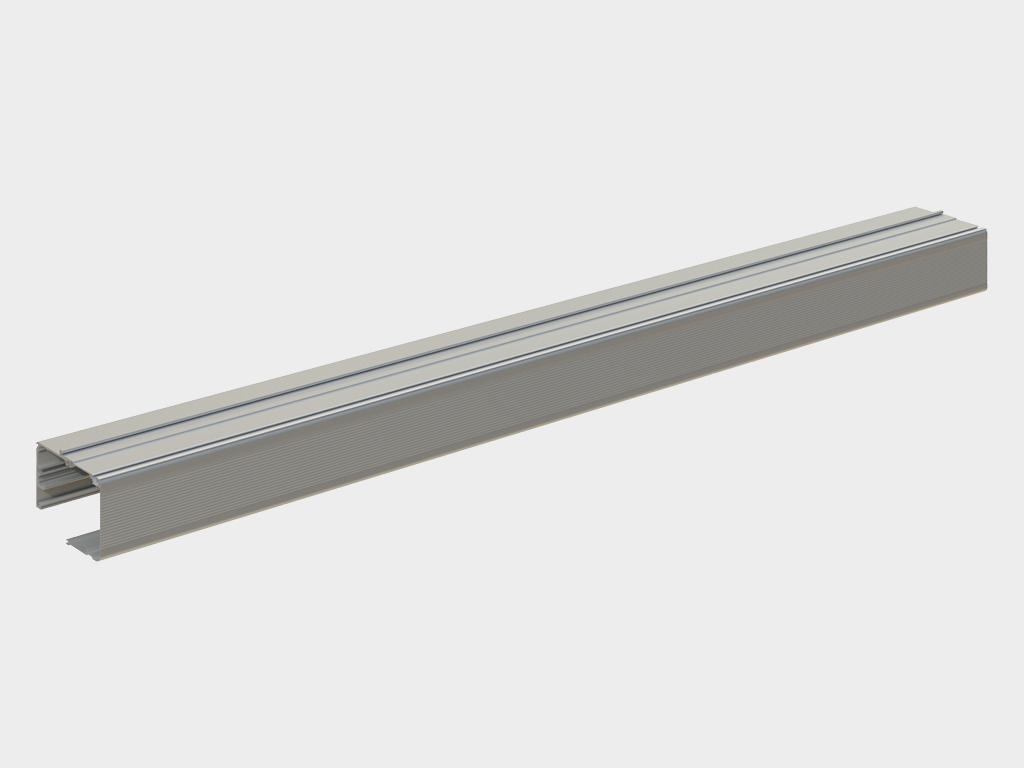

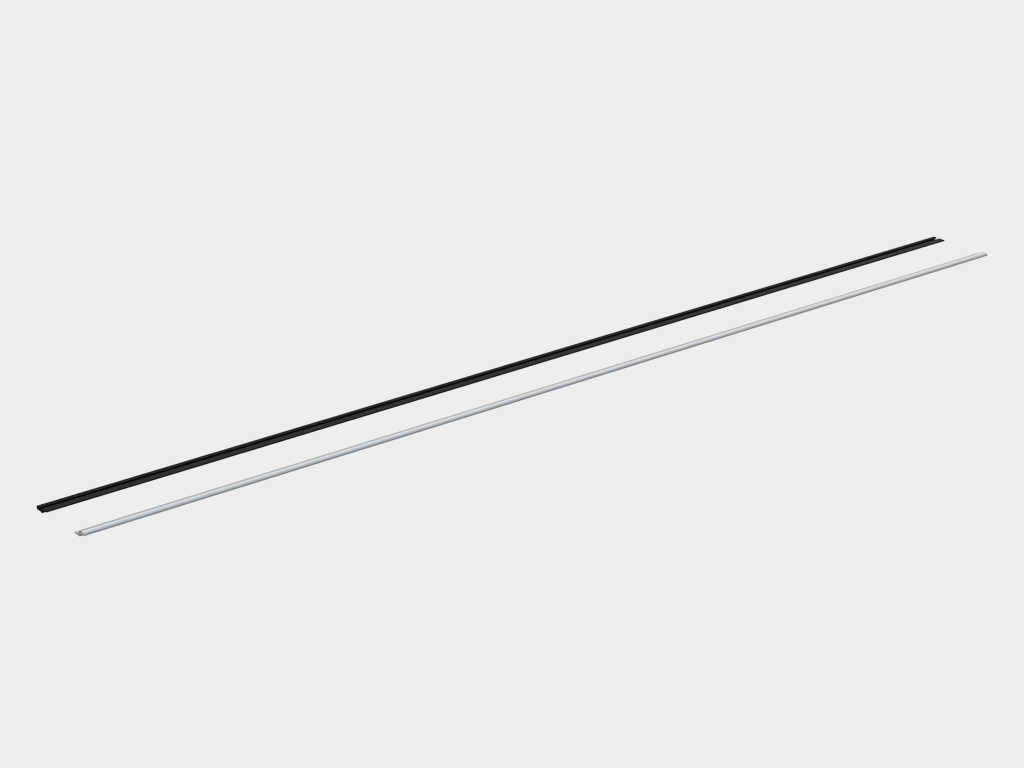

Рельс с уплотнителем (арт. AHDS35 2023 c AD-29TEL, 2 шт.) для привода AD-SP-TELESCOPE |
 |

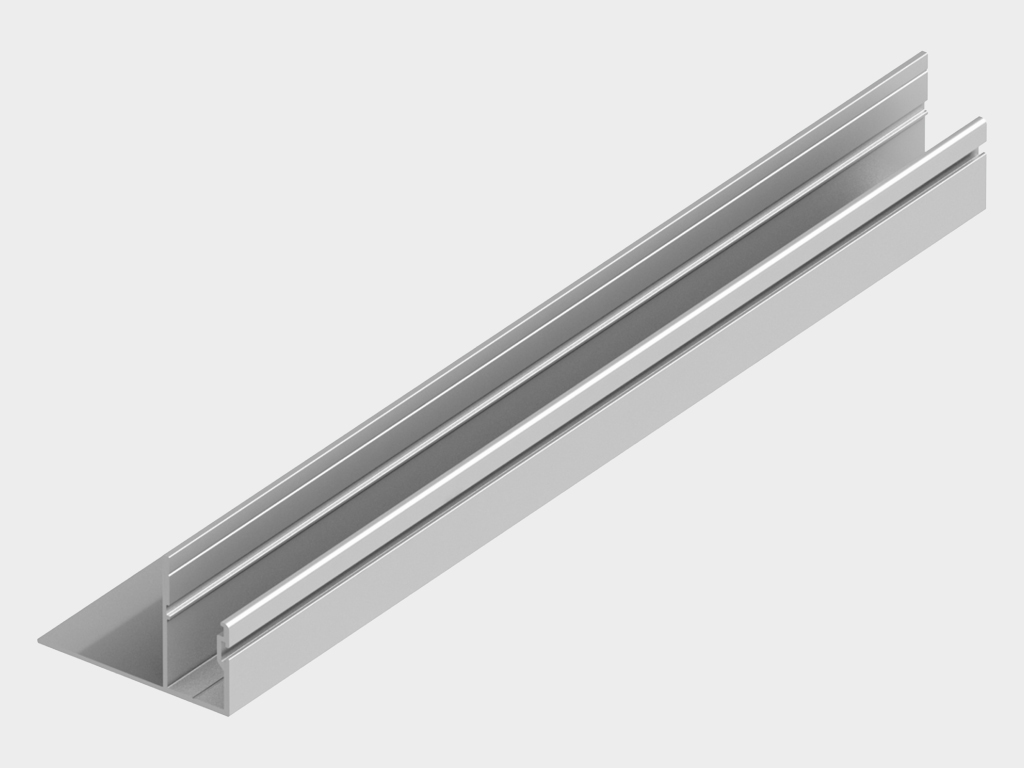

Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.) |
 |

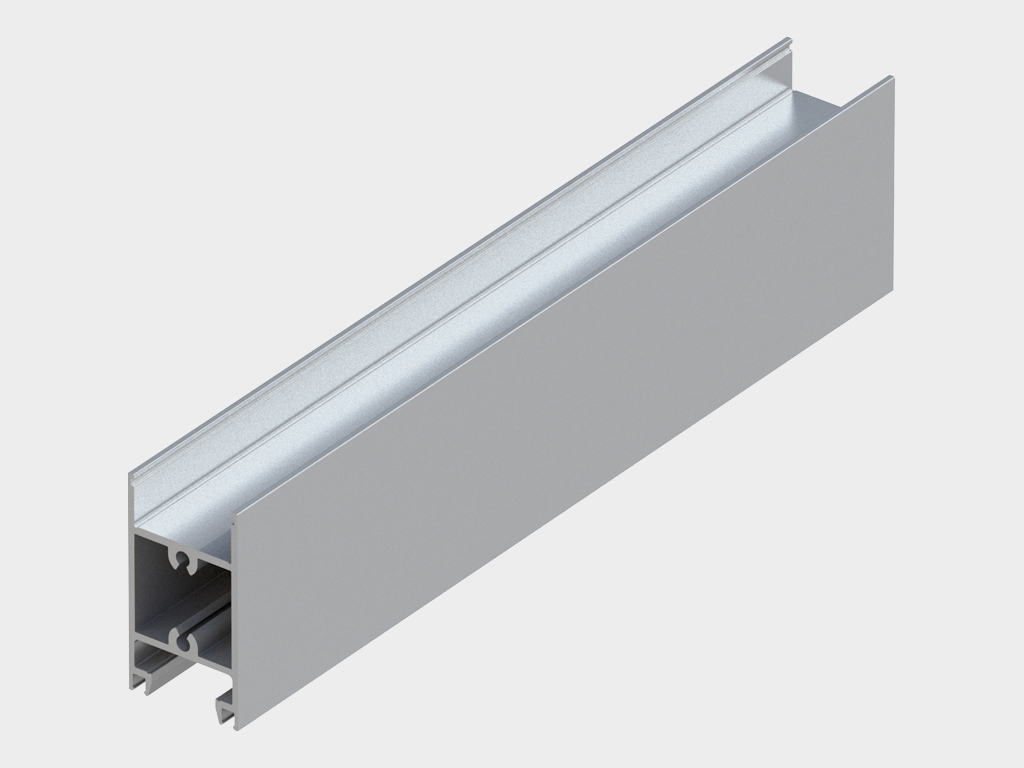

Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ) |
 |
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108) |
 |
Комплект закладных пластин (арт. AD-100KIT, 2 комп.) |
Дополнительная комплектация Печать раздела
 |

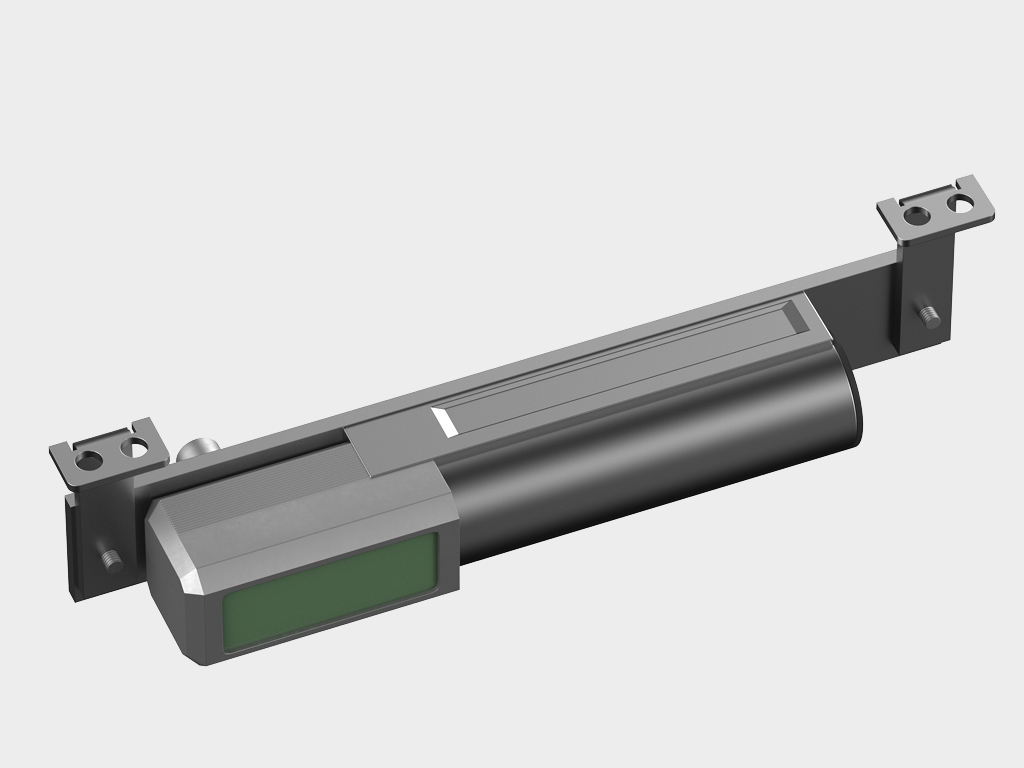

AD-07SP-TEL — комплект электрозамка для телескопических дверей (без расцепителя) обеспечивает надeжную защиту от несанкционированного проникновения |
 |

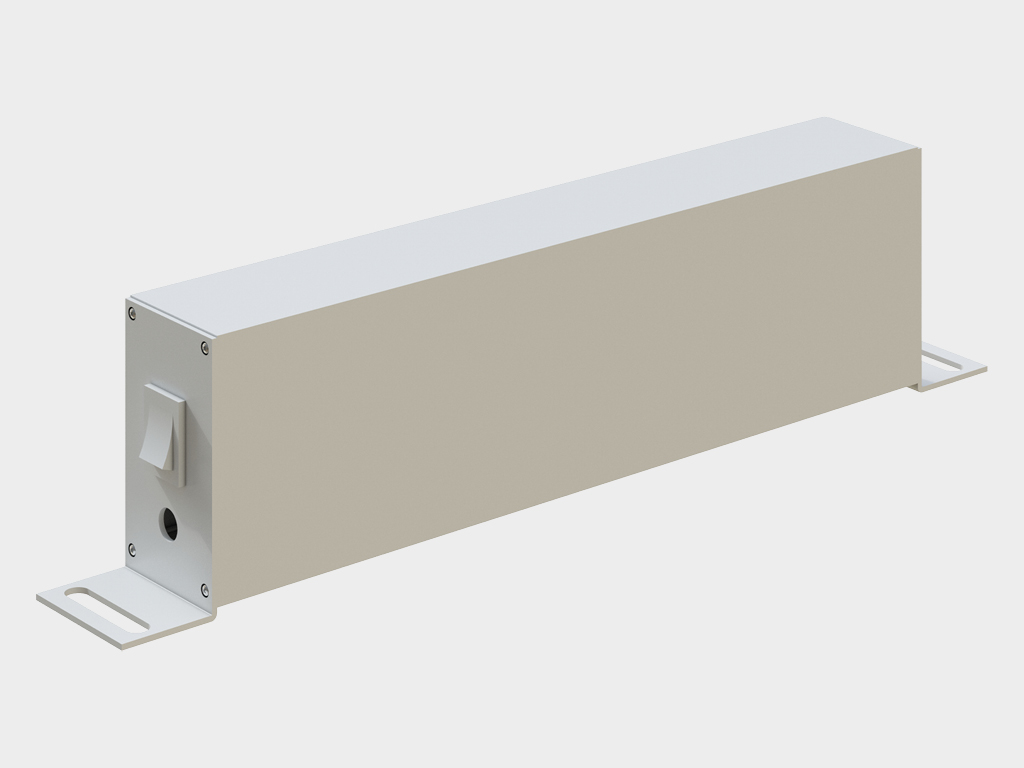

AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов) |
 |

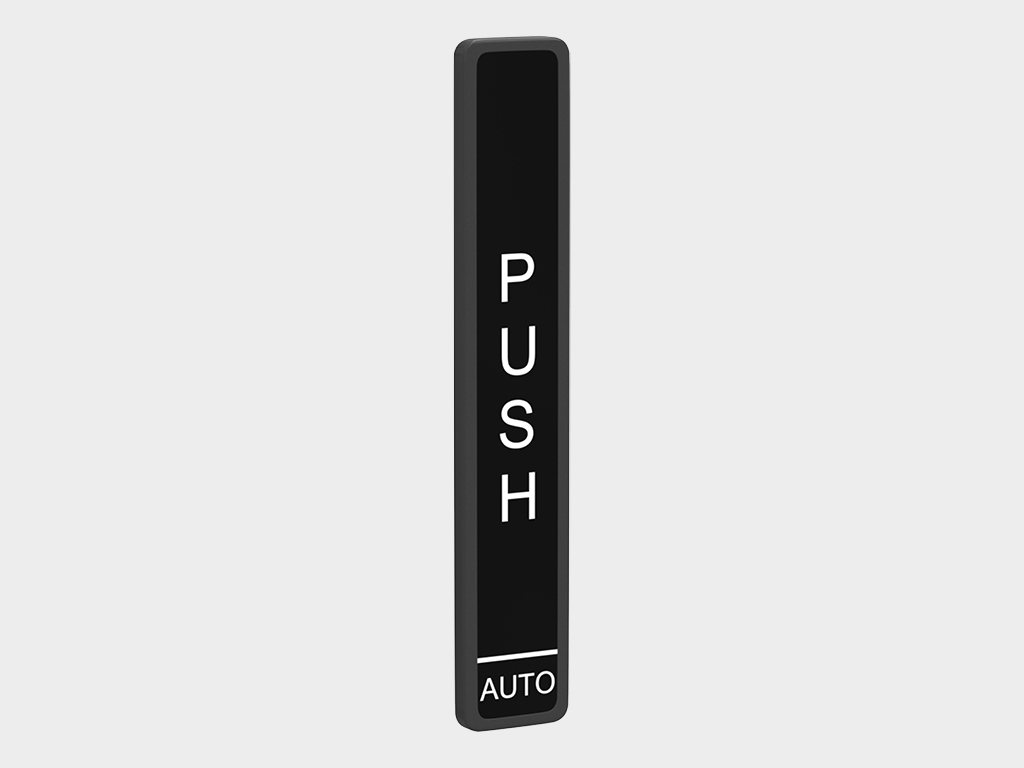

AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку) |
 |

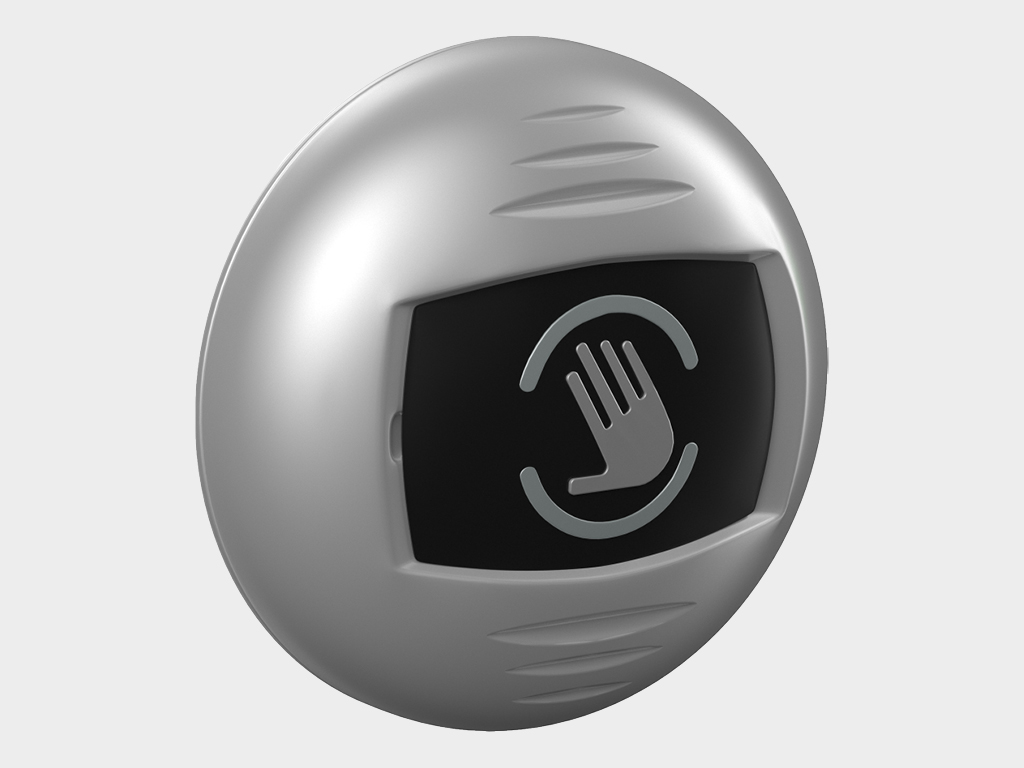

AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см) |
 |

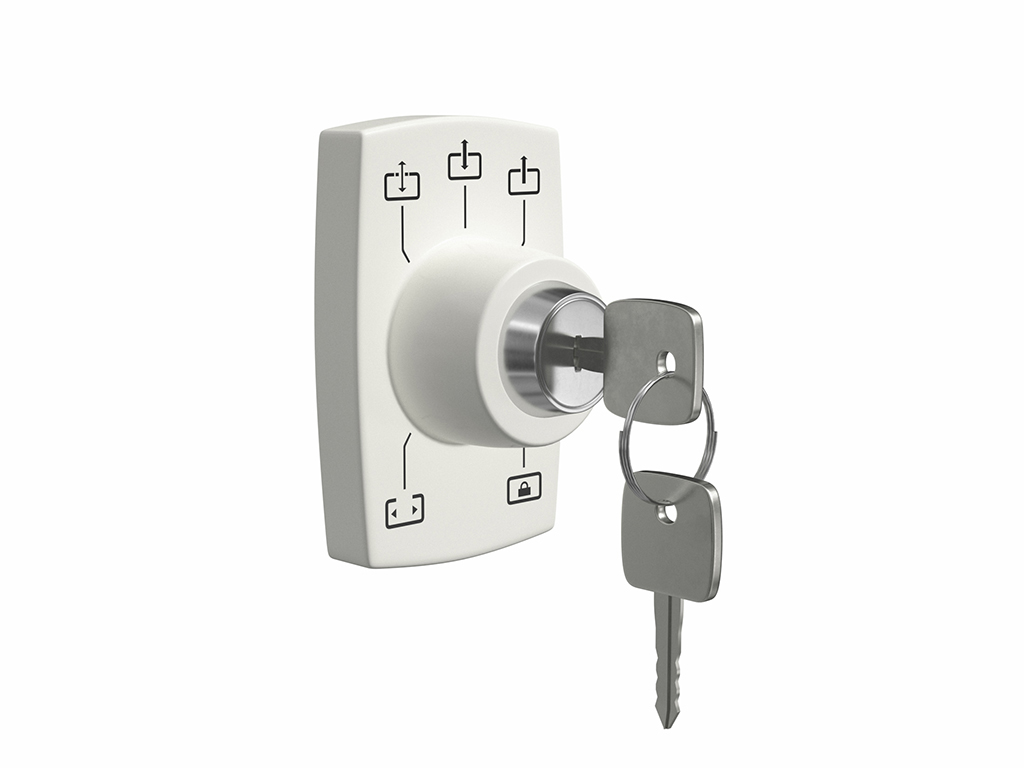

AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью |
|

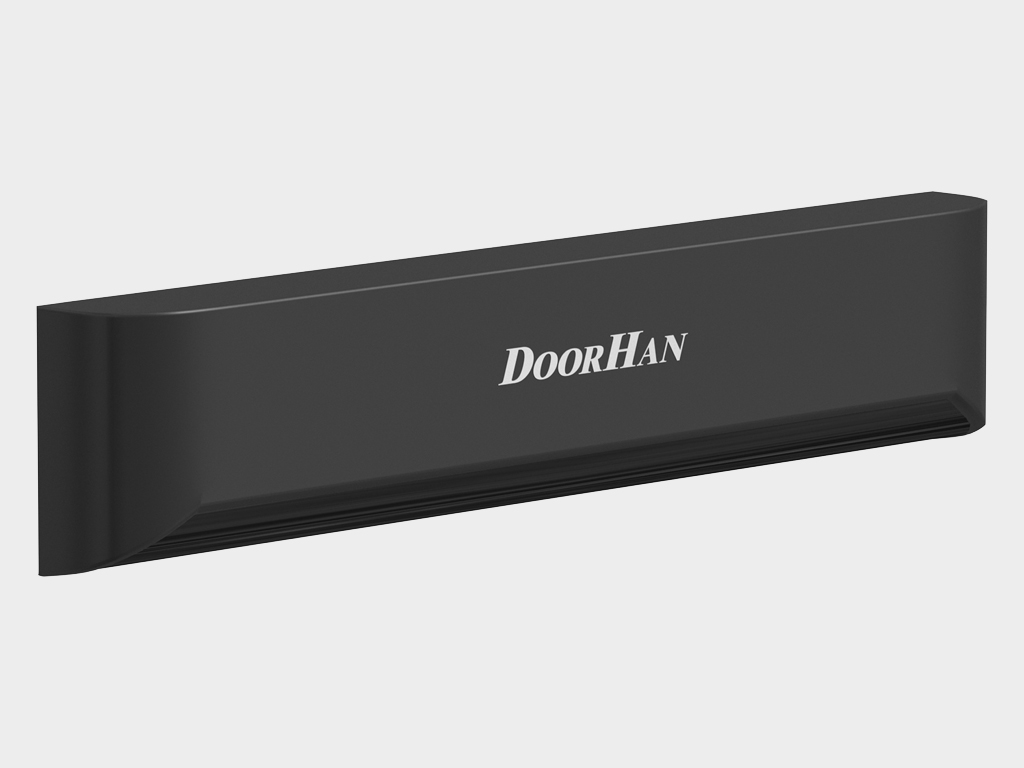

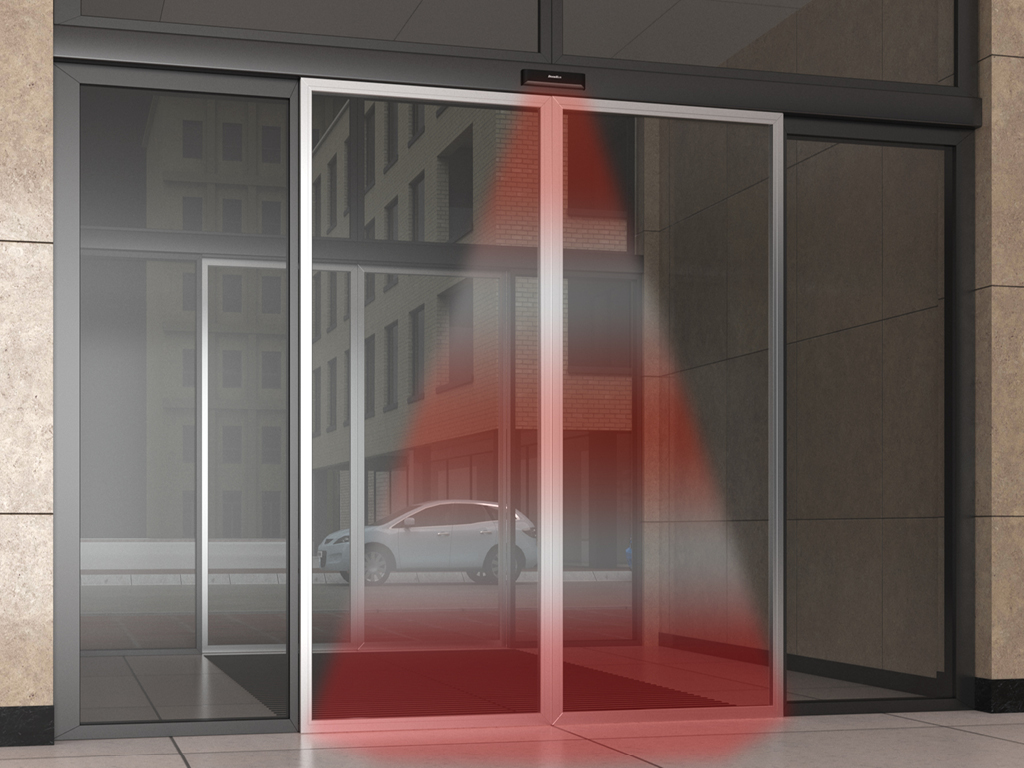

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме |
 |

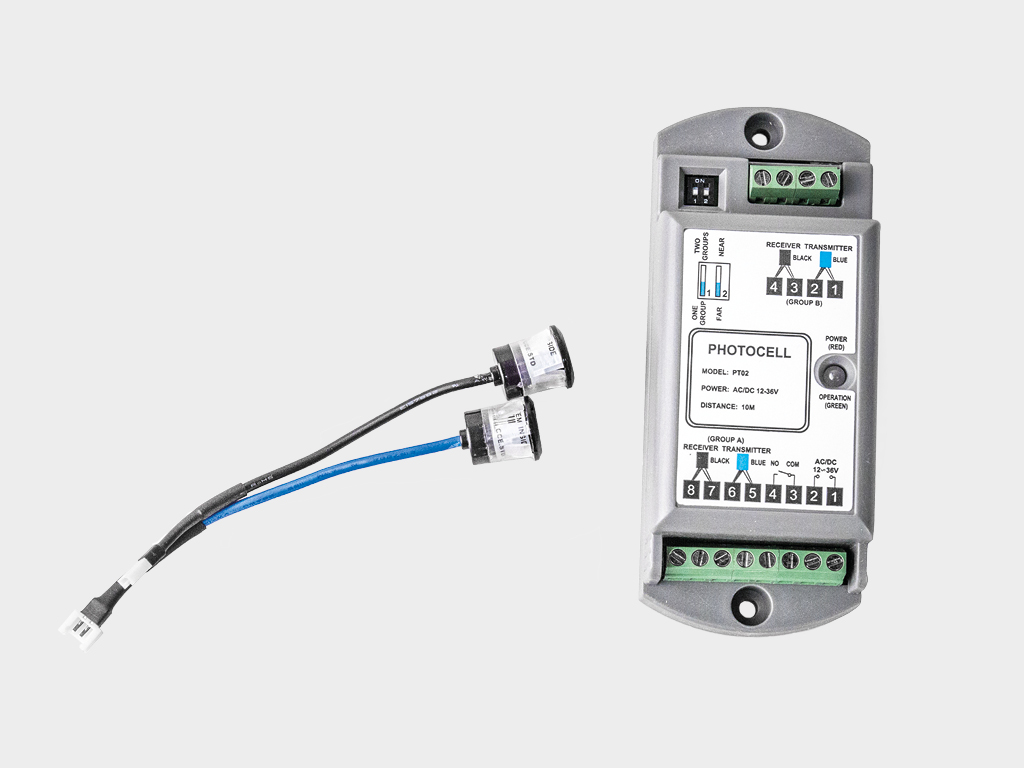

AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Толщина профилей, мм | 35 | |
| Толщина заполнения, мм | 8, 9 или 24 | Облегченная створка |
| Максимальная высота, м | 3 | |
| Максимальный вес створки, кг. | 2 × 100/4 × 90 | Односторонний/двусторонний телескоп |
| Двигатель, В | 24 | |
| Мощность, Вт | 100 | |
| Напряжение питания, В | 220 | |
| Диапазон рабочих температур, °С | -20…+70 | |
| Интенсивность использования, % | 100 | Для интенсивного прохода, круглосуточно |
Условия эксплуатации продукции Печать раздела
1. Строго запрещено устанавливать короб двери с электроприводом с внешней стороны помещения, со стороны улицы.
2. Ручное открывание и закрывание створок двери производится только в аварийном случае (при отсутствии электроэнергии) или в ходе отладочных работ.
3. При открывании и закрывании створок двери вручную не прилагайте больших усилий. Запрещаеся открывать створки двери резкими толчками.
4. Следите за тем, чтобы дети и животные не находились длительное время в зоне открывания/закрывания створок двери.
5. Строго запрещено пытаться руками раздвигать заблокированные двери, засовывать пальцы или посторонние предметы в зазоры между движущейся створкой и полом, так как это может привести к травмам.
6. Не подвергайте створки ударам при проходе и не пытайтесь препятствовать их открыванию или закрыванию. Запрещается бежать или стоять в зоне движения створок двери.
7. Следите за тем, чтобы во время движения створок, на их пути отсутствовали посторонние предметы и мусор: их наличие может привести к перекосу створок двери, их заклиниванию и выходу из строя автоматики двери.
8. Не подвергайте загрязнению направляющие в пол и ролики кареток, так как это может привести к нарушению плавности хода створок, их подклиниванию и выходу из строя электропривода.
9. Створки автоматической двери должны плавно передвигаться вдоль проема двери по направляющему рельсу в цикле открывания/закрывания двери с обязательным торможением при достижении створками полностью открытого или закрытого положения.
10. Строго запрещена эксплуатация двери без установки элементов безопасности в проем двери в виде фотоэлементов или ИК-шторки.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Дeрeвянный поддон с пенопластовыми блоками снизу. Профили обернуты гофрокартонным листом и зафиксированы ПП‑лентой |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Упаковка представляет собой профили, обернутые пузырчатой пленкой и зафиксированные скотчем с логотипом. Масса одной упаковки профилей не превышает 35 кг |
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Пачки профилей, упакованные в пузырчатую пленку, укладывают в палету из пенопластового обрамления и фиксируют скотчем |
Гарантийные обязательства Печать раздела
Качество алюминиевых профилей гарантировано сертификатом соответствия ГОСТ 8617-81 и ГОСТ 22233-2001.
Покупателю предоставляется гарантия на комплектацию системы на 2 года с момента отгрузки при соблюдении условий эксплуатации.
Дополнительное описание Печать раздела
Раздвижныe двери можно устанавливать как отдельно, так и интегрировать в фасад здания или входную группу.
Чертежи Печать раздела
Паспорта и сертификаты Печать раздела
| Паспорт автоматическая раздвижная дверь / привод AD-SP / AD-SP-TELESCOPE | |
| Сертификат соответствия на алюминиевый профиль | |
| Декларация соответствия на приводы для автоматических дверей |
Инструкции Печать раздела
Новинки Печать раздела
 |

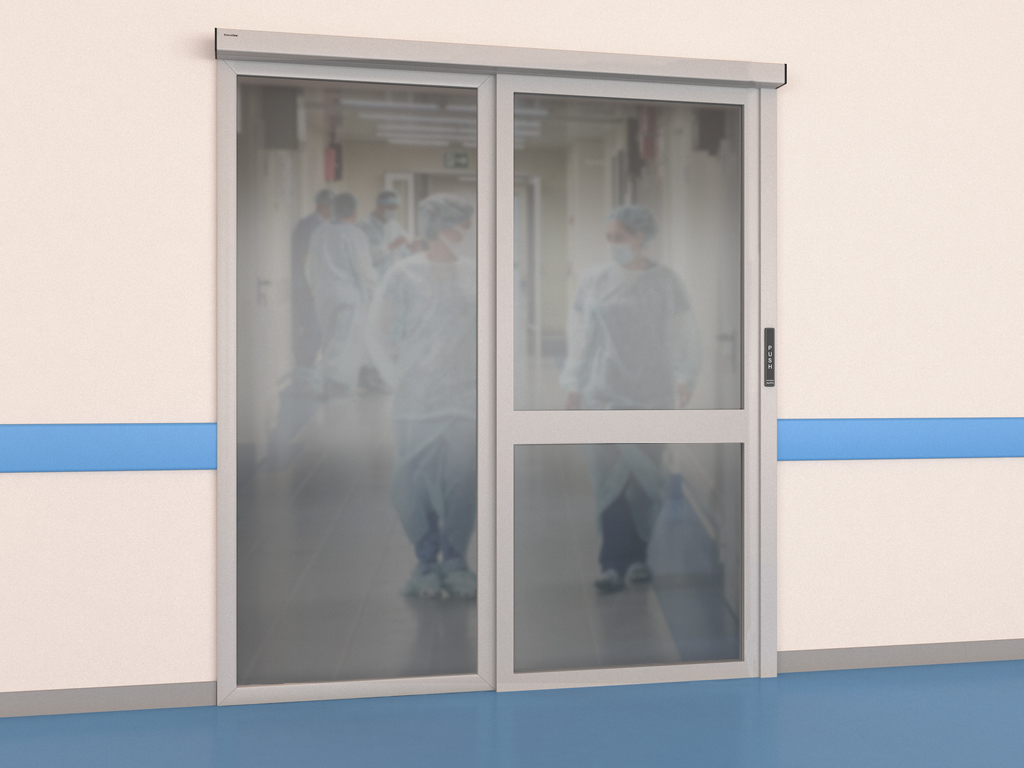

Беспроводная (локтевая) кнопка AD-30 используется для ручного управления открыванием и применяется как в чистых помещениях (операционные и лабораторные блоки), так и в офисных и торговых помещениях. |
 |
Датчик AD-34 — устройство комбинированного типа объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку присутствия. Датчик может работать как вместо, так и вместе с парой фотоэлементов безопасности при установке в составе автоматической раздвижной двери с приводом AD-SP. |
Портфолио реализованных объектов Печать раздела
Каталог запчастей Печать раздела
| Каталог запасных частей привода AD-SP/ AD-SP-TELESCOPE |
