Каркасные здания, тенто-мобильные конструкции гражданского назначения

Тентовые мобильные конструкции (ТМК) представляют собой сборно-разборные, каркасно-тканевые сооружения с механически напрягаемым тентовым покрытием. ТМК имеют широкий спектр применения и могут быть использованы как: укрытия для хранения и технического обслуживания наземной автомобильной или сельскохозяйственной техники, воздушных судов и водного транспорта, а также как спортивные комплексы, теннисные корты, тренажерные залы, ледовые катки, манежи, крытые бассейны, сооружения торгового назначения, выставочные павильоны, логистические, производственные и животноводческие комплексы и т. д.

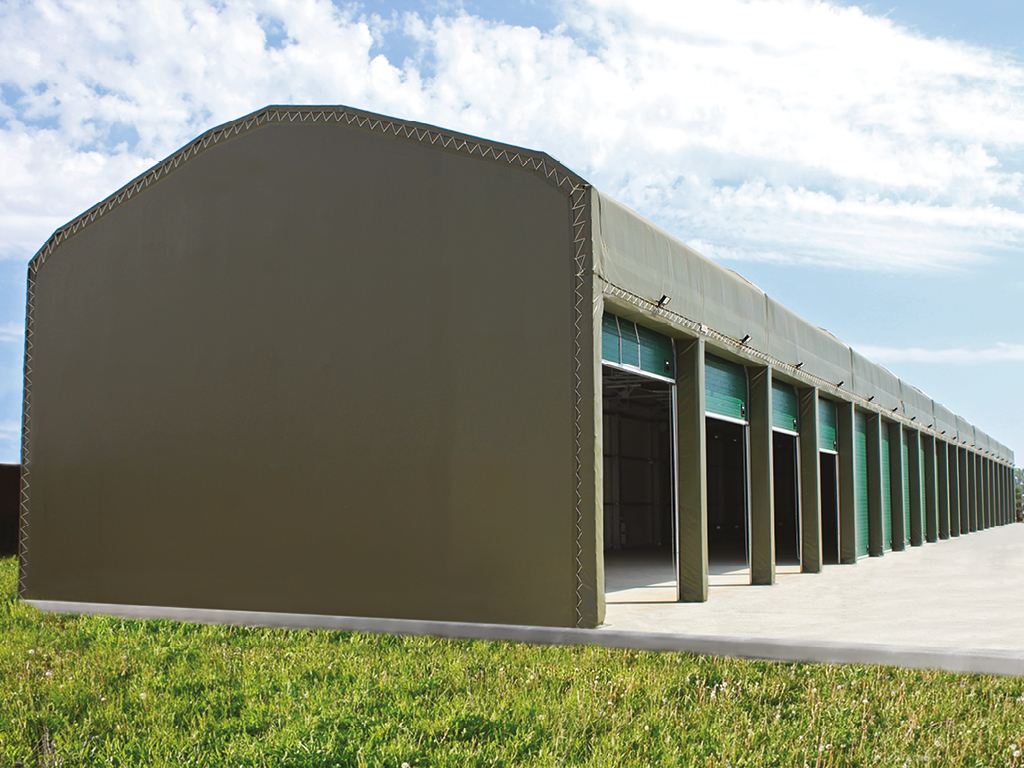

Тентовые мобильные укрытия гражданского назначения.

Преимущества Печать раздела
Стандартные цветовые решения тентового покрытия
Чистый белый
Белый алюминий
Сигнально-белый
Белая ночь
Шоколадно-коричневый
Серый графит
Сигнально-серый
Зеленый мох
Зеленый
Сигнально-синий
Ультрамарин голубой
Базовый красный
Винно-красный
Оранжевый
Цинково-желтый
Слоновая кость
Таблица размеров Печать раздела
Параметр Показатель
Ширина конструкции, м 12, 18, 24, возможно изготовление нестандартных размеров под требования заказчика (с шириной рамы до 36 м)
Шаг между рамами, м стандартный — 6; при необходимости шаг может быть выполнен 5 и 4 м (в зависимости от снеговых и ветровых районов, требований заданной прочности и надежности конструкции для различных климатических условий)
Длина конструкции, м 10-200 — при шаге между рамами 5 м; 12-198 — при шаге между рамами 6 м; 8-200 — при шаге между рамами 4 м
Высота до низа несущей балки, м 4,2, 4,8, 5,4, 6,0, 6,6, 7,2, 7,8, 8,4, 9,0
Высота в коньке, м +2,3 м к высоте до нижнего пояса фермы
Конструкция Печать раздела
1. Каркас (основная несущая конструкция)
2. Комплекты инженерных систем (представлены в разделе «Дополнительная комплектация»)
3. Комплект воротных систем
4. Теплозащита (с утеплителем или без него)
Подготовка строительного объекта Печать раздела
Требования к строительному объекту
Поставка и монтаж ТМК осуществляются на подготовленной заказчиком площадке (монолитный фундамент, аэродромные плиты), к которой должны быть обеспечены подъездные дороги для автотранспорта. Размеры площадки и ее характеристики определяются проектом, с учетом площади, необходимой для складирования комплектации и работы крана. При заказе инженерных систем заказчик обеспечивает вводы кабеля и подвод теплоносителя от существующих тепловых сетей, сечение и характеристики которых зависят от проекта и рассчитываются индивидуально.
Способы монтажа Печать раздела
ТМК является сооружением полной заводской готовности, для его установки на месте дислокации требуется: планировка площадки под место установки с подведенными к ней вводами инженерных систем; геодезическая разбивка местоположения опор рам на площадке; монтаж опор рам; установка, выверка и закрепление готовых рам на опорных поверхностях; монтаж стоек фахверков, ригелей стен, вертикальных связей, надворотных балок и профилей покрытия; установка системы натяжения теплозащиты, тентовых покрытий, утеплителя; установка воротных систем, дверей, входных групп и прочей входящей в состав дополнительной комплектации; монтаж инженерных систем комплекса.
Стандартные конструктивные решения Печать раздела

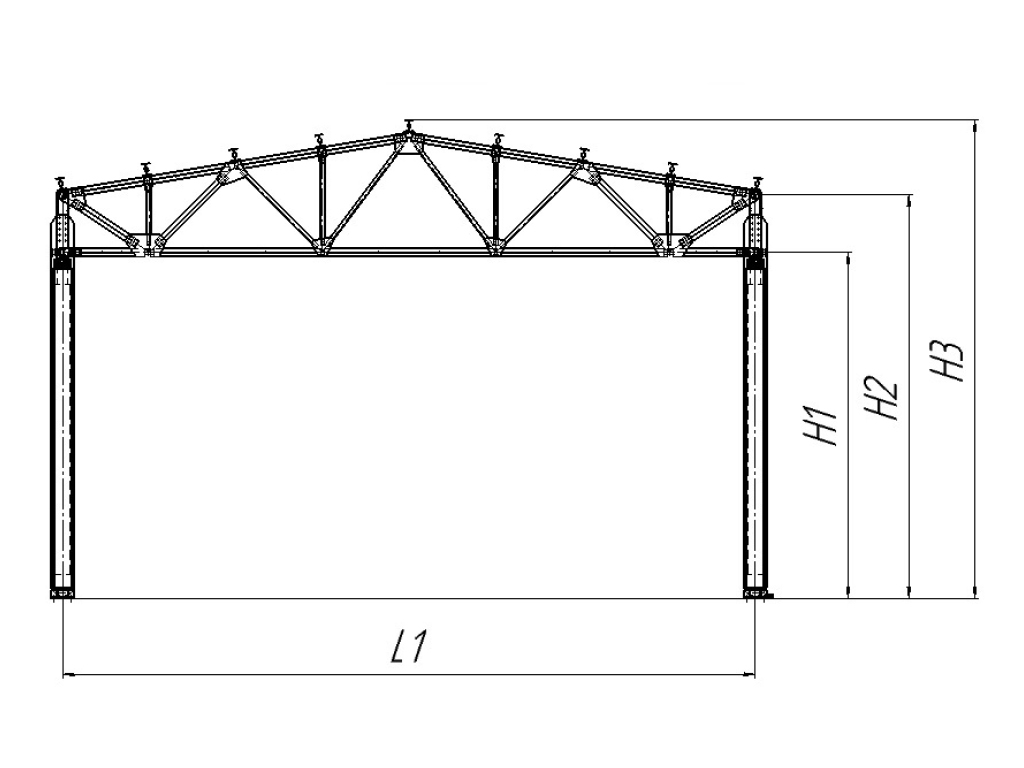

Рама ТМК с прямыми скатами кровли: ширина рамы, L1 — 24, 18, 12 м (стандартно), до 36 м (опционально); шаг установки рам — 6 м (стандартно), 4 и 5 м (опционально); высота до низа несущей конструкции, H1 — от 4,2 до 9 м (стандартно) с шагом 0,6 м, более 9 м (опционально); высота до верхнего пояса фермы, H2 = H1+1 м; высота в коньке, H3 = H1+2 м.
Базовая комплектация Печать раздела

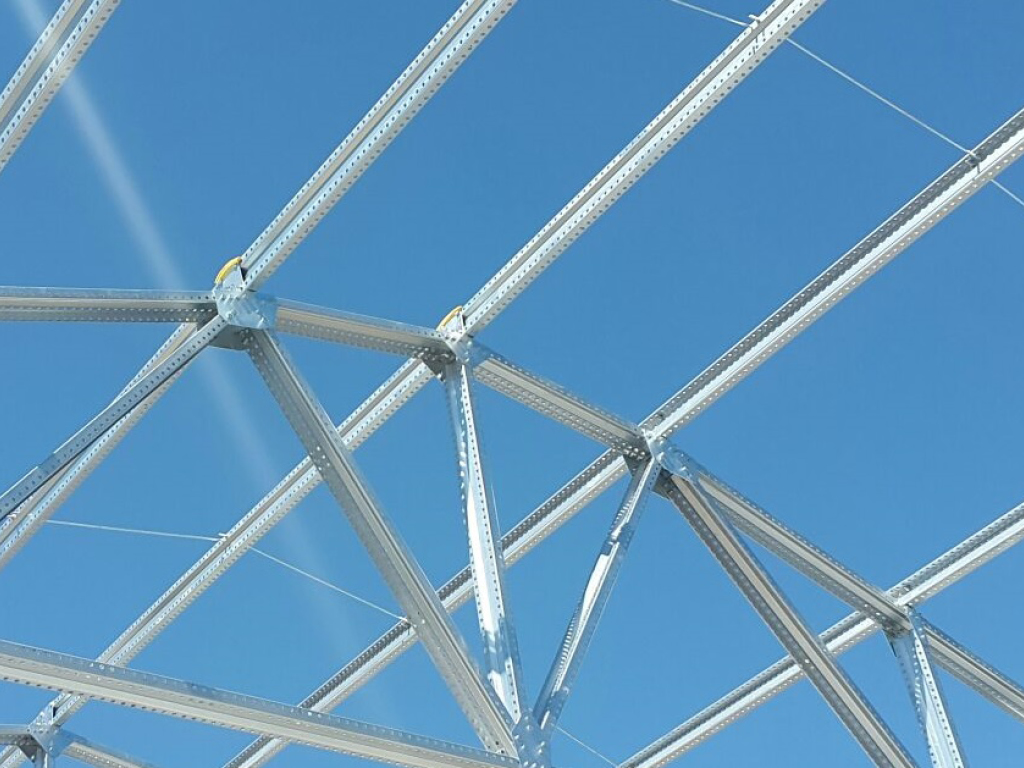

Комплект каркаса. Основная несущая конструкция изготавливается из тонкостенных (2,5 мм) холоднокатаных оцинкованных сигма-профилей из стали S350GD. Стандартные проекты каркаса рассчитаны практически на весь диапазон снеговых и ветровых нагрузок в географической привязке ко всей территории РФ. При превышении нагрузок в стандартный конструктив вносятся корректировки, усиливающие каркас, без кардинального изменения проекта.
Комплект тентового покрытия. В базовой комплектации каркас укрытия защищен одним слоем наружного тента. Это прекрасная защита от ветра и осадков с уникальной системой регулировки натяжения тента, которая защищает полотно от разрывов или провисания при больших перепадах температуры окружающей среды. Характеристики наружного тента: масса 1 м² – не менее 800±100 г; разрывная нагрузка (на полоске 50х200 мм) не менее: 230 даН (в продольном направлении), 200 даН (в поперечном направлении); морозостойкость — не ниже -50 °С; водонепроницаемость — отсутствие капель не менее 24 ч; группа горючести — Г-1 (слабогорючий).
Дополнительная комплектация Печать раздела
Комплект теплозащиты. В комплект входит утеплитель — вспененный фольгированный полиэтилен собственного производства, оптимальная толщина утеплителя рассчитывается согласно теплотехническому расчету. Характеристики вспененного полиэтилена: температура применения — от -40 до +100 °С; теплопроводность — λ не более 0,038 Вт/мК; плотность — 25 ± 5 кг/м³; шумопоглощение — 35 дБ. Также в комплект входят два слоя тента для защиты утеплителя с двух сторон. Характеристики внутреннего тента: масса 1 м² – не менее 700-850 ±100 г; разрывная нагрузка (на полоске 50х200 мм) не менее — 200 даН (в продольном направлении), 180 даН (в поперечном направлении); морозостойкость — не ниже -35 °С; водонепроницаемость — отсутствие капель не менее 24 ч; группа горючести — Г-1 (слабогорючий).
Комплект воротных систем. Широкий диапазон выбора типа воротных систем, их размеров, количества и расположения.

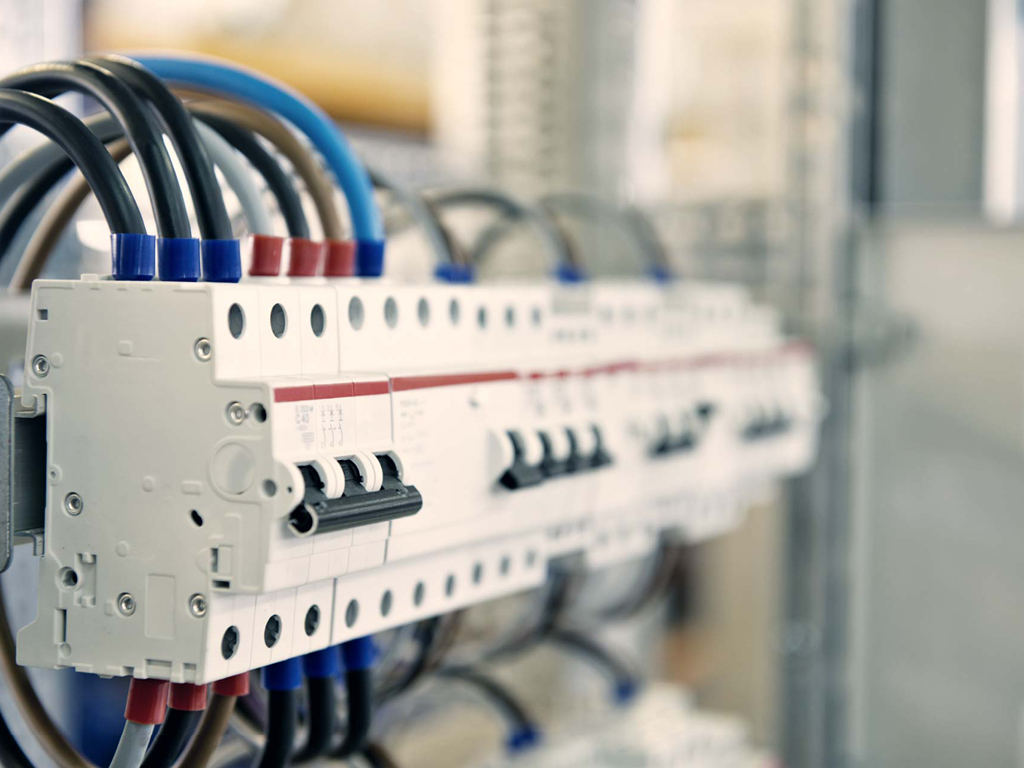

Комплект системы электроснабжения и заземления. Электроснабжение комплекса ТМК проектируется индивидуально. Основным источником электроэнергии является внешний источник переменного трехфазного тока напряжением 380/220 В частоты 50 Гц. Система выполнена трехфазной по 5-проводной схеме электроснабжения TN-S.

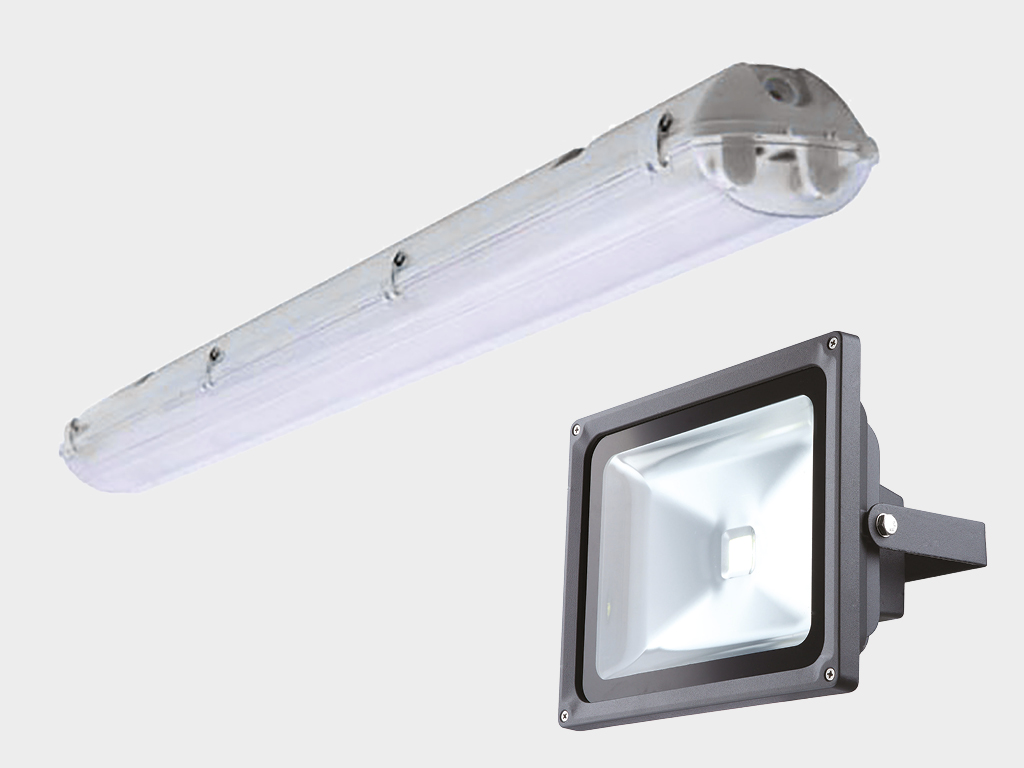

Комплект системы электроосвещения. Стандартная освещенность комплекса ТМК — 50 люкс. Для получения заданных параметров освещенности применяются светильники ЛСП 44-2х36 (не менее 1 шт. на 30 м²). Для освещения зоны перед воротами используются светильники РКУ 97 (125 Вт), по1 шт. над каждым въездом. Стандартная потребная мощность — 60кВт (точная величина определяется проектом). Напряжение — 380/220 В. Уровень надежности электропринимаемых устройств – III категория.
Комплект системы вентиляции и дымоудаления представляет собой сеть стальных, круглых воздуховодов Ø 630, 500, 400 мм и радиальных вентиляторов типа ВР 86-77-5,0. Управление вентиляторами осуществляется с помощью пультов управления Я5111-2874УХЛ4, расположенных рядом с вентиляторами. Включение осуществляется по мере надобности. Расчет количества вентиляторов и комплектации к ним осуществляется индивидуально под каждый размер и назначение комплекса ТМУ.

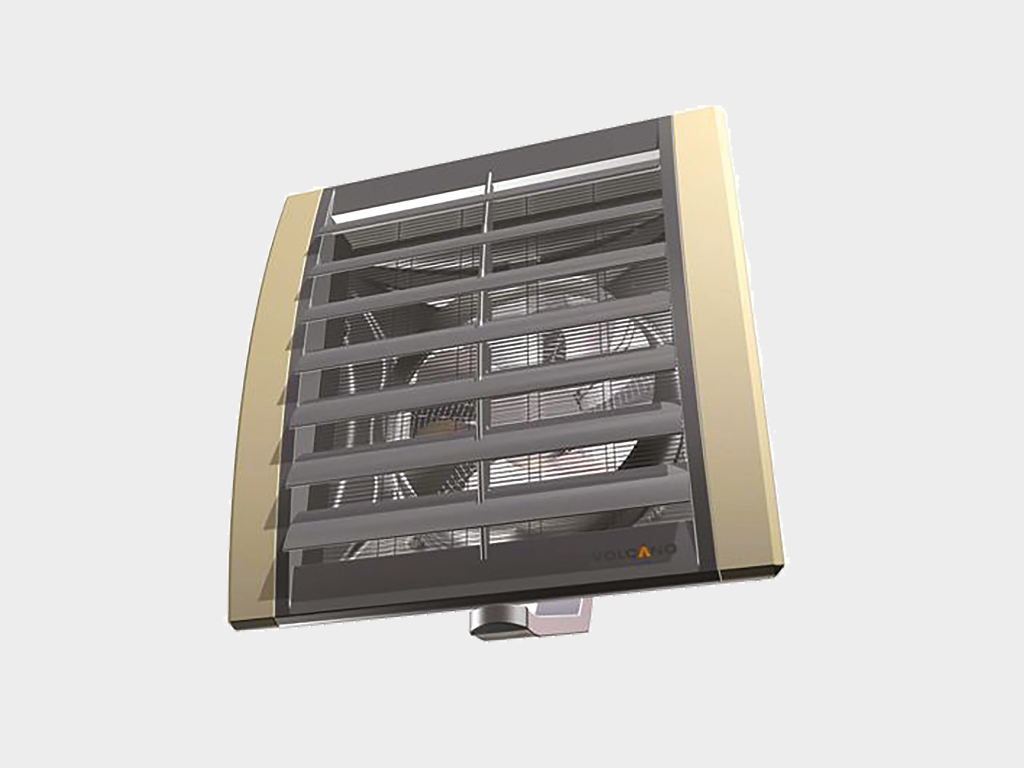

Комплект системы отопления. Система отопления подключается к существующим теплосетям, обогрев ТМУ осуществляется с помощью нагревателей типа Volcano, количество которых определяется проектом. Подключение каждого ТМУ происходит по зависимой схеме теплоснабжения. Подвод теплоносителя от существующих тепловых сетей с температурным режимом 90-70 ⁰С осуществляется стальным трубопроводом Ø 76х3,5 к каждому укрытию. Трубопроводы изготавливаются из армированного полипропилена Ø20-90 мм. Электроснабжение тепловентиляторов осуществляется от существующих электрических сетей.

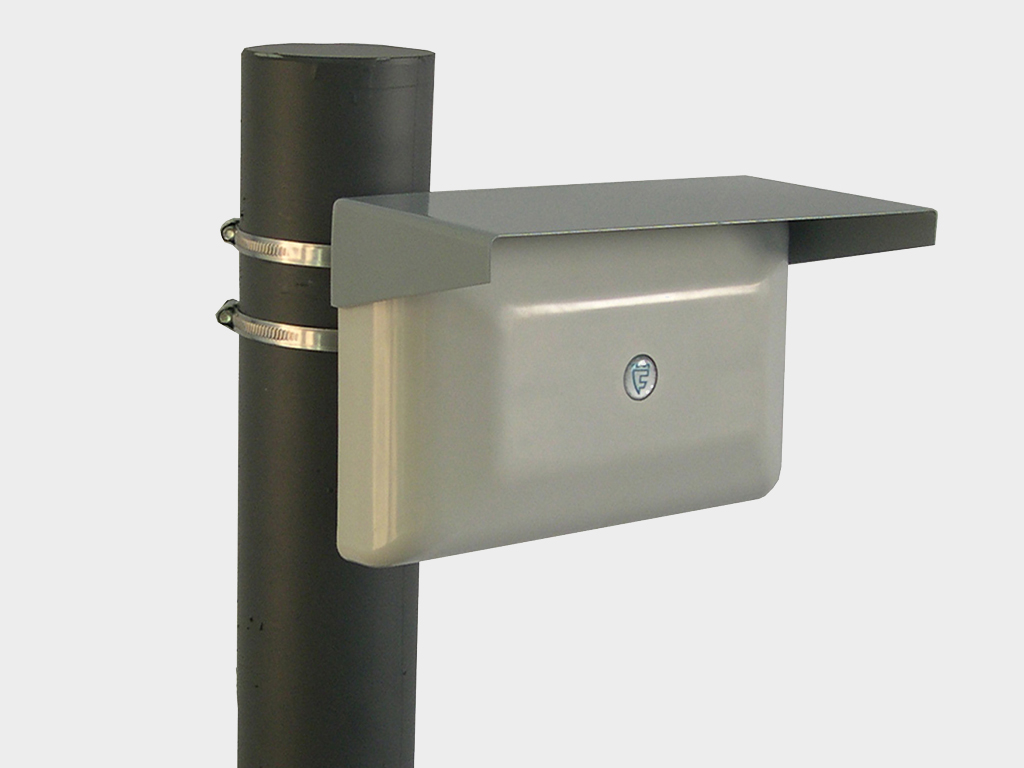

Комплект охранной сигнализации. Система охранной сигнализации предназначена для своевременного обнаружения несанкционированного проникновения в охраняемую зону. Приемно-контрольные приборы устанавливаются внутри ТМК, с возможностью выдачи сигнала на приемно-контрольную панель, расположенную в помещении диспетчерской. Система обеспечивает блокирование пространства вдоль стен и потолка охраняемого помещения однопозиционными радиолучевыми извещателями.

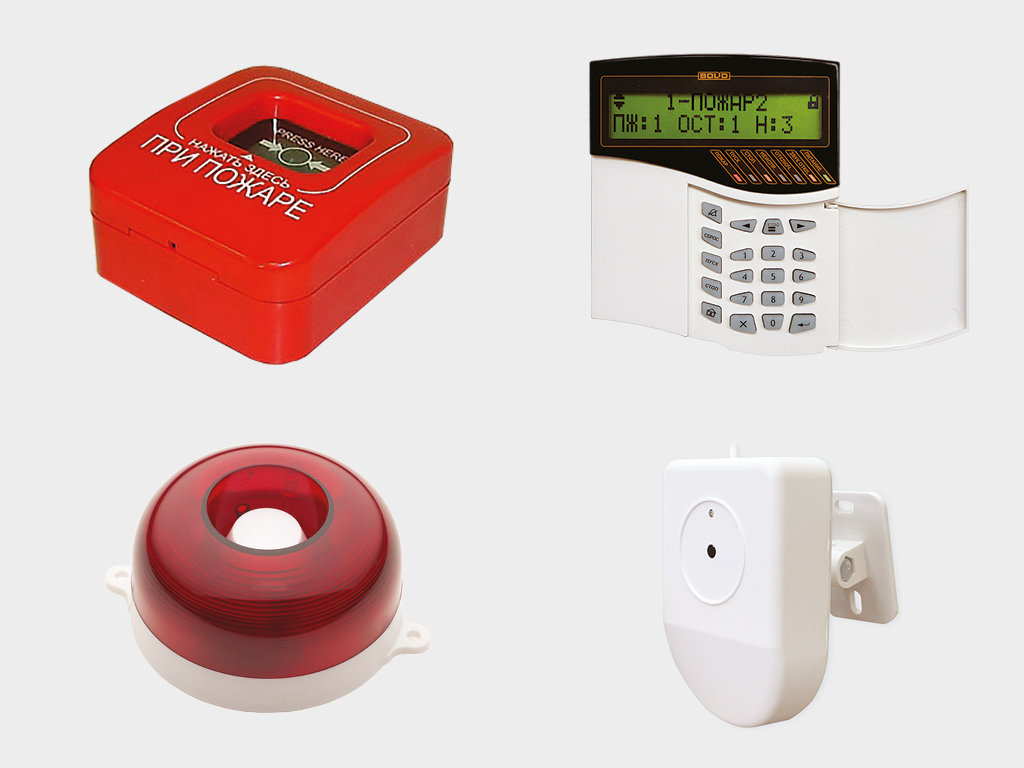

Комплект пожарной сигнализации. Пожарная сигнализация предназначена для обнаружения пожара на его начальной стадии. В качестве приемно-контрольного прибора пожарной сигнализации используется прибор управления типа «Сигнал-20». Сигнал 20 устанавливается внутри ТМК, с возможностью выдачи сигнала на приемно-контрольную панель, расположенную в диспетчерской. Системой пожарной сигнализации предусматривается использование извещателей пламени типа «Спектрон-201» и ручных пожарных извещателей. Для сообщения о возникновении пожара, с целью организации своевременной эвакуации людей, ТМК оборудуются системами звукового и светового оповещения о пожаре.

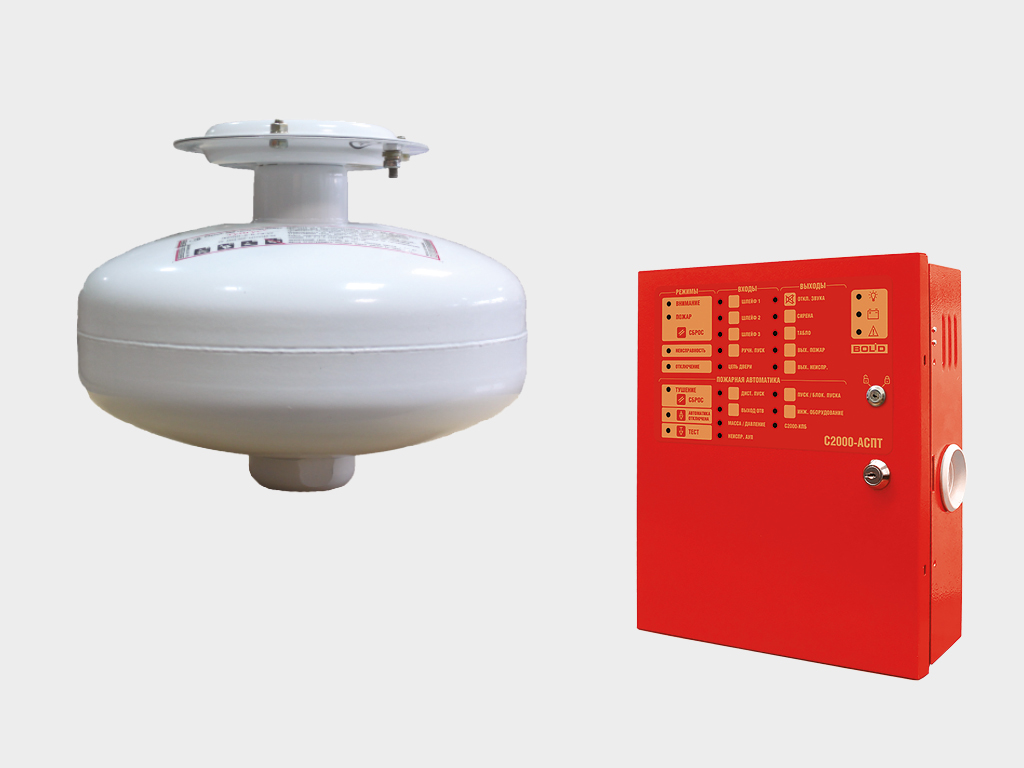

Комплект системы пожаротушения предусматривает установку модулей порошкового пожаротушения типа «Тунгус» или «Буран», предназначенных для автоматического подавления очагов пожара классов А (твердые вещества) и В (жидкие вещества).

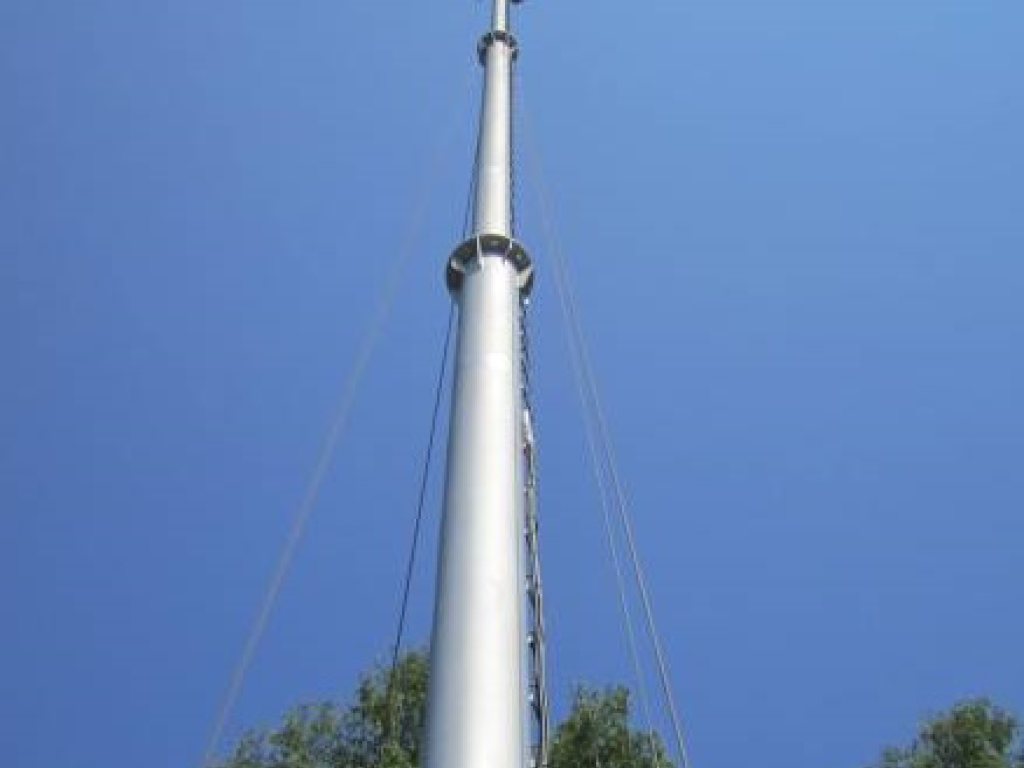

Комплект молниезащиты представляет собой систему, обеспечивающую перехват молнии и отвод ее в землю, тем самым, защищая укрытие от пожара, а также людей от поражения электрическим током в момент прямого удара молнии. Молниезащитное устройство принимает на себя ток молнии и отводит его по токоотводам в систему заземления, где энергия разряда безопасно рассеивается.

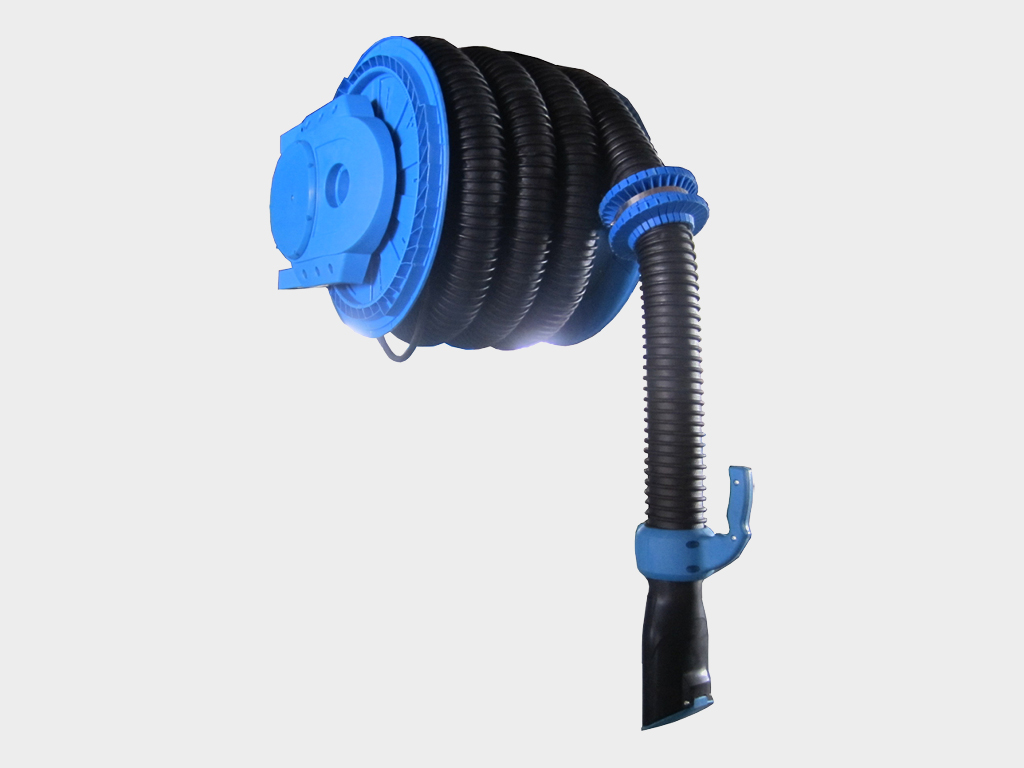

Комплект системы удаления выхлопных газов осуществляет забор газа непосредственно от выхлопной системы транспортного средства или оборудования.
Условия эксплуатации продукции Печать раздела
Безотказная и надежная работа комплекса ТМК в период эксплуатации во многом зависит от надлежащего ухода за ним, заключающегося в своевременном проведении технического обслуживания и своевременной проверке работоспособности систем в соответствии с рекомендациями руководства по эксплуатации.
Упаковка Печать раздела
Упаковка на палету Характеристики упаковки
Описание составные части комплекса ТМК подлежат постановке в штатной таре. Сборочные единицы каркаса поставляются в транспортных палетах. При формировании палет под сборочные единицы каркаса принимаются меры, исключающие деформирование плоскости металлических конструкций
Гарантийные обязательства Печать раздела
Гарантийный срок хранения — 10 лет со дня изготовления.
Гарантийные сроки эксплуатации отдельных систем ТМУ определяются паспортами на эти системы.
Гарантийный срок эксплуатации — 20 лет с учетом гарантийного срока хранения.
Дополнительное описание Печать раздела
Укрытие гражданского назначения — это проектируемое здание, одноэтажное, однопролетное, прямоугольное в плане, двухскатное, с заданной высотой в коньке и до низа несущей конструкции (нижнего пояса фермы).
Основной несущей конструкцией каркаса ТМК является однопролетная, одноэтажная, двухскатная рама с фермой и с шарнирным опиранием на фундамент.
Паспорта и сертификаты Печать раздела
Сертификат огнестойкости тентовой ткани
Сертификат огнестойкость утеплителя
Инструкции Печать раздела
Монтаж ТМК осуществляют с учетом требований СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87), рекомендаций по монтажу МДС 53-1.2001 (к СНиП 3.03.01-87), СТО НОСТРОЙ 2.10.76-2012 «Болтовые соединения. Правила и контроль монтажа, требования к результатам работ» и в соответствии с проектом производства работ (ППР) и инструкцией завода-изготовителя, которая входит в состав документации передаваемой заказчику и индивидуальна для каждого проекта.
Портфолио реализованных объектов Печать раздела
Тентовые мобильные укрытия DoorHan 24х15/24х20/24х40 м. Территория базы филиала «Дивасы» АО «Мостотрест-Сервис» (д. Никольское, Смоленская обл.)
