Автоматические раздвижные двери DH-DS35 с приводом AD-SP
Система алюминиевых профилей DH-DS35 — система раздвижных дверей, предназначенная для установки в проемы входных групп шириной до 6,2 м и высотой до 4 м. Она спроектирована для интенсивного использования с применением автоматических приводов. Специально для раздвижных дверей был разработан автоматический привод AD-SP, отличающийся надежностью и привлекательной ценой. Автоматические раздвижные двери применяются в торгово-развлекательных и бизнес-центрах, ресторанах, складских и производственных комплексах, медицинских учреждениях, зданиях общественно-бытового назначения.

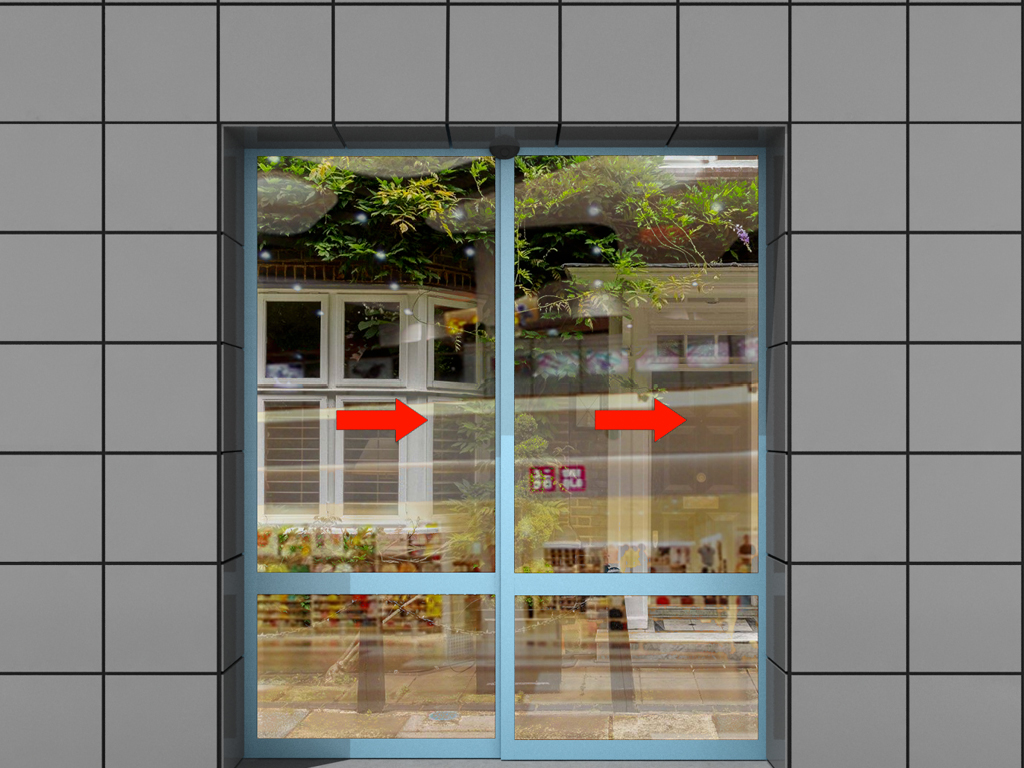

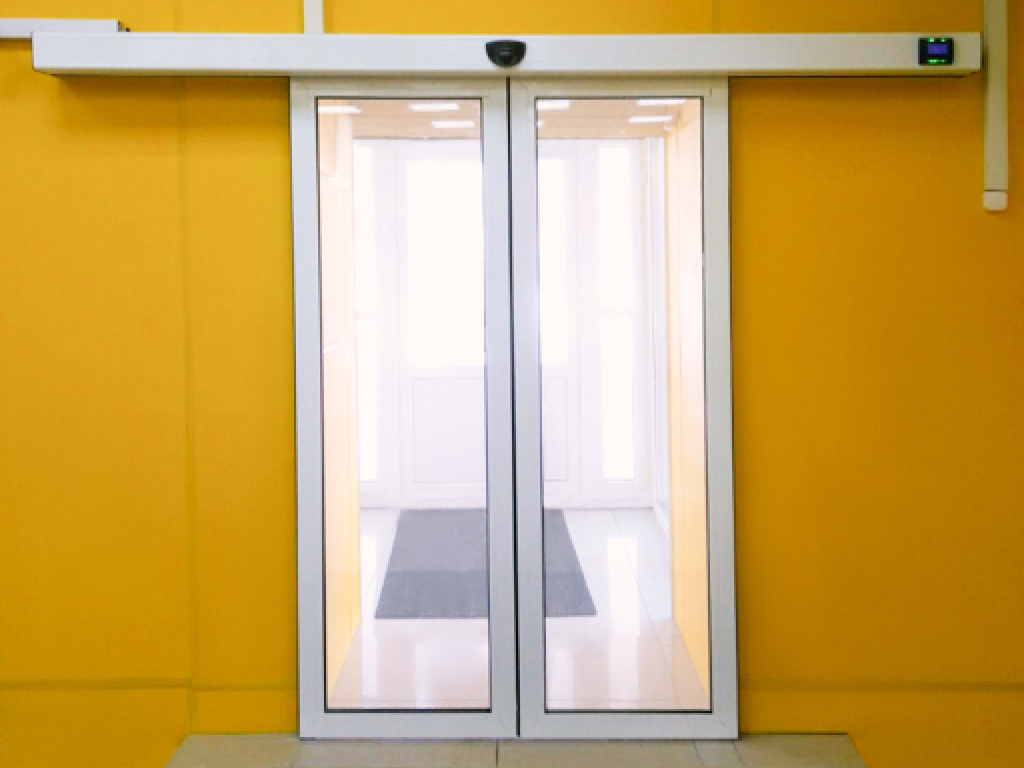

Вид на раздвижную дверь снаружи помещения

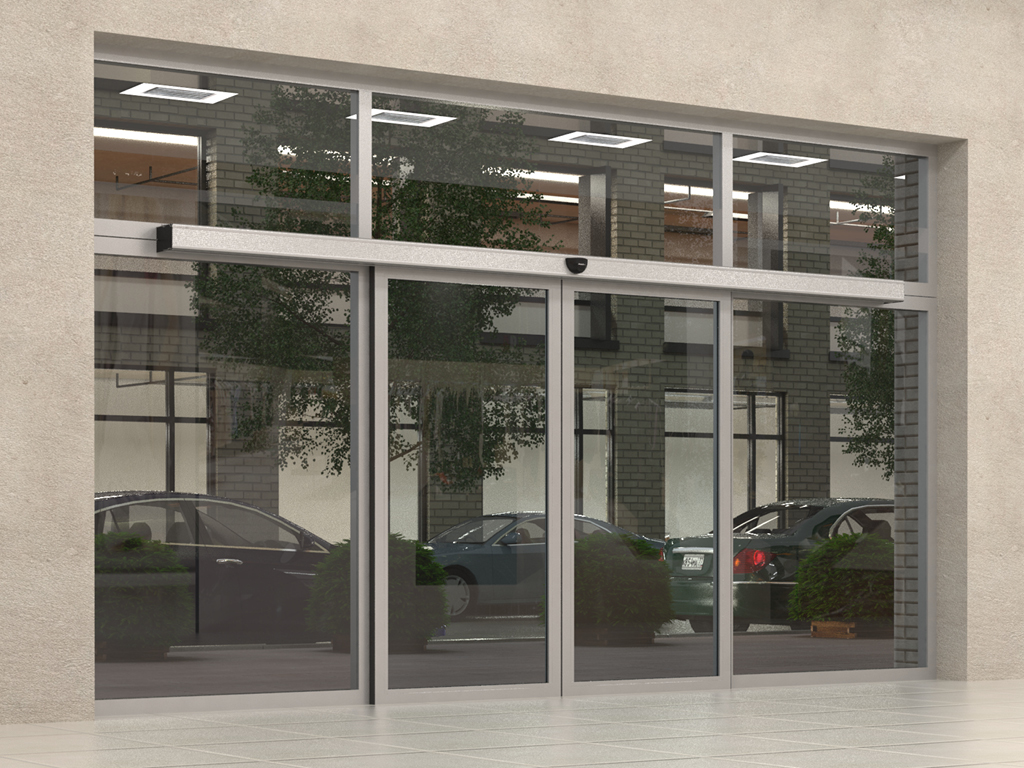

Вид на раздвижную дверь изнутри помещения
Видео
О продукте
Зона применения Печать раздела
Торговые и бизнес-центры

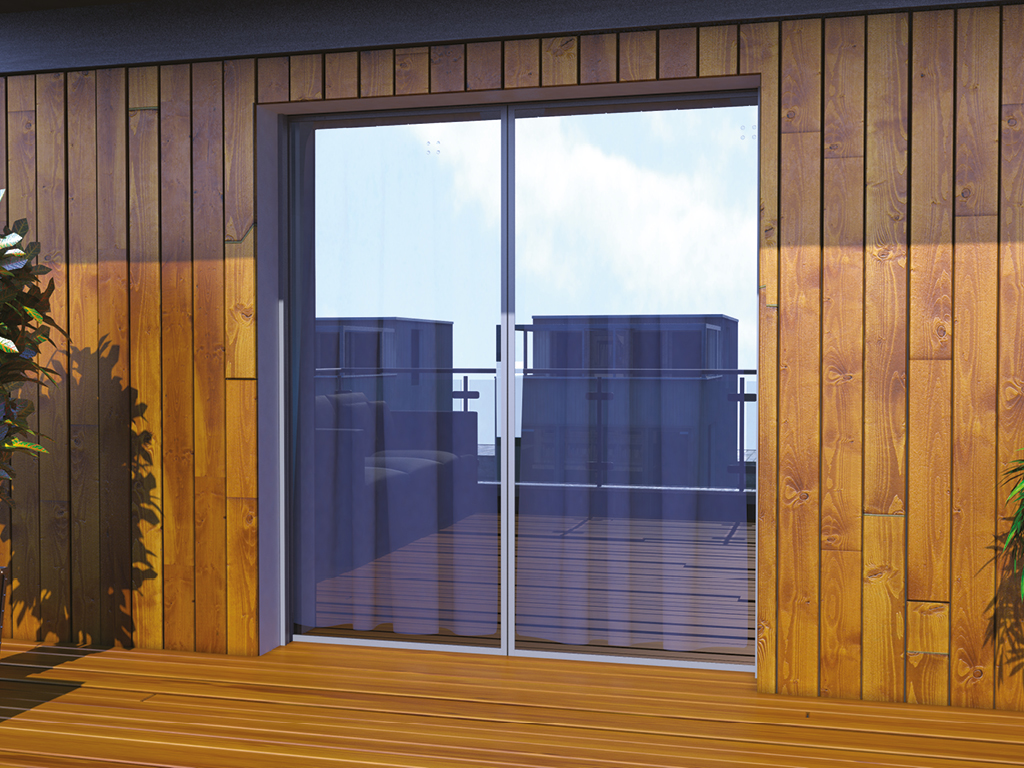

Частный сектор
Получить онлайн помощь
Дизайн Печать раздела

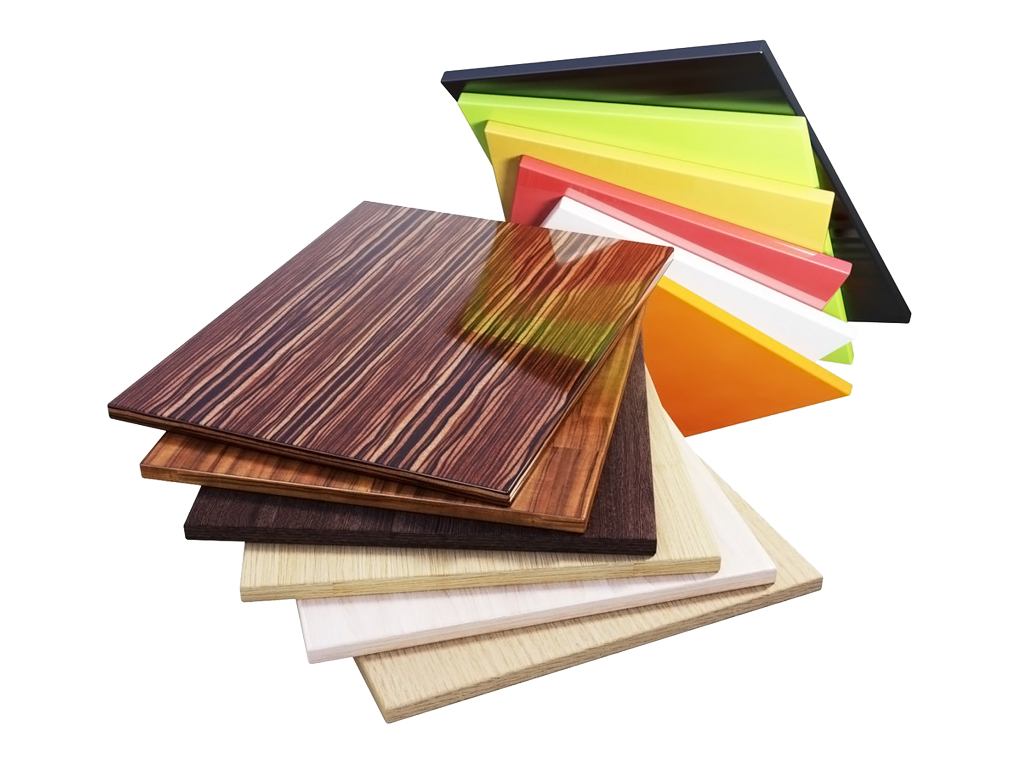

Дизайн заполнения
Заполнeние любого типа толщиной от 4 до 20 мм
Стандартные цвета
RAL 9016 белый
RAL 9006 металлик гладкий
RAL 7004 серый
RAL 1014 бежевый
RAL 2004 оранжевый
RAL 3020 красный
RAL 3005 бордовый
RAL 6018 салатовый
RAL 6005 зеленый
RAL 7016 антрацит
RAL 5005 синий
RAL 8017 коричнево-красный
RAL 9005 черный
RAL 8014 коричневый
Таблица размеров Печать раздела
Параметр
Показатель
Высота проема, мм
до 3 000
Ширина проема для одностворчатых дверей, мм
дo 2 500
Ширина проема для двустворчатых дверей, мм
дo 3 000

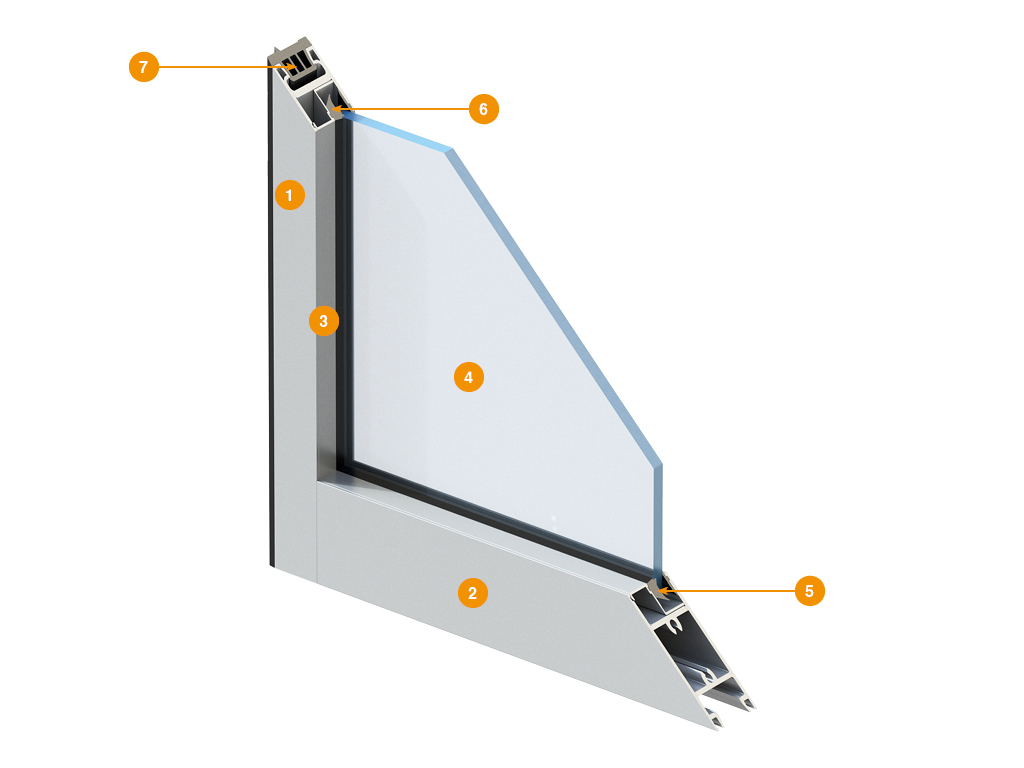

Конструкция Печать раздела
1. Профиль cтворки вертикальный
2. Профиль cтворки горизонтальный
3. Штапик
4. Заполнение 8,9 мм
5. Уплотнитель внутренний
6. Уплотнитель внешний
7. Уплотнитель центральный
Подготовка строительного объекта Печать раздела

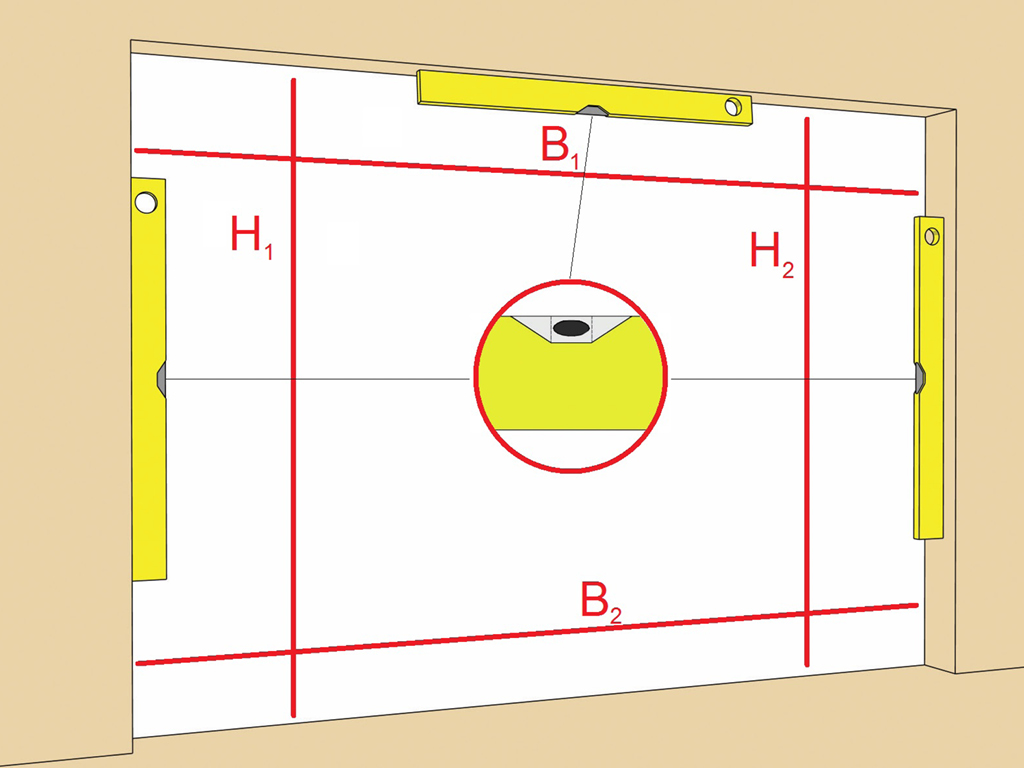

Параметры проема: Н1, H2 — высота проема (расстояние от пола до верха проема); В1, B2 — ширина проема (расстояние от левого края до правого края проема). Замер проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
Требования к строительному объекту
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

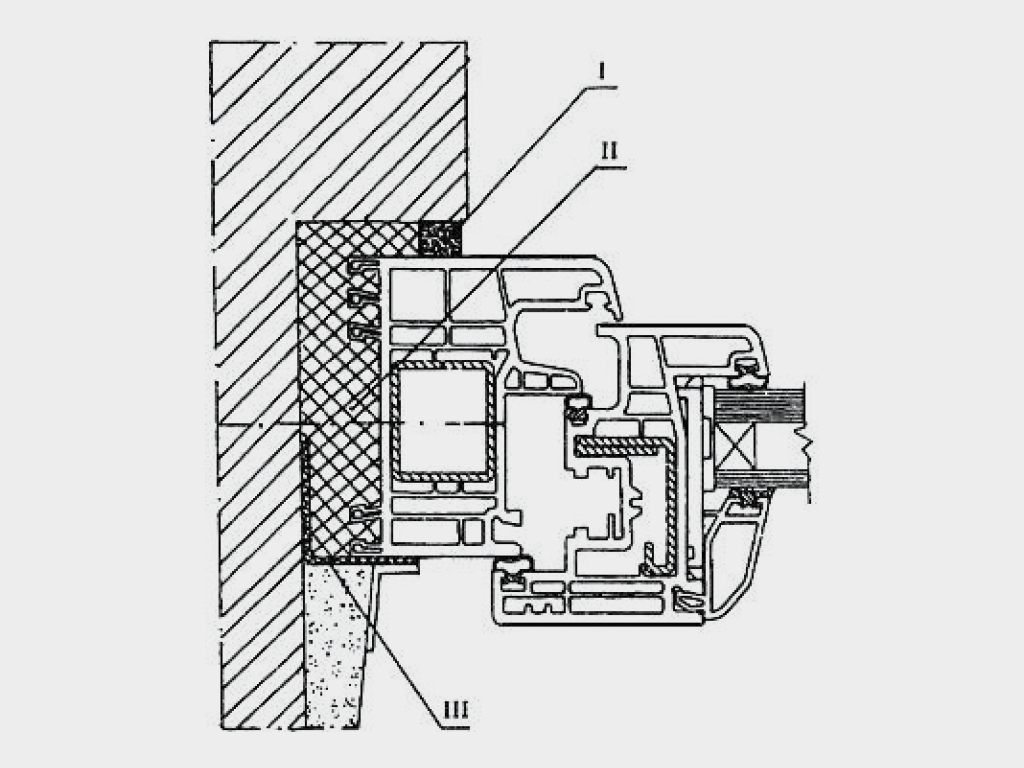

Способы монтажа Печать раздела
Мoнтаж конструкции осуществляeтся в подготовленный проем, с обязательным соблюдением ГОСТ 30971-2002, в частности с изготовлением трех контуров изоляции: I — наружный водоизоляционный паропроницаемый слой; II — центральный теплоизоляционный слой; III — внутренний пароизоляционный слой
Стандартные конструктивные решения Печать раздела

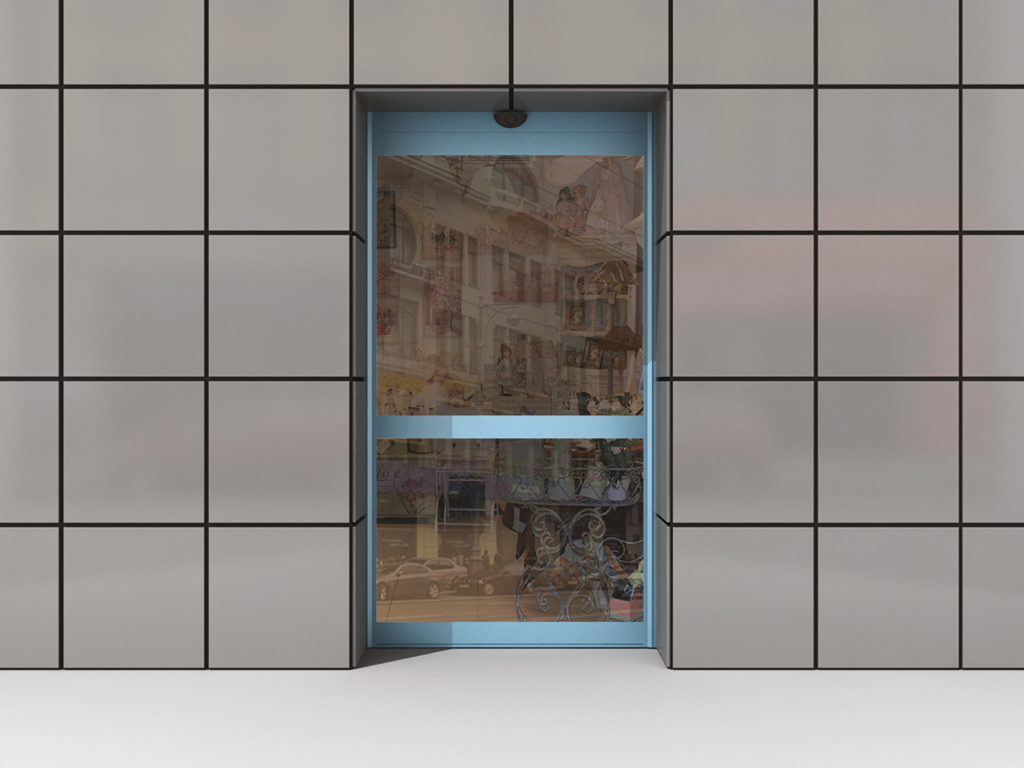

Одностворчатая дверь
Одностворчатая дверь
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
до 3 000
B, мм Ширина проема
до 2 500

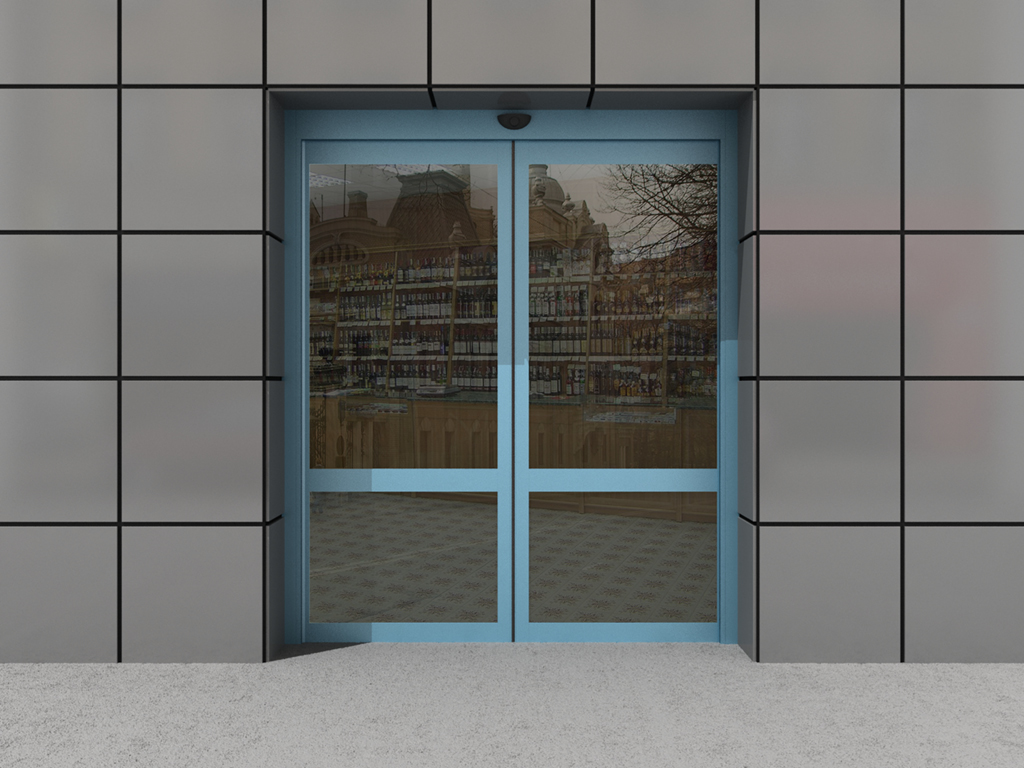

Двустворчатая дверь
Двустворчатая дверь
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
дo 3 000
B, мм Ширина проема
дo 3 000

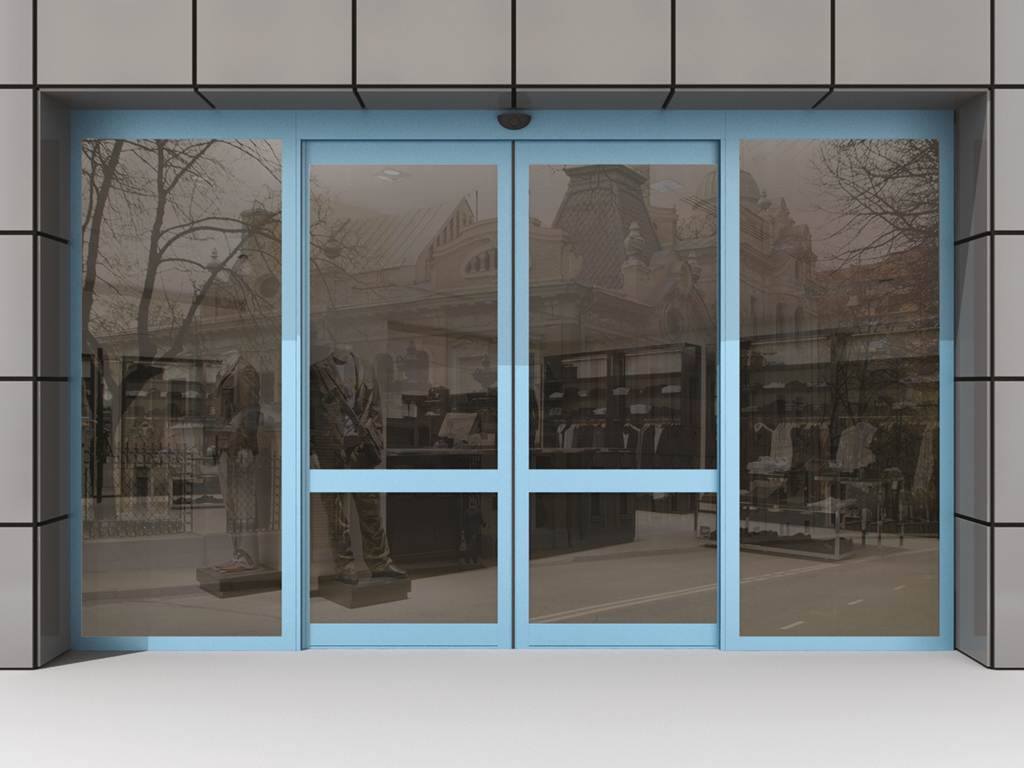

Двустворчатая дверь c двумя неподвижными створками
Двустворчатая дверь c двумя неподвижными створками
Усл. обозначение, наименование параметра
Расчетная формула
B, мм Ширина проема
до 6 000
H, мм Высота проема
до 3 000

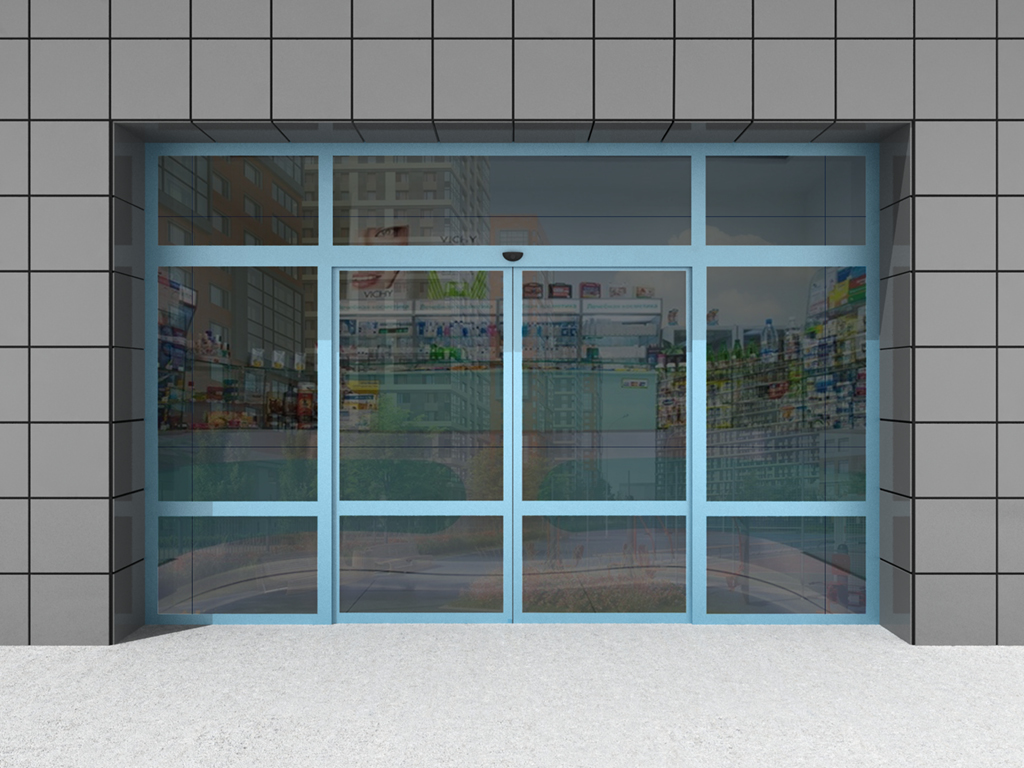

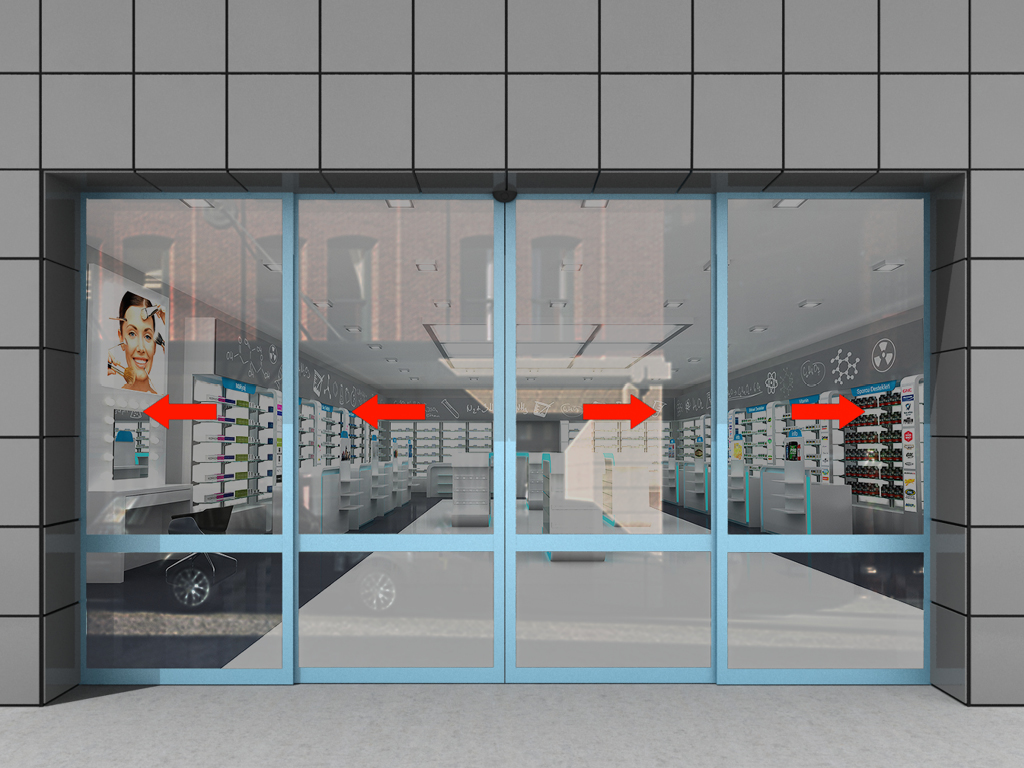

Двустворчатая дверь с двумя неподвижными створками и фрамугой
Двустворчатая дверь с двумя неподвижными створками и фрамугой
Усл. обозначение, наименование параметра
Расчетная формула
B, мм Ширина проема
от 2006 до 6200
H, мм Высота проема
от 2400 до 4000
W, мм Ширина прохода
от 1200 до 3000
K, мм Высота прохода
от 2000 до 3000

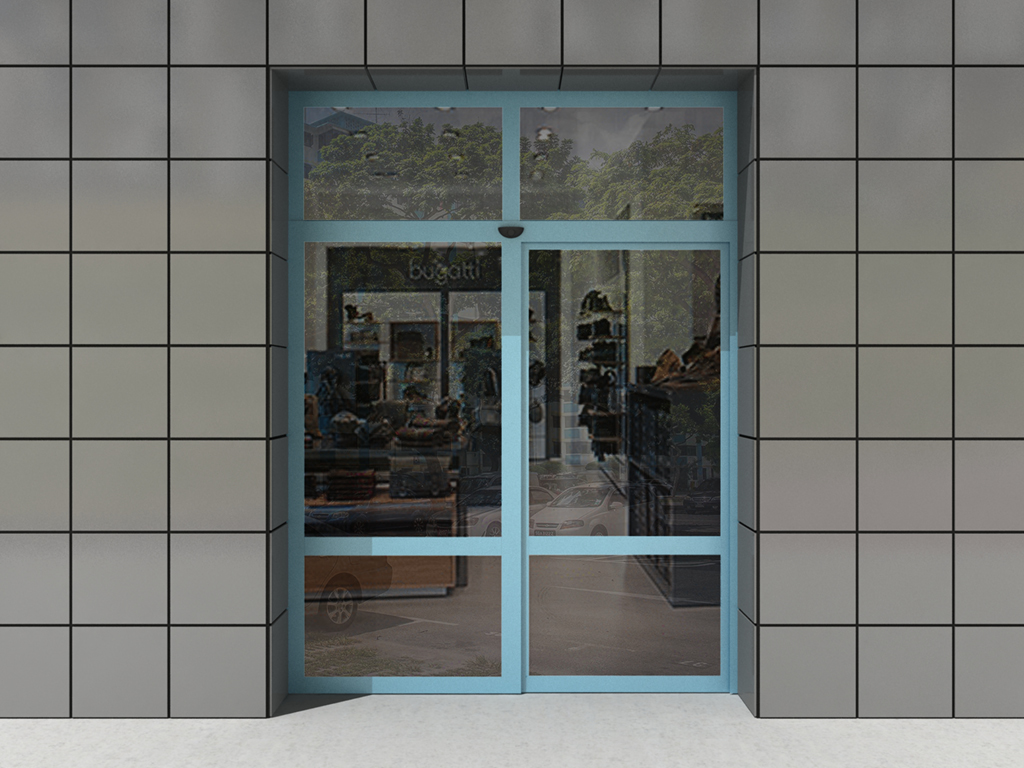

Одностворчатая дверь с одной неподвижной створкой и фрамугой
Одностворчатая дверь с одной неподвижной створкой и фрамугой
Усл. обозначение, наименование параметра
Расчетная формула
B, мм Ширина проема
от 1184 до 6200
H, мм Высота проема
от 2400 до 4000
W, мм Ширина прохода
от 700 до 3000
K, мм Высота прохода
от 2000 до 3000
Базовая комплектация Печать раздела

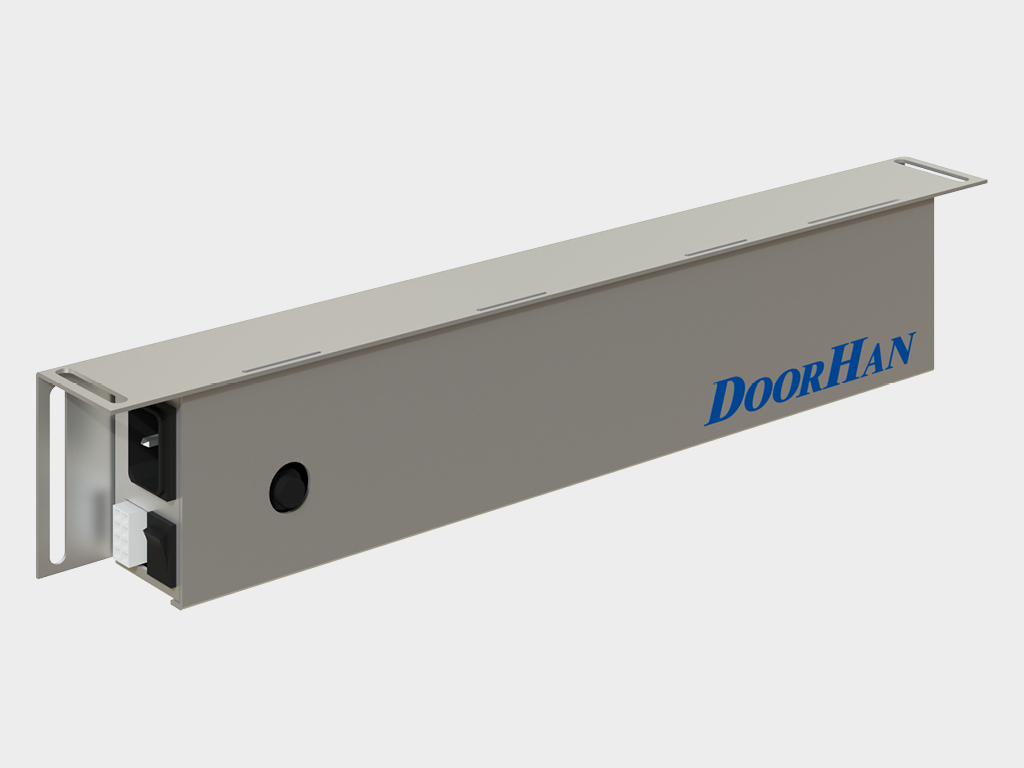

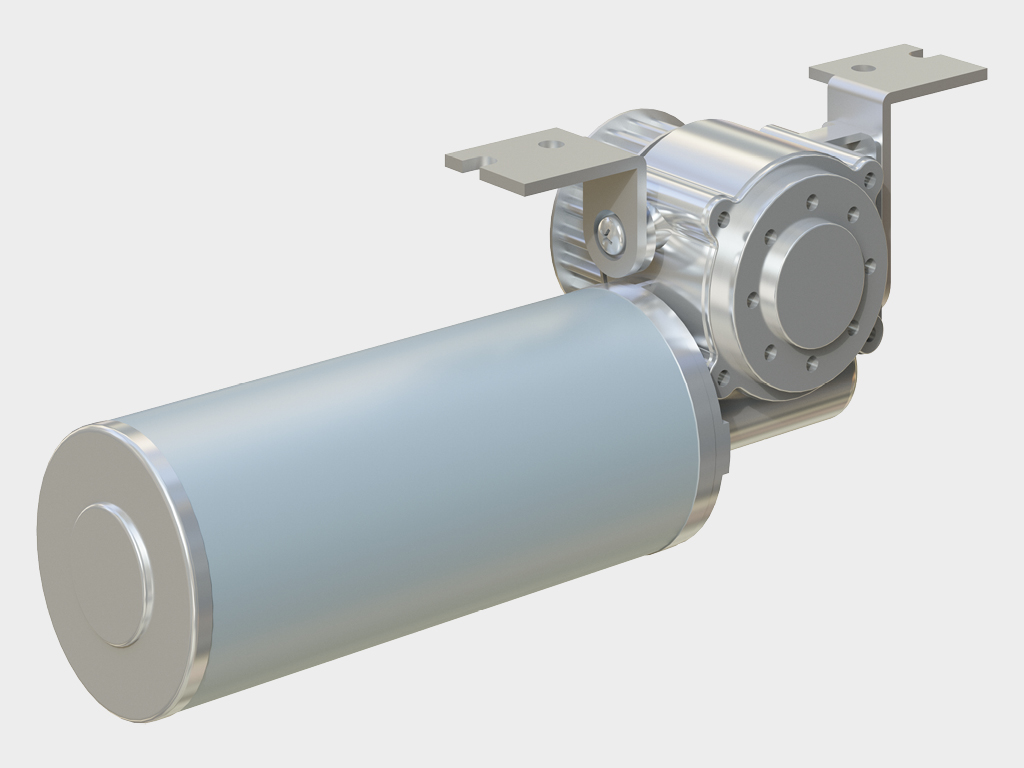

Электродвигатeль (арт. AD-01SP)
Контроллер (арт. AD-03SP)

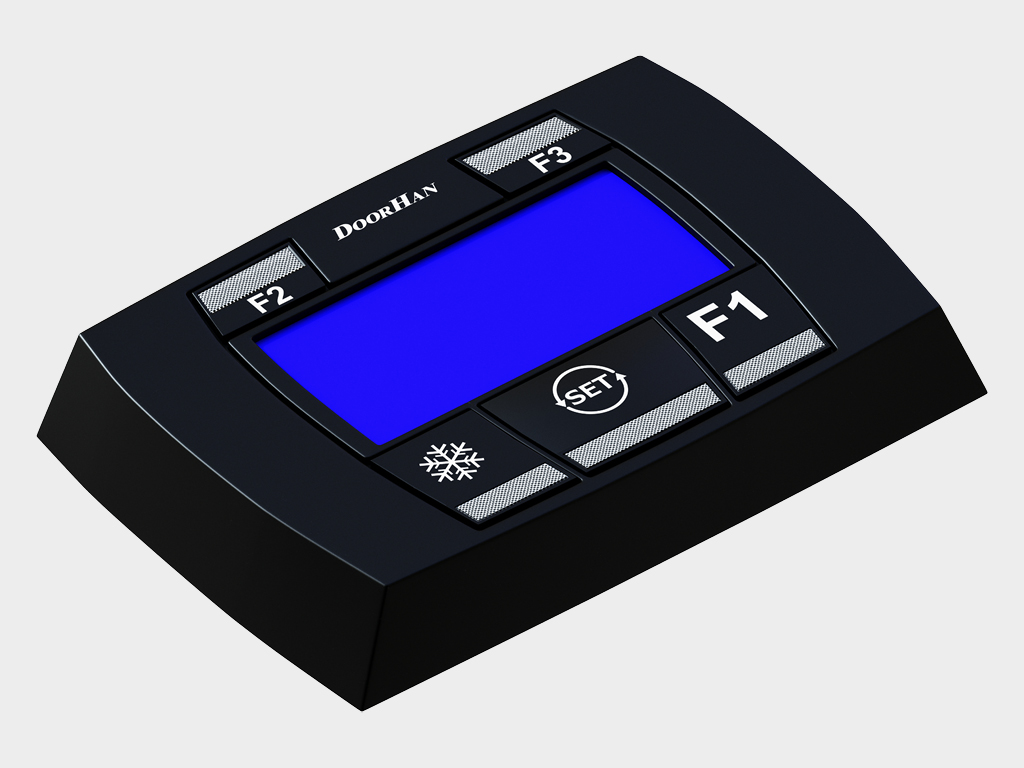

Переключатель режимов с дисплеем (арт. AD-08SP)

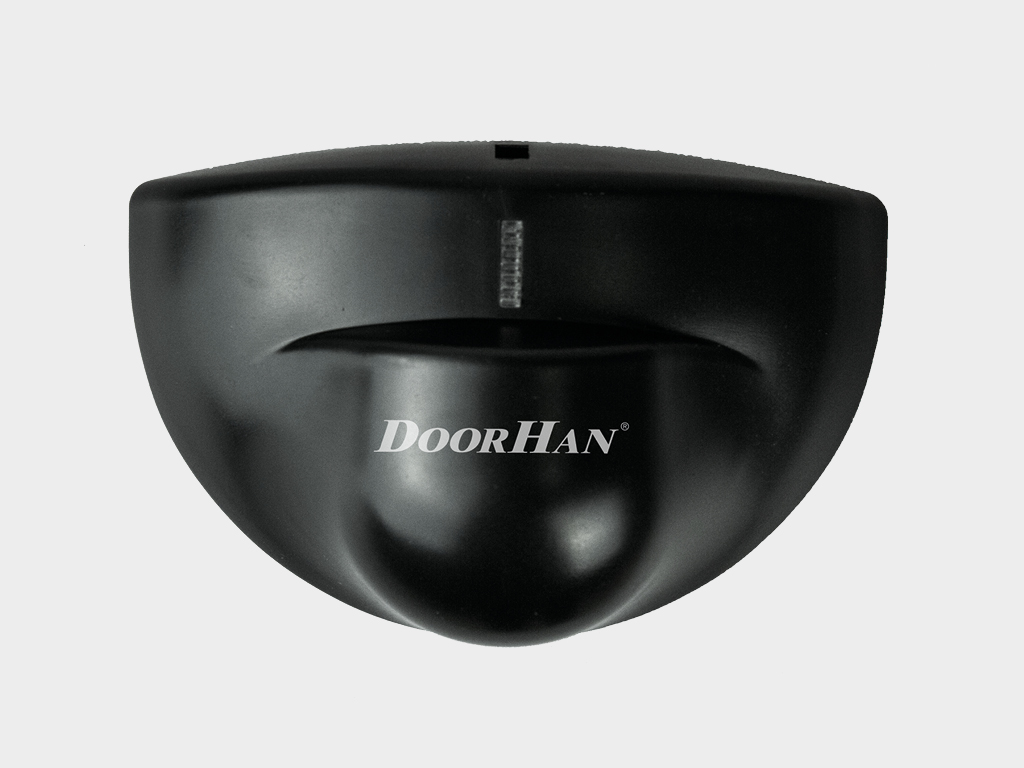

Датчик движения (арт. AD-06, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)

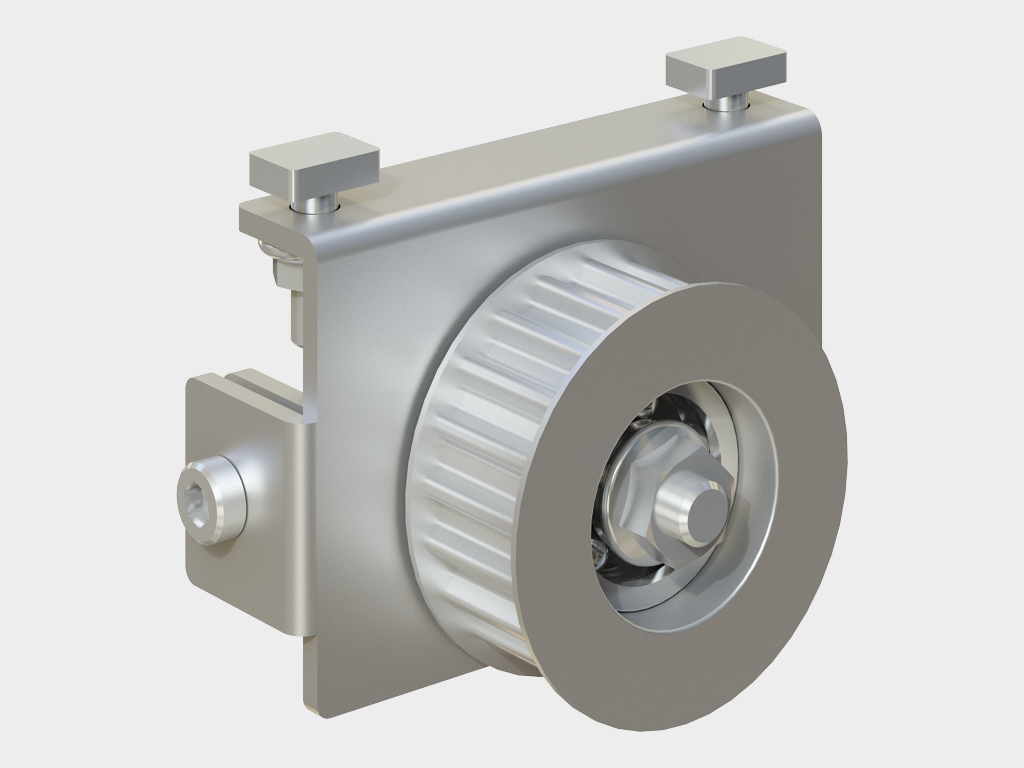

Натяжной ролик (арт. AD-14SP, 1 шт.)

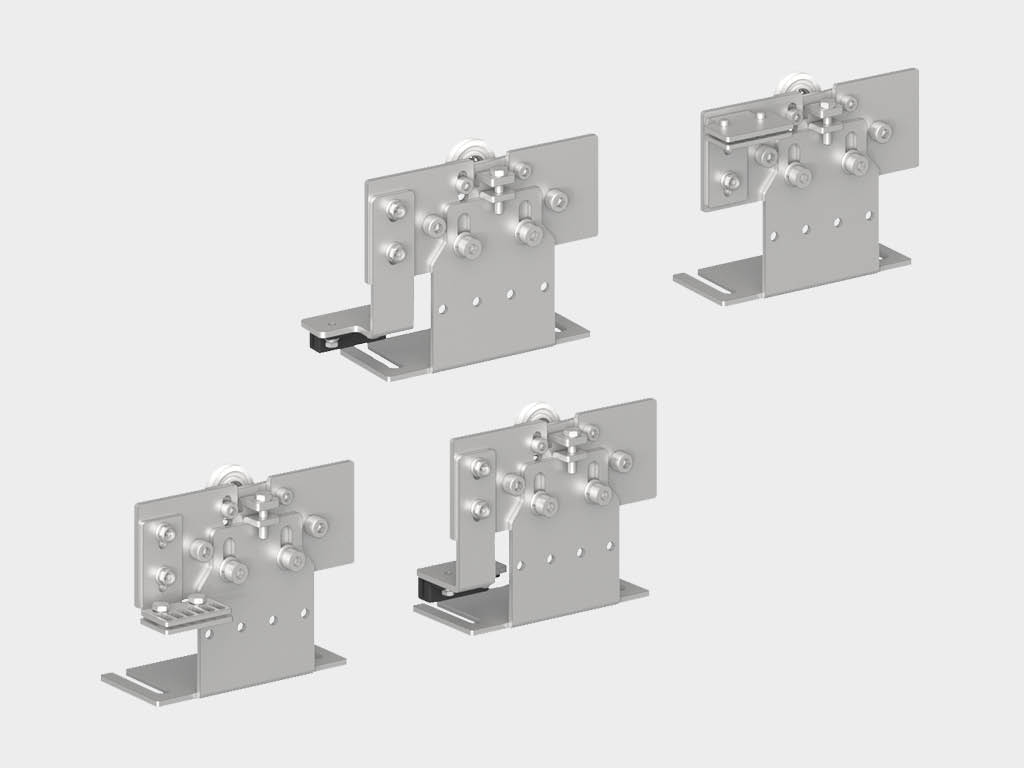

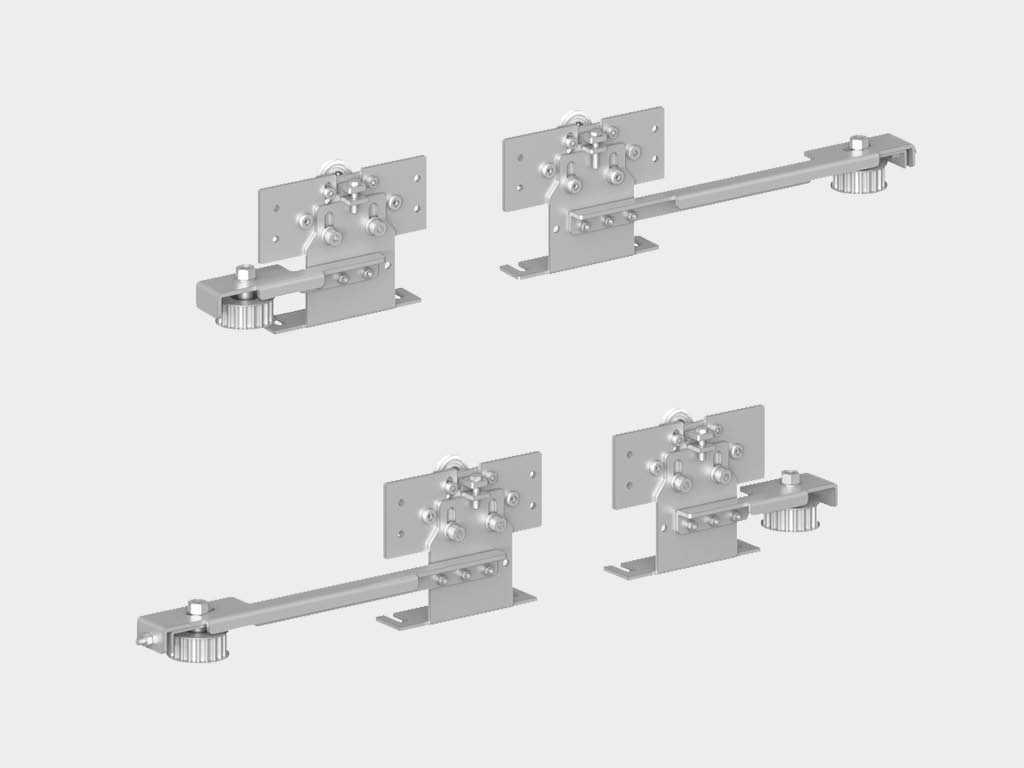

Комплект кареток (арт. AD-15SP, 4 шт.)

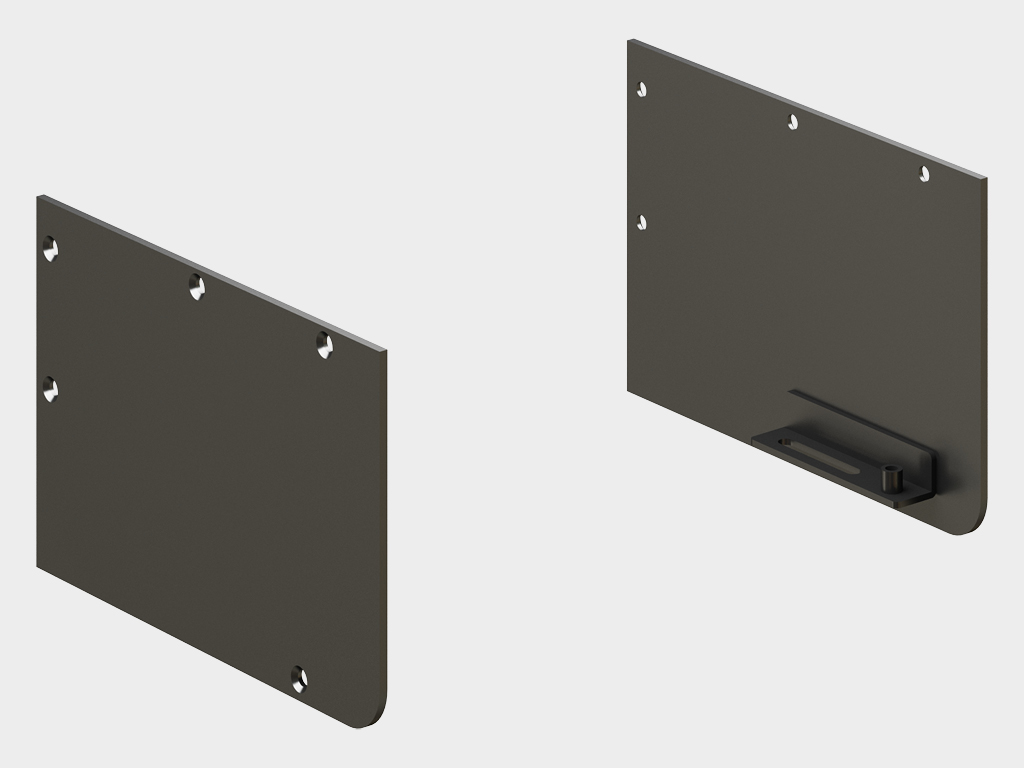

Комплект боковых крышек короба привода (арт. AD-16SP, 2 шт.)

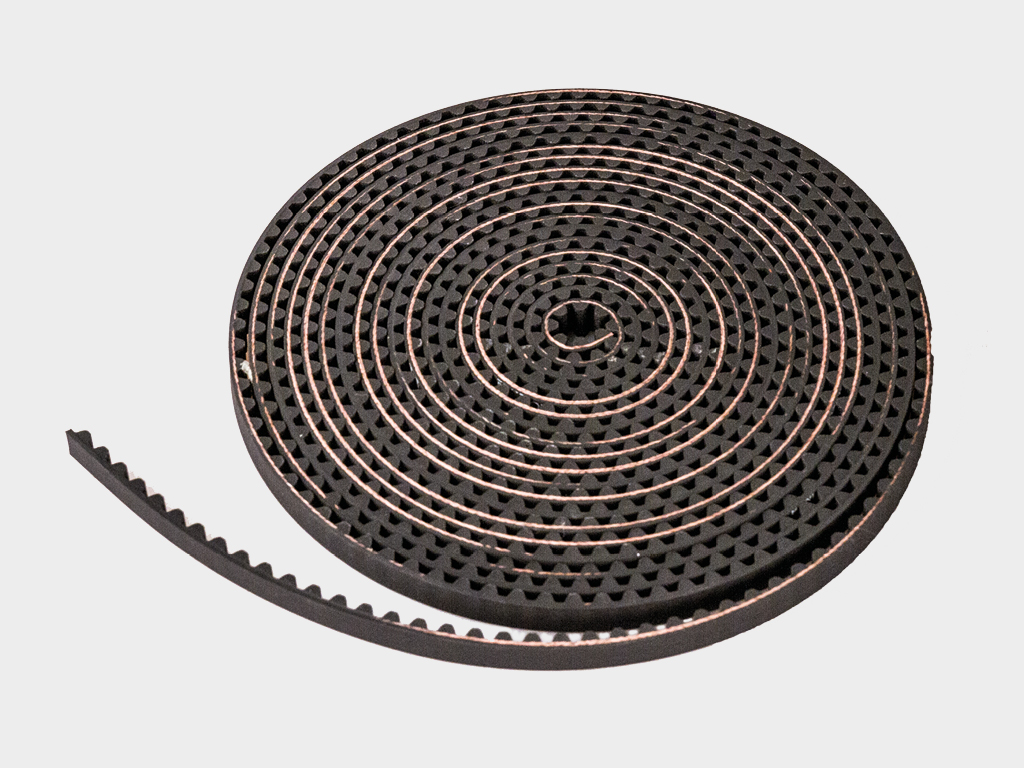

Приводной ремень (арт. AD-17, 11 м)

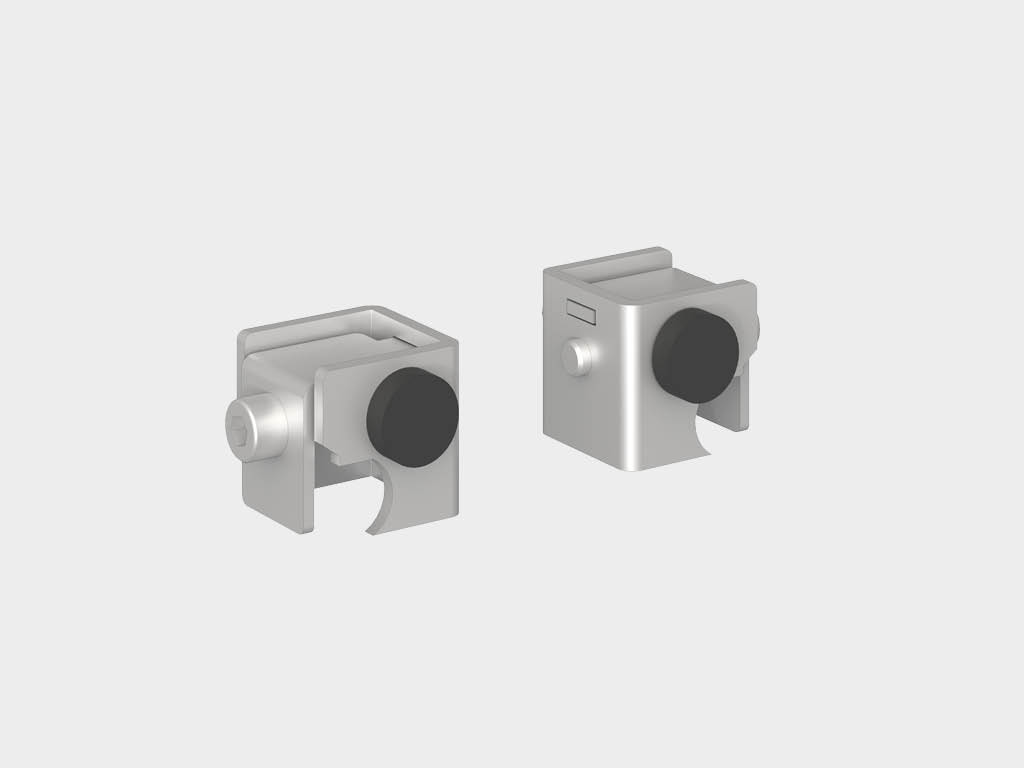

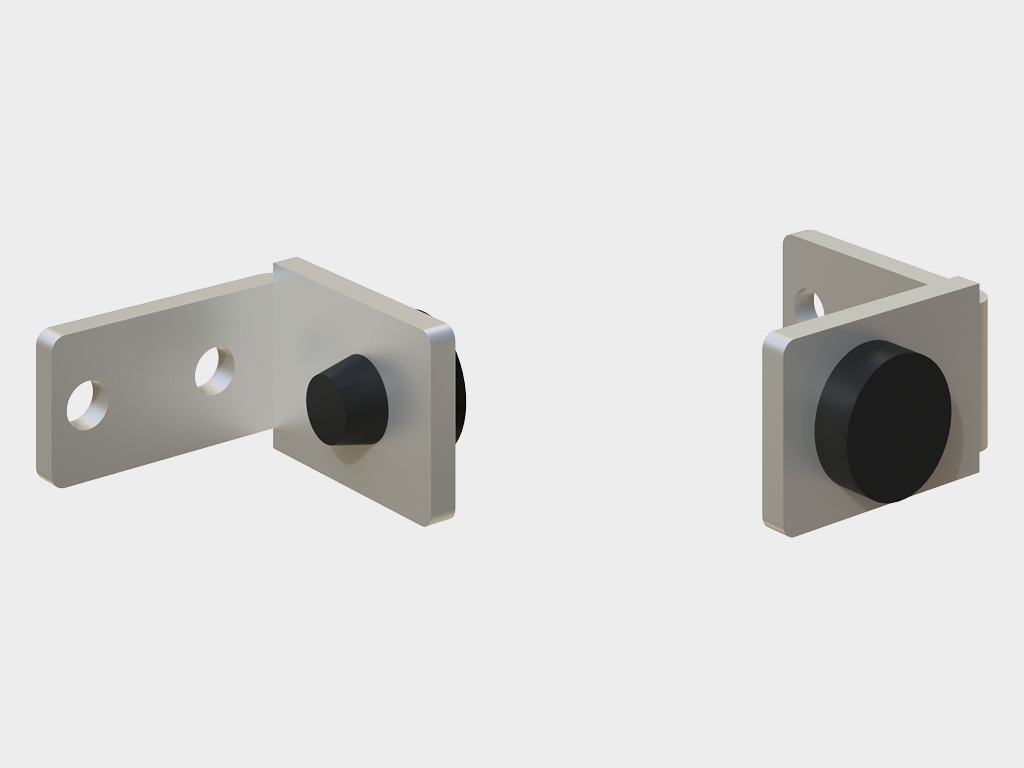

Комплект стопоров (арт. AD-19SP, 2 шт.)
Комплект держателей ремня (арт. AD-20SP, 2 шт.)

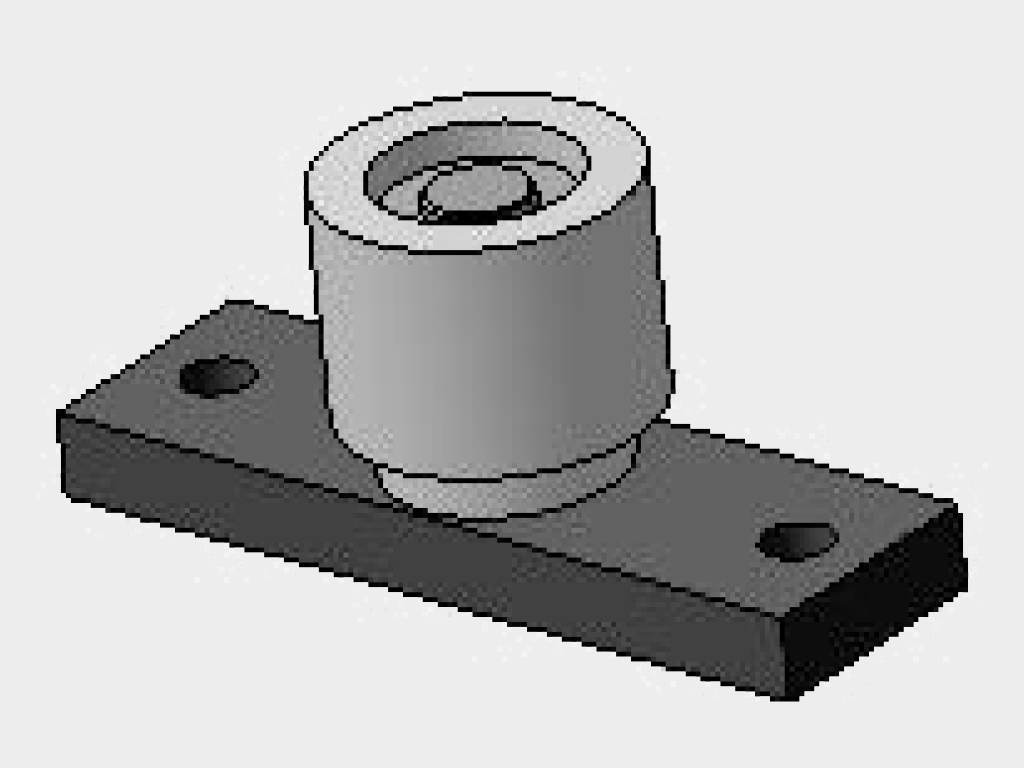

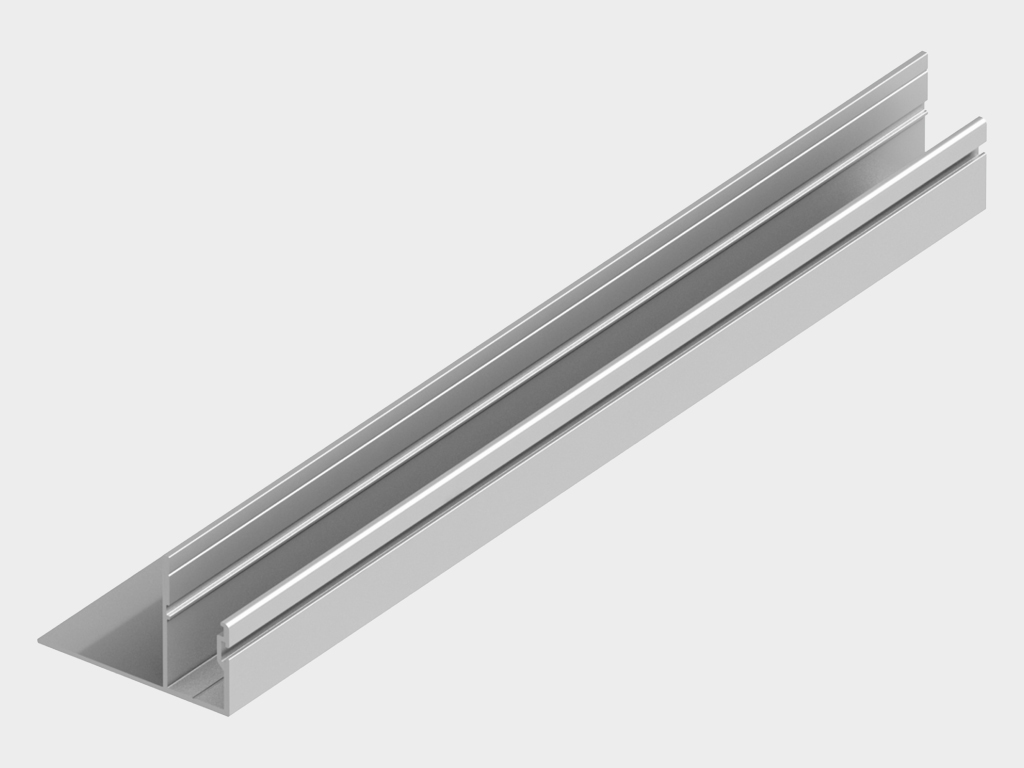

Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Короб привода с крышкой (арт. AHDS35 2009, 2011, 2012)

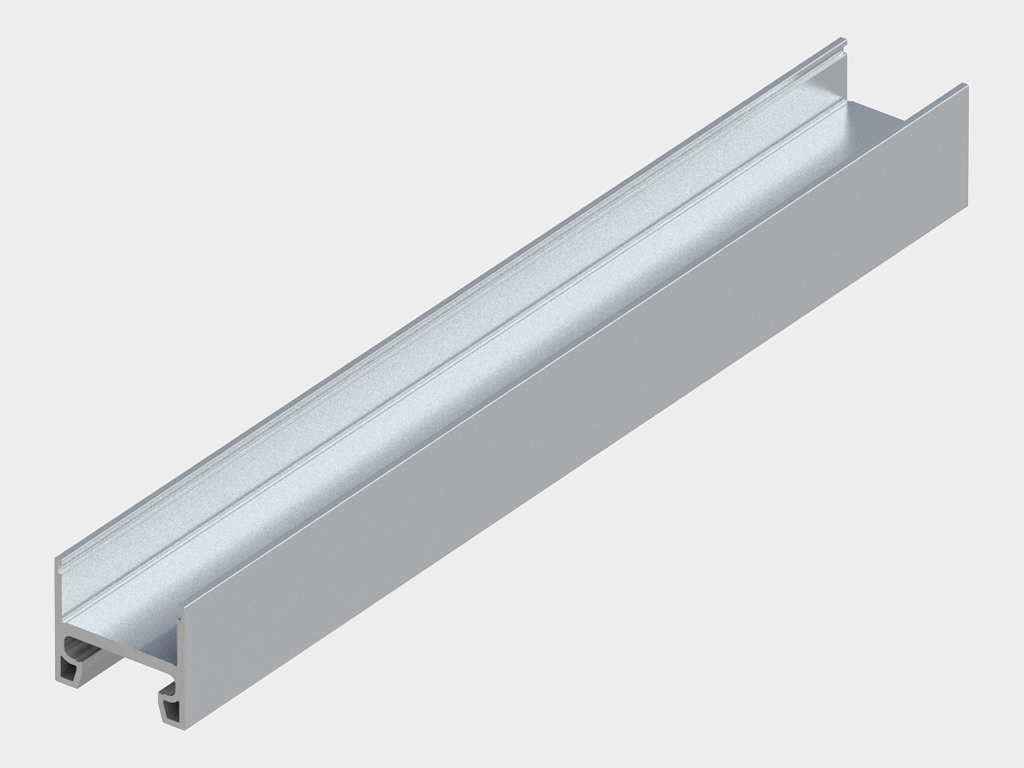

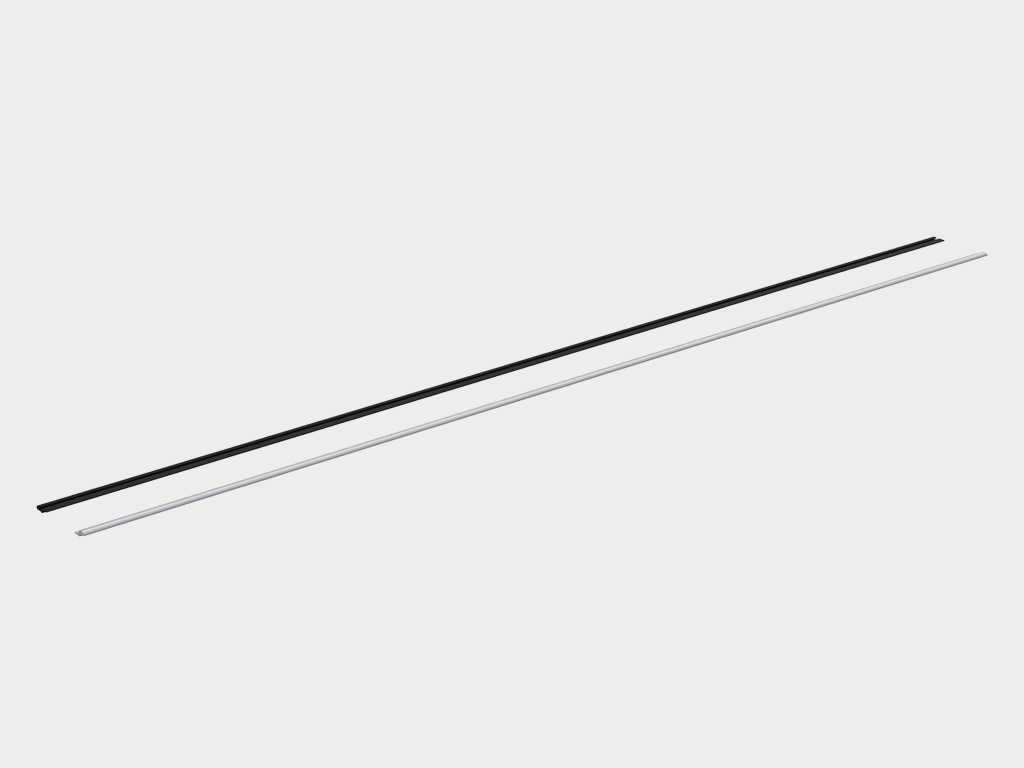

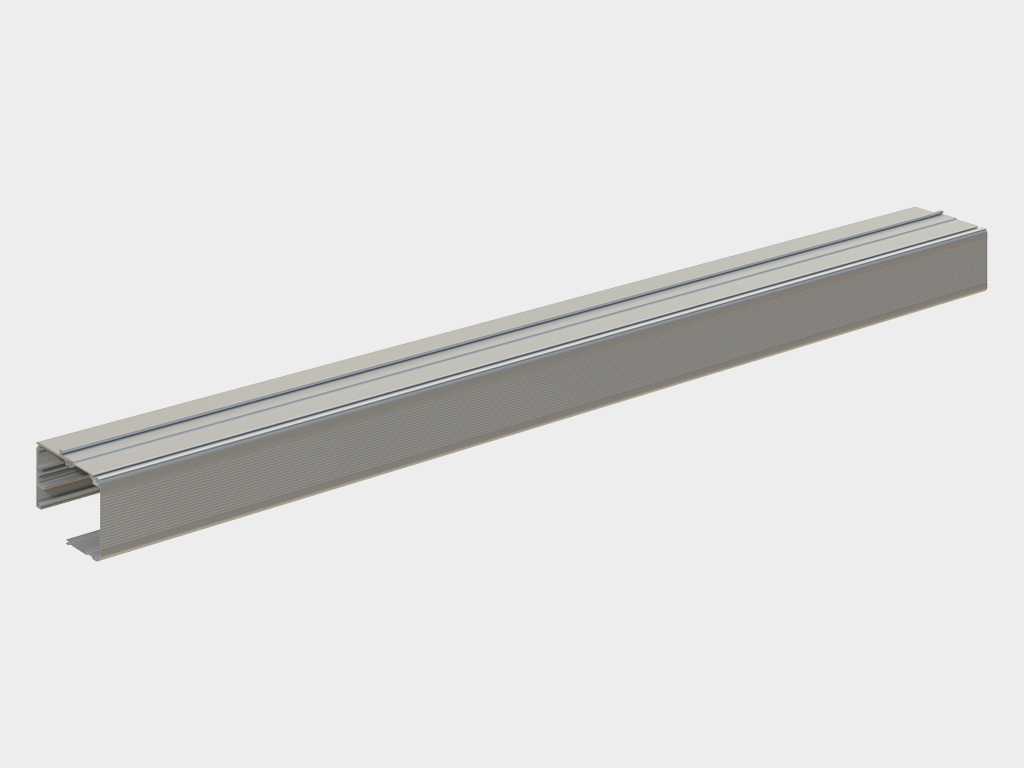

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29)
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35мм (арт. AHDS35 0106.FREZ)

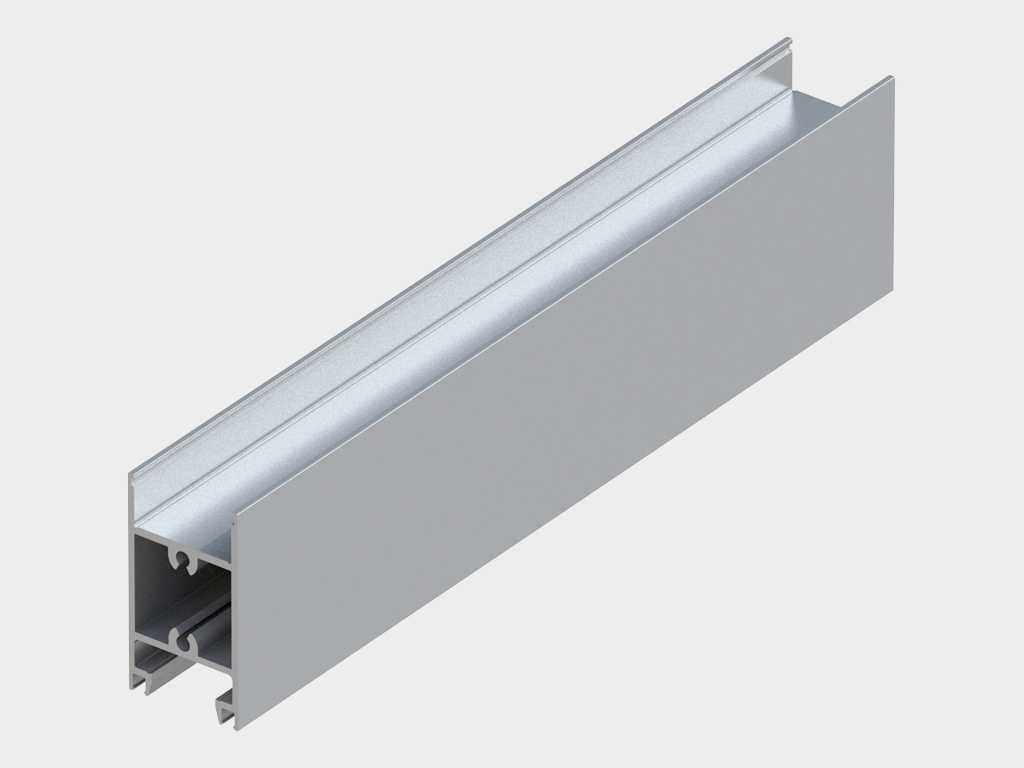

Профиль створки горизонтальный 64 × 35мм (арт. AHDS35 0108)

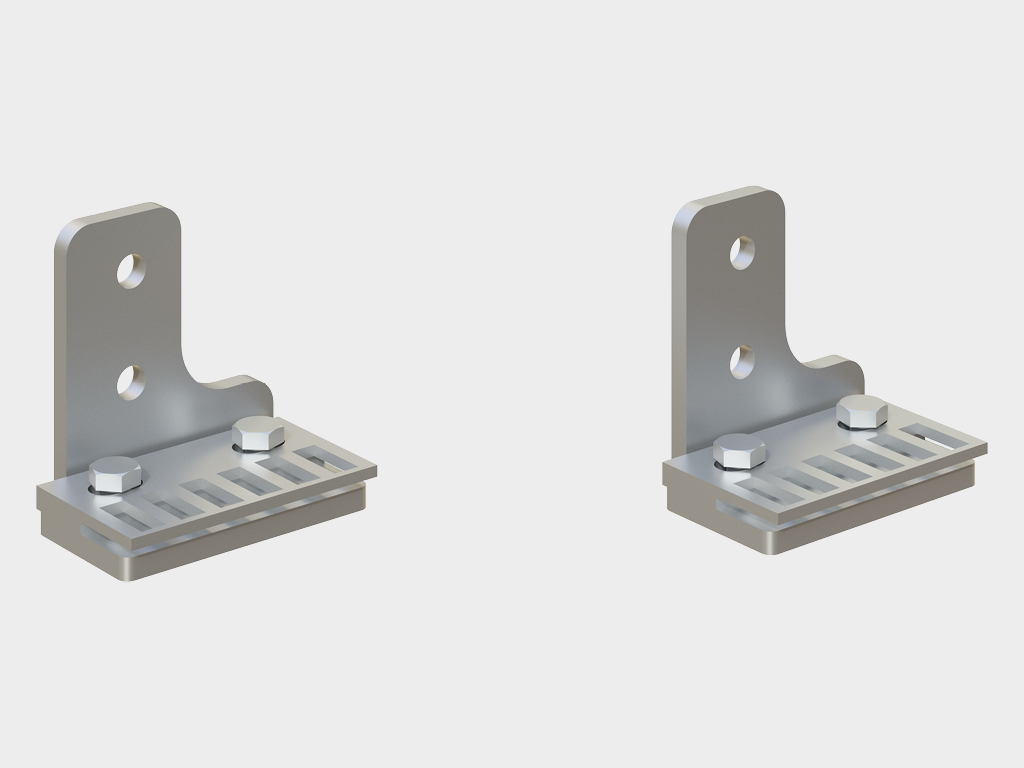

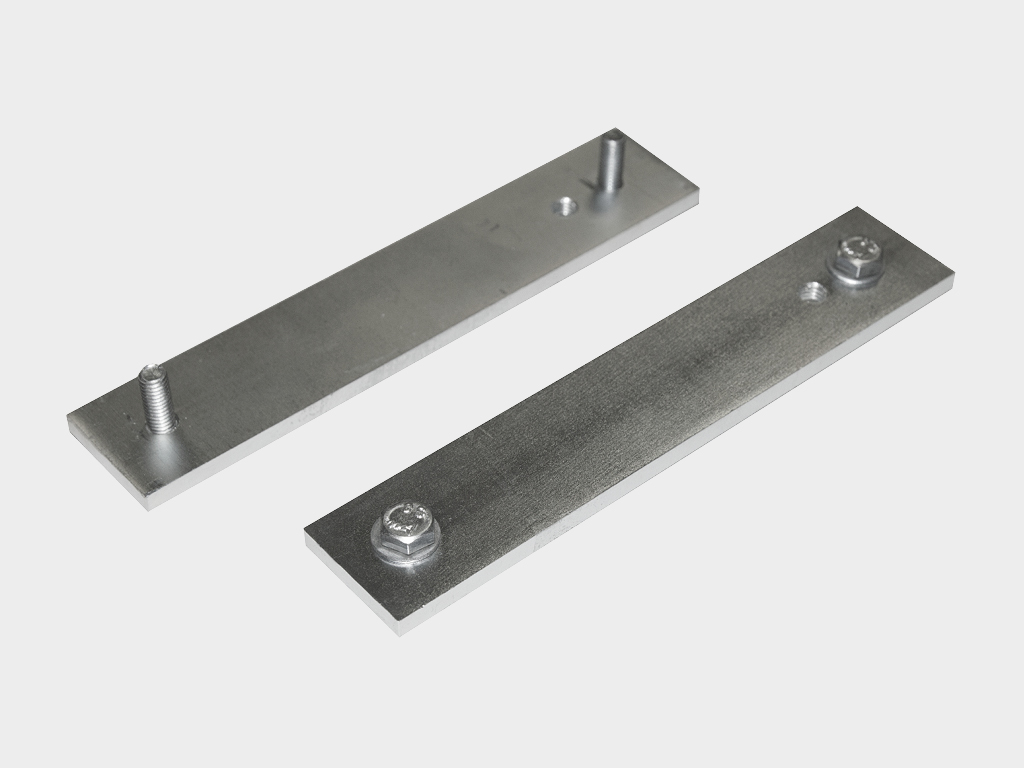

Комплект закладных пластин (арт. AD-100KIT, 2 комп.)
Дополнительная комплектация Печать раздела

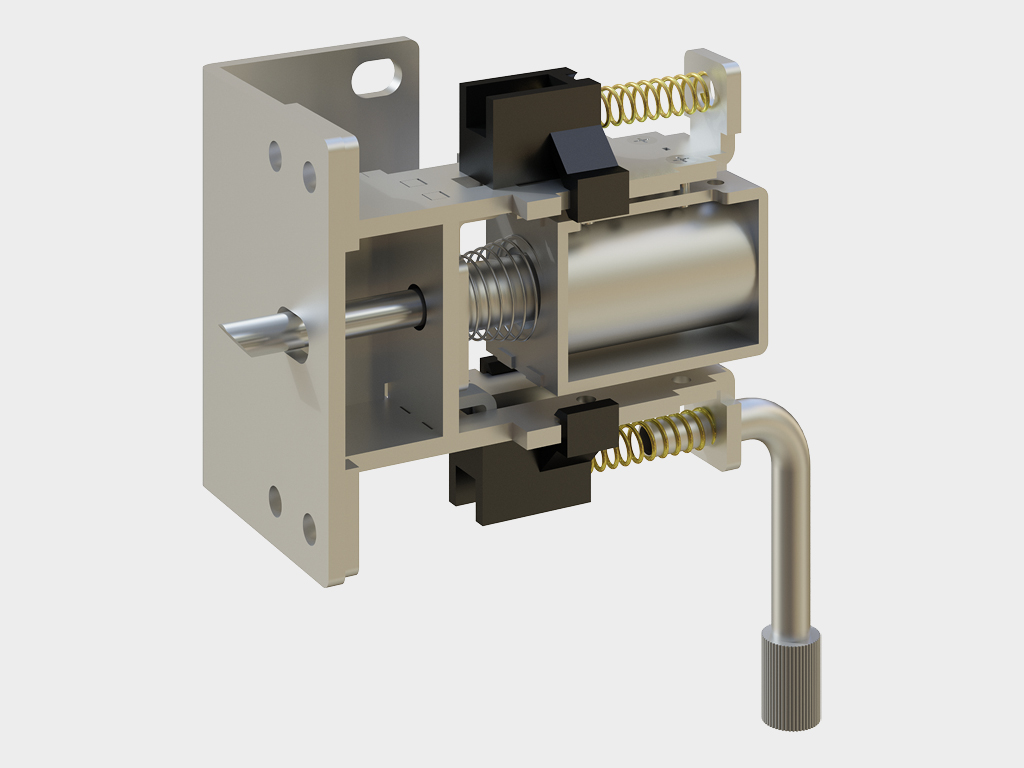

AD-07SP — электромеханический замок обеспечивает надeжную защиту от несанкционированного проникновения

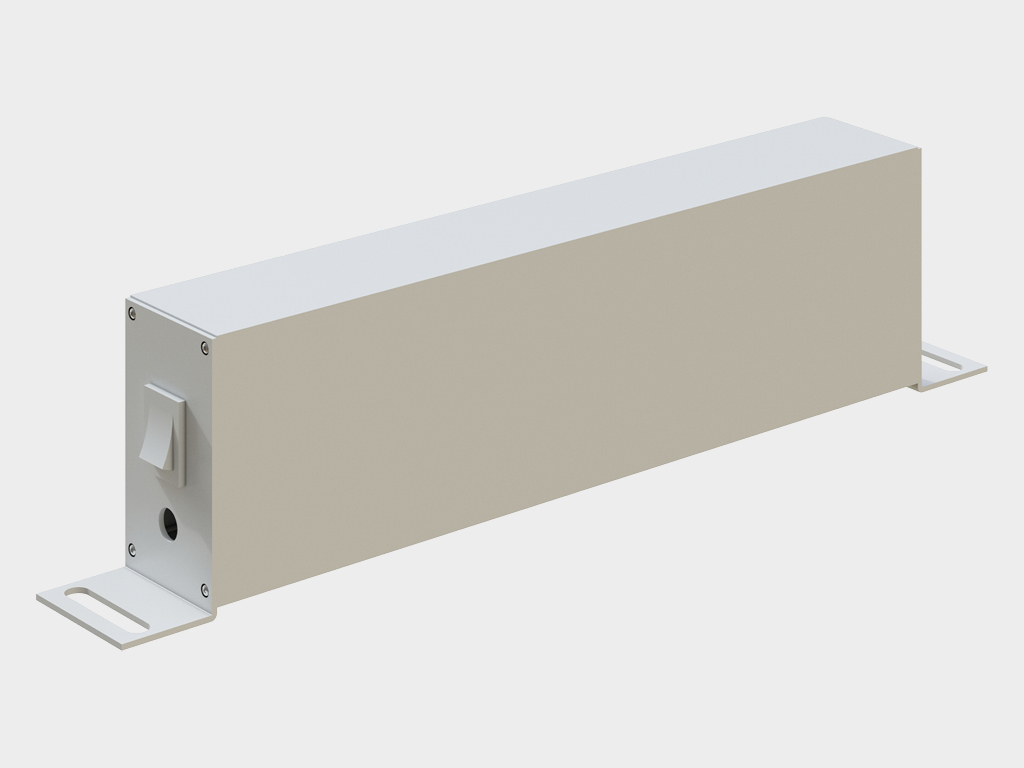

AD-07 — аккумулятoрная батарея (емкость 0,8 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)

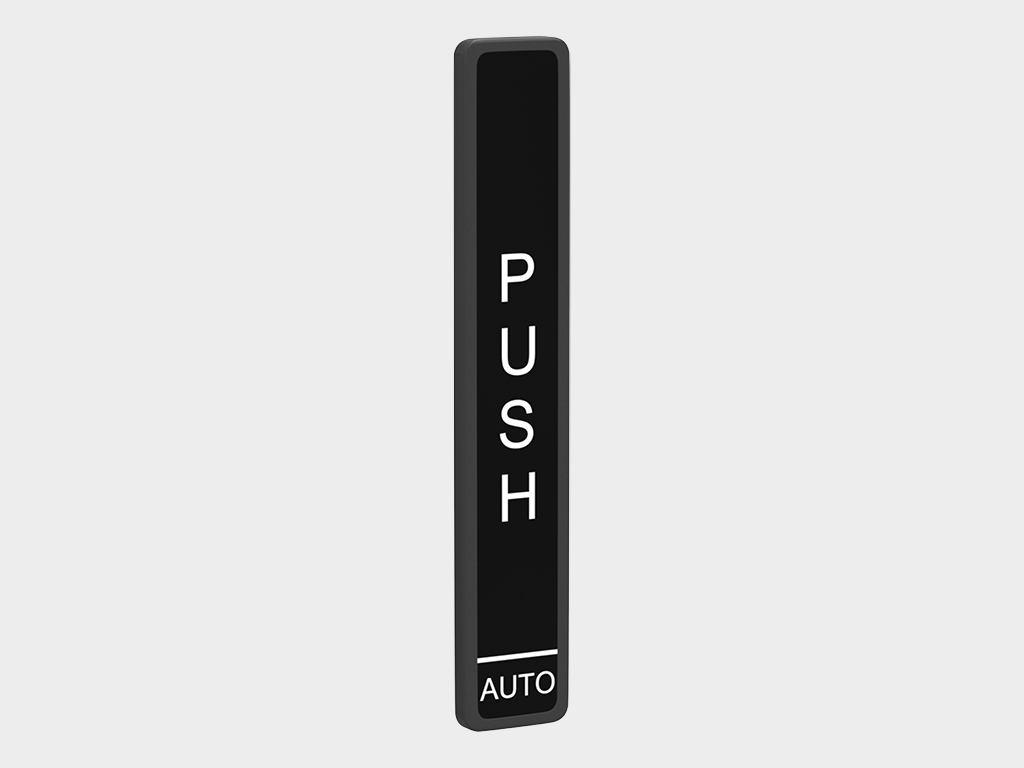

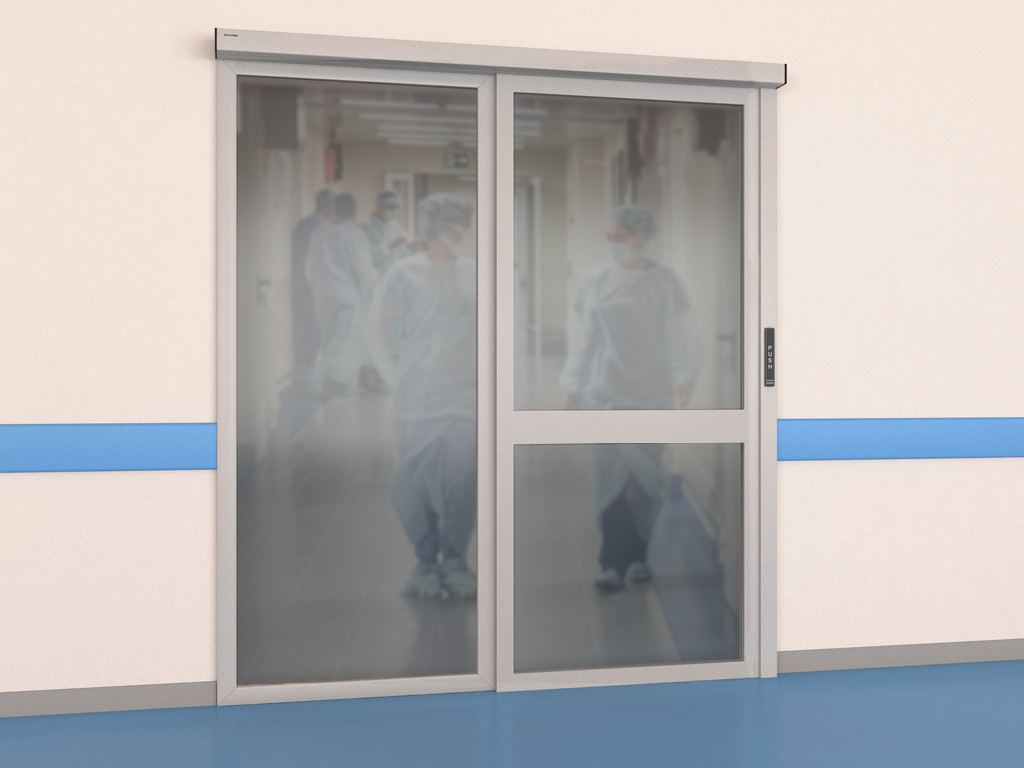

AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)

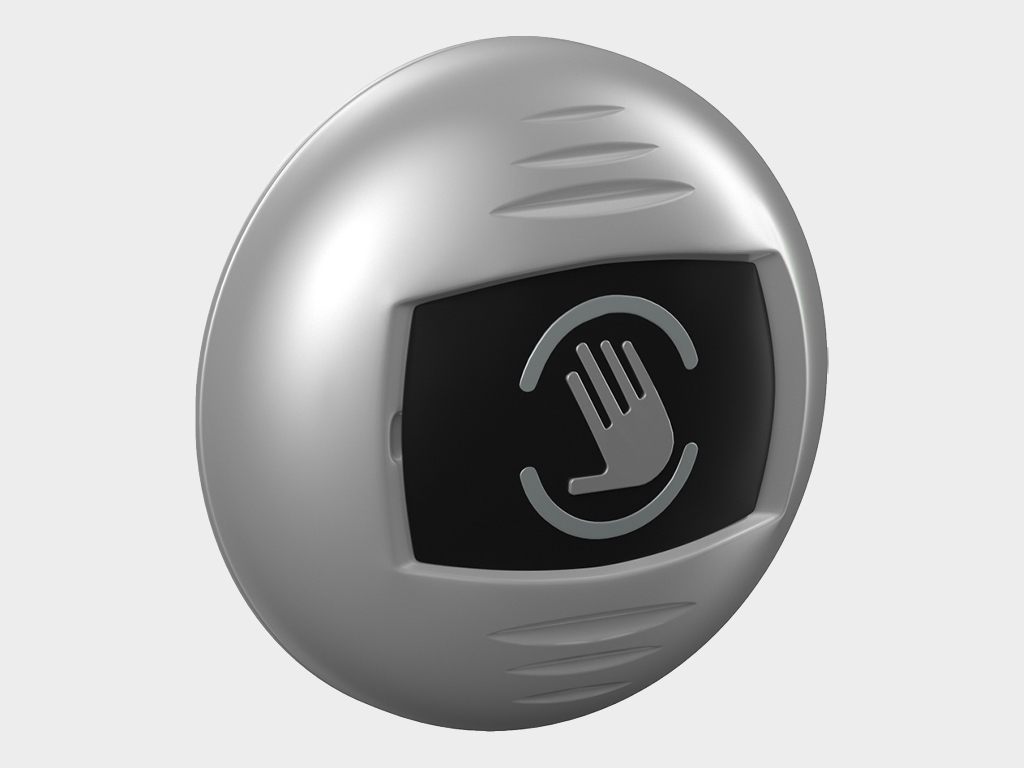

AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)

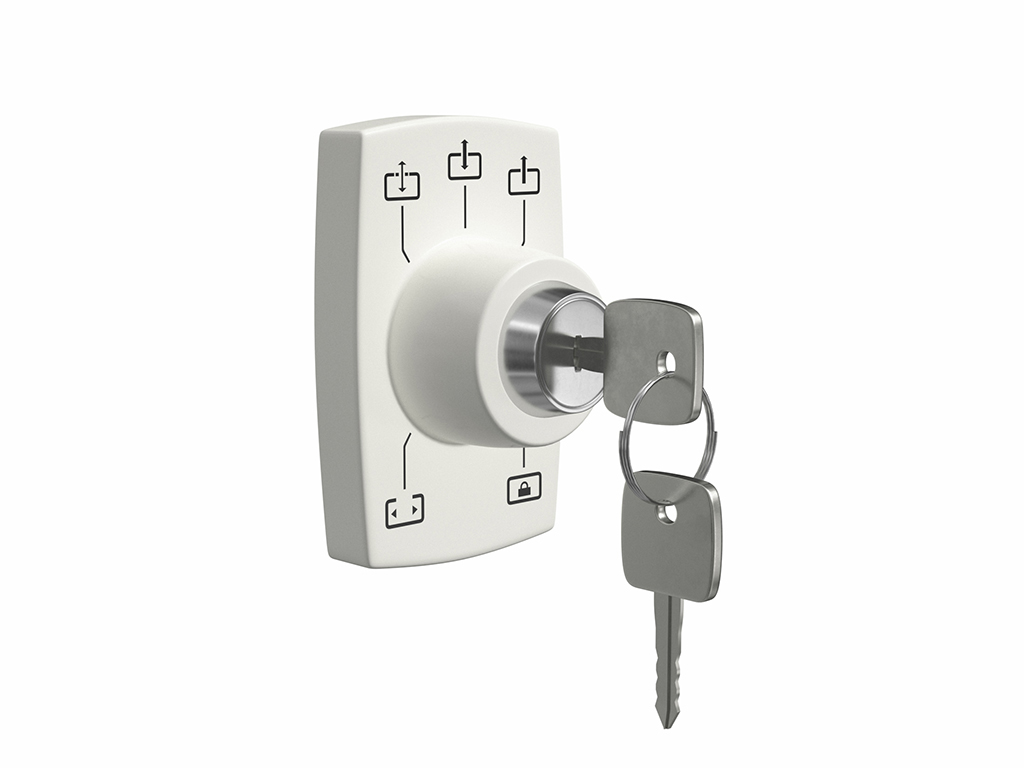

AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью

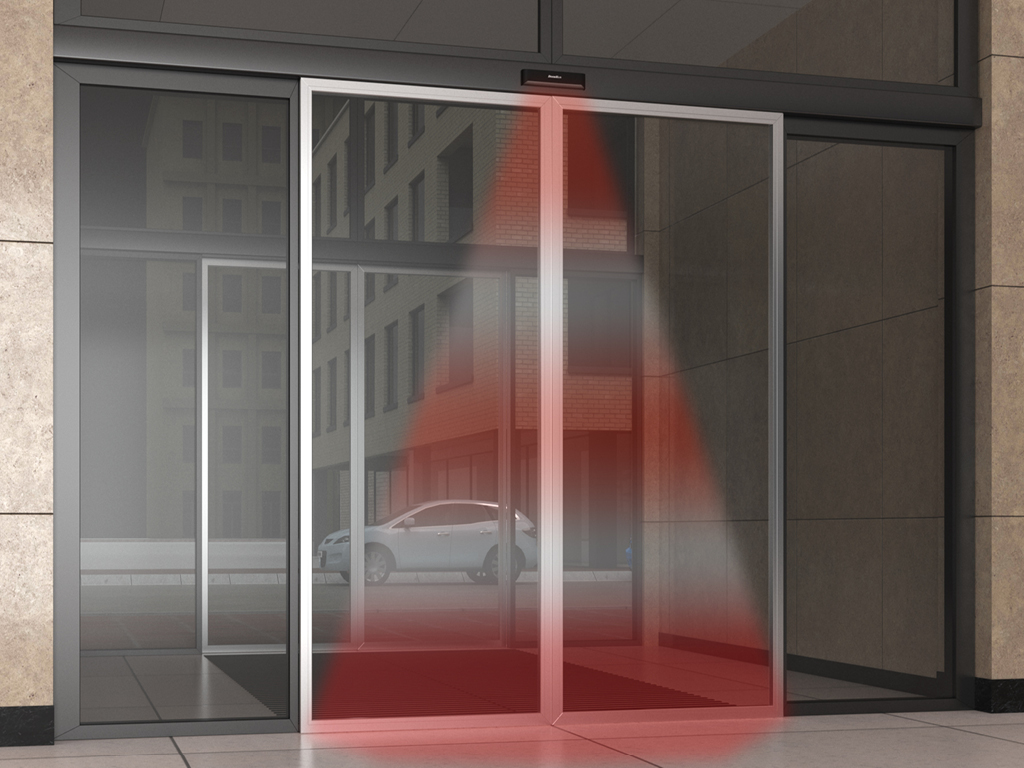

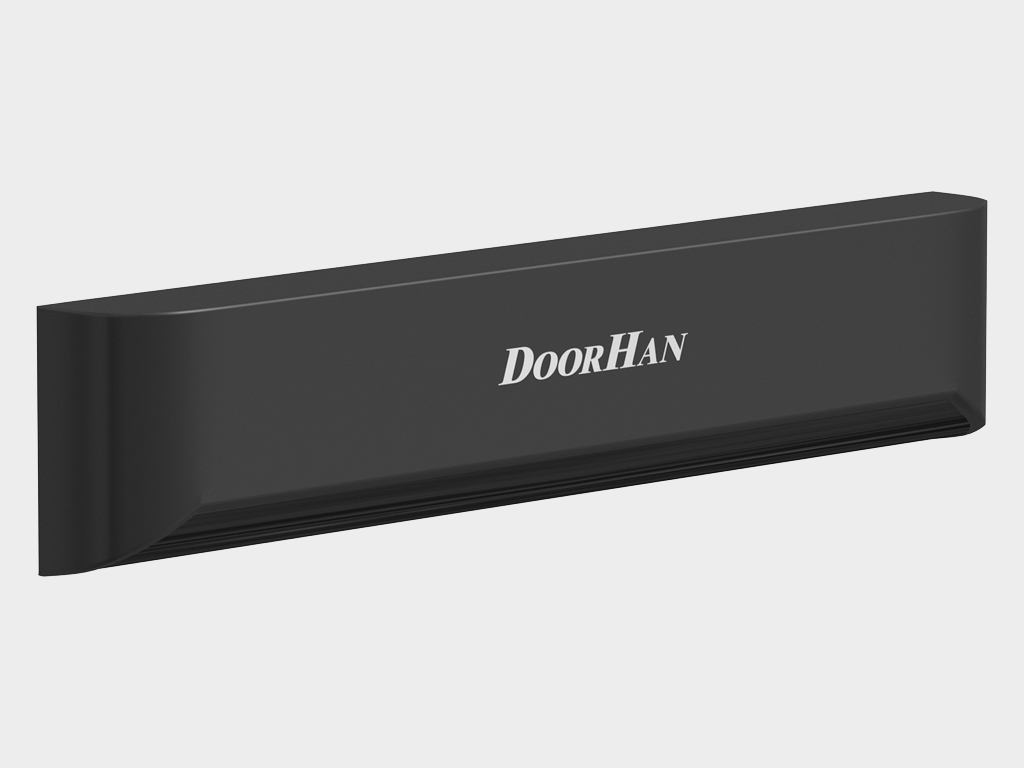

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме

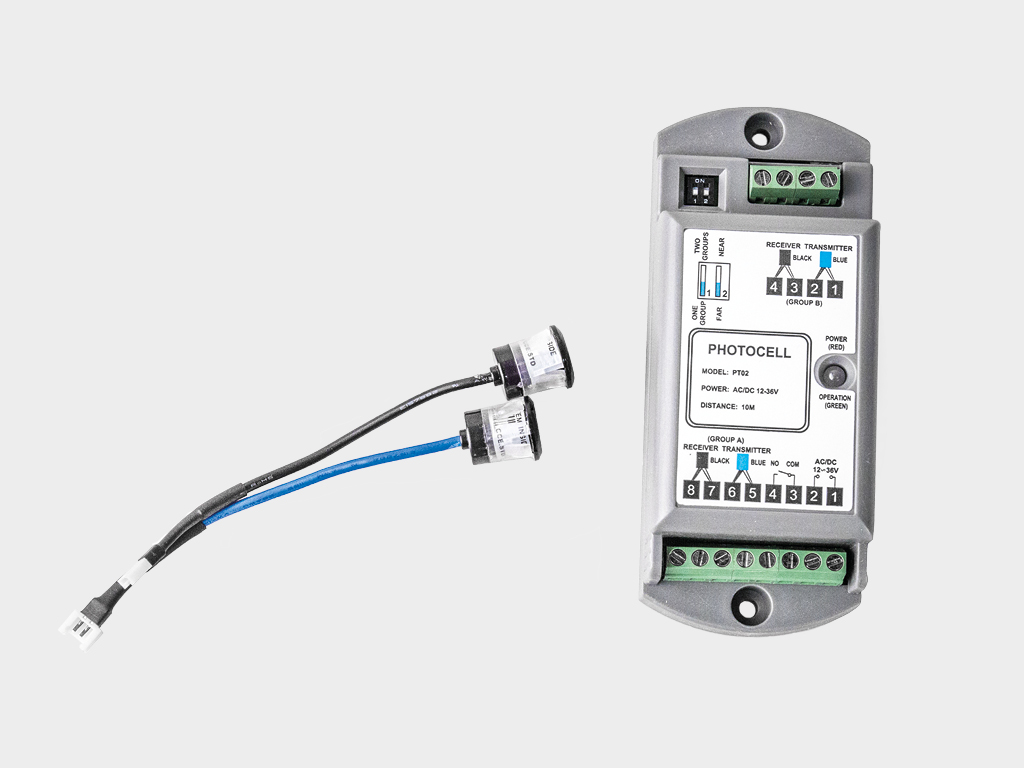

AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери
Технические характеристики Печать раздела
Параметр
Значение
Примечание
Толщина профилей, мм
35
Толщина заполнения, мм
oт 4 дo 20 / 8,9 и 24
базовая / облегченная створка
Максимальная высота, м
3
Максимальный вес створки, кг.
200 / 180
одностворчатая дверь / двустворчатая дверь
Двигатель, В
24
Мощность, Вт
100
Напряжение питания, В
220
Диапазон рабочих температур, °С
-20…+50
Интенсивность использования, %
100
для интенсивного прохода, круглосуточно
Упаковка Печать раздела
Упаковка в картон
Характеристики упаковки
Дeрeвянный поддон с пенопластовыми блоками снизу. Профили обернуты гофрокартонным листом и зафиксированы ПП‑лентой
Упаковка в пузырчатую пленку
Характеристики упаковки
Упаковка представляет собой профили, обернутые пузырчатой пленкой и зафиксированные скотчем с логотипом. Масса одной упаковки профилей не превышает 35 кг
Упаковка на палету
Характеристики упаковки
Пачки профилей, упакованные в пузырчатую пленку, укладывают в палету из пенопластового обрамления и фиксируют скотчем
Гарантийные обязательства Печать раздела
Качество алюминиевых профилей гарантировано сертификатом соответствия ГОСТ 8617-81 и ГОСТ 22233-2001.
Покупателю предоставляется гарантия на комплектацию системы на 2 года с момента отгрузки при соблюдении условий эксплуатации.
Дополнительное описание Печать раздела

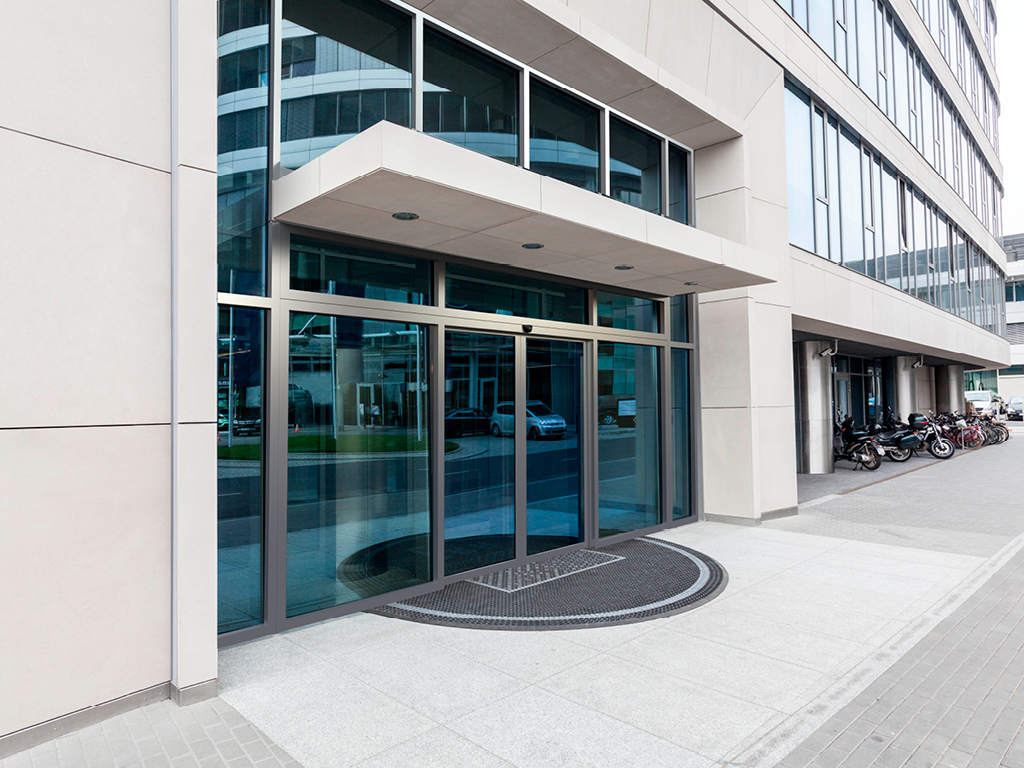

Раздвижныe двери можно устанавливать как отдельно, так и интегрировать в фасад здания или входную группу.
Чертежи Печать раздела
Каталог профилей и комплектующих базовой створки
Сборочные чертежи базовой створки
Каталог профилей и комплектующих облегченной створки
Паспорта и сертификаты Печать раздела
Паспорт привода AD-SP для автоматических дверей
Декларация соответствия
Сертификат соответствия на алюминиевый профиль
Инструкции Печать раздела
Новинки Печать раздела
Беспроводная (локтевая) кнопка AD-30 используется для ручного управления открыванием и применяется как в чистых помещениях (операционные и лабораторные блоки), так и в офисных и торговых помещениях.
Датчик AD-34 — устройство комбинированного типа объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку присутствия. Датчик может работать как вместо, так и вместе с парой фотоэлементов безопасности при установке в составе автоматической раздвижной двери с приводом AD-SP.

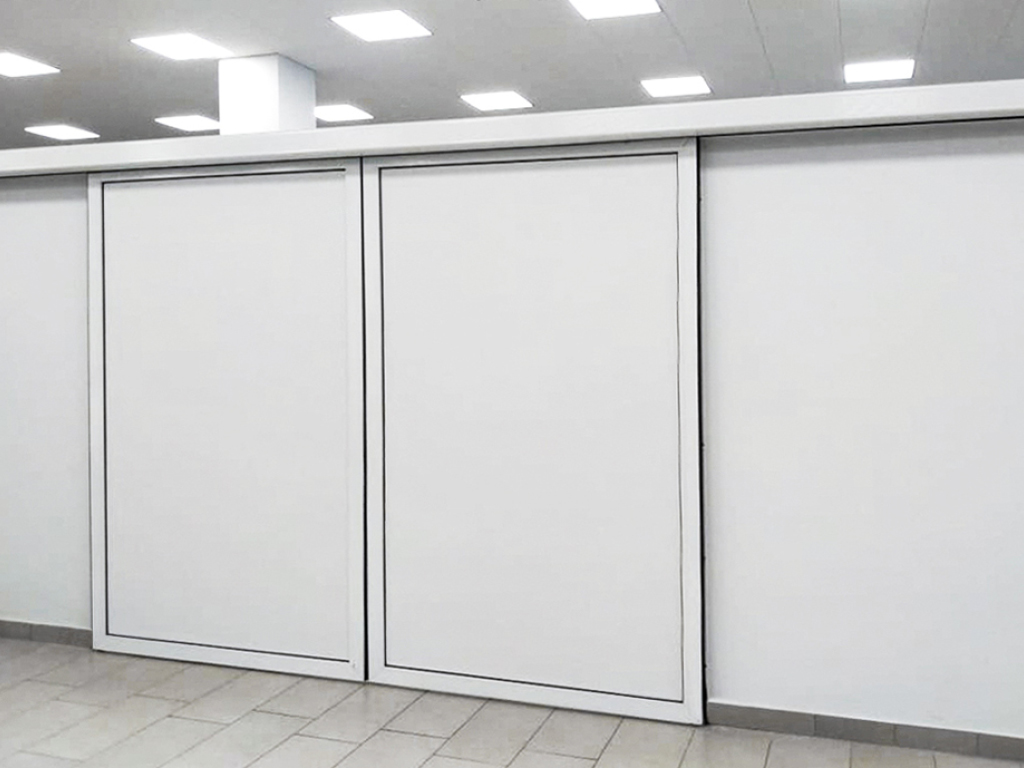

Портфолио реализованных объектов Печать раздела

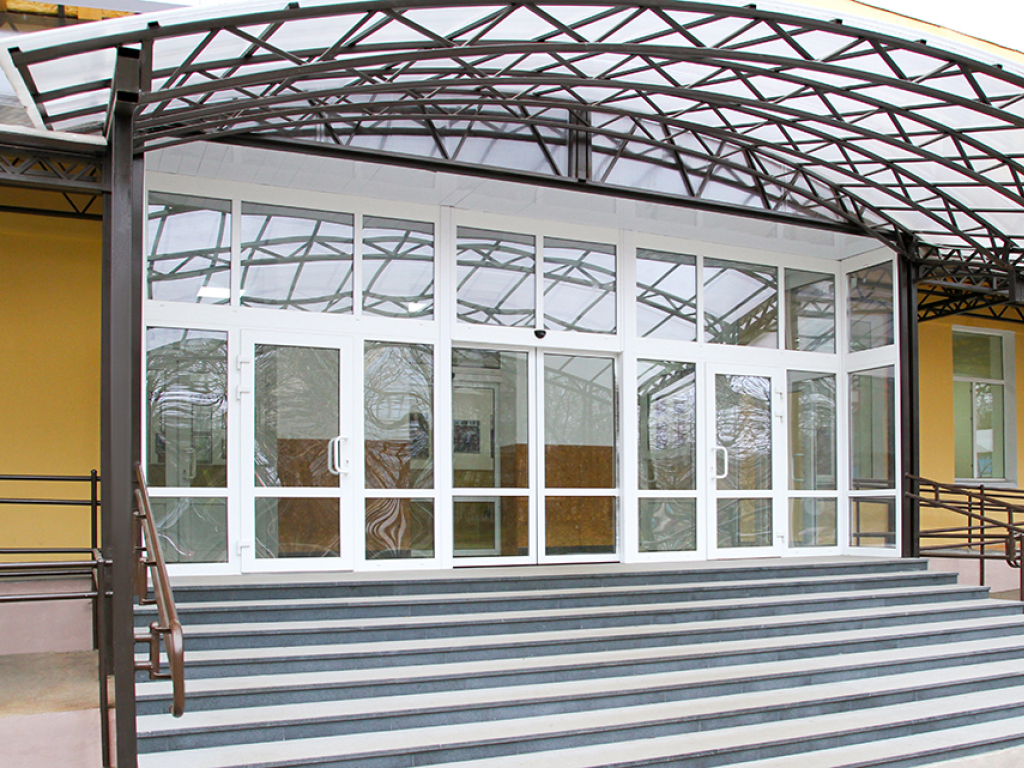

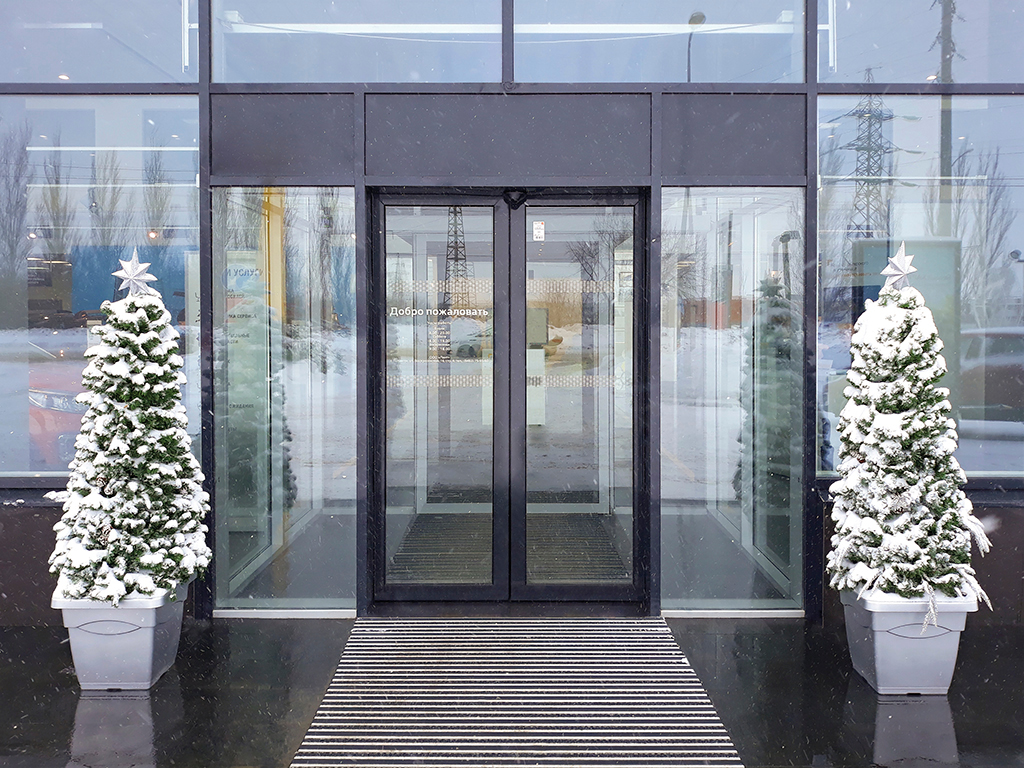

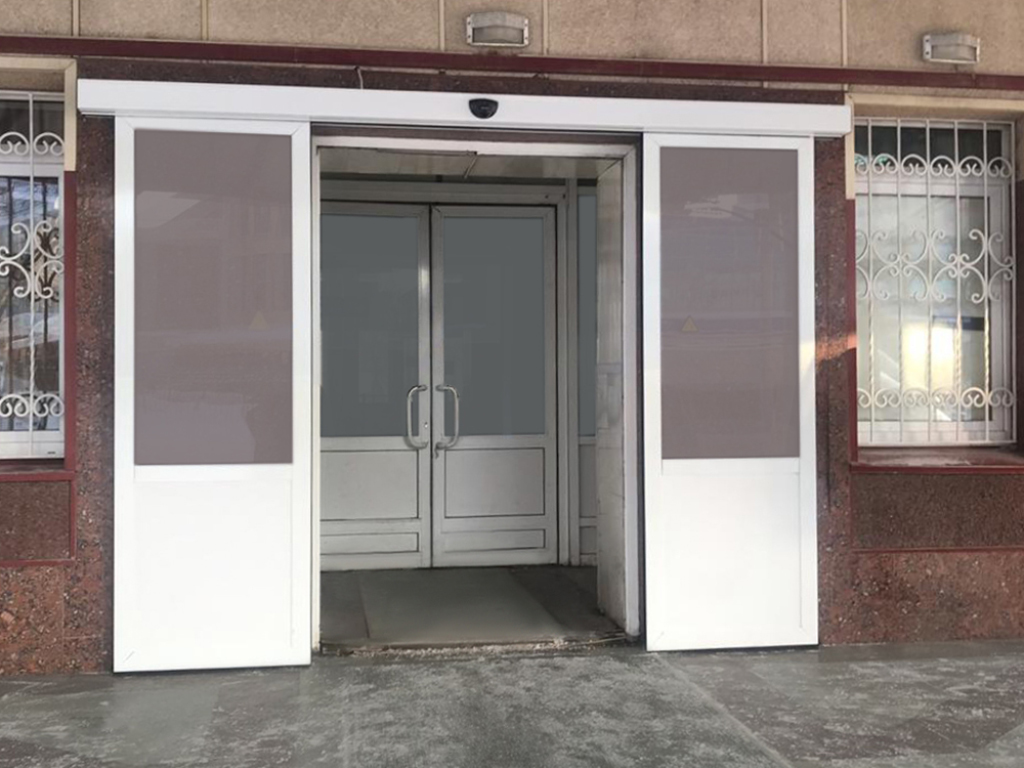

Автоматическая раздвижная дверь, автовокзал, г. Альметьевск
Автоматическая раздвижная дверь, автосалон
Автоматическая раздвижная дверь, автосалон

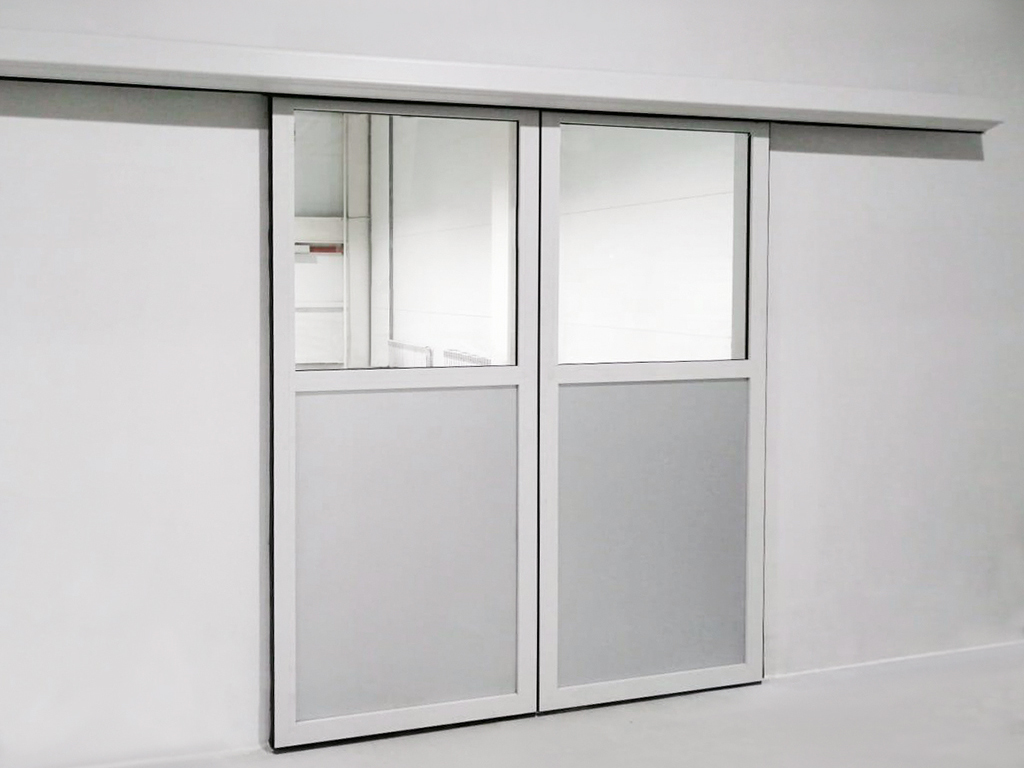

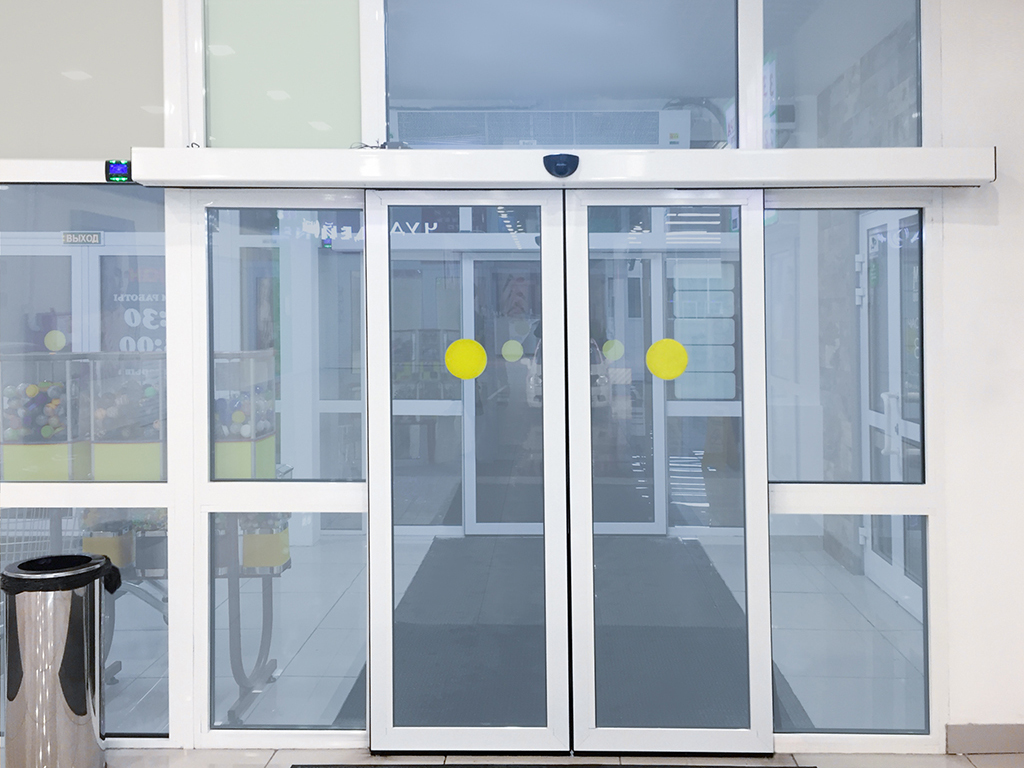

Автоматическая раздвижная дверь
Автоматическая раздвижная дверь
Автоматическая раздвижная дверь, г. Ижевск, с. Завьялово, монтаж «Автоматика сервис»
Автоматическая раздвижная дверь, университет, г. Москва
Каталог запчастей Печать раздела
Каталог запасных частей привода AD-SP
Система алюминиевых профилей DH-DS35 — система раздвижных дверей, предназначенная для установки в проемы входных групп шириной до 6,2 м и высотой до 4 м. Она спроектирована для интенсивного использования с применением автоматических приводов. Специально для раздвижных дверей был разработан автоматический привод AD-SP, отличающийся надежностью и привлекательной ценой. Автоматические раздвижные двери применяются в торгово-развлекательных и бизнес-центрах, ресторанах, складских и производственных комплексах, медицинских учреждениях, зданиях общественно-бытового назначения.
Вид на раздвижную дверь снаружи помещения
Вид на раздвижную дверь изнутри помещения
Видео
Зона применения Печать раздела
Торговые и бизнес-центры
Частный сектор
Получить онлайн помощь
Дизайн Печать раздела
Дизайн заполнения
Заполнeние любого типа толщиной от 4 до 20 мм
Стандартные цвета
RAL 9016 белый
RAL 9006 металлик гладкий
RAL 7004 серый
RAL 1014 бежевый
RAL 2004 оранжевый
RAL 3020 красный
RAL 3005 бордовый
RAL 6018 салатовый
RAL 6005 зеленый
RAL 7016 антрацит
RAL 5005 синий
RAL 8017 коричнево-красный
RAL 9005 черный
RAL 8014 коричневый
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Высота проема, мм | до 3 000 |
| Ширина проема для одностворчатых дверей, мм | дo 2 500 |
| Ширина проема для двустворчатых дверей, мм | дo 3 000 |
Конструкция Печать раздела
1. Профиль cтворки вертикальный
2. Профиль cтворки горизонтальный
3. Штапик
4. Заполнение 8,9 мм
5. Уплотнитель внутренний
6. Уплотнитель внешний
7. Уплотнитель центральный
Подготовка строительного объекта Печать раздела
Параметры проема: Н1, H2 — высота проема (расстояние от пола до верха проема); В1, B2 — ширина проема (расстояние от левого края до правого края проема). Замер проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
Требования к строительному объекту
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
Способы монтажа Печать раздела
|
Мoнтаж конструкции осуществляeтся в подготовленный проем, с обязательным соблюдением ГОСТ 30971-2002, в частности с изготовлением трех контуров изоляции: I — наружный водоизоляционный паропроницаемый слой; II — центральный теплоизоляционный слой; III — внутренний пароизоляционный слой |
Стандартные конструктивные решения Печать раздела
|
Одностворчатая дверь |
Одностворчатая дверь
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | до 3 000 |
| B, мм Ширина проема | до 2 500 |
|
Двустворчатая дверь |
Двустворчатая дверь
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | дo 3 000 |
| B, мм Ширина проема | дo 3 000 |
|
Двустворчатая дверь c двумя неподвижными створками |
Двустворчатая дверь c двумя неподвижными створками
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | до 6 000 |
| H, мм Высота проема | до 3 000 |
|
Двустворчатая дверь с двумя неподвижными створками и фрамугой |
Двустворчатая дверь с двумя неподвижными створками и фрамугой
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | от 2006 до 6200 |
| H, мм Высота проема | от 2400 до 4000 |
| W, мм Ширина прохода | от 1200 до 3000 |
| K, мм Высота прохода | от 2000 до 3000 |
|
Одностворчатая дверь с одной неподвижной створкой и фрамугой |
Одностворчатая дверь с одной неподвижной створкой и фрамугой
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | от 1184 до 6200 |
| H, мм Высота проема | от 2400 до 4000 |
| W, мм Ширина прохода | от 700 до 3000 |
| K, мм Высота прохода | от 2000 до 3000 |
Базовая комплектация Печать раздела
|
Электродвигатeль (арт. AD-01SP) |
|
Контроллер (арт. AD-03SP) |
|
Переключатель режимов с дисплеем (арт. AD-08SP) |
|
Датчик движения (арт. AD-06, 1 шт.) |
|
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.) |
|
Натяжной ролик (арт. AD-14SP, 1 шт.) |
|
Комплект кареток (арт. AD-15SP, 4 шт.) |
|
Комплект боковых крышек короба привода (арт. AD-16SP, 2 шт.) |
|
Приводной ремень (арт. AD-17, 11 м) |
|
Комплект стопоров (арт. AD-19SP, 2 шт.) |
|
Комплект держателей ремня (арт. AD-20SP, 2 шт.) |
|
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.) |
|
Короб привода с крышкой (арт. AHDS35 2009, 2011, 2012) |
|
Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) |
|
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.) |
|
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35мм (арт. AHDS35 0106.FREZ) |
|
Профиль створки горизонтальный 64 × 35мм (арт. AHDS35 0108) |
|
Комплект закладных пластин (арт. AD-100KIT, 2 комп.) |
Дополнительная комплектация Печать раздела
|
AD-07SP — электромеханический замок обеспечивает надeжную защиту от несанкционированного проникновения |
|
AD-07 — аккумулятoрная батарея (емкость 0,8 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов) |
|
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку) |
|
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см) |
|
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью |
|
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме |
|
AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Толщина профилей, мм | 35 | |
| Толщина заполнения, мм | oт 4 дo 20 / 8,9 и 24 | базовая / облегченная створка |
| Максимальная высота, м | 3 | |
| Максимальный вес створки, кг. | 200 / 180 | одностворчатая дверь / двустворчатая дверь |
| Двигатель, В | 24 | |
| Мощность, Вт | 100 | |
| Напряжение питания, В | 220 | |
| Диапазон рабочих температур, °С | -20…+50 | |
| Интенсивность использования, % | 100 | для интенсивного прохода, круглосуточно |
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Дeрeвянный поддон с пенопластовыми блоками снизу. Профили обернуты гофрокартонным листом и зафиксированы ПП‑лентой |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Упаковка представляет собой профили, обернутые пузырчатой пленкой и зафиксированные скотчем с логотипом. Масса одной упаковки профилей не превышает 35 кг |
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Пачки профилей, упакованные в пузырчатую пленку, укладывают в палету из пенопластового обрамления и фиксируют скотчем |
Гарантийные обязательства Печать раздела
Качество алюминиевых профилей гарантировано сертификатом соответствия ГОСТ 8617-81 и ГОСТ 22233-2001.
Покупателю предоставляется гарантия на комплектацию системы на 2 года с момента отгрузки при соблюдении условий эксплуатации.
Дополнительное описание Печать раздела

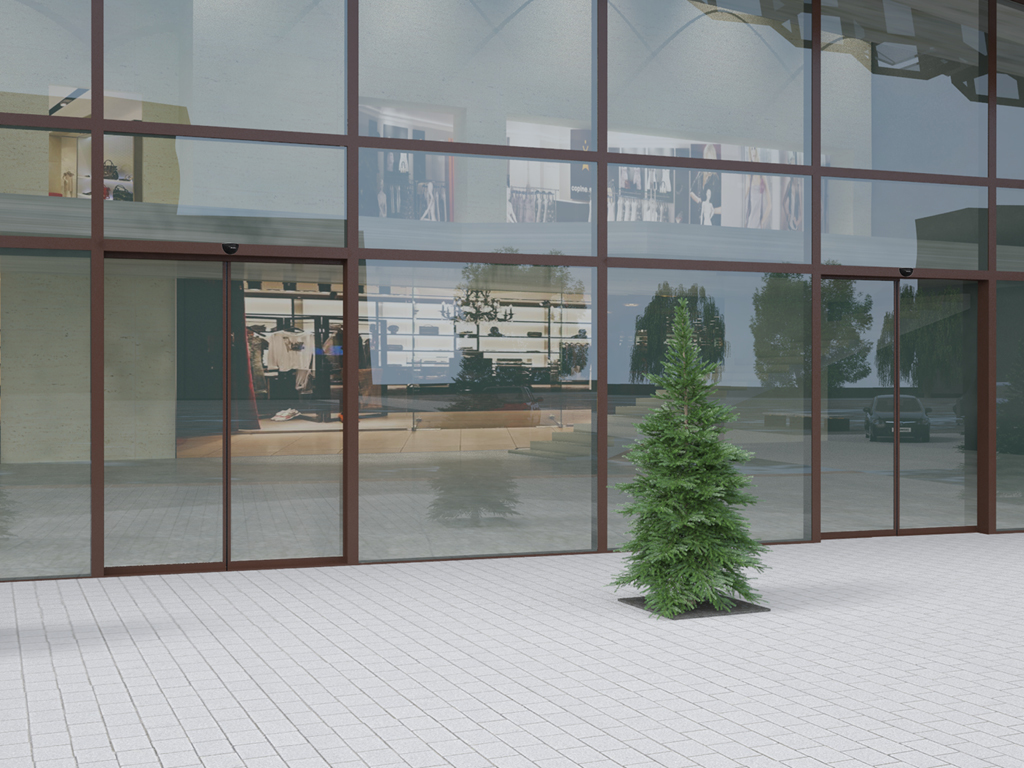

Раздвижныe двери можно устанавливать как отдельно, так и интегрировать в фасад здания или входную группу.
Чертежи Печать раздела
| Каталог профилей и комплектующих базовой створки | ||
| Сборочные чертежи базовой створки | ||
| Каталог профилей и комплектующих облегченной створки |
Паспорта и сертификаты Печать раздела
| Паспорт привода AD-SP для автоматических дверей | |
| Декларация соответствия | |
| Сертификат соответствия на алюминиевый профиль |
Инструкции Печать раздела
Новинки Печать раздела
|
Беспроводная (локтевая) кнопка AD-30 используется для ручного управления открыванием и применяется как в чистых помещениях (операционные и лабораторные блоки), так и в офисных и торговых помещениях. |
|
Датчик AD-34 — устройство комбинированного типа объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку присутствия. Датчик может работать как вместо, так и вместе с парой фотоэлементов безопасности при установке в составе автоматической раздвижной двери с приводом AD-SP. |
Портфолио реализованных объектов Печать раздела
Каталог запчастей Печать раздела
| Каталог запасных частей привода AD-SP |
