ТИП ПРОДУКЦИИ: Стандартный
Домокомплект серии EFFECT LIGHT 118-1 — это современный одноэтажный дом, подходящий для круглогодичного проживания в любой климатической зоне. Он собран из восьми модулей общей площадью 118 м². Лаконичная отделка под дерево и конструктивные элементы цвета «антрацит» создают неповторимый элегантный стиль, а свободная планировка внутреннего пространства позволит организовать помещение удобным для вас образом.
Двухэтажный домокомплект серии EFFECT LIGHT 118-1, площадь – 118 м², внешние габариты – 12 320 × 9 970 мм
Зона применения Печать раздела
Гостиницы
Санатории
Частное домостроение
Туристические базы
Преимущества Печать раздела
Возведение в любом регионе РФ и СНГ
Использование энергоэффективных материалов (сэндвич-панели с PIR-изоляцией толщиной 100 мм), антикоррозионная обработка комплектующих, высокие показатели сейсмоустойчивости позволяют возводить и эксплуатировать дома EFFECT в широком диапазоне температур.
Свободная планировка
Отсутствие межкомнатных несущих стен допускает полную перепланировку внутреннего пространства удобным для владельца образом.
Безопасность
При строительстве используются только негорючие и слабогорючие материалы: металл и PIR-утеплители. Класс горючести используемых сэндвич-панелей — Г-1 (не распространяют пламя, не горят), предел огнестойкости — до EI45. Кроме того, PIR не содержит вредных компонентов и не имеет запаха.
Высокая скорость сборки
Высокая точность изготовления комплектующих и подготовка монтажных отверстий на производстве значительно упрощают и ускоряют процесс монтажа. Общий срок возведения теплового контура здания составляет всего восемь календарных дней.
Энергоэффективность
В качестве утеплителя в сэндвич-панелях используется пенополиизоцианурат (PIR) — модифицированный пенополиуретан с улучшенными характеристиками энергоэффективности, которые гарантируются высокой плотностью пены и низким коэффициентом теплопроводности.
Стойкость
Утеплитель и облицовочные покрытия сэндвич-панелей устойчивы к различным климатическим воздействиям, не подвержены разрушению, плесневению и гниению. Кроме того, PIR-утеплитель является влагостойким и негигроскопичным материалом.
Долговечность
По своим прочностным характеристикам модульные строения почти не уступают сооружениям из кирпича или камня. Срок эксплуатации домокомплекта составляет от 50 лет.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
ДИЗАЙН СТЕНОВЫХ ПАНЕЛЕЙ
Стеновая панель, цвет «золотой дуб» / RAL9003 / дизайн «трапеция» (50/11)
Стеновая панель, RAL9003 / RAL9003 / дизайн «трапеция» (50/11)
Цокольная панель, цвет RAL7016 / RAL9003 / дизайн «трапеция» (50/11)
ЦВЕТ ЛИЦЕВОЙ И ВНУТРЕННЕЙ ПОВЕРХНОСТИ ПАНЕЛЕЙ
Золотой дуб
RAL9003
ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ
Трехслойная стеновая сэндвич-панель с PIR-наполнителем
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Длина, мм | 9 770 |
| Ширина, мм | 12 120 |
| Площадь, м² | 118 |
| Количество этажей, шт. | 1 |

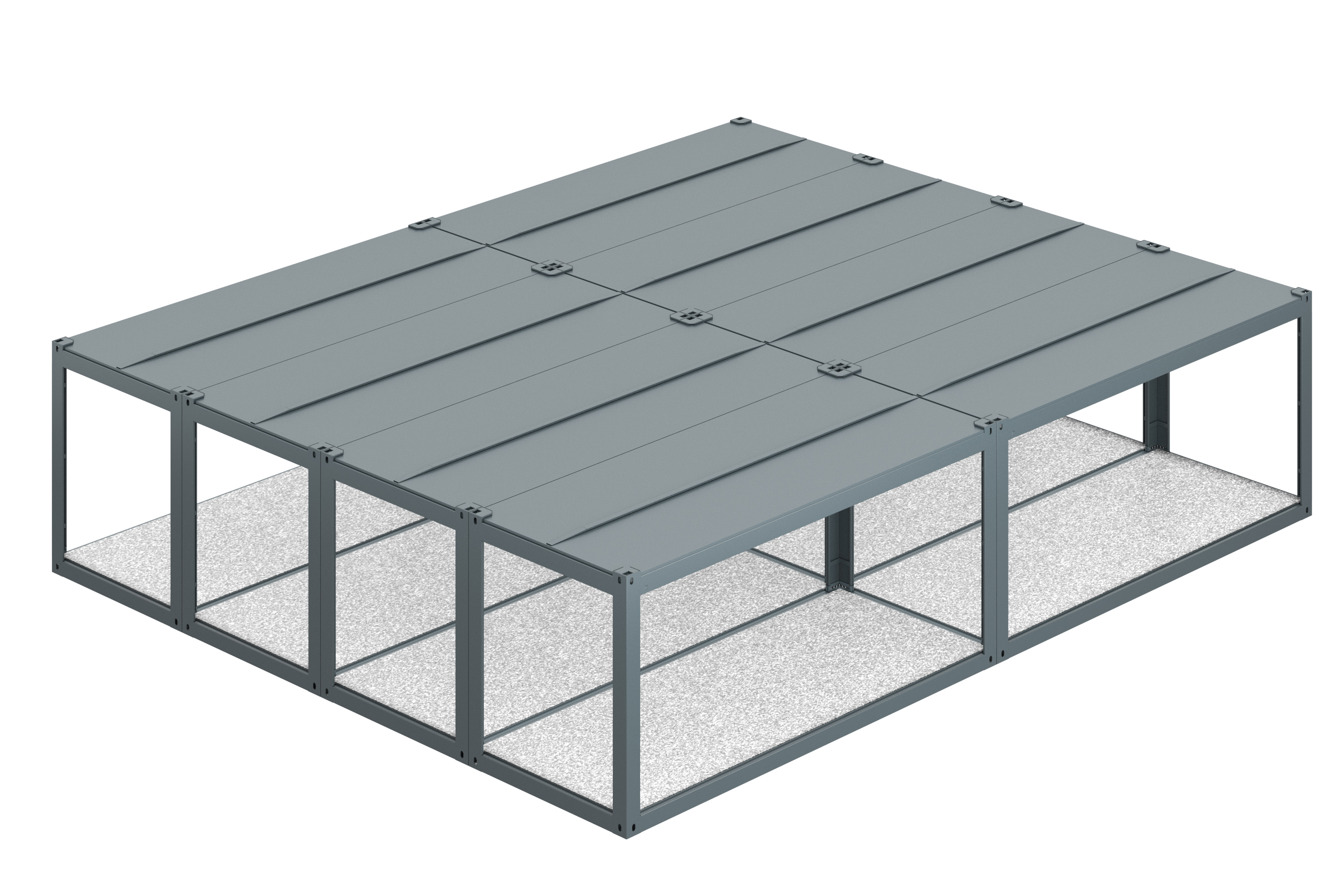

Конструкция Печать раздела
1. Рама основания
2. Рама покрытия
3. Угловая стойка
4. Средняя стойка
5. Ограждающие конструкции (панели)
6. Комплект фасонных элементов
7. Комплект фасонных элементов
8. Крыльцо (опционально)
9. Дверь входная
Подготовка строительного объекта Печать раздела
На этапе подготовки строительной площадки к установке блок-контейнера или модульного здания необходимо:
1. Получить планировочное решение и схему опорных точек блок-контейнера или модульного здания.
2. Проанализировать вопросы, связанные со скрытыми коммуникациями, расположенными в месте устройства фундамента на строительной площадке.
3. Выбрать оптимальный фундамент для обеспечения установки блок-контейнера или модульного здания.
4. Осуществить приемку фундамента, контролировать устройство опорных точек блок-контейнеров в единой горизонтальной плоскости и размерность в соответствии со схемой. Эффективность и качество монтажа модульного здания зависит от устройства фундамента.
Требования к строительному объекту
Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-контейнеров или модульных зданий, восприятию нагрузок от конструкции блок-контейнеров или модульного здания, учитывая эксплуатационные нагрузки от оборудования, персонала, снеговые и возможные другие нагрузки.
Базовая комплектация Печать раздела
 |
Металлоконструкции домокомплекта |
 |
Ограждающие конструкции домокомплекта |
 |
Комплект фасонных элементов |
 |
Комплектация для монтажа |
Дополнительная комплектация Печать раздела
 |
Крыльцо, высота 440 мм |
 |
Крыльцо, высота 660 мм |
 |
Металлоконструкция козырька |
 |
Дверь |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Снеговая нагрузка, кг/м² | 320 | 5 снеговой район |
| Ветровая нагрузка, кг/м² | 73 | 6 ветровой район |
| Сейсмическая нагрузка, баллы | 9 | |
| Диапазон рабочих температур, °С | -40…+45 | |
| Класс сооружения | KC-2 | |
| Степень огнестойкости здания | 4 | |
| Класс конструктивной пожарной опасности | C1 | |
| Теплоизолятор | Пенополиизоцианурат, плотность 38–42 кг/м³ | В стеновых сэндвич-панелях |
| Теплопроводность, Вт/(м·К) | 0,022 | Для сэндвич-панелей c PIR-наполнителем |
| Группа горючести по ГОСТ 30244-94 | Г1 (слабогорючие материалы) | Для сэндвич-панелей c PIR-наполнителем |
| Предел огнестойкости, мин | EI45 | Для сэндвич-панелей c PIR-наполнителем |
Условия эксплуатации продукции Печать раздела
1. К эксплуатации домокомплекта EFFECT EURO допускаются лица, изучившие настоящее руководство.
2. Не допускается крепление к конструкциям и элементам домокомплекта оборудования, инженерных систем, мебели и различных устройств в местах, не предусмотренных рабочей документацией или инструкцией по эксплуатации.
3. Запрещается самостоятельно вносить в конструкцию узлов домокомплекта изменения и производить установку дополнительного оборудования.
4. Запрещается выполнять работы (сверление, вырезание и др.), нарушающие лакокрасочное покрытие стальных окрашенных конструкций домокомплекта, Условия эксплуатации домокомплекта должны соответствовать ГОСТ 22853-86. Рабочие значения температуры воздуха при эксплуатации должны соответствовать ГОСТ 22853-86 и составлять от -40 до +45 °С.
5. Запрещается эксплуатировать дом без вентиляции.
6. При эксплуатации следует проводить профилактические осмотры, техническое обслуживание и ремонт в соответствии с руководством по эксплуатации. Допускается проводить ремонт лакокрасочного покрытия, поврежденного при транспортировке изделий, проведении погрузочно-разгрузочных или строительно-монтажных работ, с использованием ремонтных материалов, аналогичных материалам основного покрытия.
7. Не допускается установка в домокомплекте самодельных обогревательных и электронагревательных устройств и приборов.
8. Не допускается применение открытого огня для освещения или иных целей. Монтаж электропроводки в домокоплекте должен выполнять квалифицированный электрик.
9. Во время эксплуатации домокомплект должен быть оснащен средствами пожаротушения.
10. Запрещается размещать источники открытого огня в непосредственной близости к домокомплекту.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Штучные длинномерные элементы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Предусмотрена для избежания повреждения элементов конструкций дома |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Описание | Предусмотрена для элементов каркаса при погрузке на транспорт |
| Упаковка в контейнер | Характеристики упаковки |
|---|---|
| Описание | Предусмотрена в случае перевозки конструкций железнодорожным или водным транспортом |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Описание | Упаковка комплектации представляет собой коробку стандартного размера |
| Состав | Коробка из трехслойного картона, стретч-пленка, скотч с логотипом |
| Ширина, мм | 700 |
| Высота, мм | 900 |
| Длина, мм | 1 400 |
| Упаковка в стретч - пленку | Характеристики упаковки |
|---|---|
| Описание | Сэндвич-панели упакованы в траспортную пленку с пластиковыми уголками для предотварщения повреждений во время транспортировки. Предусмотрено покрытие лицевой поверхности нащельников для предотвращения повреждения лакокрасочного покрытия. |
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Описание | Металлоконструкции каркаса укладываются на деревянные палеты. |
Гарантийные обязательства Печать раздела
Гарантийный срок исчисляется с даты подписания универсальных передаточных документов и составляет 5 лет при условии соблюдения потребителем всех правил эксплуатации, транспортировки, хранения и монтажа.
Рекламации могут предъявляться в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
• наименование организации, в которой эксплуатируется здание, ее почтовый адрес,
• дату получения здания от завода-изготовителя,
• характер повреждения и условия, при которых оно произошло,
• заключение комиссии с участием представителя заинтересованной стороны.
На несогласованное с поставщиком внесение изменений в конструкцию домокомплекта EFFECT гарантия поставщика не распространяется.
Рекламации могут предъявляться в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
• наименование организации, в которой эксплуатируется здание, ее почтовый адрес,
• дату получения здания от завода-изготовителя,
• характер повреждения и условия, при которых оно произошло,
• заключение комиссии с участием представителя заинтересованной стороны.
На несогласованное с поставщиком внесение изменений в конструкцию домокомплекта EFFECT гарантия поставщика не распространяется.
Чертежи Печать раздела
| Монтажная схема козырька, панель100 мм | |
| Монтажная схема козырька, панель120 мм | |
| Монтажная схема крыльца, высота 440 мм | |
| Монтажная схема крыльца, высота 660 мм | |
| Монтажная схема лестницы EFFECT LIGHT |
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по сборке домокомплектов EFFECT | |
| Инструкция по экспплуатации домокомплекта EFFECT LIGHT | |
| Проект производства работ для домокомплекта EFFECT LIGHT |
