Каркасные здания из легких оцинкованных профилей

ТИП ПРОДУКЦИИ: Проектный

Каркасные здания из легких стальных оцинкованных профилей — это здания, каркасы которых выполнены из стальных оцинкованных тонкостенных профилей. Данная технология является одной из наиболее экономически эффективных в современном строительстве за счет скорости монтажа и устойчивости элементов каркаса к коррозии. Такие здания с успехом используются в качестве производственно-складских, сельскохозяйственных, логистических и торговых помещений.

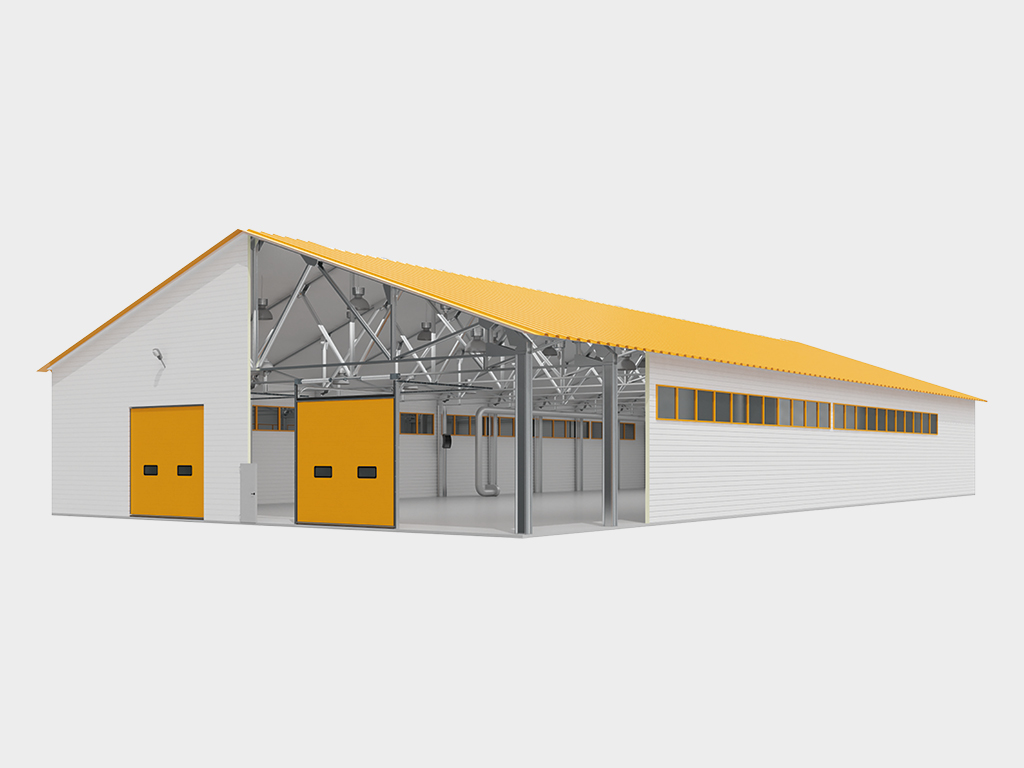

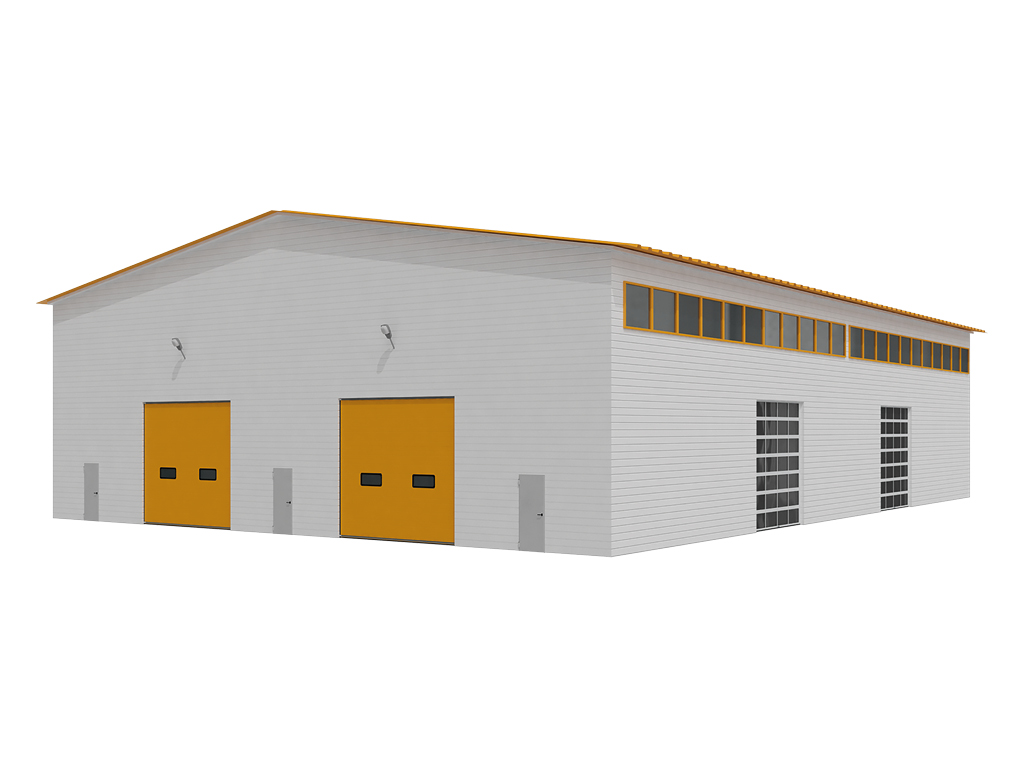

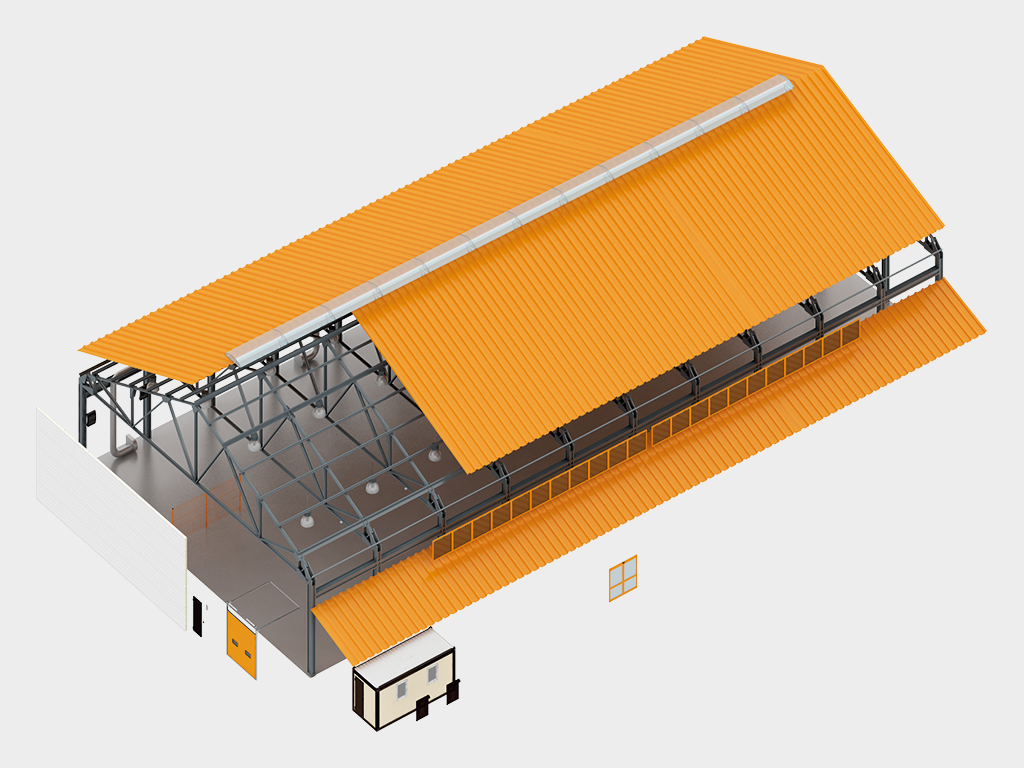

Общий вид

Спортивно-развлекательные комплексы

Торгово-выставочные центры

Агропромышленные комплексы

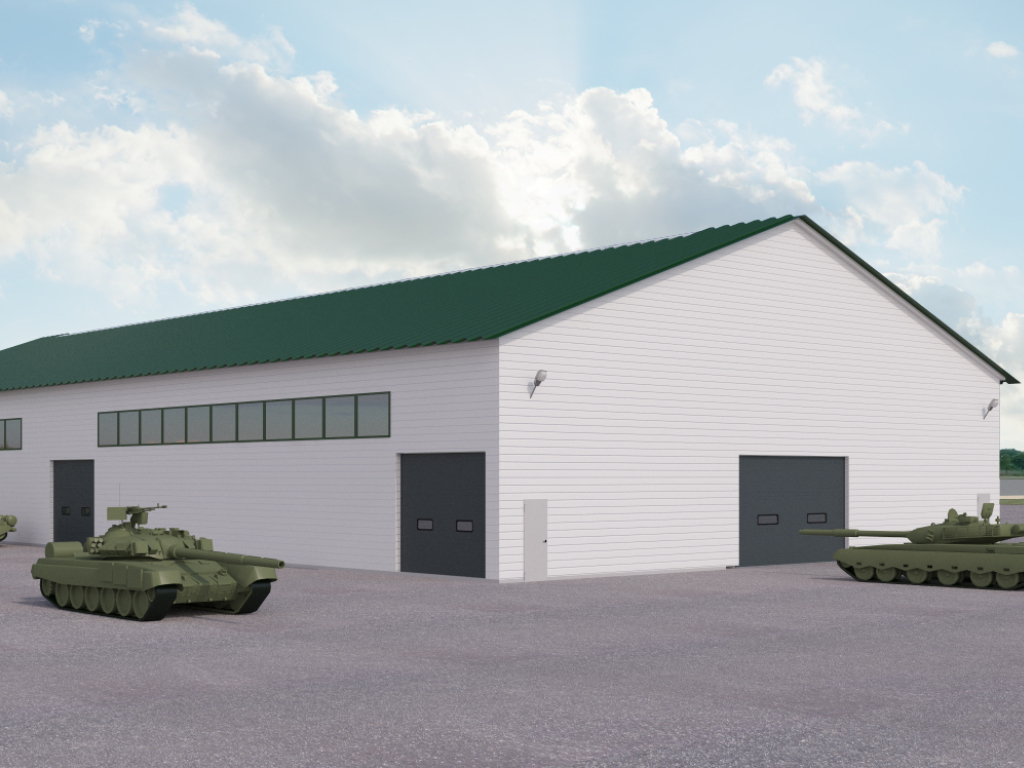

Промышленные объекты

Складские комплексы

Снижение транспортных расходов

Благодаря компактной упаковке профиля в пачку гарантируются минимальные затраты на транспортировку груза стандартными средствами доставки до места строительства.

Минимум грузоподъемной техники для монтажа

Элементы не требуют применения специальной грузоподъемной техники для монтажа тяжелых конструкций.

Разнообразие серийных решений

Мы предлагаем различные варианты стандартных конструкций с шириной зданий, начинающейся от 3,0 м и высотой — от 2,4 м.

Возможность оперативной передислокации

Конструкции каркаса легко собираются и разбираются за счет применения болтовых соединений.

Устойчивость к коррозии

Все элементы конструкции оцинкованы.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ЗДАНИЯ

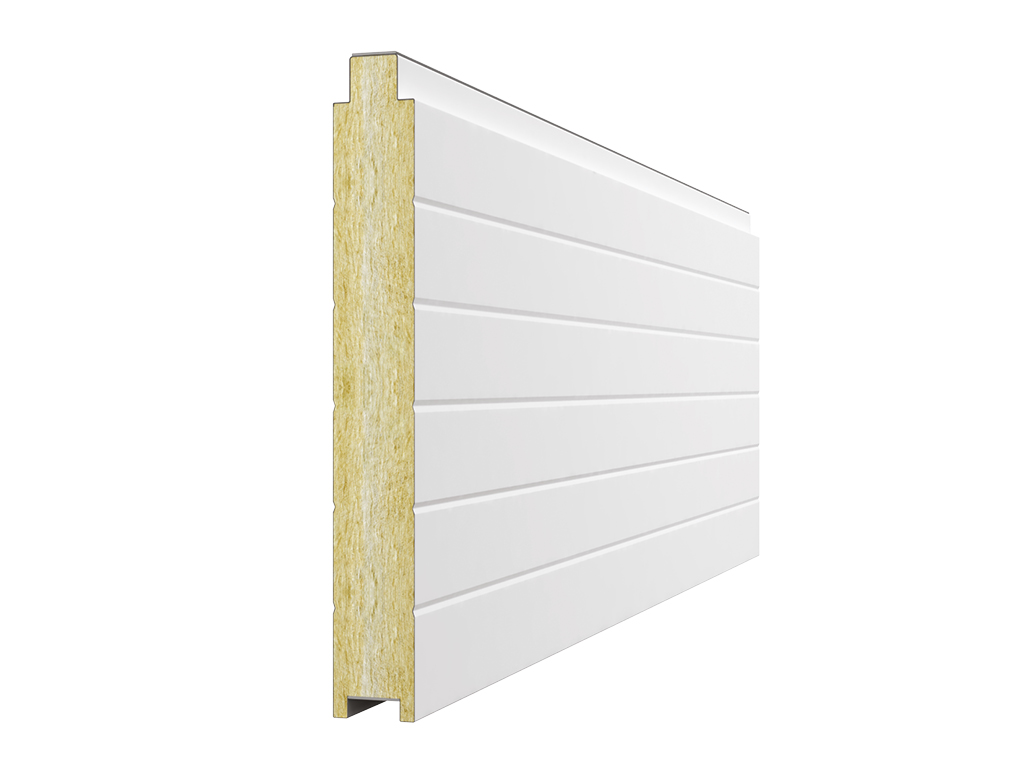

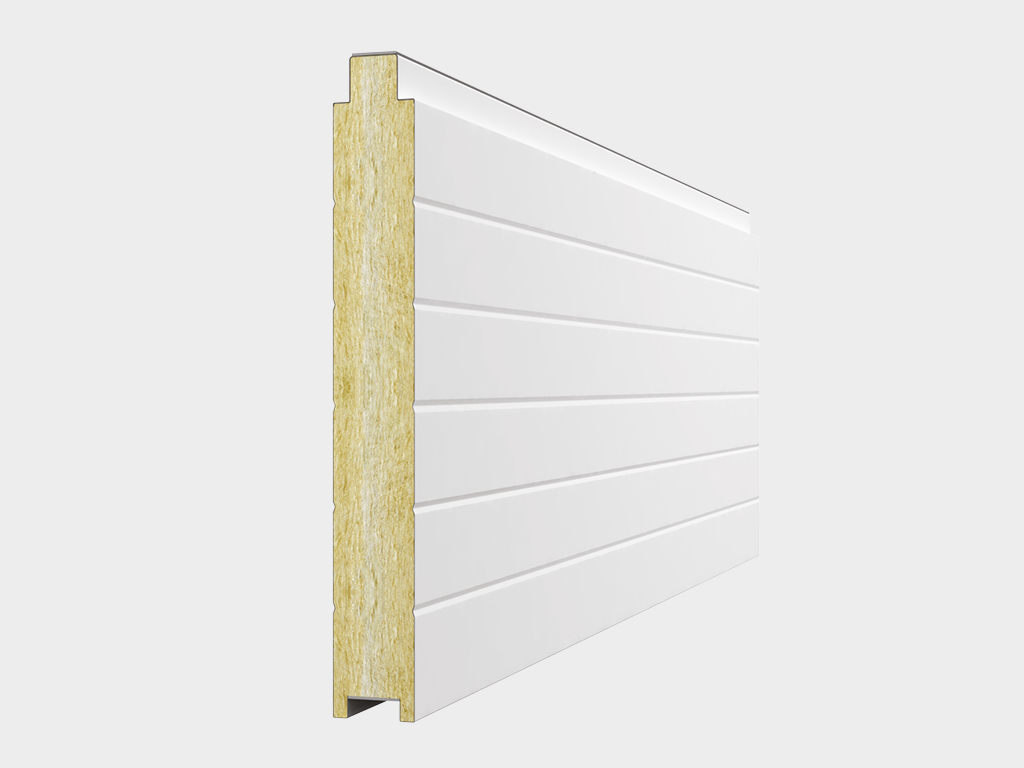

Стеновые сэндвич-панели

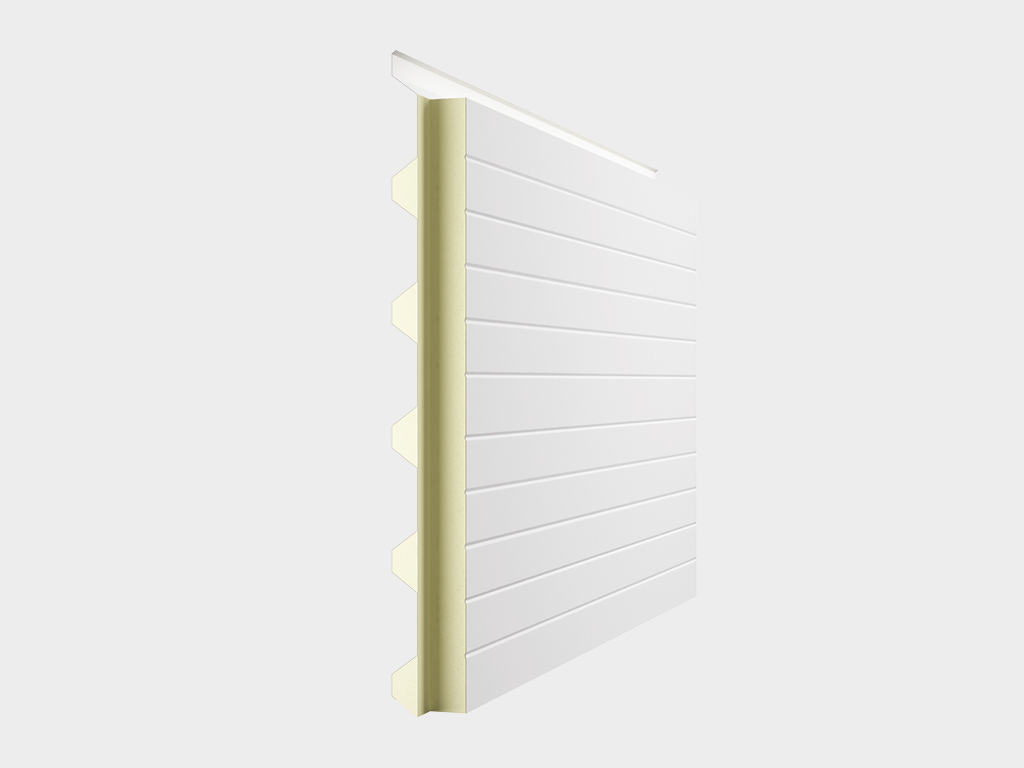

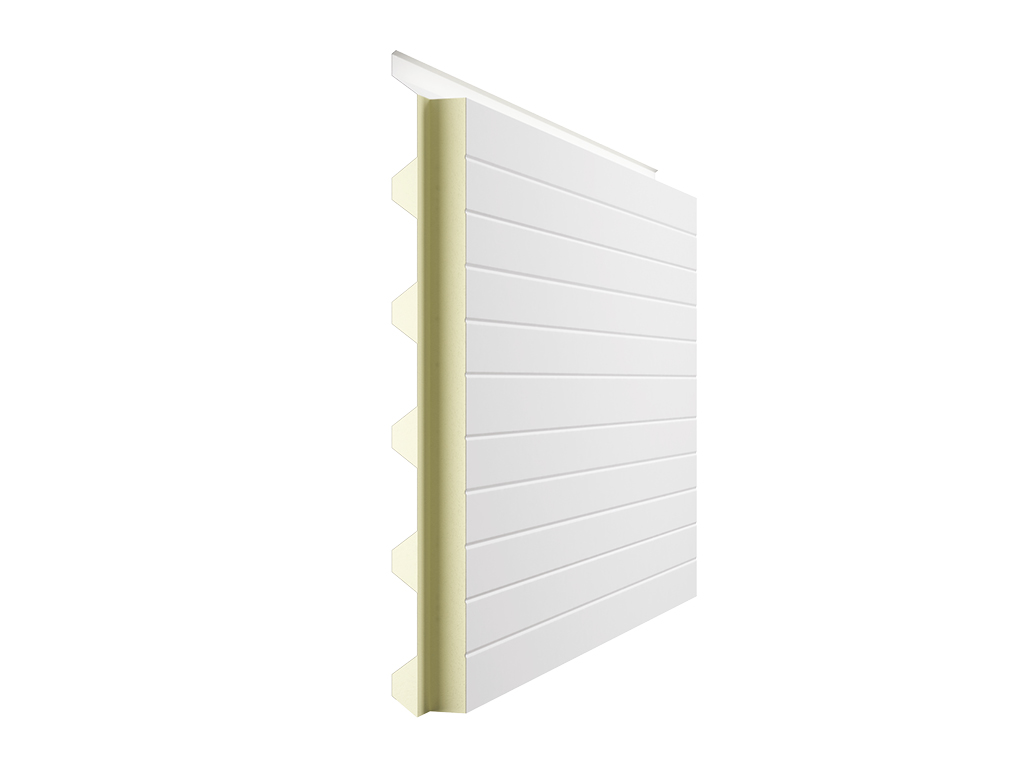

Кровельные сэндвич-панели

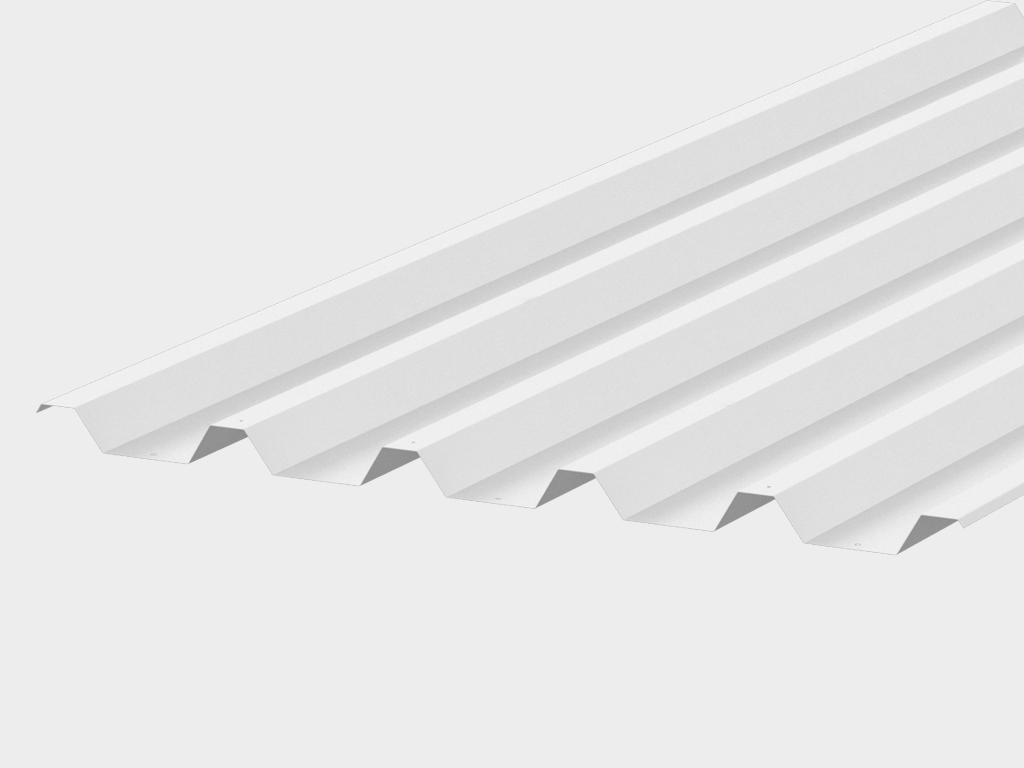

Стеновой профлист (С21)

Кровельный профлист (С44)

ВИД ПРОФИЛЯ СЭНДВИЧ-ПАНЕЛЕЙ

Гладкая

Волна

Трапеция

ВИД ЗАМКА СЭНДВИЧ-ПАНЕЛЕЙ

Z-lock

Кровельный замок

СТАНДАРТНЫЕ ЦВЕТА

RAL 9010 (чистый белый)

RAL 9006 (белый алюминий)

RAL 9003 (сигнально-белый)

RAL 9002 (белая ночь)

RAL 8017 (шоколадно-коричневый)

RAL 7024 (серый графит)

RAL 7004 (сигнально-серый)

RAL 6005 (зеленый мох)

RAL 6002 (зеленый)

RAL 5005 (сигнально-синий)

RAL 5002 (ультрамарин голубой)

RAL 3020 (базовый красный)

RAL 3009 (оксид красный)

RAL 3005 (винно-красный)

RAL 3003 (рубиново-красный)

RAL 2004 (оранжевый)

RAL 1018 (цинково-желтый)

RAL 1015 (светлая слоновая кость)

RAL 1014 (слоновая кость)

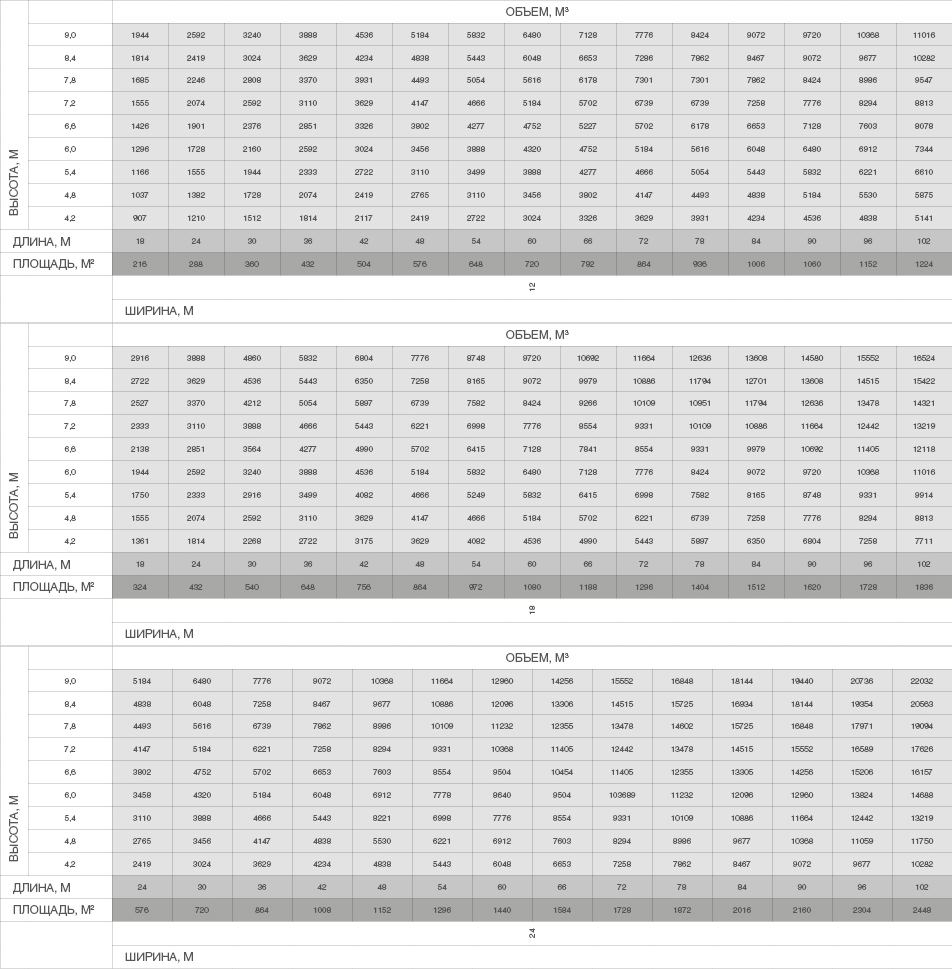

Параметр	Показатель
Длина, м	до 230
Ширина, мм	3 000–24 000
Шаг между рамами, м	3,0; 4,5; 6,0
Высота до низа несущей балки, м	2,4–9,6 (с шагом 0,6)
Уклон кровли, %	20
Количество пролетов, шт	1

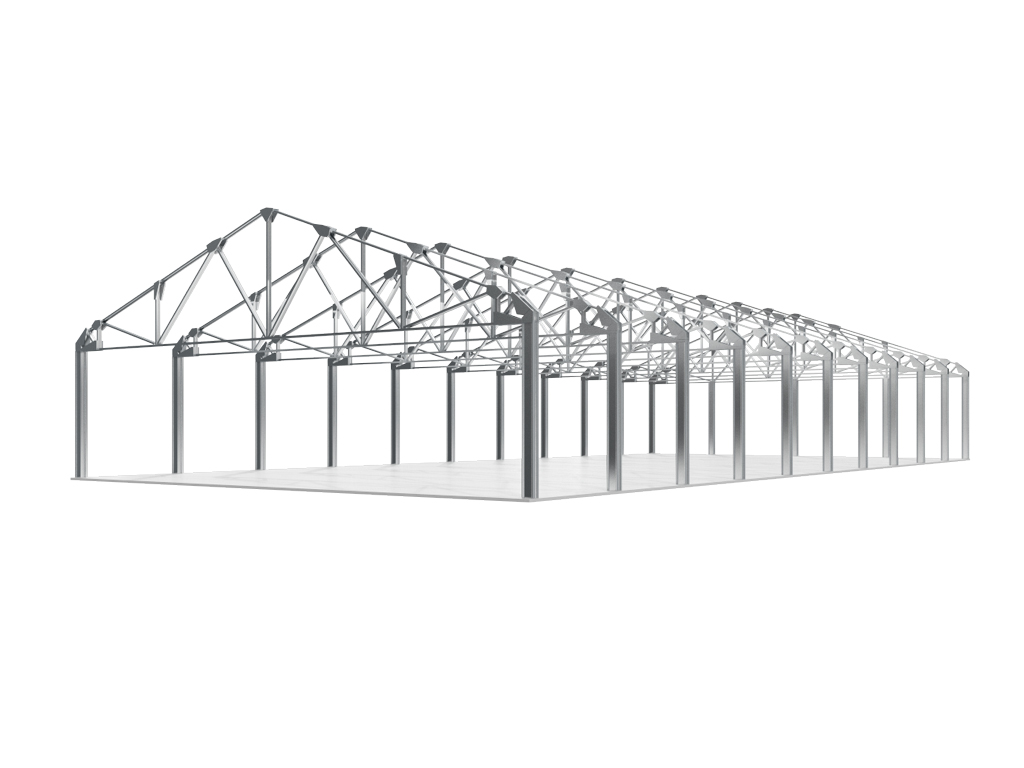

1. Рядовая рама из С-профилей

2. Торцевая рама из С-профилей

3. Прогоны кровельные из С-профилей

4. Связи по каркасу

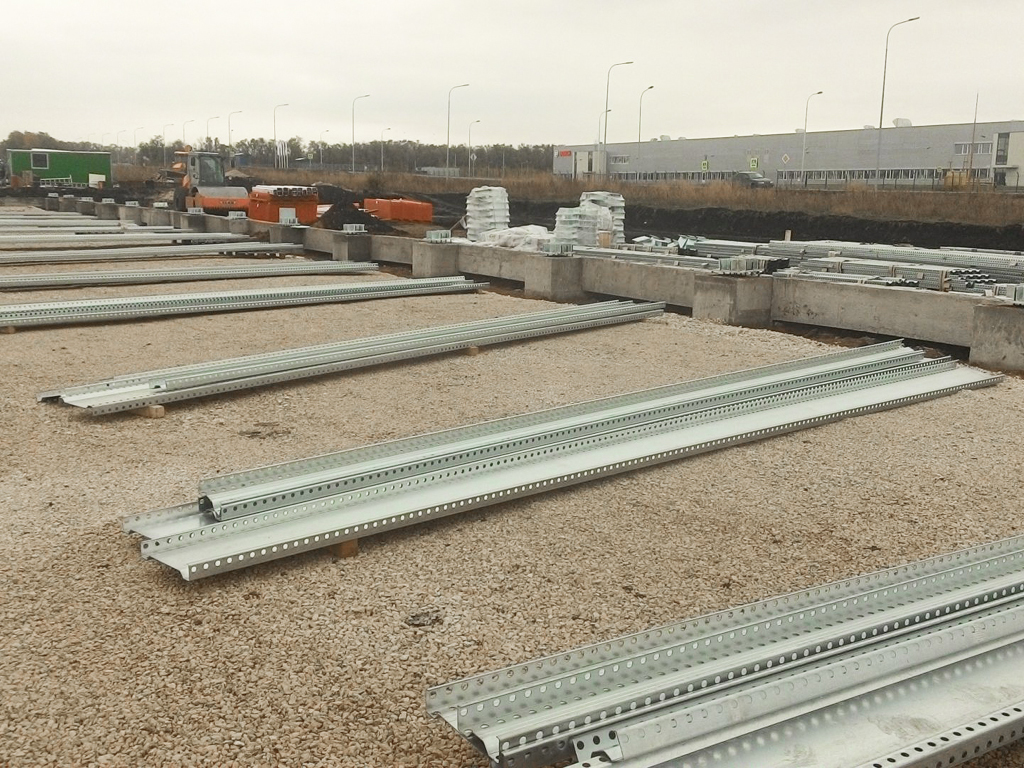

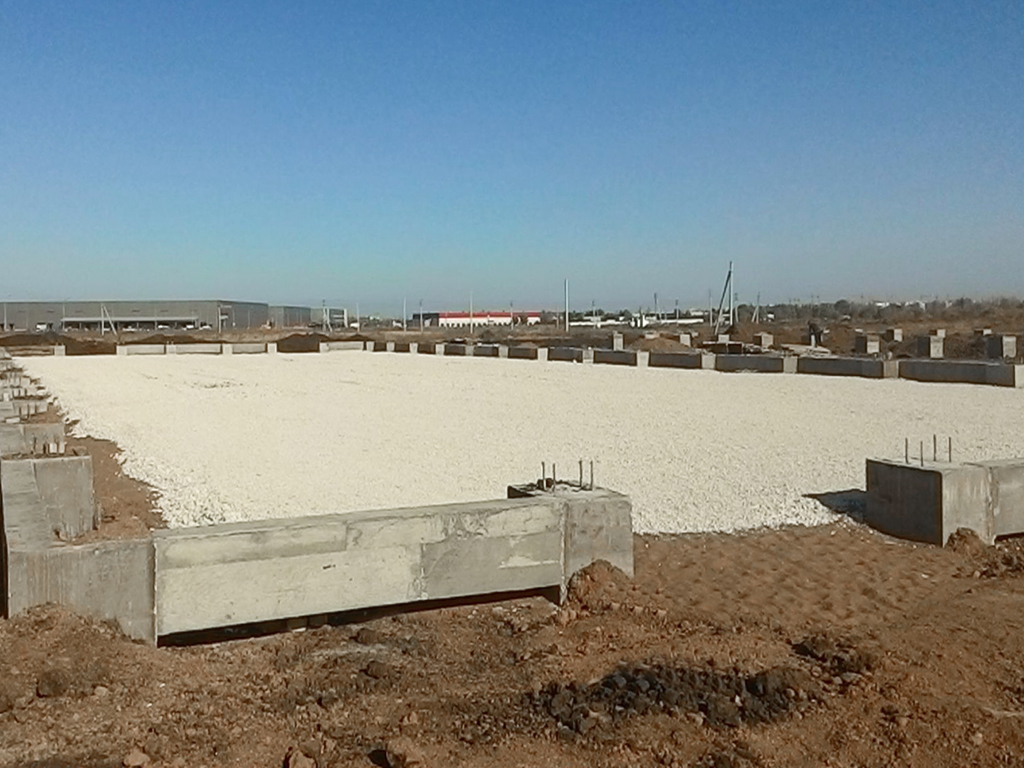

1. Подготовить места складирования элементов полнокомплектного здания.

2. Обеспечить строительную площадку техникой и оборудованием, необходимыми для выполнения работ по монтажу полнокомплектного здания.

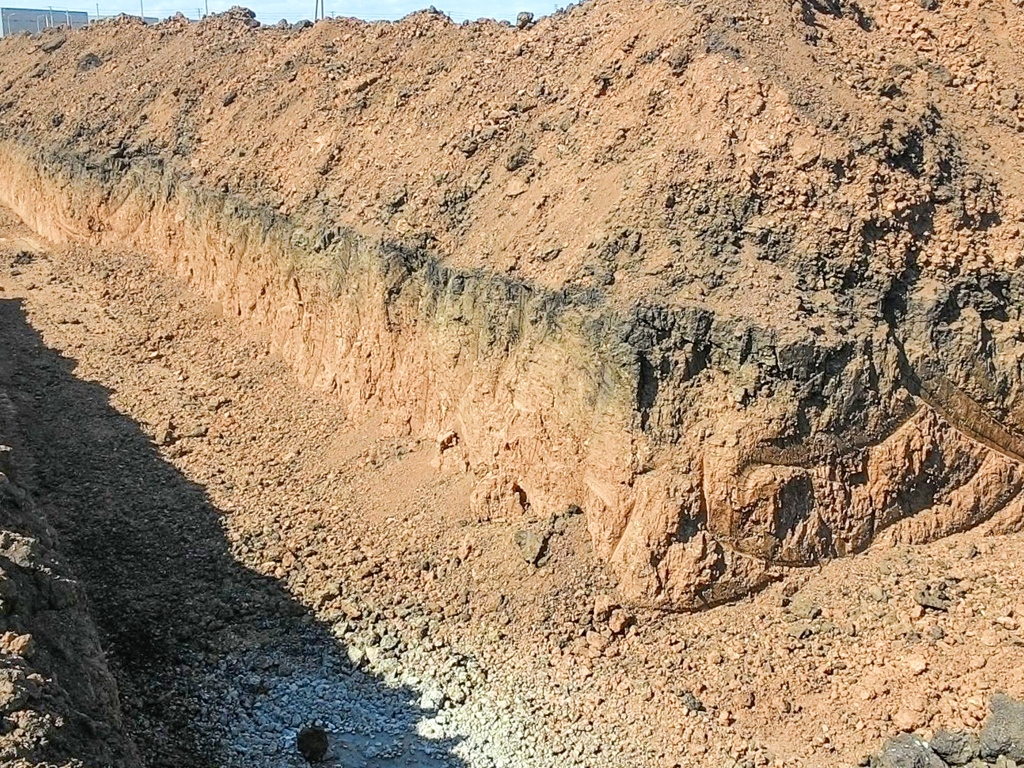

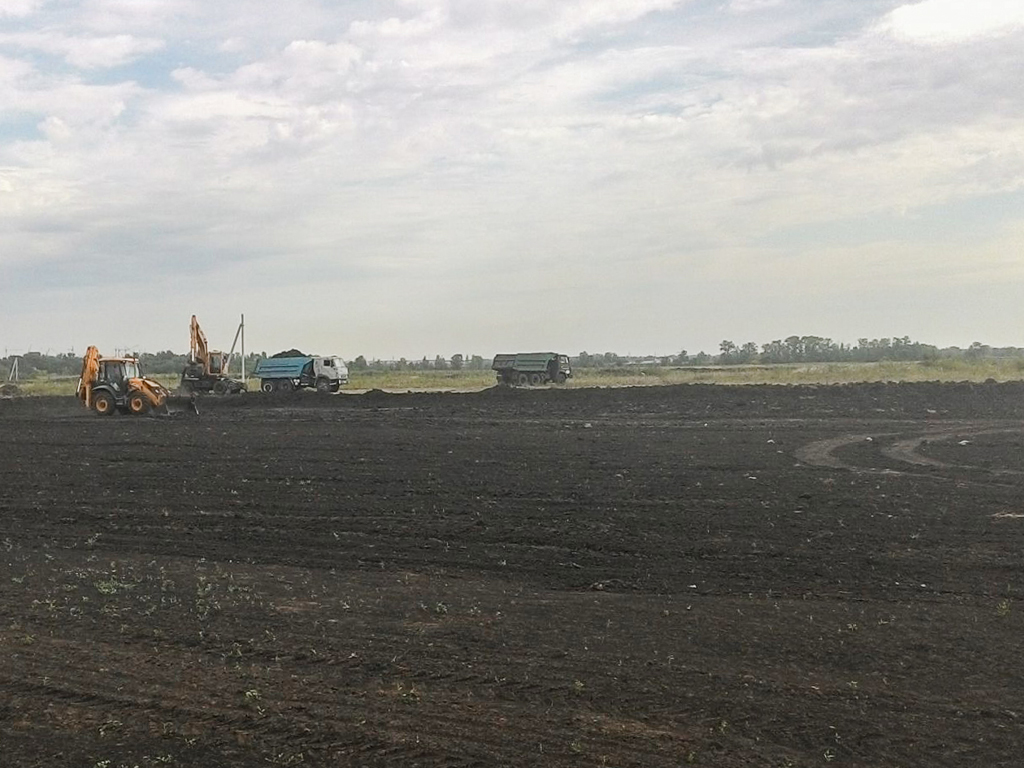

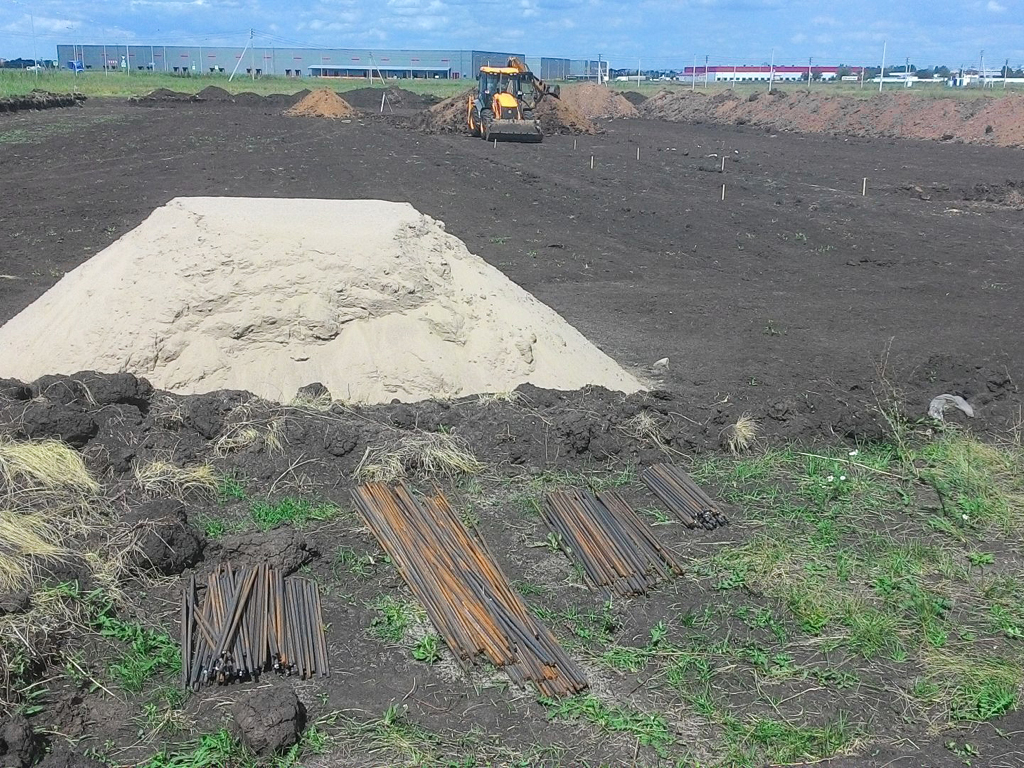

3. Выполнить необходимые работы нулевого цикла.

4. Выполнить выноску осей здания на местность.

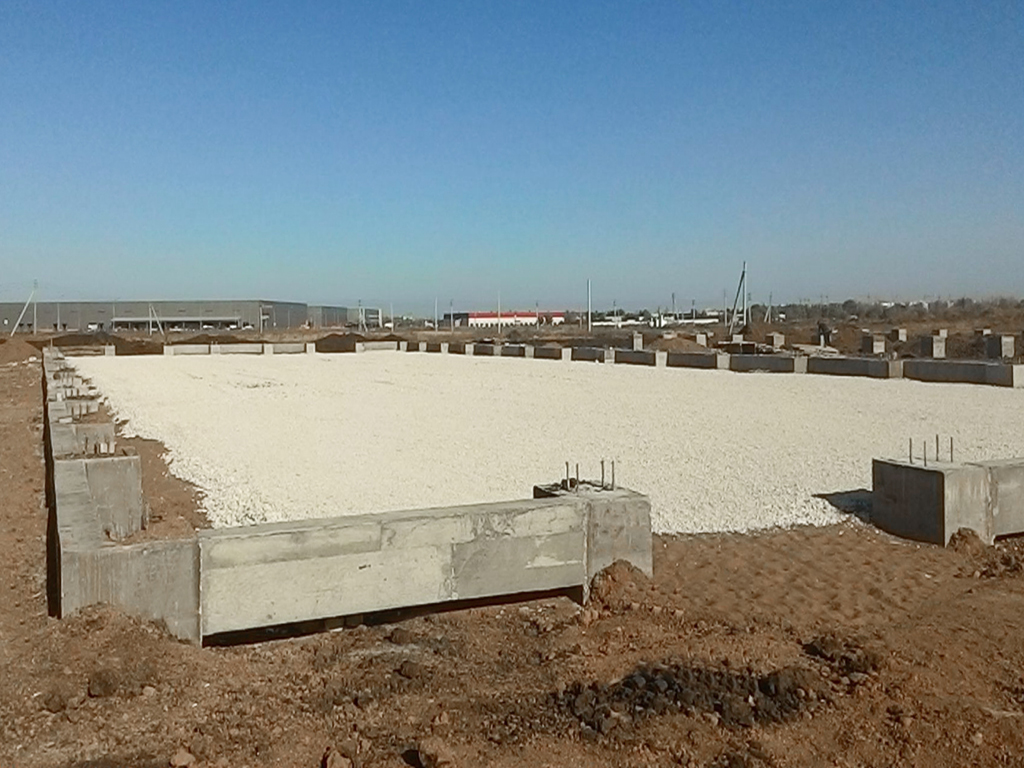

5. Произвести заливку фундаментов под несущий каркас и установить анкерные болты в проектное положение.

6. Выполнить геодезическую съемку верха фундаментов и определить возможные отклонения положения анкерных болтов от проектного.

7. Результаты геодезической съемки оформить надлежащим образом.

8. В случае наличия отклонений положения анкерных болтов от проектного выслать информацию в проектный отдел концерна DoorHan для принятия решения по последующему монтажу конструкций.

Требования к строительному объекту

1. Фундаменты должны быть запроектированы таким образом, чтобы воспринять все необходимые нагрузки от несущих и ограждающих конструкций полнокомплектного здания.
2. Отклонения положения осей строящегося объекта от проектных не допускаются.
3. Отклонения положения анкерных болтов от проектного допускаются не более чем на 3 мм.
4. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.

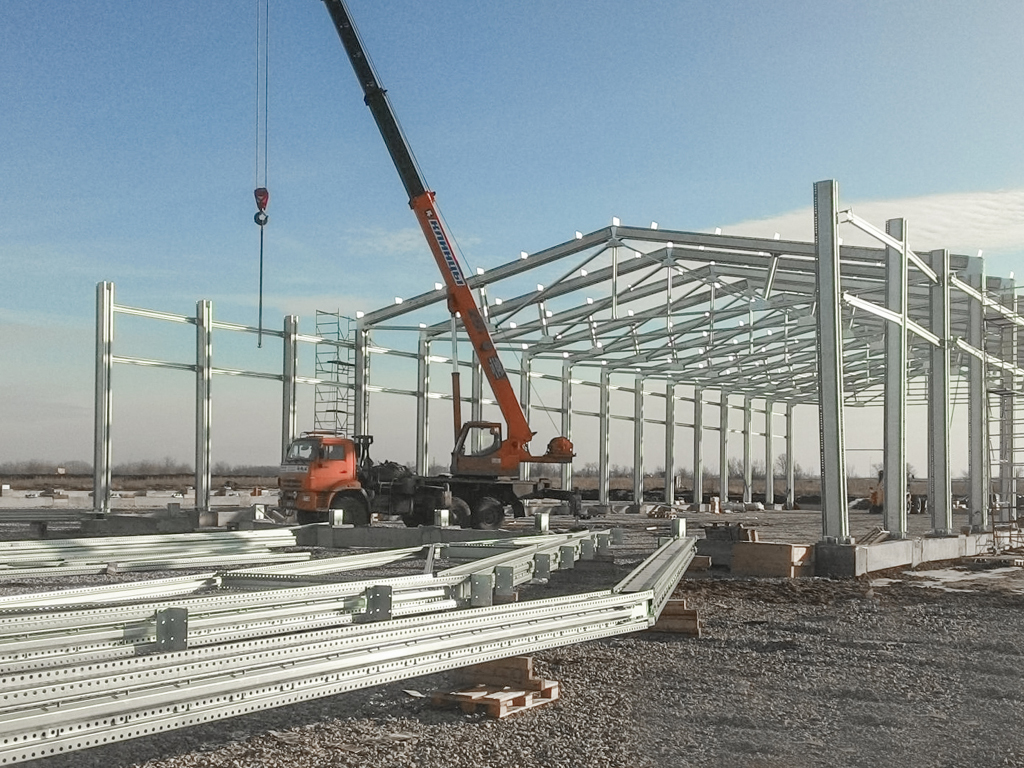

Монтаж каркаса следует проводить с учетом требований «Инструкции по монтажу». Контроль монтажа осуществляется в соответствии с проектом производства работ (ППР), в котором наряду с общими требованиями предусмотрены: последовательность установки; мероприятия, обеспечивающие требуемую точность установки; пространственная неизменяемость конструкций в процессе сборки; устойчивость конструкций в процессе возведения; безопасные условия труда. Установку конструкций в проектное положение следует производить с помощью траверс и мягких бандажей.

Рядовая рама

Торцевая рама

Прогон

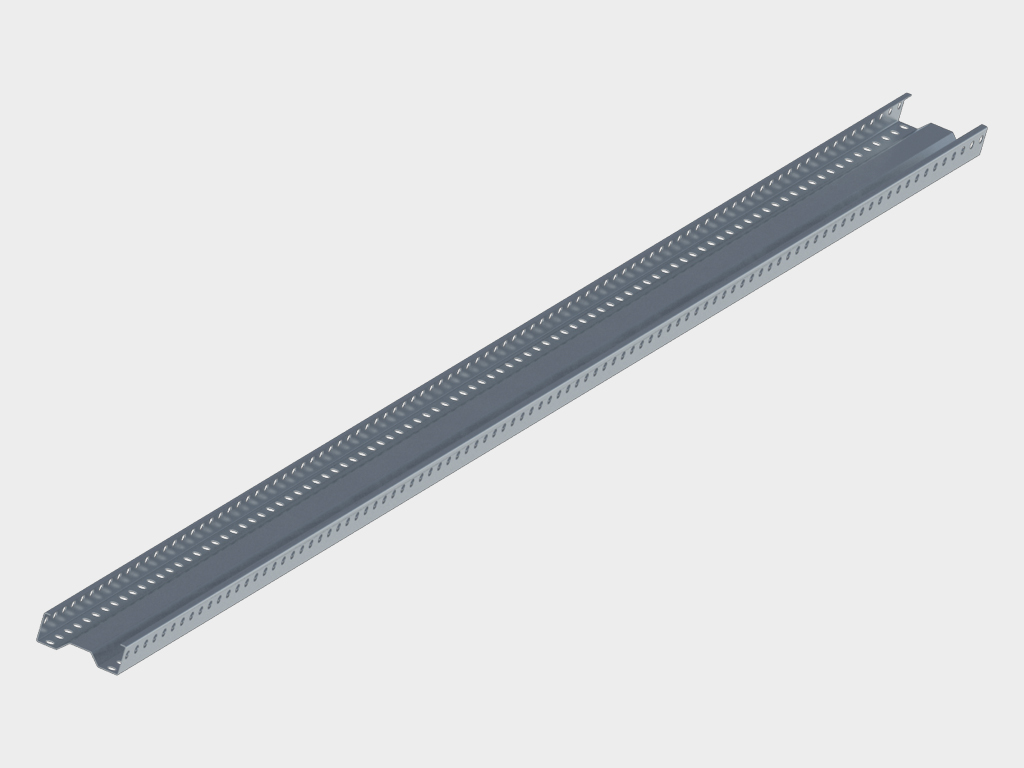

	С-профиль
	Фасонные элементы
	Болты для соединения профилей между собой
	Ограждающие конструкции
	Нащельники/доборные элементы

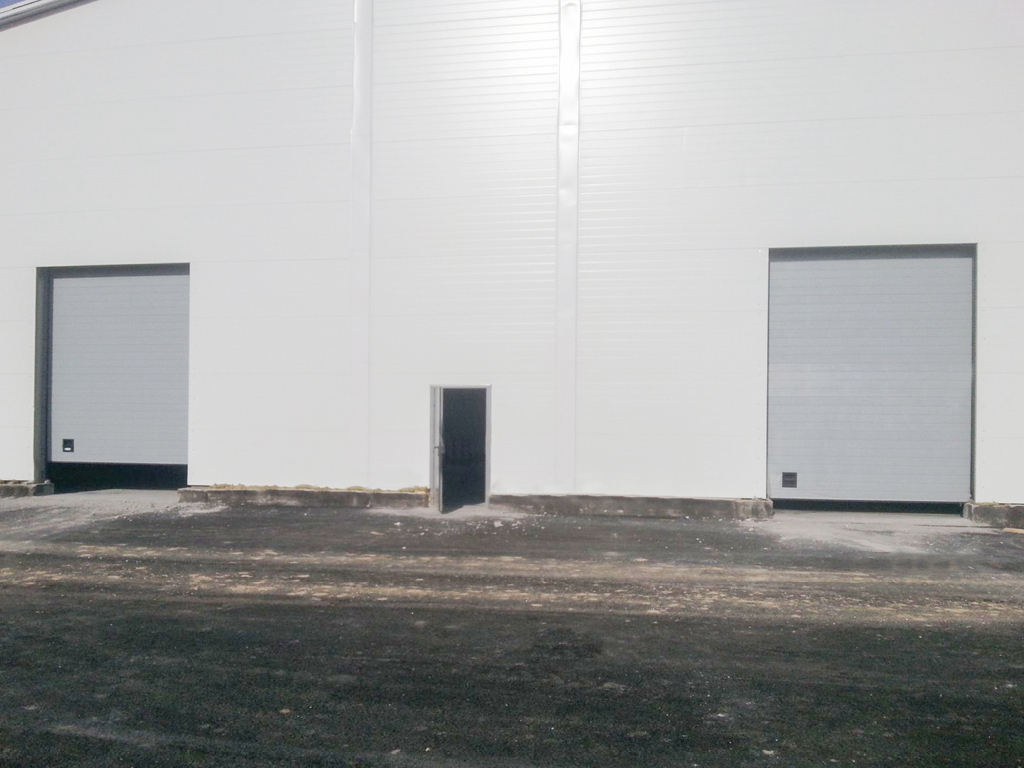

	Ворота. В качестве въездных и внутренних ограждающих конструкций концерн DoorHan предлагает широкий выбор ворот: это могут быть как секционные ворота, так и распашные, скоростные, ПВХ-ворота и т. д.

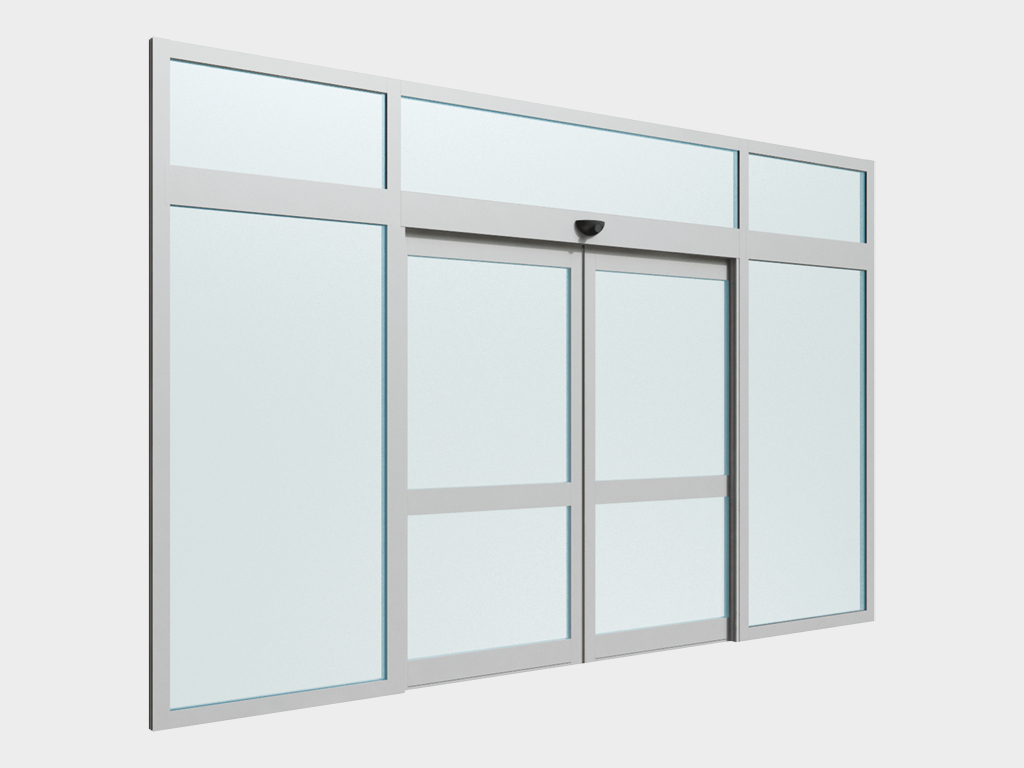

	Дверь. Концерн DoorHan изготавливает двери самого широкого спектра применения, что позволяет подобрать нужное решение для любого здания.

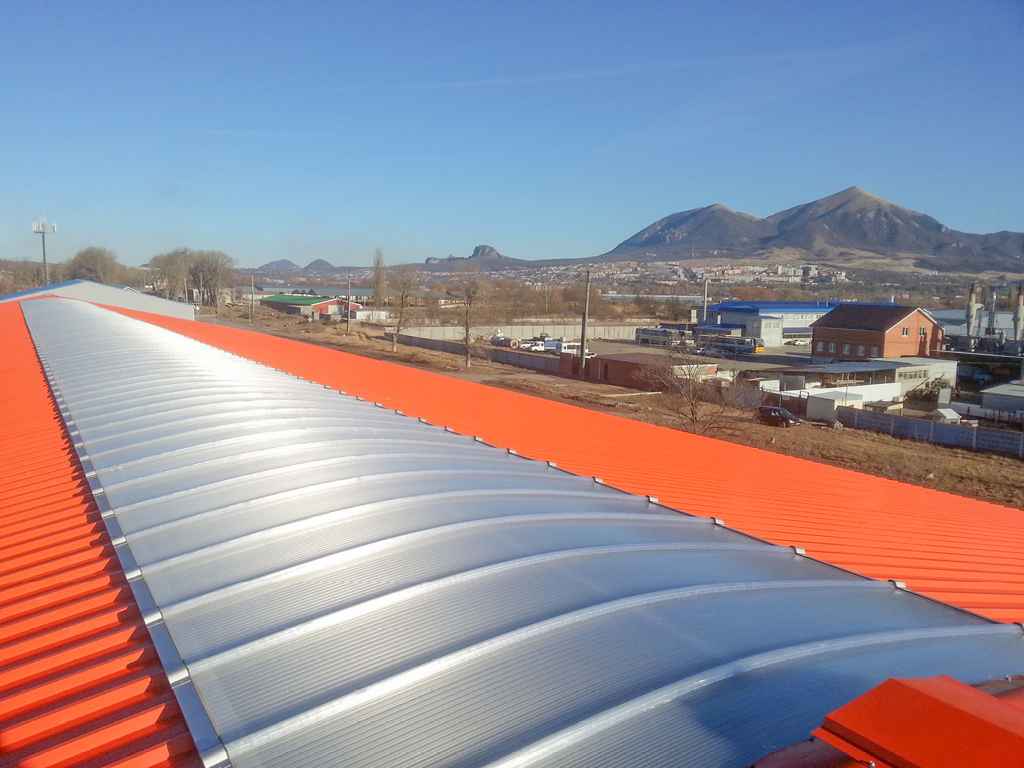

	Зенитный фонарь. Установка зенитного фонаря обеспечивает здание дополнительным, естественным освещением в светлое время суток, что позволяет существенно экономить электроэнергию.
	Окна. Комплектация здания оконными системами позволяет обеспечить дополнительное освещение в светлое время суток и естественную вентиляцию помещения.

Параметр	Значение	Примечание
Снеговая нагрузка, кг/м²	80—320	(для I—V снеговых районов)
Ветровая нагрузка, кг/м²	17—38	(для I—III ветровых районов)
Сейсмическая нагрузка, баллы	до 6
Дополнительная нагрузка на кровлю, кг/м2	20
Этажность	одноэтажное	до 10 м
Предел огнестойкости, мин	15	Предел огнестойкости оцинкованных профилей — R15

1. Должно осуществляться систематическое техническое обслуживание строительных конструкций здания на основе металлического каркаса из стальных оцинкованных профилей. Необходимо своевременно выполнять комплекс мероприятий по поддержанию исправности и эксплуатационной пригодности здания, отдельных его частей и конструктивных элементов.

2. В процессе эксплуатации, обслуживания и ремонта, технического перевооружения здания на основе металлического каркаса из стальных оцинкованных профилей запрещается изменять его объемно-планировочные решения, а также производить устройство в наружных стенах проемов для ворот, дверей, окон, вводов коммуникаций и т. п., выполнять работы по усилению строительных конструкций без согласования с заводом-изготовителем.

Упаковка в картон	Характеристики упаковки
Описание	Штучные длинномерные элементы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Предусмотрена для избежания повреждения элементов конструкций здания.

Упаковка в дерево	Характеристики упаковки
Описание	Предусмотрена для элементов каркаса при погрузке на транспорт.

Упаковка в контейнер	Характеристики упаковки
Описание	Предусмотрена в случае перевозки конструкций железнодорожным или водным транспортом.

Упаковка в коробку	Характеристики упаковки
Описание	Метизы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой коробок.

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Предусмотрено покрытие лицевой поверхности нащельников для предотвращения повреждения лакокрасочного покрытия.

Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований монтажа и инструкции по эксплуатации здания. Гарантия качества — 1 год.

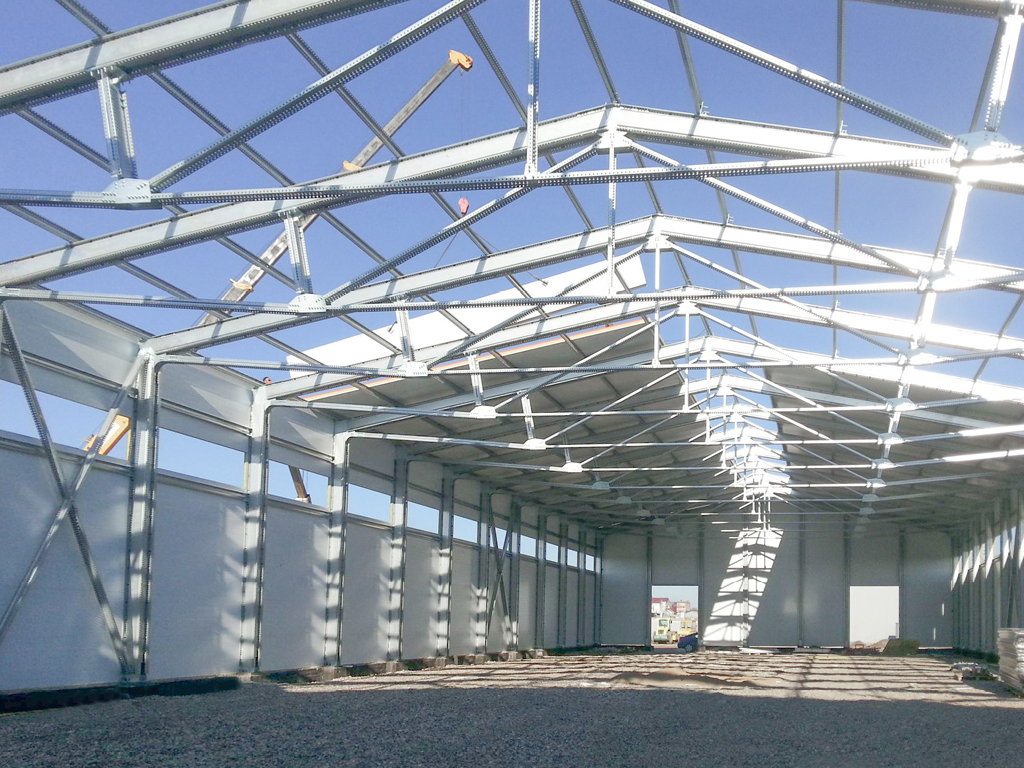

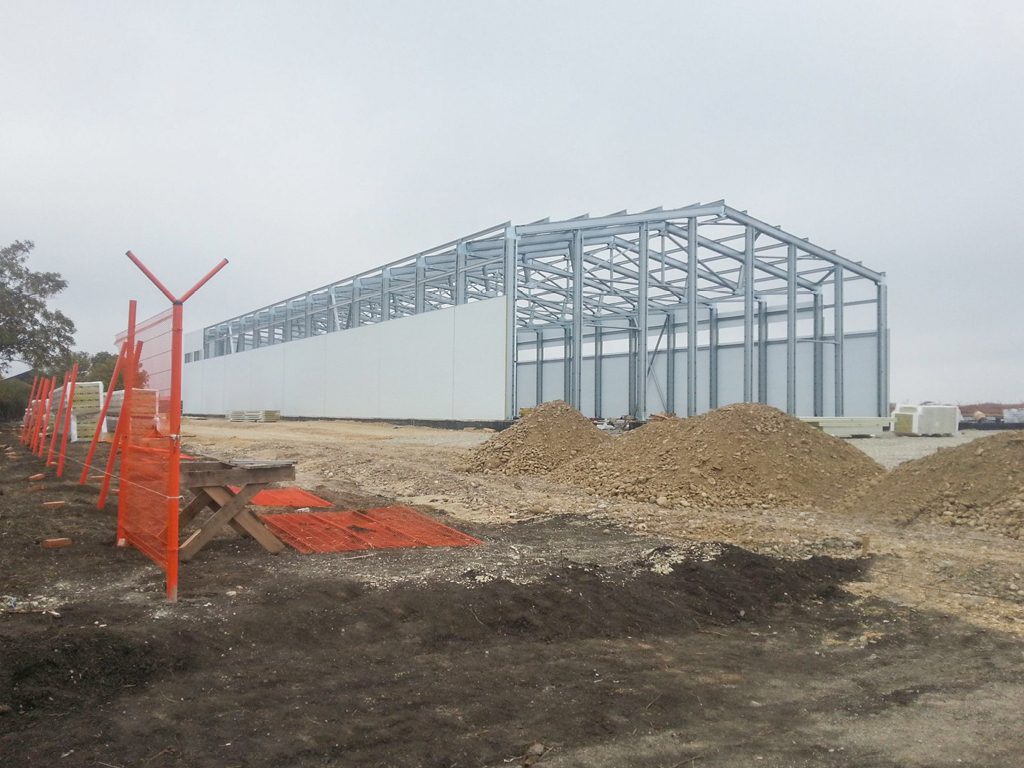

Готовый каркас

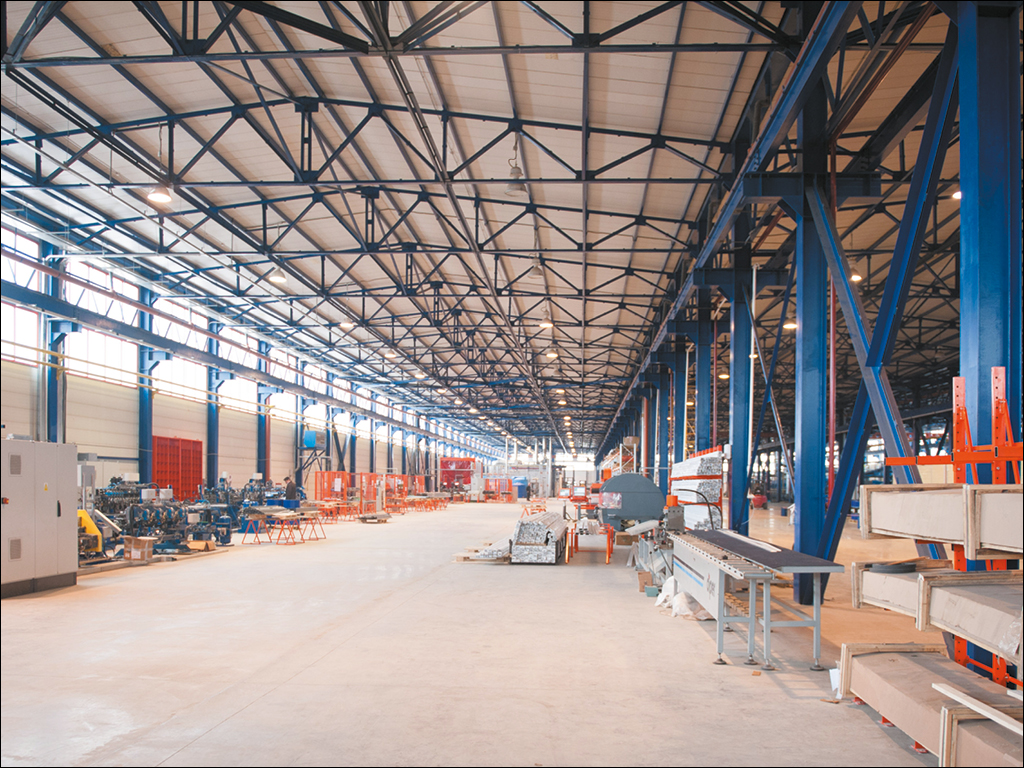

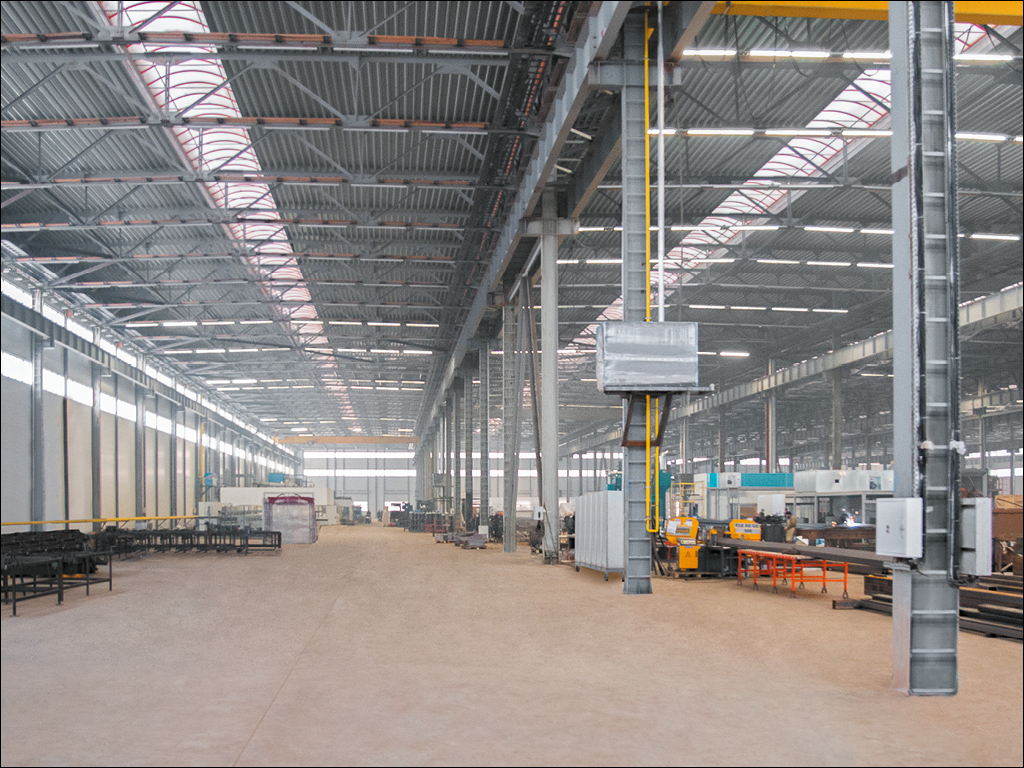

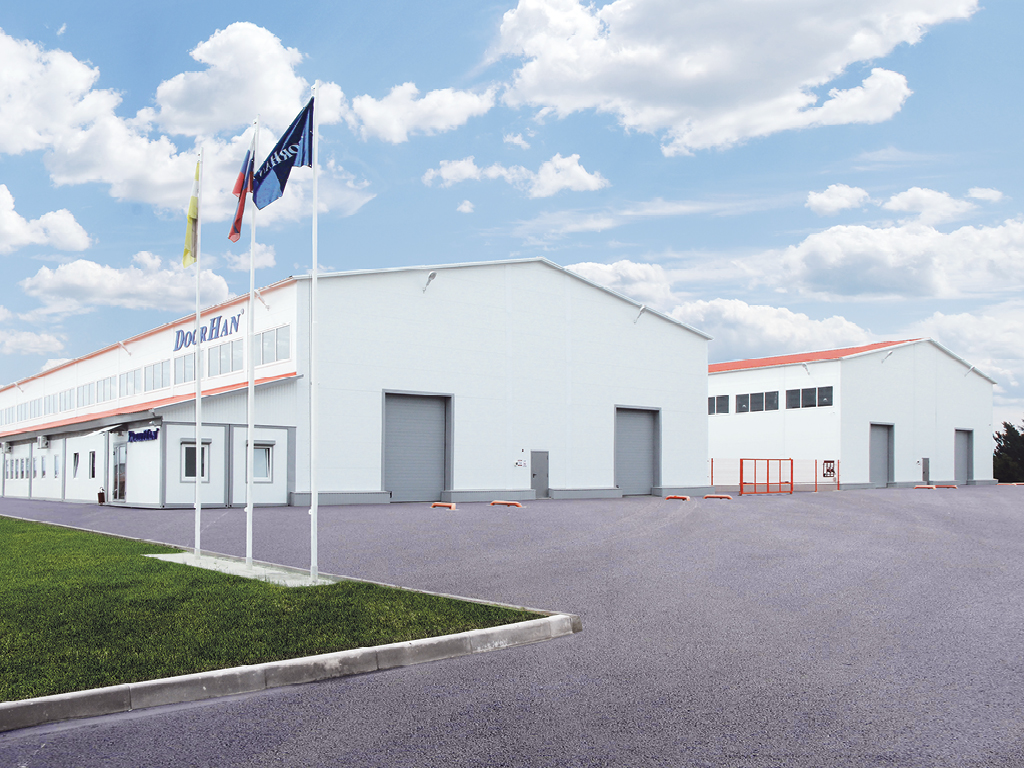

Здание сборочного завода

Особенности

Компактная упаковка для транспортировки стандартными средствами доставки грузов.

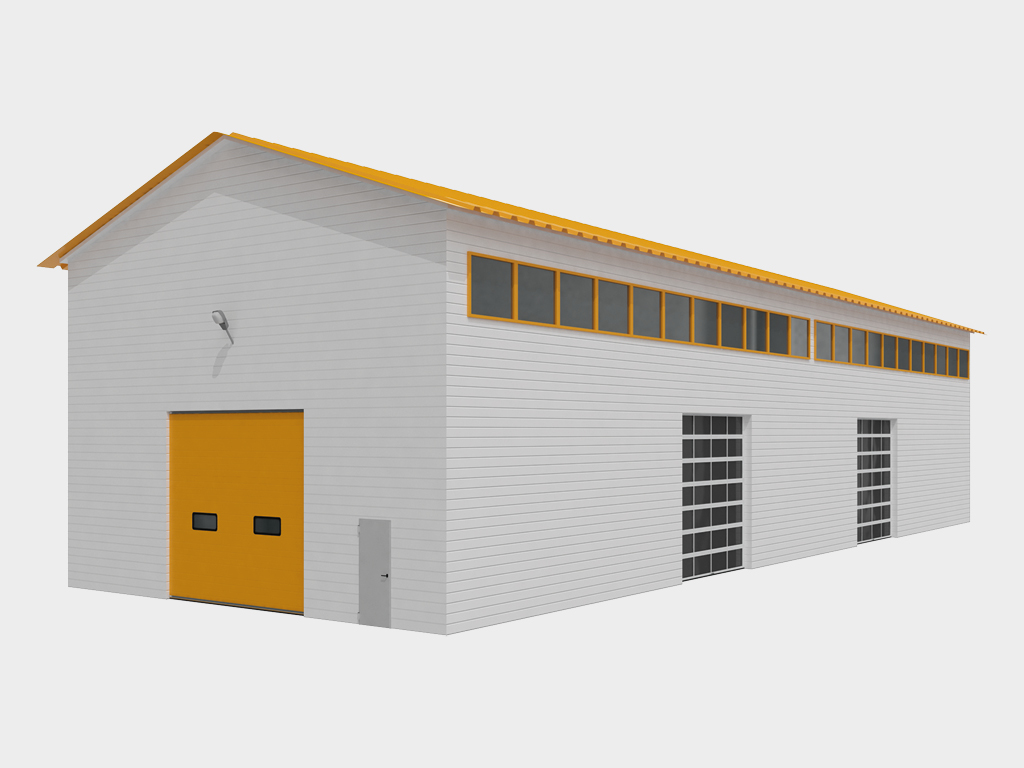

Возможность разборки и повторной сборки.

Минимум грузоподъемной техники для монтажа.

Устойчивость к коррозии: все элементы оцинкованы.

Широкий выбор типовых решений.

Основные технические характеристики


Шаг рам, м	3,0; 4,5; 6,0
Ширина пролета, м	3,0–24,0
Высота до низа несущей конструкции, м	2,4–9,6 (шаг — 0,6)
