Ворота шторные подъемные с поворотной колонной предназначены для перекрытия проемов больших размеров. Ворота отличаются высокой степенью износостойкости и герметичности, устойчивы к большой ветровой нагрузке и не требуют дополнительного технического обслуживания. Благодаря промежуточной поворотной колонне возможно разделение проема для открывания ворот по секциям.
Ворота шторные подъемные серии HD40 с поворотной колонной
Зона применения Печать раздела

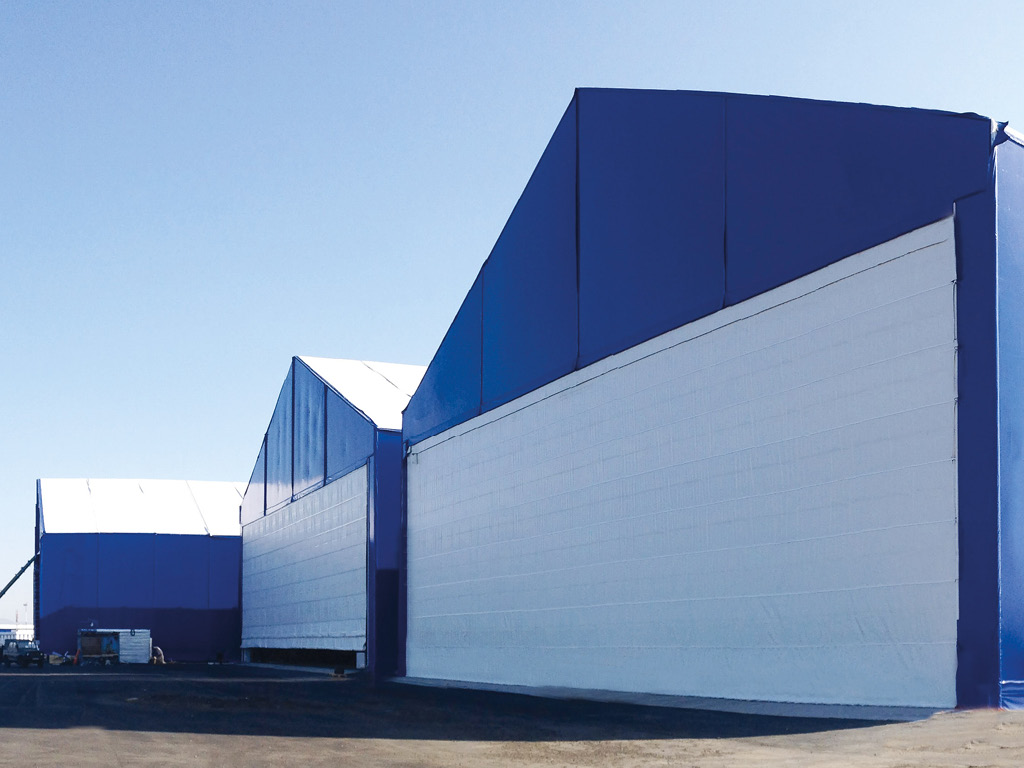

Авиационные ангары для хранения и обслуживания вертолетов и самолетов
Судостроительные эллинги для окончательной сборки судов
Эллинги для хранения и обслуживания дирижаблей
Складские и технологические помещения
Преимущества Печать раздела
Комплексный подход
Комплексный подход от проектирования до установки уникальной конструкции.
Большой опыт проектирования
Опыт проектирования ангарных ворот с 1932 года.
Производство ворот любой сложности
Глубокая интеграция производства позволяет в согласованные сроки разрабатывать и производить любые ворота.
Большое количество реализованных объектов
Более ста двадцати ворот для широкопролетных ангаров были установлены на 57 объектах в России и странах СНГ за последние 15 лет.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Стандартные цвета ПВХ-полотна ворот шторных подъемных
RAL 9003 (белый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордовый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 3000 (красный)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ворота шторные подъемные серии HD20 с поворотной колонной | |
| Ширина проема, мм | до 20 000 |
| Высота проема, мм | до 20 000 |
| Ворота шторные подъемные серии HD40 с поворотной колонной | |
| Ширина проема, мм | до 40 000 |
| Высота проема, мм | до 40 000 |
Размеры проема Печать раздела
Конструкция Печать раздела

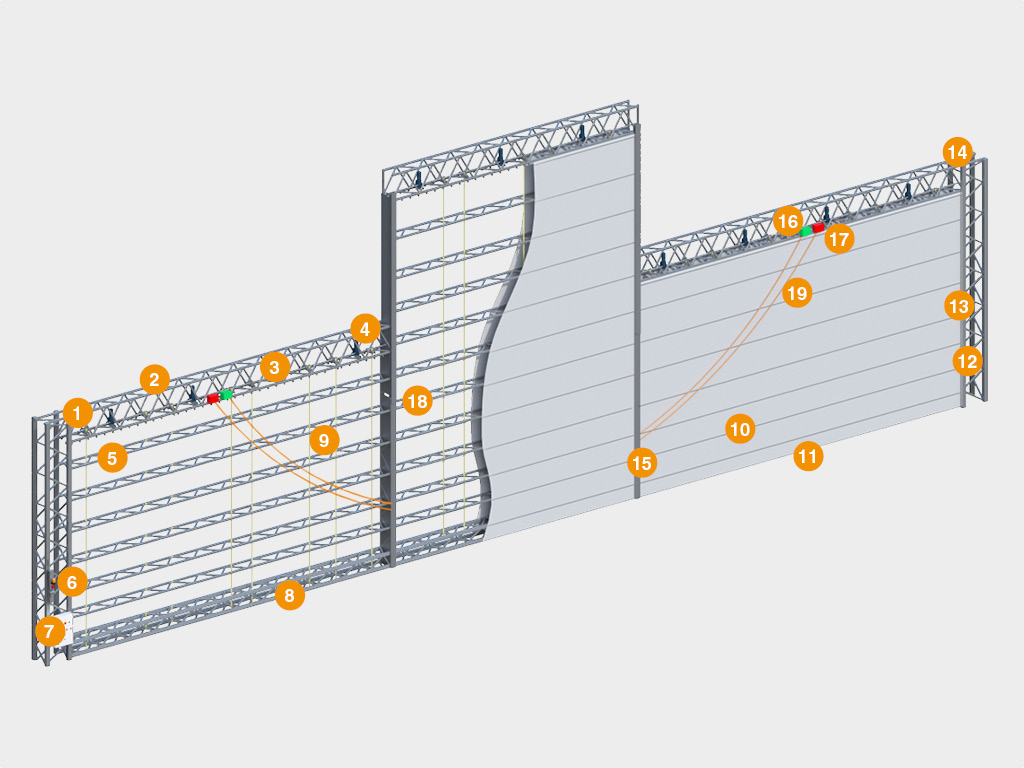

1. Направляющие вертикальные
2. Балка надворотная
3. Вал
4. Мотор-редуктор
5. Горизонтальная ферма
6. Световая и звуковая сигнализации
7. Шкаф управления
8. Нижняя балка
9. Стропы
10. ПВХ-полотно ворот
11. Нижнее уплотнение
12. Фотоэлементы
13. Боковое уплотнение
14. Несущий портал (опция)
15. Поворотная колонна
16. Электрическая лебедка для подъема колонны
17. Страхующее устройство при поднятии-опускании колонны
18. Шарнир поворотной промежуточной колонны
19. Трос для поднятия-опускания поворотной колонны
Подготовка строительного объекта Печать раздела
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере b1 и b2 — наименьшая величина.

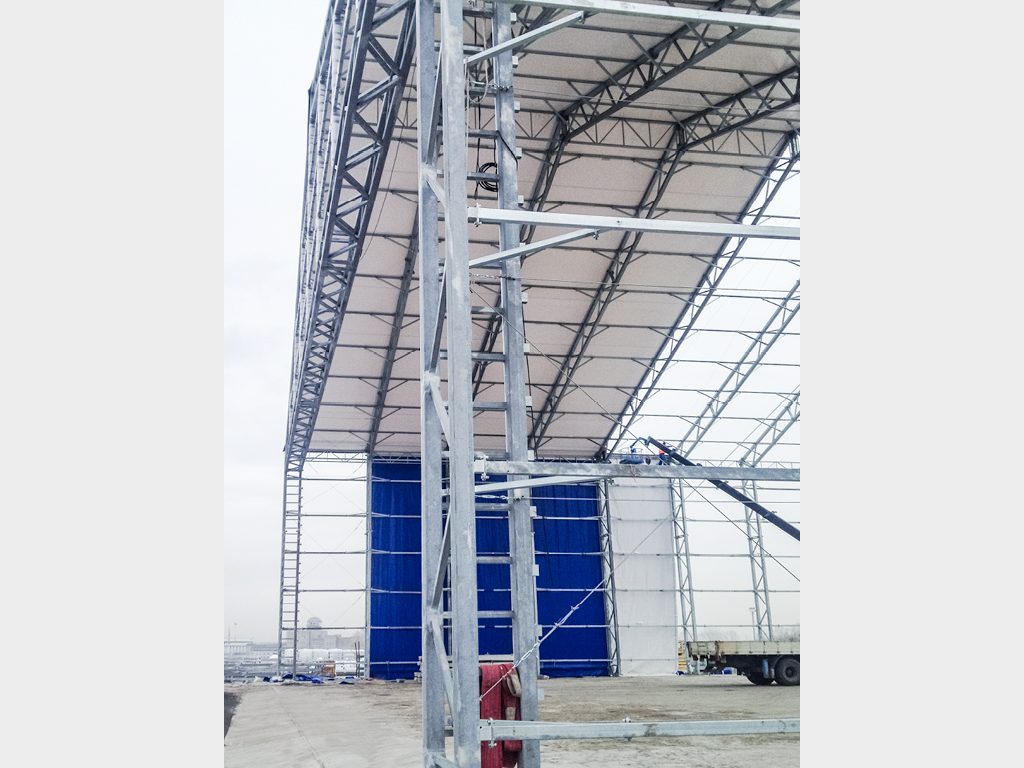

Проем под установку ворот выполняет заказчик по техническому заданию изготовителя. К началу монтажных работ заказчик подводит силовое питание к объекту.
Способы монтажа Печать раздела
 |
Работы по монтажу производятся в соответствии с разработанным и утвержденным заказчиком проектом производства работ (ППР), а также с альбомом «Инструкция по монтажу, пуску и обкатке ворот». Перед сдачей ворот в эксплуатацию приемо-сдаточной комиссии проводится проверка работы ворот в соответствии с альбомом «Программа и методика испытаний». |
Стандартные конструктивные решения Печать раздела
 |
Проемы прямоугольной формы. |
 |
Проемы произвольной конфигурации. |
Базовая комплектация Печать раздела
 |

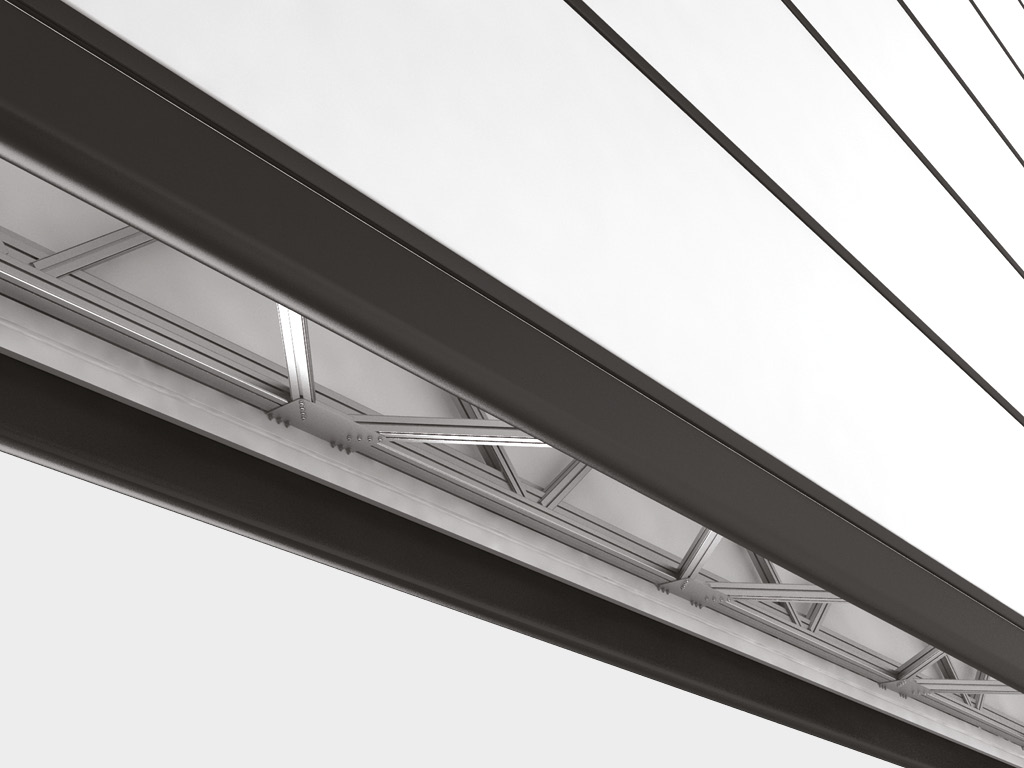

Полотно ворот изготавливается из ПВХ-ткани с армированным слоем полиэстера, собранный таким образом, что образуется два плотных кармана с затянутым внутрь ПВХ-кордом. Полотно затягивается в специальный паз алюминиевого профиля соседних секций и фиксируется саморезами по торцам. В случае повреждения одного из полотен, замена поврежденного полотна осуществляется без демонтажа ворот. |
 |
Верх полотна закреплен на металлоконструкции строительной части ангара с помощью узлов крепления, позволяющих регулировать натяжение тентов. |
 |

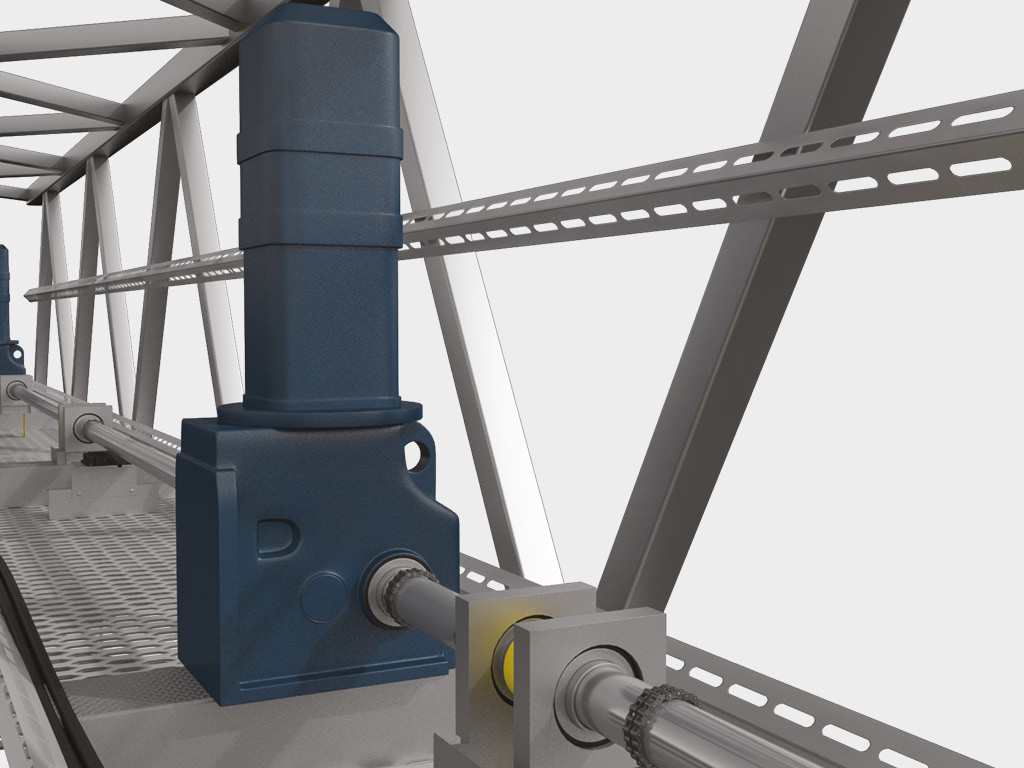

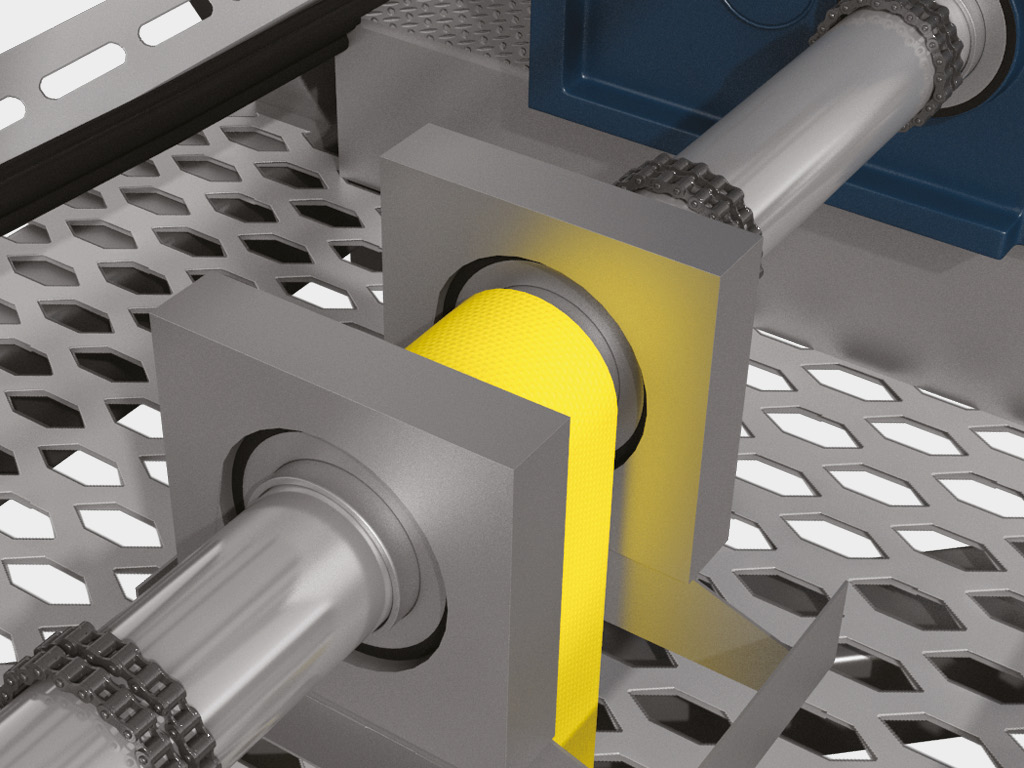

Мотор-редукторы и барабаны опираются на надворотную балку металлоконструкции строительной части ангара. |
 |

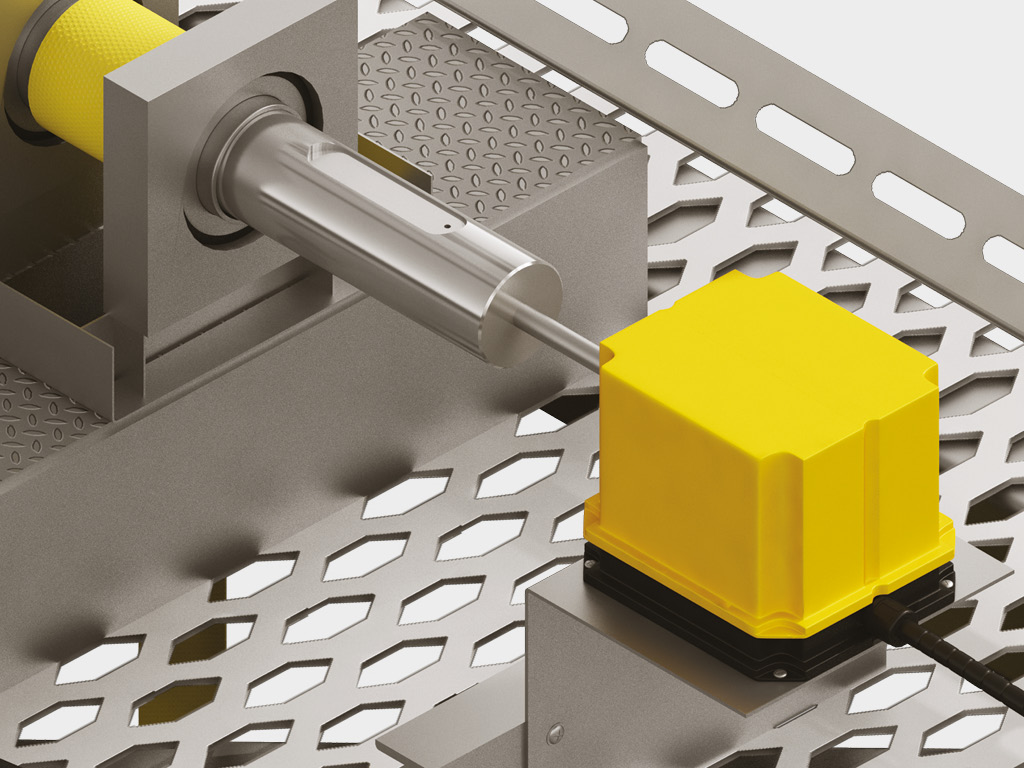

На свободном валу барабана установлен конечный выключатель, который срабатывает при достижении полотном крайних положений (открытого и закрытого) и останавливает мотор-редукторы. |
 |
Валы выполнены из трубы. По концам вала, а также на тихоходные валы мотор-редукторов и валы барабанов установлены звездочки. Пара звездочек соединяется двухрядной втулочно-роликовой цепью в цепную муфту. |
 |

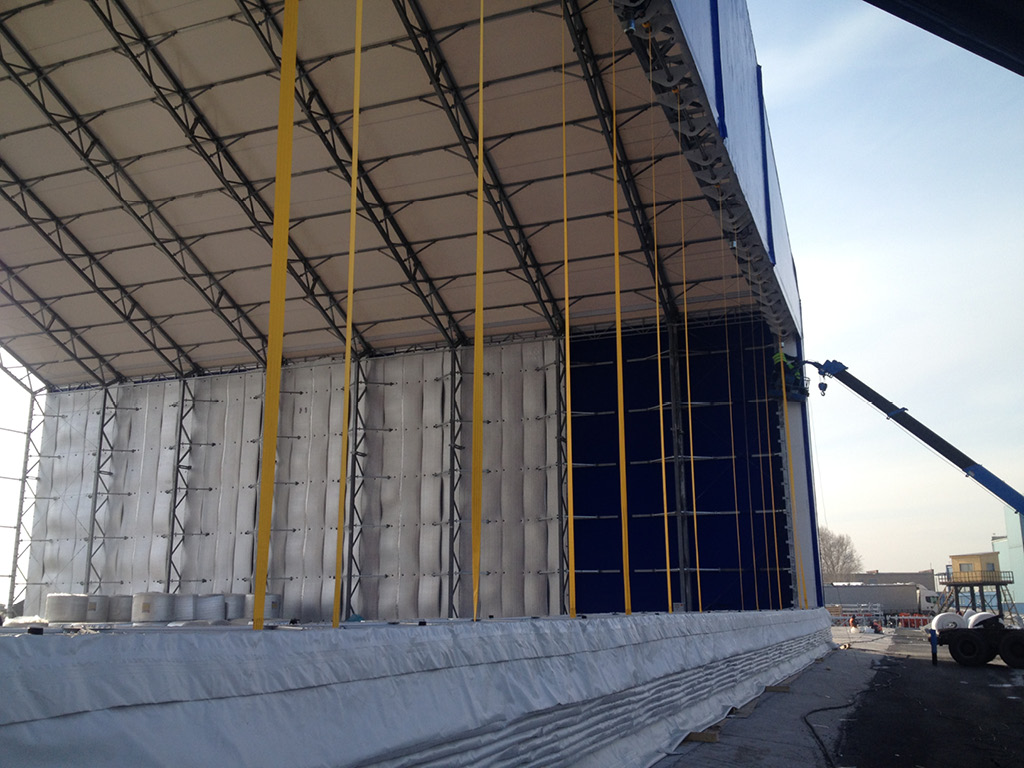

Для открывания/закрывания полотна ворот предусмотрены стропы. Один конец стропа крепится на барабане, другой — через узел подвески на нижней балке. |
 |

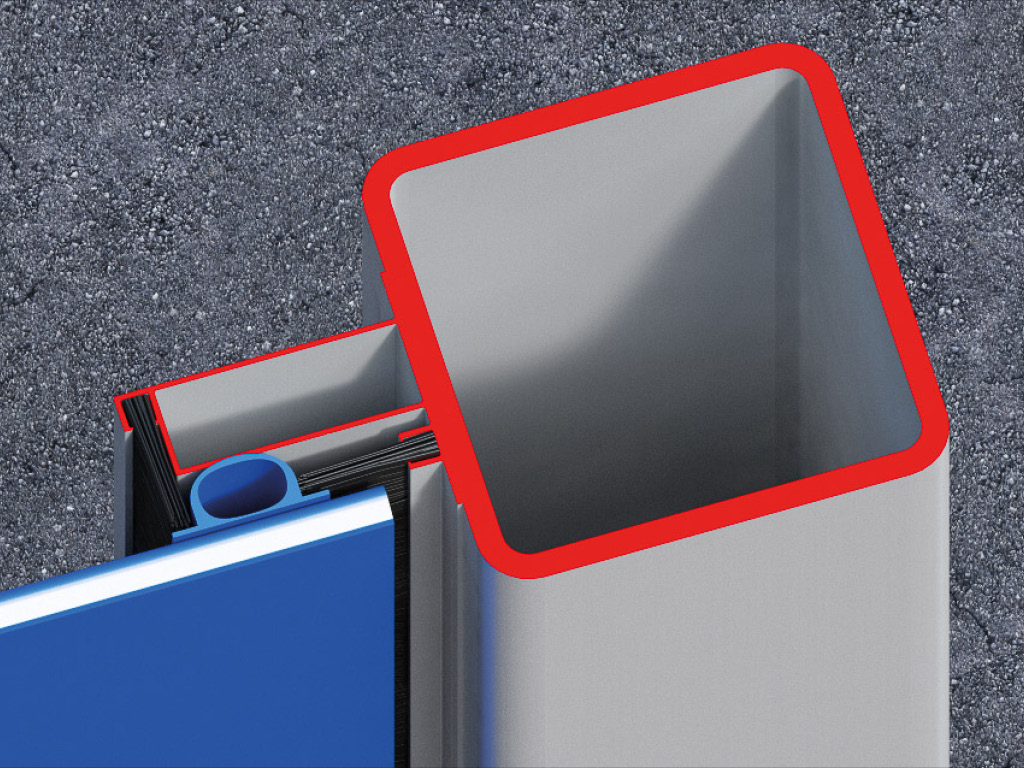

Система щеточных уплотнений, установленных в двух направлениях, надежно защищает стыки полотна ворот и проема, обеспечивая высокую герметичность. Уплотнения устанавливаются вдоль вертикальных направляющих изнутри и снаружи. |
 |

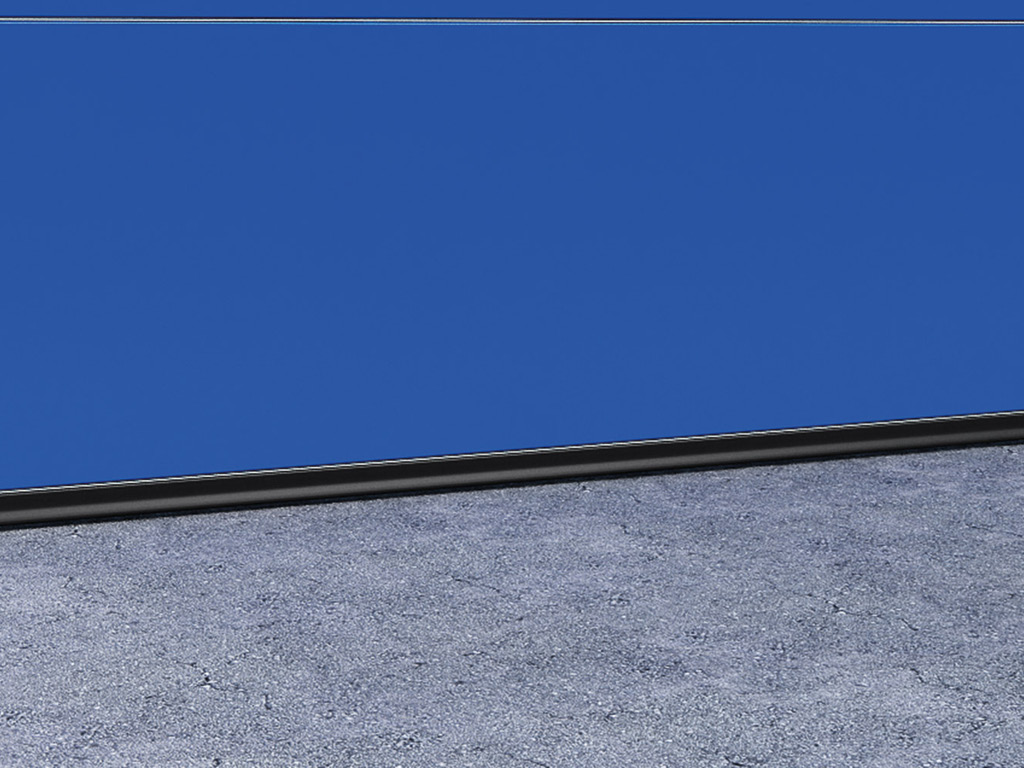

В нижней части ворот уплотнение выполнено в виде каплевидного кармана, надежно прилегающего к грунту. |
 |

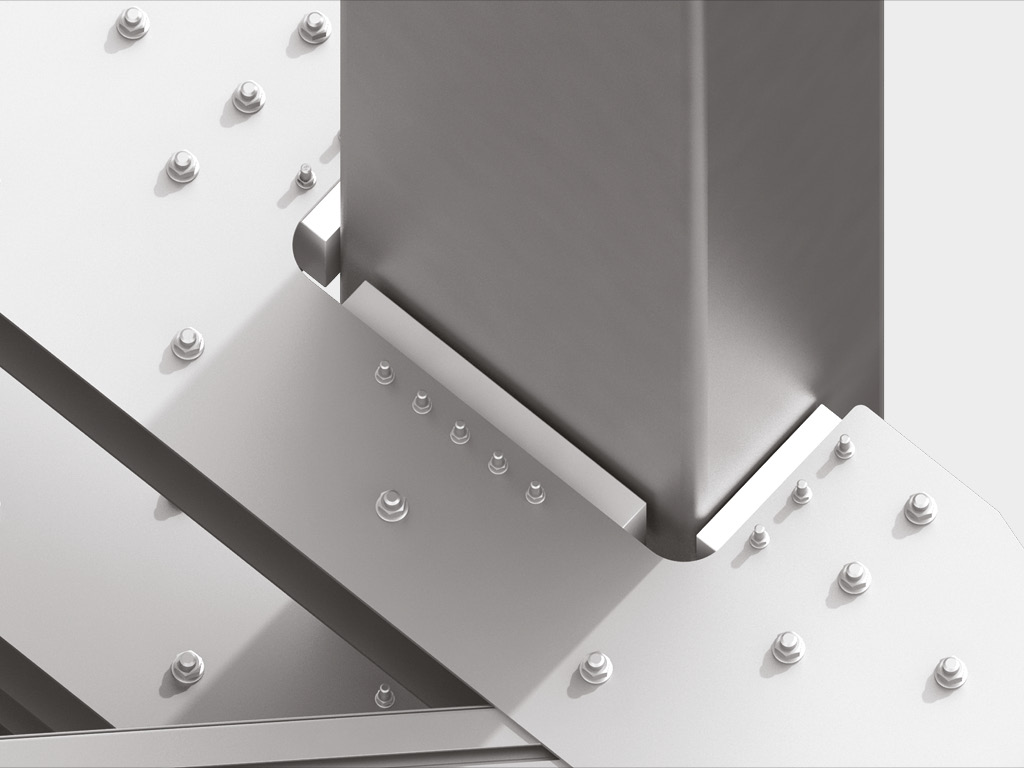

На колоннах по краям проема установлены вертикальные направляющие для перемещения горизонтальных ферм и нижней балки. Вертикальные направляющие представляют собой профиль специальной конфигурации, обеспечивающий строго определенное перемещение полотна ворот. |
 |
Поворотная колонна перемещается при помощи электрической лебедки, которую дублирует специальное страхующее устройство. В положении ворот «полностью открыто» колонна располагается под полностью собранным полотном в верхней части проема. В положении ворот «полностью закрыто» колонна находится в вертикальном положении. |
 |

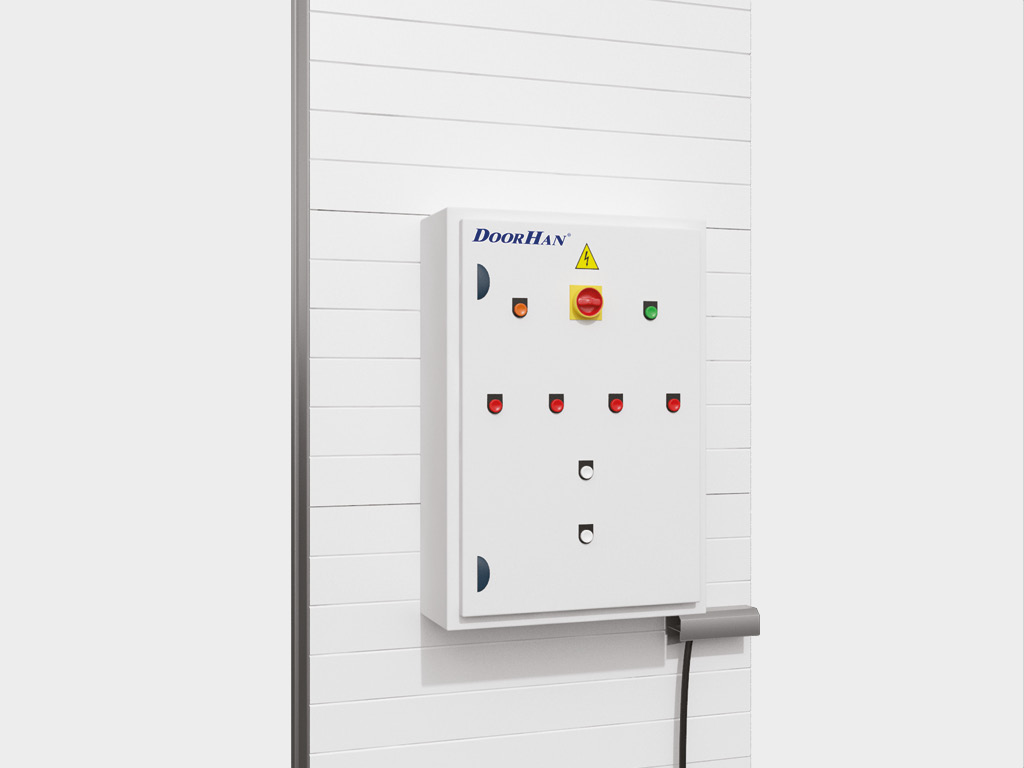

Управление механизмами ворот производится при помощи кнопочного пульта, расположенного на внешней стенке шкафа управления. |
 |
Для безопасной работы ворот в проеме устанавливаются фотоэлементы. |
 |

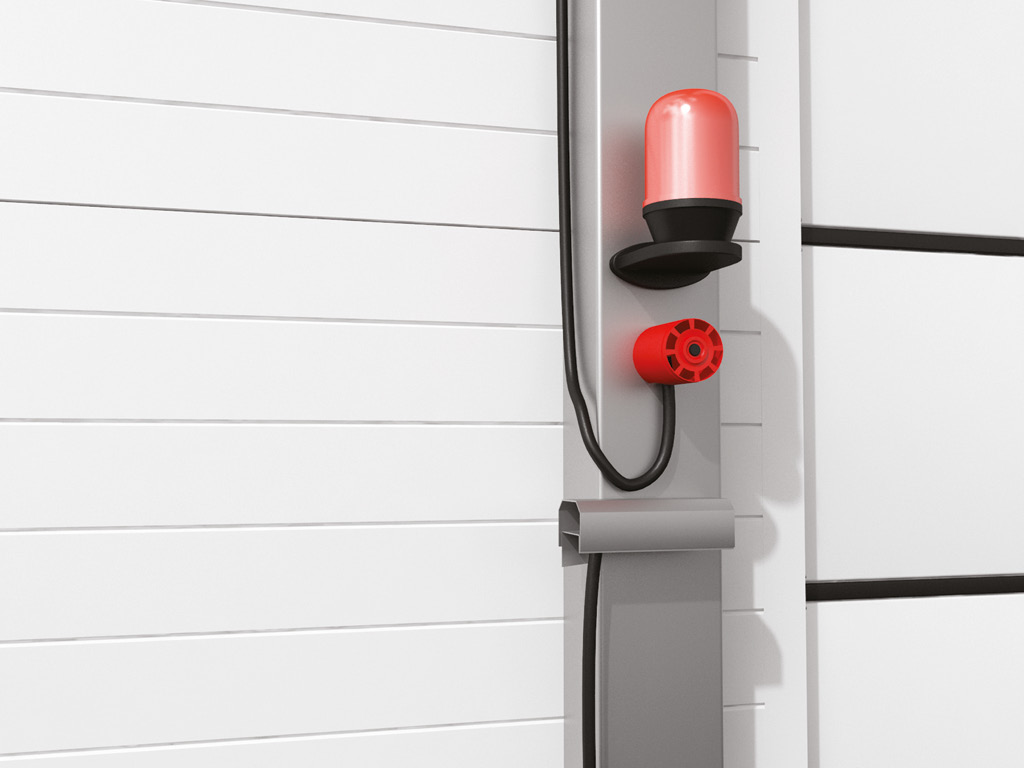

Для безопасной работы ворот установлена световая и звуковая сигнализации, которые включаются при работе мотор-редукторов. |
Дополнительная комплектация Печать раздела
|
Дополнительный блок управления подъемных ПВХ-ворот. |
|
Дополнительные фотоэлементы. |
 |
Нестандартный цвет по карте RAL. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Материал | Материал полотна | полиэстер с двумя слоями ПВХ (плотность 900 г/м²) |
| Материал | Материал несущих ферм и направляющих | алюминиевый сплав |
| Механизм подъема | барабанно-ременный | |
| Электродвигатель | Привод | электромеханический с остановкой по концевым выключателям и возможностью аварийного ручного открывания |
| Управление | Управление | стационарный кнопочный пульт |
| Уплотнения боковые | щеточного типа, двунаправленные по передним и задним примыканиям полотна ворот к боковым направляющим | |
| Уплотнение верхнее | полиэстер с двумя слоями ПВХ | |
| Уплотнение нижнее | полиэстер с двумя слоями ПВХ с утяжелителем | |
| Сигнальные устройства | световая и звуковая сигнализация | |
| Аварийное открывание | ручной рукояткой при расторможенных мотор-редукторах | |
| Система безопасности | фотоэлементы, датчик безопасности нижнего профиля (опция) | |
| Мощность, Вт | Мощность одного привода | 3–9,2 кВт в зависимости от размеров ворот |
| Напряжение питания, В | Питание | 380 В, 3 фазы 50 Гц |
| Максимальное время открывания/закрывания, сек | Время подъема полотна и промежуточных направляющих | 180 и более (зависит от размеров ворот) |
| Диапазон рабочих температур, °С | Диапазон рабочих температур | от -35 до + 35 °C |
| Класс защиты IP | Класс защиты | IP 65 |
Условия эксплуатации продукции Печать раздела
1. Эксплуатация производится в строгом соответствии с требованиями альбомов: «Руководство по эксплуатации» и «Паспорт» на ворота.
2. К эксплуатации и техническому обслуживанию ворот допускаются лица, обладающие знаниями в объеме приложенной документации, ознакомленные с конструкцией ворот, работой всех механизмов и установленных блокировок, и имеющие образование в области механики и электротехники с соответствующим документом о сдаче экзаменов. При эксплуатации и техническом обслуживании персонал должен выполнять все требования техники безопасности, изложенные в эксплуатационной документации и специальных инструкциях.
3. Перед началом работы оператор обязан провести наружный осмотр полотна ворот на предмет отсутствия поврежденных панелей обшивки, оторванных или лопнувших секций уплотнения, осмотр осуществляется без специальных подъемных средств.
4. При обнаружении неисправностей, угрожающих безопасной работе ворот, если устранение их своими силами невозможно, оператор, не приступая к работе, должен доложить ответственному лицу и сделать соответствующую запись в журнале.
5. Во время работы оператору запрещается:
- передавать управление воротами без разрешения ответственного лица;
- отвлекаться от выполнения своих обязанностей;
- оставлять пульт управления с вставленной ключ-маркой без присмотра;
- переводить механизмы с прямого хода на обратный до полной их остановки, за исключением случаев, когда нужно предотвратить несчастный случай.
6. Поворотом рубильника производится подача электроэнергии в шкаф управления. При этом на шкафу рубильника загорается сигнальная лампочка.
7. Для того чтобы открыть или закрыть ворота, необходимо после подачи питания на шкаф управления нажать соответственно кнопку «Открыть» или «Закрыть». При этом включаются звуковая и световая сигнализации и, одновременно с ними, включаются мотор-редукторы полотна и начинается его движение в сторону открывания или закрывания. Если в процессе открывания или закрывания проема воздействие на кнопку «Открыть» или «Закрыть» прекратилось, приводы автоматически останавливаются.
8. При достижении полотном своего крайнего (открытого или закрытого) положения срабатывает концевой выключатель, приводы останавливаются, а световая и звуковая сигнализации отключаются.
9. По окончании работы необходимо отключить рубильником питание шкафа управления.
10. Описание и эксплуатационные характеристики на комплектующие изделия (мотор-редукторы, пульты управления и т. п.) приведены в паспортах (инструкциях) на эти изделия, приложенных к паспорту ворот.
11. Во время проведения технического обслуживания, профилактического осмотра, ремонтных работ и эксплуатации ворот необходимо строго соблюдать правила техники безопасности. Проверка знаний безопасных методов работы должна проводиться не реже одного раза в год квалификационной комиссией. Проведение инструктажа регистрируется в специальном журнале.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Надежная картонная коробка, стретч-пленка. |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Состав | Алюминиевые профили |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | Зависит от длины секции ворот |
| Ширина, мм | Ширина ферм ворот + 150 мм |
| Высота, мм | Зависит от количества ферм ворот |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Мотор-редукторы, электротехнические изделия |
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Описание | Упаковка крупных деталей для ворот, дополнительная упаковка стретч-пленкой |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности ворот на срок 2 года с момента сдачи ворот в эксплуатацию. При проведении регулярного сервисного обслуживания срок гарантии увеличивается.
Дополнительное описание Печать раздела
По согласованию с Заказчиком в объем поставки включается ЗИП.
Чертежи Печать раздела
| Ворота шторные подъемные серии HD20/40 с поворотной колонной |
Каталог запчастей Печать раздела
| Набор для ремонта полотна подъемных ПВХ-ворот |
