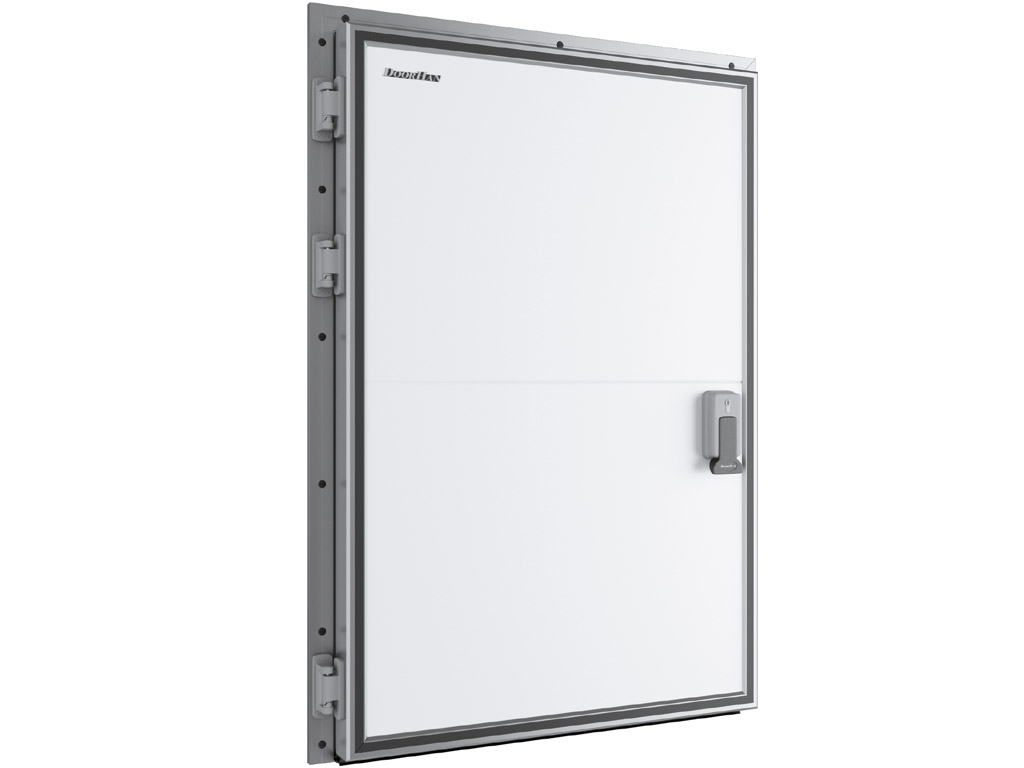

Дверь распашная для охлаждаемых помещений серии IDH

Среднетемпературные и низкотемпературные распашные двери предназначены для организации прохода персонала и ручной загрузки холодильных и морозильных камер на складах, в терминалах и логистических центрах, на предприятиях пищевой промышленности, торговли и пищевого ретейла.

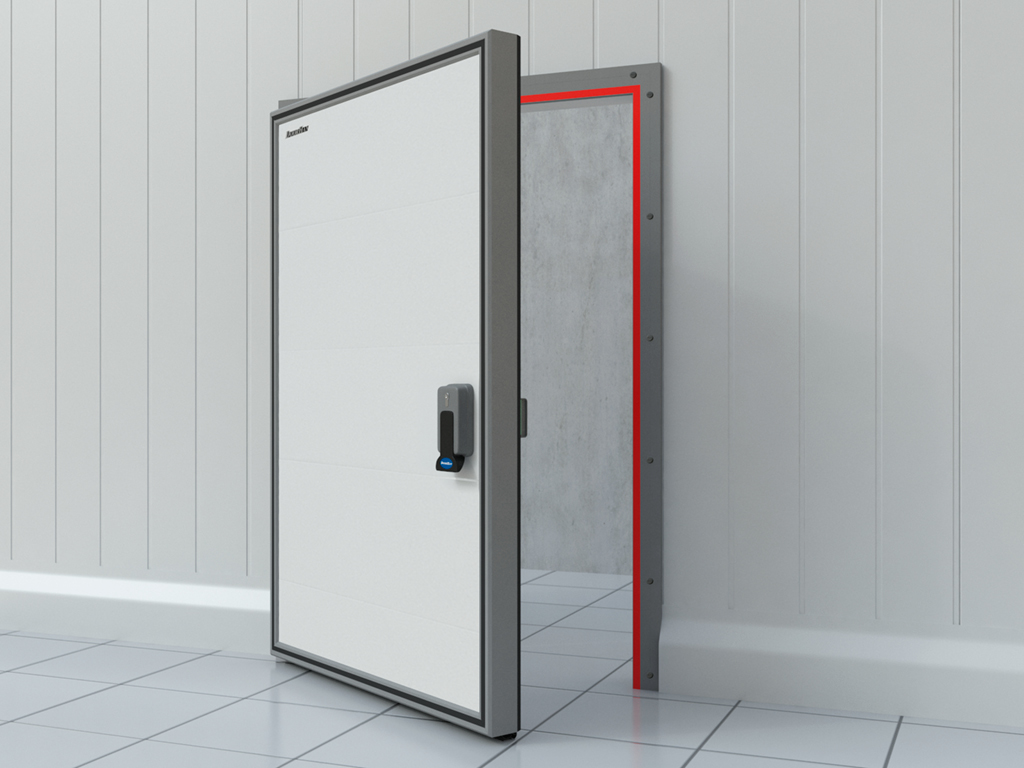

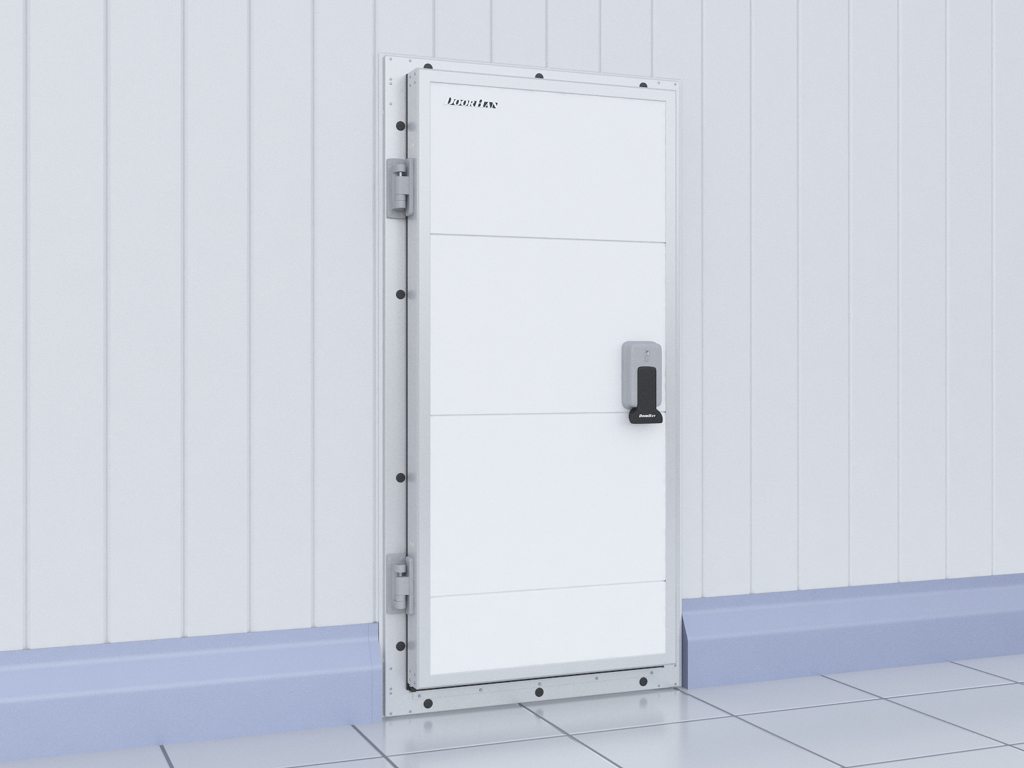

Вид двери распашной для охлаждаемых помещений

Видео
Информация о продукте
Вебинар 9. Обзор ограждений для охлаждаемых помещений
Зона применения Печать раздела
Дверь распашная для охлаждаемых помещений устанавливается на пищевых производствах
Дверь распашная для охлаждаемых помещений устанавливается в кафе, барах, ресторанах
Дверь распашная для охлаждаемых помещений устанавливается на предприятиях пищевого ретейла
Преимущества Печать раздела
Ремонтопригодность
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.
Эксплуатация в агрессивных средах
Алюминиевая рама с порошковым напылением предназначена для работы в условиях агрессивных сред.
Простая установка нагревательного кабеля
Возможность установки нагревательного кабеля в раму без демонтажа двери.
Минимизация монтажных работ

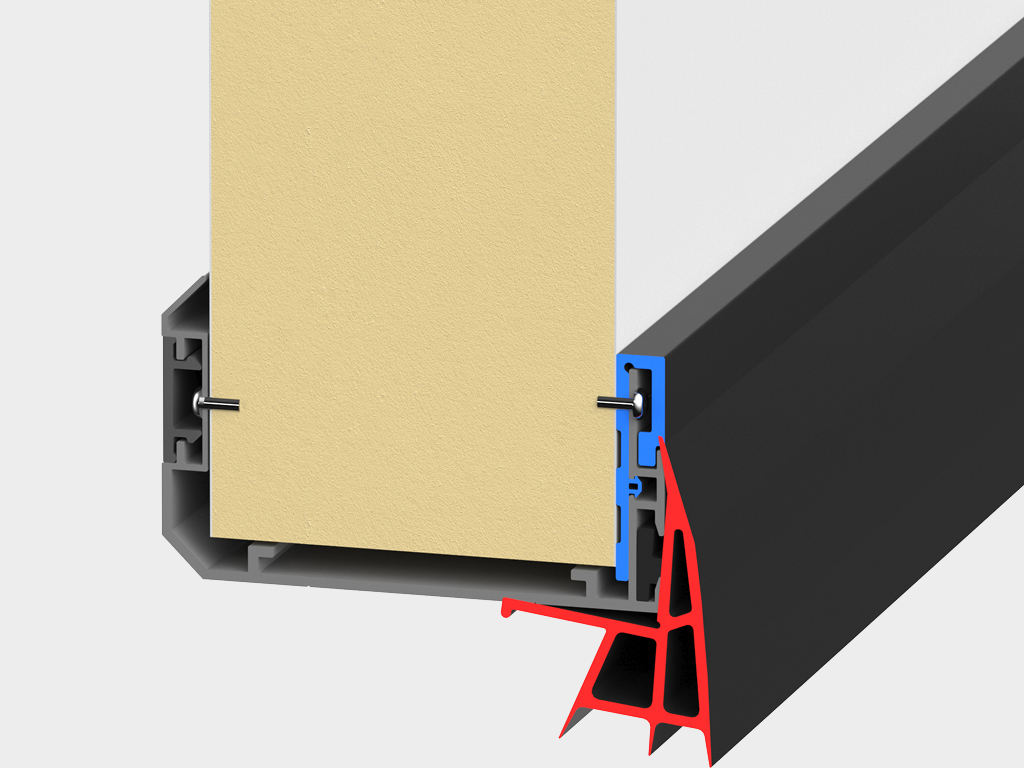

Обогрев нижней кромки полотна двери исключает бетонные работы.
Противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1 (шириной 1 150 мм) наделяет дверь высокими противопожарными cвойствами.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Поверхность сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Таблица размеров Печать раздела
Параметр Показатель
Ширина проема, мм 600–1 400
Высота проема, мм 1 800–2 400
Толщина изоляции, мм 80 или 120
Притолока, мм от 95
Пристенки, мм от 95
Размеры проема Печать раздела
Конструкция Печать раздела
1. Алюминиевая рама с кабель-каналом для установки ПЭНа
2. Уплотнитель периметра полотна двери
3. Комплект эксцентриковых петель
4. Обогрев нижней кромки полотна для дверей низкотемпературного исполнения
5. Полотно двери
6. Алюминиевый каркас полотна двери
7. Ручка с замком и с системой аварийного выхода
8. Обогрев периметра рамы для низкотемпературных дверей
9. Нижний уплотнитель
Подготовка строительного объекта Печать раздела
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа Печать раздела

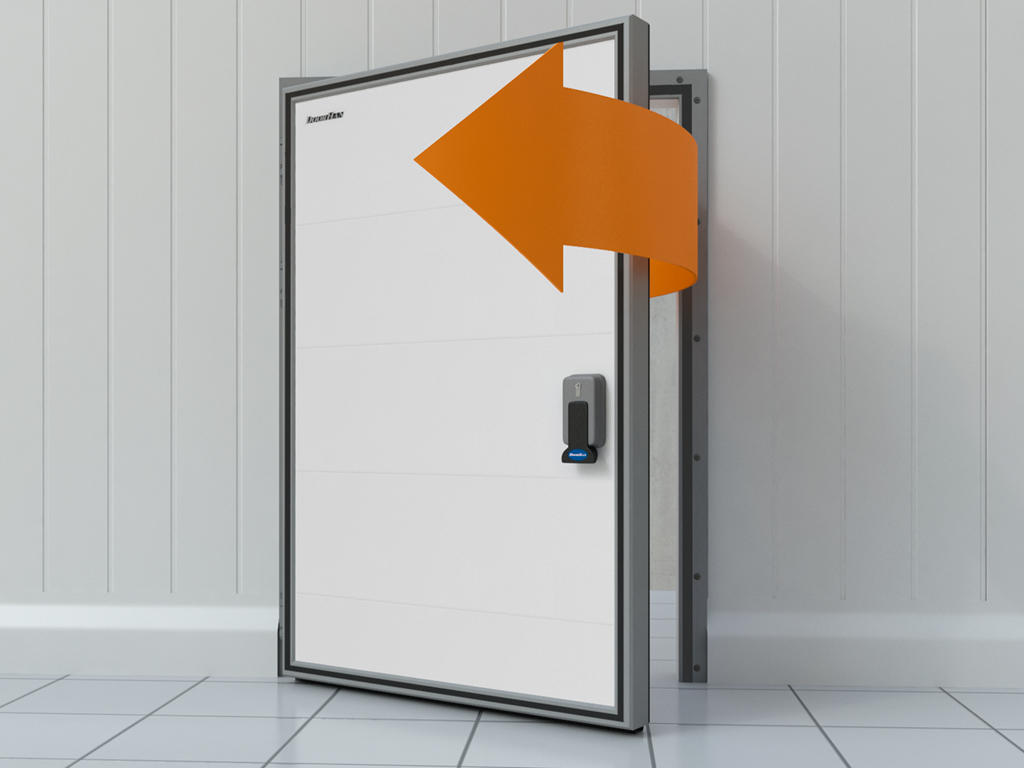

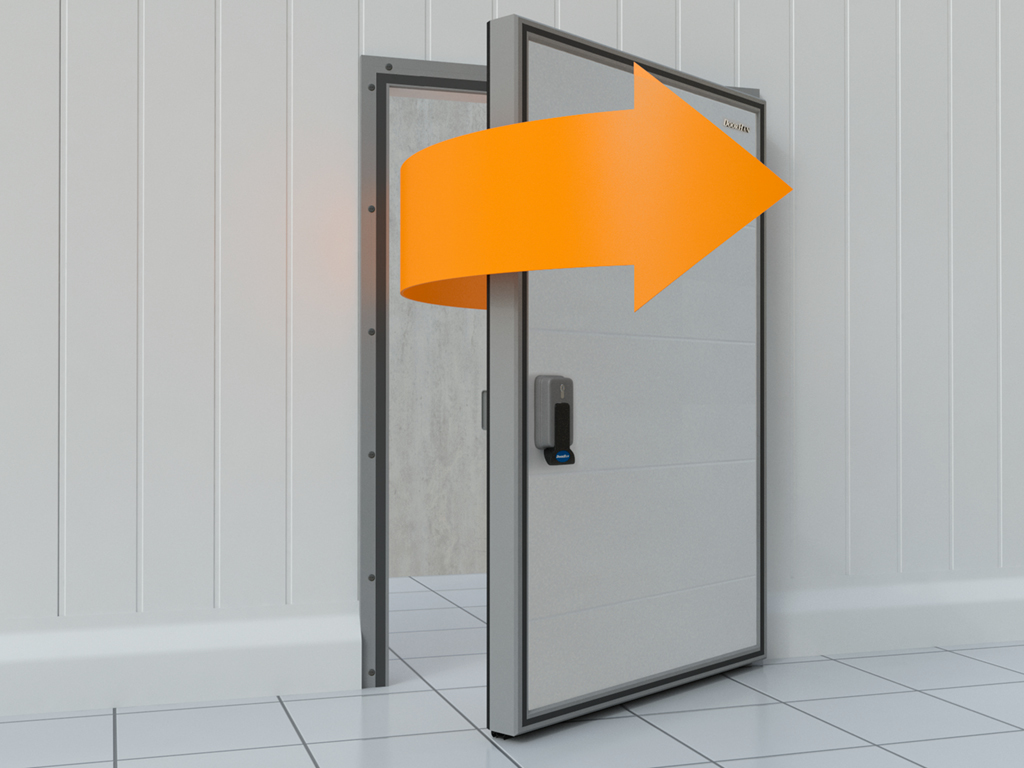

Накладной монтаж снаружи помещения с расположением петель справа
Накладной монтаж снаружи помещения с расположением петель слева
Стандартные конструктивные решения Печать раздела

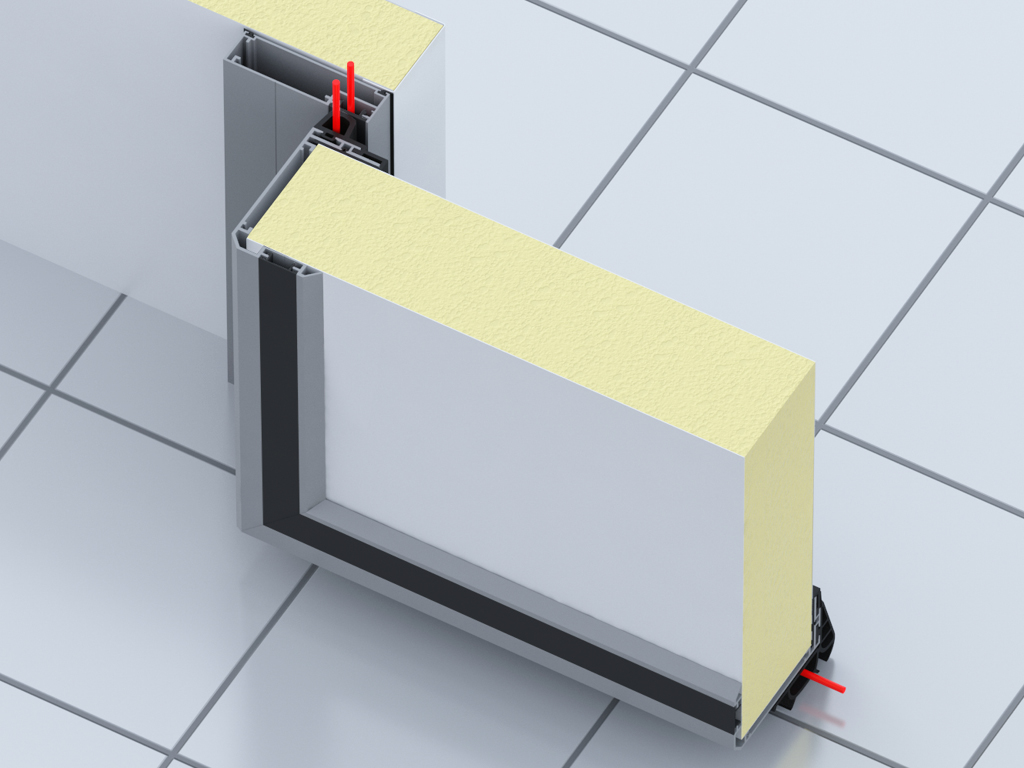

Среднетемпературное исполнение
Параметры среднетемпературного исполнения
Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, ° С от +6 до -5
Температурный режим перед дверью, ° С от +35 до 0
Влажность, % до 100
Низкотемпературное исполнение, панель 80 мм
Параметры низкотемпературного исполнения, панель 80 мм
Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, ° С от -5 до -18
Температурный режим перед дверью, ° С от +35 до -19
Влажность, % до 100
Низкотемпературное исполнение, панель 120 мм
Параметры низкотемпературного исполнения, панель 120 мм
Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 120
Температурный режим внутри помещения, ° С от -18 до -27
Температурный режим перед дверью, ° С от +50 до -35
Влажность, % до 100
Низкотемпературное исполнение, панель 120 мм с обогревом полотна
Параметры низкотемпературного исполнения, панель 120 мм с обогревом полотна
Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 120
Температурный режим внутри помещения, ° С от -27 до -35
Температурный режим перед дверью, ° С от +50 до -35
Влажность, % до 100
Базовая комплектация Печать раздела

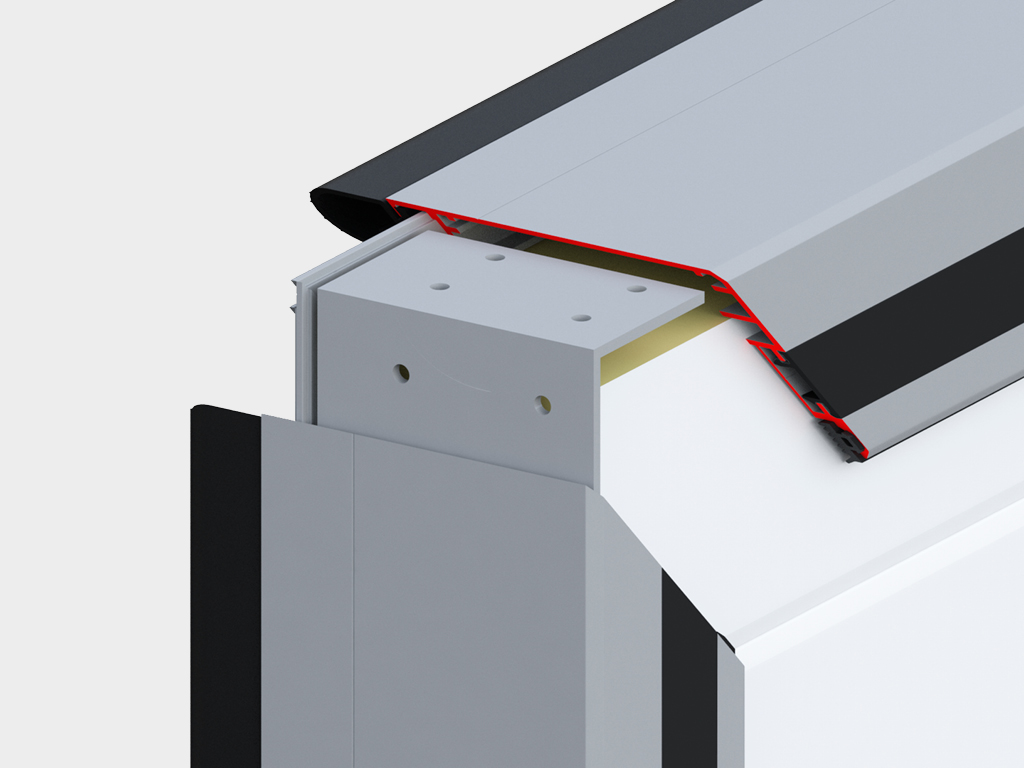

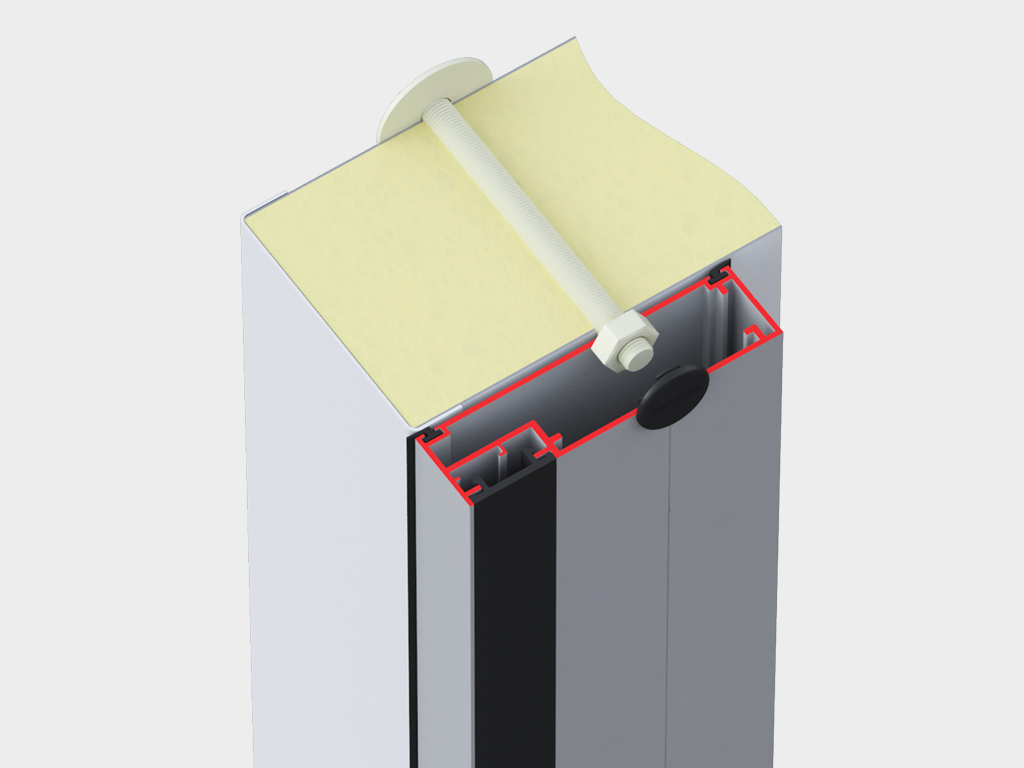

Алюминиевая рама с кабель-каналом для установки ПЭН
Уплотнитель периметра полотна двери

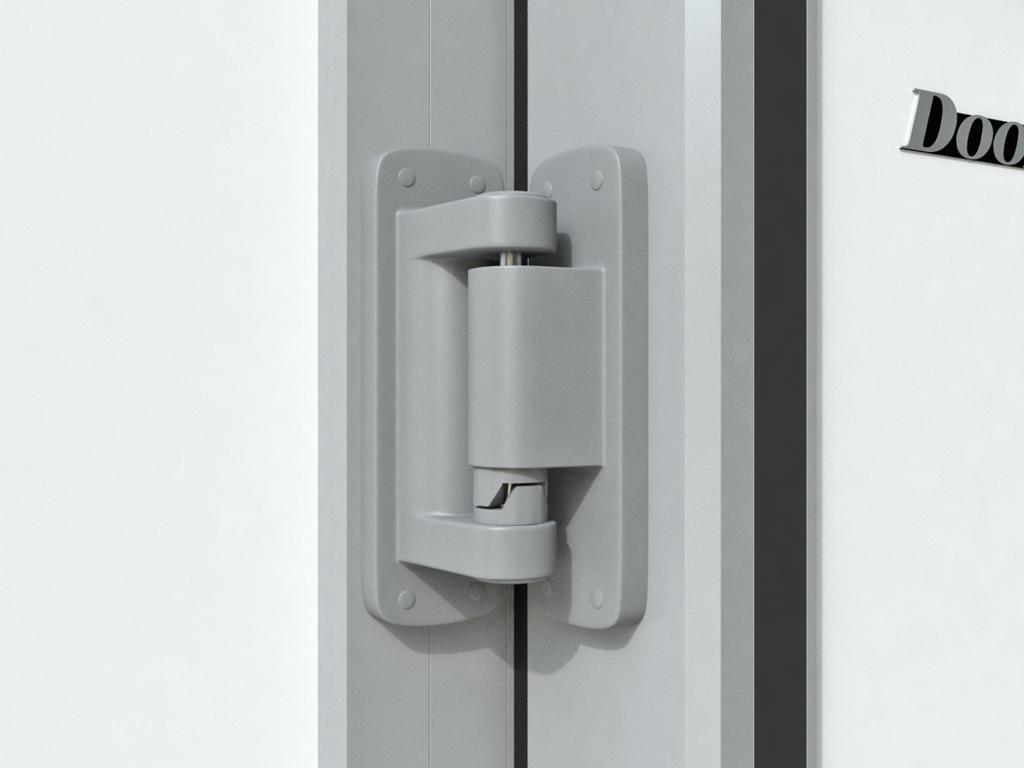

Комплект подъемных петель
Алюминиевый каркас полотна двери
Ручка с замком и с системой аварийного выхода

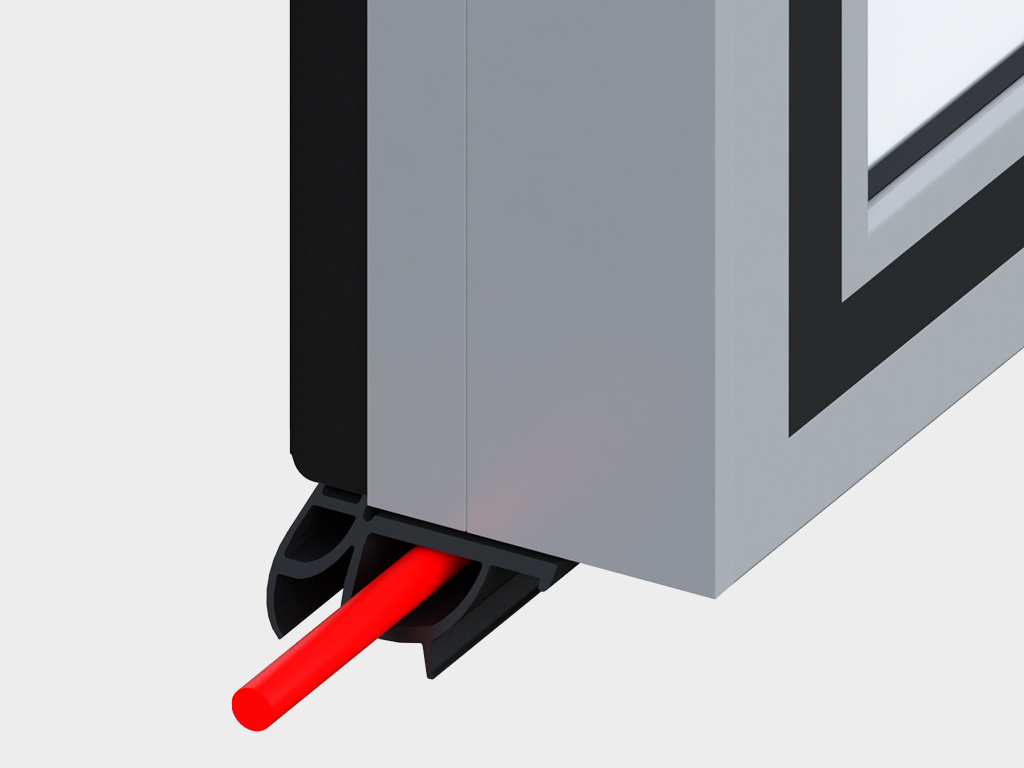

Нижний уплотнитель
Дополнительная комплектация Печать раздела

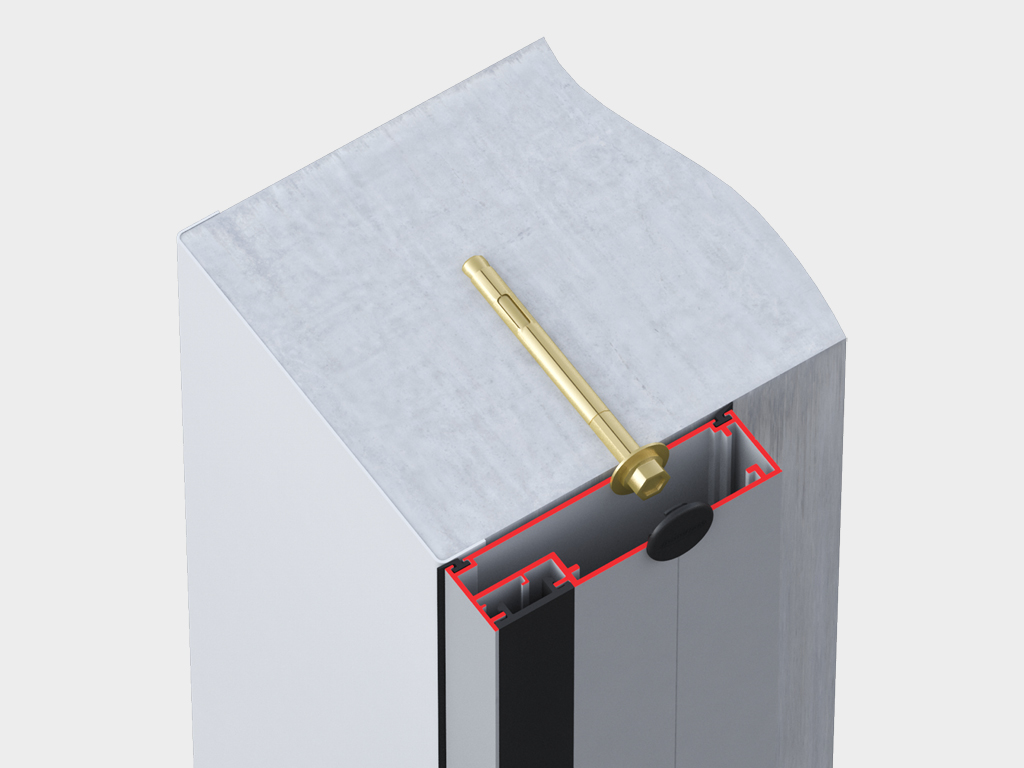

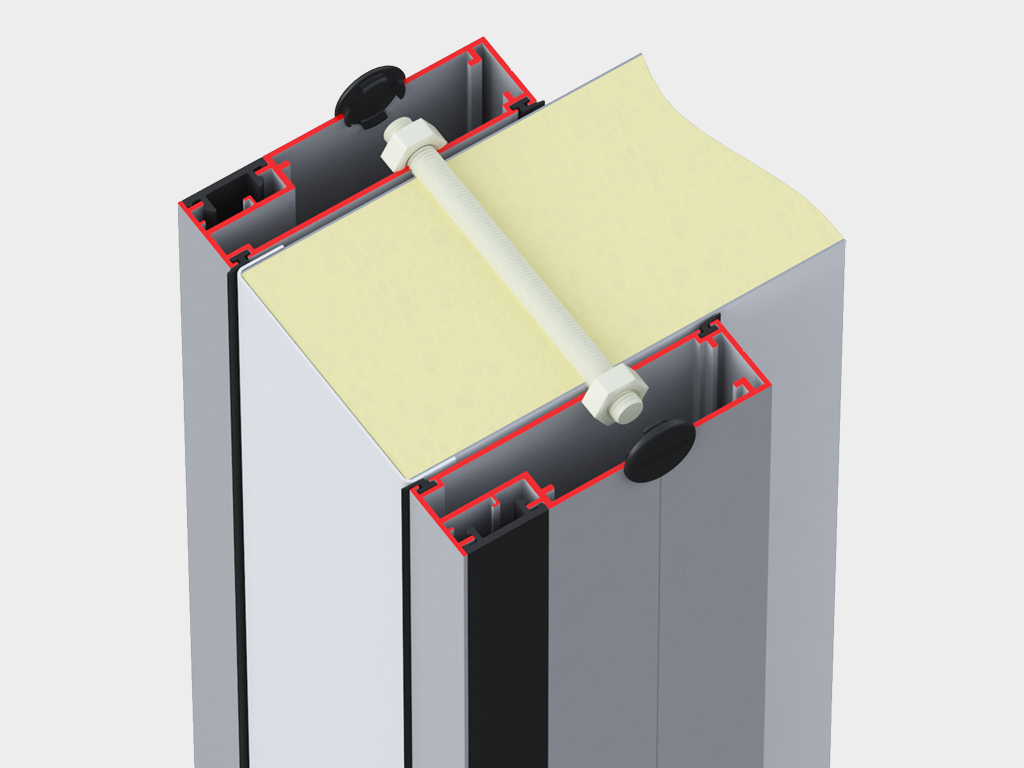

Внутренняя алюминиевая рама
Швеллер обрамления проема
Обогрев полотна двери

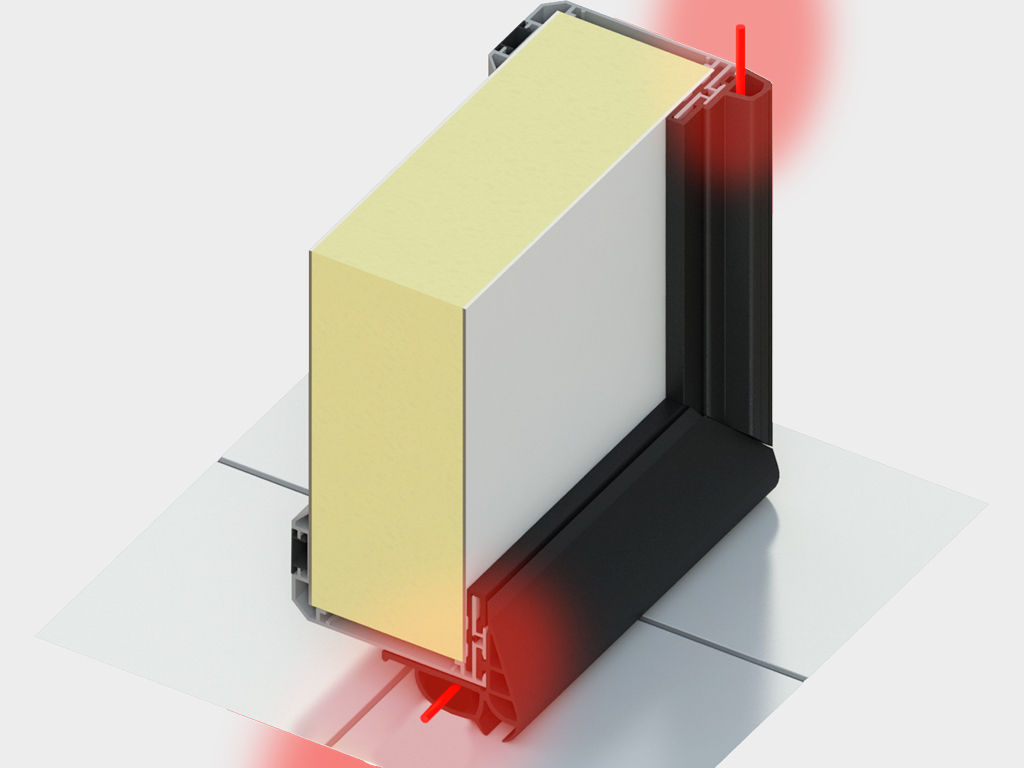

Обогрев периметра рамы для низкотемпературных дверей (опция)

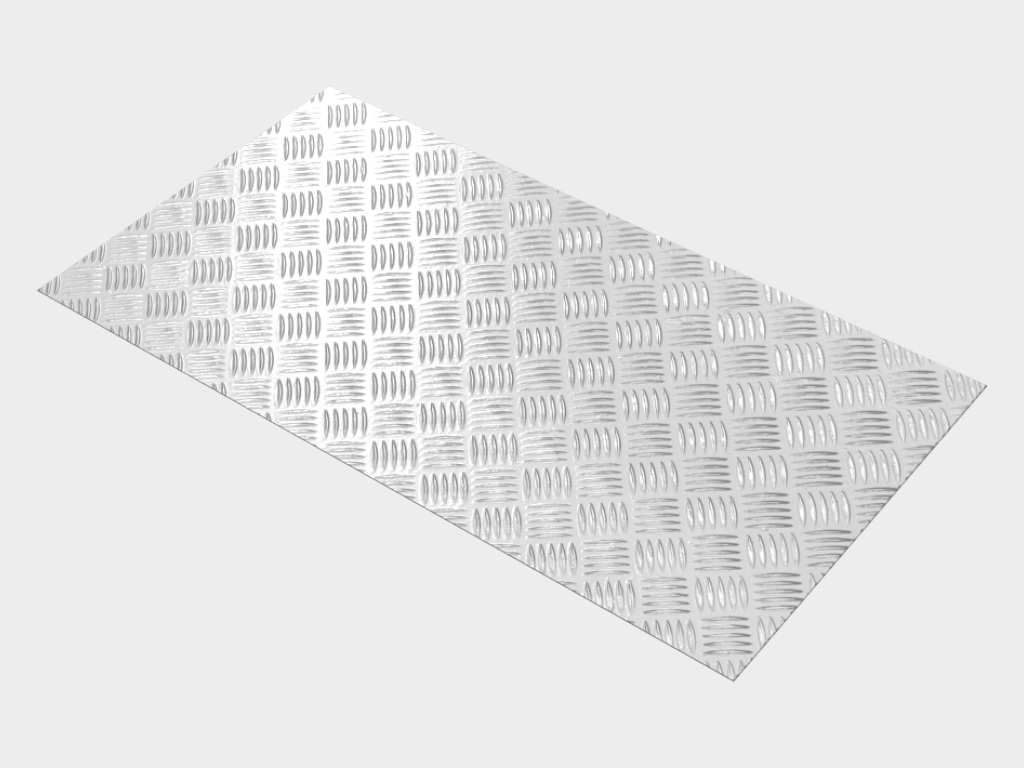

Защитный бампер

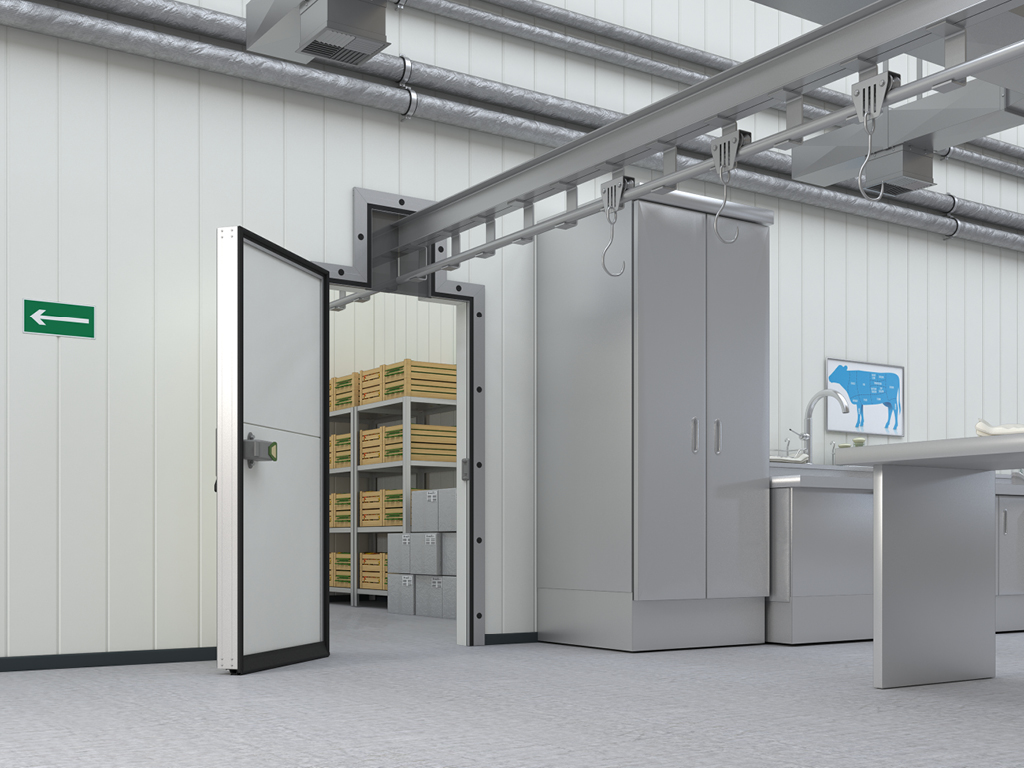

Окно под монорельсовый путь
Технические характеристики Печать раздела
Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 270 000
Тип петель эксцентриковые подъемные
Грузоподъемность комплекта петель, кг 40
Тип запорного механизма (замка) ручка с запиранием на ключ с системой «антипаника» обеспечивает аварийное открывание изнутри
Антикоррозионная стойкость высокая
Условия эксплуатации продукции Печать раздела
1. Для обеспечения надежной и бесперебойной работы распашной двери рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. Ручное открывание и закрывание двери должно производиться только с помощью ручки.
3. Не подвергайте дверь ударам и не препятствуйте ее свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания двери в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания двери, во избежание травмирования.
Упаковка Печать раздела
Упаковка в пузырчатую пленку Характеристики упаковки
Состав Пенопластовые уголки, пузырчатая пленка, стретч-пленка
Длина, мм Высота проема (Н) + 50
Ширина, мм Ширина проема (В) +50
Высота, мм 450 (для полотна толщиной 80 мм) и 500 (для полотна толщиной 120 мм)

Упаковка в дерево Характеристики упаковки
Длина, мм Высота проема (H) + 300
Ширина, мм Ширина проема (В) + 300
Высота, мм 700 (для полотна толщиной 80 мм) и 750 (для полотна толщиной 120 мм)
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности холодильных распашных дверей производства концерна DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
Дополнительное описание Печать раздела
Распашные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции, произвести его замену возможно в кратчайшие сроки, без замены всего изделия.
Чертежи Печать раздела
Схема установки распашной двери для охлаждаемых помещений
Варианты крепления распашной двери для охлаждаемых помещений к стене
Комплектация распашной двери для охлаждаемых помещений
Паспорта и сертификаты Печать раздела
Паспорт «Дверь распашная для охлаждаемых помещений»
Сертификат соответствия «Единым санитарно-эпидемиологическим и гигиеническим требованиям»
Инструкции Печать раздела
Инструкция по монтажу распашной двери IDH1 для охлаждаемых помещений
Новинки Печать раздела
Обогрев рамы и полотна двери (опционально)
Замок-ручка с системой аварийного открывания, подъемные петли

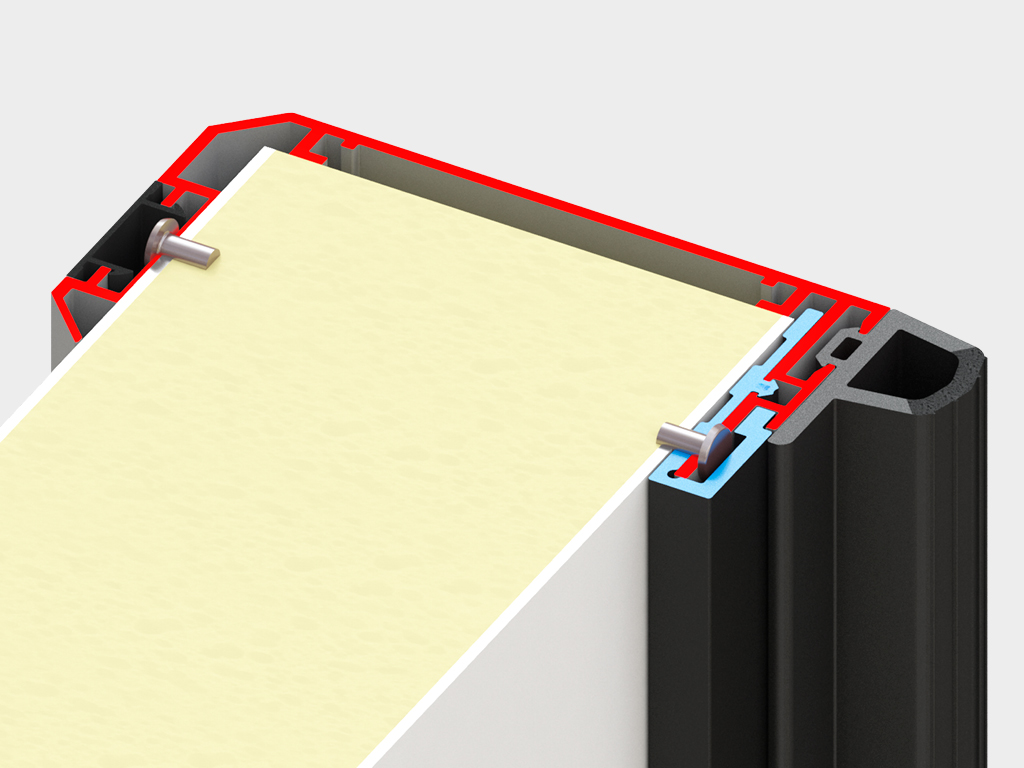

Скрытые крепежные элементы, теплоизоляция (полиизоцианурат)

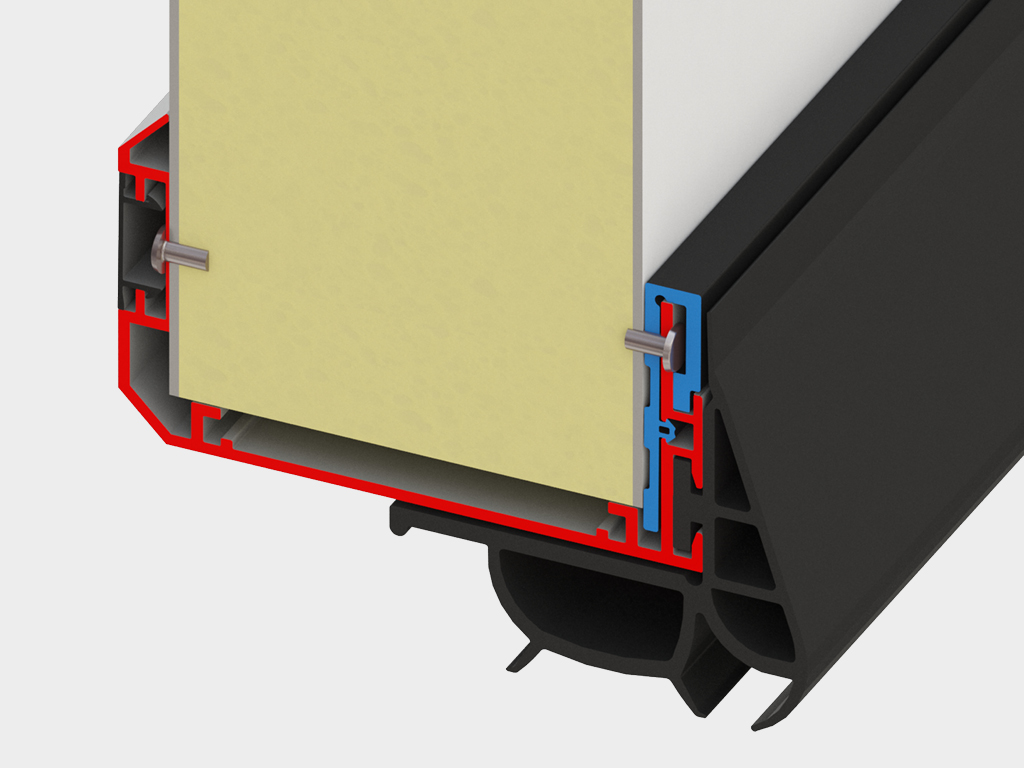

Отсутствие «мостика холода», двухкомпонентный EPDM-уплотнитель
Портфолио реализованных объектов Печать раздела

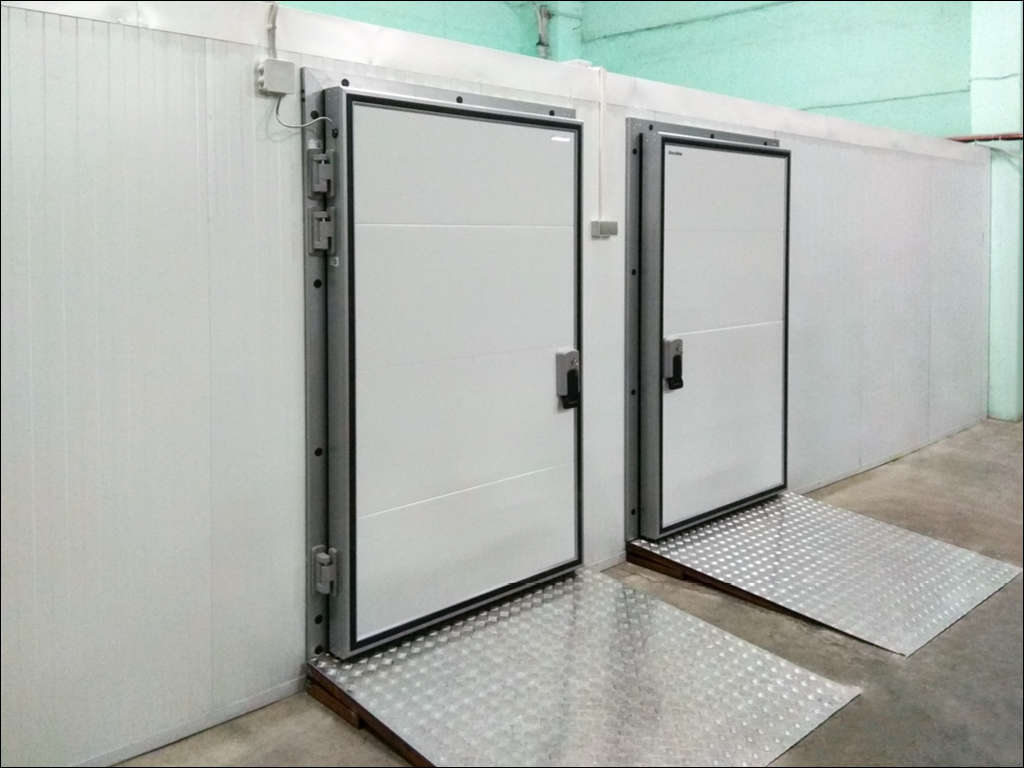

Распашные двери для охлаждаемых помещений на пищевом складе
Распашные двери для охлаждаемых помещений на пищевом складе
Распашные двери для охлаждаемых помещений на пищевом складе

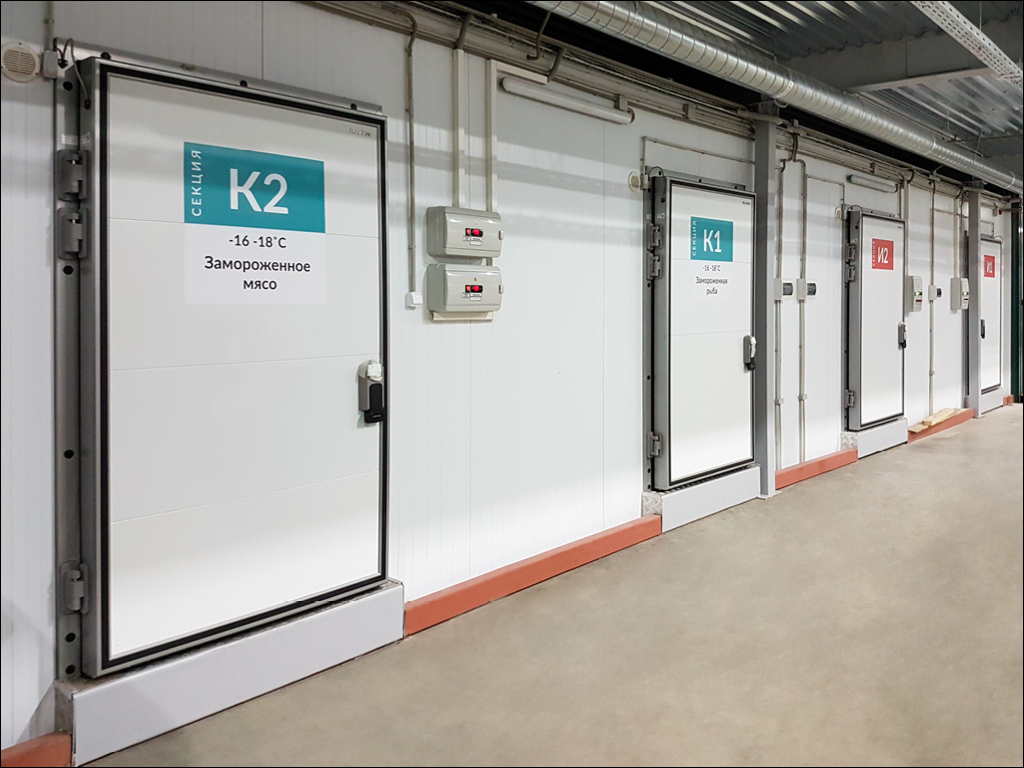

Распашные двери, установленные в морозильной камере
Комплексное решение: установка распашных и откатных дверей
Распашная холодильная дверь с системой под монорельсовый путь. Мясоперерабатывающий цех (г. Баймак, респ. Башкортостан)
Каталог запчастей Печать раздела
Каталог комплектации дверей для охлаждаемых помещений
