Дверь распашная двустворчатая для охлаждаемых помещений серии IDH2

ТИП ПРОДУКЦИИ: Стандартный

Применяется для перекрытия широких проемов входных групп холодильных и морозильных камер в местах, где невозможна установка откатной двери из-за недостаточных боковых расстояний. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивается применением морозоустойчивого EPDM уплотнителя. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.

Вид двустворчатой распашной двери для охлаждаемых помещений

Установка на пищевых производствах

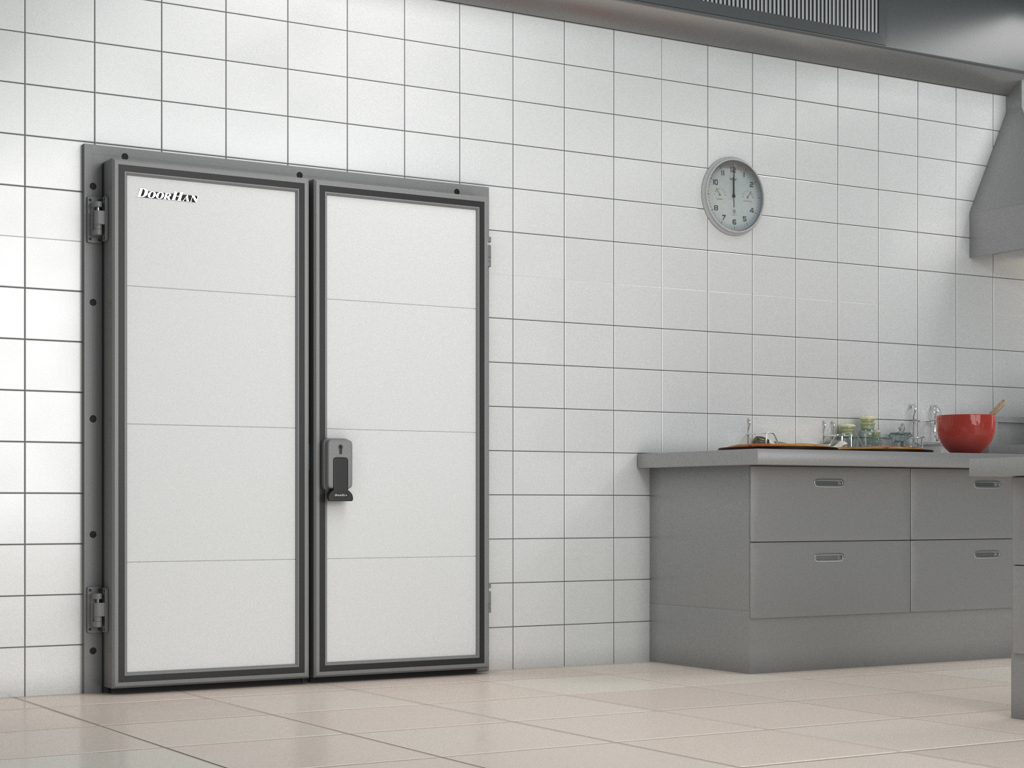

Установка в кафе, барах, ресторанах

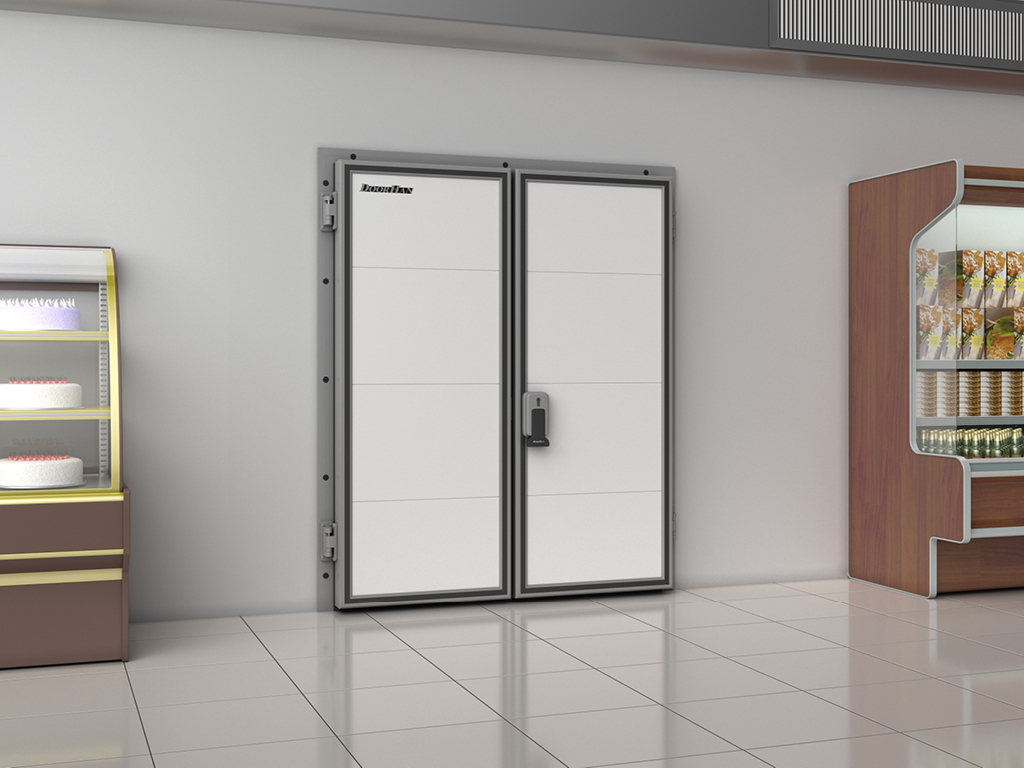

Установка на предприятиях пищевого ретейла

Коррозионная стойкость

Применение алюминия и оцинкованной стали в конструкции двери значительно повышает ее коррозионную стойкость.

Полная ремонтопригодность

Возможна замена любого поврежденного элемента двери, включая отдельные панели полотен.

Противопожарные свойства

Использование промышленных PIR-панелей с классом горючести Г1 наделяет дверь высокими противопожарными свойствами.

Герметичность

Специализированные уплотнительные контуры из резины EPDM обеспечивают герметичность периметра и мест примыкания полотен.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности: https://doorhan.ru/privacy-policy/

Поверхность стальной сэндвич-панели

Гладкая

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)

Параметр	Показатель
Ширина проема, мм	от 1 200 до 2 400
Высота проема, мм	от 1 800 до 2 400
Толщина изоляции, мм	80 или 120
Притолока, мм	от 95
Пристенки, мм	от 95

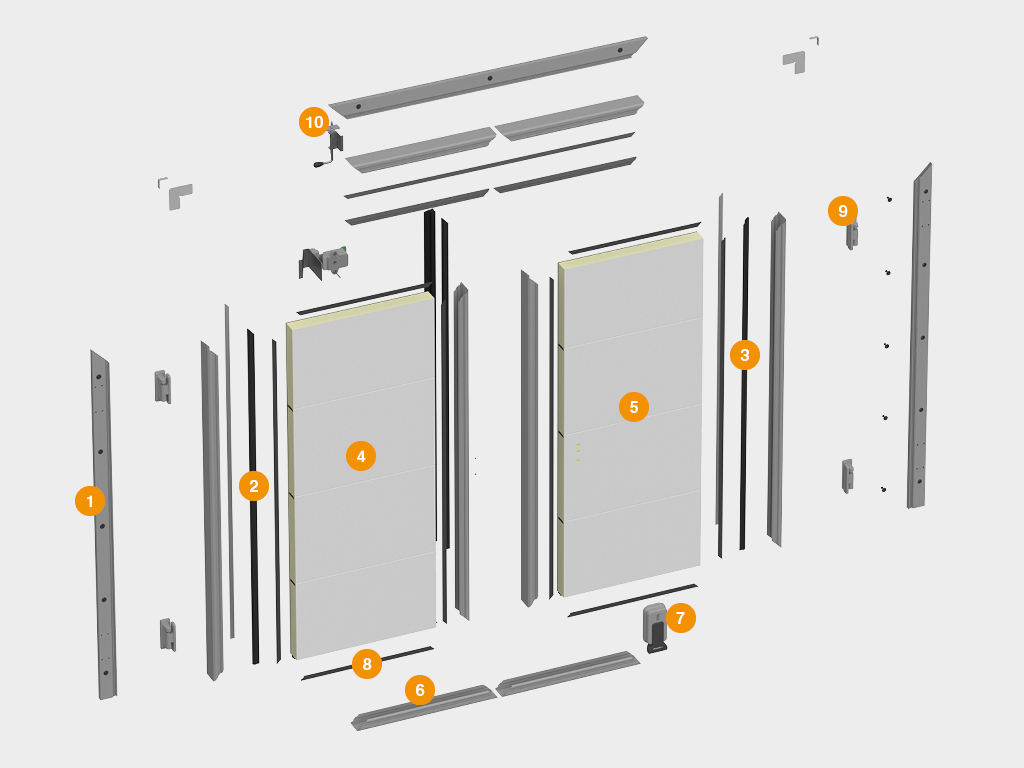

1. Алюминиевая рама с кабель-каналом для установки ПЭНа

2. Уплотнитель периметра створки без замка

3. Уплотнитель периметра створки с замком

4. Створка без замка

5. Створка с замком

6. Алюминиевый каркас полотна двери

7. Ручка с замком и с системой аварийного выхода

8. Нижний уплотнитель

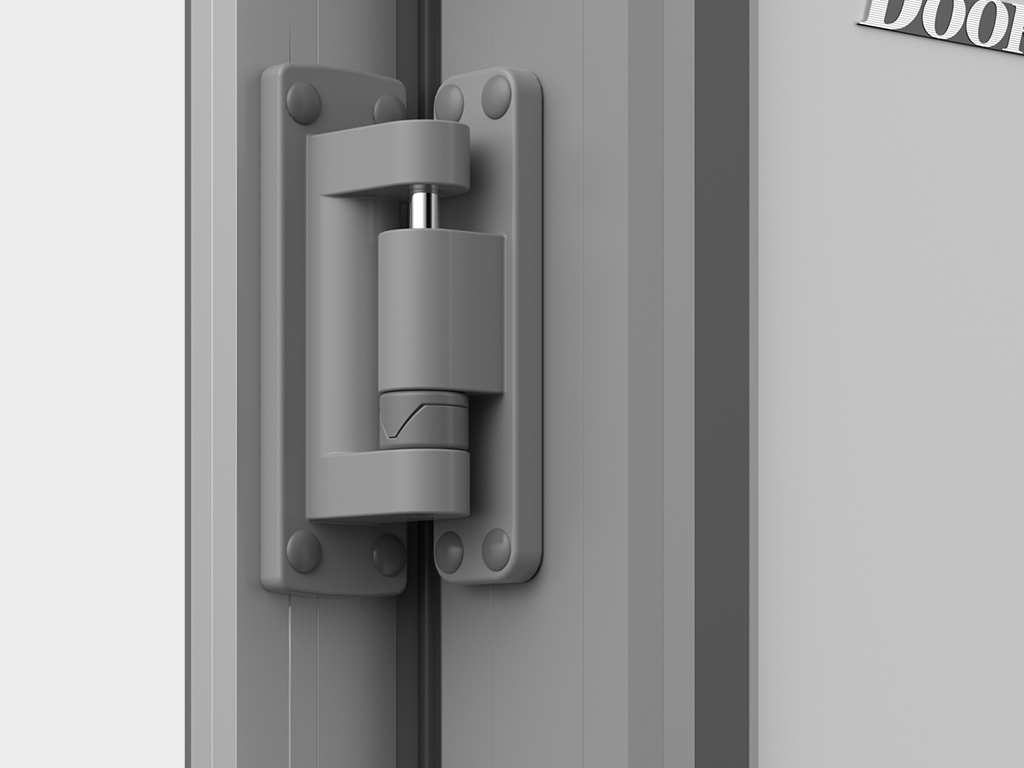

9. Комплект эксцентриковых петель

10. Задвижки

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

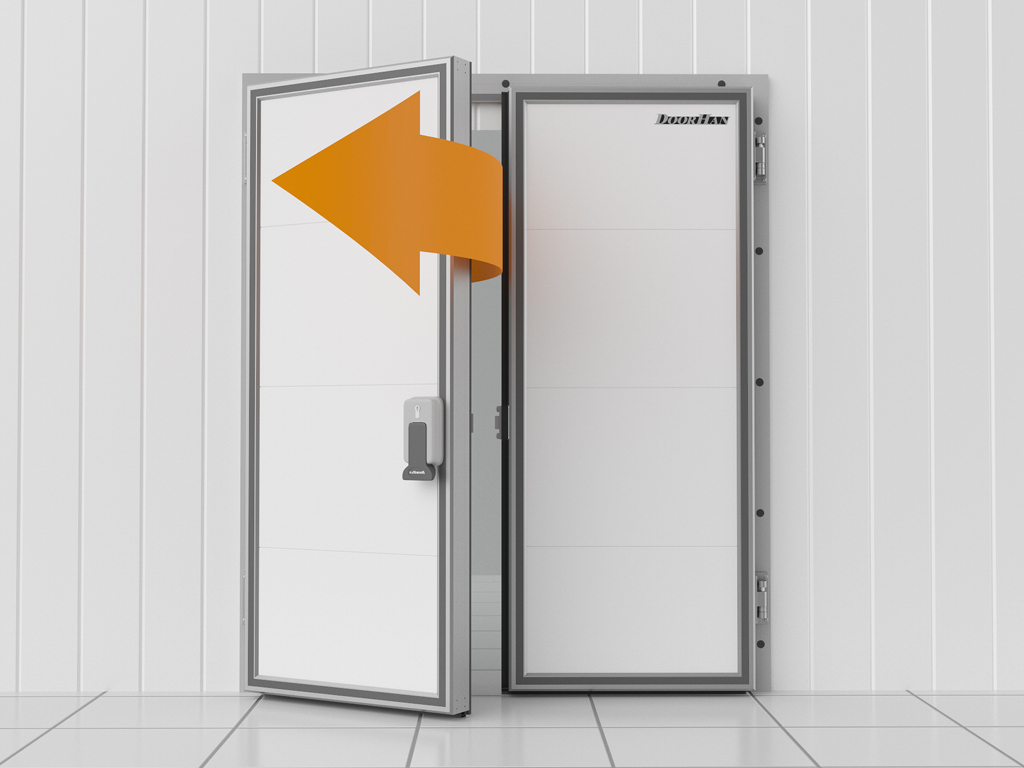

	Накладной монтаж снаружи помещения. Створка с замком справа
	Накладной монтаж снаружи помещения. Створка с замком слева

Среднетемпературное исполнение

Параметры среднетемпературного исполнения

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	от +6 до -5
Температурный режим перед дверью, ° С	от +35 до 0
Влажность, %	до 100

Низкотемпературное исполнение, панель 80 мм

Параметры низкотемпературного исполнения, панель 80 мм

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	от -5 до -18
Температурный режим перед дверью, ° С	от +35 до -19
Влажность, %	до 100

Низкотемпературное исполнение, панель 120 мм

Параметры низкотемпературного исполнения, панель 120 мм

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	от -18 до -35
Температурный режим перед дверью, ° С	от +50 до -35
Влажность, %	до 100

	Алюминиевая рама с кабель-каналом для установки ПЭН

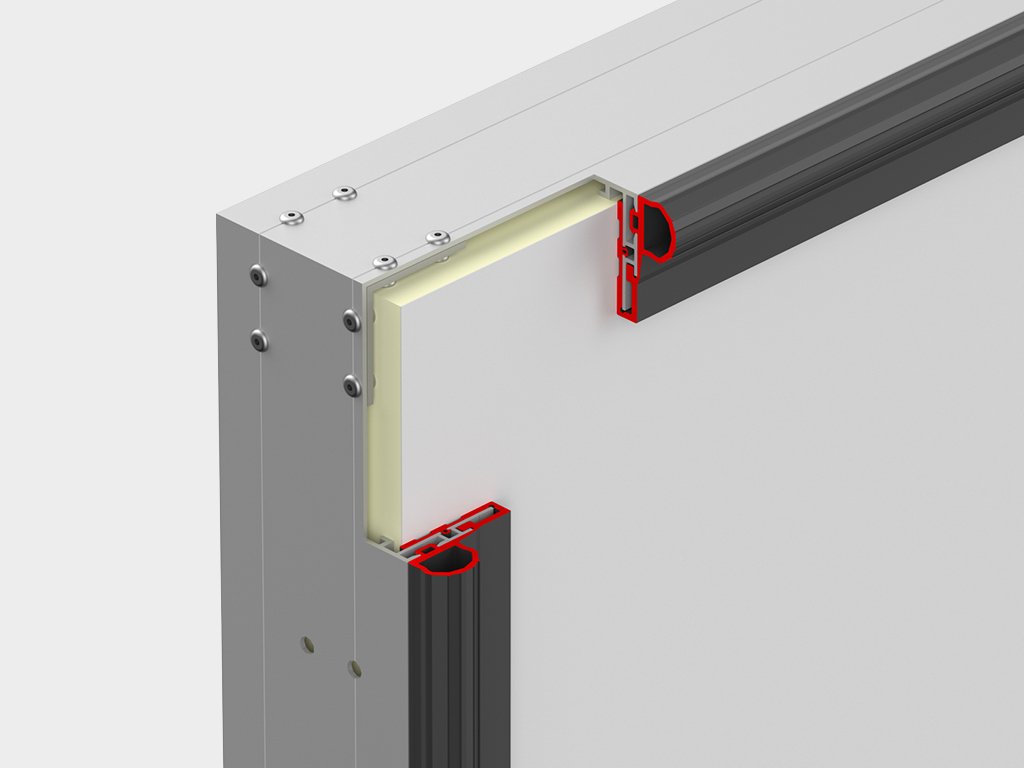

	Уплотнитель периметра полотна двери
	Комплект подъемных петель

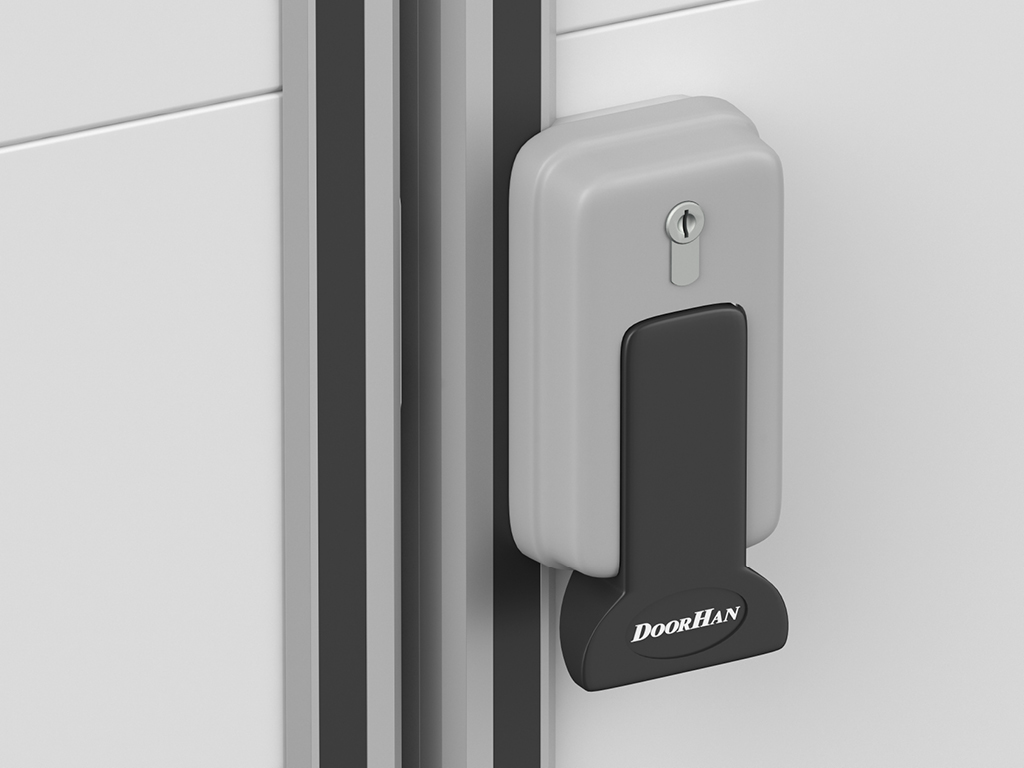

	Ручка с замком и системой аварийного выхода
	Нижний уплотнитель
	Задвижки

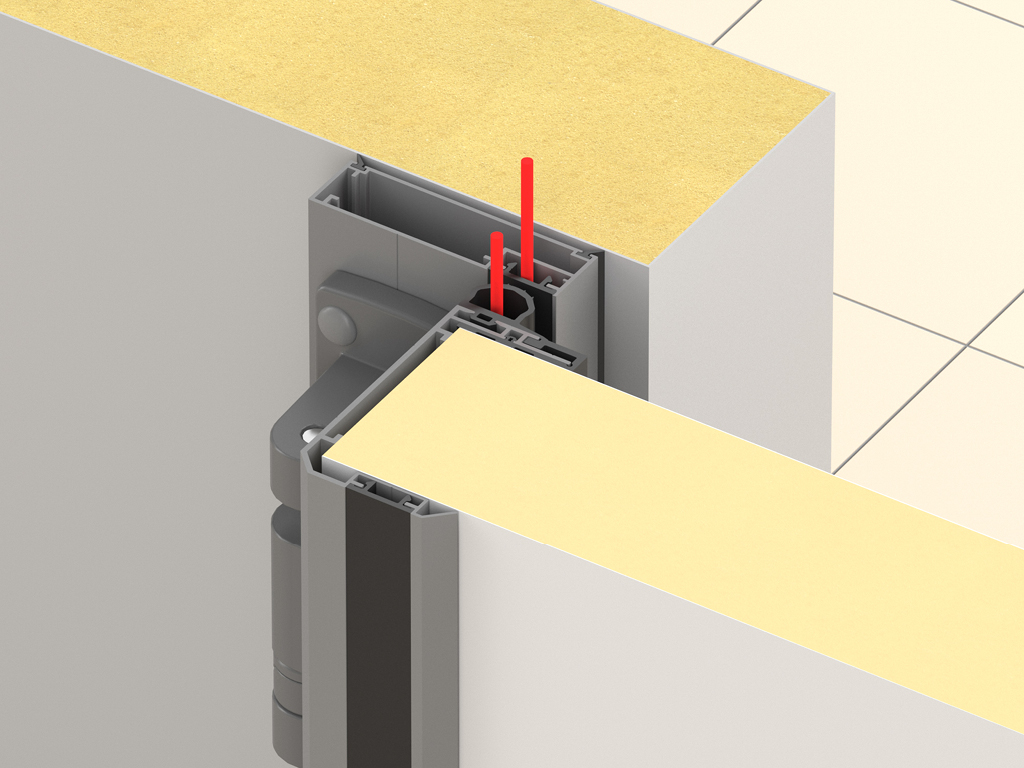

	Обогрев полотна и рамы двери
	Внутренняя алюминиевая рама
	Защитный бампер
	Утапливаемый порог
	Компенсационный порог
	Окно под монорельсовый путь

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Тип петель	эксцентриковые подъемные
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	ручка с запиранием на ключ с системой «антипаника»	обеспечивает аварийное открывание
Антикоррозионная стойкость	высокая

Для обеспечения надежной и бесперебойной работы распашной двери рекомендуется регулярно проводить ее технический осмотр и обслуживание.

Открывание и закрывание двери должно производиться только с помощью ручки.

Не подвергайте дверь ударам и не препятствуйте ее свободному открыванию и закрыванию.

Следите за тем, чтобы во время открывания и закрывания двери в проеме отсутствовали посторонние предметы.

Запрещено находиться в проеме во время открывания и закрывания двери, во избежание травмирования.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Пенопластовые уголки, пузырчатая пленка, стретч-пленка
Длина, мм	Высота проема (Н) + 50
Ширина, мм	Ширина створки с замком + 50
Высота, мм	600 (для полотна толщиной 80 мм) и 700 (для полотна толщиной 120 мм)

Упаковка в дерево	Характеристики упаковки
Длина, мм	Высота проема (Н) + 300
Ширина, мм	Ширина створки с замком + 300
Высота, мм	850 (для полотна толщиной 80 мм) и 950 (для полотна толщиной 120 мм)

Покупателю предоставляется гарантия работоспособности холодильных распашных дверей производства концерна DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.

Распашные двустворчатые двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции можно произвести его замену в кратчайшие сроки, не меняя изделие полностью.

Варианты крепления распашной двустворчатой двери для охлаждаемых помещений к стене
Схема установки двери распашной двустворчатой двери для охлаждаемых помещений
Комплектация распашной двустворчатой двери для охлаждаемых помещений

Сертификат соответствия Единым санитарно-эпидемиологическим и гигиеническим требованиям
Добровольная сертификация продукции. Сертификат соответствия

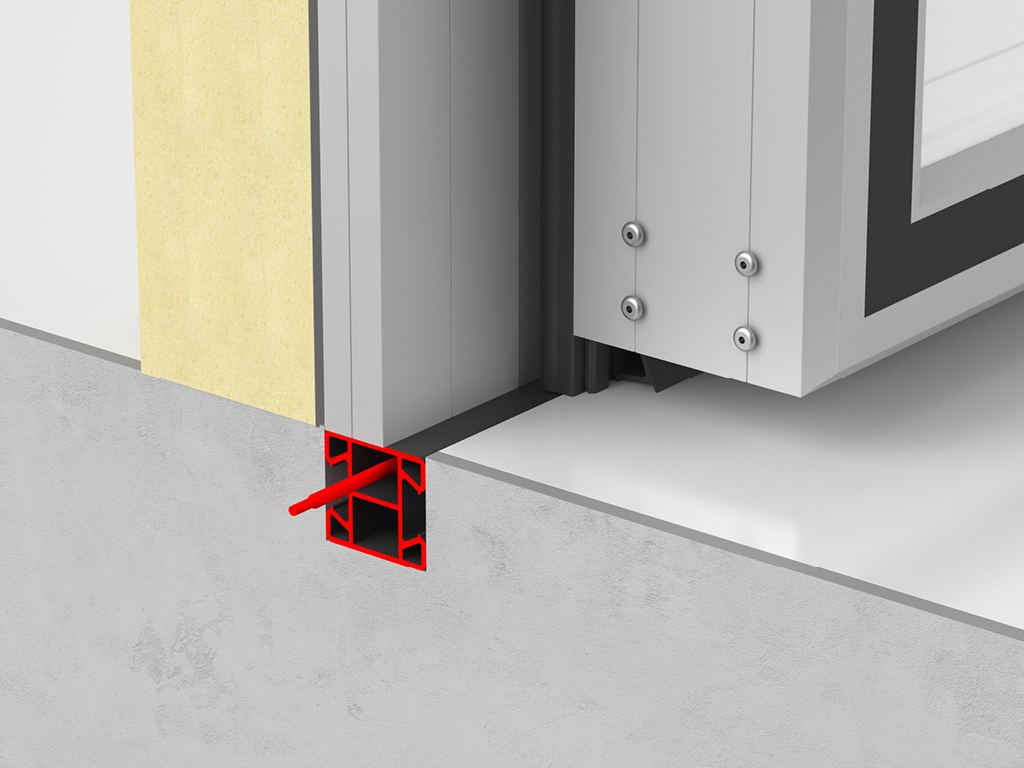

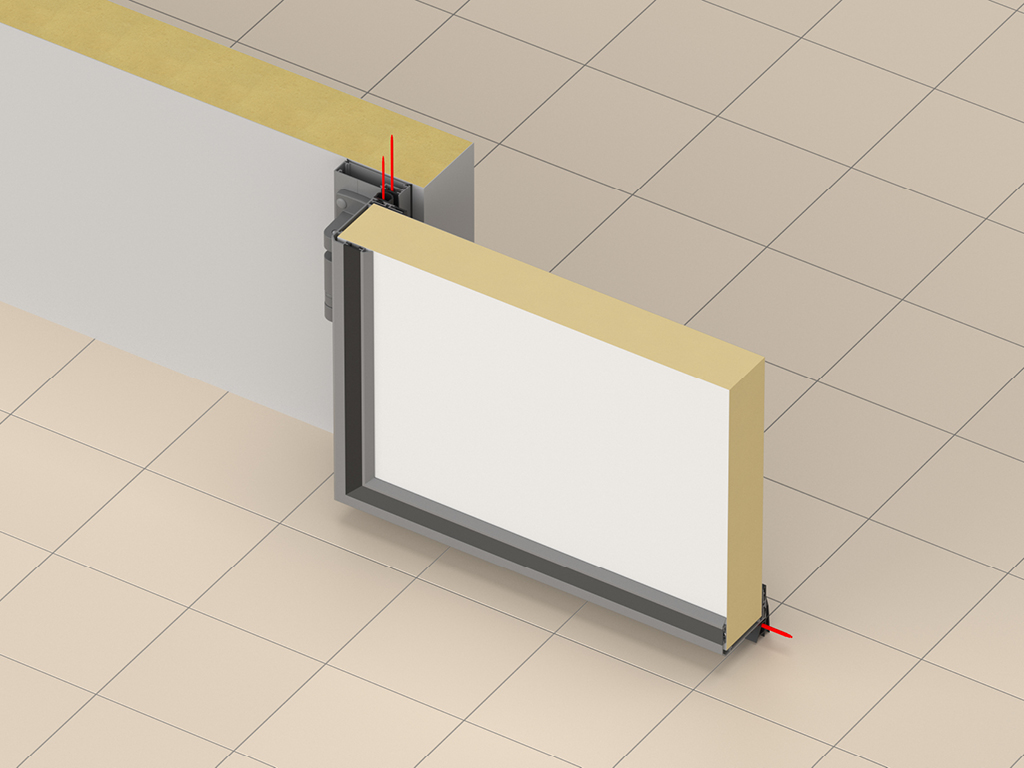

	Обогрев утапливаемого порога предотвращает промерзание двери даже при самых низких температурах

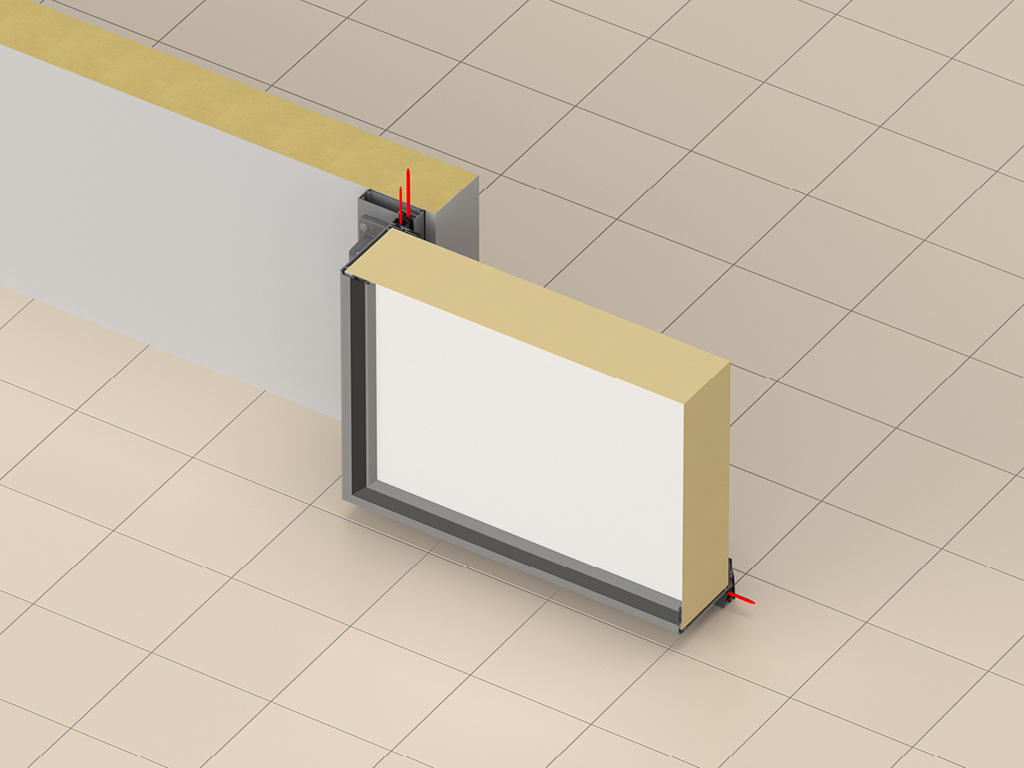

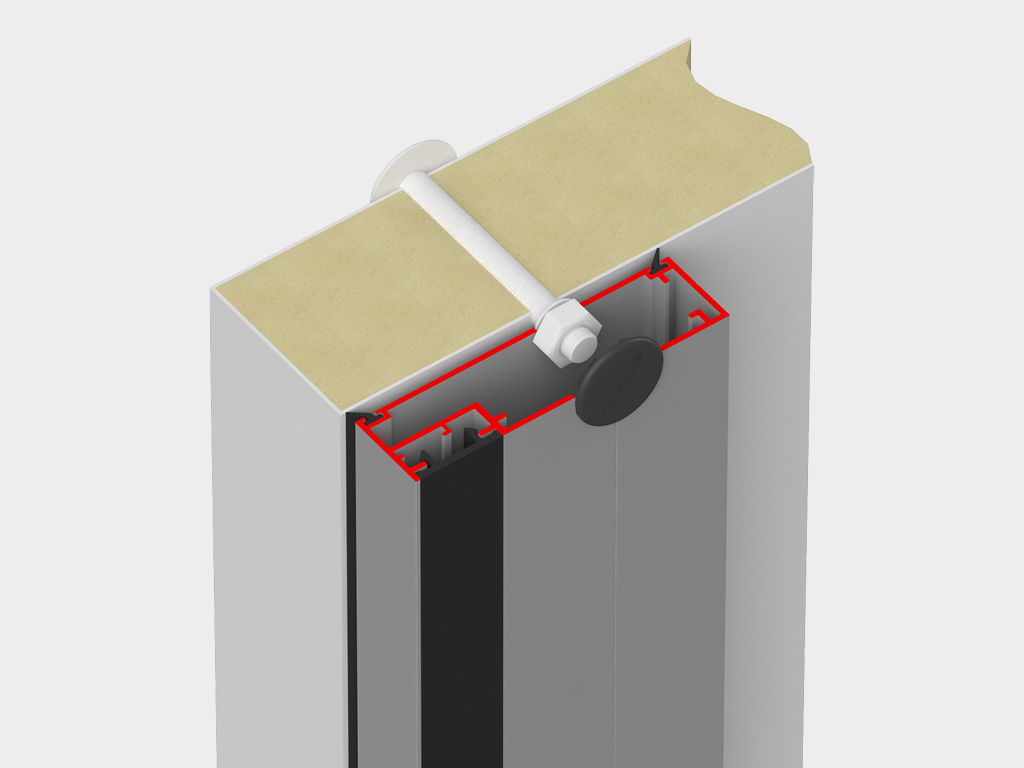

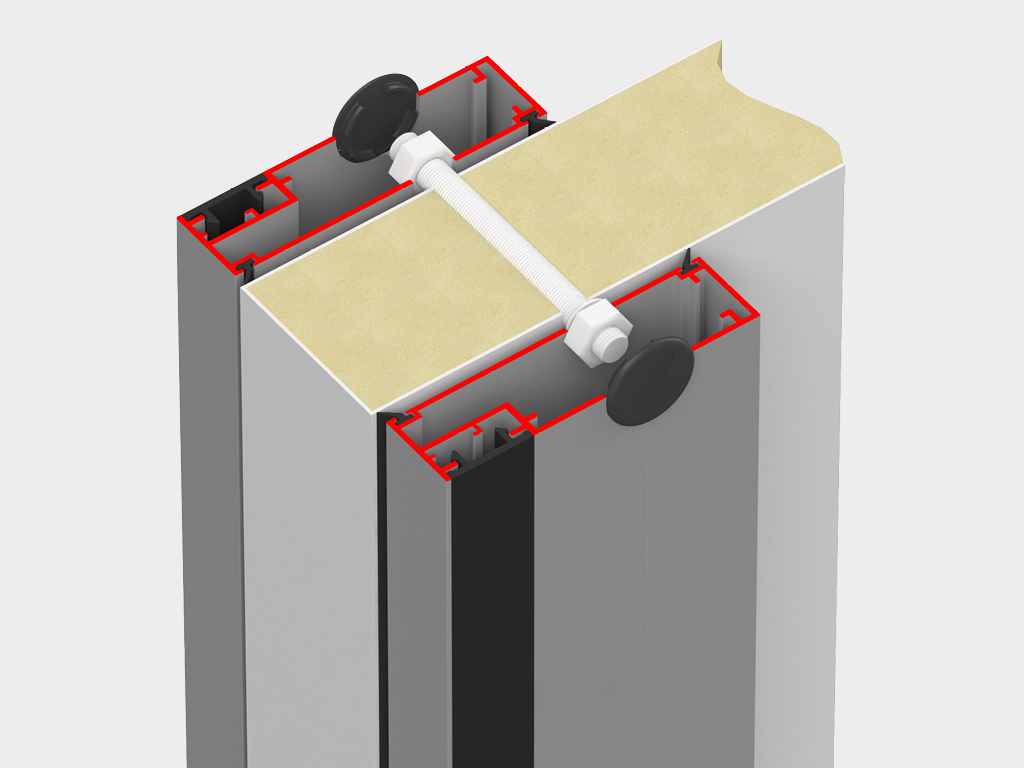

	Новые виды термокрепежа позволяют смонтировать двери на сэндвич-панель толщиной до 220 мм

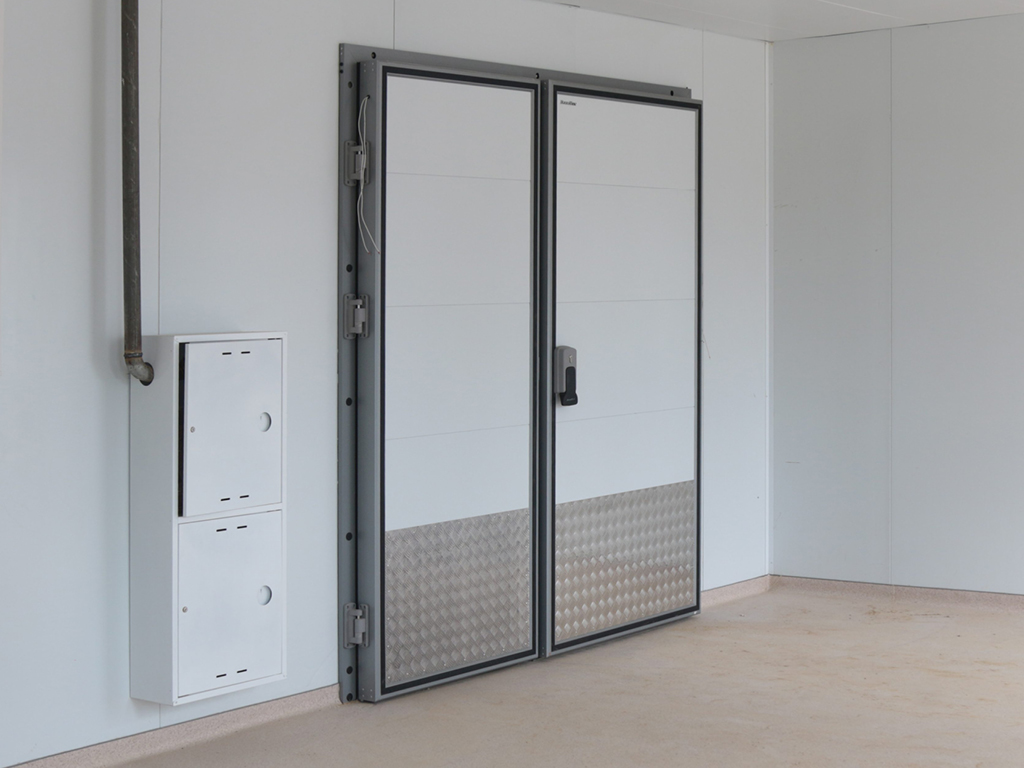

Организация входной группы с помощью двери распашной двустворчатой для охлаждаемых помещений.
Габариты проема 2 500 × 2 600 мм (вид снаружи)

Организация входной группы с помощью двери распашной двустворчатой для охлаждаемых помещений.
Габариты проема 2 500 × 2 600 мм (вид изнутри)

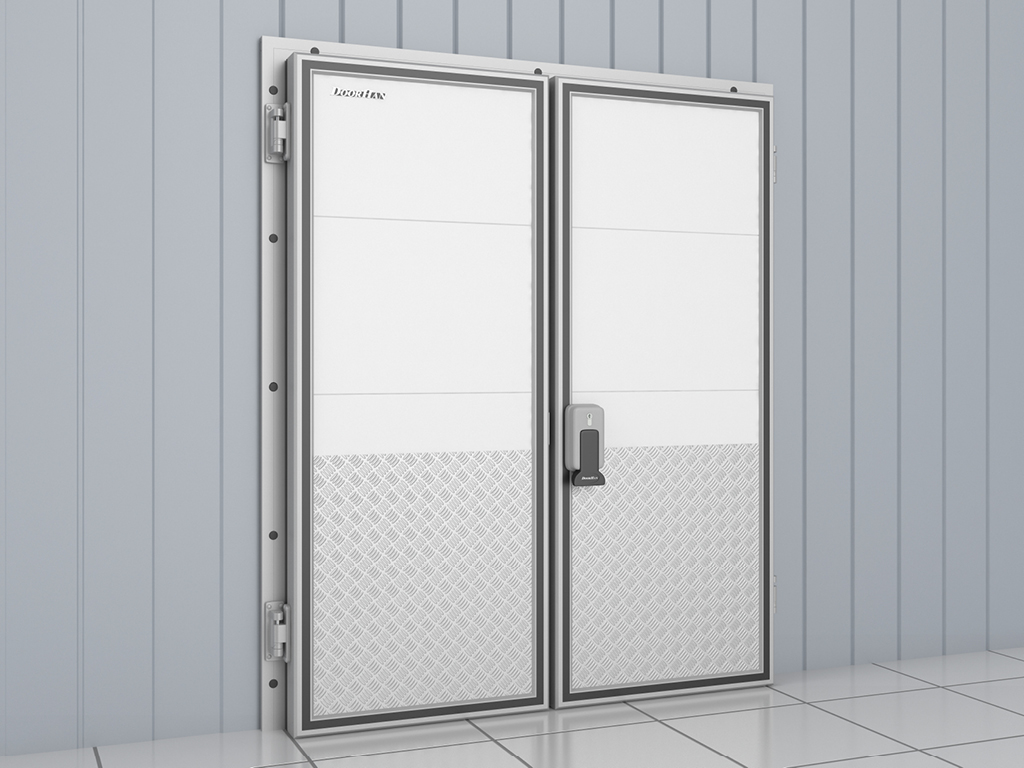

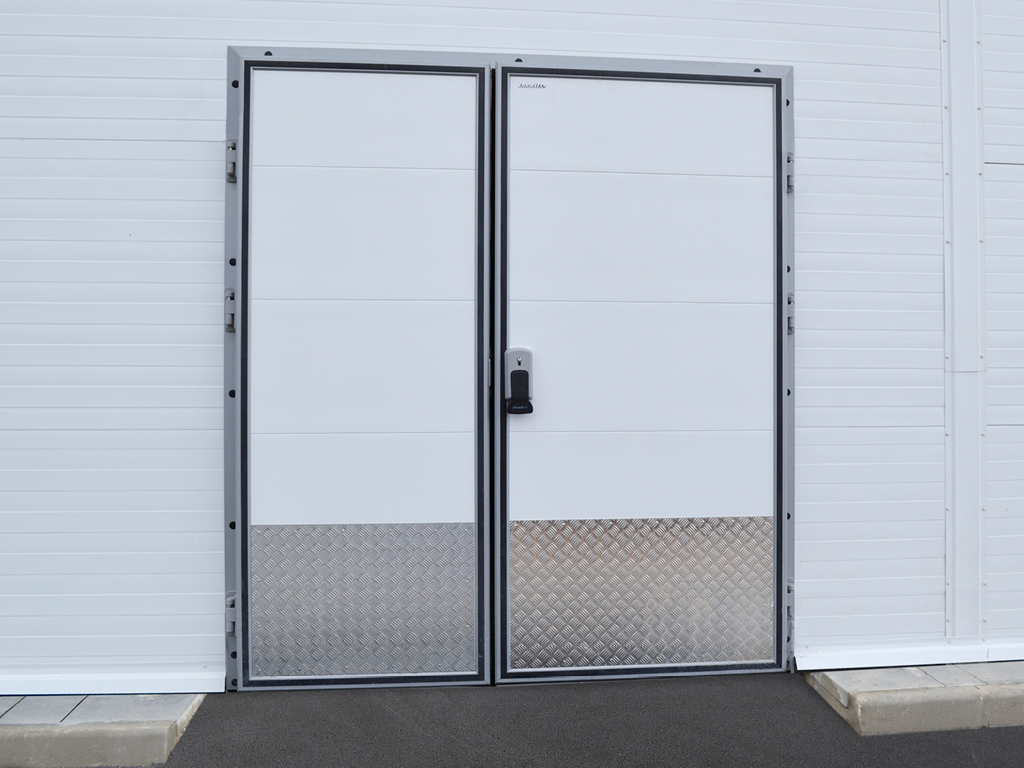

Распашная двустворчатая дверь для охлаждаемых помещений с защитным бампером из рифленого алюминия и кабелем обогрева

Особенности

Высокая коррозионная стойкость обеспечивается применением алюминия и оцинкованной стали.

Полная ремонтопригодность: возможна замена любого поврежденного элемента, включая отдельные панели полотен.

Низкие сроки поставки — от семи календарных дней.

Герметичность периметра и мест примыкания полотен.

Основные технические характеристики


Ширина проема, мм	1 200–2 400
Высота проема, мм	1 800–2 400
Толщина изоляции, мм	80 или 120
Диапазон рабочих температур, °С	до -35 °С
Притолока, мм	95
Пристенки, мм	95
Радиус открывания, мм	ширина створки + 150
