Модульные здания с общей рамой перекрытия до четырех этажей
ТИП ПРОДУКЦИИ: Проектный
Модульные здания данного вида представляют собой капитальные строения с возможностью повторной сборки-разборки и передислокации. Основой таких зданий является пространственный каркас из стальных несущих утепленных рам 100 % заводской готовности и несущих цельно-сварных стоек, образующих несущие колонны. На базе стандартных решений и комплектации создаются полнокомплектные здания различного назначения: здания жилого сектора (общежития, гостиницы, жилые многоквартирные дома), общественные (офисы, административно-бытовые комплексы, объекты общественного питания, здания различной инфраструктуры) медицинские, дошкольные и общеобразовательные учреждения и т. д.

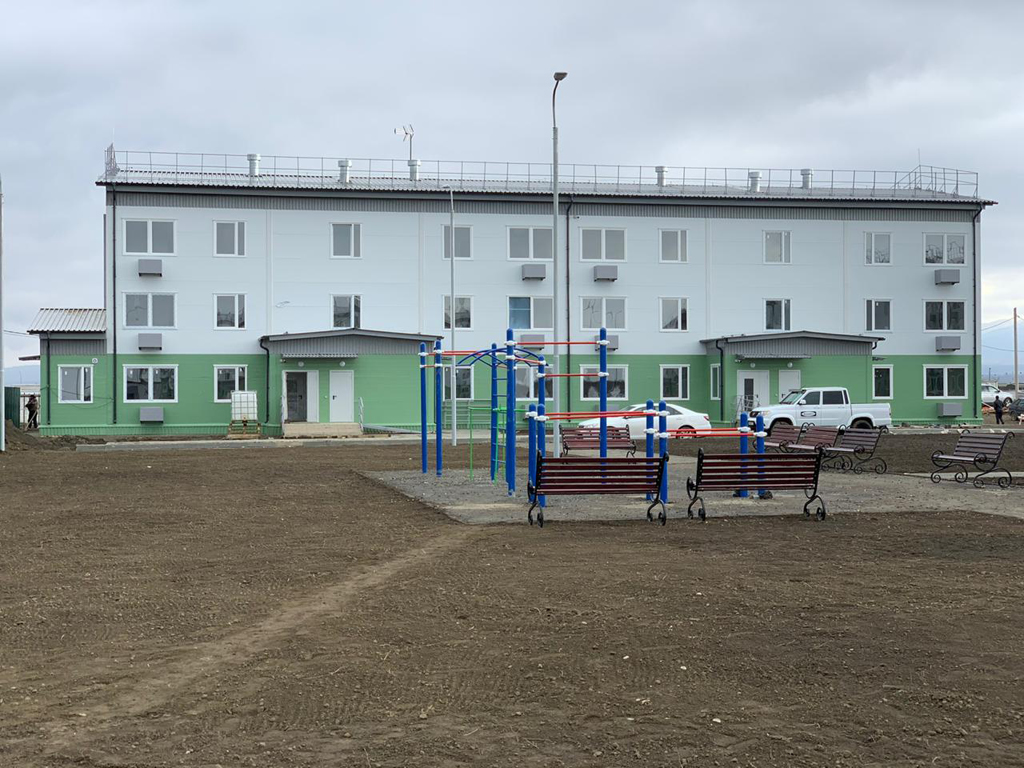

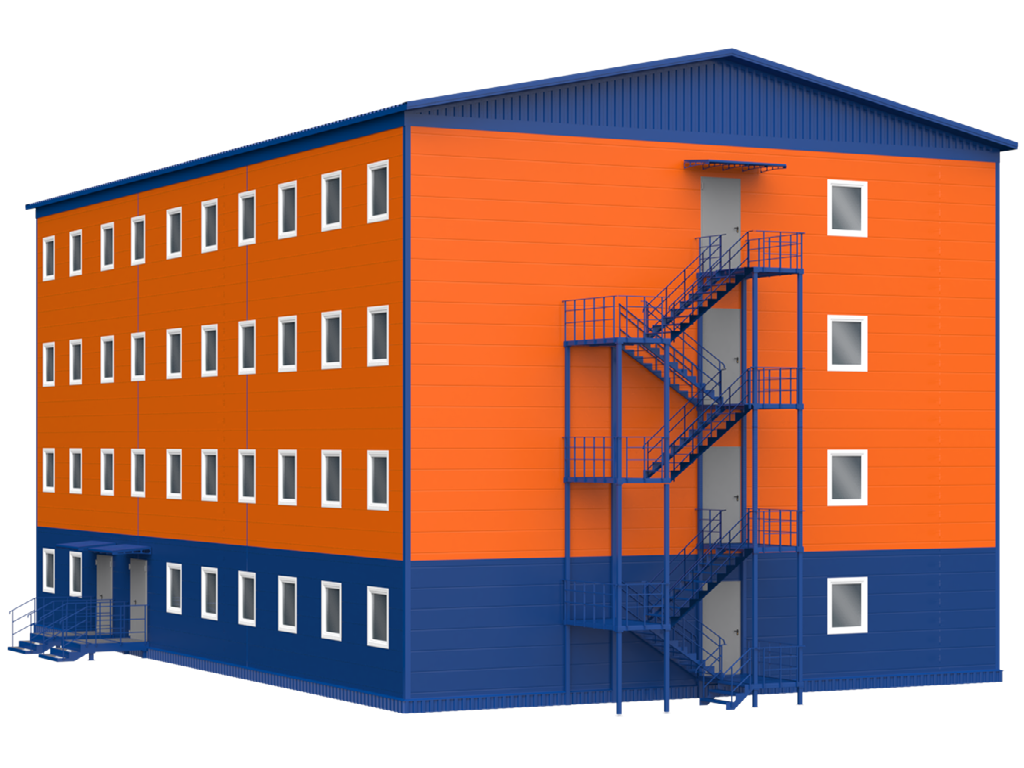

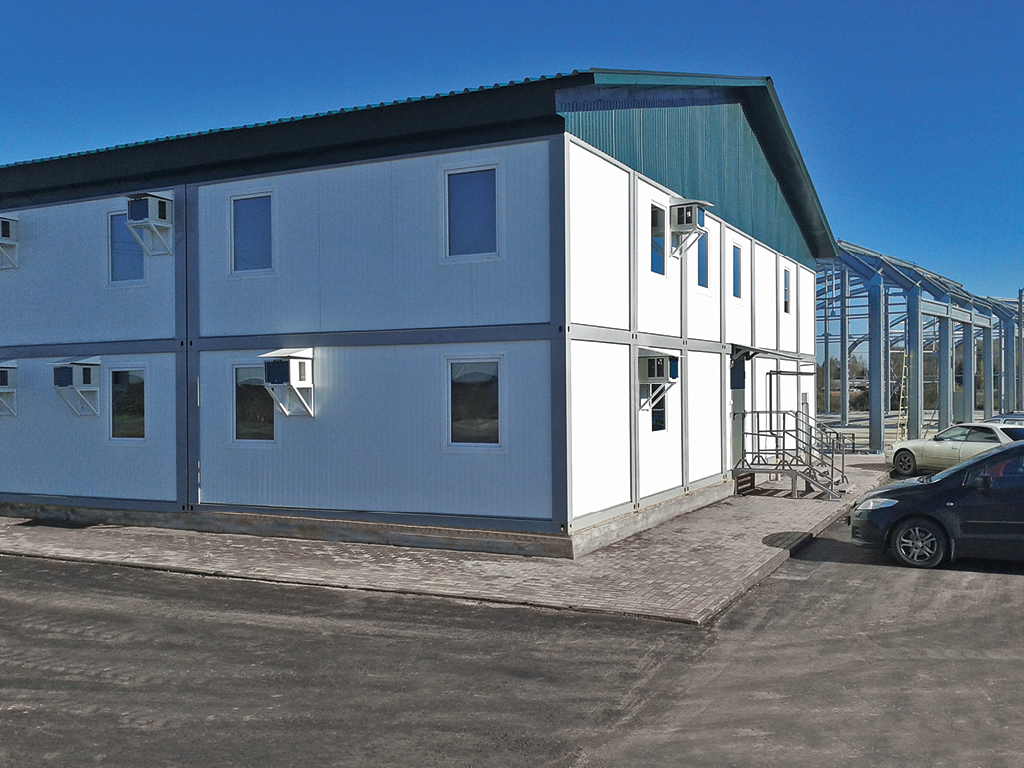

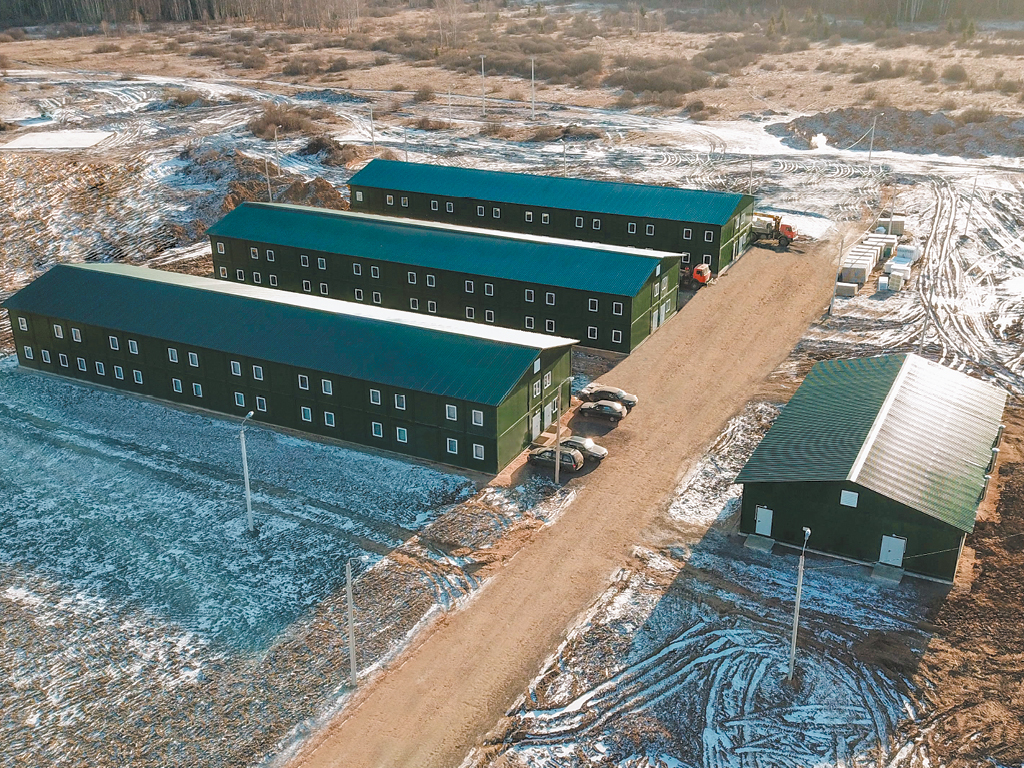

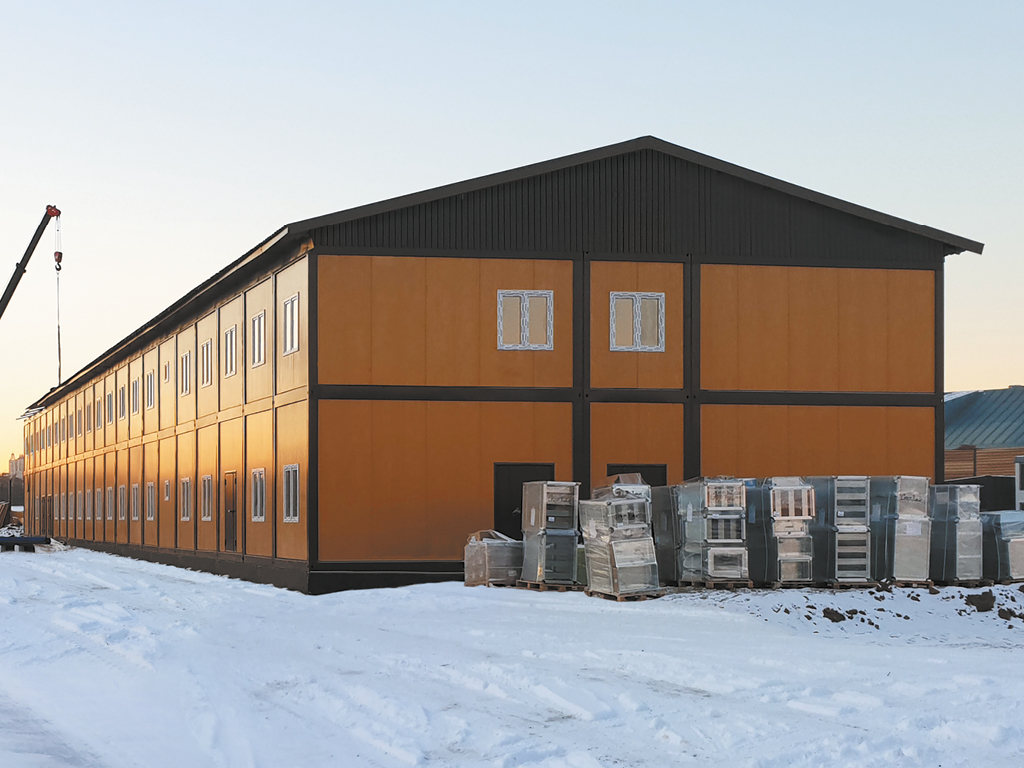

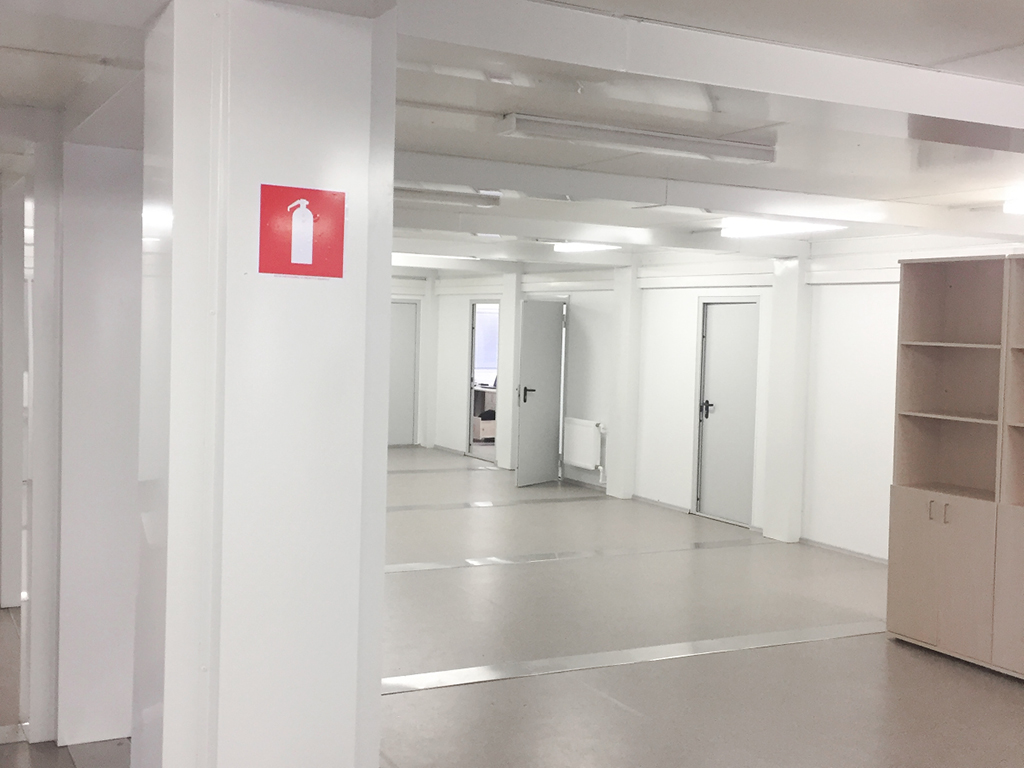

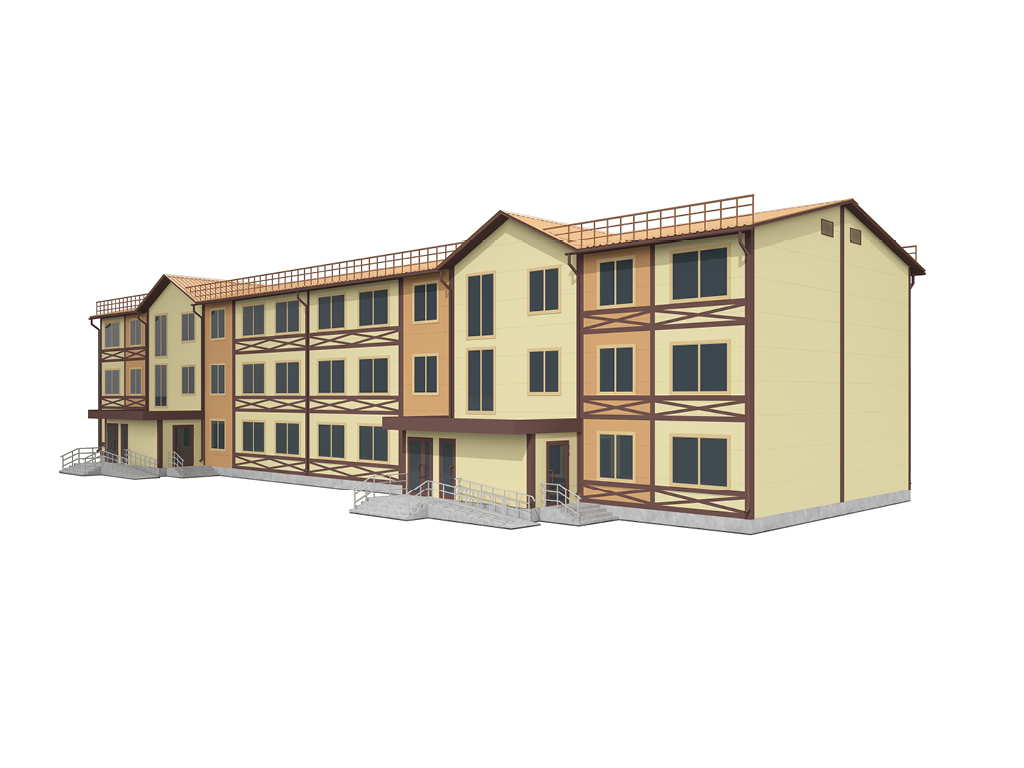

Внешний вид здания
Видео
Зона применения Печать раздела

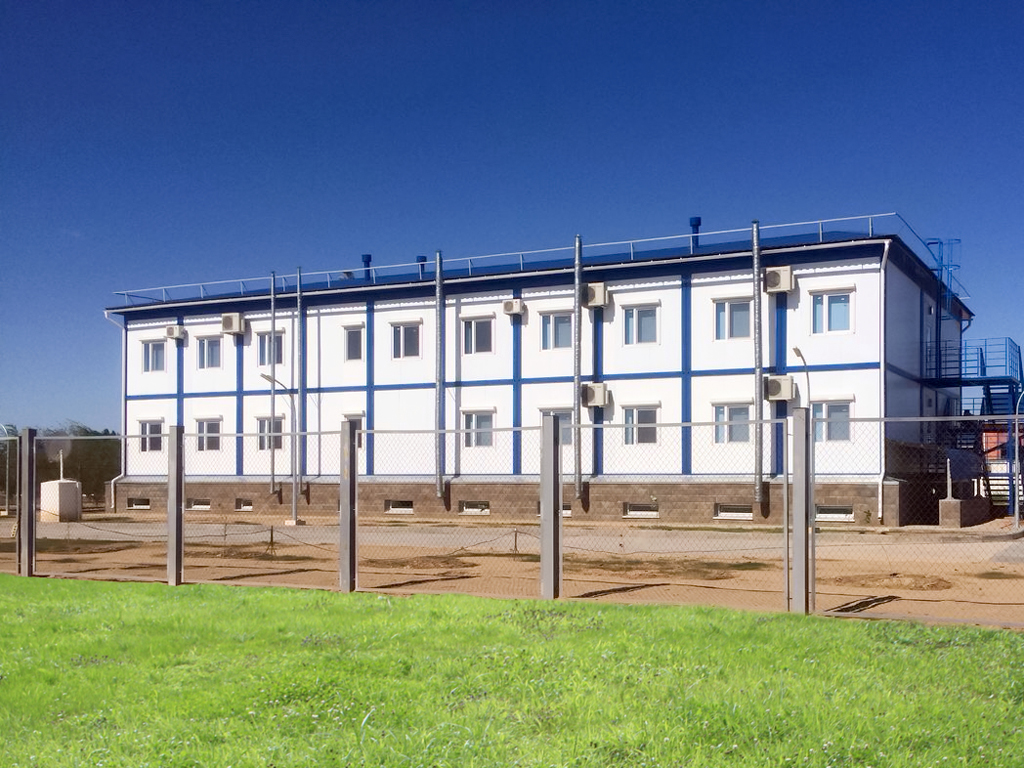

Жилые объекты

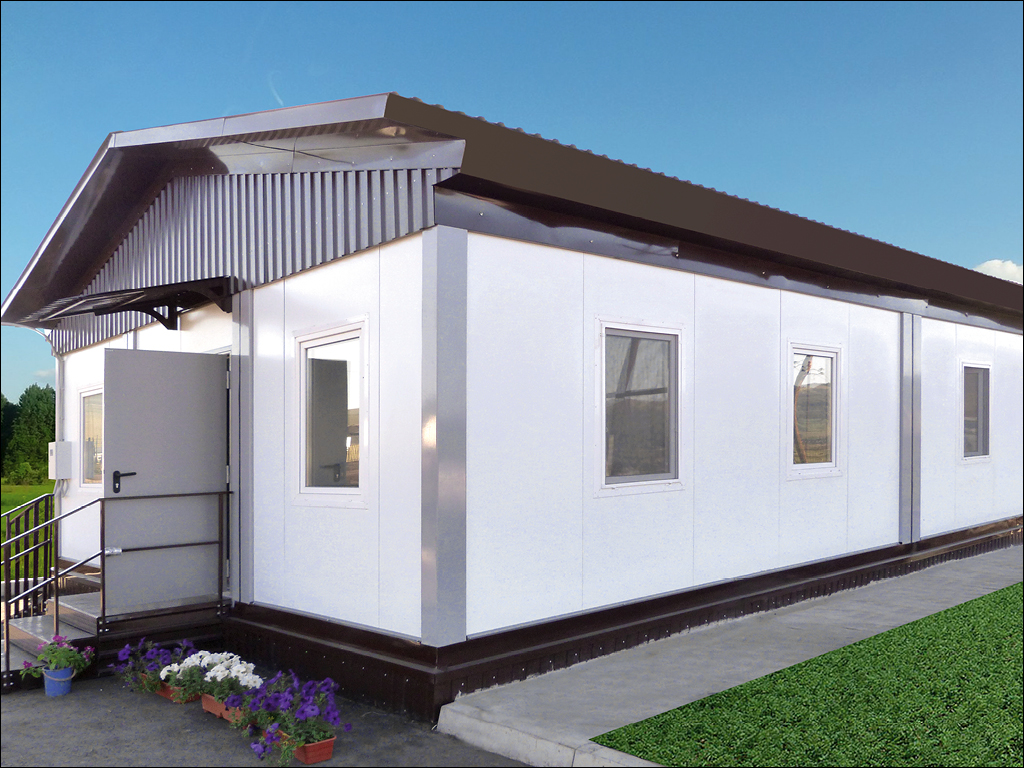

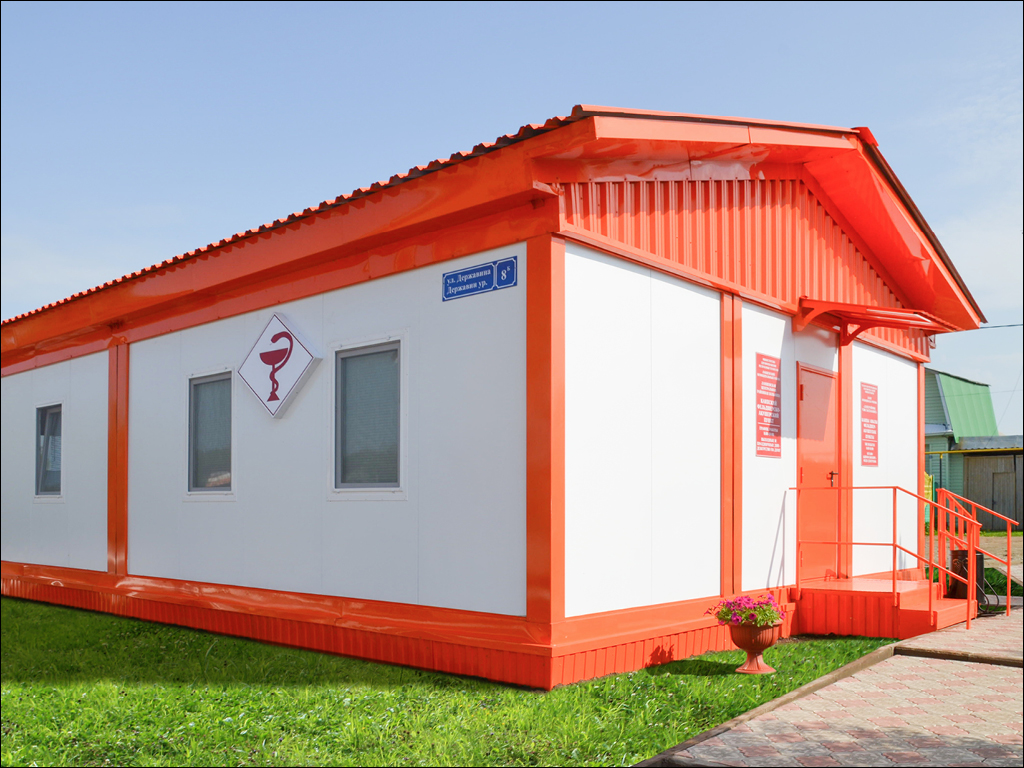

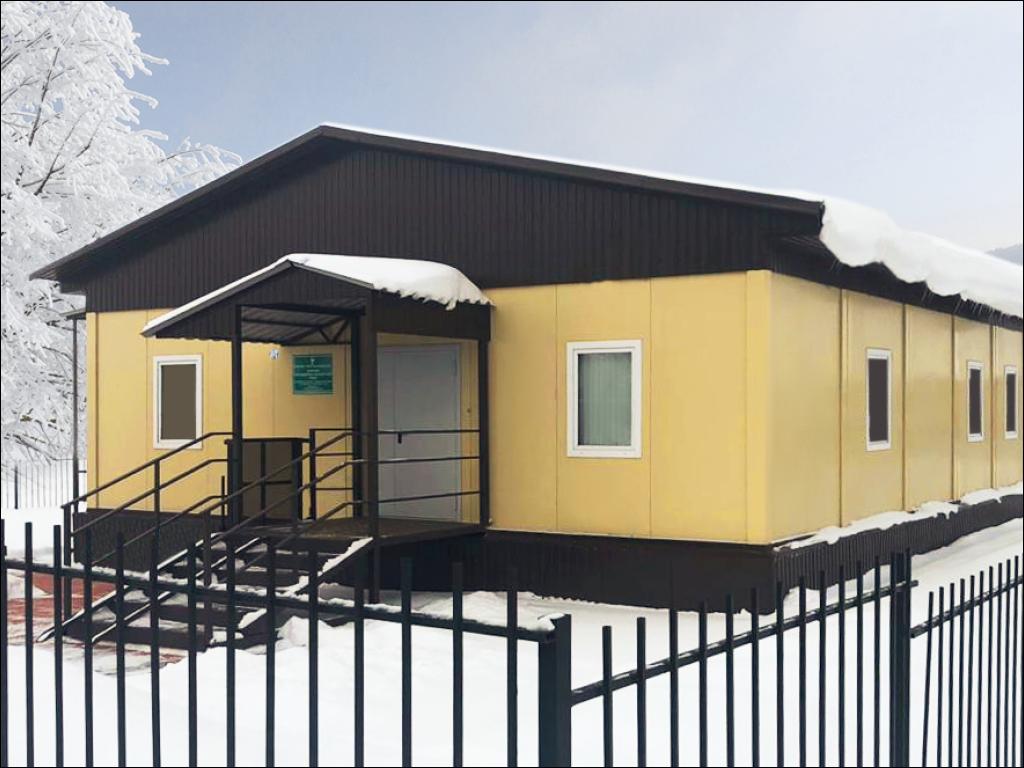

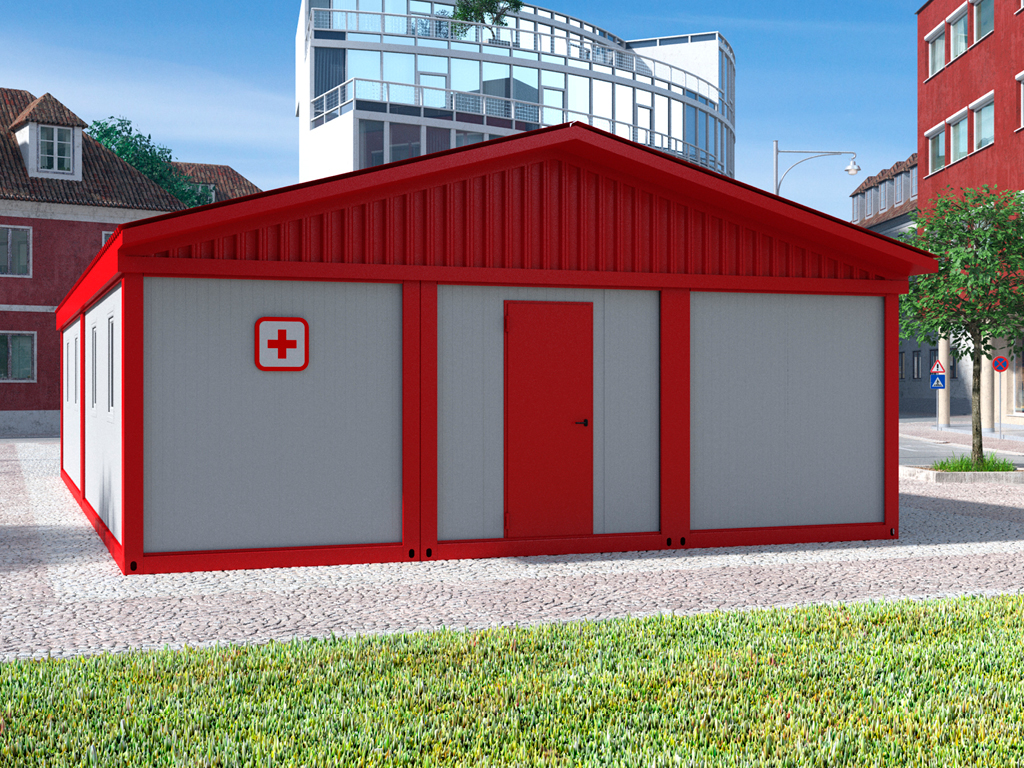

Модульные здания для нужд Министерства здравоохранения: ФАПы, врачебные амбулатории и пр.

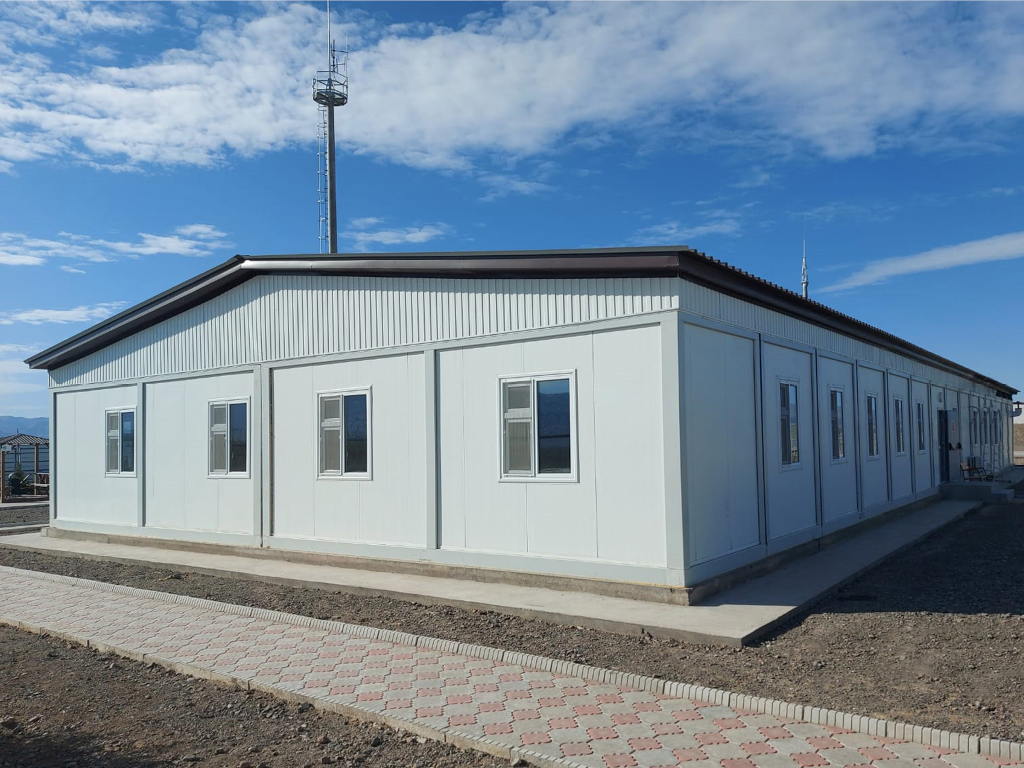

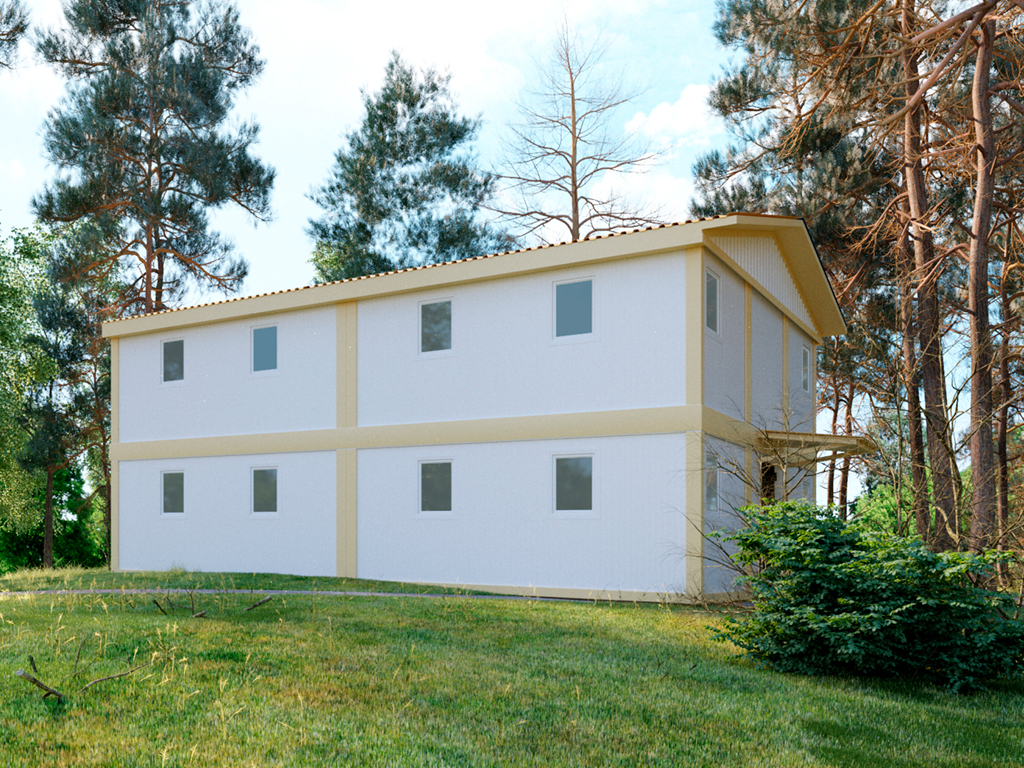

Административно-бытовые модульные здания

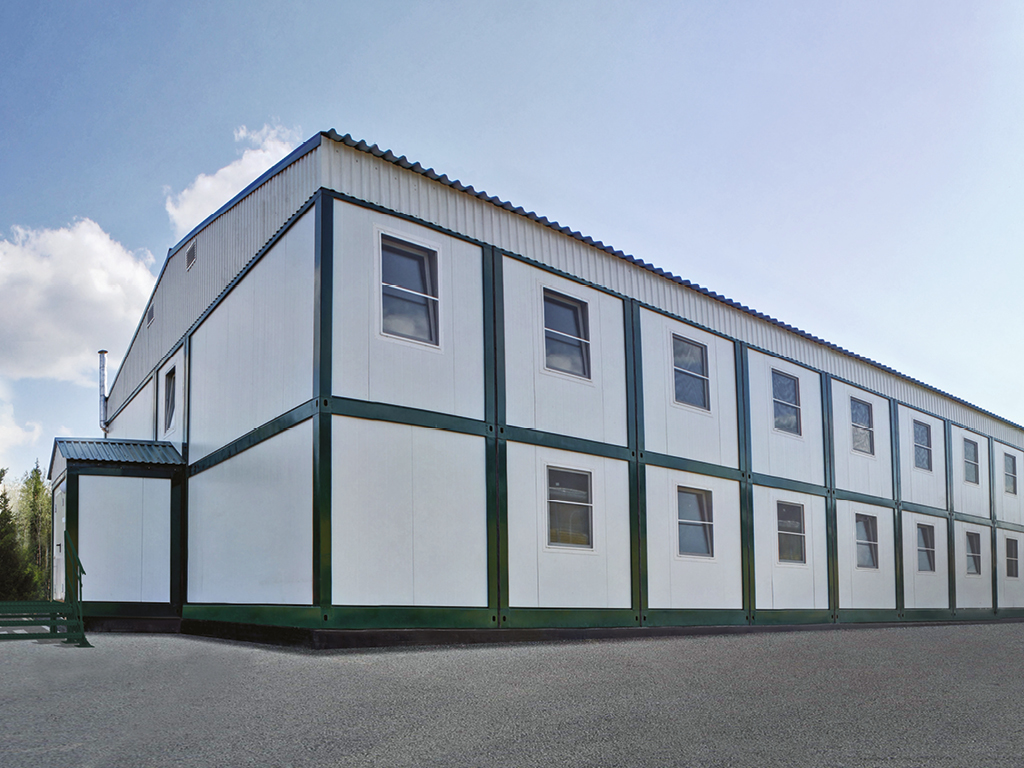

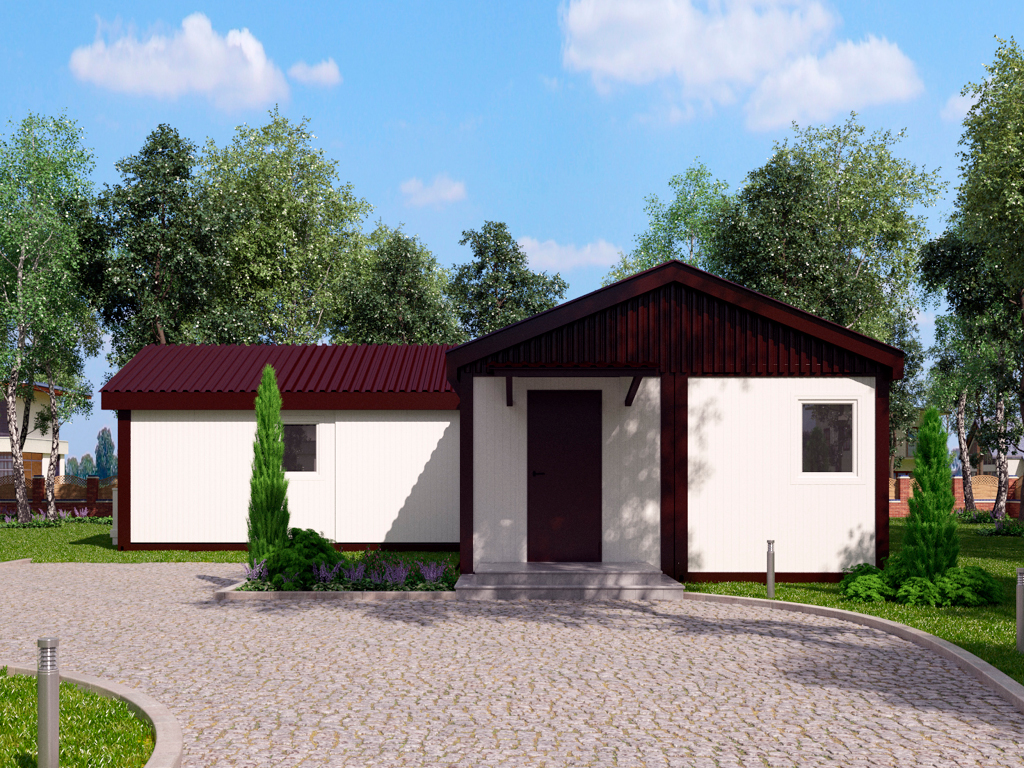

Жилищно-бытовые здания

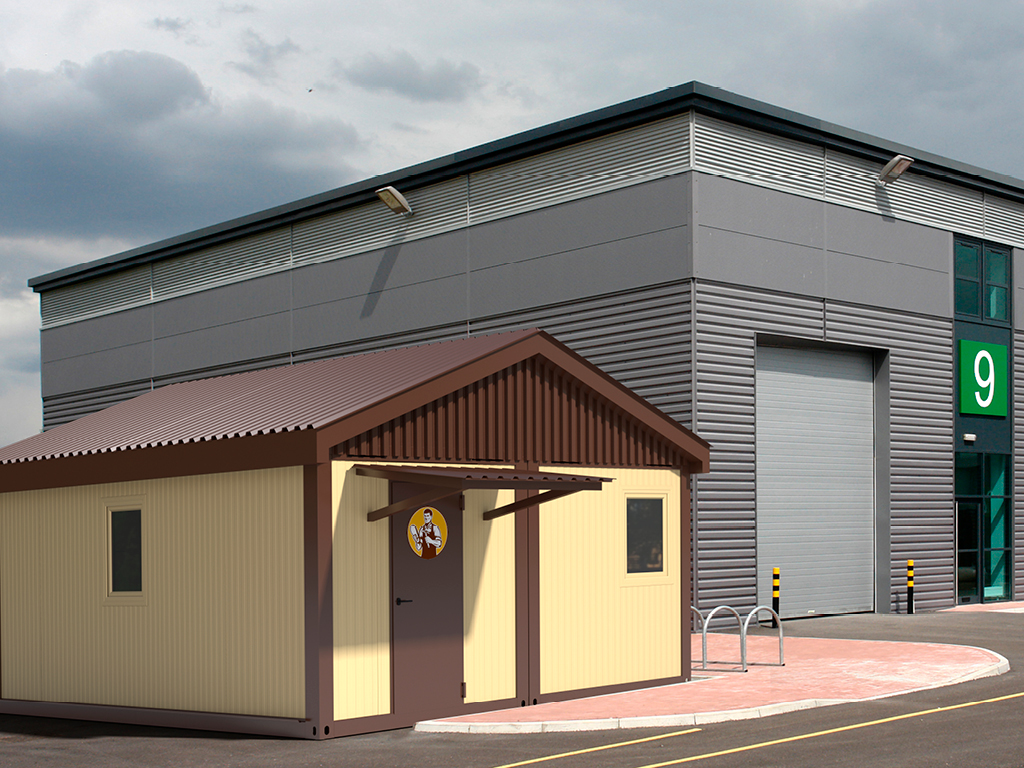

Здания для коммерческих нужд: кафе, павильоны, мастерские

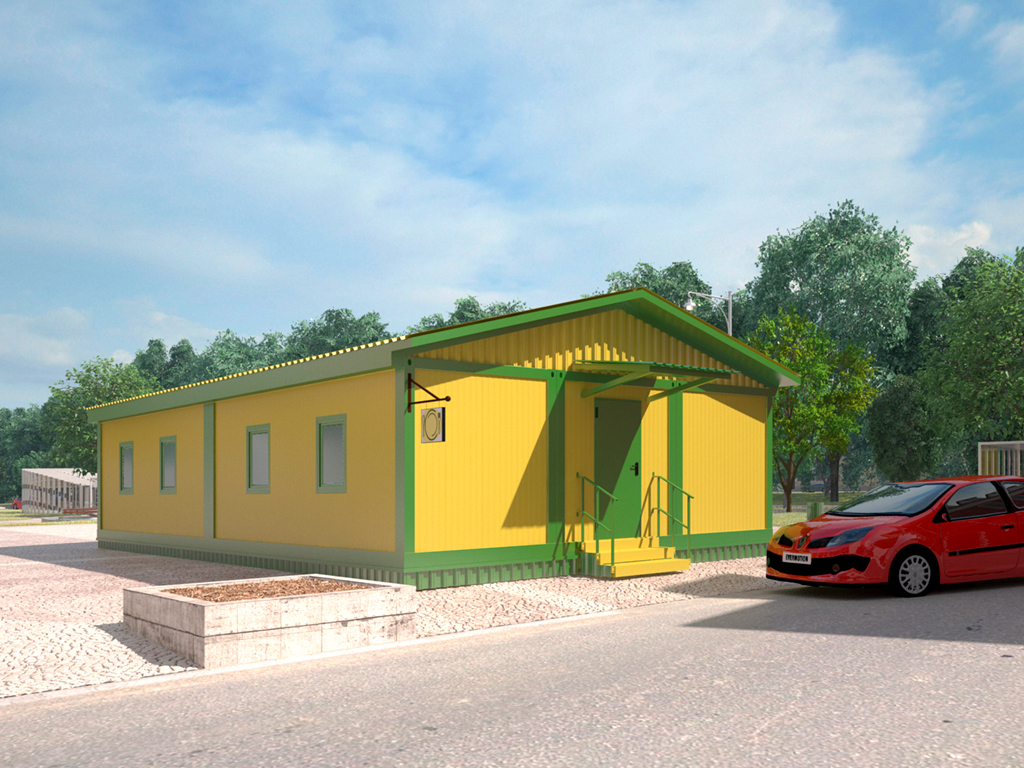

Столовые

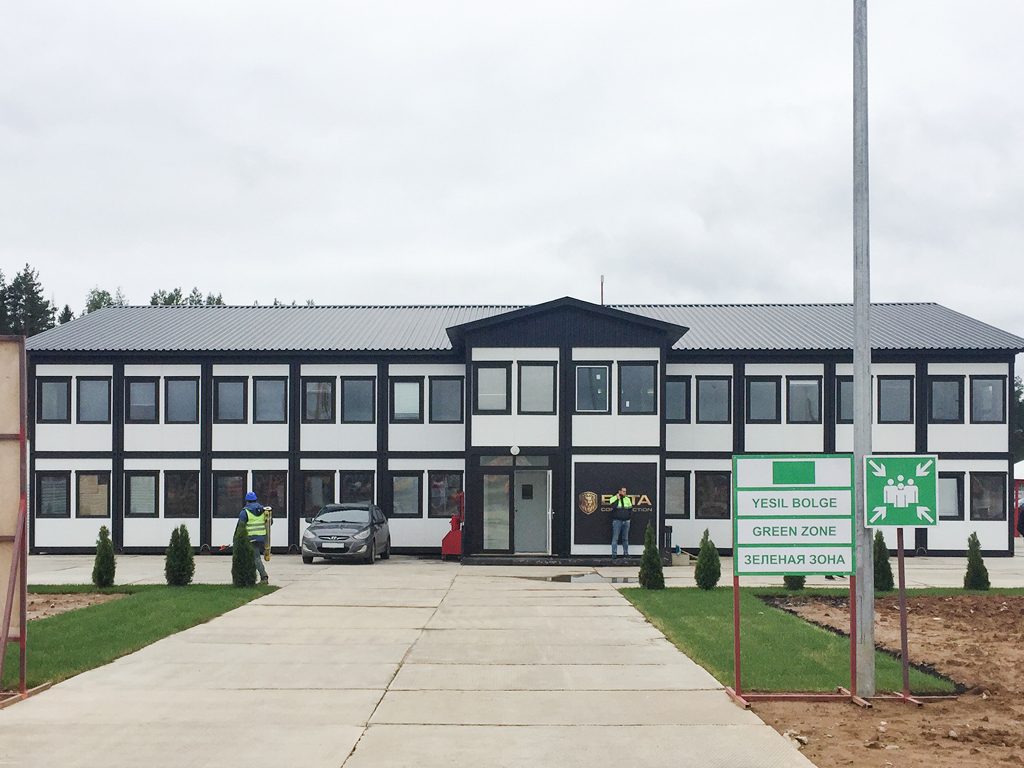

Офисные модульные здания

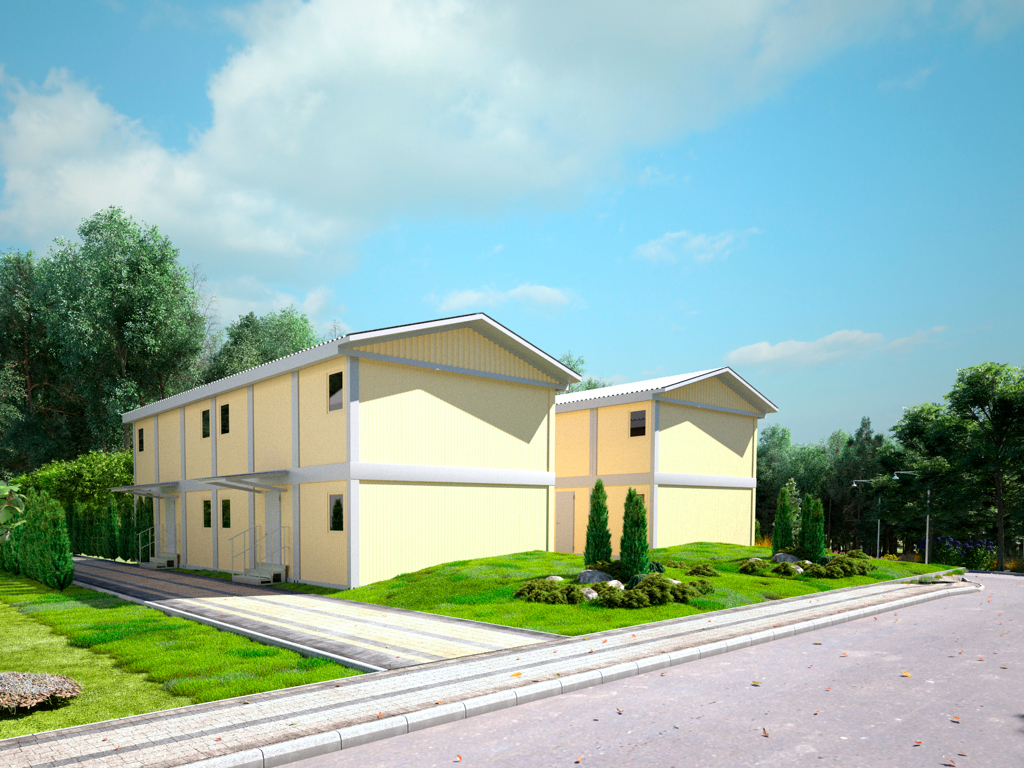

Модульные здания для вахтовых поселений

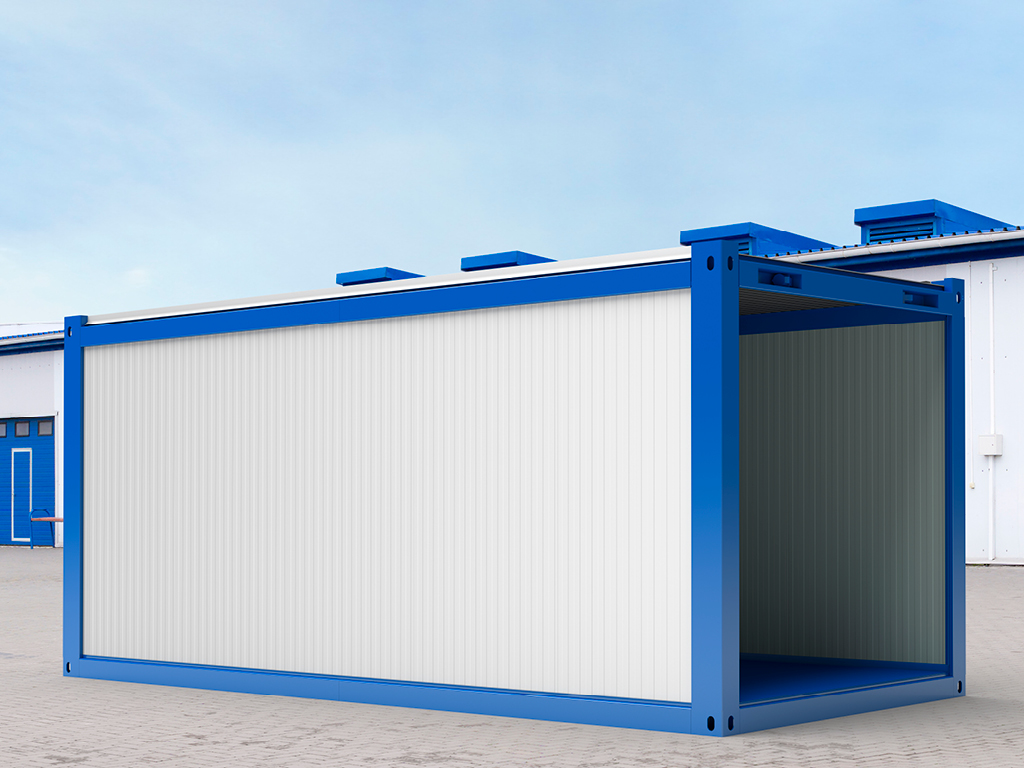

Пешеходные галереи

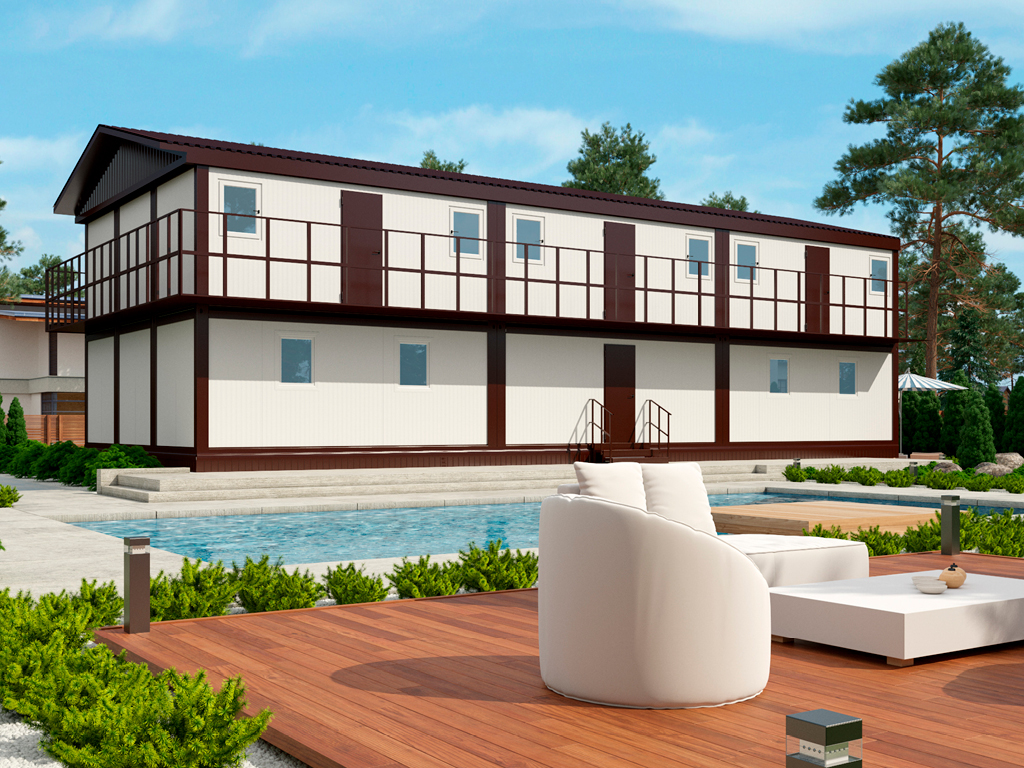

Гостиницы
Преимущества Печать раздела
Надежность и долговечность конструкции
Каркас рамы, выполненный из стали марки не ниже 09Г2С толщиной не менее 4 мм, с качественным порошковым покрытием обеспеспечивает долгий срок службы и стойкость конструкции к внешним воздейтствиям. Металлоконструкции рамы и стоек обработаны автоматической дробеметной установкой перед нанесением порошковой краски для наиболее эффективной защиты от коррозии.
Соответствие нормам капитального строительства и противопожарным требованиям
Мы гарантируем соответствие нормам капитального строительства и противопожарным требованиям благодаря использованию негорючих, надежных и высокотехнологичных материалов и конструкций (строительных сэндвич-панелей с наполнением минеральной ватой плотностью не менее 100 кг/м³, металлоконструкций с порошковой окраской).
Соблюдение сроков поставки
Собственные производства всех комплектующих модульных зданий (металлоконструкций, сэндаич-панелей, минеральной ваты и пр.), большой складской запас металла, собственное производство по окраске рулонной стали гарантируют соблюдение сроков поставки.
Бережная транспортировка
Доставка модульных зданий осуществляется в разобранном виде в максимально надежной форме «ДорХан Эко Пак», которая представляет собой пачку из рам, без прослойки, с панелями; при этом внешние панели здания помещены в транспортную упаковку; оконные и дверные блоки упакованы отдельно. Такая форма позволяет доставить изделие до строительной площадки без повреждений.
Экономия на доставке
Разветвленная сеть заводов и производственно-складских комплексов DoorHan гарантирует, что расстояние между объектом строительства и заводом-изготовителем составит не более 3 500 км, что вкупе с компактной упаковкой изделий позволяет поддерживать расходы на доставку на приемлемом уровне.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела

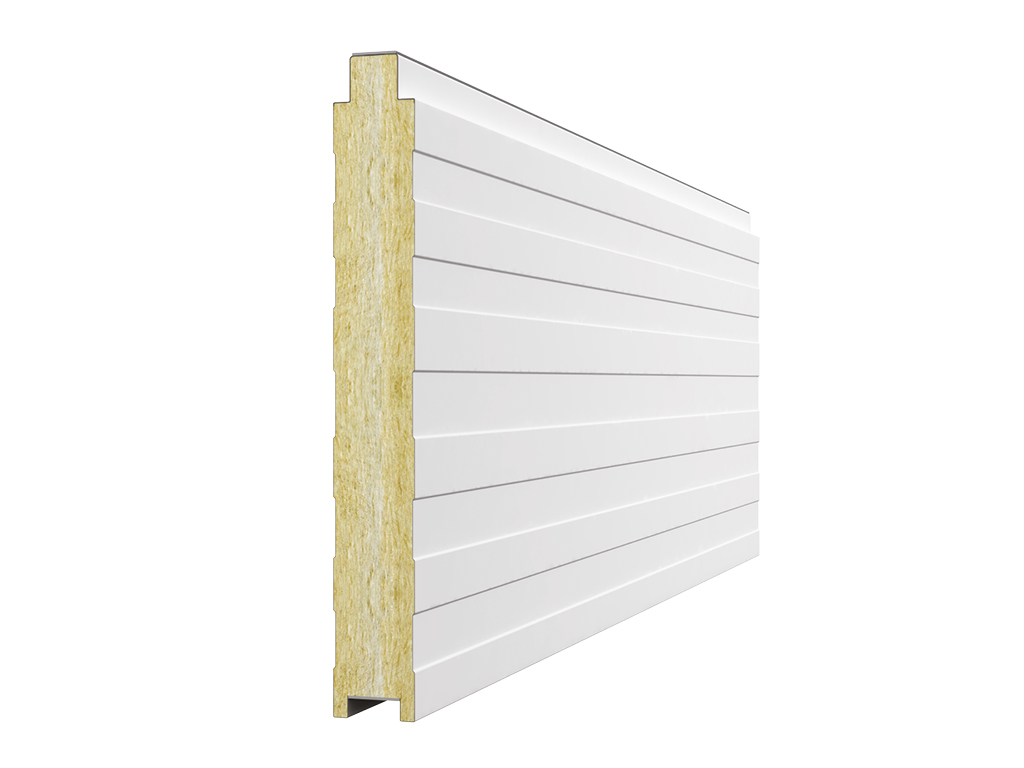

Дизайн стеновых панелей

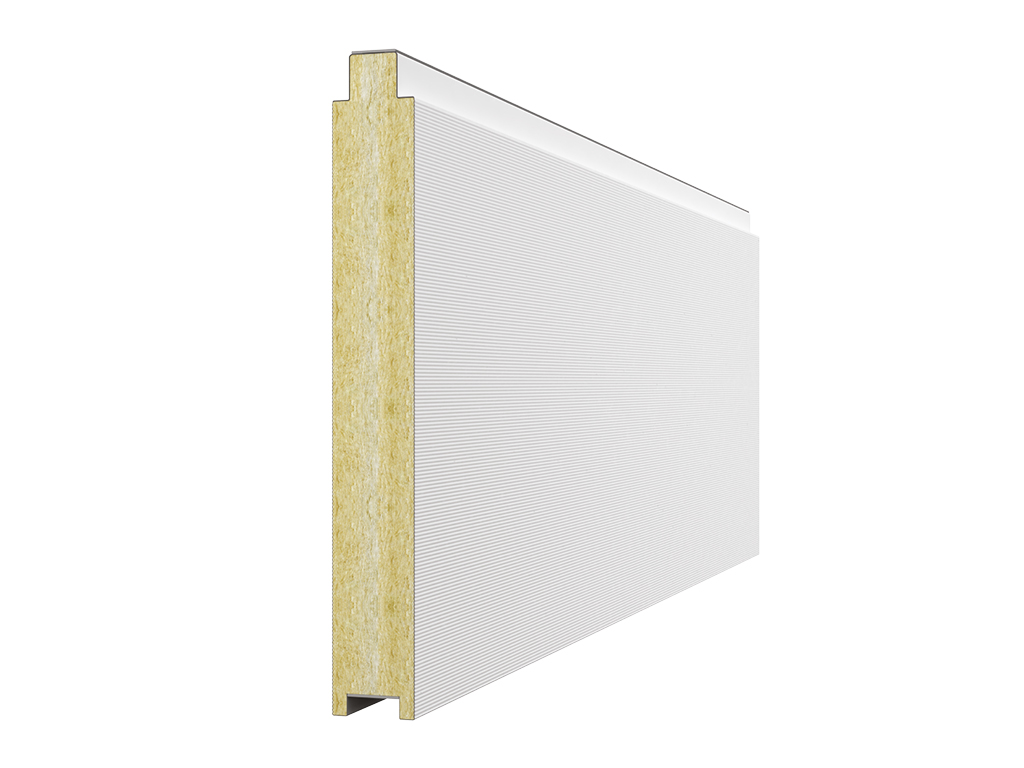

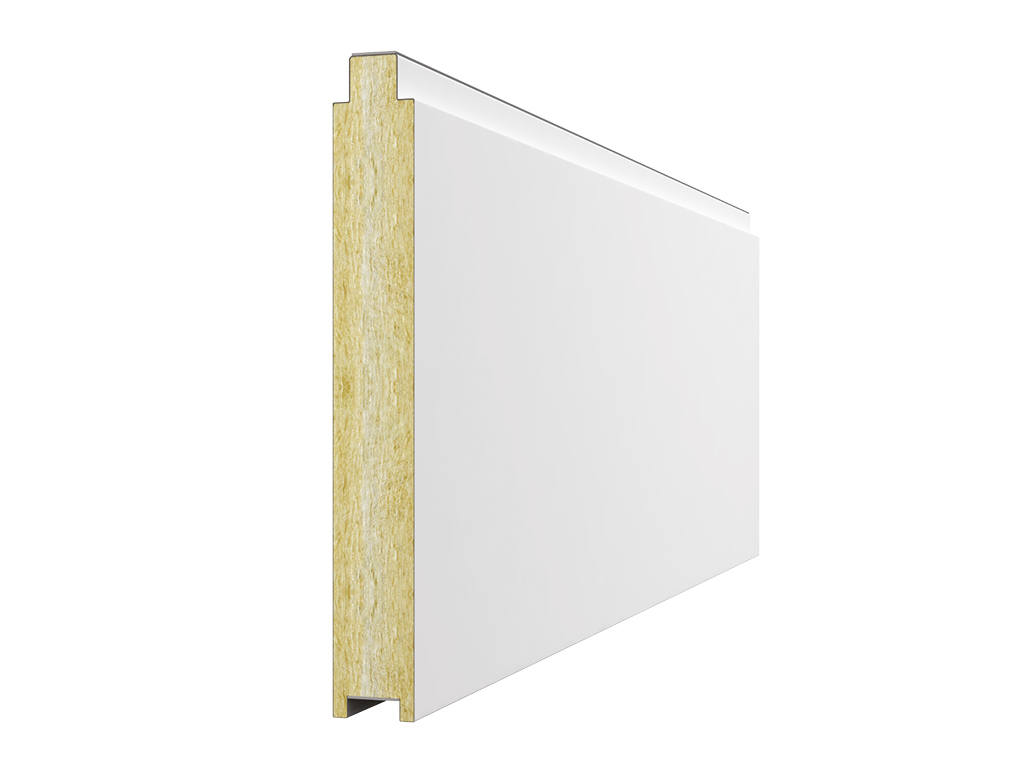

Гладкая
Трапеция
Волна
Цвет панелей внутри помещений
RAL 9003 (белый)
Индивидуальный цвет по RAL-карте
Возможна дополнительная облицовка стен панелями под дерево
Цвет лицевой поверхности панелей
RAL 9003 (белый)
Индивидуальный цвет по RAL-карте
Цвет каркаса
RAL 7035 (светло-серый)
Индивидуальный цвет по RAL-карте
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Длина, м | Не ограничена конструкцией, кратна размерам применяемых блок-модулей |
| Ширина, мм | Не ограничена конструкцией, кратна размерам применяемых блок-модулей |
| Высота конструкции, м | Определяется при проектировании |
Конструкция Печать раздела

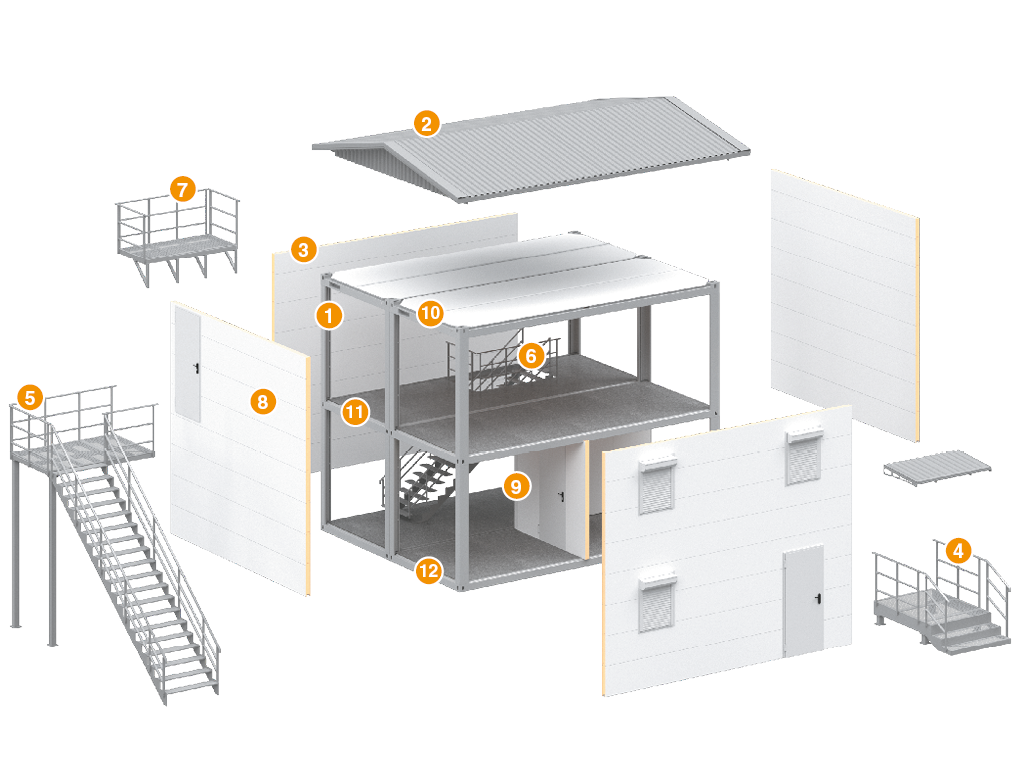

1. Каркас полнокомплектного модульного здания с общей рамой перекрытия
2. Конструкция дополнительной кровли
3. Стеновые сэндвич-панели

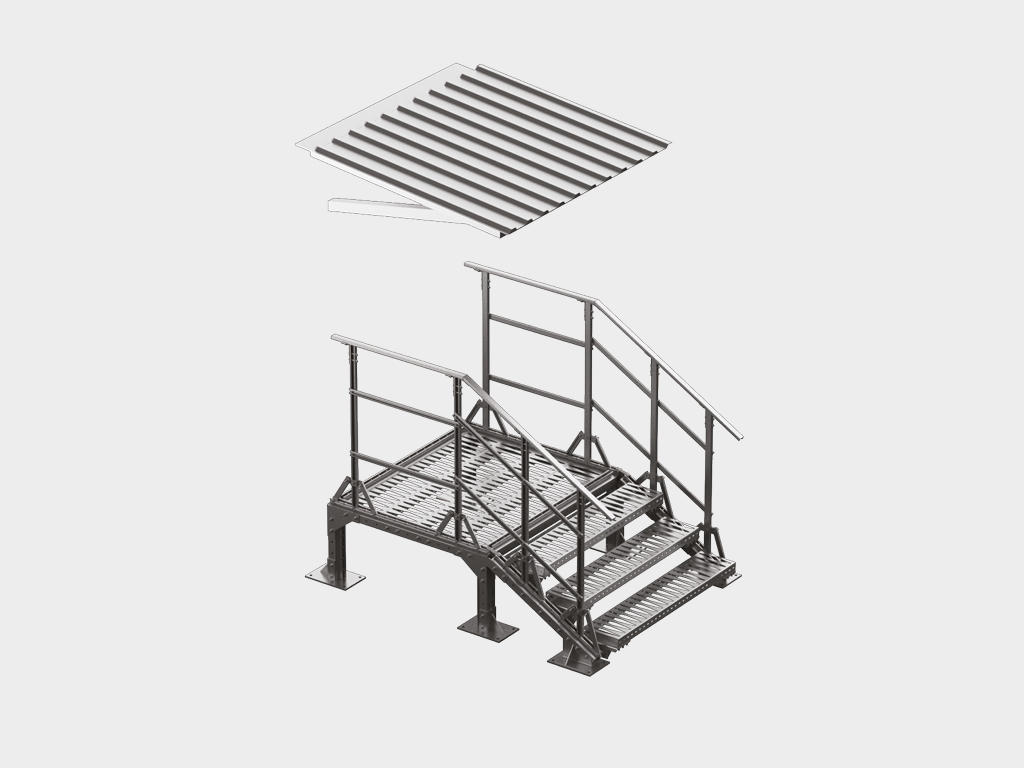

4. Комплект крыльца с козырьком

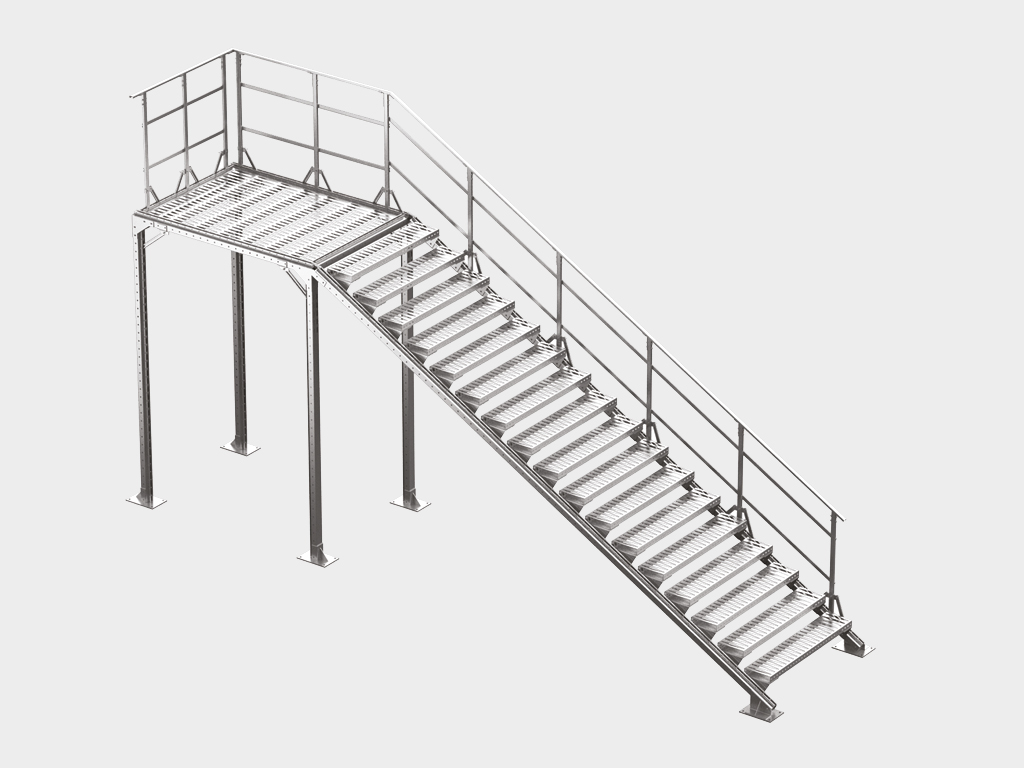

5. Внешняя лестница
6. Внутренняя лестница
7. Дополнительные металлоконструкции
8. Внешняя стена
9. Внутренняя стена
10. Рама покрытия
11. Рама перекрытия
12. Рама основания
Подготовка строительного объекта Печать раздела
На этапе подготовки строительной площадки к установке блок-модуля или модульного здания необходимо:
1. Получить планировочное решение и схему опорных точек блок-модуля или модульного здания.
2. Проанализировать вопросы, связанные с устройством фундамента на строительной площадке, связанные со скрытыми коммуникациями.
3. Выбрать оптимальный фундамент для обеспечения установки блок-модуля или модульного здания.
4. Осуществить приемку фундамента, контролировать устройство опорных точек блок-модулей в единой горизонтальной плоскости и размерность в соответствии со схемой.
Эффективность монтажа модульного здания качественно зависит от устройства фундамента.
Требования к строительному объекту
Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-модулей или модульных зданий, восприятию нагрузок от конструкции блок-модулей или модульного здания, учитывая эксплуатационные нагрузки от оборудования, персонала, снеговые и возможные другие нагрузки.
Способы монтажа Печать раздела
|

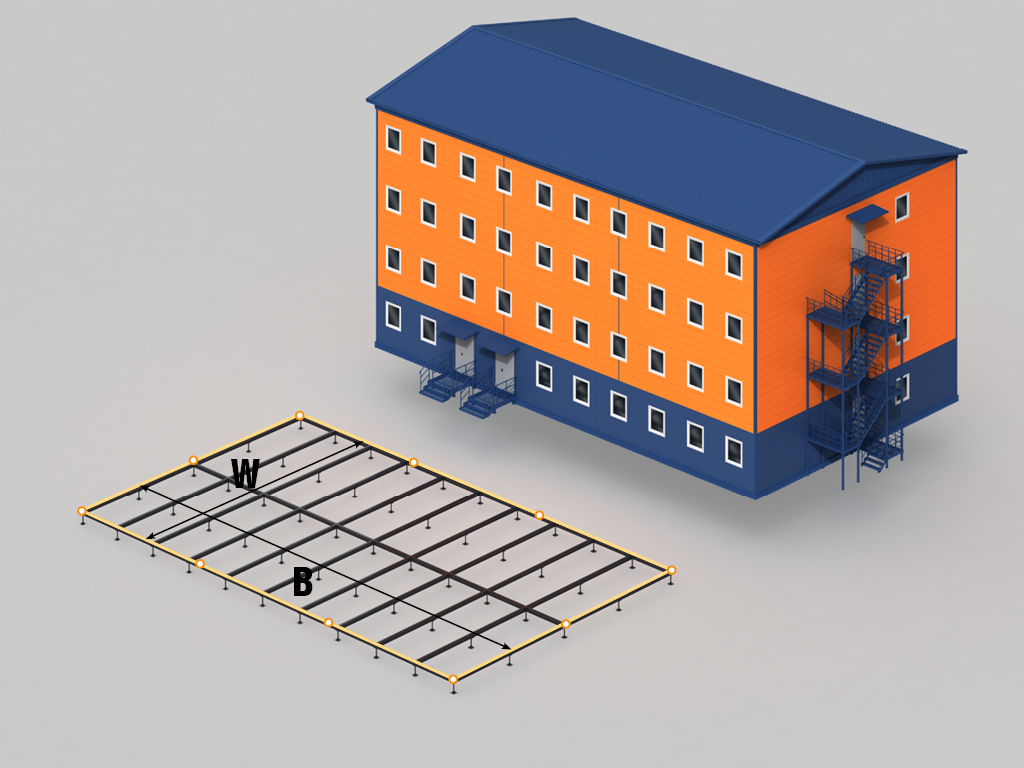

Монтаж на свайные фундаменты. |
 |

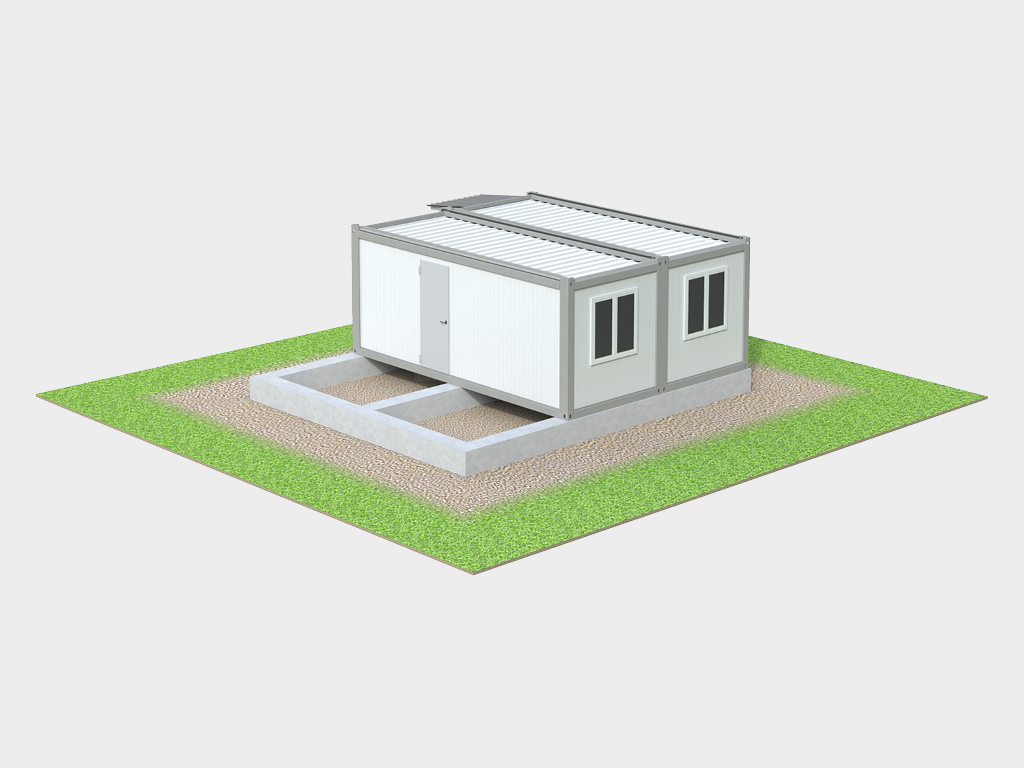

Монтаж на ленточный фундамент. |
 |

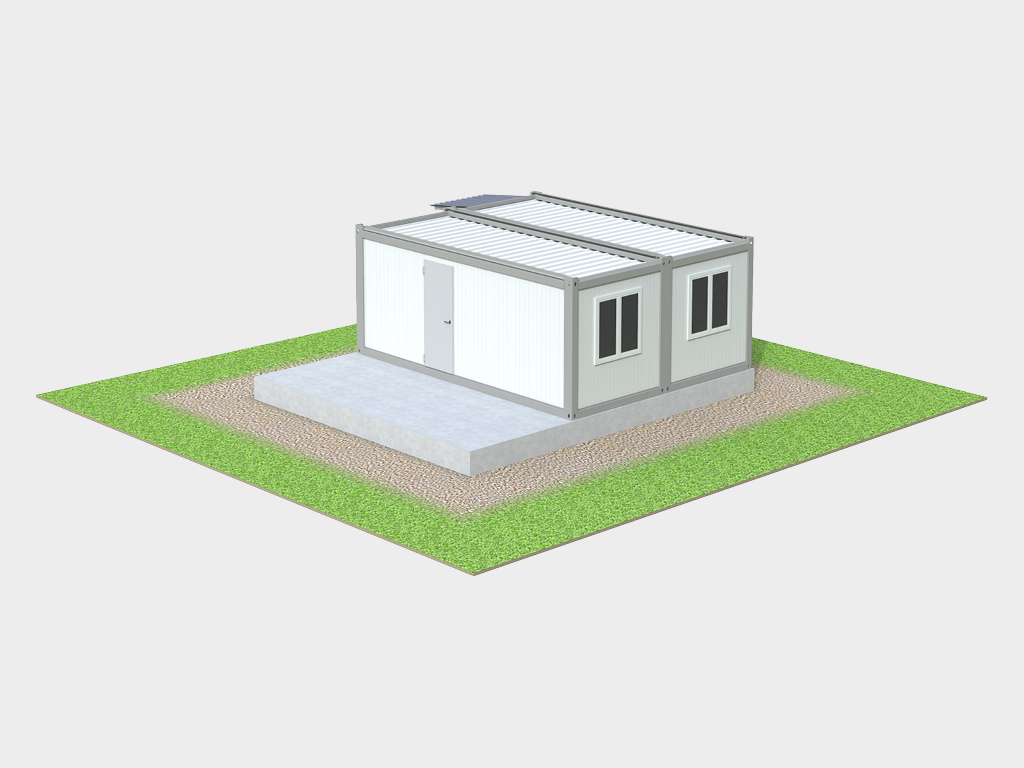

Монтаж на готовое бетонное основание. |
Стандартные конструктивные решения Печать раздела
 |

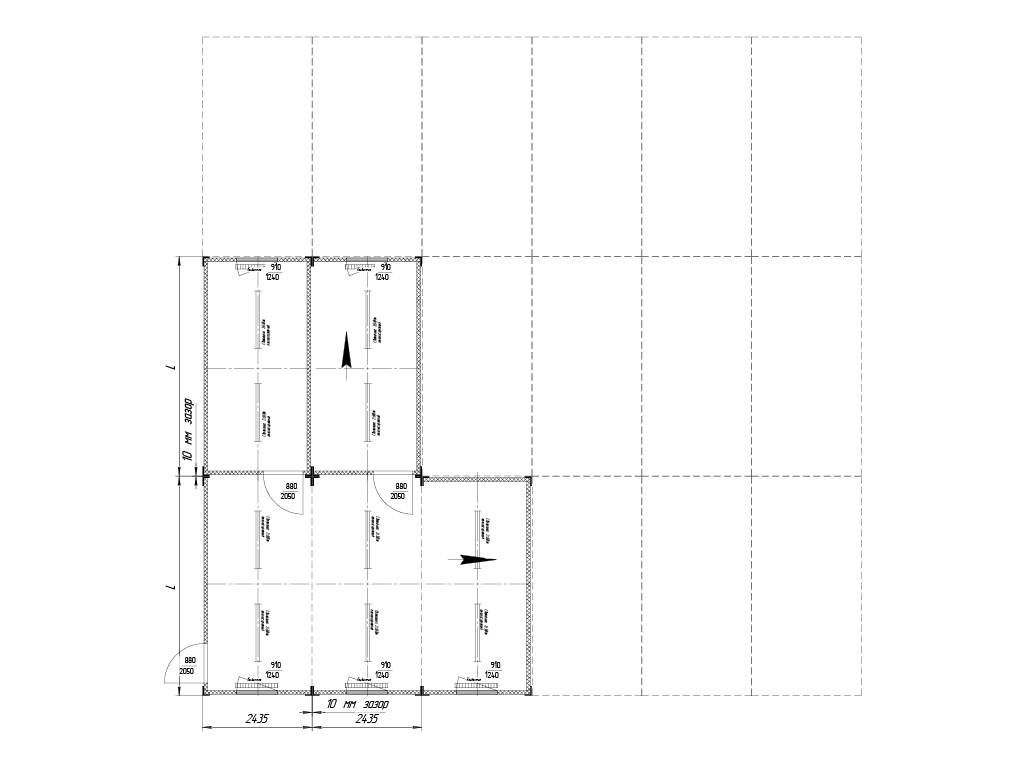

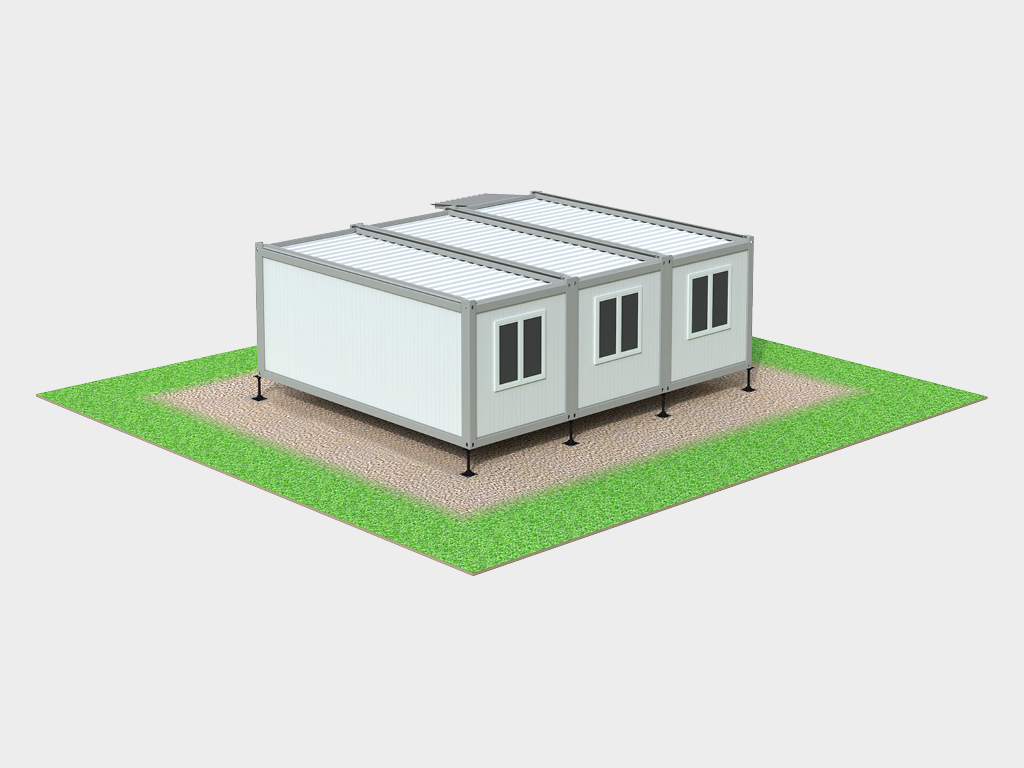

Фронтальное и торцевое соединение блок-модуля. |
 |

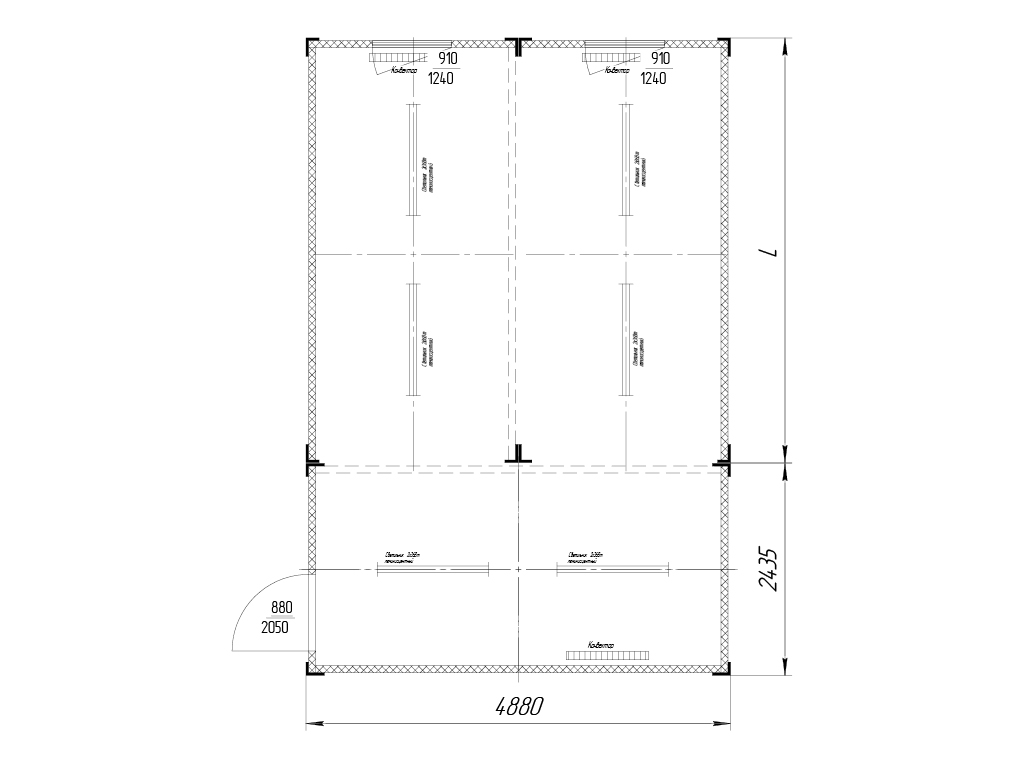

Комбинированное с модулем 4 880 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль. |
 |

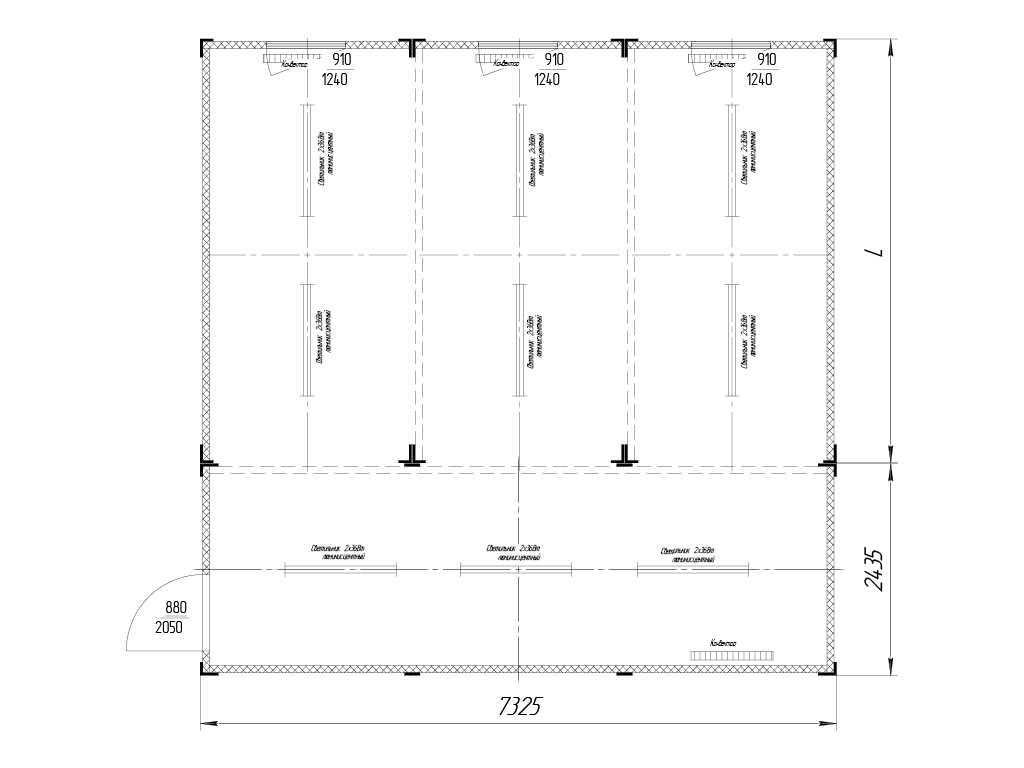

Комбинированное с модулем 7 325 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль. |
 |

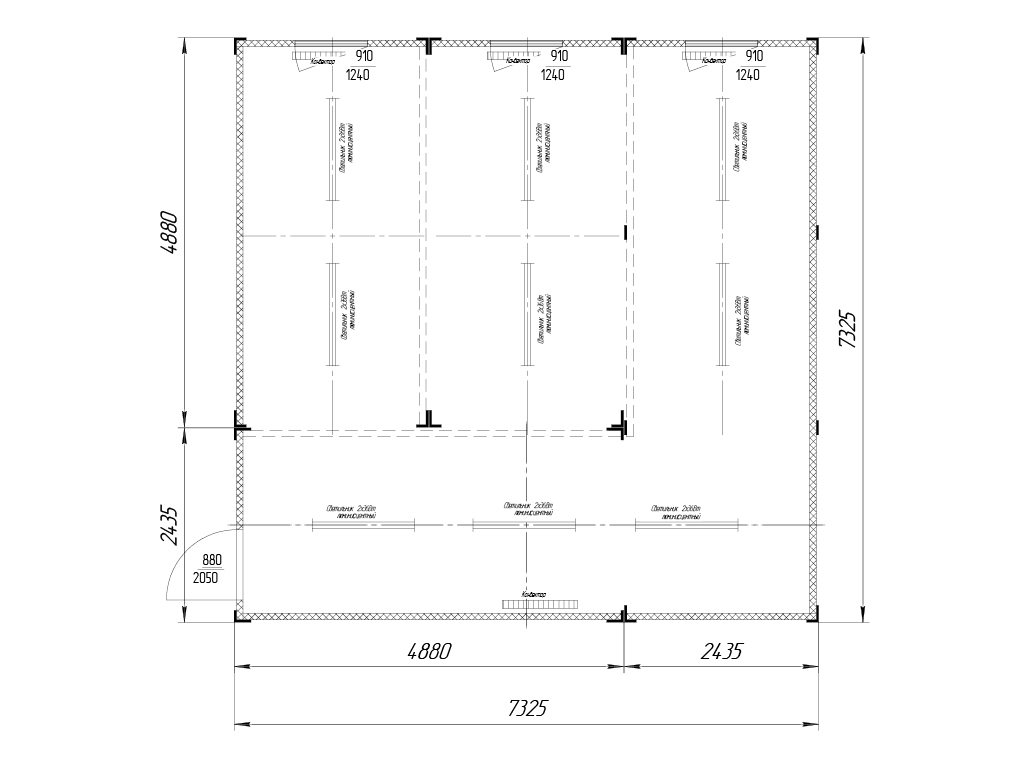

Комбинированное с блок-модулем 4 880 х 2 435 мм и 7 325 х 2 435 мм. |
Базовая комплектация Печать раздела
 |

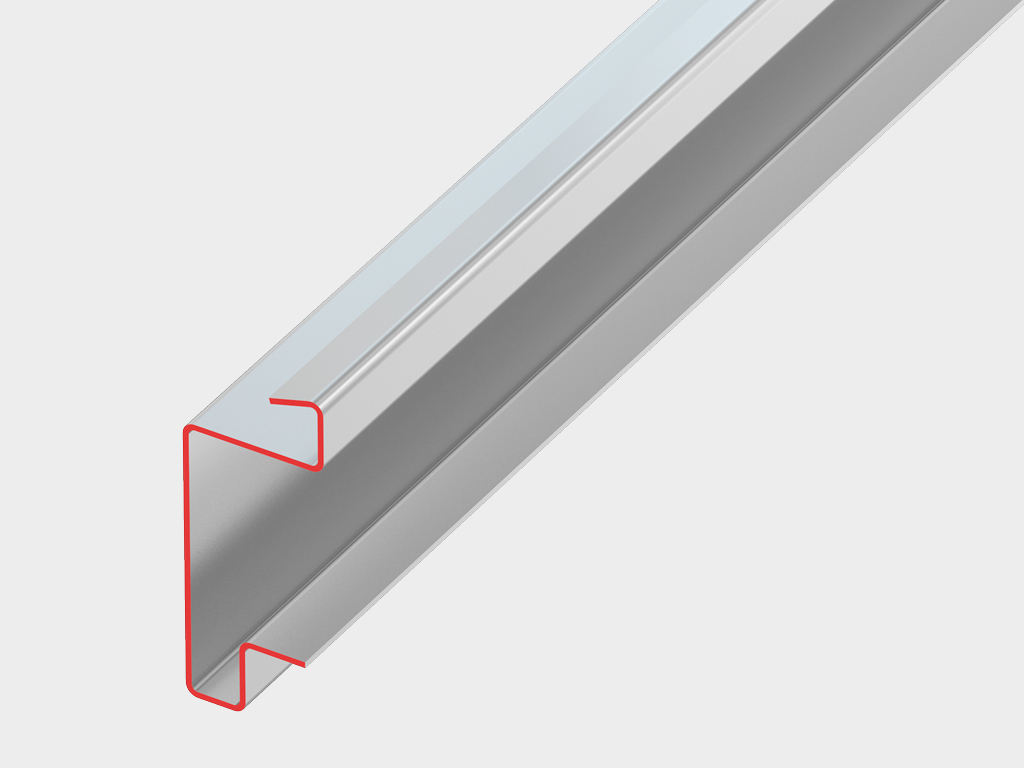

Специальная конструкция профиля рамы обладает высокой несущей способностью. |
 |

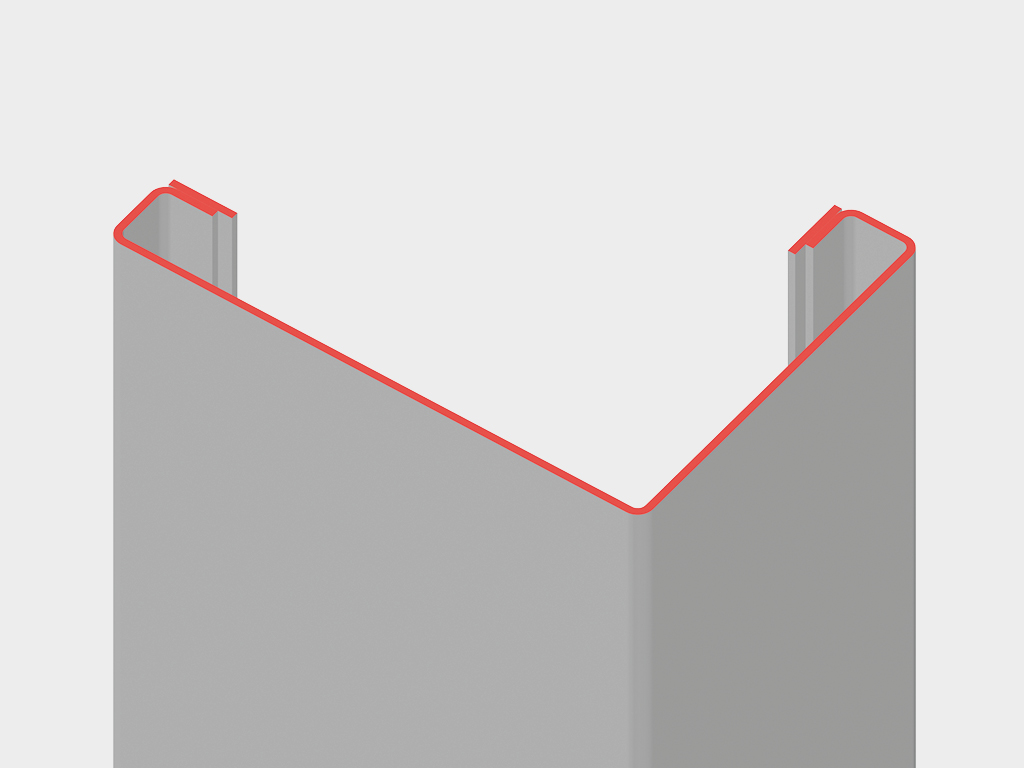

Конструкция угловых стоек позволяет возводить здания высотой до трех этажей. |
 |

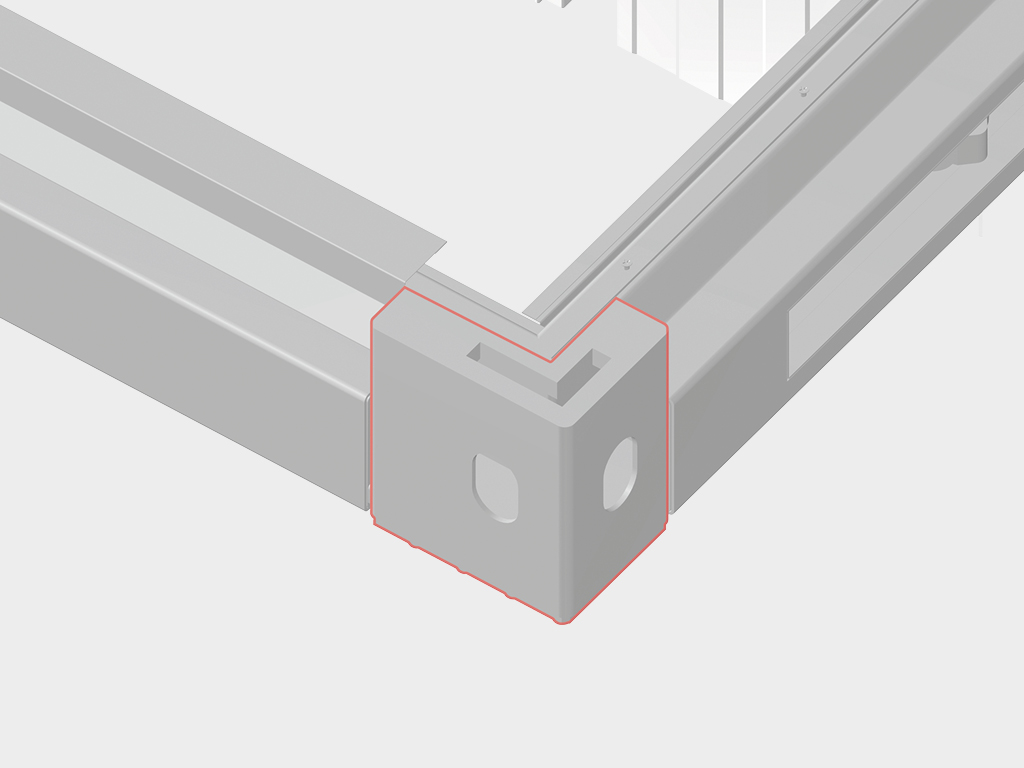

Угловой элемент рамы обеспечивает разъемное соединение конструкции. |
 |

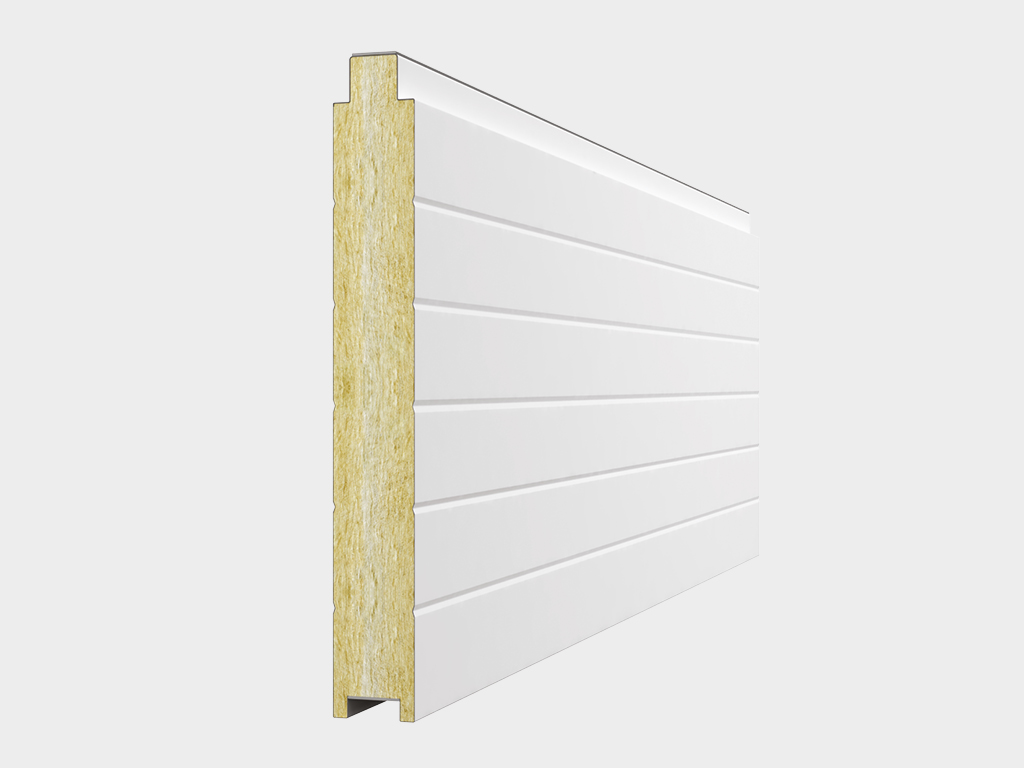

Сэндвич-панели изготавливаются на современных автоматических линиях. |
 |

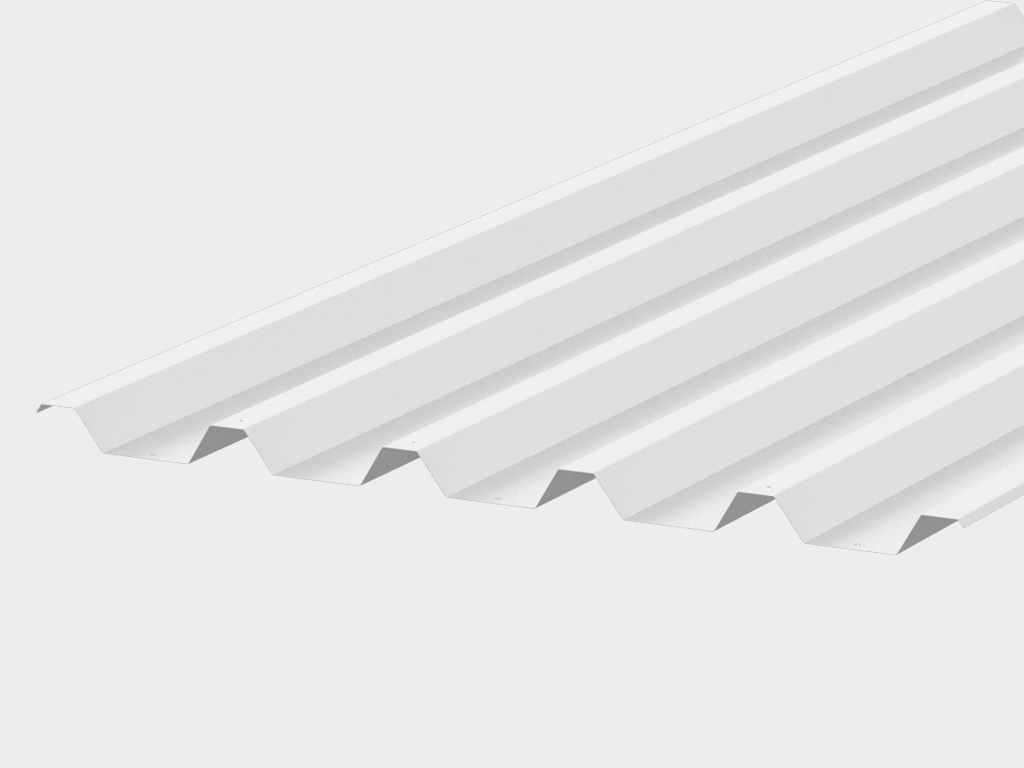

Кровельным материалом служит профлист. |
Дополнительная комплектация Печать раздела
 |

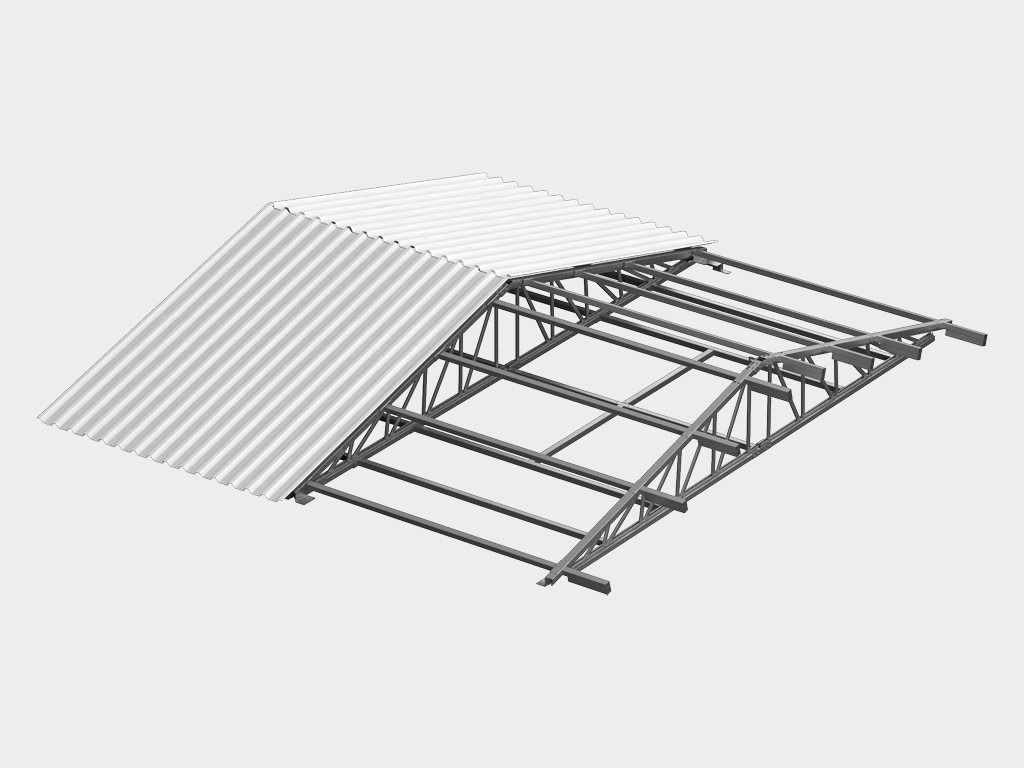

Конструкция дополнительной кровли. |
 |

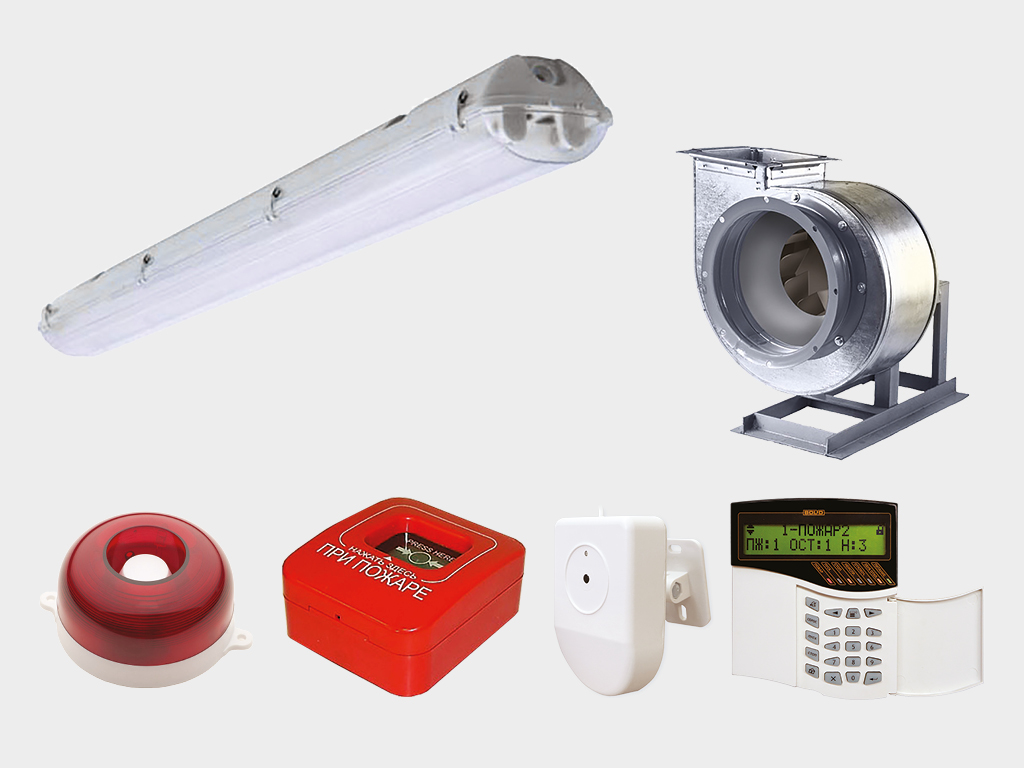

Оснащение инженерными системами. |
 |
Комплект крыльца с козырьком. |
 |
Лестница наружного исполнения. |
 |

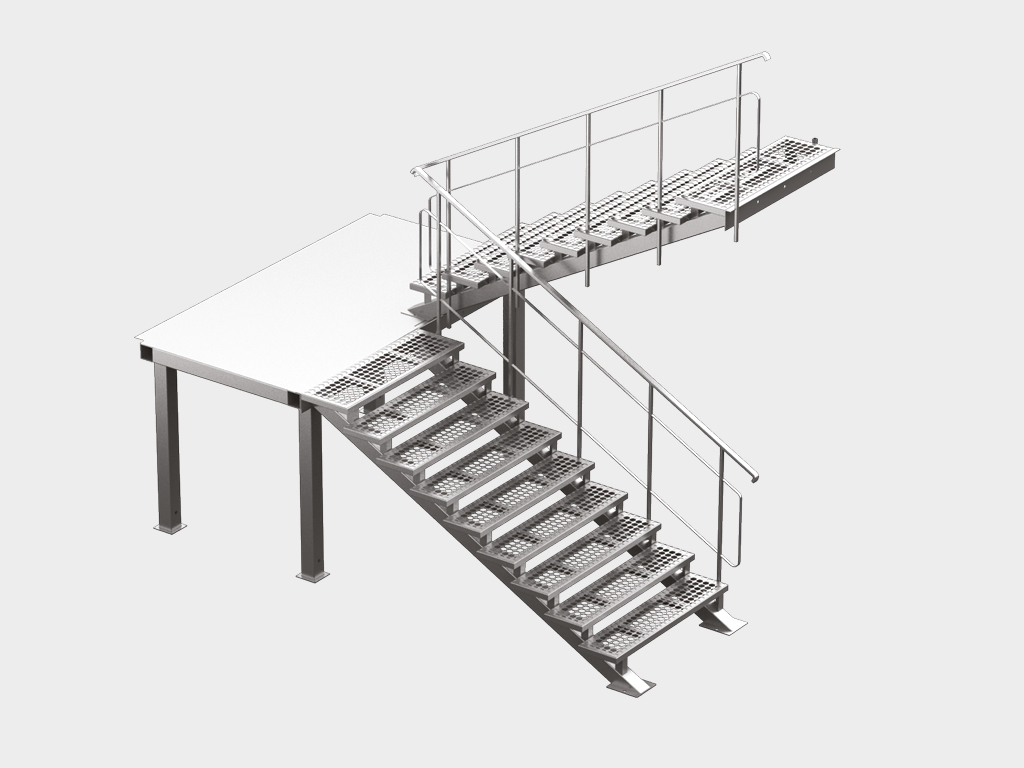

Лестница внутреннего исполнения. |
 |

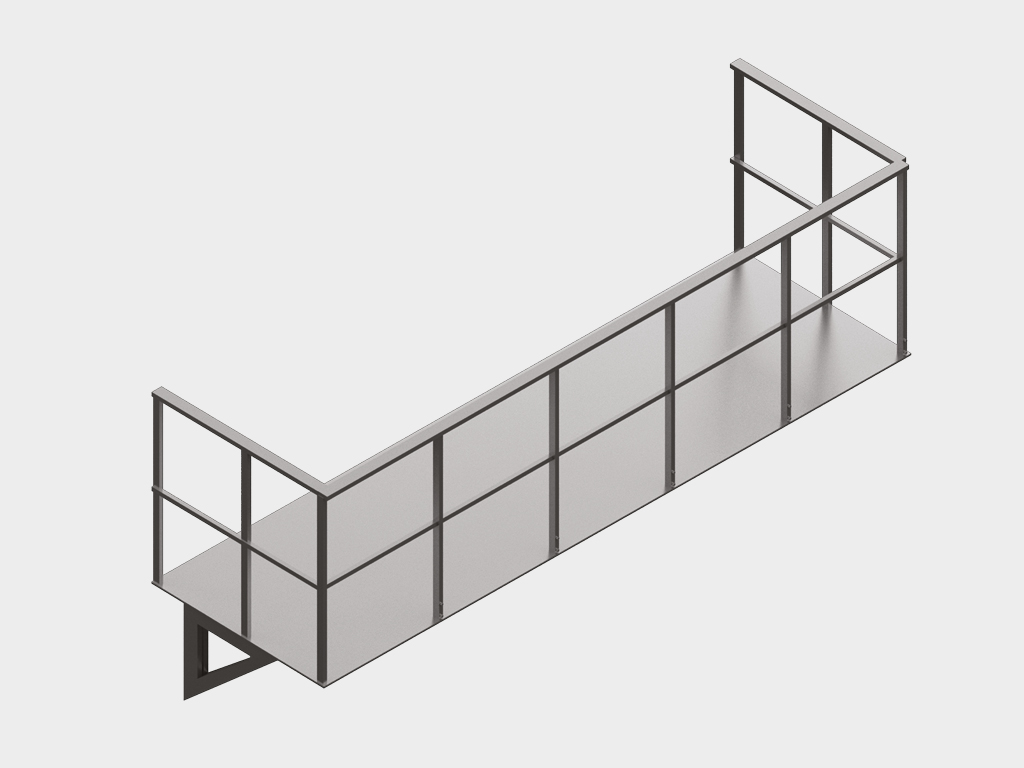

Дополнительные металлоконструкции. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Диапазон рабочих температур, °С | -50...+50 | |
| Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м² | Устанавливается СП 20.13330.2011 «Нагрузки и воздействия» | |
| Снеговая нагрузка, кг/м² | 150 кг/м² | На кровельно-потолочную раму блок-модуля |
| Снеговая нагрузка, кг/м² | Устанавливается СП 20.13330.2011 «Нагрузки и воздействия» | На дополнительную конструкцию общей кровли |
| Теплоизолятор | Минеральная плита 100 кг/м³, минеральная плита 40 кг/м³, пенополиуретан*, пенополиизоцианурат* | * Используется плита толщиной 80 мм; дополнительно выполняет функцию звукоизолятора |
| Теплопроводность, Вт/м*°С | 0,042–0,045 | минеральная плита |
| Теплопроводность, Вт/м*°С | 0,022–0,024 | Пенополиуретан, пенополиизоцианурат |
| Толщина, мм | 80; 100; 150; 200; 250; 300; 350 | Стандартная тепло- и звукоизоляция перекрытий |
| Толщина, мм | 80; 100; 150; 200; 250 | Стандартная тепло- и звукоизоляция внешних ограждений |
| Толщина, мм | 80; 100; 150 | Стандартная толщина звукоизоляции внутреннего стенового ограждения (сэндвич-панелей) блок-контейнеров |
| Этажность | До 4 этажей | |
| Срок службы, лет | До 50 | |
| Ресурс, циклов | 5 | Указано количество циклов сборки/разборки блок-модулей и их соединения в модульные здания без потери качества |
| Вес изделия, кг | Зависит от количества блок-модулей и комплектующих модульных зданий |
Условия эксплуатации продукции Печать раздела
1. В процессе эксплуатации модульных зданий необходимо соблюдать условия эксплуатации отдельных компонентов: внешних стальных дверей, межкомнатных дверей, пластиковых окон, ограждающих конструкций, инженерных коммуникаций. При эксплуатации данных конструкций необходимо руководствоваться инструкциями изготовителей.
2. Модульные здания могут эксплуатироваться при температурах от -50 до +50 °C и в любой климатической зоне.
3. В процессе эксплуатации модульных зданий необходимо выполнять техническое обслуживание не реже 1 раза в год, а также рекомендуется перед летним и зимним сезонами.
4. В процессе эксплуатации модульных зданий необходимо ежедневно соблюдать чистоту и порядок помещений, поддерживать необходимую комнатную температуру и влажность внутри помещений, своевременно производить уборку снега с крыши и рядом с модульными зданиями в зимний период, производить плановые проверки систем пожаротушения и заземления.
5. При эксплуатации модульных зданий необходимо соблюдать правила пожарной безопасности.
6. В процессе эксплуатации запрещается вносить в конструкцию изменения, не согласованные с изготовителем, которые могут повлиять на условия эксплуатации модульного здания.
7. Разрешенная нагрузка на раму пола модульного здания из стандартных бытовых блок-контейнеров не должна превышать 200 кг на м², нагрузки на дополнительную кровлю модульного здания регламентируются проектной документацией.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Картонные листы укладываются на напольное финишное покрытие для его защиты; при упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Защитное покрытие комплектации блок-модулей и транспортного пакета |
| Упаковка в контейнер | Характеристики упаковки |
|---|---|
| Описание | Комплектация блок-модулей, размещаемая в стандартном транспортном контейнере |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Описание | Упаковка комплектации представляет собой коробку стандартного размера |
| Состав | Коробка из трехслойного картона, стретч-пленка, скотч с логотипом |
| Ширина, мм | 450 |
| Высота, мм | 300 |
| Длина, мм | 550 |
| Упаковка в стретч - пленку | Характеристики упаковки |
|---|---|
| Описание | Покрытие лицевой поверхности стальных конструкций блок-контейнера защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия |
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Описание | Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (доп. крыши, крылец, козырьков, лестниц и прочих) |
Гарантийные обязательства Печать раздела
Гарантийный срок исчисляется с первого дня ввода здания в эксплуатацию независимо от числа последующих передислокаций и составляет 12 месяцев.
Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
- наименование организации, в которой эксплуатируется здание, ее почтовый адрес;
- дату получения здания от завода-изготовителя;
- характер повреждения и условия, при которых оно произошло;
- заключение комиссии с участием представителя заинтересованной стороны.
Чертежи Печать раздела

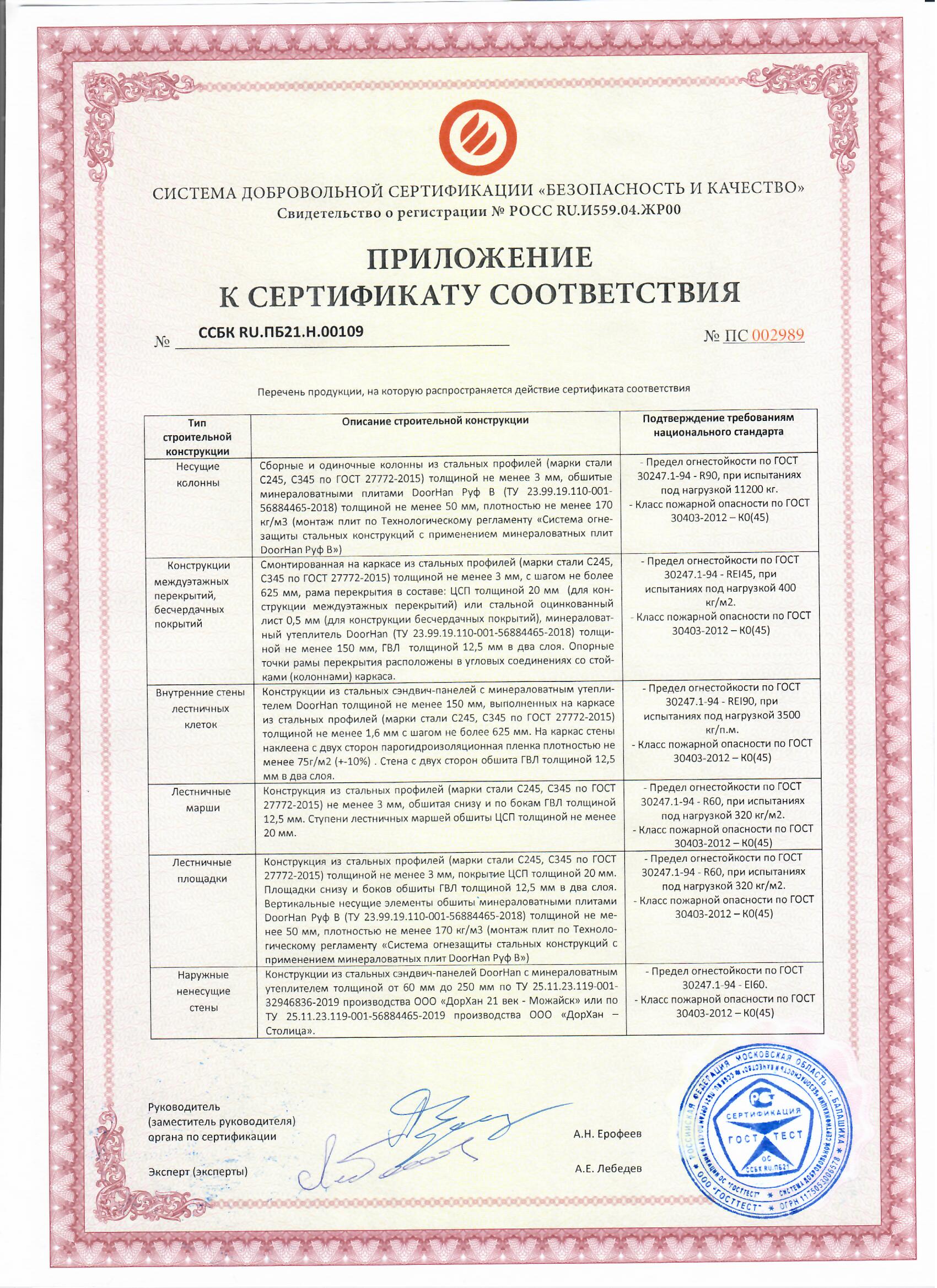

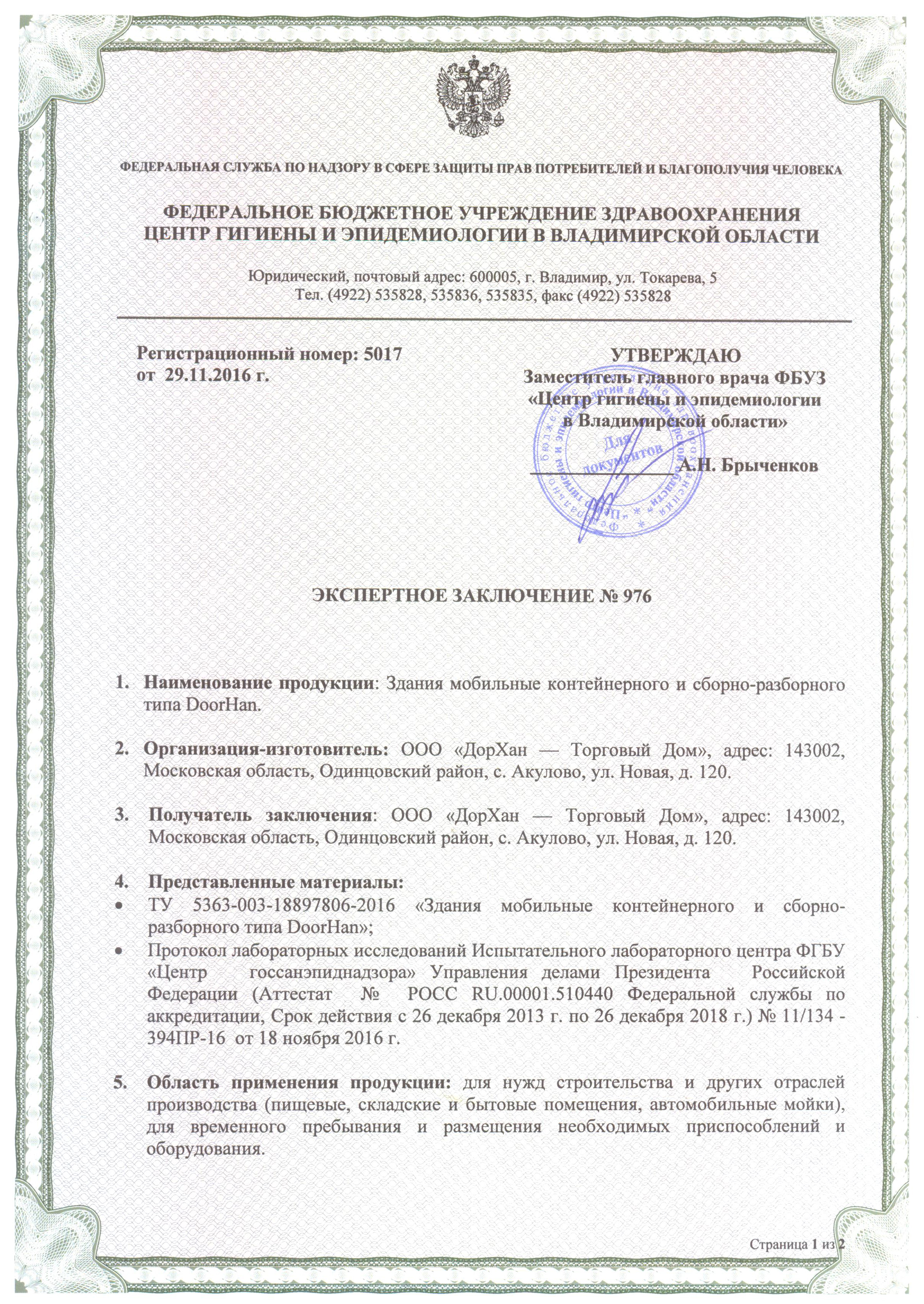

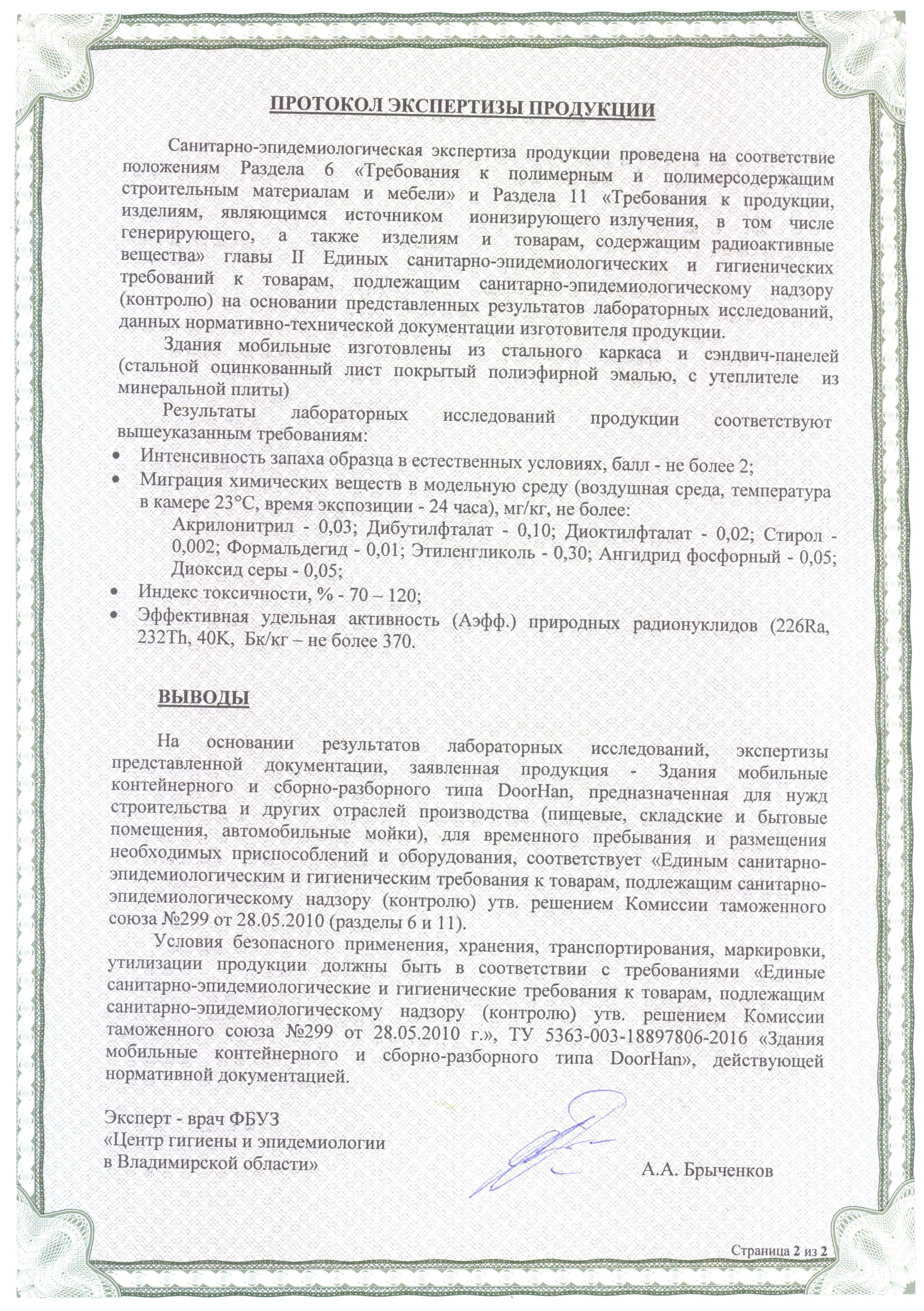

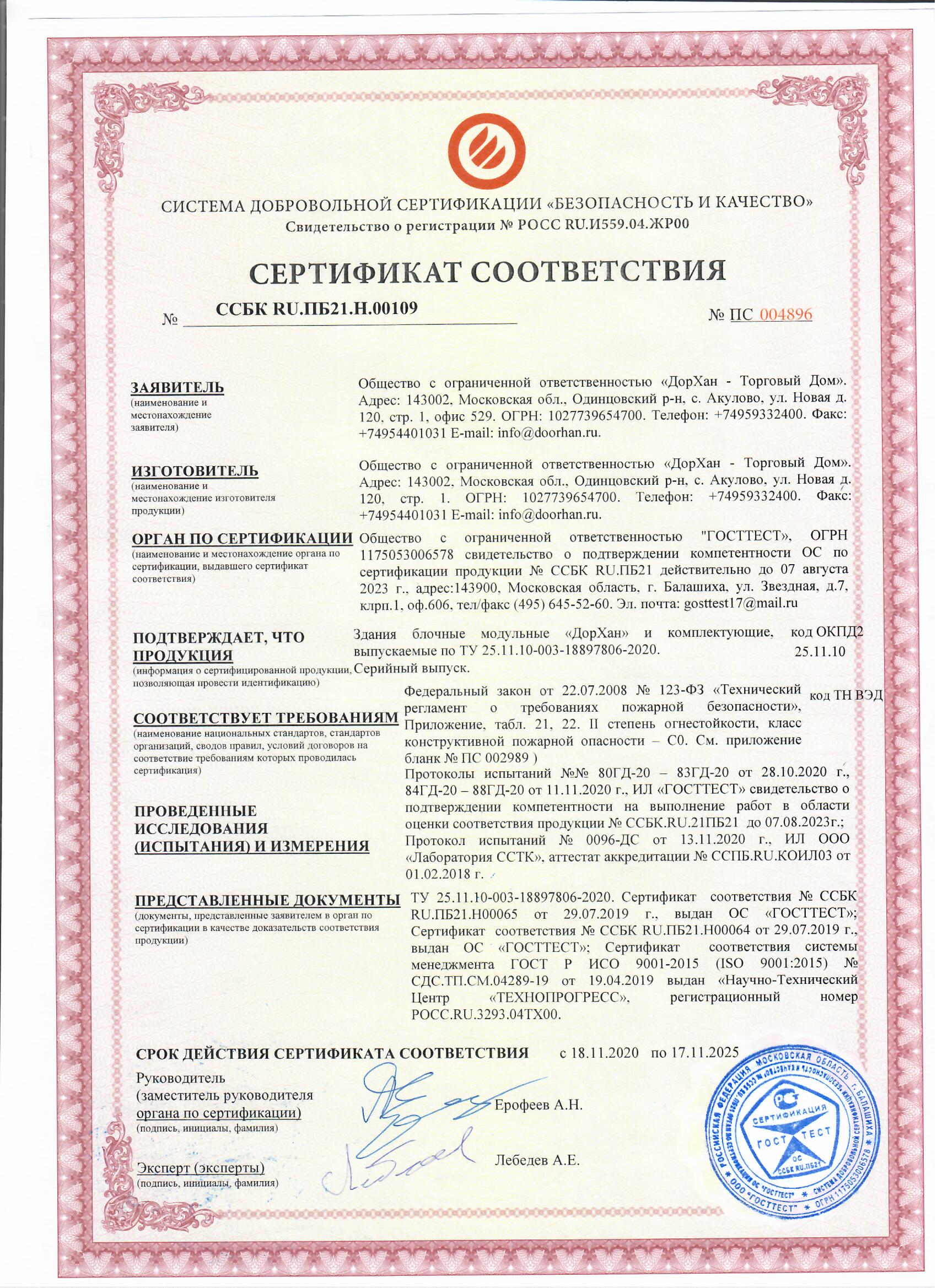

Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по монтажу модульных зданий на основе блок-модулей |
