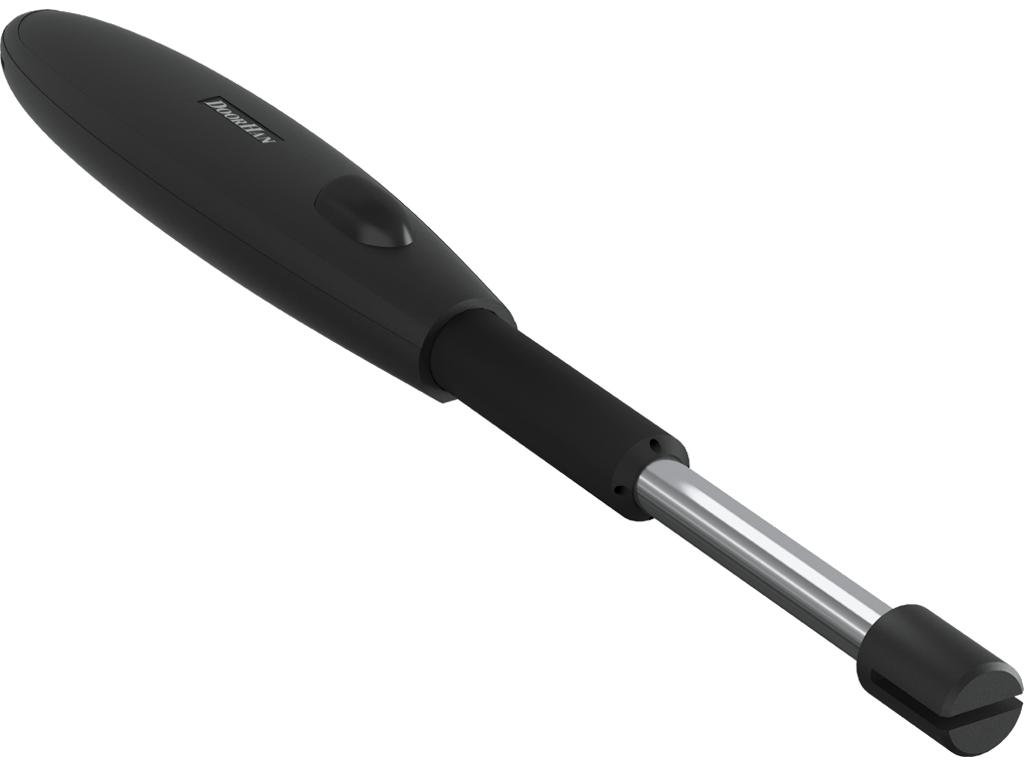

Комплект приводов для распашных ворот SWING-24

ТИП ПРОДУКЦИИ: Стандартный

Электромеханический привод SWING-24 предназначен для автоматизации бытовых распашных ворот и калиток. Привод соответствует самым высоким стандартам безопасности и адаптирован к эксплуатации в различных климатических условиях. Использование высококачественных материалов и морозоустойчивой смазки позволяет ему бесперебойно работать в широком диапазоне температур.

Вебинар «Новинки систем автоматизации – 2018»

Распашные ворота

Автоматизация легких распашных ворот, приемущественно в частных домовлодениях, с открытием створок внутрь.

Отдельно стоящие калитки

Автоматизация отдельностоящих калиток с открытием внутрь.

Выбор скорости движения

Возможность выбора увеличенной скорости движения позволяет существенно сократить время проезда через проем ворот.

Телескопическая передача

Телескопическая передача обеспечивает компактные размеры привода и защиту его внутренних элементов от воздействий окружающей среды.

Подключение дополнительного оборудования

В блоке управления реализованы универсальные программируемые выходы (светофор, дополнительное освещение, управление сторонним оборудованием).

Резервная батарея

Возможность применения резервной батареи позволяет использовать привод даже в случае отсутствия электричества.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Таблица

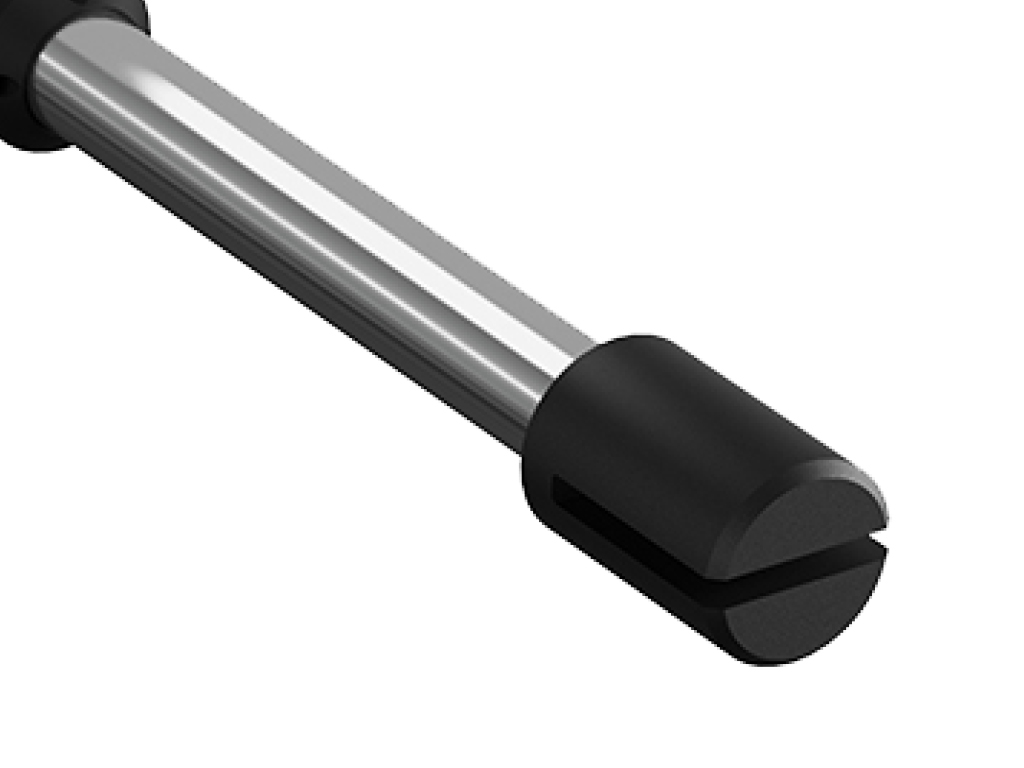

Телескопическая тяга

Закрытый расцепитель

Эргономичный дизайн

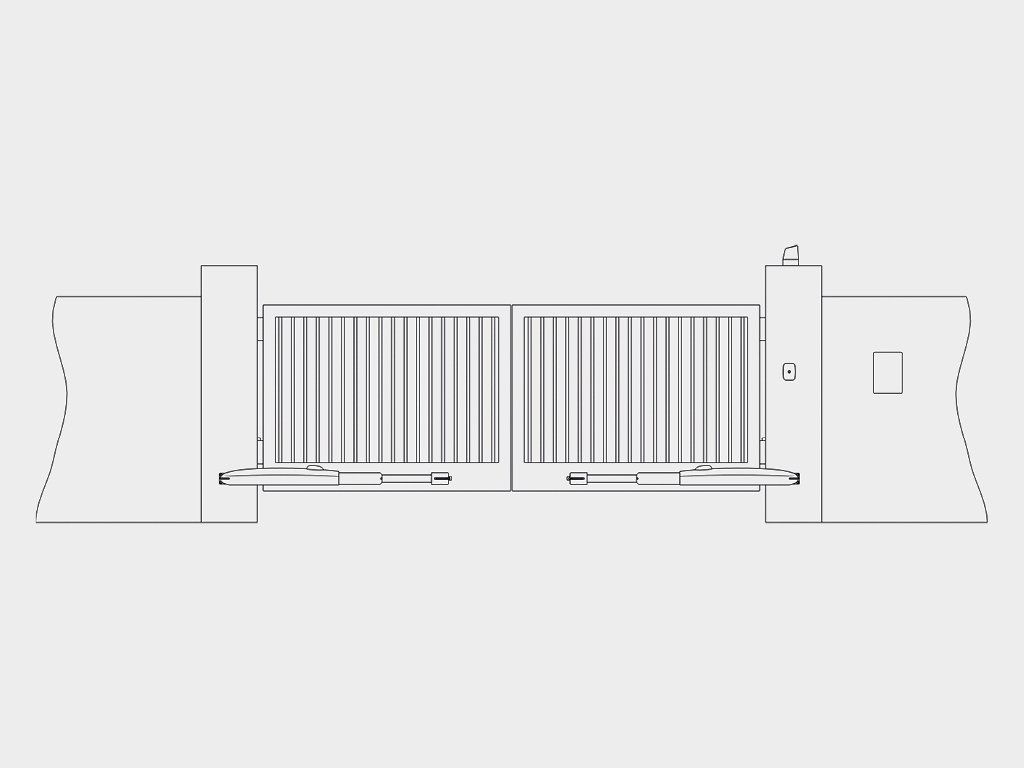

Монтируется кронштейнами на столбы ворот.

	Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемникa.
	Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
	WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
	GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
	Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
	Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER 4-4 для дистанционного управления четырьмя автоматическими устройствами.
	Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
	Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
	Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
	Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
	Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
	Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
	Домофон с функцией выидеовызова DOMO7 для управления калиткой и воротами.
	Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
	Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между премником и передатчиком.
	Комплект электромеханического замка накладного типа DH-LOCK-KIT для калиток.
	Сирена SIRENA для звукового оповещения о движении ворот.
	Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.
	Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

Параметр	Значение	Примечание
Максимальная длина створки, м	1,8
Напряжение питания, В	220–240 (блока управления)	24 (электромотора)
Максимальный вес створки, кг.	До 200
Мощность, Вт	100
Диапазон рабочих температур, °С	-20...+55
Класс защиты IP	IP54
Интенсивность использования, %	100

1. Перед установкой приводa нужно убедиться в том, что ворота или калитка работают плавно.

2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.

3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.

4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.

5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.

6. Запрещается оставлять электродвигатель в расцепленном состоянии.

7. Запрещается использовать привод, если необходим ремонт или регулировка.

8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.

9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.

10. Не позволяйте детям пользоваться приводом и комплектующими.

11. Запрещается вносить изменения в автоматическую часть.

Покупателю предоставляется гaрантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

Телескопическая передача способствует компактным размерам и большей защите внутренностей привода от воздействий окружающей среды.

Деклaрация соответствия
Сервисная книжка

Инструкция по монтажу
Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики

Особенности

Основные технические характеристики


Максимальная ширина створки, мм	1 800
Питающее напряжение, В/Гц	220–240/50, 60 (мотор — 24 В DC)
Максимальный угол открывания створки, град.	120
Потребляемая мощность, Вт	100
Класс защиты	IP54
