Каркасные здания, тенто-мобильные конструкции
ТИП ПРОДУКЦИИ: Проектный
Тентовые мобильные конструкции (ТМК) представляют собой сборно-разборные каркасно-тканевые сооружения с механически напрягаемым тентовым покрытием. ТМК имеют широкий спектр применения и могут быть использованы как укрытия для хранения технического оборудования, воздушных судов, водного транспорта; а также в качестве спортивных и торговых сооружений.

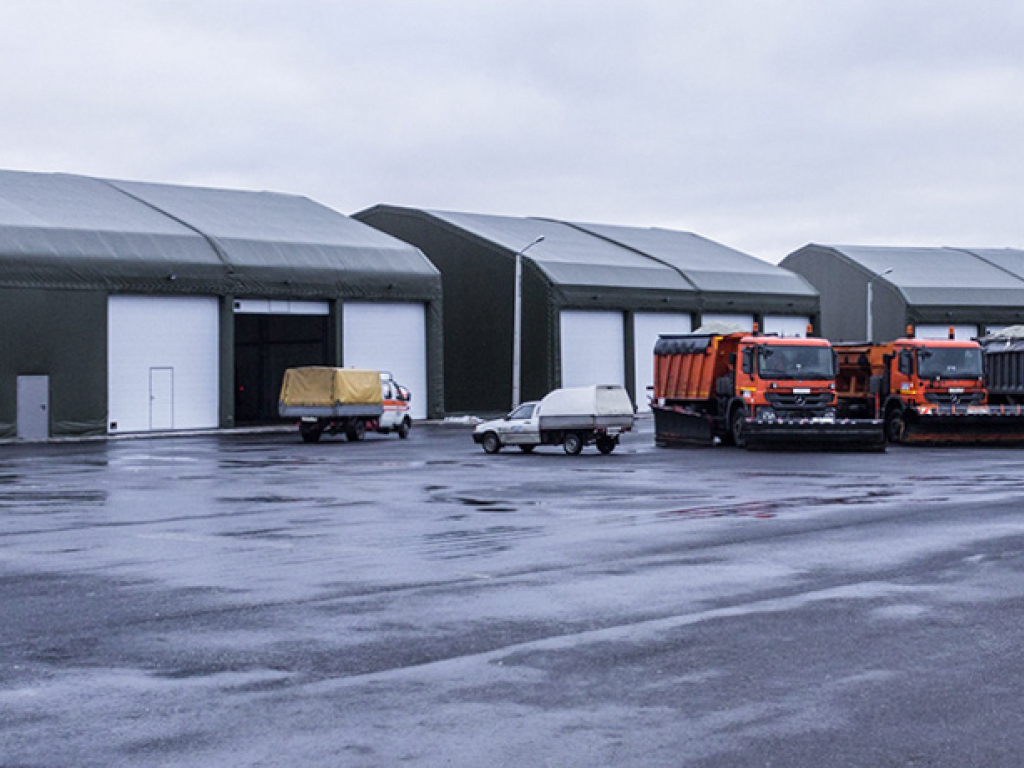

Общий вид
Преимущества Печать раздела
Минимальные сроки изготовления и монтажа
Продуманная конструкция каркаса ТМК и отсутствие сварочных процессов при сборке гарантируют высокую скорость производства и монтажа сооружения.
Возможность оперативной передислокации
Конструкции каркаса легко собираются и разбираются за счет применения болтовых соединений.
Сборка в любые погодные условия
За счет продуманных проектных решений каркаса и обшивки сборка тентовых конструкций может быть выполнена в любой сезон.
Комплексная поставка
Широкий ассортимент продукции DoorHan позволяет укомплектовать любой строительный объект всем необходимым оборудованием (воротами, техническими и холодильными дверями, перегрузочным оборудованием, витражными конструкциями и т. д.).
Дизайн Печать раздела
Стандартные цветовые решения тентового покрытия
Чистый белый
Белый алюминий
Сигнально-белый
Белая ночь
Шоколадно-коричневый
Серый графит
Сигнально-серый
Зеленый мох
Зеленый
Сигнально-синий
Ультрамарин голубой
Базовый красный
Винно-красный
Оранжевый
Цинково-желтый
Слоновая кость
СВЯЖИТЕСЬ С НАМИ
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина конструкции, м | 18,0–36,0 |
| Шаг между рамами, м | 3,0 / 4,5 / 6,0 |
| Высота до низа несущей балки, м | 4,6–9,6 (с шагом 0,6) |
| Уклон кровли, % | 15 |

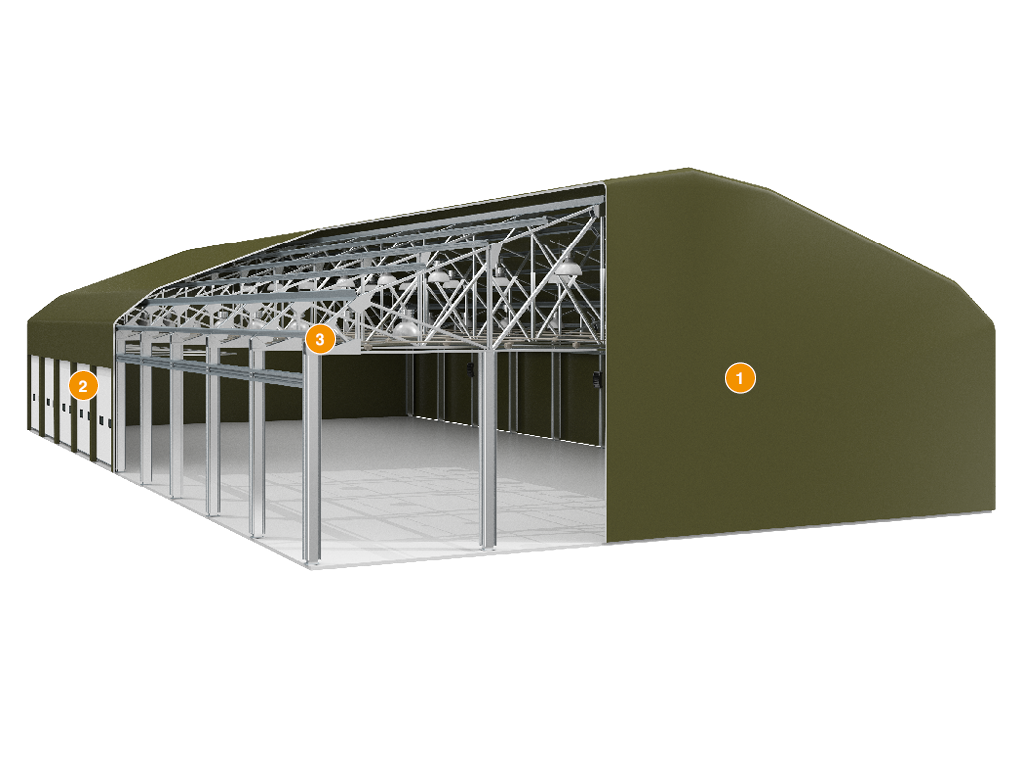

Конструкция Печать раздела
1. Утепление (тент, тент утепленный)
2. Комплект воротных систем
3. Каркас (основная несущая конструкция)
Подготовка строительного объекта Печать раздела
Требования к строительному объекту
Поставка и монтаж ТМК осуществляются на подготовленной заказчиком площадке (монолитный фундамент, аэродромные плиты), к которой должны быть обеспечены подъездные дороги для автотранспорта. Размеры площадки и ее характеристики определяются проектом, с учетом площади, необходимой для складирования комплектации и работы крана. При заказе инженерных систем заказчик обеспечивает вводы кабеля и подвод теплоносителя от существующих тепловых сетей, сечение и характеристики которых зависят от проекта и рассчитываются индивидуально.
Способы монтажа Печать раздела
 |
ТМК является сооружением полной заводской готовности, для установки которого на месте дислокации требуется: планировка площадки под место установки с подведенными к ней вводами инженерных систем; геодезическая разбивка местоположения опор рам наплощадке; монтаж опор рам; установка, выверка и закрепление готовых рам на опорных поверхностях; монтаж стоек фахверков, ригелей стен, вертикальных связей, надворотных балок и профилей покрытия; установка системы натяжения теплозащиты, тентовых покрытий, утеплителя; установка воротных систем, дверей, входных групп и прочей входящей в состав дополнительной комплектации; монтаж инженерных систем комплекса. |
Стандартные конструктивные решения Печать раздела
 |
Рама ТМК из труб прямоугольного или квадратного сечения. |
Базовая комплектация Печать раздела
 |

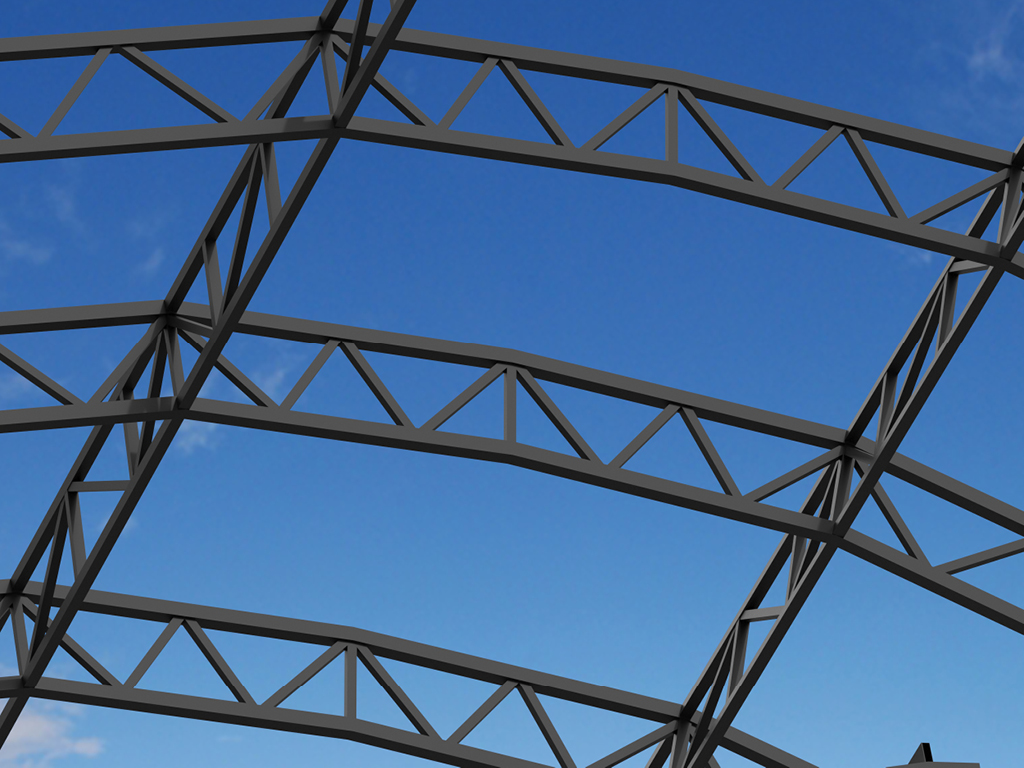

Комплект каркаса. Основная несущая конструкция изготавливается из профилей квадратного или круглого сечения. Марка стали подбирается исходя из расчетных нагрузок. Стандартные проекты каркаса рассчитаны практически на весь диапазон снеговых и ветровых нагрузок в географической привязке ко всей территории РФ. При превышении нагрузок в стандартный конструктив вносятся корректировки, усиливающие каркас, без кардинального изменения проекта. |
 |

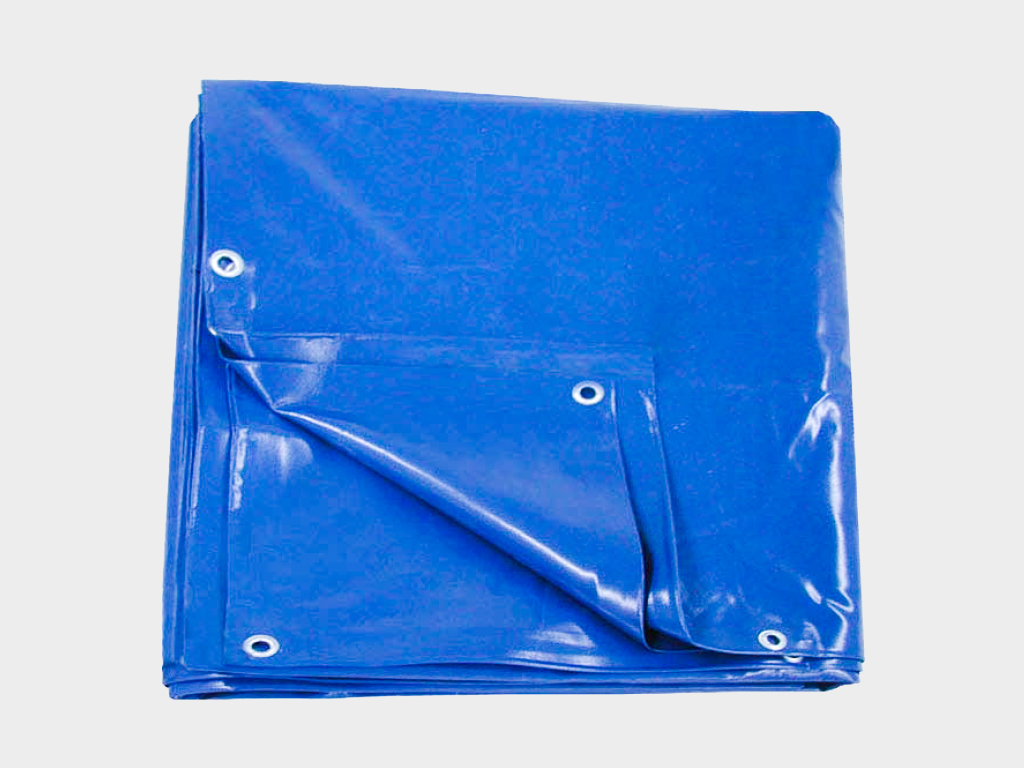

Комплект тентового покрытия. В базовой комплектации каркас укрытия защищен одним слоем наружного тента. Это прекрасная защита от ветра и осадков с уникальной системой регулировки натяжения тента, которая защищает полотно от разрывов или провисания при больших перепадах температуры окружающей среды. Характеристики наружного тента: масса 1 м² — не менее 800 ± 100 г; разрывная нагрузка (на полоске 50 х 200 мм) — не менее 230 даН (в продольном направлении), 200 даН (в поперечном направлении); морозостойкость — не ниже -50 °С; водонепроницаемость — отсутствие капель не менее 24 ч; группа горючести — Г1 (слабогорючий). |
Дополнительная комплектация Печать раздела
 |
Комплект теплозащиты. В комплект входит утеплитель — вспененный фольгированный полиэтилен, а также два слоя тента для защиты утеплителя с двух сторон. Характеристики внутреннего тента: масса 1 м² — не менее 700–850 ± 100 г; разрывная нагрузка (на полоске 50 х 200 мм) — не менее 200 даН (в продольном направлении), 180 даН (в поперечном направлении); морозостойкость — не ниже -35 °С; водонепроницаемость — отсутствие капель не менее 24 ч; группа горючести — Г1 (слабогорючий). |
 |

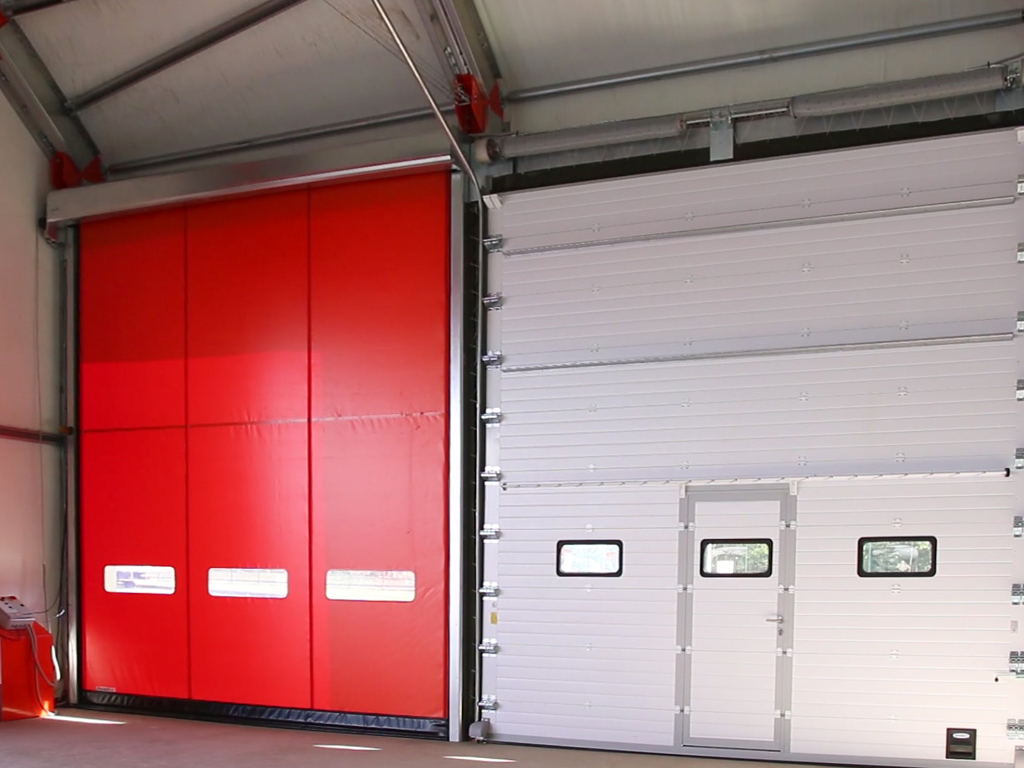

Комплект воротных систем. Широкий диапазон выбора типа воротных систем, их размеров, количества и расположения. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Снеговая нагрузка, кг/м² | 80–320 | (для I–V снеговых районов) |
| Ветровая нагрузка, кг/м² | 17–38 | (для I–III ветровых районов) |
| Сейсмическая нагрузка, баллы | до 6 | |
| Дополнительная нагрузка на кровлю, кг/м2 | 20 |
Условия эксплуатации продукции Печать раздела
Безотказная и надежная работа комплекса ТМК в период эксплуатации во многом зависит от надлежащего ухода за ним, заключающегося в своевременном проведении технического обслуживания и проверке работоспособности систем в соответствии с рекомендациями руководства по эксплуатации.
Упаковка Печать раздела
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Описание | составные части комплекса ТМК подлежат постановке в штатной таре. Сборочные единицы каркаса поставляются в транспортных палетах. При формировании палет под сборочные единицы каркаса принимаются меры, исключающие деформирование плоскости металлических конструкций |
Гарантийные обязательства Печать раздела
Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований монтажа и инструкций по эксплуатации здания.
Гарантия качества покрытия несущего каркаса — 1 год.
Дополнительное описание Печать раздела
Укрытие гражданского назначения — это проектируемое здание, одноэтажное, однопролетное, прямоугольное в плане, двускатное, с заданной высотой в коньке и до низа несущей конструкции (нижнего пояса фермы).
Основной несущей конструкцией каркаса ТМК является однопролетная, одноэтажная, двускатная рама из решетчатой фермы из труб квадратного или прямоугольного сечения.
