Особенности конструкции секционных ворот DoorHan

Секционные ворота DoorHan подходят для эксплуатации абсолютно во всех регионах России, что подтверждает протокол теплотехнического расчета НИИСФ на соответствие продукции стандартам СП 50, а также успешно пройденные испытания ворот в климатической камере. Конструкция секционных ворот DoorHan полностью соответствует стандарту ГОСТ 31174-2017 «Ворота металлические. Общие технические условия».

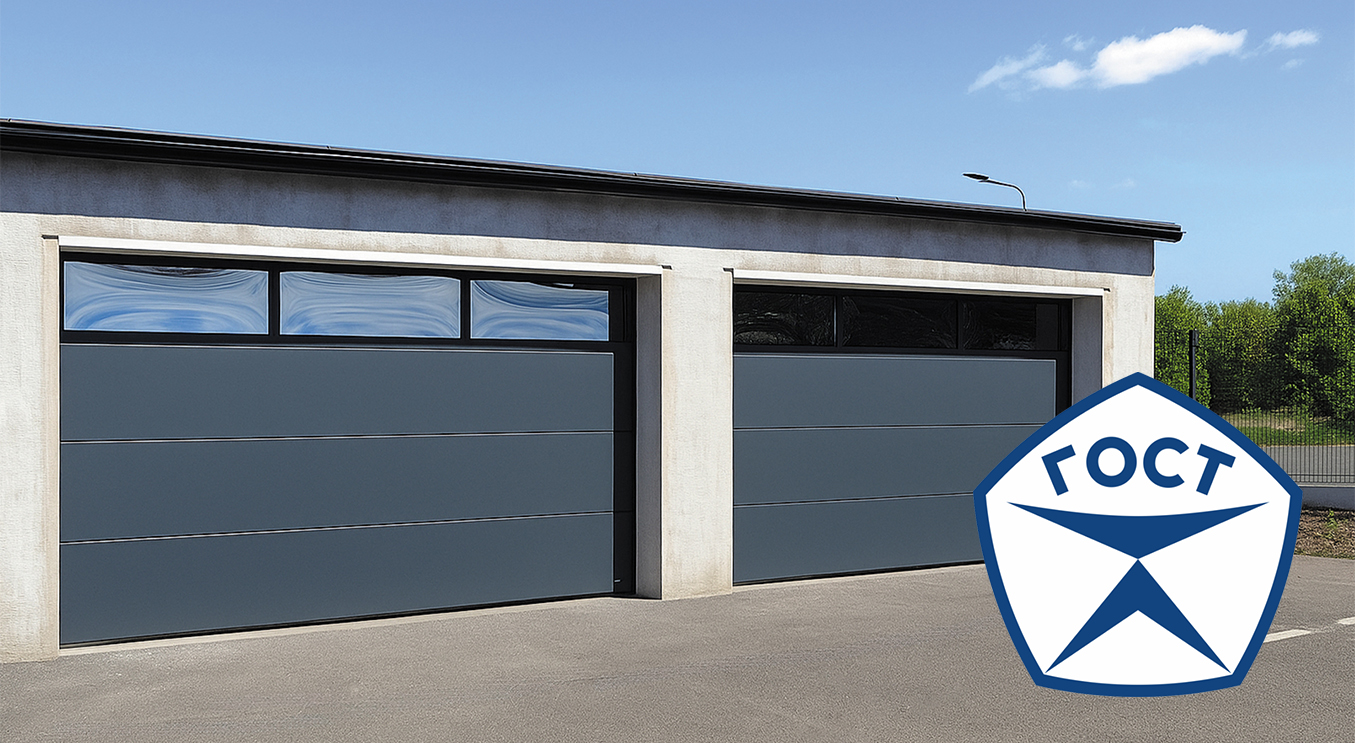

Продукция концерна DoorHan полностью соответствует государственному стандарту «Ворота металлические. Общие технические условия» — ГОСТ 31174-2017

В ассортименте DoorHan представлено множество серий бытовых и промышленных секционных ворот, каждая из которых разработана под различные условия эксплуатации. Но все они обладают высоким качеством и оптимальной комплектацией.

Конструкция панелей ворот

Полотно ворот состоит из сэндвич-панелей толщиной 40 мм, которые представляют собой два металлических листа из стали или алюминия (в зависимости от серии ворот) с заполнением пенополиуретаном высокой плотности — материалом, обладающим высокими теплоизоляционными свойствами.

Сэндвич-панели изготавливаются по специальной технологии — без «мостика холода» с использованием терморазрыва: внешние и внутренние листы панелей не соприкасаются друг с другом, дополнительно между ними устанfвливается энергофлекс — материал, не впитывающий влагу. Уплотнитель не обладает остаточной деформацией: после сжатия всегда разжимается и надежно герметизирует стык между панелями. Такая конструкция исключает промерзание, образование наледи и конденсата между панелями.

Кроме того, в панель интегрирована стальная пластина для усиления крепления петель и боковых опор, что обеспечивает дополнительную жесткость полотну ворот в целом.

Уплотнители и профили

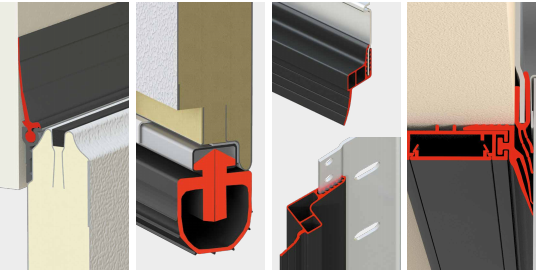

По периметру ворота герметизируются многокамерными уплотнителями из термоэластопласта — современного и термостабильного материала, способного выдерживать широкий диапазон температур (от -60 до +70 °С). Термоэластопласт представляет собой уплотнитель последнего поколения, срок службы которого составляет не менее 15 лет. В течение всего срока службы уплотнитель не теряет своих свойств даже при экстремально низкой и высокой температуре.

Односторонний верхний профиль позволяет сохранить терморазрыв панели, при этом снижая возможность образования конденсата и наледи на внутренней стороне щита. Морозостойкий нижний уплотнитель защищает проем от продувания снизу, нивелирует небольшие неровности пола и предотвращает примерзание полотна ворот к полу в зимнее время года.

Широкие боковые уплотнители устраняют зазоры в проеме между полотном и пристенками. Лепестки уплотнителя, плотно прилегая к панелям, образуют замкнутый контур, благодаря которому внутрь помещения не проникает ветер и влага.

Комплект направляющих и угловых стоек

Вертикальные и горизонтальные направляющие, а также угловые стойки, изготовленные из стали толщиной 1,5 мм, прочно удерживают полотно, повышая взломостойкость. Комплект направляющих и угловых стоек обладает высокой прочностью и имеет все необходимые для монтажа перфорации.

Балансировочный механизм

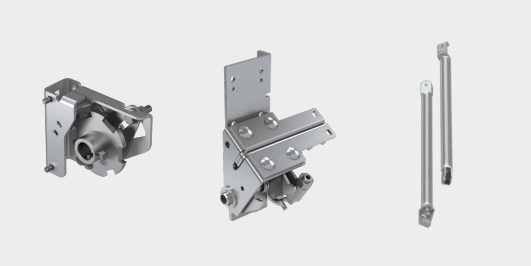

Устройства безопасности

Конструкция ворот оснащается различными устройствами безопасности, которые предотвращают возникновение аварийных ситуаций: защитой от обрыва троса/пружины, блоком двойных пружин.

Качественная фурнитура

Качественная фурнитура: опора, боковые крышки, петли — обеспечивает высокую надежность ворот и гармонично сочетается с внутренним дизайном полотна. Вся фурнитура полотна имеет двойную защиту от коррозии: стальные элементы оцинкованы и покрыты порошковой краской.

Боковые крышки имеют увеличенную толщину и ребра жесткости. Пластиковые вставки, устанавливаемые в боковые крышки, улучшают теплоизоляцию и уменьшают теплопотери.

В конструкции используются нейлоновые ролики с закрытым подшипником и морозостойкой смазкой. Нейлон является износостойким материалом, поэтому закрытый подшипник не нуждается в обслуживании в течение всего срока службы ворот.

Ручка имеет четыре точки крепления; выдерживает высокие эксплуатационные нагрузки. Для ее изготовления используется морозостойкий пластик, который не трескается на сильном морозе. Дизайн ручки подходит к любому полотну ворот.

Новые разработки концерна DoorHan

Международный концерн DoorHan непрерывно работает над совершенствованием конструкции секционных ворот. Ниже представлены новые разработки концерна, которые значительно упрощают монтаж и повышают надежность и качество изделия.

Для модели RSD01:

Разработан новый кронштейн крепления С-профиля, усиленный ребрами жесткости. Кронштейн имеет группу пазов, позволяющих использовать его с различными боковыми уплотнителями. С-профиль с установленными кронштейнами является мерной планкой, устанавливаемой при сборке «рамки» вертикальных направляющих, что значительно упрощает монтаж.

Модернизирован верхний кронштейн: повышены прочностные характеристики, увеличены пазы для регулировки положения и упор для позиционирования. Благодаря внесенным изменениям кронштейн теперь легко и надежно фиксируется в верхней части панели.

Упрощен монтаж распорных втулок: изделия устанавливаются теперь на ось ролика — разбирать роликодержатель больше нет необходимости.

Модернизирована геометрия кронштейна: существенно упростился монтаж, а фиксация горизонтальных направляющих стала еще надежнее.

Для модели RSD02:

Разработано два вида амортизаторов: стандартный и удлиненный. Новые амортизаторы обладают повышенной прочностью, имеют большой диапазон регулировок, бесшумны при работе.

Создан новый кронштейн, благодаря которому ворота серии RSD02 можно установить в небольшие помещения с притолокой от 160 мм.

Реализована универсальная система крепления С-профиля, которая гарантирует простой и безошибочный монтаж.

Внедрена система ручного веревочного привода, которая позволяет осуществлять подъем и опускание полотна ворот, перекрывающих достаточно высокие проемы (более 2 метров), без использования ручных цепных приводов или электроприводов. Доступна для стандартного и низкого типов подъема.

Секционные ворота DoorHan отличаются оптимальным соотношением цены и качества. Экономия становится возможной благодаря комплексному подходу к организации производственного процесса:

• Все комплектующие выпускаются на собственных заводах концерна, расположенных в России и странах СНГ.
• На предприятии используются современные автоматизированные линии и оборудование ведущих мировых производителей.
• Для изготовления изделий используются только высококачественные материалы.
• На каждом этапе производства продукция проходит строжайший контроль качества.

Получить подробную консультацию вы можете по телефону: 8 800 200-22-08. Наши специалисты с радостью помогут вам определиться с выбором модели и ответят на все интересующие вас вопросы.
