Сварной двутавр и прокатный: сравнение по прочности, весу и стоимости

Двутавровая балка остается одним из самых востребованных элементов современных металлоконструкций. Ее используют при строительстве промышленных зданий, складов, мостов, торговых комплексов и других объектов, где требуется высокая несущая способность при относительно небольшом весе конструкции.

При выборе между сварным и горячекатаным (прокатным) двутавром возникает закономерный вопрос: какой вариант выгоднее с точки зрения прочности, расхода металла и стоимости? Ответ зависит не только от цены за тонну стали, но и от особенностей конкретного проекта.

Разберем основные отличия этих двух типов балок.

Что такое прокатный двутавр

Прокатный двутавр изготавливается методом горячей прокатки на металлургическом предприятии. Балка имеет фиксированные размеры, которые определяются сортаментом и государственными стандартами.

Основные особенности:

• стандартные размеры;
• высокая точность геометрии;
• готовность к использованию без дополнительной обработки;
• широкая доступность на рынке.

Такие балки отлично подходят для типовых строительных проектов, где стандартных размеров достаточно для выполнения расчетов.

Что такое сварной двутавр

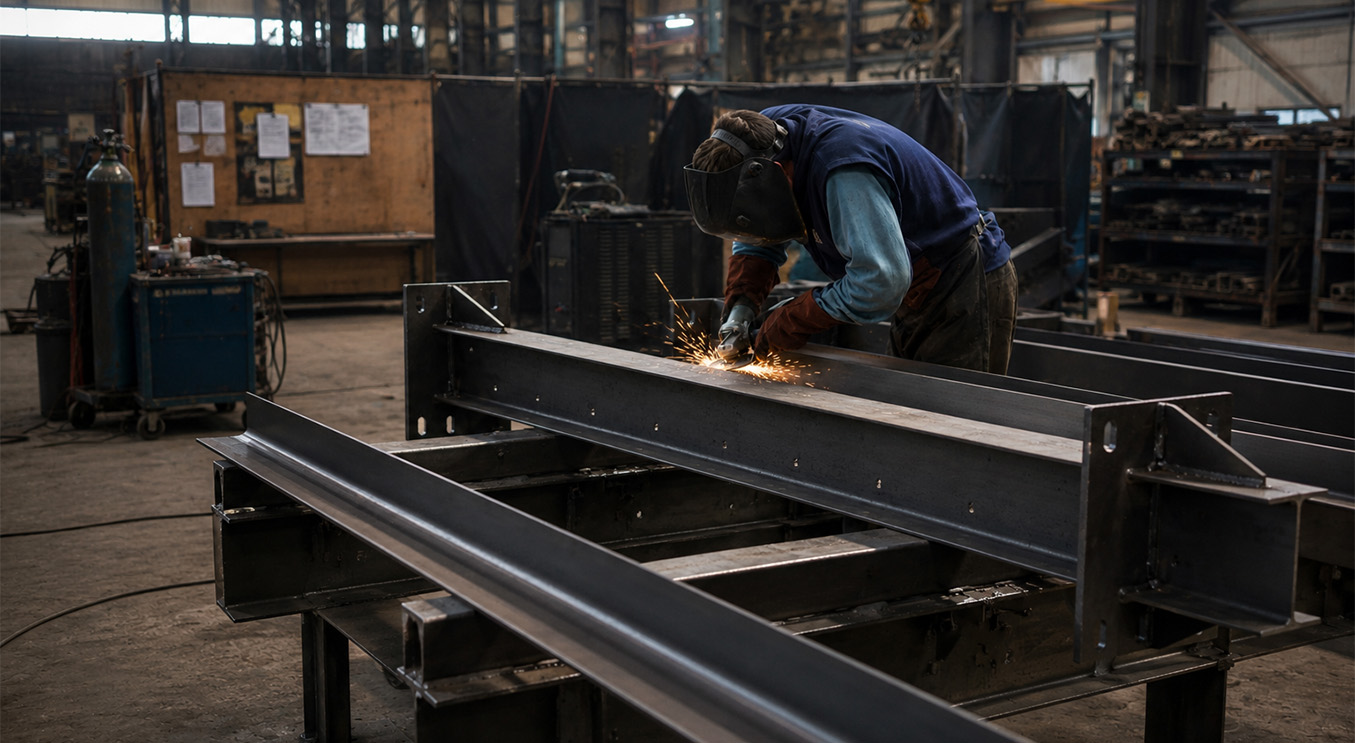

Сварной двутавр собирается из отдельных листов стали, которые соединяются автоматической сваркой. Благодаря этому геометрия балки может полностью соответствовать требованиям конкретного проекта.

Концерн DoorHan выпускает три типа сварных двутавровых балок:

• балки постоянного сечения;
• балки переменного сечения;
• перфорированные балки.

Производство осуществляется по рабочим чертежам и типовым проектам с соблюдением требований ГОСТ и действующих технических регламентов.

Сравнение сварного и прокатного двутавра

Что прочнее?

Распространено мнение, что прокатный двутавр прочнее сварного. На практике это не совсем так.

При соблюдении технологии производства автоматическая сварка обеспечивает прочность соединения, полностью соответствующую требованиям нормативной документации. При этом несущая способность балки определяется не способом изготовления, а инженерным расчетом.

Более того, сварная конструкция позволяет:

• увеличить высоту балки;
• подобрать оптимальную толщину полок и стенки;
• усилить наиболее нагруженные участки.

В результате сварной двутавр способен выдерживать такие же или даже большие нагрузки при меньшем расходе металла.

Что легче?

Именно по массе сварной двутавр зачастую оказывается более выгодным.

Главное преимущество заключается в независимом выборе толщины полок и стенки.

Если прокатная балка имеет одинаковое сечение по всей длине, то у сварной конструкции материал распределяется только там, где это действительно необходимо.

Это позволяет:

• уменьшить общий вес конструкции;
• снизить нагрузку на фундамент;
• сократить объем металла;
• уменьшить транспортные расходы.

Особенно заметен эффект на крупных объектах с большим количеством металлоконструкций.

Переменное сечение — дополнительная экономия

Одним из наиболее эффективных решений являются балки переменного сечения.

Они изготавливаются по принципу равнопрочности: высота или сечение изменяются по длине балки в зависимости от действующих нагрузок.

Преимущества такого решения:

• концентрация металла только в наиболее нагруженных зонах;
• снижение металлоемкости конструкции;
• экономия 15–30 % металла по сравнению с балками постоянного сечения.

Подобная технология практически невозможна при использовании стандартного горячекатаного проката.

Перфорированные балки: максимум эффективности

Еще одно преимущество сварной технологии — изготовление перфорированных двутавров.

Отверстия выполняются по расчету прочности с использованием алгоритмов оптимизации. При этом сохраняется необходимая несущая способность конструкции.

Преимущества перфорированных балок:

• отверстия могут достигать 70 % высоты балки;
• уменьшается собственный вес конструкции;
• появляется возможность прокладки инженерных коммуникаций непосредственно внутри балки;
• сокращается строительная высота перекрытия.

Такое решение особенно востребовано в торговых центрах, производственных зданиях, логистических комплексах и современных офисных объектах.

Что дешевле?

Сравнивать стоимость только по цене одной балки не совсем корректно.

Важно учитывать стоимость всей конструкции.

На итоговую цену влияют:

• расход металла;
• количество сварных соединений;
• стоимость транспортировки;
• монтаж;
• нагрузка на фундамент;
• сроки строительства.

Для небольших типовых объектов прокатный двутавр зачастую оказывается экономически оправдан.

Однако при строительстве крупных промышленных зданий, складских комплексов, ангаров, мостов или многоэтажных каркасов сварные балки позволяют существенно снизить общую стоимость проекта за счет уменьшения металлоемкости и оптимизации конструкции.

Где применяются сварные двутавровые балки

Сварные балки DoorHan используются при строительстве:

• промышленных предприятий;
• заводов и производственных цехов;
• складских комплексов;
• ангаров;
• логистических терминалов;
• мостов;
• путепроводов;
• эстакад;
• многоэтажных жилых домов;
• торговых и офисных центров;
• специальных инженерных сооружений;
• крановых путей;
• опор тяжелого оборудования.

Высокая несущая способность позволяет перекрывать большие пролеты без установки дополнительных внутренних колонн, что особенно важно для современных производственных и складских помещений.

Основные преимущества сварных двутавров DoorHan

Сварные балки производства DoorHan обладают рядом важных преимуществ:

• независимое варьирование толщины полок и стенки для оптимального расхода металла;
• изготовление балок высотой от 200 до 2000 мм и более;
• производство разнополочных и перфорированных конструкций;
• изготовление балок переменного сечения;
• экономия металла до 30 %;
• возможность интеграции инженерных коммуникаций в конструкцию балки;
• производство по индивидуальным чертежам и типовым проектам;
• соответствие требованиям ГОСТ и технических регламентов.

Технические характеристики сварных балок DoorHan

Что выбрать?

Однозначного ответа не существует — выбор зависит от задач проекта.

Прокатный двутавр подойдет, если:

• используется типовой проект;
• требуются стандартные размеры;
• нет необходимости оптимизировать массу конструкции.

Сварной двутавр станет оптимальным выбором, если необходимо:

• уменьшить расход металла;
• перекрыть большие пролеты;
• изготовить балки нестандартных размеров;
• снизить нагрузку на фундамент;
• интегрировать инженерные коммуникации;
• реализовать сложные инженерные решения.

Для крупных объектов именно сварные балки чаще позволяют получить наиболее экономичную и технологичную конструкцию при сохранении высокой надежности и долговечности.

Заключение

Современные технологии производства позволяют сварным двутавровым балкам успешно конкурировать с традиционным горячекатаным прокатом. Возможность индивидуального расчета сечения, изготовления балок большой высоты, применения переменного сечения и перфорации делает их эффективным решением для большинства современных строительных проектов.

При грамотном проектировании сварной двутавр обеспечивает высокую несущую способность, снижение массы металлоконструкций и оптимизацию общей стоимости строительства. Именно поэтому такие балки все чаще используются при возведении промышленных объектов, логистических комплексов, мостов, многоэтажных зданий и других сооружений с повышенными требованиями к надежности и экономической эффективности.
