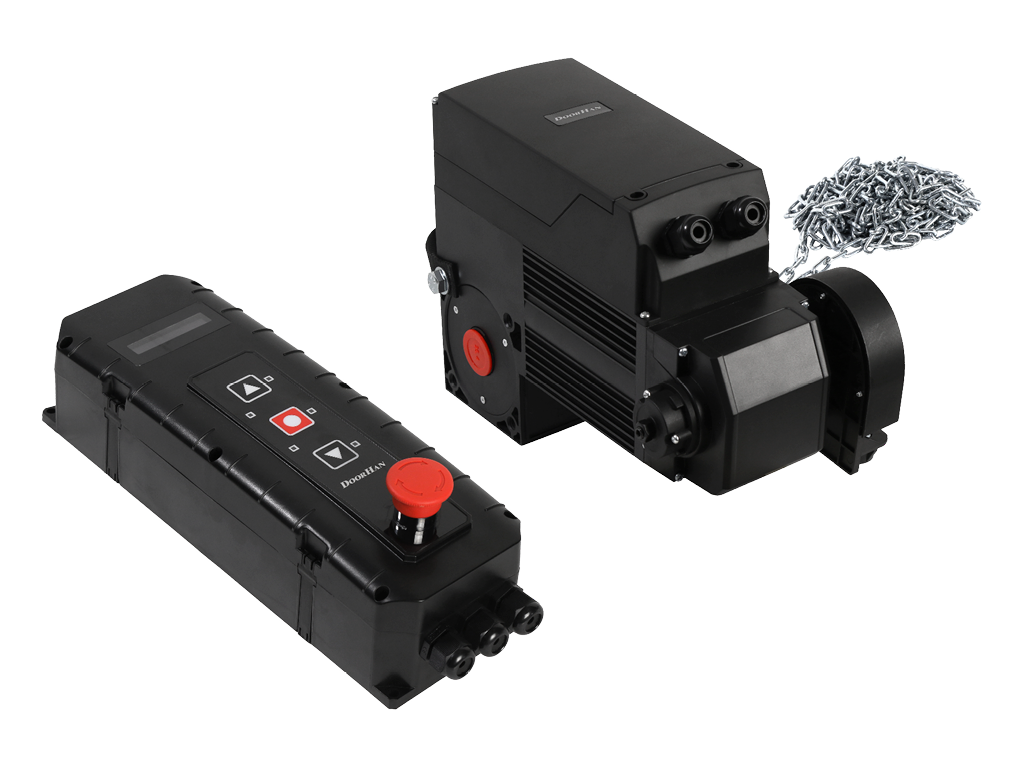

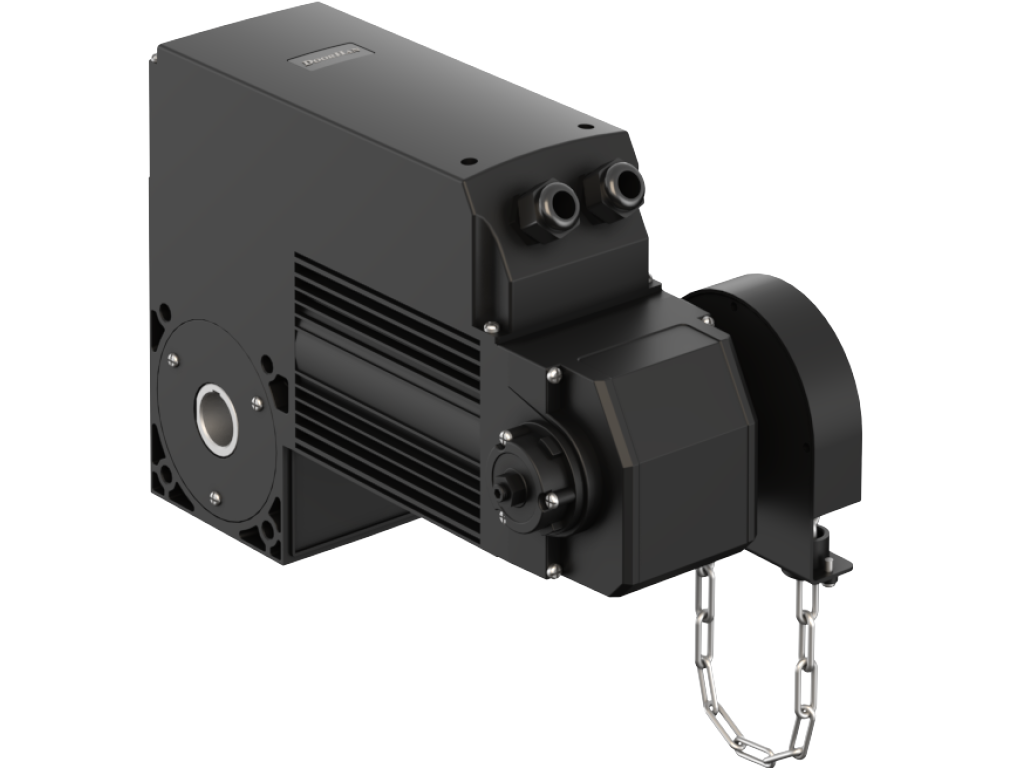

Приводы для промышленных секционных ворот с энкодером серий shaft-40e (вал-40e) и shaft-70e-380V (вал-70e-380В)
ТИП ПРОДУКЦИИ: Стандартный
Приводы для секционных промышленных ворот серий shaft-40e (вал-40e) и shaft-70e-380V (вал-70e-380В) предназначены для автоматизации тяжелых промышленных секционных ворот с высоким, вертикальным и наклонным типами подъема. В данных приводах установлен энкодер, который позволяет точно останавливать полотно ворот при достижении концевых положений, все настройки выполняются с помощью выносного блока управления.
Зона применения Печать раздела
Частные домовладения
Автоматизация гаражных секционных ворот со стандартным, высоким и вертикальным типами подъема.
Паркинги
Автоматизация промышленных секционных ворот, ограничивающих доступ в парковочное пространство.
Складские комплексы
Автоматизация промышленных ворот, перекрывающих проемы зон погрузочно-разгрузочных работ.
Преимущества Печать раздела
Ручное управление воротами в экстренной ситуации
C помощью аварийного ручного привода, который входит в базовую комплектацию, можно открывать и закрывать ворота вручную в случае перебоев с подачей электроэнергии.
Точная остановка ворот
Энкодер (датчик вращения) позволяет определить количество оборотов вала до конечного положения ворот, что обеспечивает точность остановки привода в конечных положениях.
Удобный монтаж
Благодаря функциональной конструкции аварийного редуктора привод можно установить в трех разных плоскостях для удобства использования.
Большой ресурс работы
Мотор-редуктор, расположенный в «масляной ванне», обладает большим ресурсом работы.
Выносной блок управления
Блок управления расположен внизу: все настройки и подключения выполняются стоя на земле, что гарантирует максимальное удобство.
СВЯЖИТЕСЬ С НАМИ

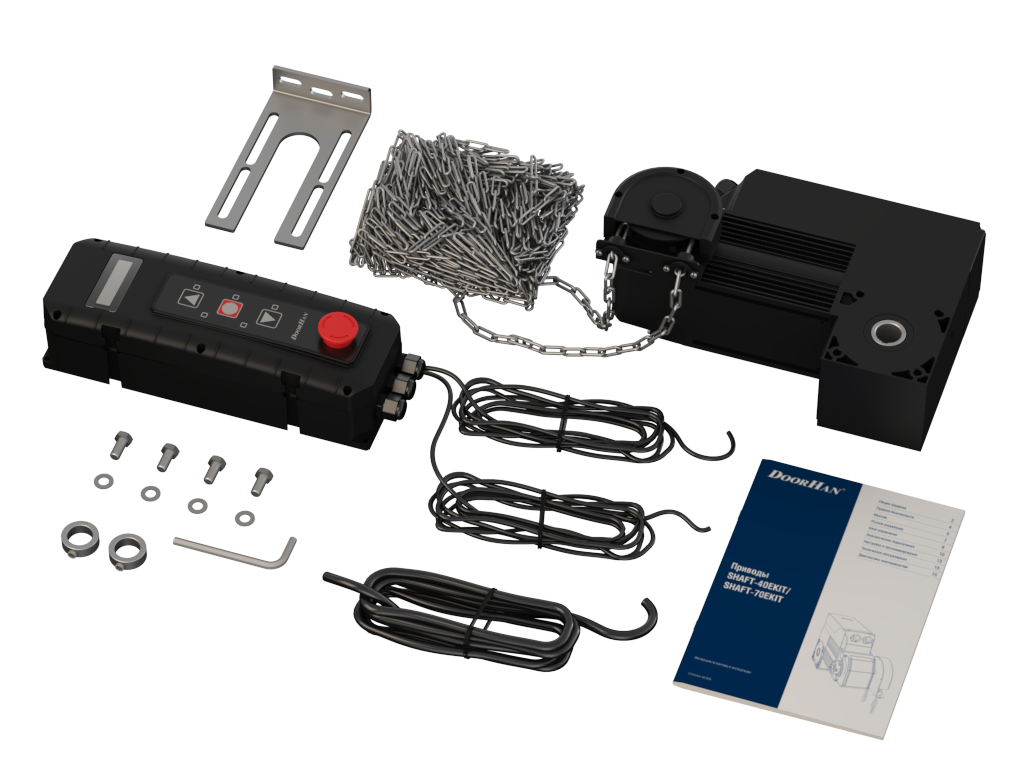

Базовая комплектация Печать раздела
 |
Базовая комплектация привода shaft-40e (вал-40e)/shaft-70e-380V (вал-70e-380В) |
Дополнительная комплектация Печать раздела
 |
Фотоэлементы серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемникa. |
 |
Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про), состоящие из инфракрасного передатчика и приемника. |
 |
WI-FI-модуль (вайфай-модуль) для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
 |
GSM-модуль для приема сигнала с мобильного телефонa и передачи управляющей команды для запуска электропривода. |
 |
Пульт 2-канальный серии transmitter 2-pro (трансмиттер 2-про) для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами. |
 |
Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
 |
Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |
Выключатель клавишный (одна кнопка) серии switch (переключатель) для подачи управляющей команды на блок управления приводом. |
 |
Клавиатура кодовая беспроводная серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |
Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |
Антивандальная кодовая клавиатура keycode (ключ-код) для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |
Приемник внешний одноканальный серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
 |
Сигнальная лампа серии lamp-pro (лампа-про) для оповещения движения ворот. |
 |
Звуковой сигнал серии sirena (сирена) для звукового оповещения движения ворот. |
 |
Кромка безопасности серии dh-sensor-kit (dh-датчик-комплект) для обеспечения безопасности использования секционных автоматических ворот. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 250/340 | |
| Напряжение питания, В | 220-240/380-400 | |
| Крутящий момент, Нм | 40/70 | |
| Мощность, Вт | 300/400 | |
| Диапазон рабочих температур, °С | -20…+45 | |
| Класс защиты IP | IP44 | |
| Интенсивность использования, % | 50/60 |
Условия эксплуатации продукции Печать раздела
1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работают плавнo.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климaтическим условиям хaрактеристикaм привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается использовать привод, если необходим ремонт или регулировка.
7. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
8. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
9. Не позволяйте детям пользоваться приводом и комплектующими.
10. Запрещается вносить изменения в конструкцию изделия.
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности привода на срок 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
Инструкции Печать раздела
| Инструкция по монтажу и эксплуатации | |
| Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики |
