ТИП ПРОДУКЦИИ: Стандартный

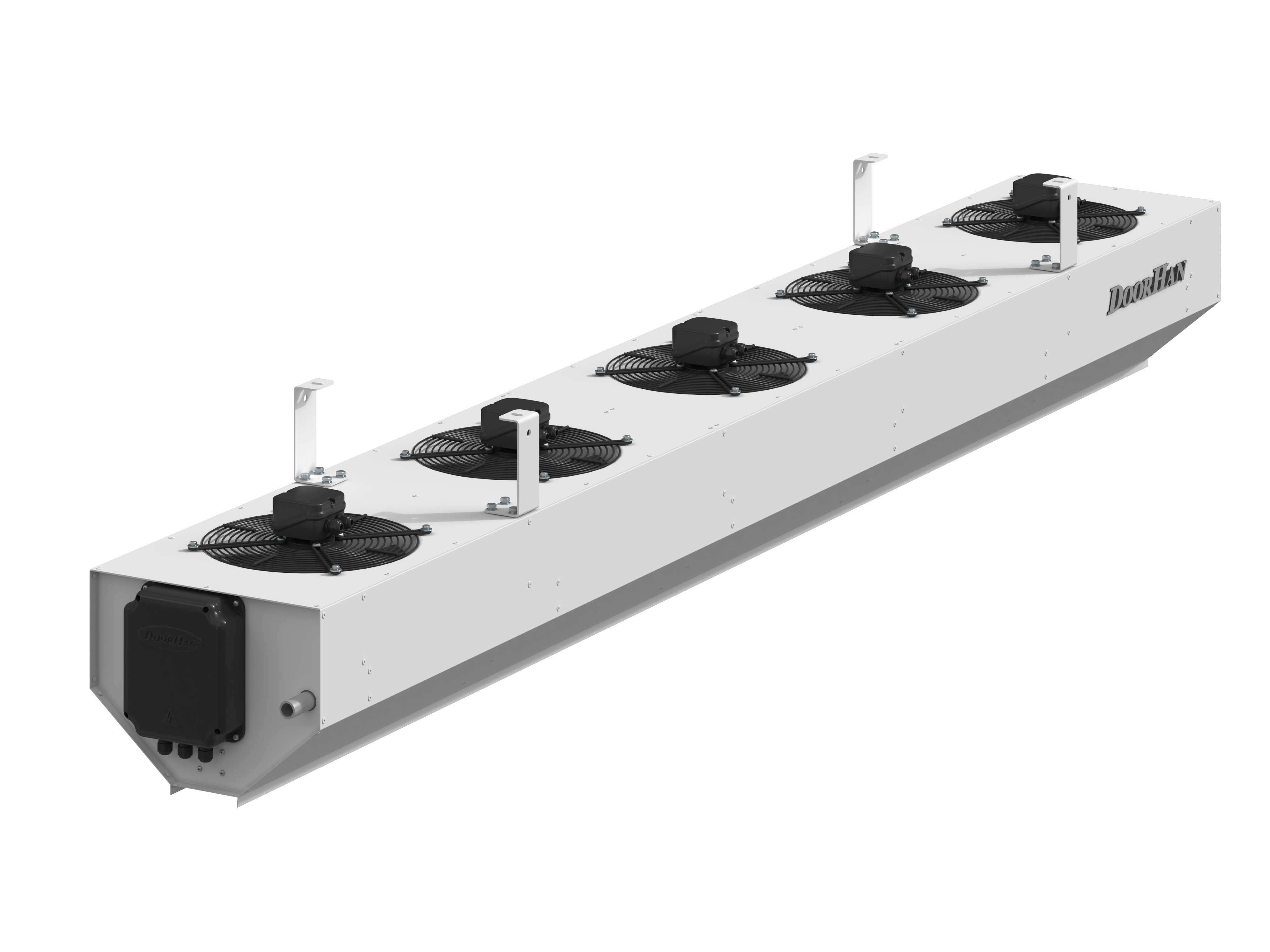

Промышленная воздушная завеса ДОРГАРД-430W01HS – это климатическое оборудование, предназначенное для создания направленного потока воздуха (воздушной завесы) в дверных, оконных или технологических проемах. Основные функции: предотвращение проникновения холодного воздуха зимой и горячего воздуха летом, защита от пыли, насекомых, запахов, а также поддержание комфортной температуры в помещении в режиме обогрева.
Зона применения Печать раздела
Промышленность
Предприятия, закрытые учреждения, склады.
Бизнес
Отели, автосалоны, торговые центры.
Муниципальные учреждения
Больницы, театры, выставочные центры.
Преимущества Печать раздела

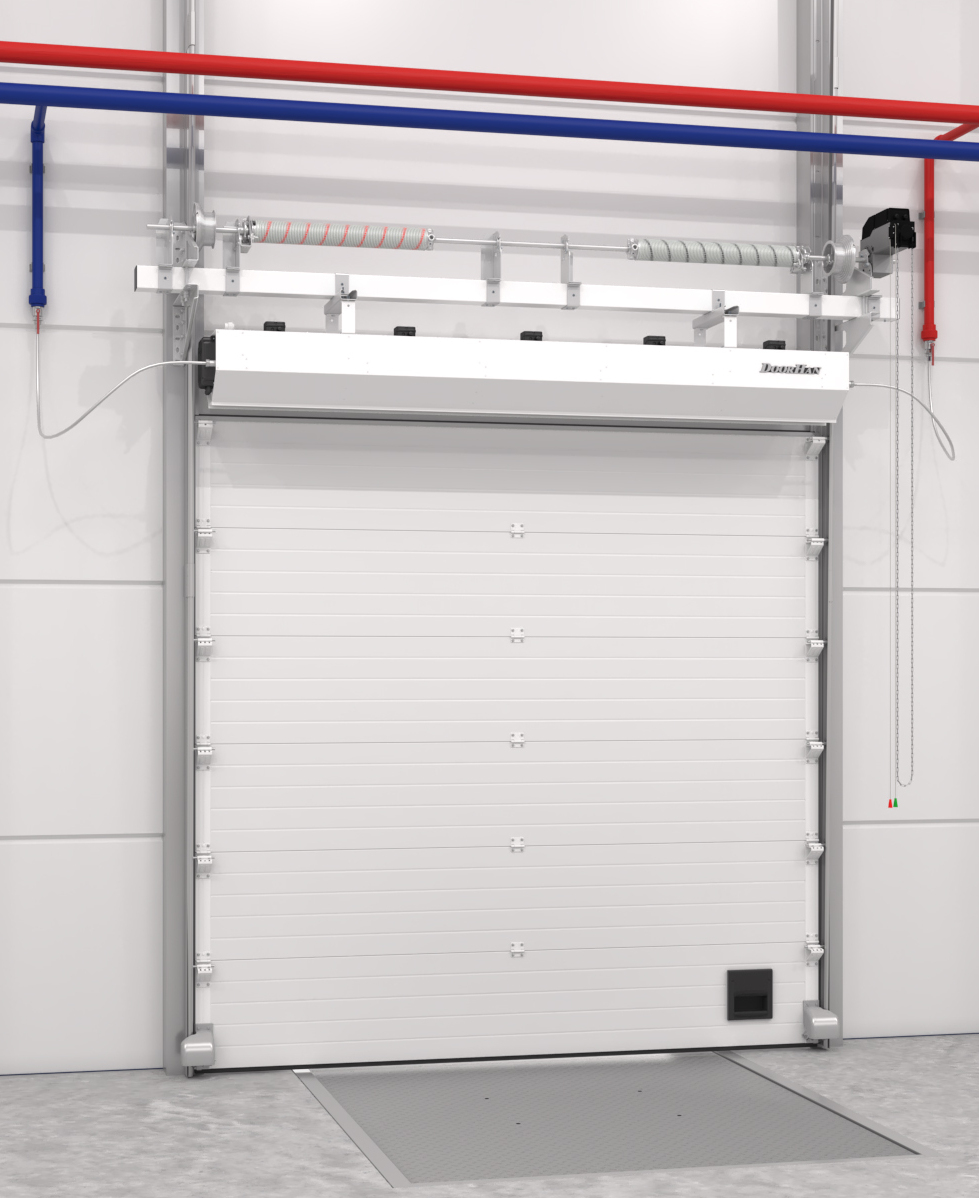

Воздушная завеса работает как отопительный прибор в двух режимах
Режим работы «тепловая пушка». Отдает максимальное количество тепла при открытых воротах, предотвращая теплопотери и нагревая воздух помещения. Режим работы «тепловентилятор». Отапливает помещение при закрытых воротах до достижения заданной на приборе температуры помещения.
Экономия на оборудовании
Мощности завес достаточно, чтобы отказаться от 50 % обогревателей и теплотрасс в помещении. На коммуникацию подключения воздушных завес требуется два трубопровода.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн воздушной завесы
Корпус воздушной завесы выполнен из оцинкованной стали с полимерным покрытием белого цвета
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Длина завесы, мм | 2 980 |
| Ширина завесы, мм | 410 |
| Высота завесы, мм | 315 |

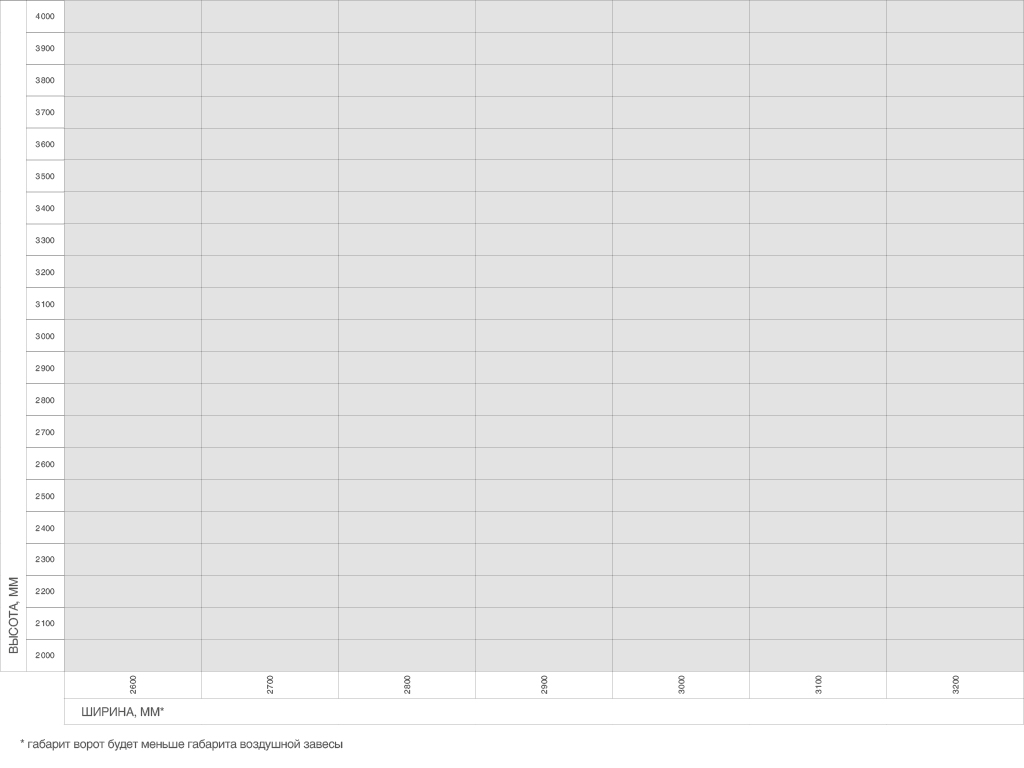

Размеры проема Печать раздела
Конструкция Печать раздела

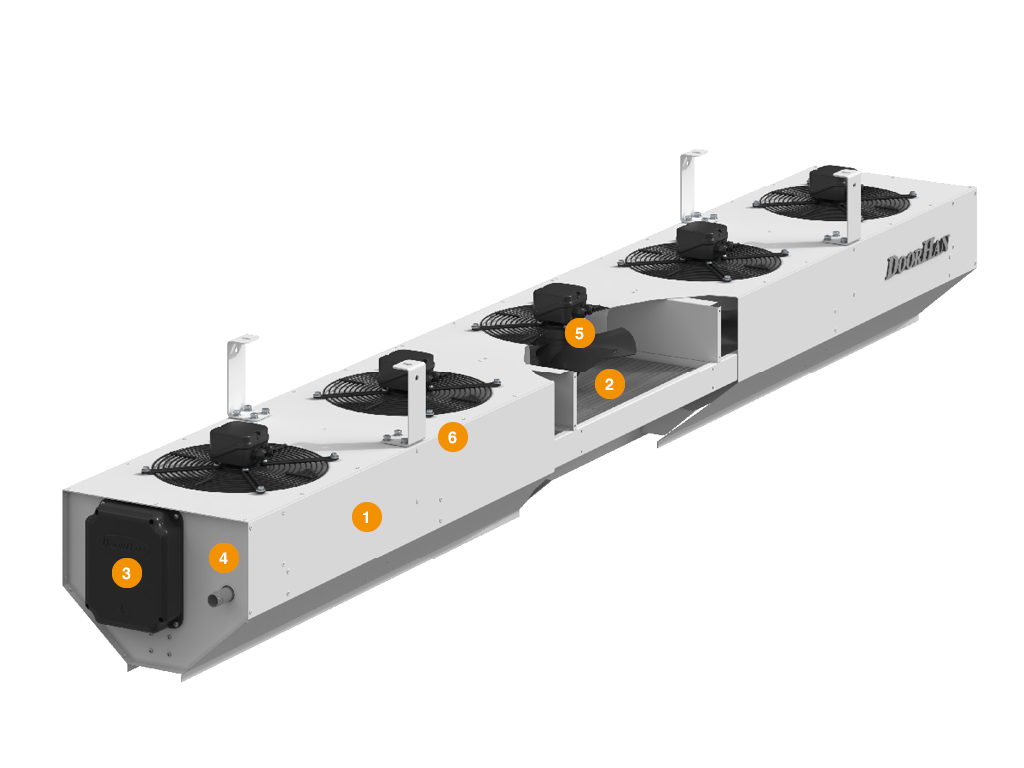

1. Корпус воздушной завесы
2. Теплообменник

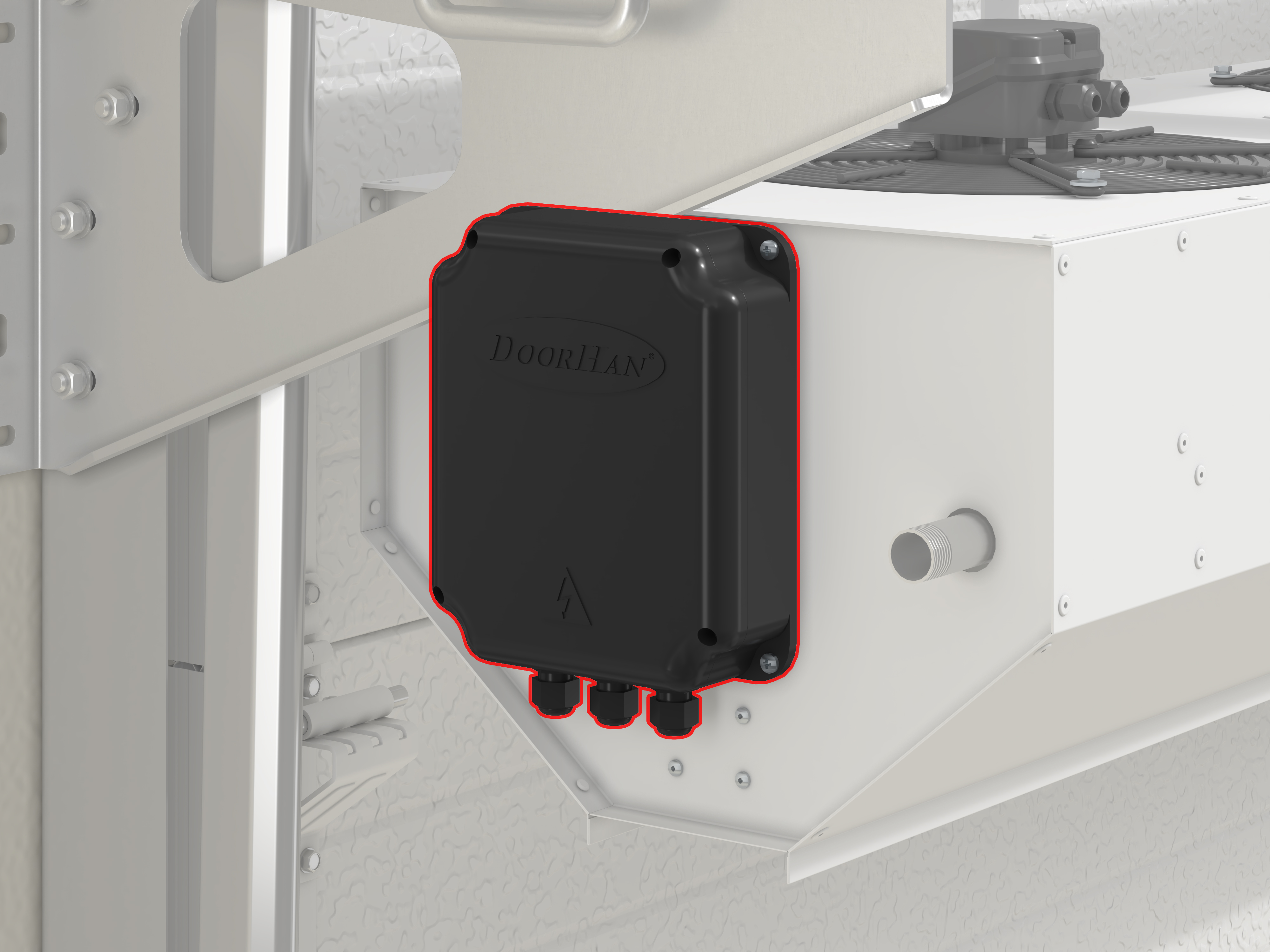

3. Блок управления
4. Патрубок теплообменника
5. Вентилятор

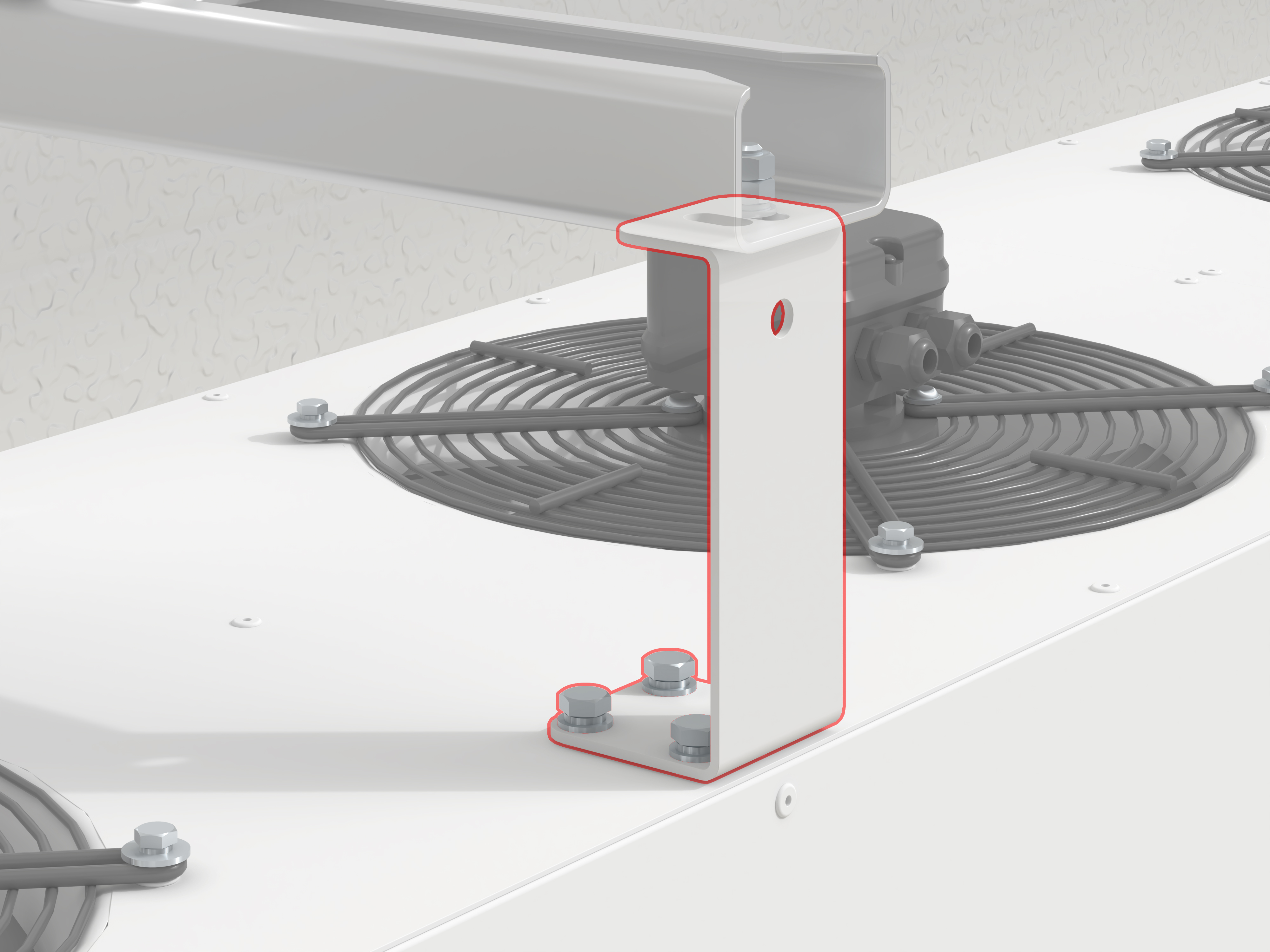

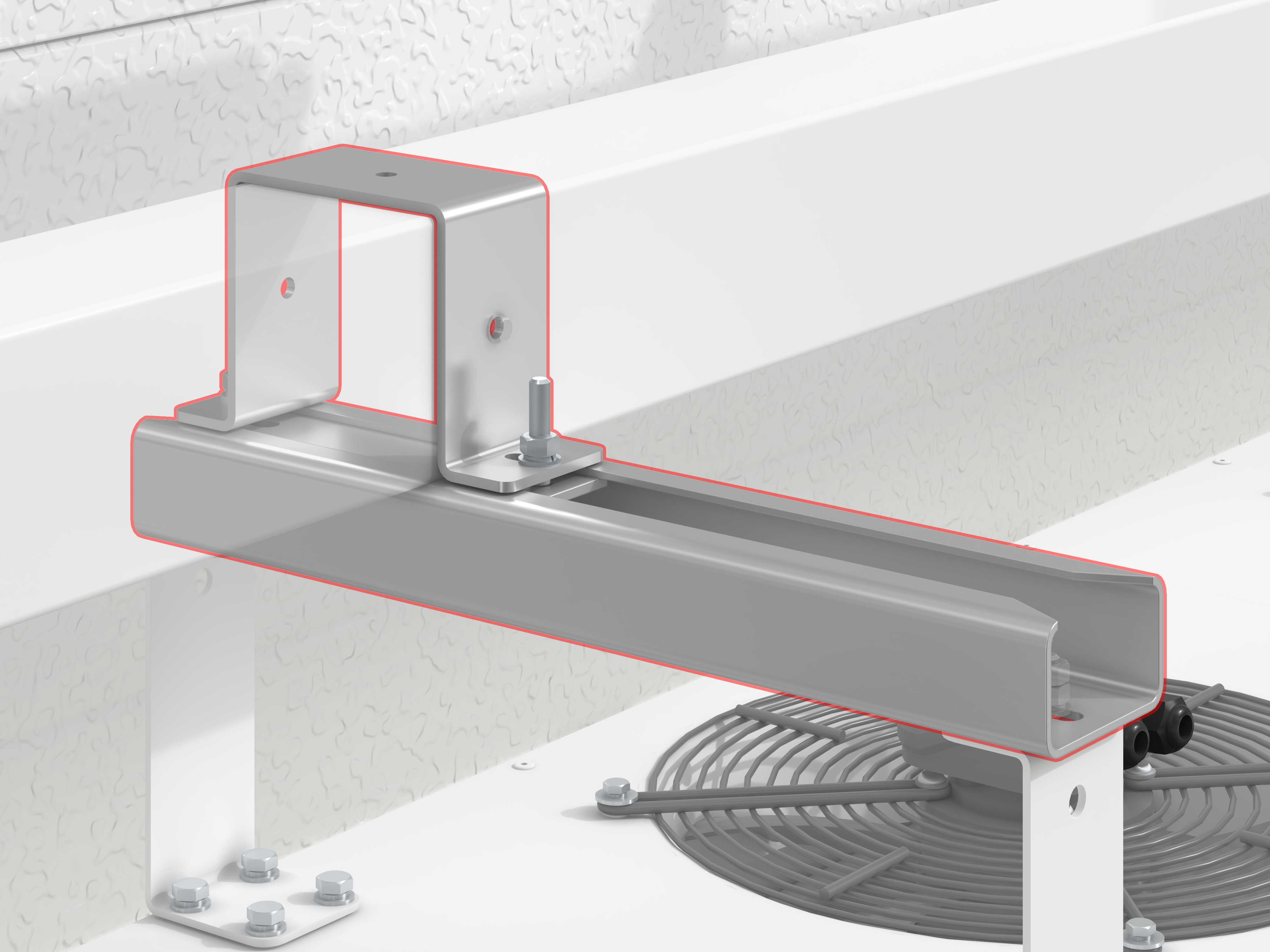

6. Кронштейн крепления корпуса
Подготовка строительного объекта Печать раздела

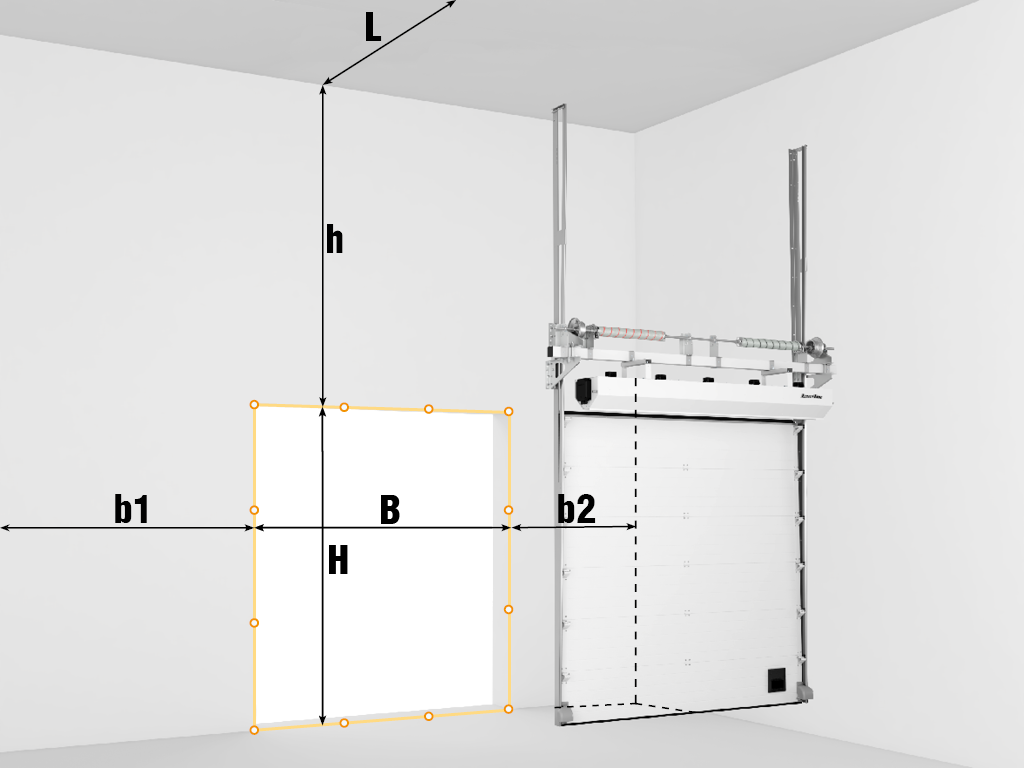

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого до правого края проема).
h – притолока (расстояние от верха проема до потолка).
b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
L – глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа Печать раздела
 |

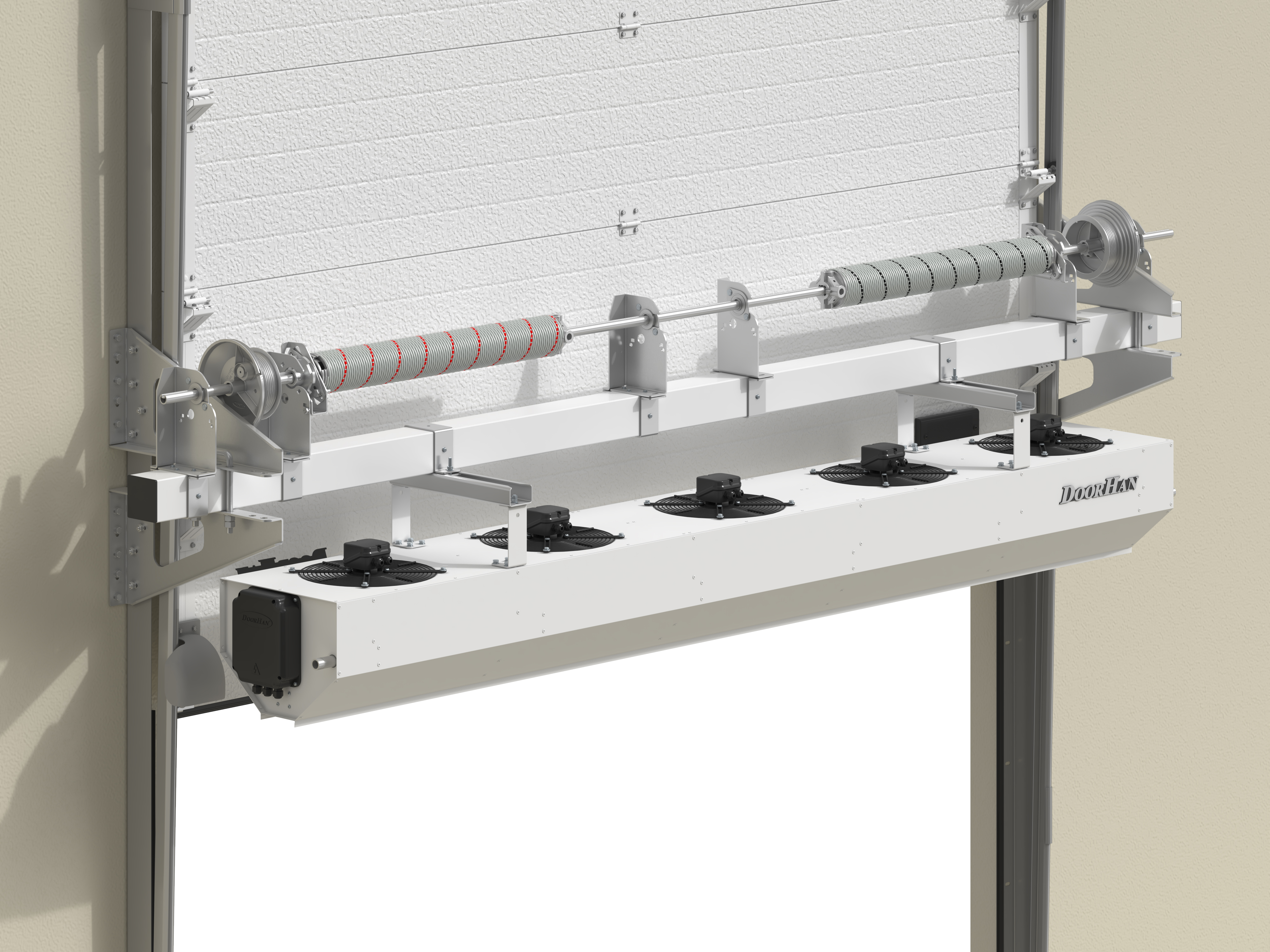

Монтаж на комплект крепления воздушной завесы. |
 |
Монтаж на профиль заказчика. |
Стандартные конструктивные решения Печать раздела
 |
Высокий подъем, барабан снизу. |
Высокий подъем, барабан снизу
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 500 + 280 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | ≥ 300 |
| Q, мм Зона расположения привода на вал | ≥ 500 |
 |
Наклонный высокий подъем, барабан снизу. |
Наклонный высокий подъем, барабан снизу
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | H + 500 + 280 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 min |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
 |
Вертикальный подъем, барабан снизу. |
Вертикальный подъем, барабан снизу
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 500 + 280 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Базовая комплектация Печать раздела
|
Воздушная завеса. |
 |
Блок управления. |
 |
Кронштейны корпуса воздушной завесы. |
 |
Комплект крепления воздушной завесы. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Расположение завесы | Горизонтальное | |
| Тип завесы | Водяная | |
| Высота воздушной струи, м | До 4 | |
| Напряжение питания, В | 220 | |
| Мощность, Вт | 1450 | |
| Сила тока, А | 6,75 | |
| Скорость выходящего воздуха, м/с | 4 | |
| Вес изделия, кг | 70 / 120 (С учетом заполнения теплоносителя) | |
| Уровень шума, дБА | 71 | Уровень шума на расстоянии 5 метров |
| Мощность нагрева, кВт | 32 / 46 | При теплоносителе 90/70 °С и температуре воздуха в помещении 15 °С |
| Количество рядов теплообменника, шт | 1 | |
| Степень пылевлагозащиты, IP | 54 |
Условия эксплуатации продукции Печать раздела
Осматривать завесу на предмет отсутствия шума, вибраций при работе ежемесячно во время обходов.
Осматривать завесу на предмет функционирования органов управления и индикации (пульты, приводы, концевые выключатели, индикаторы и пр.).
Выполнять ТО в полном объёме в соответствии с разработанным планом-графиком. При техническом обслуживании воздушной завесы необходимо отключать её от сети электропитания и вывешивать запрещающие плакаты: «Не включать работают люди!».
При необходимости очищать поверхности завесы от загрязнения и пыли сухим способом (пылесос, сухая ветошь). Не допускать накапливания пыли на теплообменной поверхности, это может привести к выходу из строя вентилятора(ов). Все процедуры по очистке должен выполнять обслуживающий персонал. Не допускать к этим процедурам клининговые компании.
Нижнее рабочее значение температуры окружающего воздуха при эксплуатации не должно опускаться ниже -20 °C.
Упаковка Печать раздела
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | Защитная пленка, пенопласт, деревянный поддон, деревянные бруски |
| Ширина, мм | 520 |
| Высота, мм | 580 |
| Длина, мм | 3100 |
| Вес брутто, кг | 120 |
Гарантийные обязательства Печать раздела
Срок гарантии устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки.
Гарантийный срок на комплектующие изделия считается равным гарантийному сроку на основное изделие и истекает одновременно с окончанием гарантийного срока на это изделие.
Дополнительное описание Печать раздела
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации воздушной завесы. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
