ТИП ПРОДУКЦИИ: Стандартный
Электромеханический привод ARM-230 предназначен для автоматизации распашных ворот и калиток, установленных на узкие столбы (минимальная ширина столба — 180 мм). Преимуществом рычажного привода является универсальность конструкции, которая предусматривает его установку как на левую, так и на правую сторону ворот для открывания наружу или внутрь огороженной территории.
![](/upload/spravka/data/1C_KTR//Главное фото 01.07.21/Горохов Андрей Владимирович/ARM/Привод для бытовых распашных ворот ARM-230.png)
Внешний вид привода
Видео
Зона применения Печать раздела
![](/upload/spravka/data/1C_KTR//Автоматика для ворот/Зона применения/Зона-применения-распашные1.jpg)
![](/upload/spravka/data/1C_KTR//Автоматика для ворот/Зона применения/Зона-применения-распашные.jpg)
Преимущества Печать раздела
Установка на навесной столб ворот
Эргономичный корпус позволяет устанавливать привод непосредственно на навесной столб ворот.
Концевые выключатели
Концевые выключатели, встроенные в корпус привода, позволяют не устанавливать наружные механические упоры на ворота.

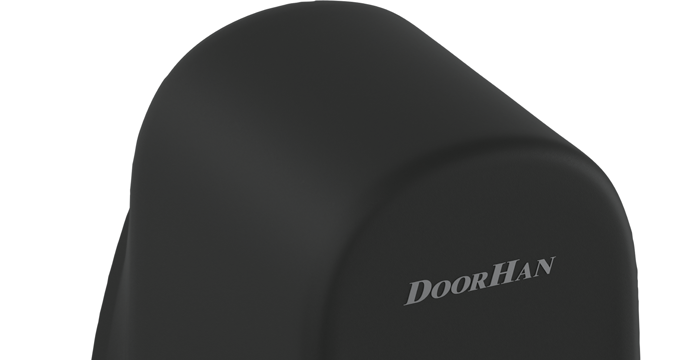

Встроенный блок управления
Блок управления встроен в корпус привода и не требует дополнительного места для монтажа на объекте.
Резервная батарея питания
Возможность подключения резервной батареи питания позволяет использовать привод даже в случае отсутствия электричества.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Таблица
![](/upload/spravka/data/1C_KTR//Автоматика для ворот/Дизайн изделий/ARM230-ДИЗАЙН-1.jpg)
![](/upload/spravka/data/1C_KTR//Автоматика для ворот/Дизайн изделий/ARM230-ДИЗАЙН-2.jpg)
![](/upload/spravka/data/1C_KTR//Автоматика для ворот/Дизайн изделий/ARM230-ДИЗАЙН-3.jpg)
Конструкция Печать раздела
![](/upload/spravka/data/1C_KTR//Автоматика для ворот/Конструкция и стандатрные решения/ARM-230.jpg)
1. Мотор-редуктор
2. Трaнсформатор
3. Блок управления

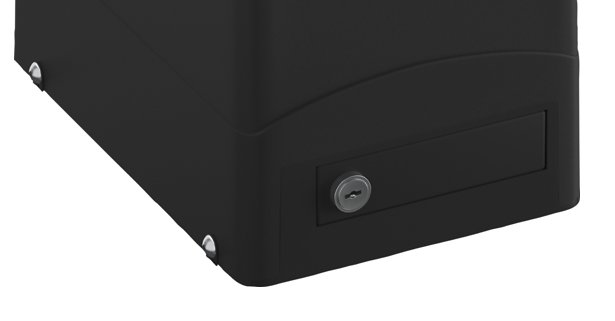

4. Расцепитель
5. Механический ограничитель
6. Рычаг привода
7. Крышка корпуса
8. Задний кронштейн
9. Нижний кожух

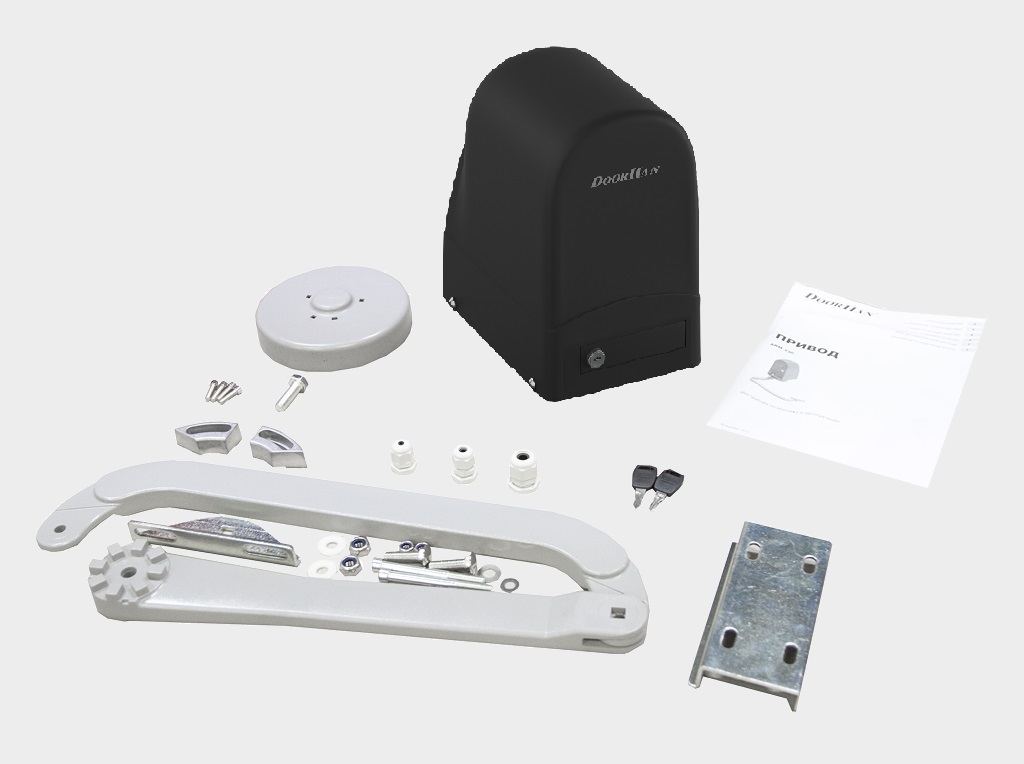

Базовая комплектация Печать раздела
![]() |
Электропривод Master cо встроенным блоком управления, электропривод Slave, два комплектa рычагов, крепежные элементы. |
Дополнительная комплектация Печать раздела
![]() |
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемникa. |
![]() |
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника. |
![]() |
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
![]() |
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода. |
![]() |
Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами. |
![]() |
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами. |
![]() |
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами. |
![]() |
Беспроводная кнопка управления COMMAND-433 предназначена для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
![]() |
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом. |
![]() |
Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
![]() |
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
![]() |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
![]() |
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
![]() |
Внешняя антенна ANTENA-433 для усиления сигнала в случаях, когда между приемником и передатчиком встречается препятствие. |
![]() |
Комплект домофона с функцией видеовызова DOMO7 для управления калиткой и воротами. |
![]() |
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот. |
![]() |
Комплект электромеханического замка накладного типа DH-LOCK-KIT. |
![]() |
Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ. |
![]() |
Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
Технические характеристики Печать раздела
Параметр | Значение | Примечание |
---|---|---|
Максимальная длина створки, м | 1,5 | |
Напряжение питания, В | 220–240 | Рабочее напряжение двигателей 24 V |
Максимальный вес створки, кг. | 300 | |
Мощность, Вт | 120 | |
Диапазон рабочих температур, °С | -20...+55 | |
Скорость открывания проёма ворот, м/мин | 0,78 | |
Класс защиты IP | IP44 | |
Интенсивность использования, % | 100 |
Условия эксплуатации продукции Печать раздела
1. Перед установкой привода нужно убедиться в том, что ворота работают плaвно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только производства концерна DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Упаковка Печать раздела
Упаковка в коробку | Характеристики упаковки |
---|---|
Состав | Пленка, пенопласт, картонная коробкa |
Длина, мм | 285 |
Ширина, мм | 215 |
Высота, мм | 355 |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерaм предоставляется право изменить срок гарантии.
Дополнительное описание Печать раздела
Эргономичный корпус позволяет устанавливать привод непосредственно на навесной столб ворот.
Концевые выключатели, встроенные в корпус привода, позволяют не устанавливать наружные механические упоры на ворота.
Блок управления встроен в корпус привода и не требует дополнительного места для монтажа на объекте.
Возможность подключения резервной батареи питания позволяет использовать привод даже в случае отсутствия электричества.
Чертежи Печать раздела
Габаритный чертеж |
Паспорта и сертификаты Печать раздела
Декларация соответствия | |
Паспорт |
Инструкции Печать раздела
Руководство по монтажу и эксплуатации | |
Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики. |
