ТИП ПРОДУКЦИИ: Стандартный
Привод для распашных ворот серии arm-320pro (рычажный-320про) рычажного типа предназначен для автоматизации распашных ворот и отдельно стоящих калиток, установленных на узкие столбы (минимальная ширина столба — 340 мм). Применение высококачественных материалов и морозоустойчивой смазки обеспечивает бесперебойное функционирование привода в широком диапазоне температур. Благодаря универсальной конструкции возможна установка как на левую, так и на правую сторону ворот для открывания наружу или внутрь огороженной территории.
Внешний вид привода
Видео
Зона применения Печать раздела
Частные домовладения
Автоматизация распашных ворот с открытием створок как внутрь, так и наружу огороженной территории.
Промышленные предприятия
Автоматизация промышленных и противожарных распашных ворот с низкой интенсивностью эксплуатации. Так же используются для автоматизации промышленных складных ворот с нижней направляющей и без таковой.
Муниципальные объекты
Устанавливаются при въездах на территорию муниципальных учреждений, детских садов, школ и т. д.
Преимущества Печать раздела
Возможность ручной разблокировки
Для открывания/закрывания ворот при отсутствии электроэнергии предусмотрен механический расцепитель.
Самоблокирующийся редуктор
Привод имеет самоблокирующийся редуктор, который надежно фиксирует ворота в крайних положениях и исключает необходимость установки дополнительных замков.
Безопасная конструкция рычага
Для обеспечения максимальной безопасности при работе привода была разработана специальная конструкция рычага, у которого отсутствуют зоны защемления типа «ножницы».
Встроенные концевые выключатели
Благодаря встроенным механическим концевым выключателям не требуется установка дополнительных упоров в проеме ворот.
СВЯЖИТЕСЬ С НАМИ
Конструкция Печать раздела
1. Мотор-редуктор
2. Прямой рычаг
3. Изогнутый рычаг
4. Ручной рaсцепитель
5. Кронштейн крепления рычага
6. Концевые выключатели
7. Кронштейн крепления привода
Способы монтажа Печать раздела
 |
Устaнавливается на кронштейны на столбы. |
 |
Устанавливается на кронштейны на столбы. |
Базовая комплектация Печать раздела
 |
Двa электропривода, блок управления, крепежные элементы. |
Дополнительная комплектация Печать раздела
 |
Фотоэлементы серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемникa. |
 |
Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про), состоящие из инфракрасного передатчика и приемника. |
 |
WI-FI-модуль (вайфай-модуль) для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
 |
GSM-модуль для приема сигнала с мобильного телефонa и передачи управляющей команды для запуска электропривода. |
 |
Пульт transmitter 2-pro-black (трансмиттер 2-про-черный) для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами. |
 |
Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |
Выключатель клавишный (одна кнопка) серии switch (переключатель) для подачи управляющей команды на блок управления приводом. |
 |
Клавиатура кодовая беспроводная серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |
Антивандальная кодовая клавиатура keycode (ключ-код) для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |
Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |
Приемник внешний одноканальный серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
 |
Антенна 433 МГц для усиления сигнала. Используется при наличии препятствий между премником и передатчиком. |
 |
Комплект видеодомофона domo7-pro (домофон7-про) для управления калиткой и воротами. |
 |
Комплект замка электромеханического серии dh-lock-kit (dh-замок-комплект)т накладного типа для калиток. |
 |
Сигнальная лампа серии lamp-pro (лампа-про) для оповещения движения ворот. |
 |
Звуковой сигнал серии sirena (сирена) для звукового оповещения движения ворот. |
 |
Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная длина створки, м | 2 | |
| Напряжение питания, В | 220–240 | |
| Максимальный вес створки, кг. | 400 | |
| Мощность, Вт | 300 | |
| Диапазон рабочих температур, °С | -20...+55 | |
| Класс защиты IP | IP44 | |
| Интенсивность использования, % | 30 % |
Условия эксплуатации продукции Печать раздела
1. Перед устaновкой привода нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Упаковка Печать раздела
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Пленка, пенопласт, картонная коробкa |
| Длина, мм | 485 |
| Ширина, мм | 250 |
| Высота, мм | 135 |
Гарантийные обязательства Печать раздела
Покупaтелю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии
Дополнительное описание Печать раздела
Для открывания/закрывания ворот при отсутствии электроэнергии предусмотрен механический расцепитель.
Привод имеет самоблокирующийся редуктор, который надежно фиксирует ворота в крайних положениях и исключает необходимость установки дополнительных замков.
Для обеспечения максимальной безопасности при работе привода была разработана специальная конструкция рычага, у которого отсутствуют зоны защемления типа «ножницы».
Благодаря встроенным механическим концевым выключателям не требуется установка дополнительных упоров в проеме ворот.
Чертежи Печать раздела
| Габаритный чертеж |
Паспорта и сертификаты Печать раздела
| Декларация соответствия | |
| Сервисная книжка |
Инструкции Печать раздела
| Руководство по монтажу и эксплуатации | |
| Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики |
Новинки Печать раздела
| Имеет стильный, современный дизайн. Корпус привода выполнен в черном цвете. | |
| Имеет возможность установки для открывания створки как во внутрь, так и наружу. | |
| Отличается простотой монтажа и настройки, при этом обладает высокой степенью защиты IP и надежностью. |

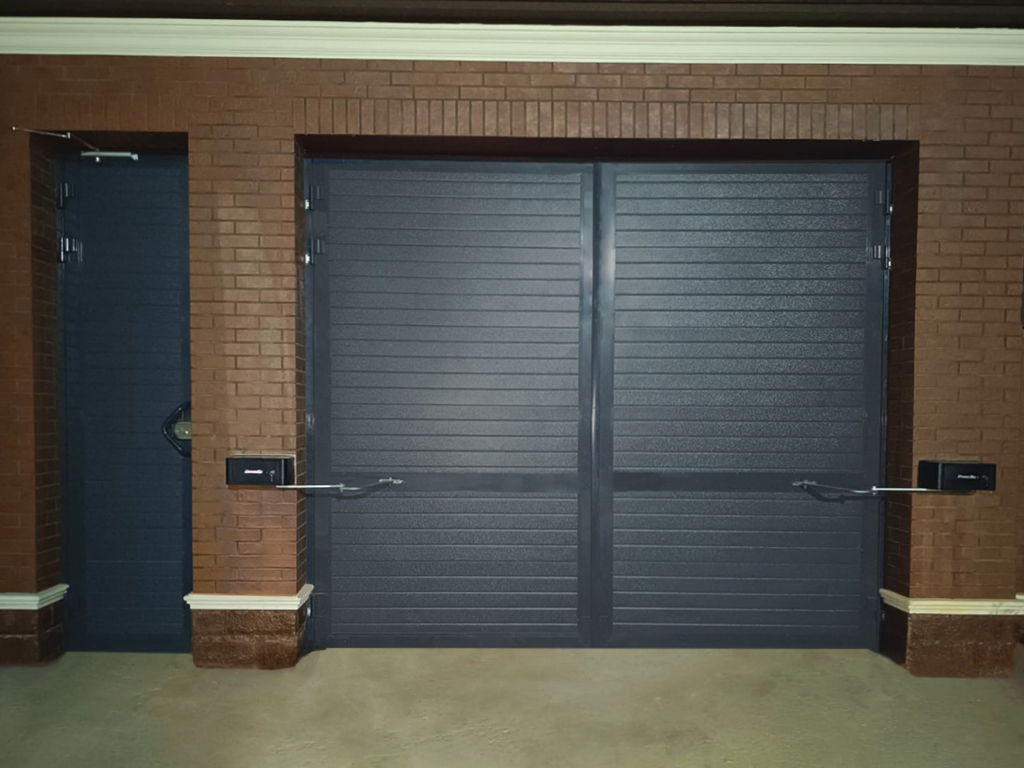

Портфолио реализованных объектов Печать раздела
