ТИП ПРОДУКЦИИ: Стандартный
Шлагбаумы серии barrier-pro/barrier-pro-rpd (барьер-про/барьер-про-rpd) — современное решение для регулирования въезда транспорта на огороженные территории и охраняемые объекты (промышленные, складские, торговые и офисные зоны, автостоянки, места парковки и пр.) со средней и высокой пропускной способностью. В зависимости от длины стрелы шлагбаумы способны перекрывать проезд шириной от 3 до 6 метров. Встроенные блоки управления серий pcb-sl или pcb-sl pro позволяют интегрировать данные шлагбаумы в любую систему контроля и управления доступом (СКУД). При эксплуатации в условиях низких температур рекомендуется устанавливать обогревающую пластину серии heater (нагреватель), которая позволит расширить диапозон рабочих температур от -55 до +50 °С.

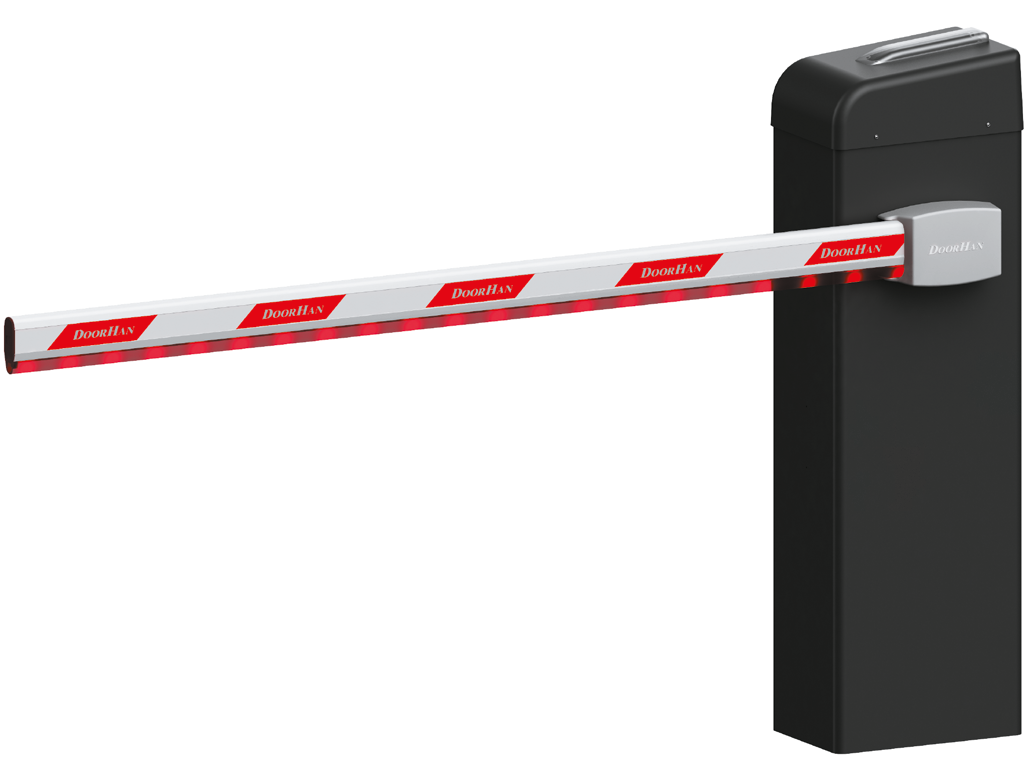

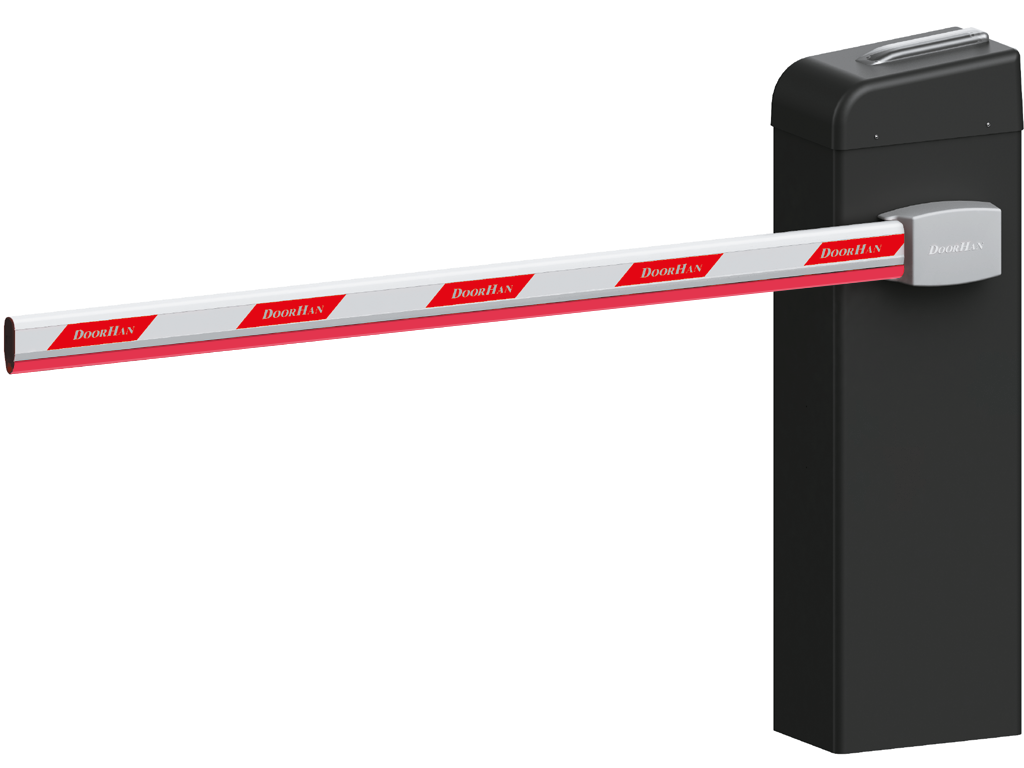

Внешний вид шлагбаума
Зона применения Печать раздела
Парковки
Организация въезда и выезда на платных и бесплатных парковках.
Бизнес-центры и офисные здания
Разграничение территорий парковочного пространства, контроль доступа для сотрудников и посетителей.
Складские и промышленные объекты
Обеспечение безопасности и организация потоков грузового и легкового транспорта.

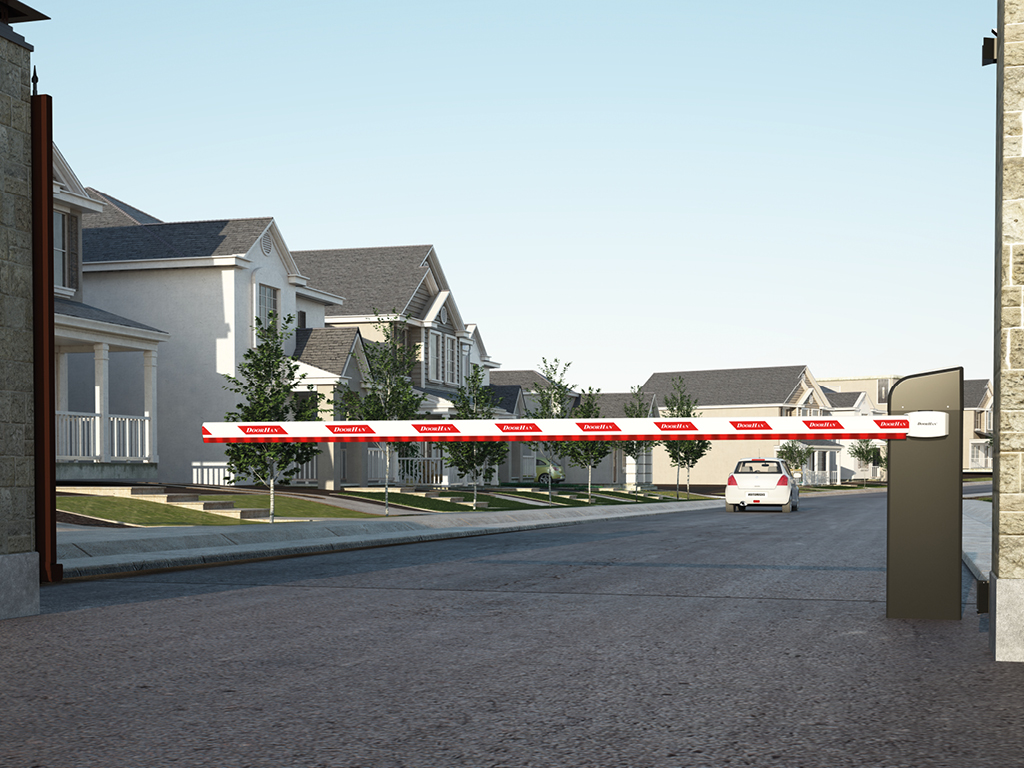

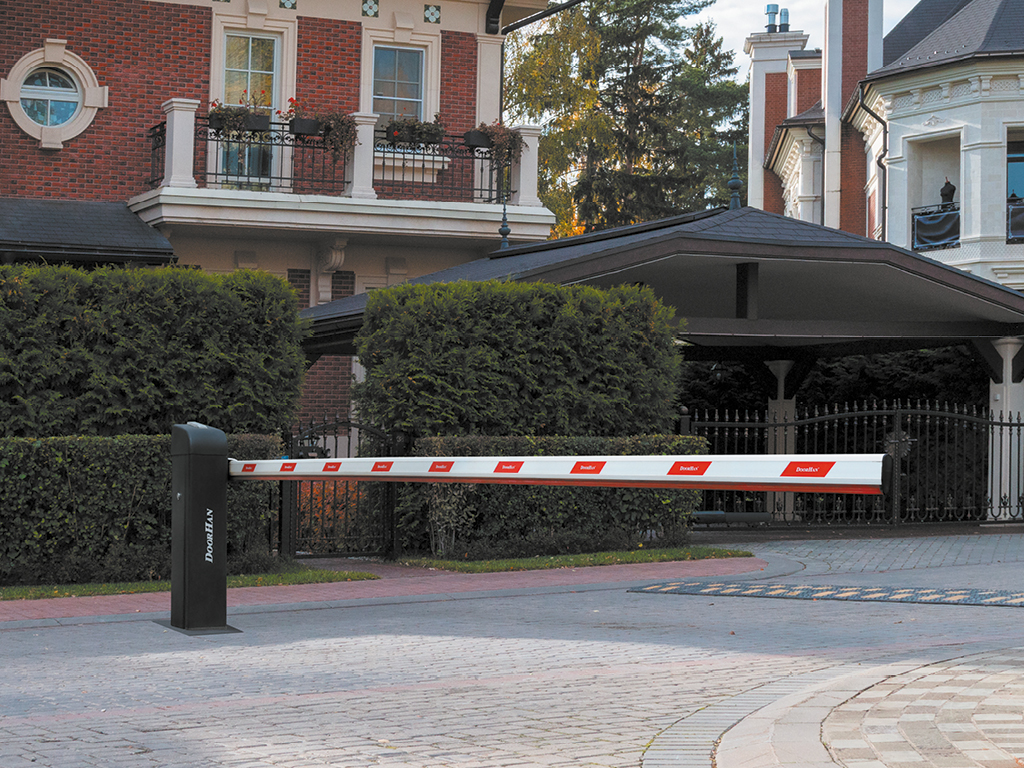

Частные территории
Защита въезда на территорию частных домов и коттеджей.
Муниципальные объекты
Контроль доступа к административным зданиям. Регулирование выезда/въезда на закрытые территории, такие как дворы школ или больниц..
Преимущества Печать раздела
Безопасность эксплуатации
Светодиодная лампа в новом исполнении обеспечивает безопасность эксплуатации шлагбаума.
Совместимость с любыми парковочными системами
Многофункциональный блок управления позволяет подключить множество аксессуаров, что дает возможность использовать его в составе любых парковочных систем.
Долговечность
Максимальную устойчивость к агрессивной окружающей среде обеспечивает оцинковка корпуса шлагбаума.
Ручное управление
Специальный механизм расцепления позволяет поднимать и опускать стрелу вручную при отсутствии электроэнергии.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Таблица

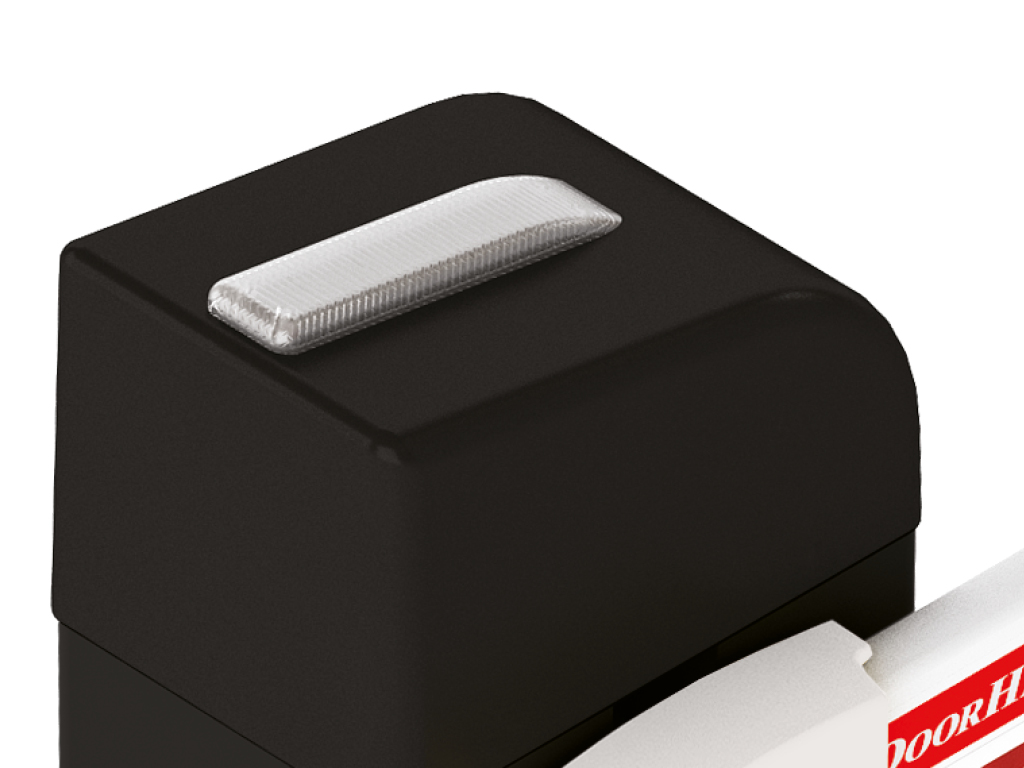

Светодиодная сигнальная лампa
Узел крепления стрелы

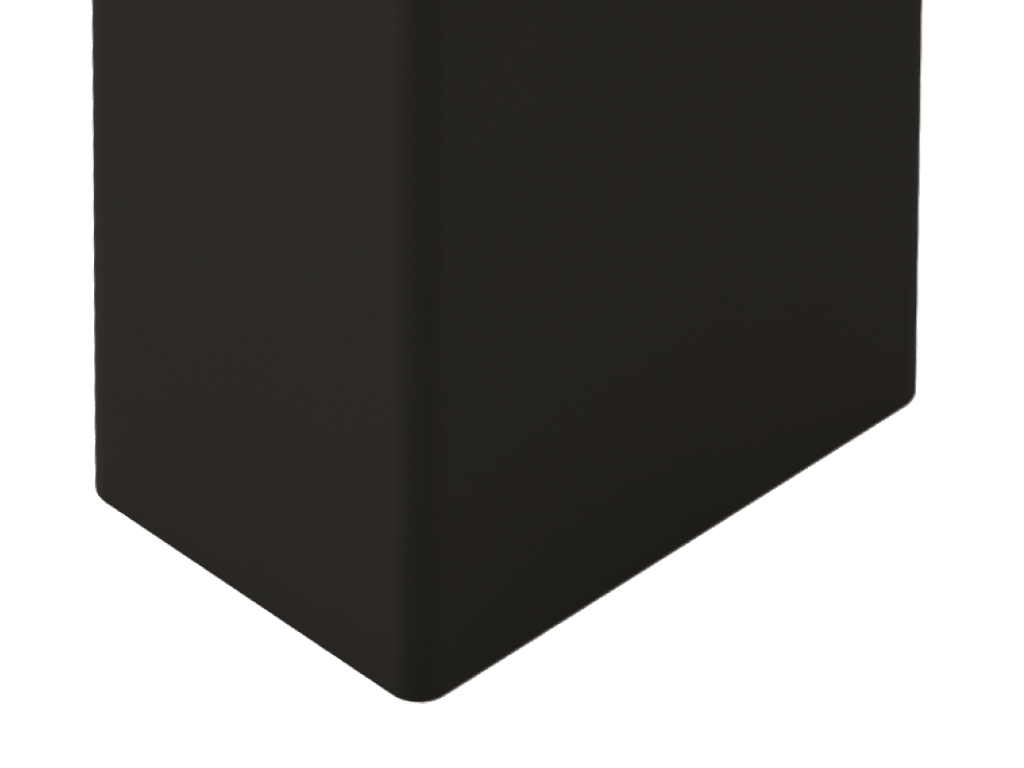

Стойка из стального листа толщиной 1,5 мм

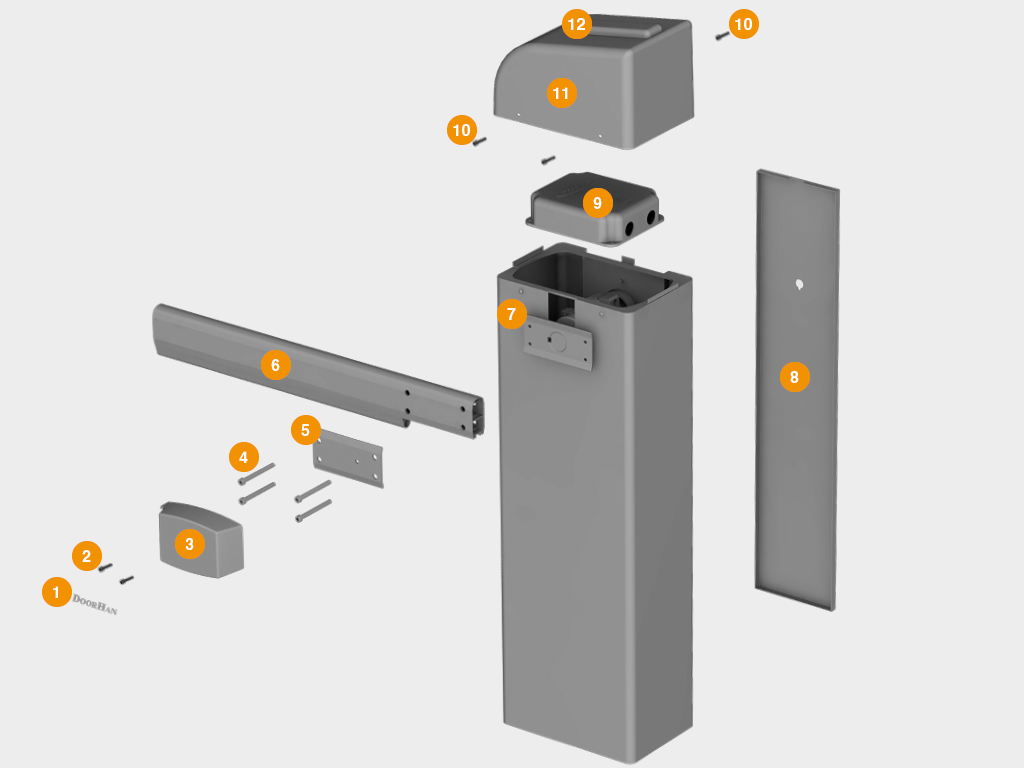

Конструкция Печать раздела
1. Нaкладка на кожух стрелы с логотипом
2. Болты с внутренним шестигранником
3. Кожух стрелы
4. Болты с внутренним шестигранником
5. Пластина крепления стрелы
6. Стрела от 4 до 6 м (опционально)
7. Стойка шлагбаума
8. Боковая крышка
9. Блок управления
10. Болты с внутренним шестигранником
11. Верхняя крышка корпуса
12. Светодиодная лампа
Способы монтажа Печать раздела
 |

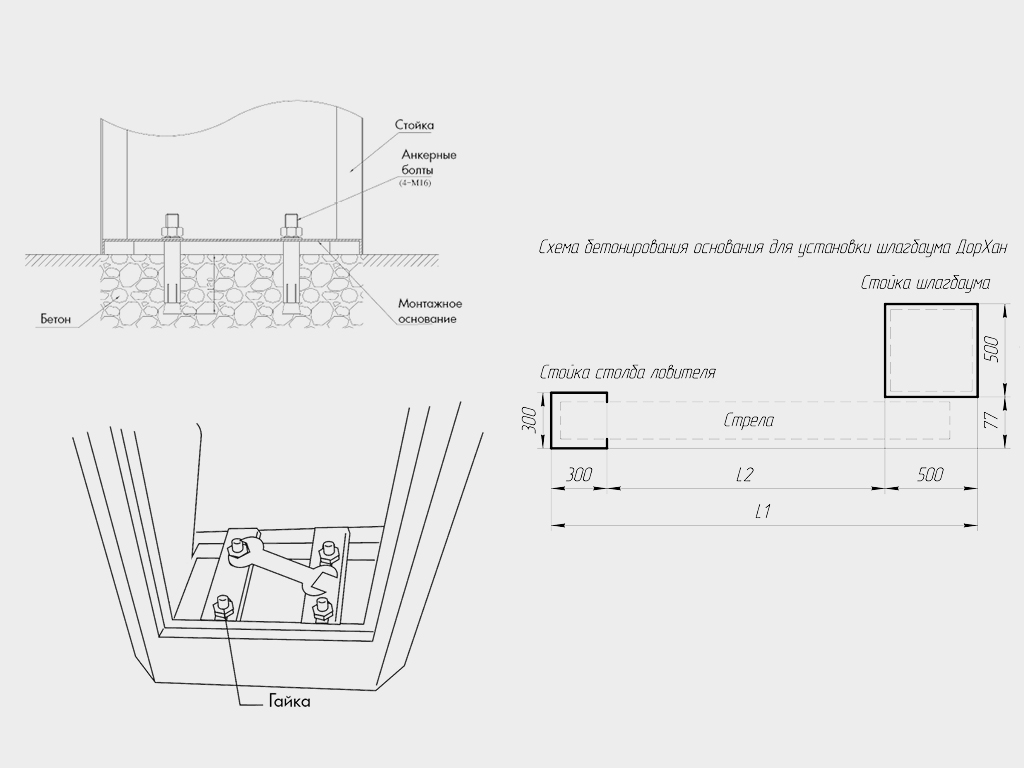

Устанавливается на бетонируемое основание с помощью aнкерных болтов. |
Базовая комплектация Печать раздела
 |

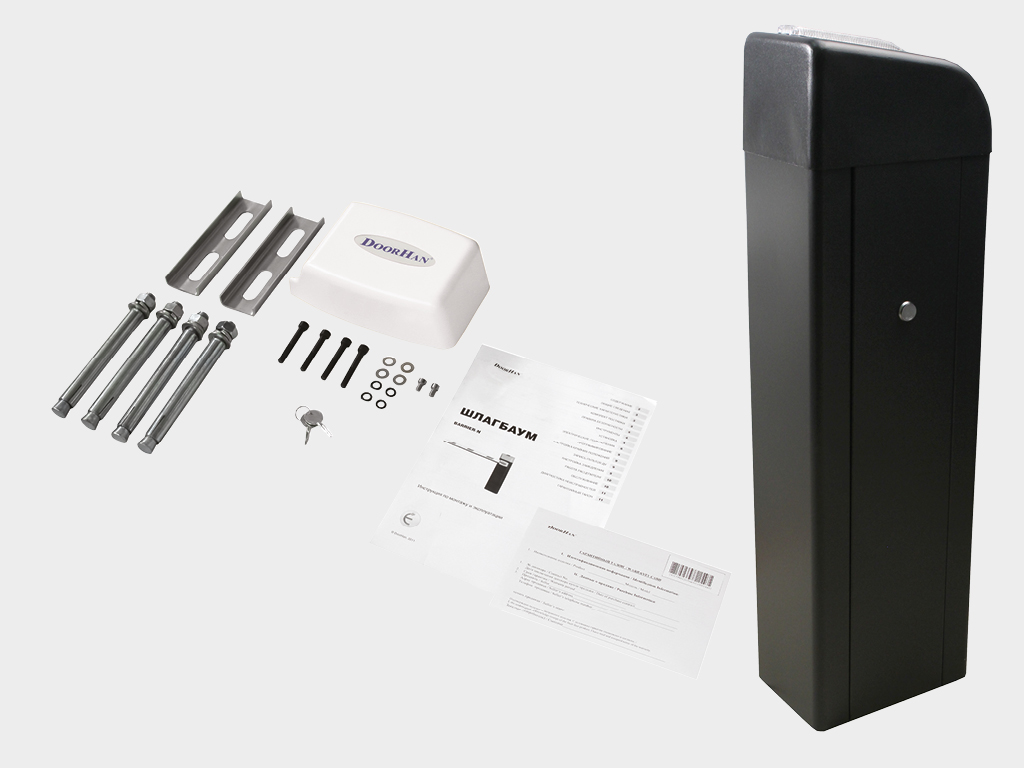

Стойкa шлагбаума со встроенным блоком управления, крепежные элементы, пружина. |
Дополнительная комплектация Печать раздела
 |

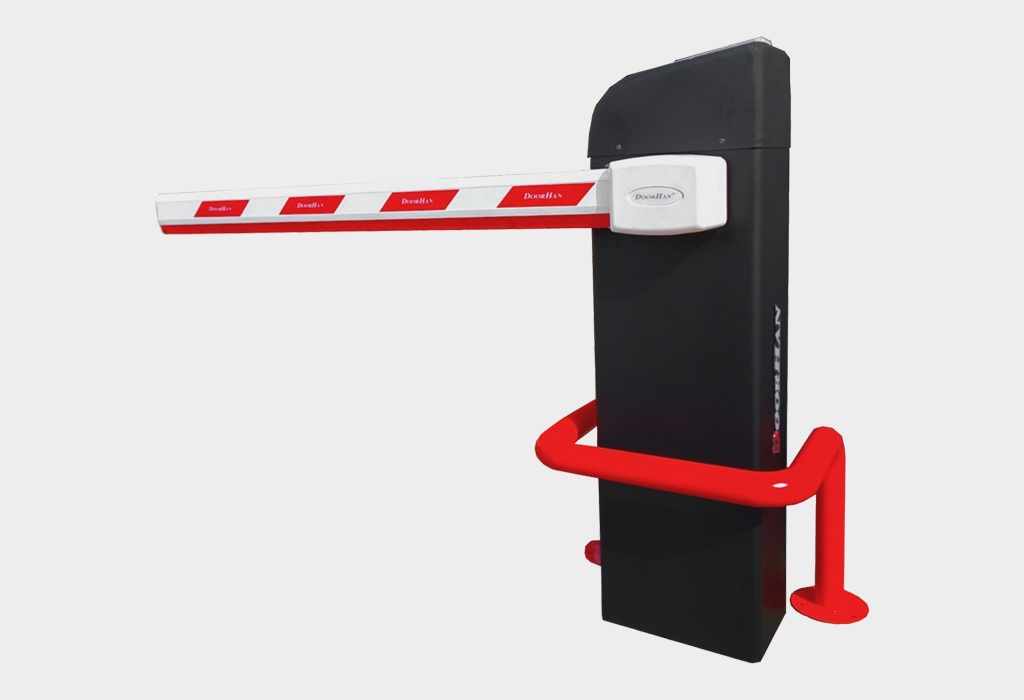

Защитное ограждение шлагбаума серии br-protect (br-защита). |
 |

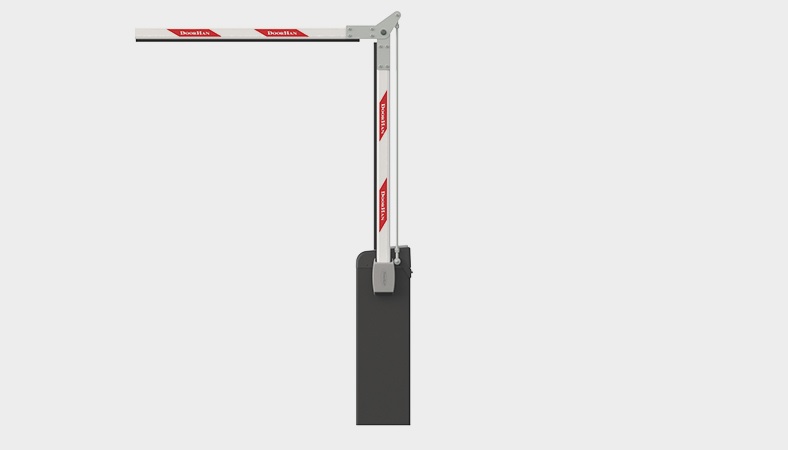

Комплект крепления складной стрелы foldingkit (складывающийся комплект) |
 |

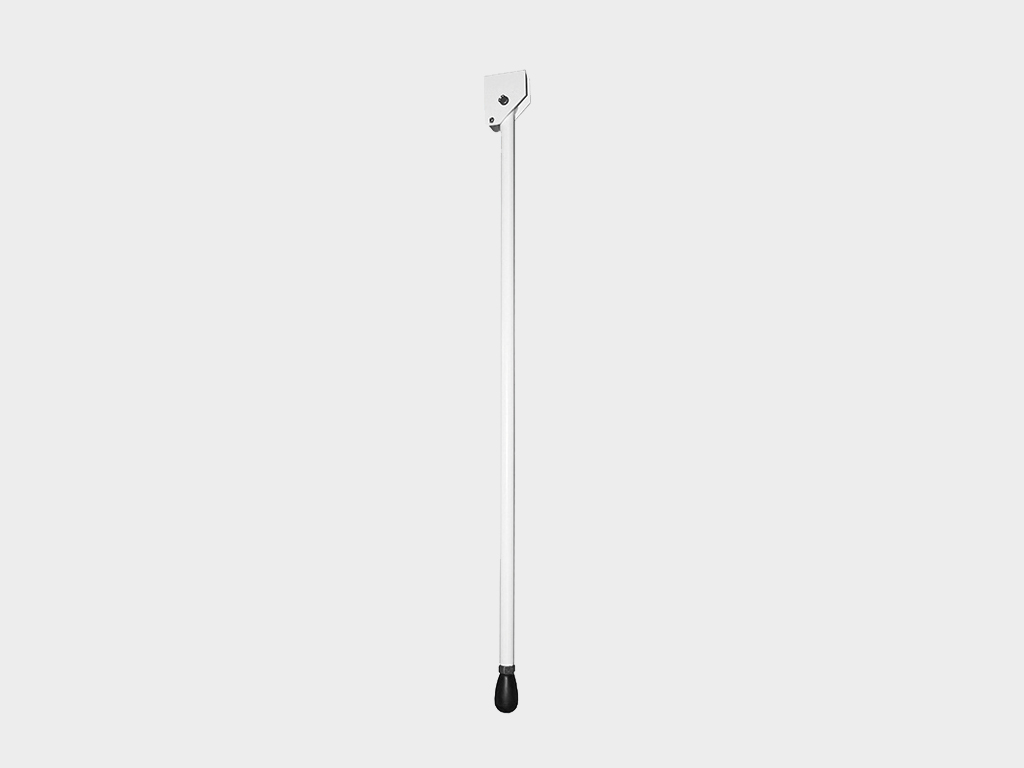

Шарнирная опора стрелы шлагбаума, крепящаяся на окончание стрелы. |
 |

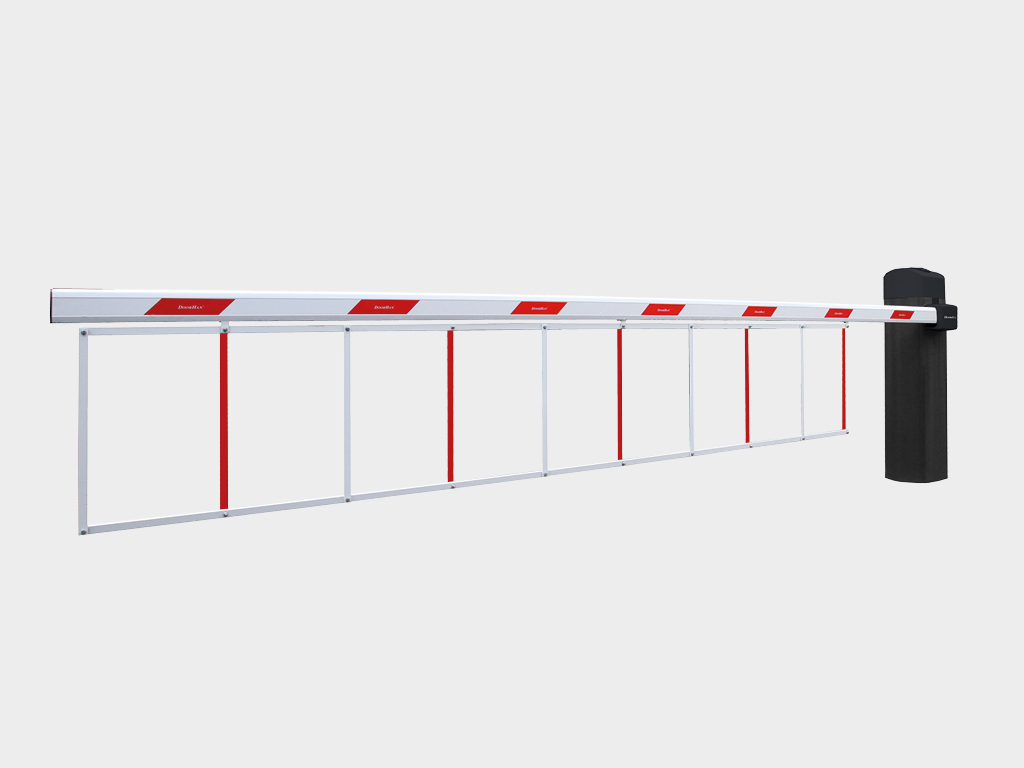

Юбочный комплект для прямоугольной стрелы. |
 |
Комплект крепления круглой стрелы шлагбаума. |
 |

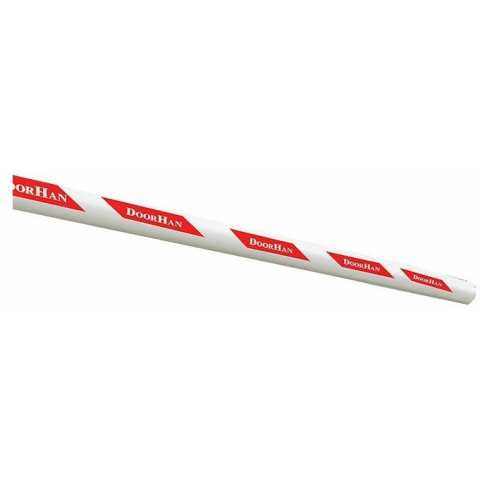

Круглая стрела серии boom-toll (стрела скоростная) длиной 4 метра используется для шлагабумов серий toll (скоростной) и barrier-pro-rpd (барьер-про-rpd) совместно с устройством крепления стрелы серии dhbr-00-10. |
 |

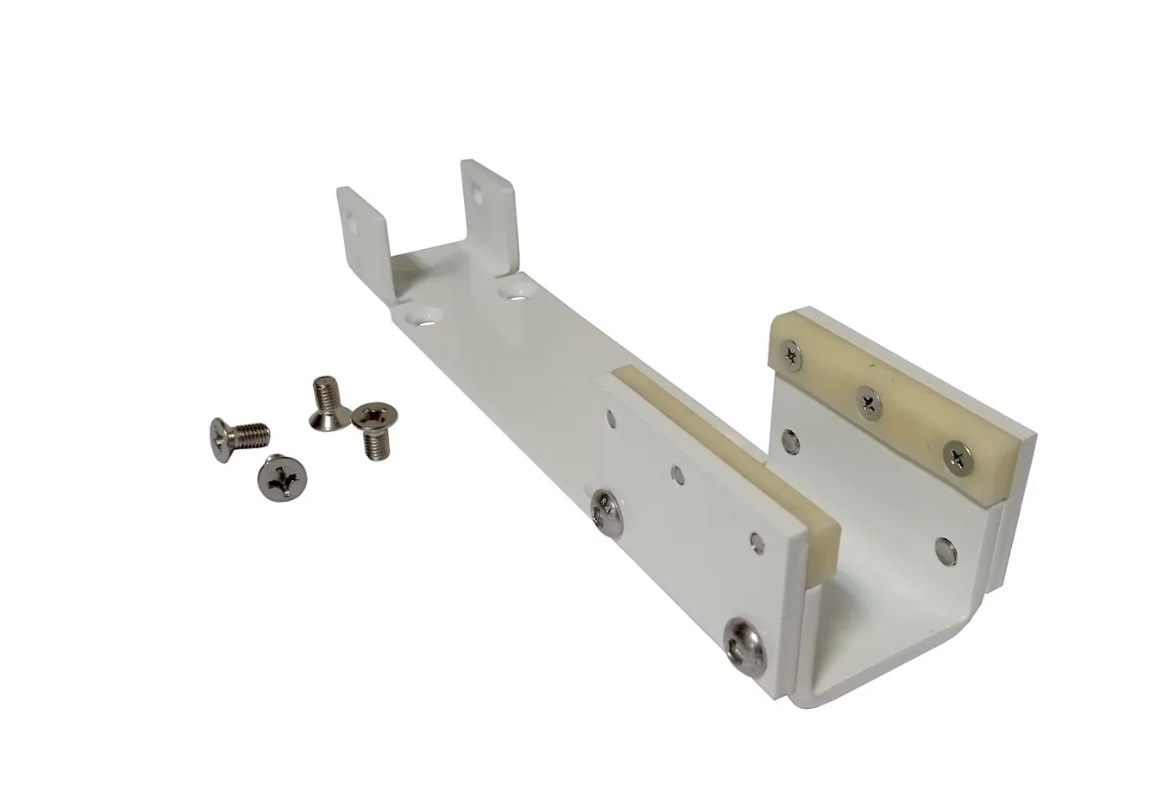

Данное устройство крепления стрелы используется для установки стрелы серии boom-toll (стрела скоростная) длиной 4 метра на шлагмаум barrier-pro-rpd (барьер-про-rpd). |
 |
WI-FI-модуль (вайфай-модуль) для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
 |

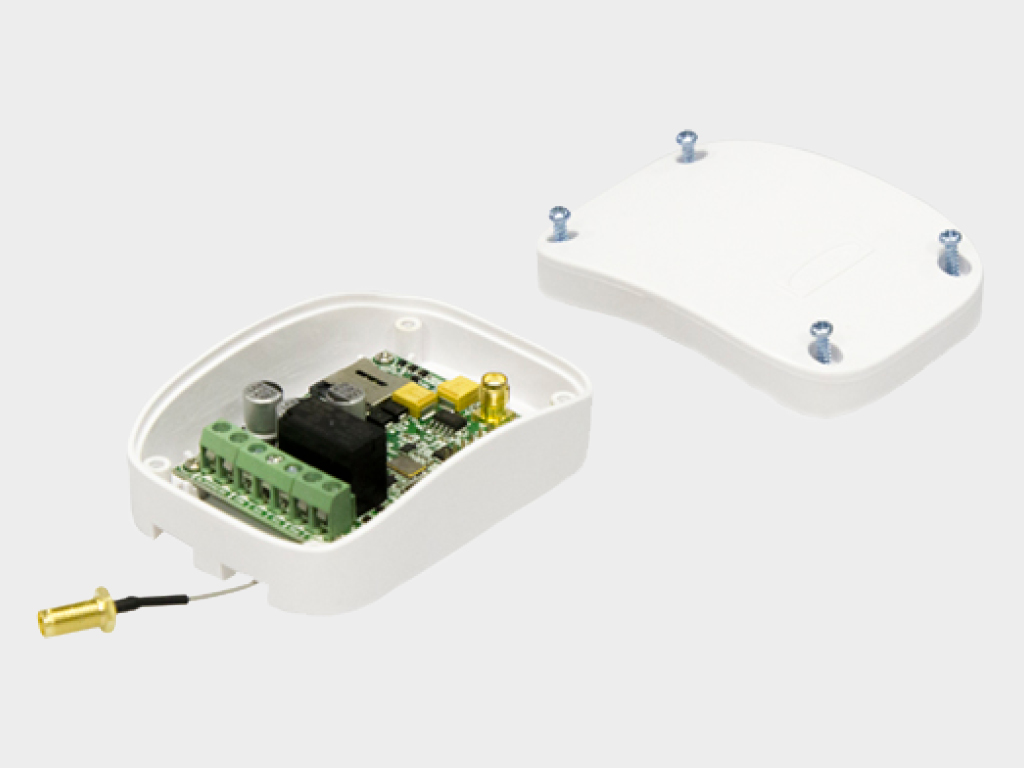

GSM-модуль для приема сигнала с мобильного телефонa и передачи управляющей команды для запуска электропривода. |
 |

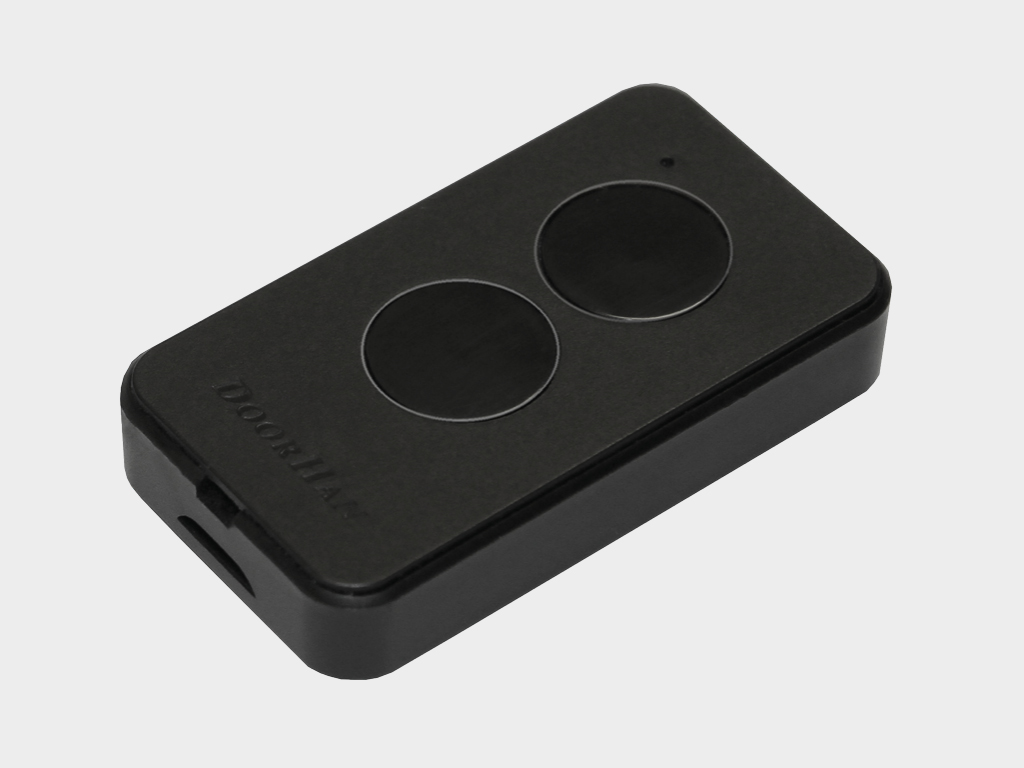

Пульт 2-канальный серии transmitter 2-pro (трансмиттер 2-про) для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами. |
 |

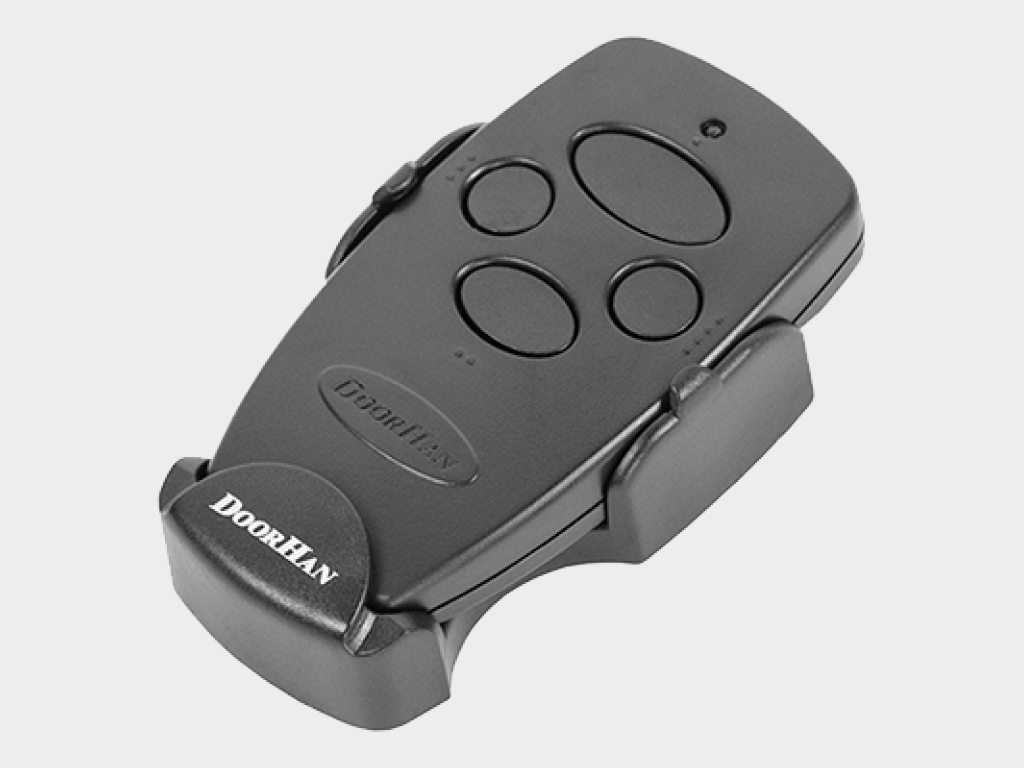

Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами. |
 |

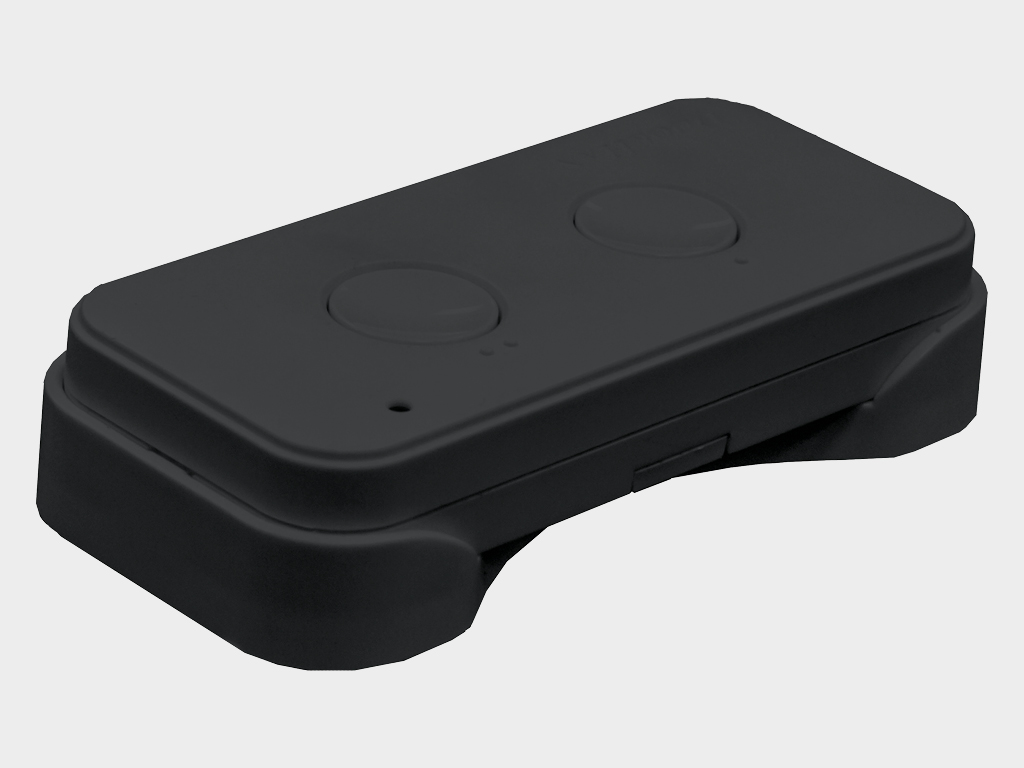

Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |

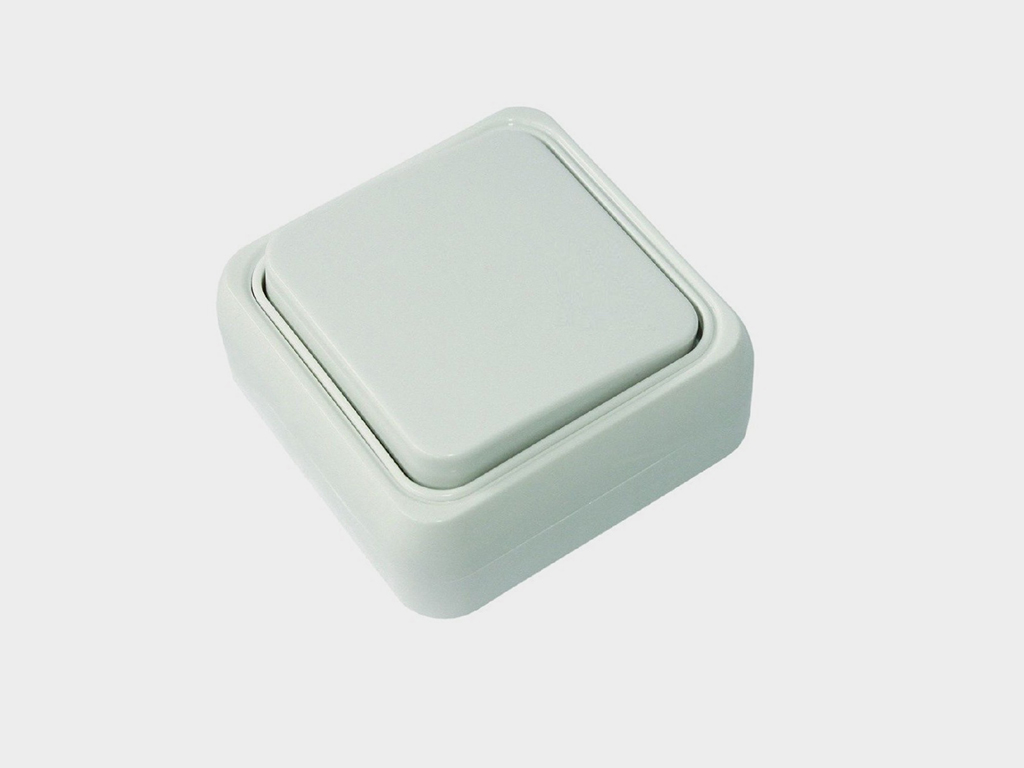

Выключатель клавишный (одна кнопка) серии switch (переключатель) для подачи управляющей команды на блок управления приводом. |
 |

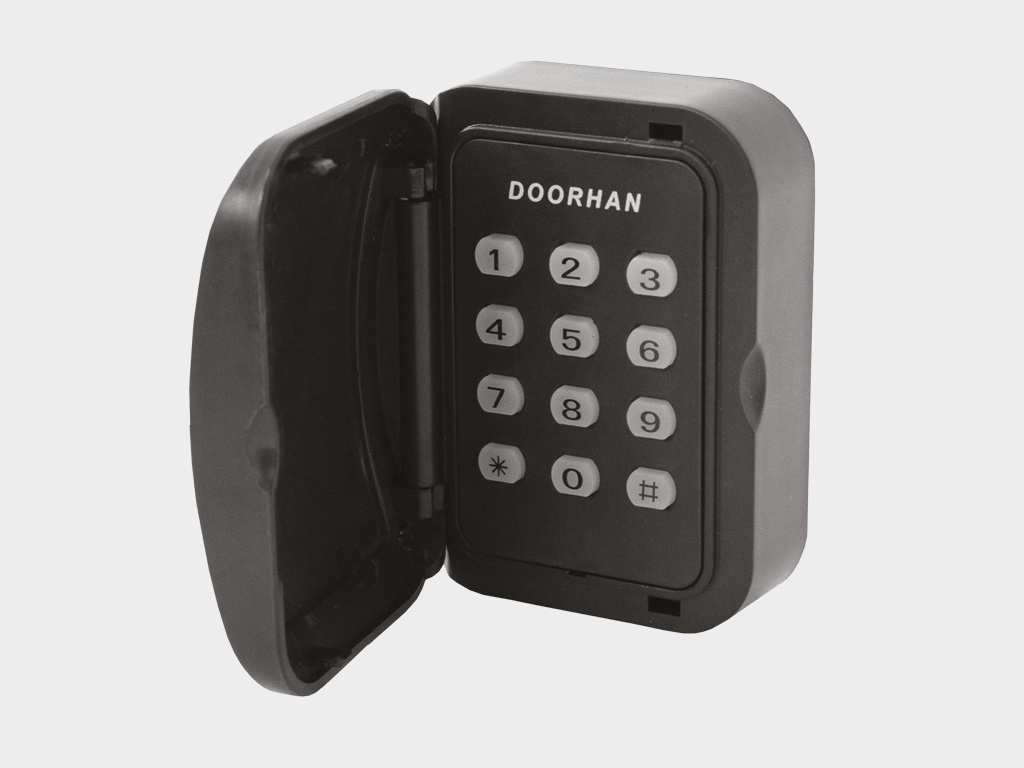

Клавиатура кодовая беспроводная серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |

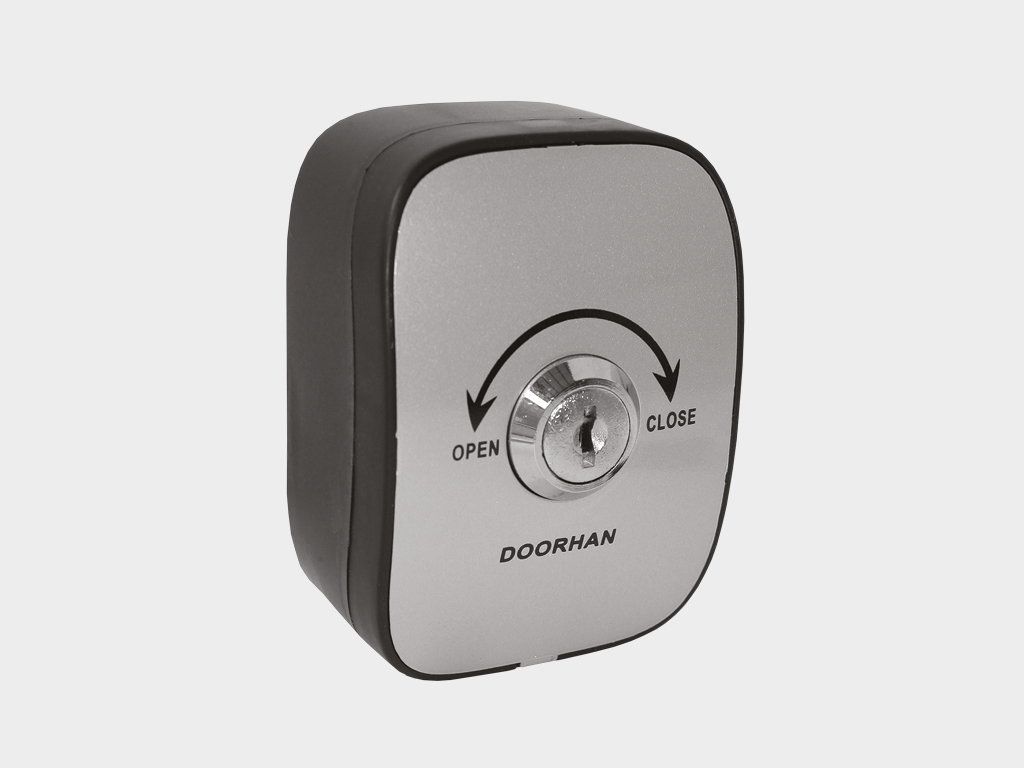

Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |

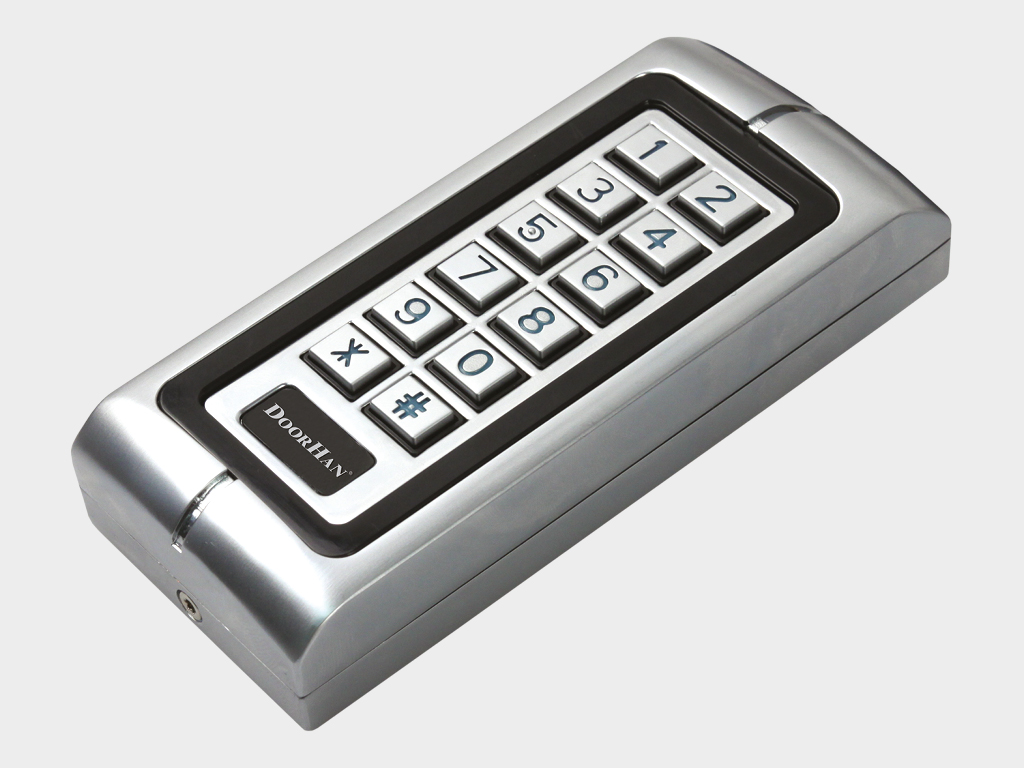

Антивандальная кодовая клавиатура keycode (ключ-код) для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |

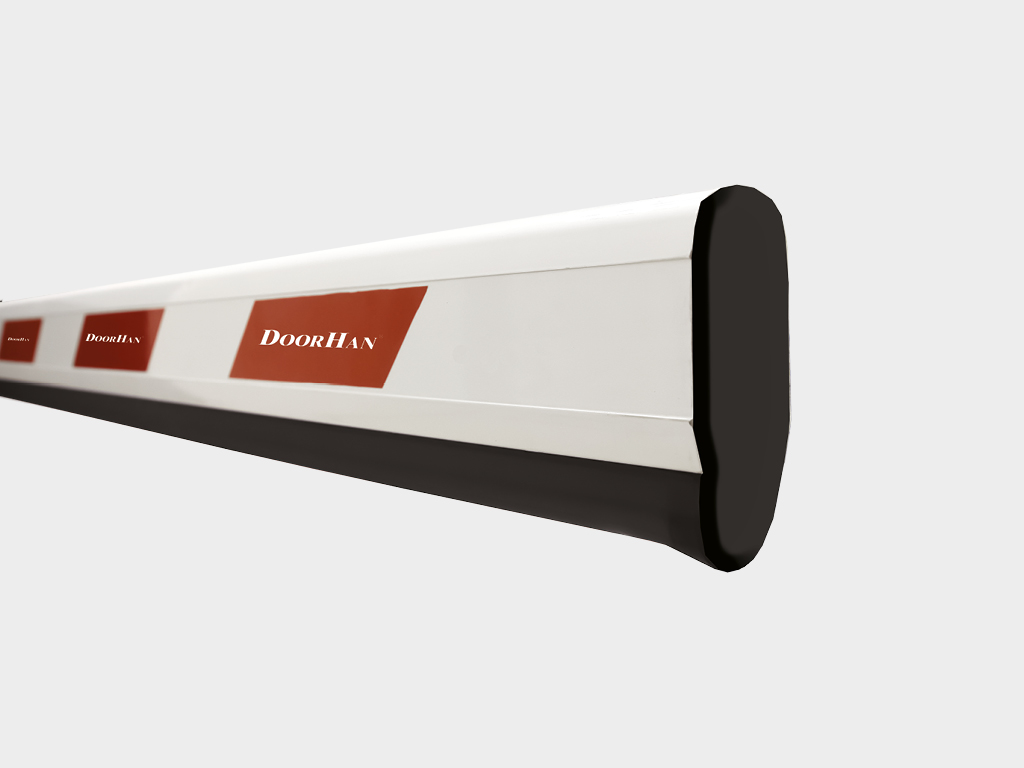

Стрела прямоугольная длиной от 3 до 6 м. |
 |

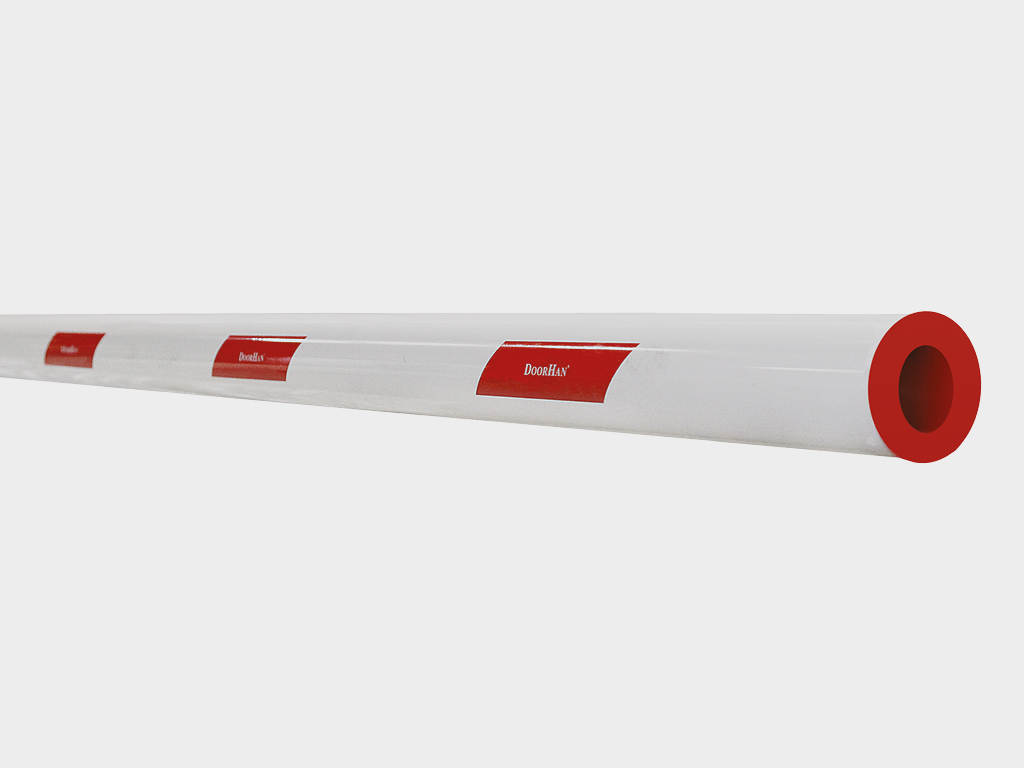

Стрела круглая длиной от 3 до 6 м (кратность длины – 1 м, диаметр – 85 мм, алюминий тощиной 1,9 мм). |
 |

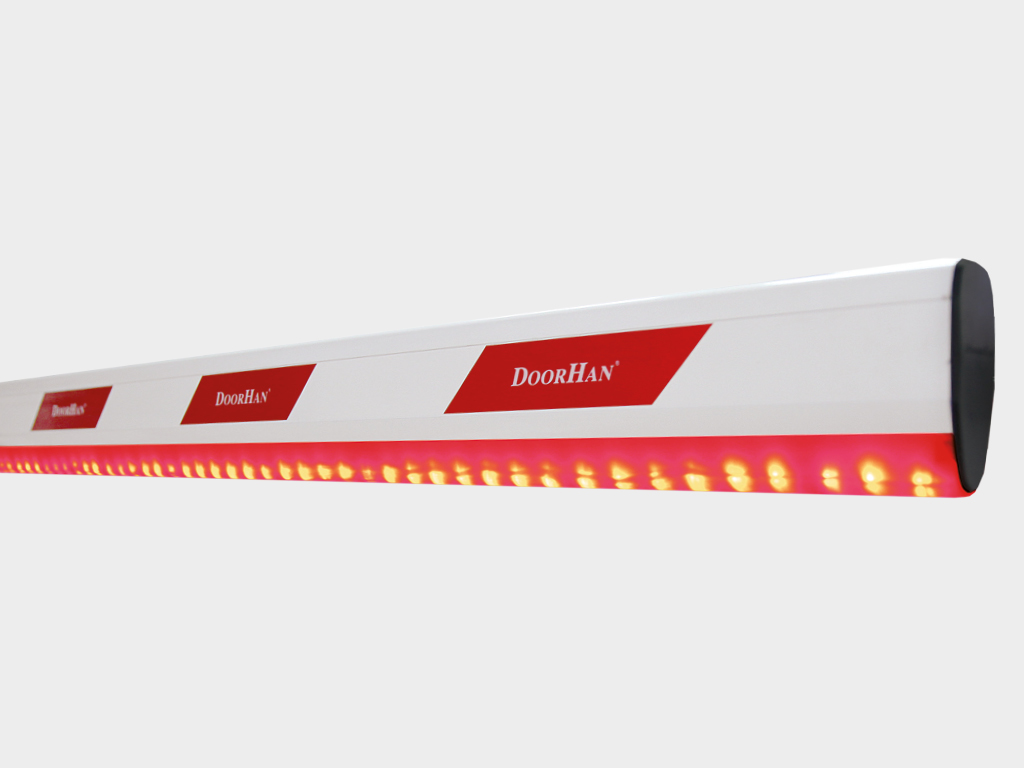

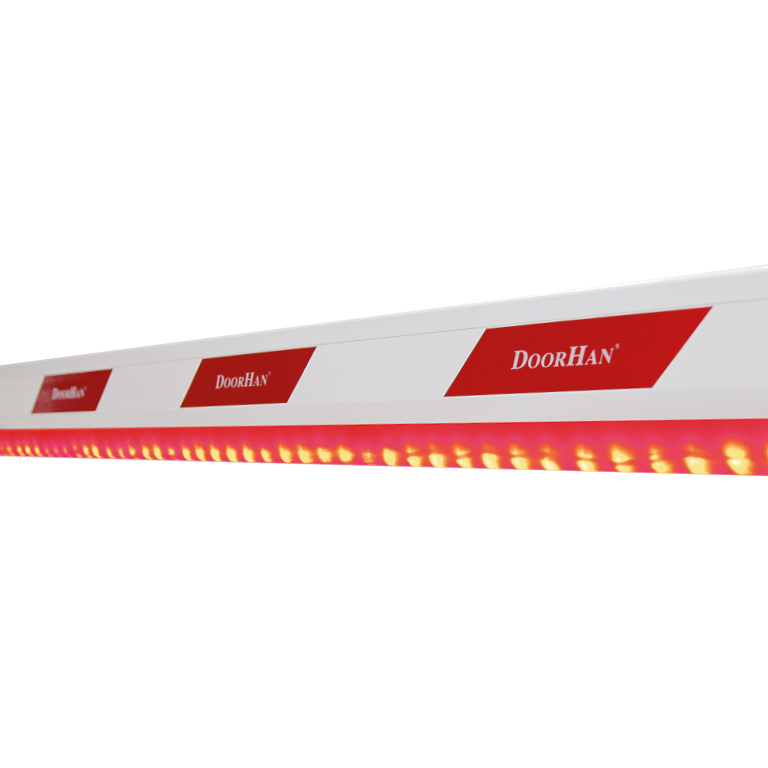

Стрела прямоугольная с подсветкой длиной от 3 до 6 м (кратность длины – 1 м). |
 |

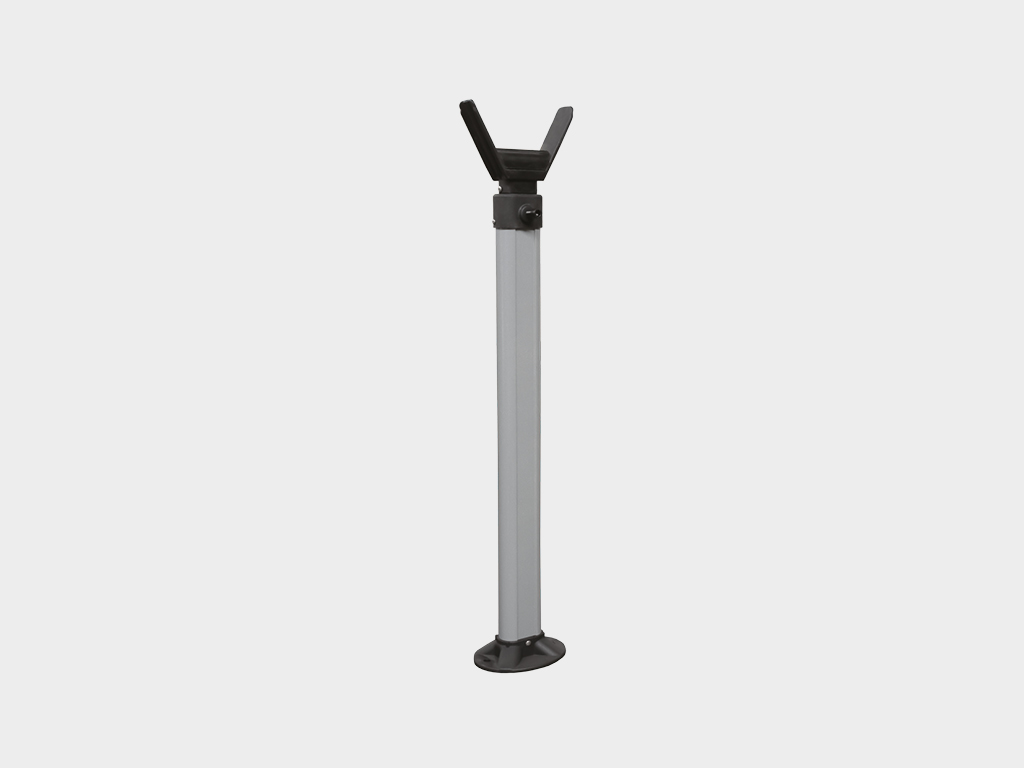

Ловитель для стрелы шлагбаума с регулировкой высоты ловителя. |
 |

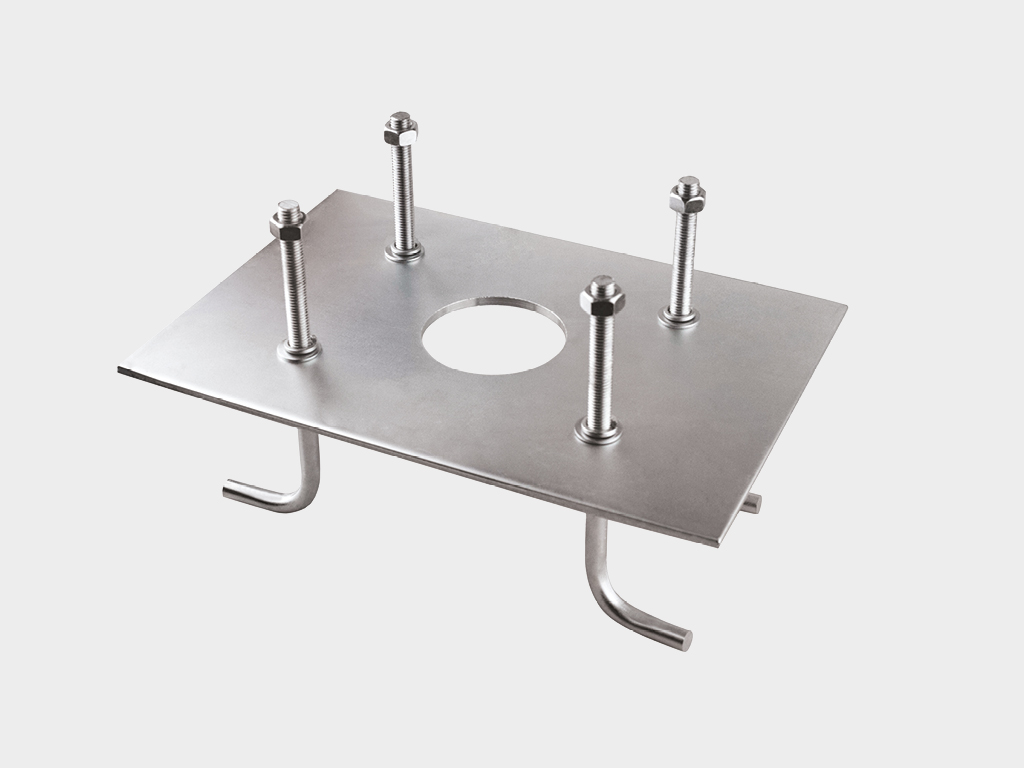

Монтажное основание для бетонирования. |
 |

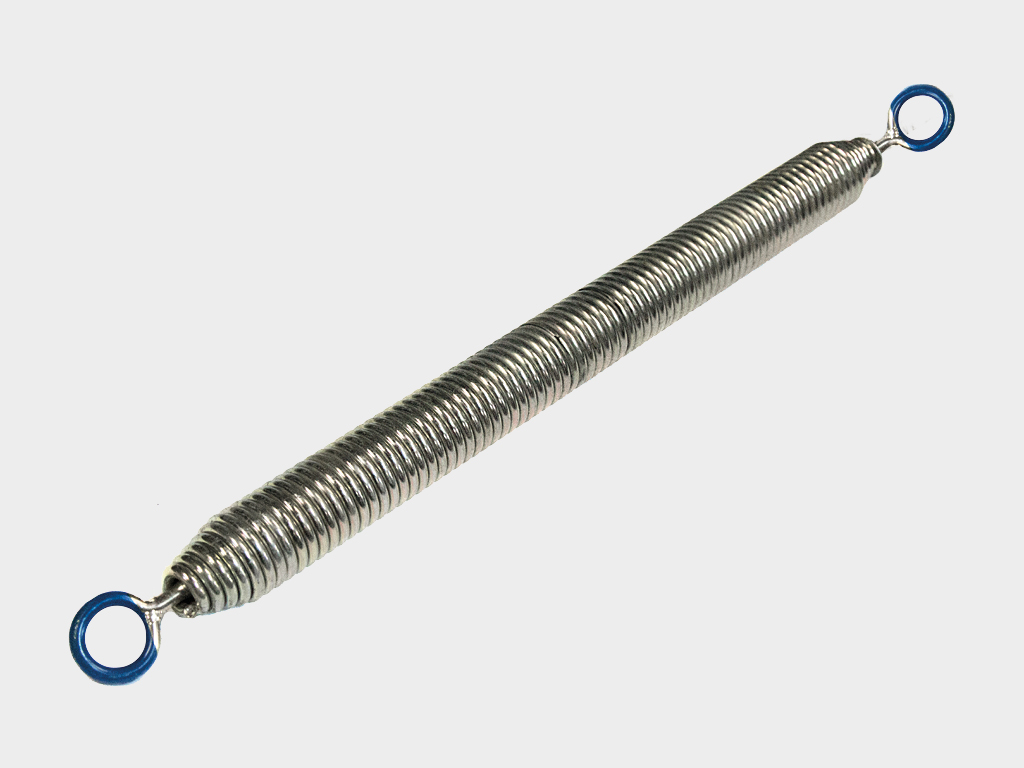

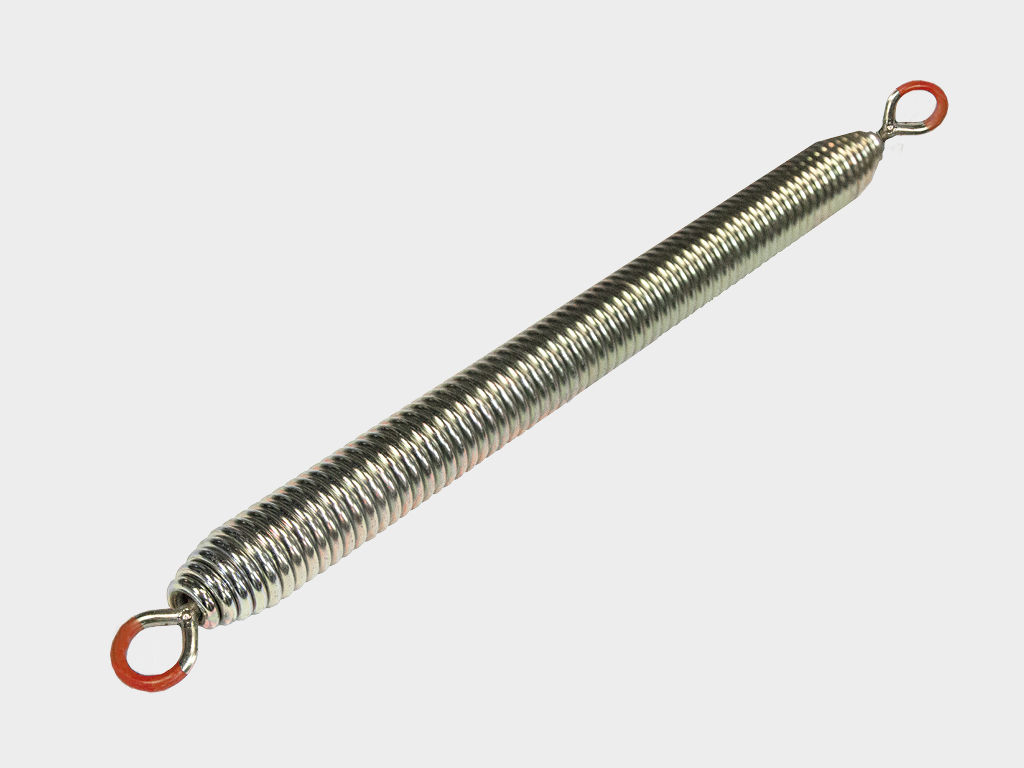

Пружина балансировочная серии br-11pro. |
 |
Пружина балансировочная серии br-13pro. |
 |

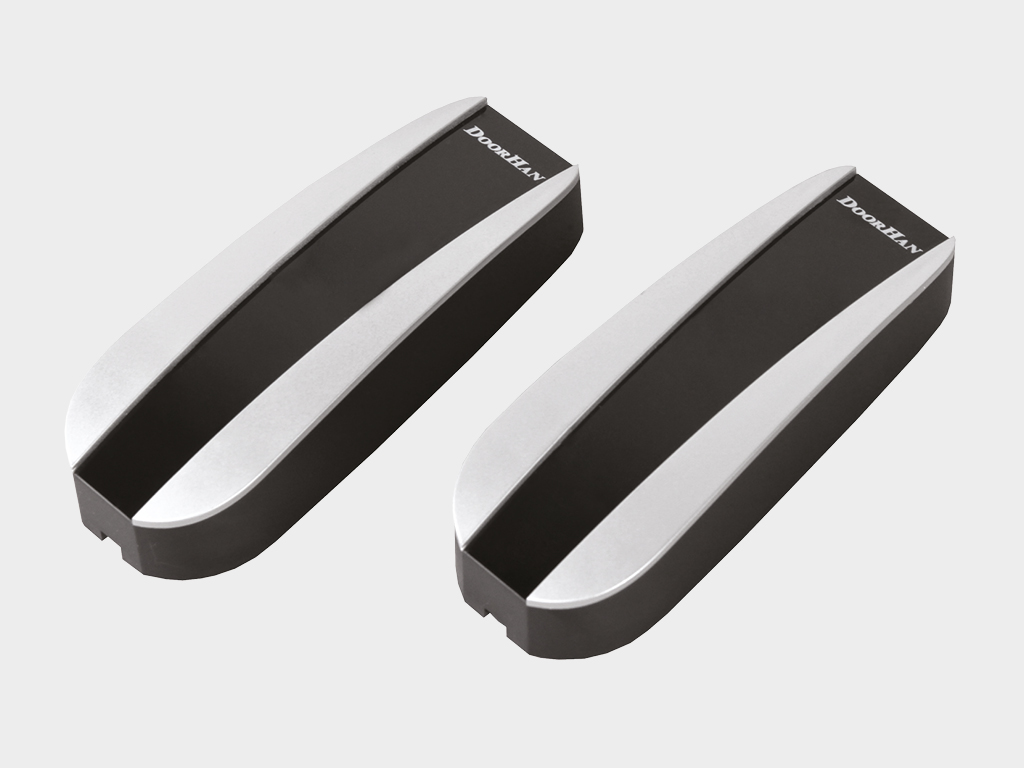

Фотоэлементы серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемникa. |
 |

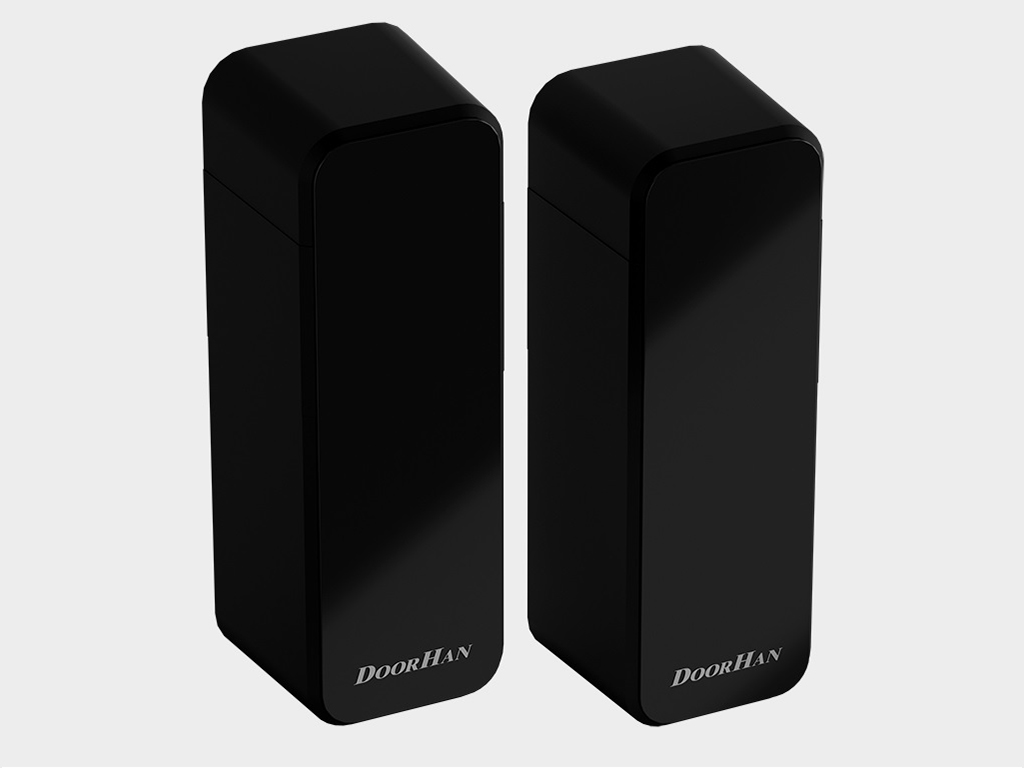

Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про), состоящие из инфракрасного передатчика и приемника. |
 |

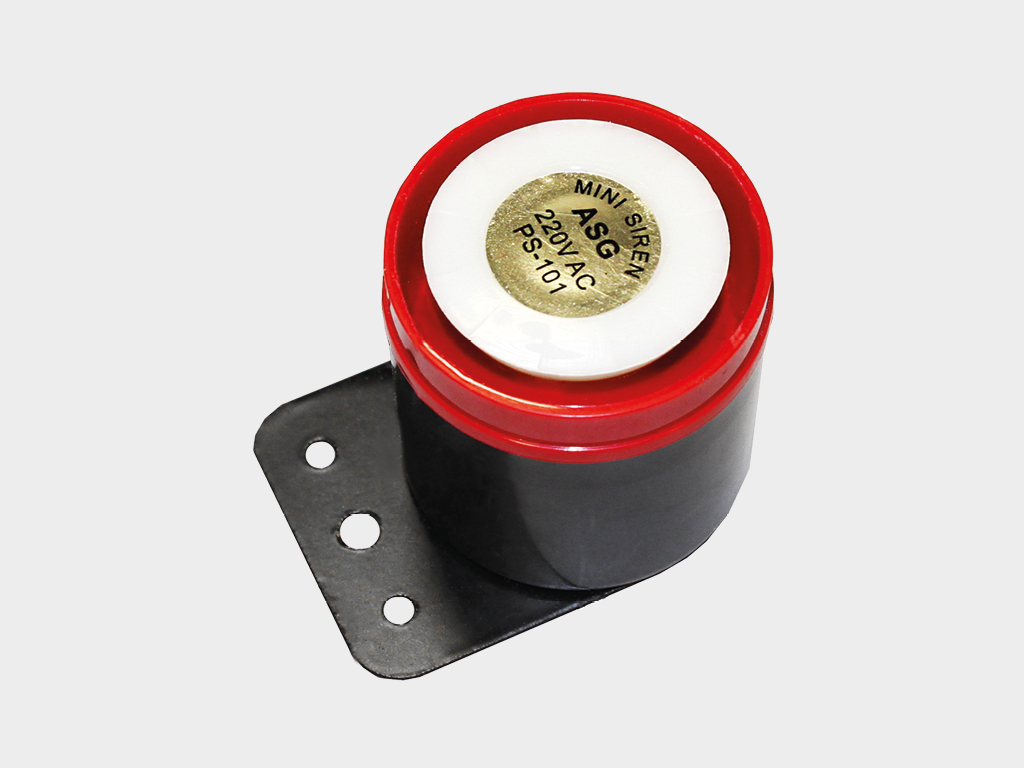

Звуковой сигнал серии sirena (сирена) для звукового оповещения движения ворот. |
 |

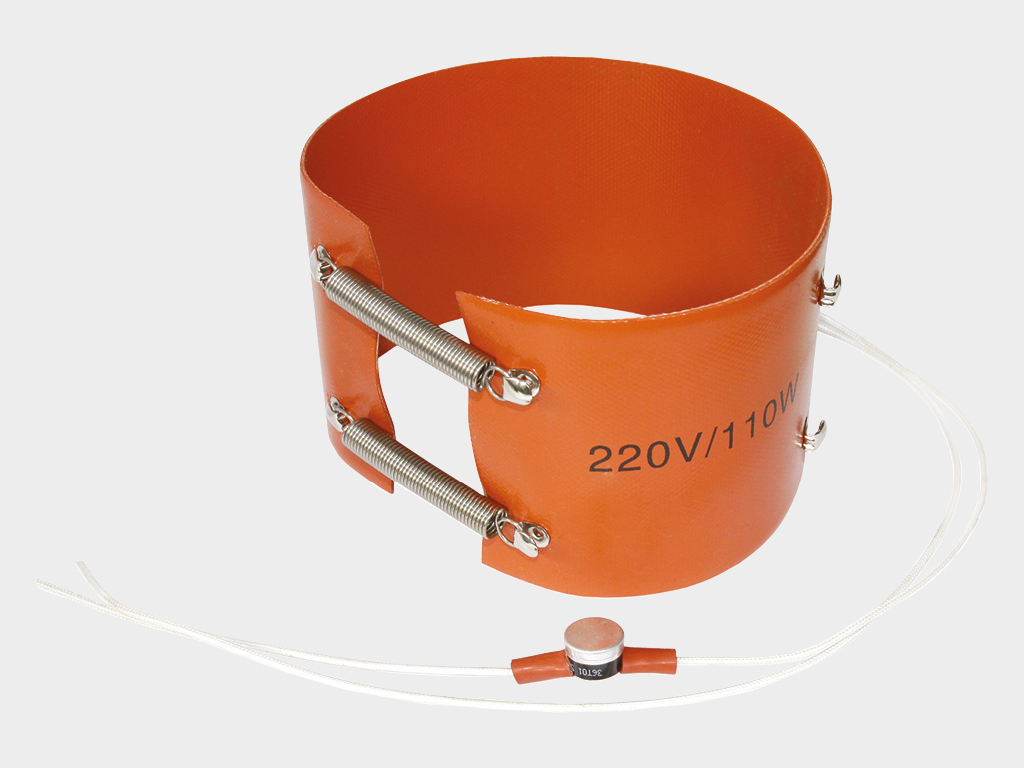

Обогреватель серии heater (нагреватель) предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур. |
 |
Приемник внешний одноканальный серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
 |
Сигнальная лампа серии lamp-pro (лампа-про) для оповещения движения ворот. |
 |

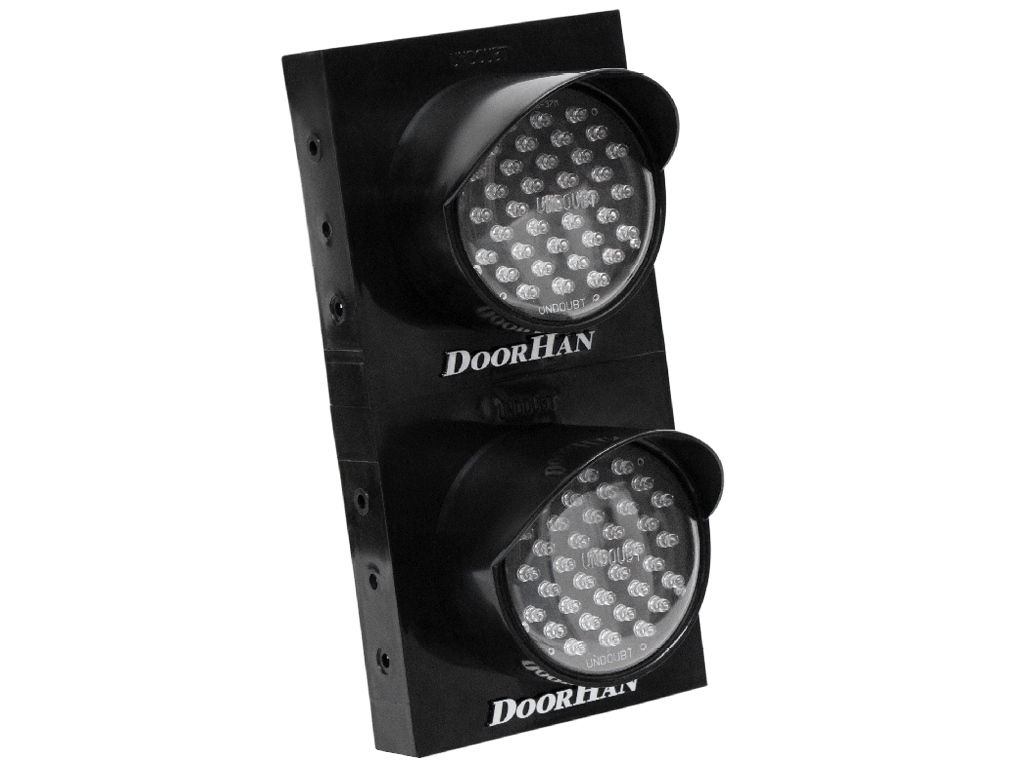

Сфетофор серии tl-led для обеспечения безопасности использования автоматических устройств, ограничивающих доступ. |
 |

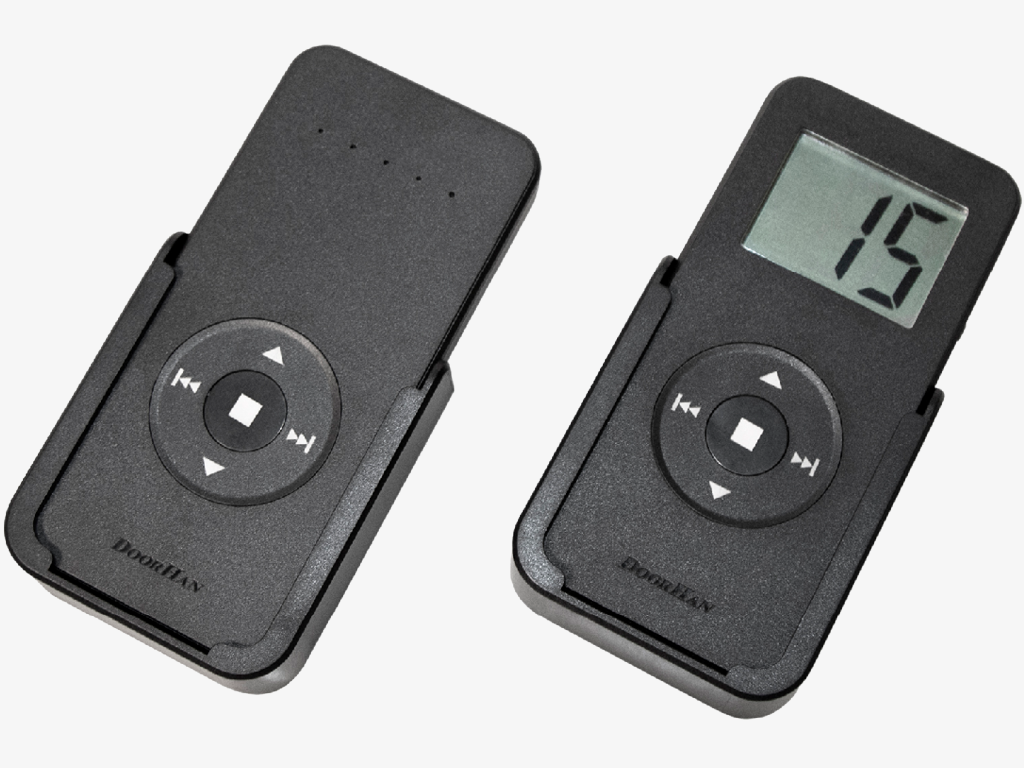

Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Длина стрелы, м | 3 *; 4 *; 5; 6 | * Для серии barrier-pro-rpd (барьер-про-rpd) |
| Напряжение питания, В | 220–240 | |
| Мощность, Вт | 300 | |
| Диапазон рабочих температур, °С | -40...+55 | |
| Максимальное время открывания/закрывания, сек | 6/2 * | * Для серии barrier-pro-rpd (барьер-про-rpd) |
| Класс защиты IP | 54 | |
| Интенсивность использования, % | 70 (при температуре t = 20 °С) |
Условия эксплуатации продукции Печать раздела
1. На протяжении всего пути движения стрела не должна соприкасаться с посторонними предметами и должна проходить как минимум на расстоянии 2 м от воздушных линий электропередач.
2. Стойкa устанавливается на бетонируемую поверхность.
3. Глубинa бетонирования зависит от грунта и глубины промерзания почвы.
4. В месте установки не должно быть труб и электрических кабелей.
Упаковка Печать раздела
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Пленка, пенопласт, картонная коробкa |
| Длина, мм | 1 200 |
| Ширина, мм | 390 |
| Высота, мм | 295 |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности шлагбаума сроком на 3 года с момента приобретения в концерне DoorHan. Дилерам предоставляется право изменить срок гaрантии.
Дополнительное описание Печать раздела
Светодиодная лампа в новом исполнении служит для обеспечения безопасности при работе шлагбаума.
Многофункциональный блок управления позволяет подключить множество аксессуаров, что дает возможность использовать его в составе любых парковочных систем.
Максимальную устойчивость к агрессивной окружающей среде обеспечивает оцинковка корпуса шлагбаума.
Специальный механизм расцепления позволяет поднимать и опускать стрелу вручную при отсутствии электроэнергии.
Чертежи Печать раздела
| Габаритный чертеж |
Паспорта и сертификаты Печать раздела
| Декларация соответствия | |
| Паспорт | |
| Сервисная книжка |
Инструкции Печать раздела
BIM модели Печать раздела
| Шлагбаумы серии barrier-pro/barrier-pro-rpd (барьер-про/барьер-про-rpd) | |

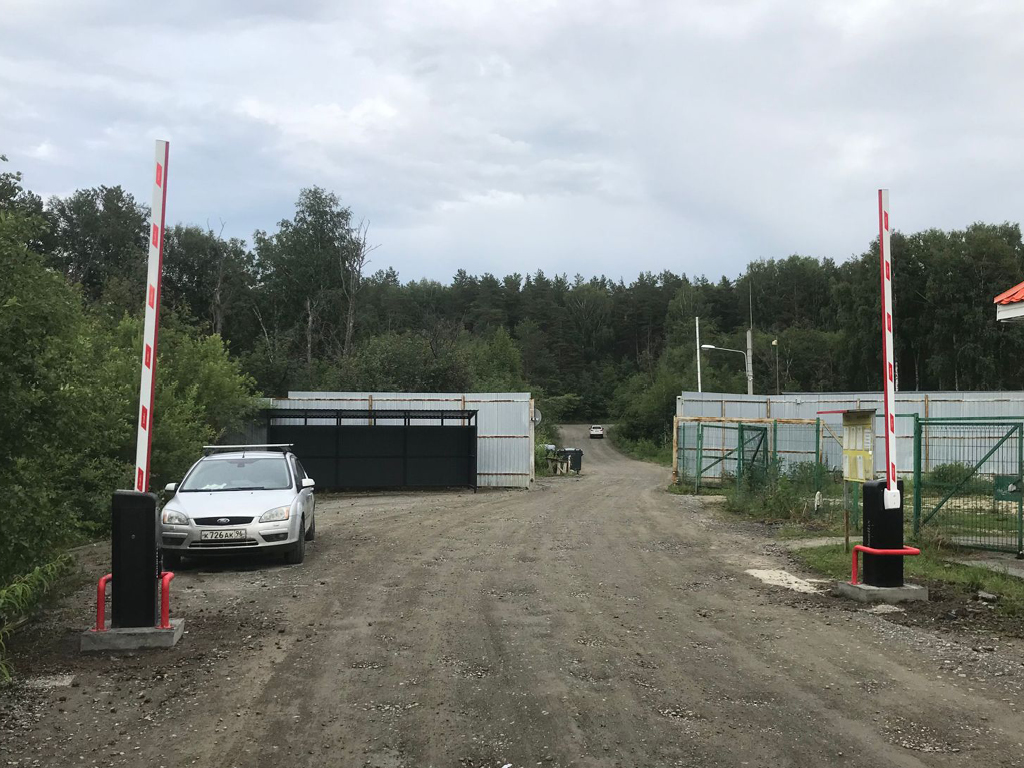

Портфолио реализованных объектов Печать раздела
