Балконная система DH-BS40

ТИП ПРОДУКЦИИ: Проектный

Серия DH-BS40 предназначена для комплексного остекления фасадов жилых и общественных зданий, а также остекления балконов и лоджий. Ограждающие конструкции серии DH-BS40 служат для защиты от внешних атмосферных воздействий (дождя, ветра, шума, пыли) и улучшают теплоизоляцию помещений. Основное направление применения системы — это жилые многоквартирные дома.

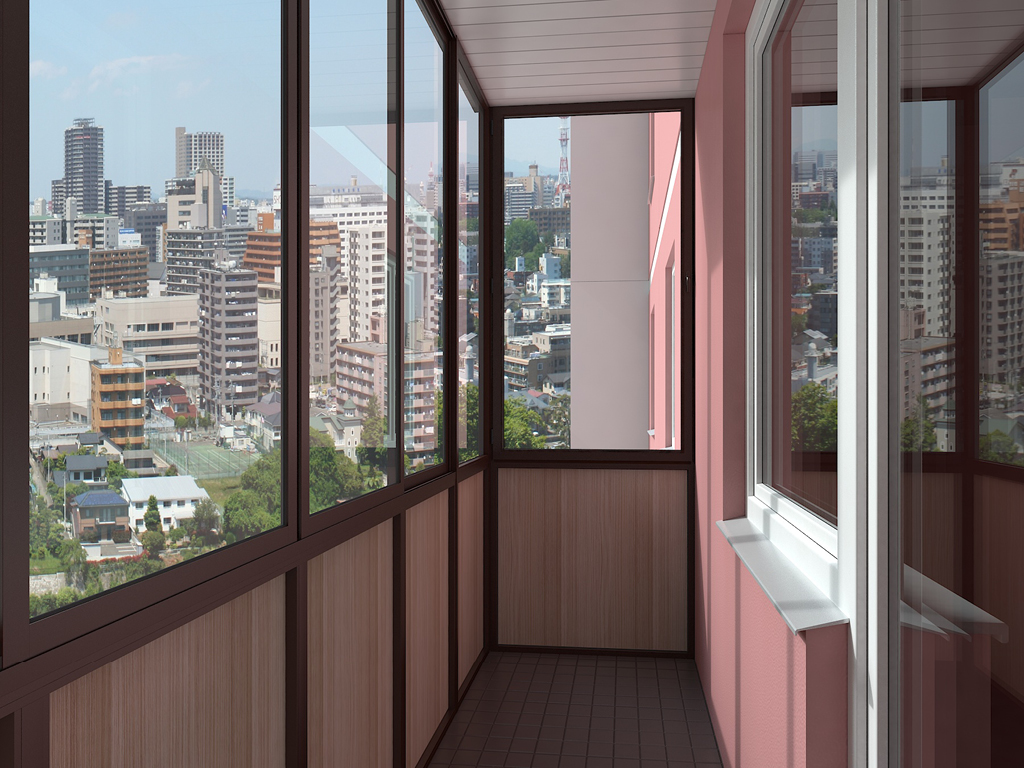

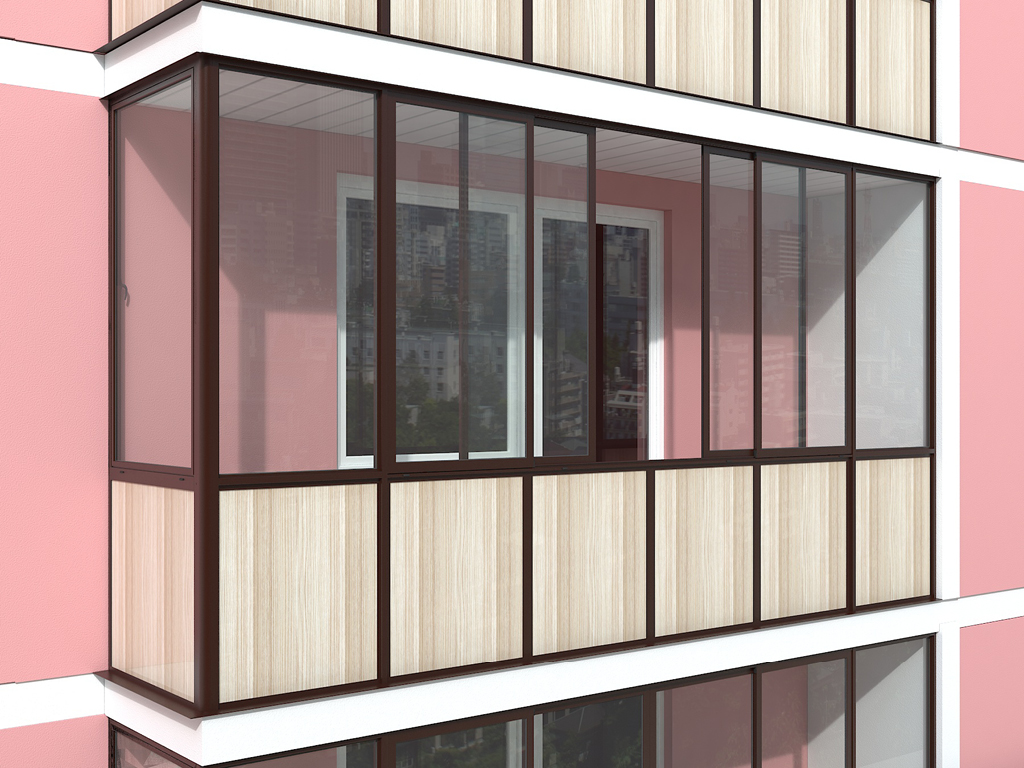

Балконная серия DH-BS40

Офисные здания и бизнес-центры

Многоквартирные и частные дома

Удобный монтаж

Монтаж элементов заполнения выполняется изнутри помещения.

Разнообразие видов заполнения

Возможна установка любых видов заполнения толщиной от 4 до 24 мм.

Продуманная дренажная система

В конструкции профилей предусмотрена система дренажных отверстий, которая позволяет отводить влагу и конденсат.

Разнообразие цветовых решений

Покраска в любой цвет по карте RAL обеспечивает широкий выбор архитектурных решений для объекта.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Дизайн заполнения

Заполнeние любого типа толщиной от 4 до 24 мм

Стандартные цвета

RAL 9016 (транспортный белый)

RAL 7016 (антрацитово-серый)

Параметр	Показатель
Высота конструкции, м	до 75
Ширина конструкции, м	определяется заказчиком, ограничений нет
Высота секции, мм	до 4 000
Шаг стоек, мм	до 1 200

1. Профиль рамы нижний

2. Профиль рамы боковой

3. Профиль створки раздвижной

4. Уплотнитель заполнения

5. Заполнение

6. Профиль стойки

7. Профиль створки распашной

8. Уплотнитель заполнения

9. Уплотнитель внешний

10. Профиль поворота 90 градусов

Параметры прoема:
Н1, H2 – высoта прoема (расстoяние от пола до верха проема);
В1, B2 – ширина проема (расстояние от левого края до правого края проема).
Замер проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина. На стадии замера следует также обратить внимание на следующие параметры: поверхность плоскостей проема должна быть ровной и гладкой; перепад уровня пола по всей длине проема должен составлять не более 1 мм на 1 м.

Требования к строительному объекту

Для качественного монтажа конструкции и для их надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными, допустимое отклонение – до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

На готовую несущую конструкцию, будь то металлокаркас, каркас здания и т. п. Обязательно соблюдение СНиП III-4−80 (в частности разделов 12 и 15), СНиП 12−04−2002 (в частности разделов 8, 10, 11), ГОСТ 30971-2002.

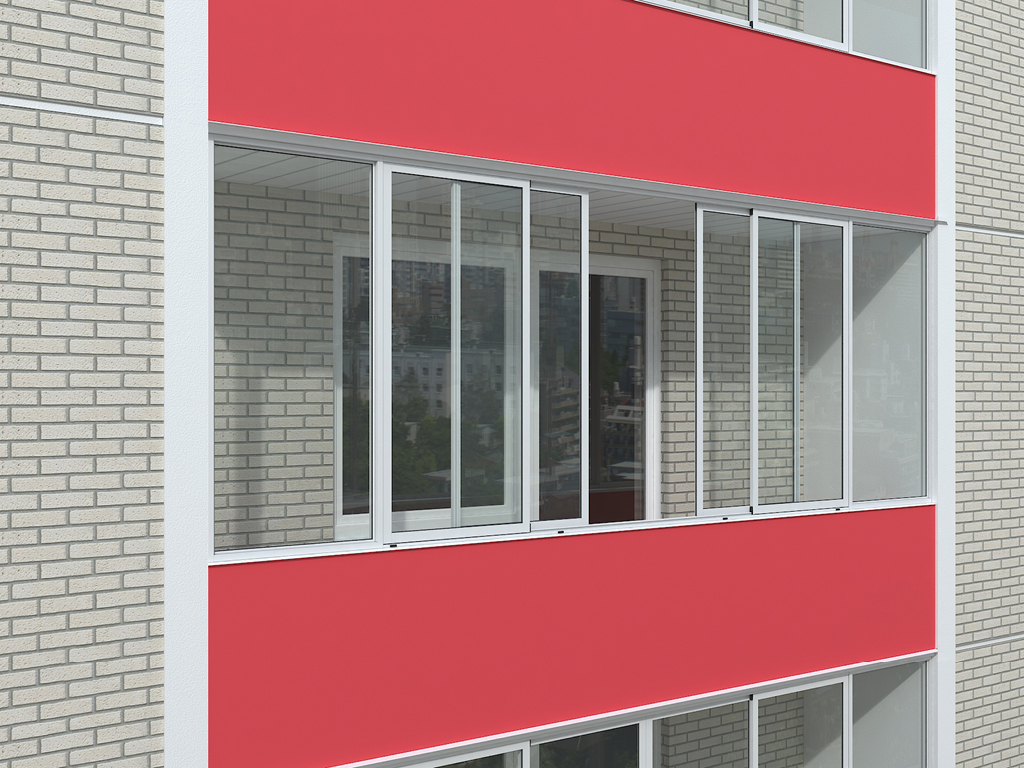

Раздвижные створки в проем

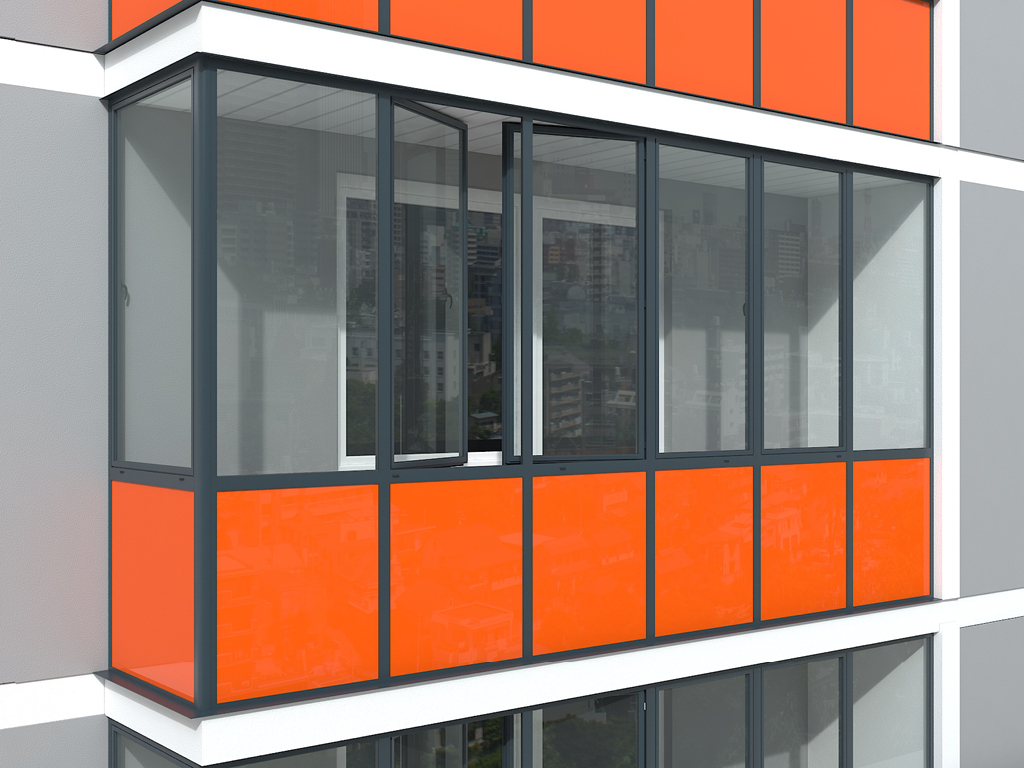

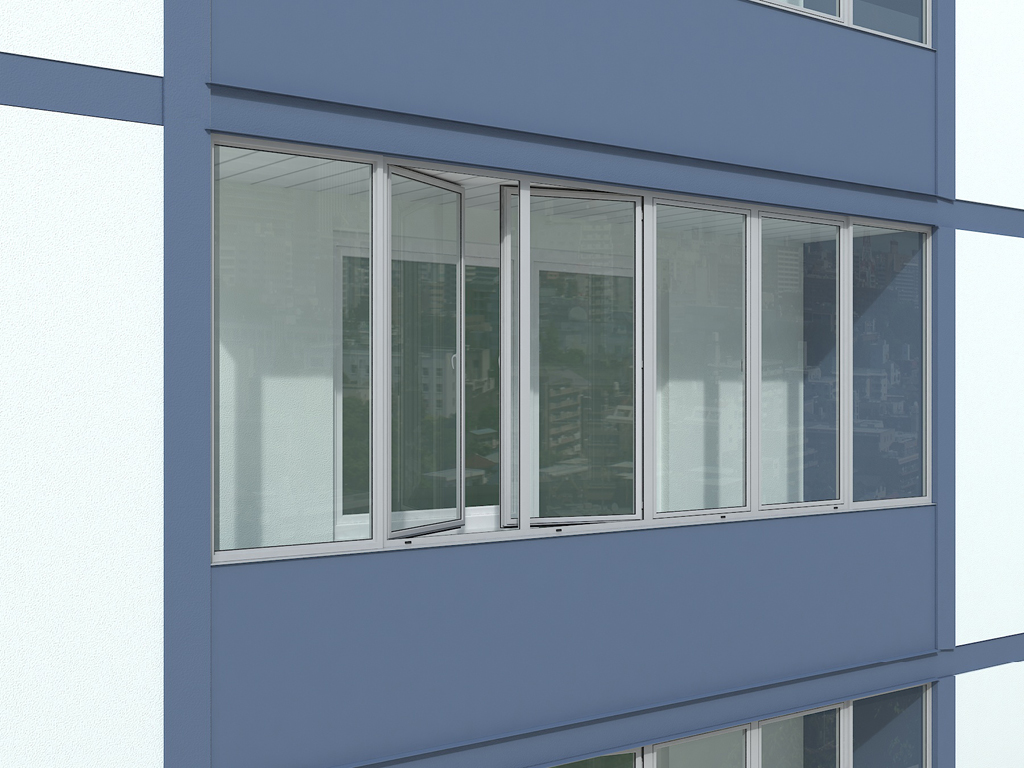

Распашные створки в проем

Раздвижные створки в витраж с возможностью поворота на 90 градусов

Распашные створки в витраж с возможностью поворота на 90 градусов

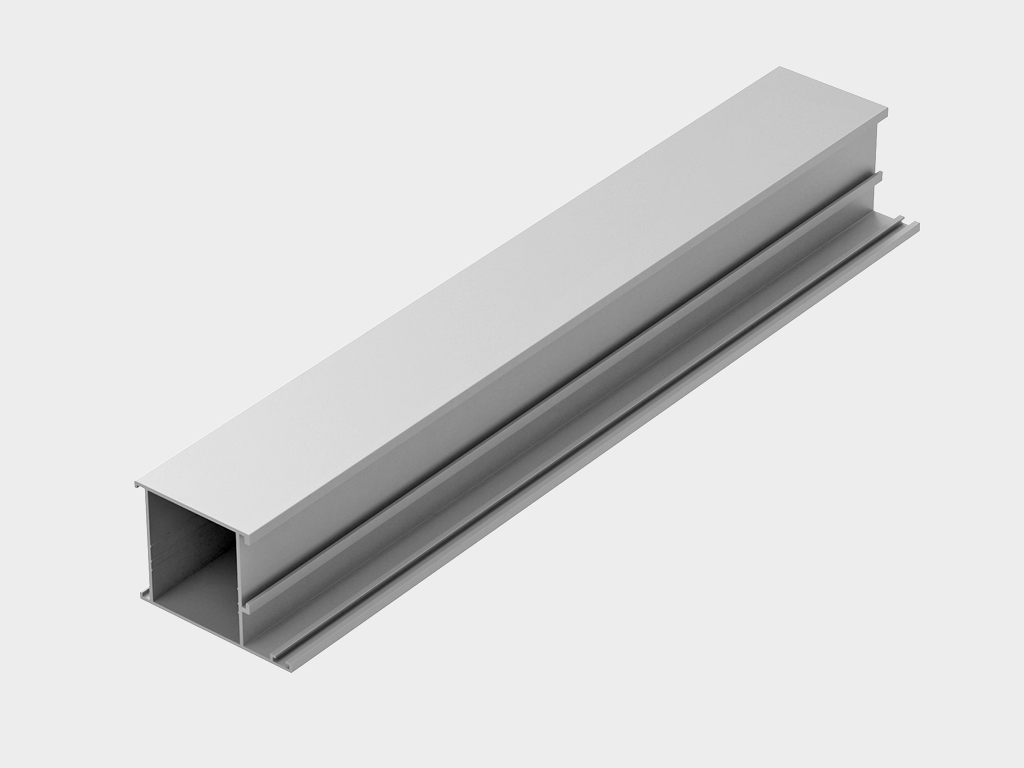

	Профиль рамы

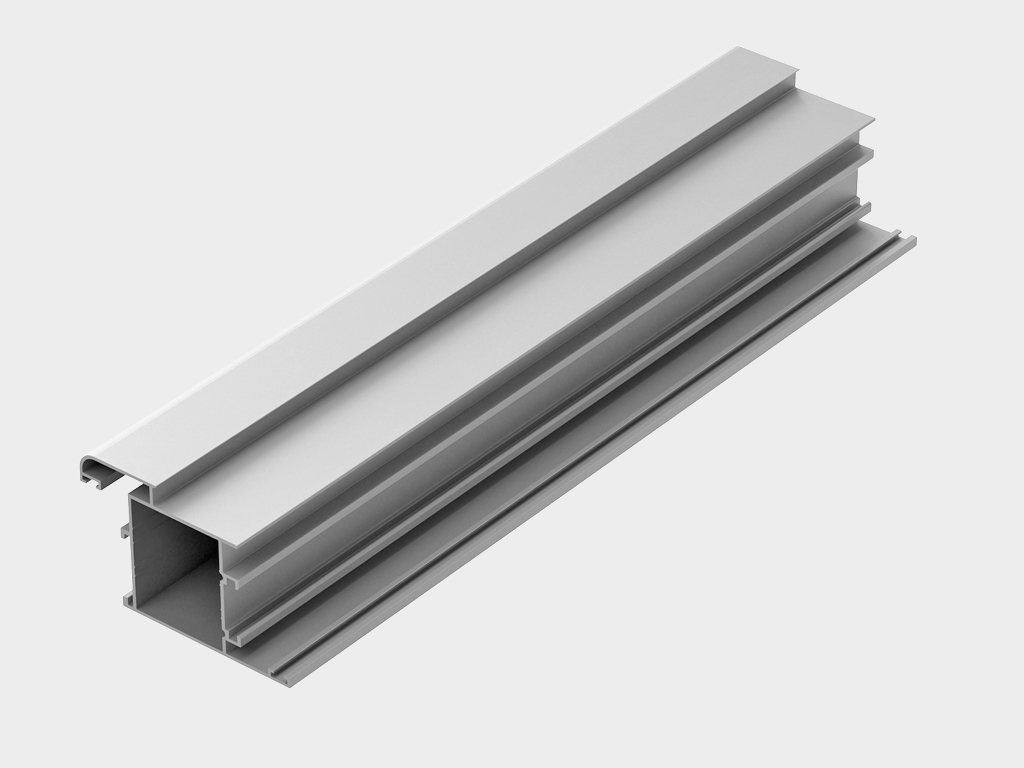

	Профиль створки распашной

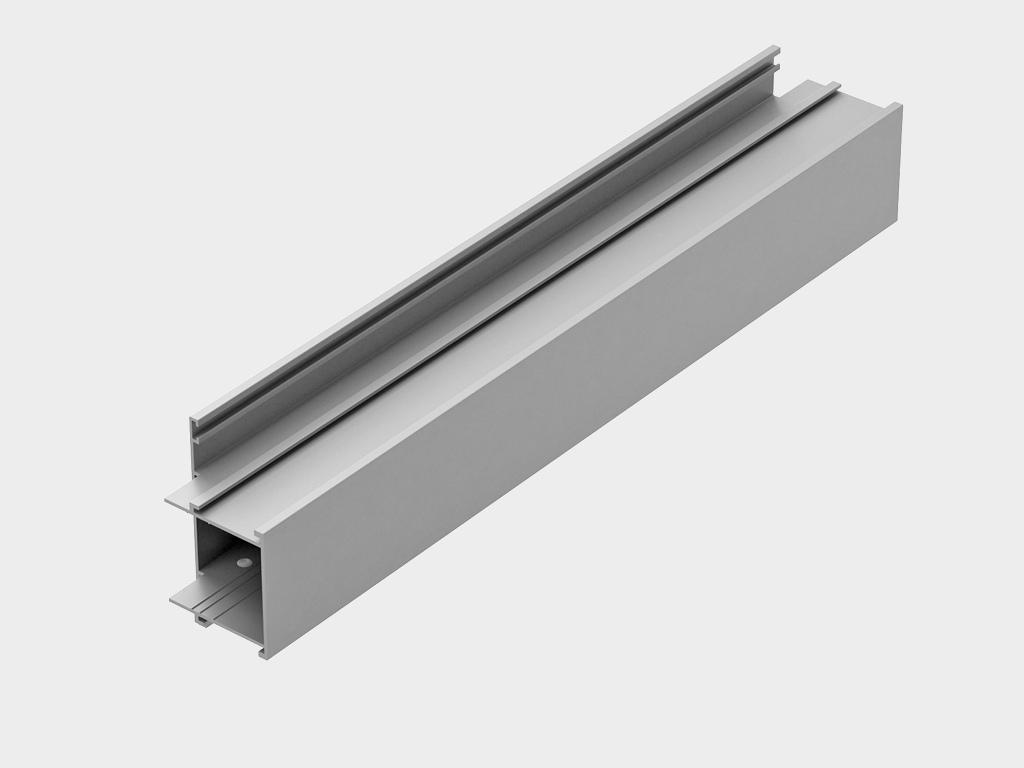

	Профиль импоста

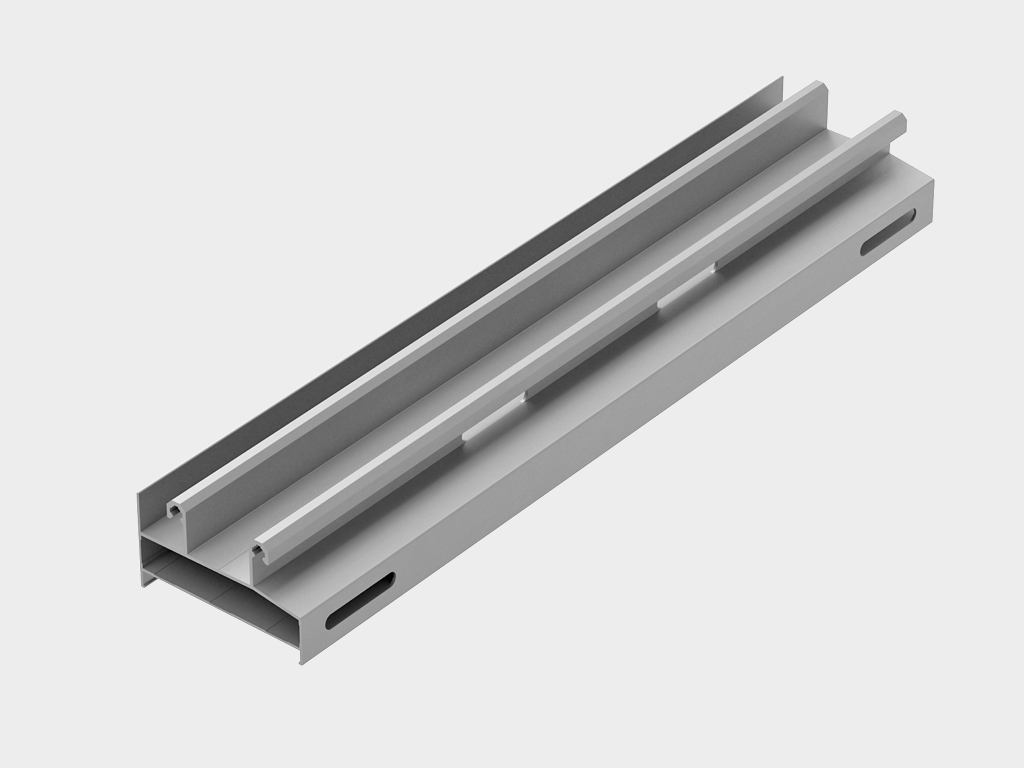

	Профиль рамы раздвижки нижний

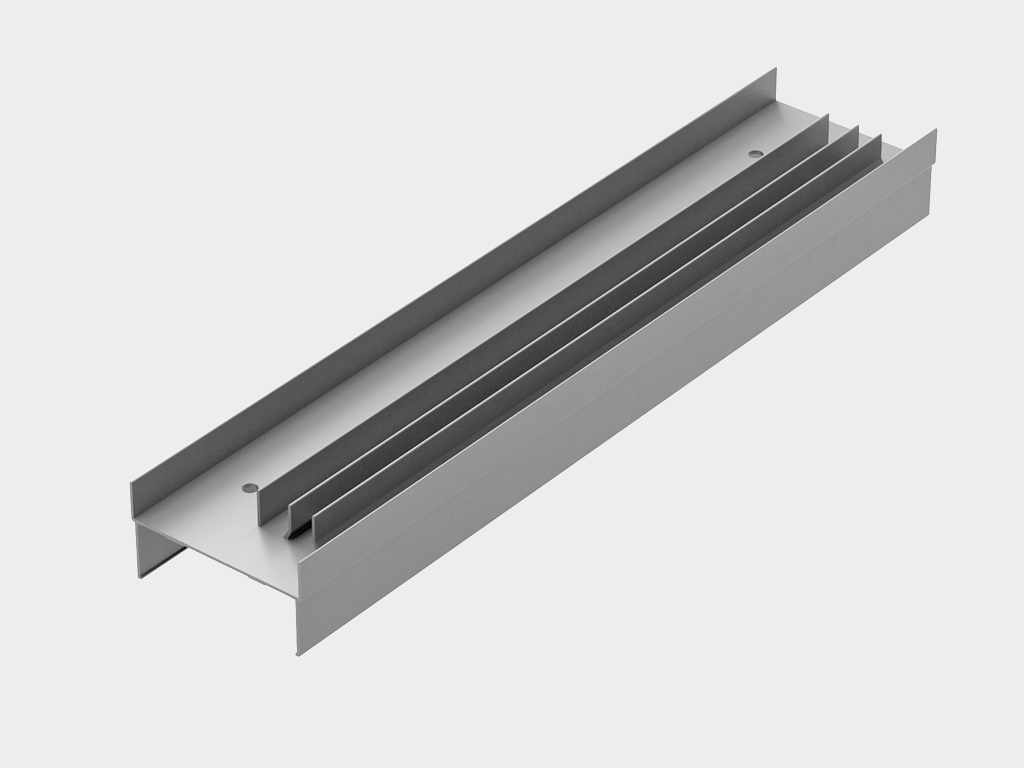

	Профиль рамы раздвижки боковой

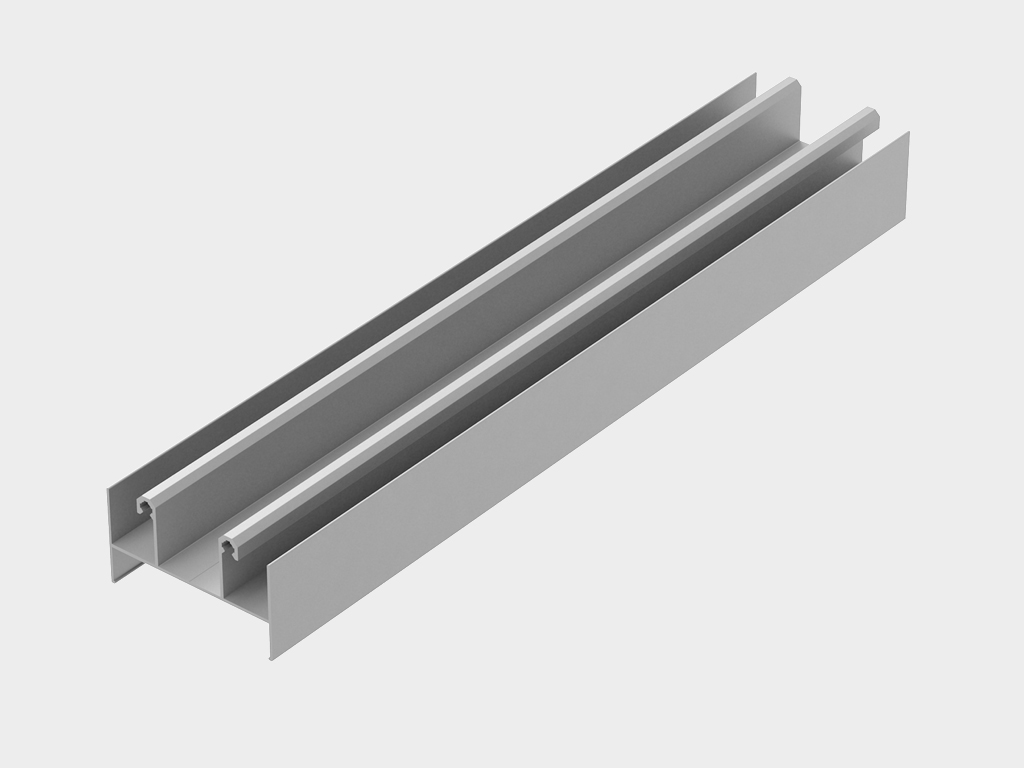

	Профиль рамы раздвижки верхний

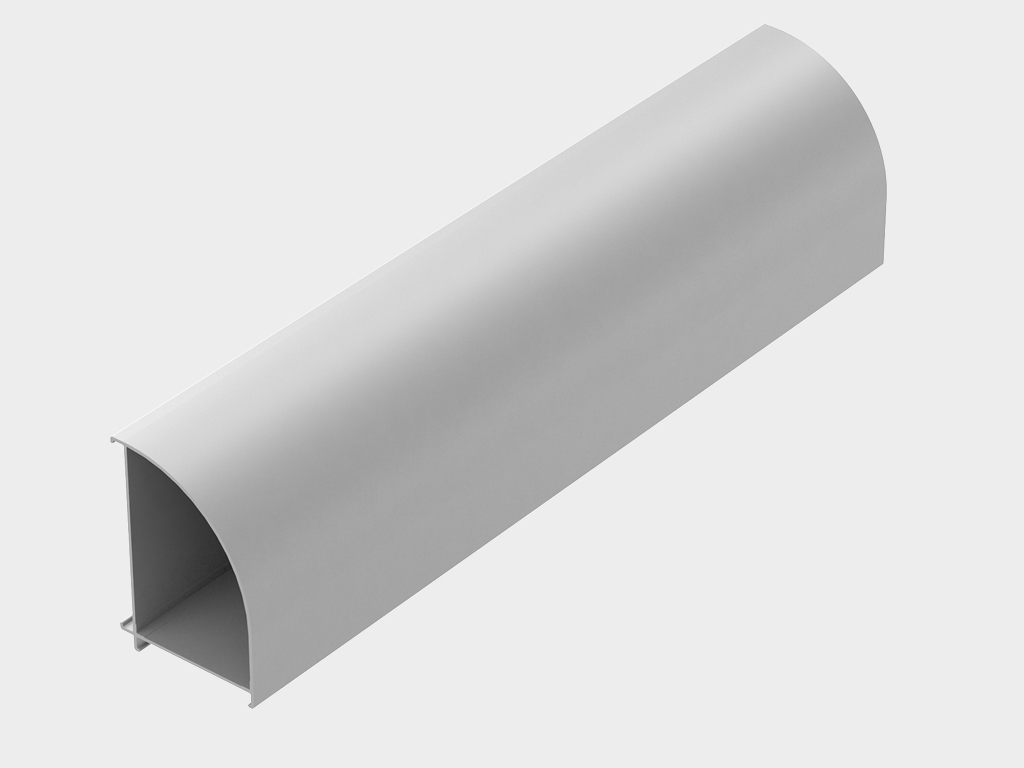

	Профиль стойки боковой 90 градусов

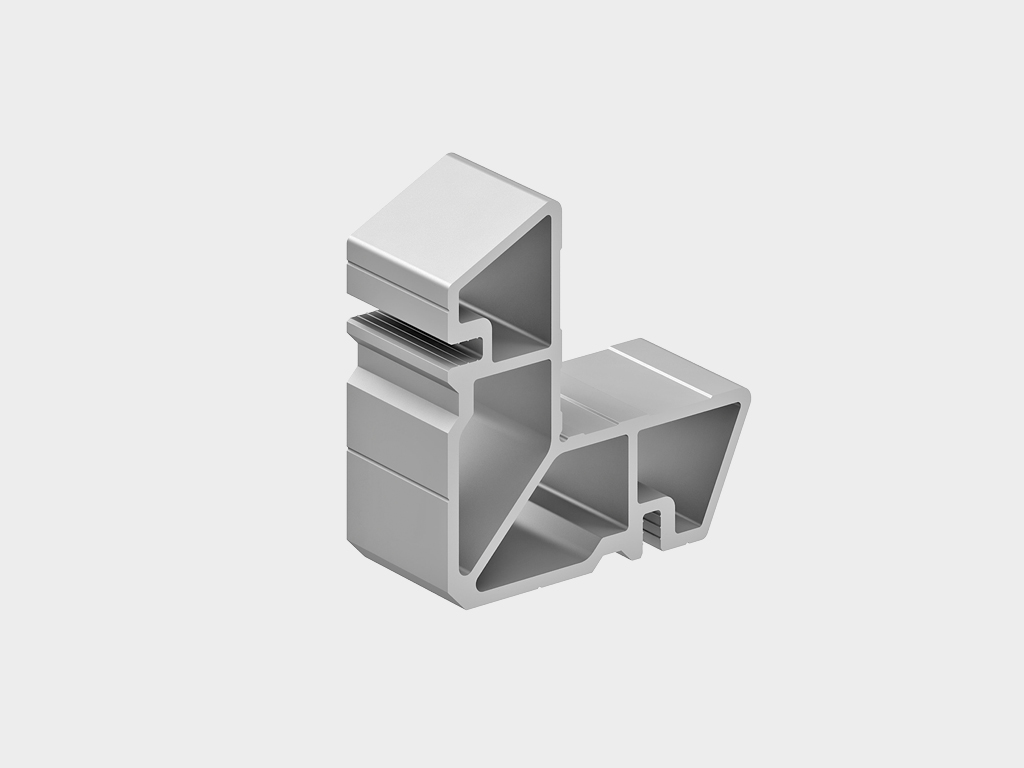

	Сухарь

Параметр	Значение	Примечание
Ширина, мм	40	Ширина рамных профилей
Длина, мм	6 200	Типовая длина профилей
Толщина заполнения, мм	4–24

Упаковка в картон	Характеристики упаковки
Описание	Деревянный поддон с пенопластовыми блоками снизу. Профили обернуты гофрокартонным листом и зафиксированы ПП-лентой

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Упаковка представляет собой пучок профилей, обернутых пузырчатой пленкой и зафиксированных скотчем с логотипом. Масса одной упаковки профилей не превышает 35 кг

Упаковка в дерево	Характеристики упаковки
Описание	Представляет собой профили, обернутые ПЭ-пленкой, с листами гофрокартона в местах стяжки и соприкасания с деревянными поясами. Общая масса груза в деревянных поясах не превышает 500 кг

Упаковка на палету	Характеристики упаковки
Описание	Пачки профилей, упакованных в пузырчатую пленку, укладывают в палету из пенопластового обрамления и фиксируют скотчем

Качество алюминиевых профилей гарантировано сертификатом соответствия ГОСТ 8617-81 и ГОСТ 22233-2001. Покупателю предоставляется гарантия на комплектацию системы на срок 5 лет с момента отгрузки при соблюдении условий эксплуатации.

Изделия рассчитываются согласно техническому заданию заказчика и могут иметь любые размеры.

Расчет балконных конструкций носит индивидуальный характер, так как выбор комплектующих и узлoв сбoрки зависит напрямую от параметров рассчитываемого объекта.

Каталог балконной системы

Сертификат соответствия алюминиевого сплава

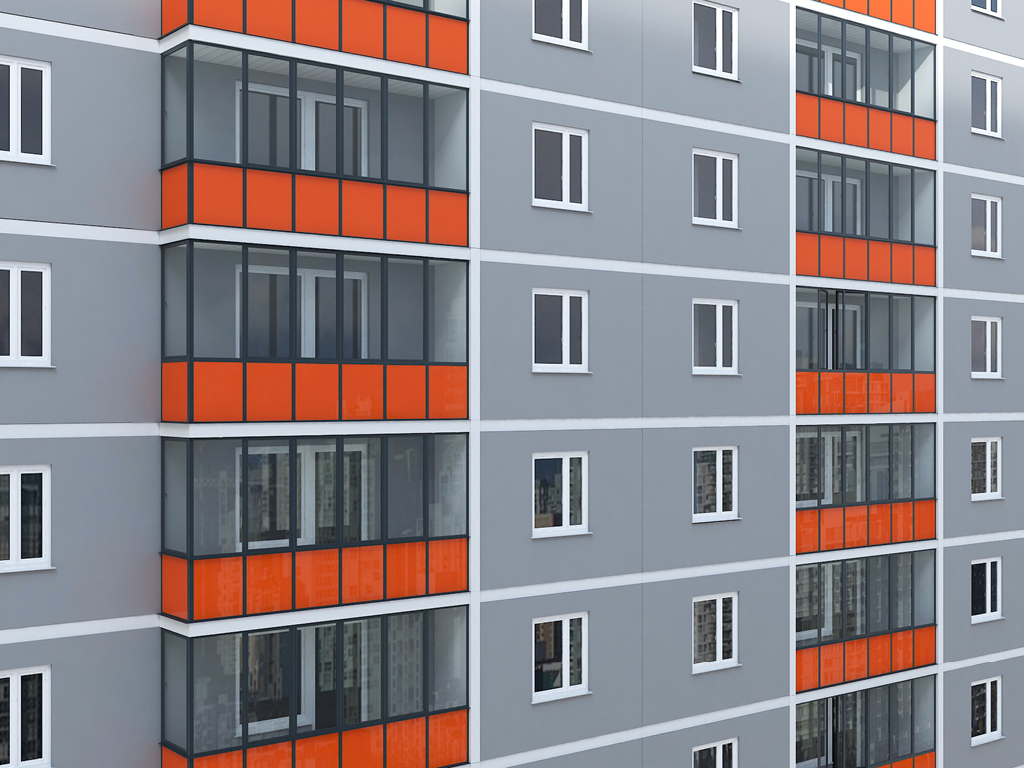

Система DH-BS40, жилой комплекс, Московская область

Особенности

Безопасный и легкий монтаж системы благодаря тому, что установка заполнений осуществляется изнутри помещения.

Возможность установки различных видов заполнения позволяет реализовать разнообразные дизайнерские и технические решения.

Дренажная система позволяет отводить образовавшуюся влагу и обеспечивает вентиляцию.

Разнообразные поворотные узлы для создания конструкций разной сложности.

Основные технические характеристики


Высота конструкции, мм	до 75 000
Ширина конструкции, мм	определяется заказчиком, без ограничений
Толщина заполнения, мм	от 4 до 24
Шаг стоек, мм	до 1 200
Высота секции, мм	до 4 000
