Шторы противопожарные с пределом огнестойкости EI 60

ТИП ПРОДУКЦИИ: Стандартный
Штора противопожарная — специализированное изделие для защиты помещений от распространения огня и обеспечения безопасной эвакуации людей при возникновении пожара. Многослойное полотно шторы, состоящее из кремнеземной ткани и кремнеземного мата, обеспечивает надежность изделия в критической ситуации. Устанавливаются в промышленных и складских помещениях, на парковках, в жилых, спортивно-развлекательных и торговых комплексах.

Противопожарная штора

Видео
Отзыв о продукции МК DoorHan. Комплексная поставка оборудования. Завод Haier, г. Набережные Челны
Отзыв о продукции МК DoorHan. Комплексная поставка оборудования. Распределительный центр, г. Тюмень
Зона применения Печать раздела
Противопожарные шторы устанавливаются в складских, жилых, торговых и спортивно-развлекательных комплексах
Противопожарные шторы устанавливаются в паркингах и промышленных помещениях
Преимущества Печать раздела
Коррозийная стойкость металлических частей
Металлоконструкции шторы изготавливаются из коррозионностойкой оцинкованной стали, кроме того, они могут быть дополнительно окрашены.
Огнестойкое полотно
Материалы полотна обладают высокими теплоизоляционными свойствами, тем самым обеспечивая надежную защиту помещения от огня и теплового излучения.
Надежная защита зданий с повышенными требованиями к пожарной безопасности
Предназначены для разделения участков помещений на противопожарные отсеки и обладают небольшим весом по сравнению с полотном ворот и дверей аналогичной площади.
Надежное перекрытие проема
Стальные направляющие из специальных гнутых профилей исключают зазоры между полотном и проемом. Ролики на полотне обеспечивают его устойчивое положение при движении по направляющим. Утяжелитель предназначен для равномерного опускания шторы. При опущенном полотне он плотно прилегает к плоскости проема.
Минимальные сроки производства
Все комплектующие для противопожарных ворот изготавливаются на собственном заводе концерна в Москве, что гарантирует оптимальные сроки производства продукции.
Быстрый расчет стоимости
Мы предлагаем оперативный предварительный расчет стоимости изделия, изготовленного по индивидуальным размерам заказчика.
Поставка в страны ЕАЭС
Широкая дилерская сеть и развитая логистика позволяют выполнять поставку изделий в страны Евразийского экономического союза в минимальные сроки.
Сертификация ISO 9001
Все заводы МК DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Тип поверхности металлоконструкций
Гладкая
Цвета металлоконструкций
Неокрашенная оцинкованная сталь (стандартно)
RAL 8014 (коричневый)
RAL 7004 (серый)
RAL 9003 (белый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордовый)
RAL 9006 (серебристый)
RAL 1014 (бежевый)
RAL 3000 (красный)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL (наценка)
Цвет полотна
Серый
Таблица размеров Печать раздела
Параметр Показатель
Высота проема, мм 1 000–6 000 *
Ширина проема, мм 1 000–8 000
Притолока, мм Накладной монтаж — от 550 (при высоте проема до 3 600 мм); от 650 (при высоте проема от 3 600 мм); встроенный — ограничений нет
Пристенки, мм Накладной монтаж — от 150; встроенный — ограничений нет
* Высота от 4 000 мм при ширине больше 6 000 мм зависит от веса полотна
Размеры проема Печать раздела
Конструкция Печать раздела
Конструкция противопожарной шторы
1. Стальной короб
2. Стальная направляющая
3. Полотно
4. Утяжелитель
Подготовка строительного объекта Печать раздела
Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от края проема до препятствия).
Требования к строительному объекту
При накладном монтаже: при замере H и B за итоговый размер принимается наибольшая величина; при замере h1, b1, b2 за итоговый размер принимается наименьшая величина. При встроенном монтаже: при замере H и B за итоговый размер принимается наименьшая величина; при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.
Способы монтажа Печать раздела
Накладной монтаж.
Встроенный монтаж.
Стандартные конструктивные решения Печать раздела
Конструкция полотна: 1) специальная кремнеземная ткань; 2) специальный кремнеземный мат.
Встроенный монтаж. Основные размеры.
Конструкция противопожарной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места.
Встроенный монтаж. Основные размеры
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 300, 375 (в зависимости от размера конструкции)
Накладной монтаж. Основные размеры.
Конструкция противопожарной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа.
Накладной монтаж. Основные размеры
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 300, 375 (в зависимости от размера конструкции)
Противопожарные шторы с размерной сеткой увеличенной по ширине до 8 000 мм. Для перекрытия широких проемов используются противопожарные шторы со специальной конструкцией короба. Стальной октагональный вал с толщиной стенки 2,5 мм, используемый в данных конструкциях, выбирается с учетом ширины и веса полотна. Прочность данного вала позволяет избежать прогибов, что гарантирует надежность работы конструкции.
Базовая комплектация Печать раздела
Полотно шторы.
Электропривод.
Стальной короб.
Стальная боковая направляющая.
Утяжелитель.
Дополнительная комплектация Печать раздела
Пульт 4-канальный с частотой 433 МГц (TRANSMITTER 4).
Ключ-кнопка для управления.
Кнопочный выключатель.
Блок управления.
Технические характеристики Печать раздела
Параметр Значение Примечание
Предел огнестойкости, мин Не менее 60
Материал Термостойкие ткани с показателем пожарной опасности НГ
Толщина, мм Не менее 7,1 Полотна
Вес полотна, кг/м² 2,2
Вес изделия, кг Не более 50 Штора в сборе при минимальных размерах
Вес изделия, кг Не более 430 Штора в сборе при максимальных размерах
Условия эксплуатации продукции Печать раздела
1. Противопожарная штора не предназначена для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).
2. Противопожарная штора должна работать плавно, без заклиниваний и рывков.
3. Во избежание несчастного случая следите, чтобы в момент работы шторы люди и животные не находились в зоне действия.
4. Следите, чтобы в момент работы шторы в проеме не было посторонних предметов.
5. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с противопожарной шторой, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
6. Досрочному списанию подлежит штора, выполнившая свою функцию по прямому назначению при пожаре. В этом случае штора подлежит демонтажу и замене.
7. Для обеспечения надежной и бесперебойной работы шторы рекомендуется регулярно (не реже 1 раза в год) проводить ее технический осмотр и обслуживание.
8. Не допускается удерживать шторы во время их работы. Это может привести к травме или поломке конструкции.
9. Не допускайте детей к устройствам управления автоматической шторой (кнопкам, пультам).
10. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
11. В случае использования противопожарных штор или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.
Упаковка Печать раздела
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка короба
Длина, мм Зависит от длины короба
Ширина, мм 370 — для 300-го короба; 445 — для 375-го короба
Высота, мм 300 — для 300-го короба; 375 — для 375-го короба
Описание Упаковка направляющих и утяжелителя: полностью по всей длине оборачивают ВП-пленкой, выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем, обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм Зависит от длины направляющих и утяжелителя

Упаковка в дерево Характеристики упаковки
Ящик (из фанеры)
Длина, мм Если B полотна > H полотна, то L ящика = B полотна + 235. Если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм 595 — для 300-го короба; 670 — для 375-го короба
Высота, мм 517 — для 300-го короба; 602 — для 375-го короба
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности противопожарных штор, произведенных концерном DoorHan, на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! Противопожарные шторы DoorHan не предназначены для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).
Дополнительное описание Печать раздела
Концерн DoorHan производит погрузку штор на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных штор. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Рекомендуется хранить шторы в заводской упаковке в горизонтальном положении на ровной поверхности в складах закрытого типа или под навесом. Шторы должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Чертежи Печать раздела
Противопожарная штора. Врезной монтаж с креплением в бетон
Противопожарная штора. Врезной монтаж с креплением в металл
Противопожарная штора. Накладной монтаж с креплением в металл
Противопожарная штора. Накладной монтаж с креплением в бетон
Паспорта и сертификаты Печать раздела
Паспорт «Противопожарная штора DHCFP EI 60» 2024
Паспорт «Противопожарная штора DHCFP EI 60» 2021
Сертификат № EAЭC RU C-RU.ПБ68.В.02164/24

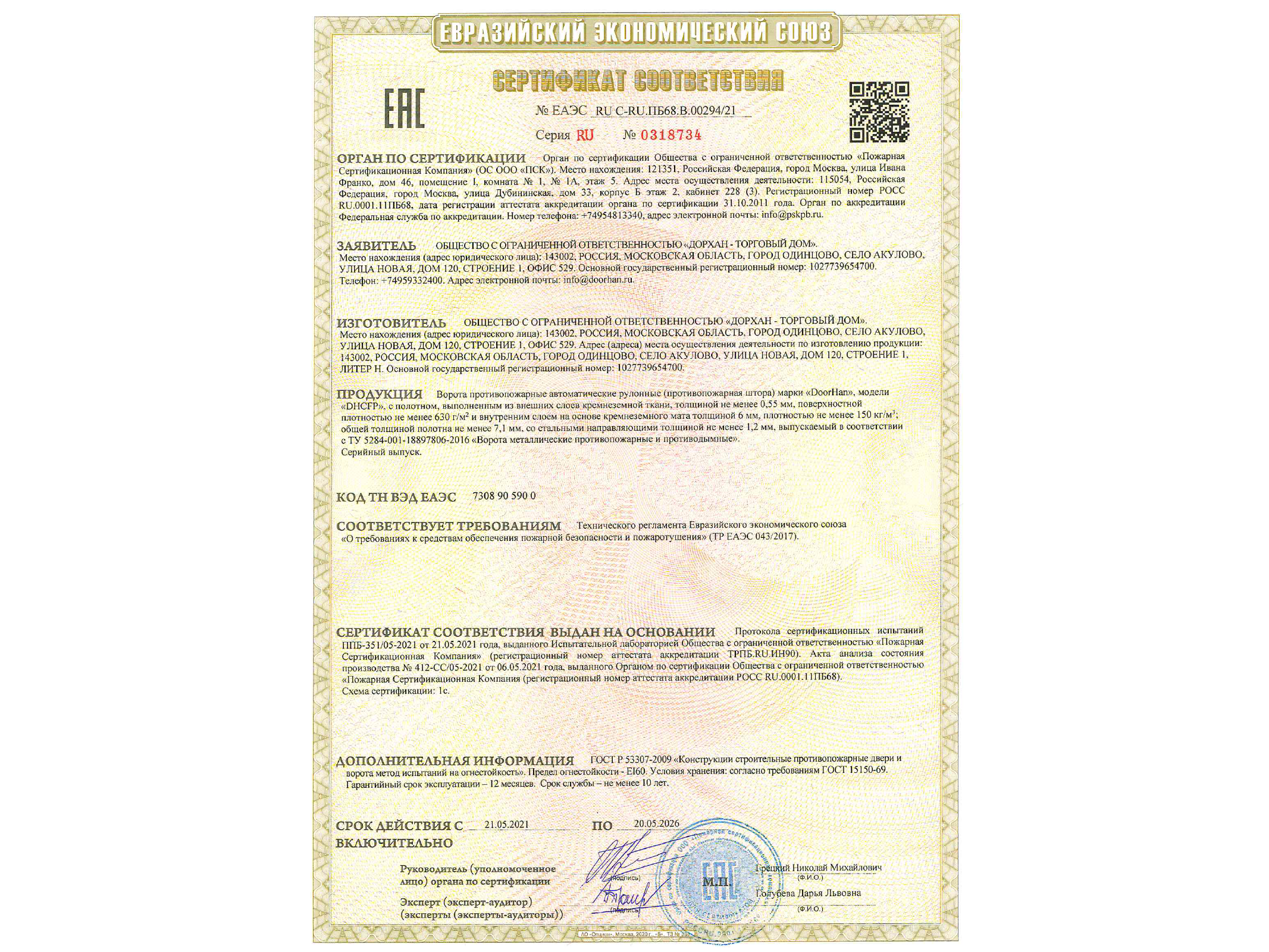

Сертификат № EAЭC RU C-RU.ПБ68.В.00294/21
Инструкции Печать раздела
Инструкция по монтажу и эксплуатации противопожарной шторы
Портфолио реализованных объектов Печать раздела
Противопожарная штора в складском помещении
Противопожарная штора в распределительном центре
Противопожарная штора и распашные противопожарные ворота
Противопожарная штора небольшого размера
Установленная накладным монтажом противопожарная штора
Установленная встроенным монтажом противопожарная штора
Особенности
Специальный многослойный состав полотна обеспечивает высокие теплоизоляционные свойства. Стальные направляющие из специальных гнутых профилей исключают зазоры между полотном и проемом. Ролики на полотне обеспечивают его устойчивое положение при движении по направляющим.
Полотно шторы намотано на стальной вал и полностью скрыто в коробе. Вал подобран с учетом ширины и веса полотна, что гарантирует надежность работы конструкции.
Утяжелитель предназначен для равномерного опускания шторы. При опущенном полотне он плотно прилегает к плоскости проема.
Основные технические характеристики
Высота проема, мм 1 000–6 000 (высота от 4 000 мм при ширине больше 6 000 мм зависит от веса полотна)
Ширина проема, мм 1 000–8 000
Притолока, мм Накладной монтаж — от 550; встроенный — ограничений нет
Пристенки, мм Накладной монтаж — от 150; встроенный — ограничений нет
