Распашные противопожарные ворота с классом огнестойкости EI90, EI120

Установка противопожарных распашных ворот является одним из эффективных методов локализации очага возгорания. Противопожарные ворота сдерживают распространение огня и продуктов горения, тем самым увеличивают время, необходимое для принятия жизненно важных решений. Огнестойкость ворот обеспечивается за счет использования в их конструкции панелей с наполнителем из минеральной ваты. На полотно ворот и в проем устанавливаются специальные профили и терморасширяющаяся лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. Противопожарные распашные ворота могут быть выполнены симметричными (с одинаковой шириной створок) и несимметричными (с разной шириной створок), с открыванием внутрь или наружу помещения. Так как они имеют две створки, для термоизоляции и предотвращения проникновения дыма в местах их стыка применяется специальная система уплотнителей по периметру створок ворот. Для автоматизации противопожарных ворот применяются электроприводы DoorHan для распашных ворот.

Противопожарные распашные ворота

Противопожарные распашные ворота с ригельной задвижкой

Зона применения Печать раздела
Распашные противопожарные ворота устанавливаются в складских, жилых и торговых комплексах.
Распашные противопожарные ворота устанавливаются в паркингах и промышленных помещениях.
Преимущества Печать раздела
Тип поверхности
Поверхность stucco
Цвета
RAL 7004 серый (стандартный)
RAL 8014 коричневый
RAL 9003 белый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
RAL 3000 красный
RAL 7016 антрацит
Нестандартный цвет по карте RAL (наценка)
Таблица размеров Печать раздела
Параметр Показатель
Ширина проема, мм от 2 000 до 4 500
Высота проема, мм от 2 000 до 4 500
Притолока, мм 0
Пристенки, мм 0
Размеры проема Печать раздела
Конструкция Печать раздела

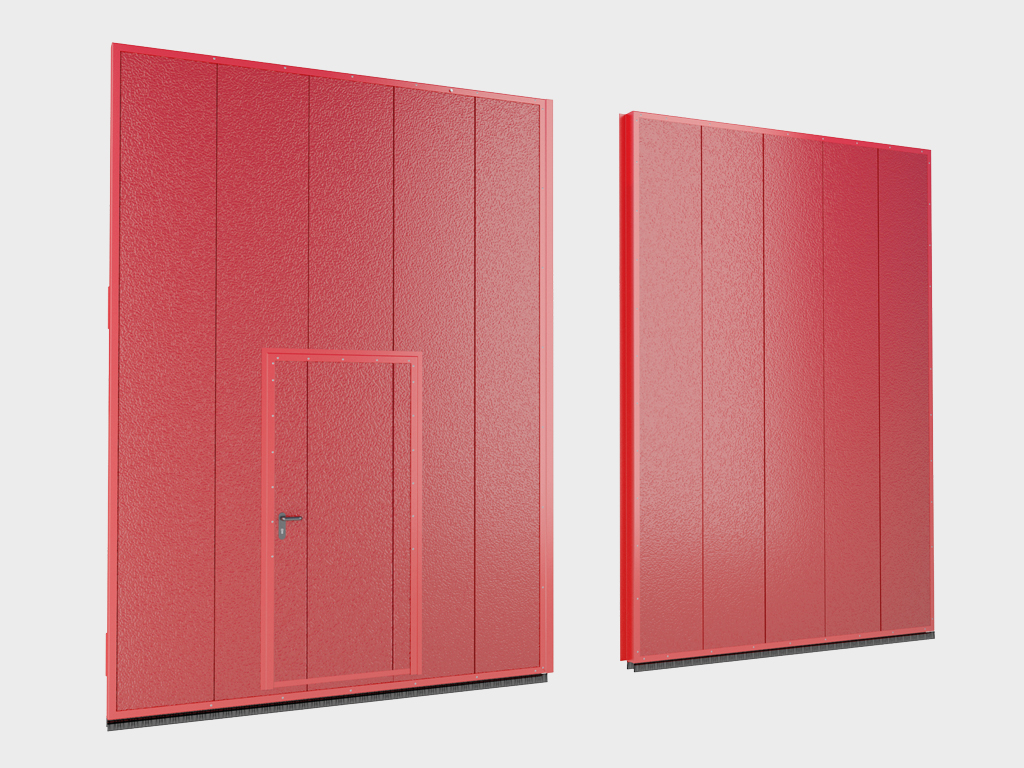

1. Полотно ворот

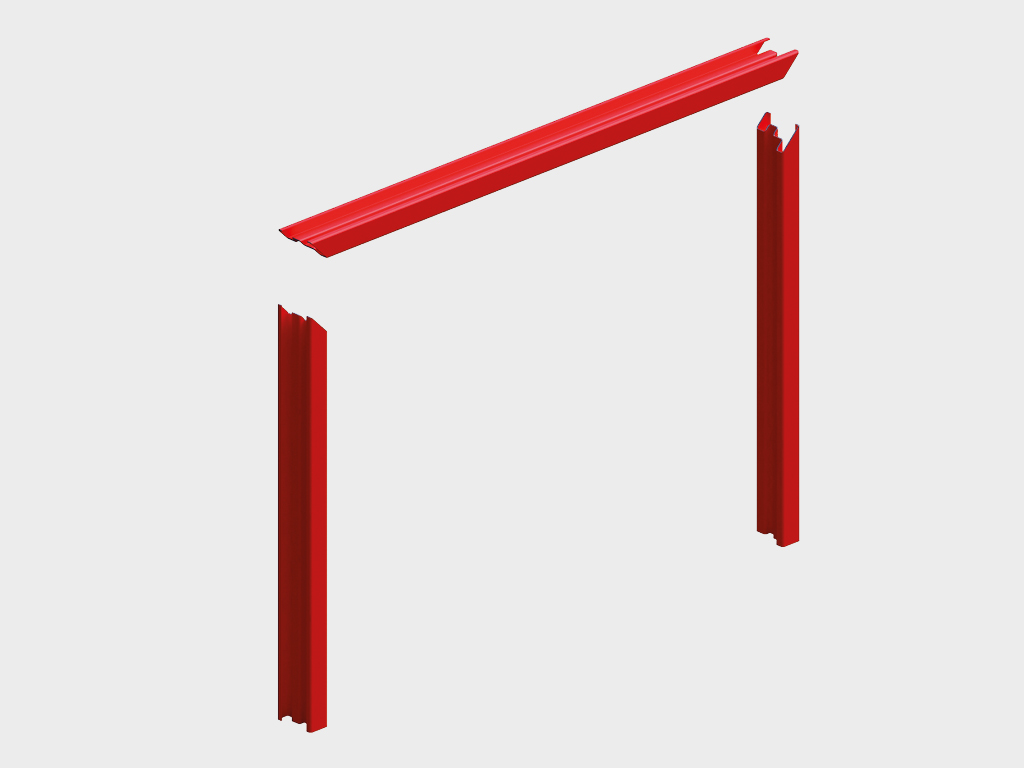

2. Рама ворот
3. Задвижка ригельная
4. Врезная калитка
5. Замок

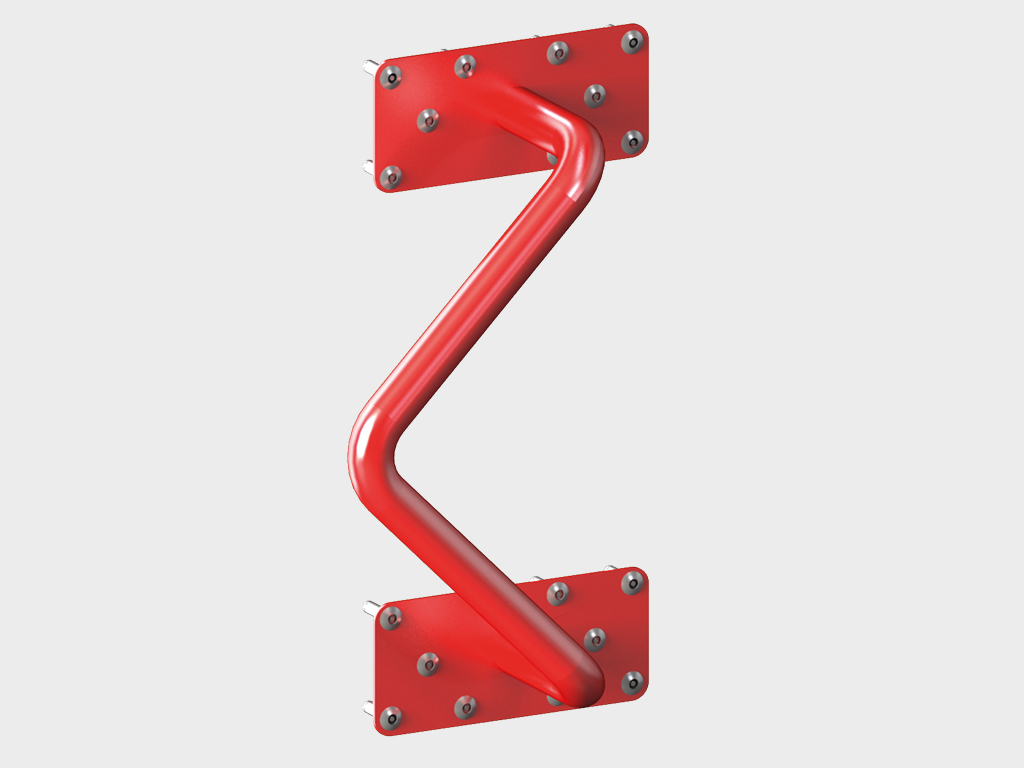

6. Ручка
Подготовка строительного объекта Печать раздела

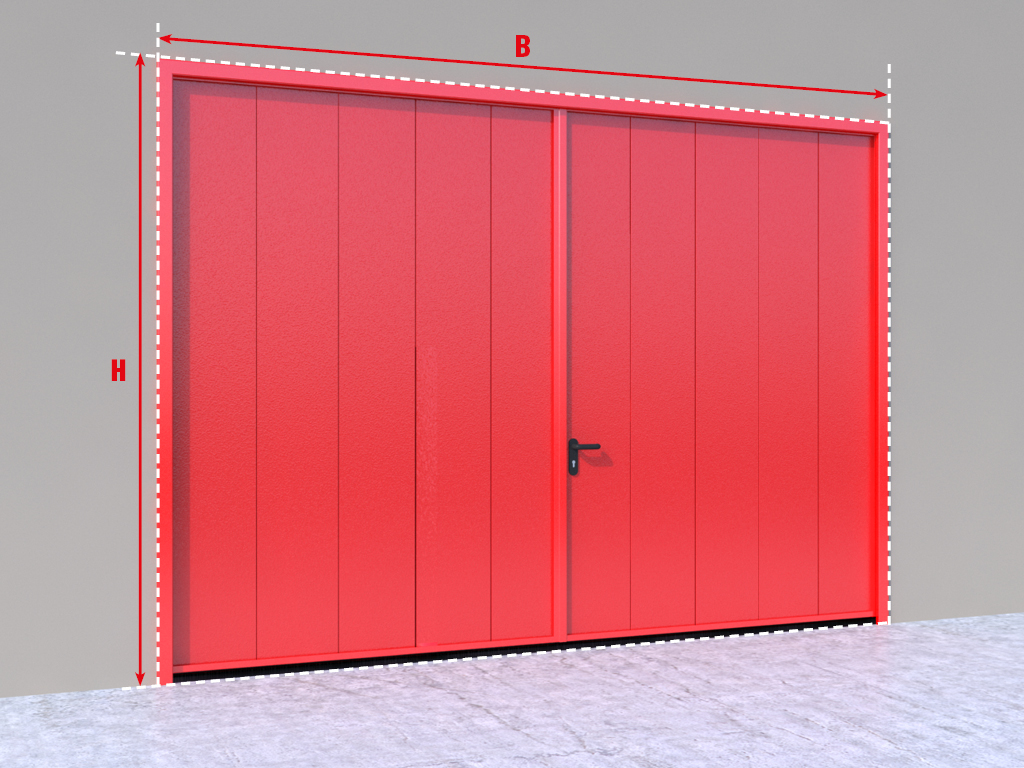

Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
B – ширина проема (расстояние от левого края до правого края проема);
h – притолока (расстояние от верха проема до препятствия);
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B за итоговый размер принимается наименьшая величина.
Способы монтажа Печать раздела

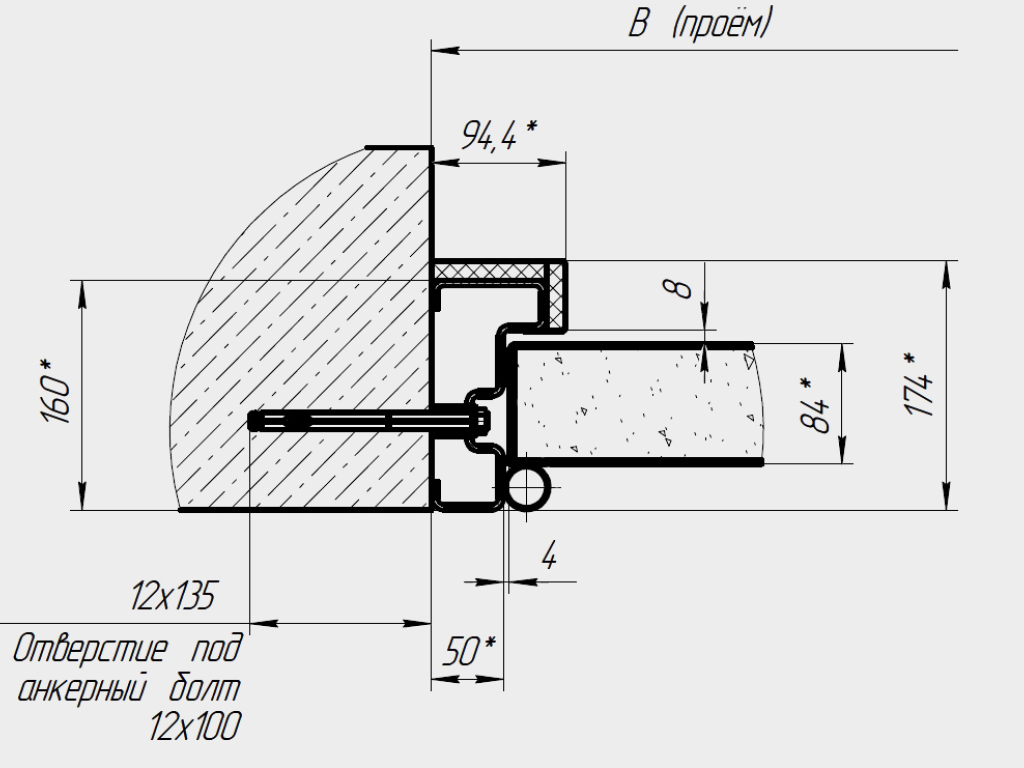

Встроенный монтаж
Стандартные конструктивные решения Печать раздела

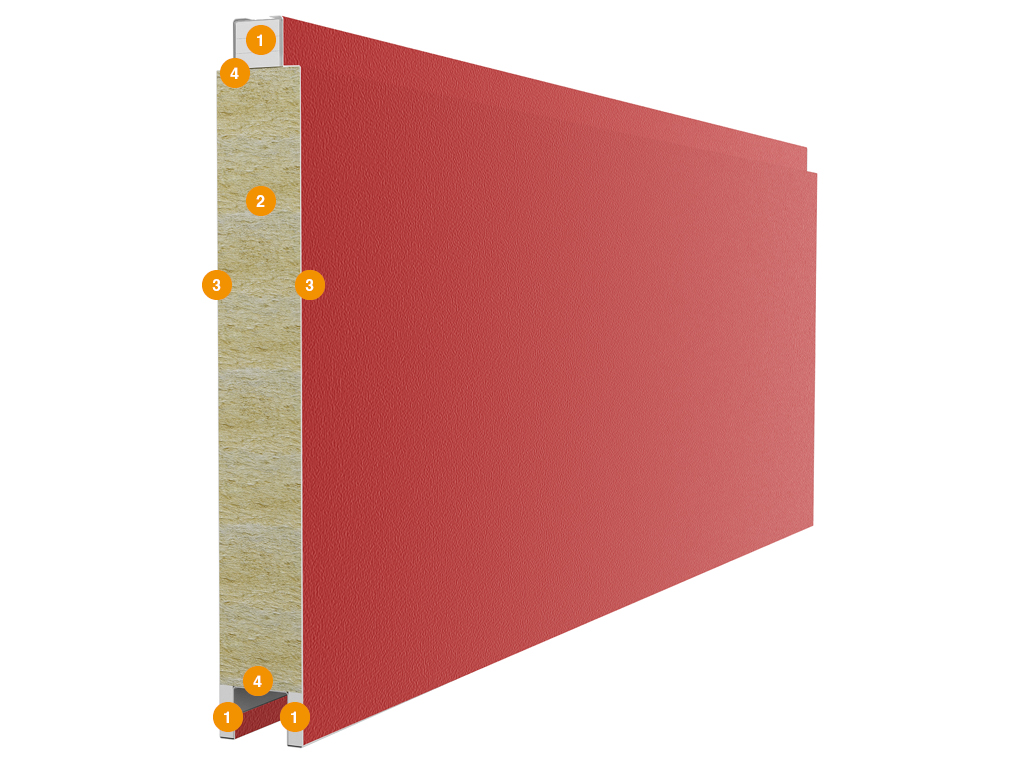

Панели противопожарных сдвижных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды. Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист; 4) усиливающие профили.
Противопожарные распашные ворота.
Противопожарные распашные ворота.
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B

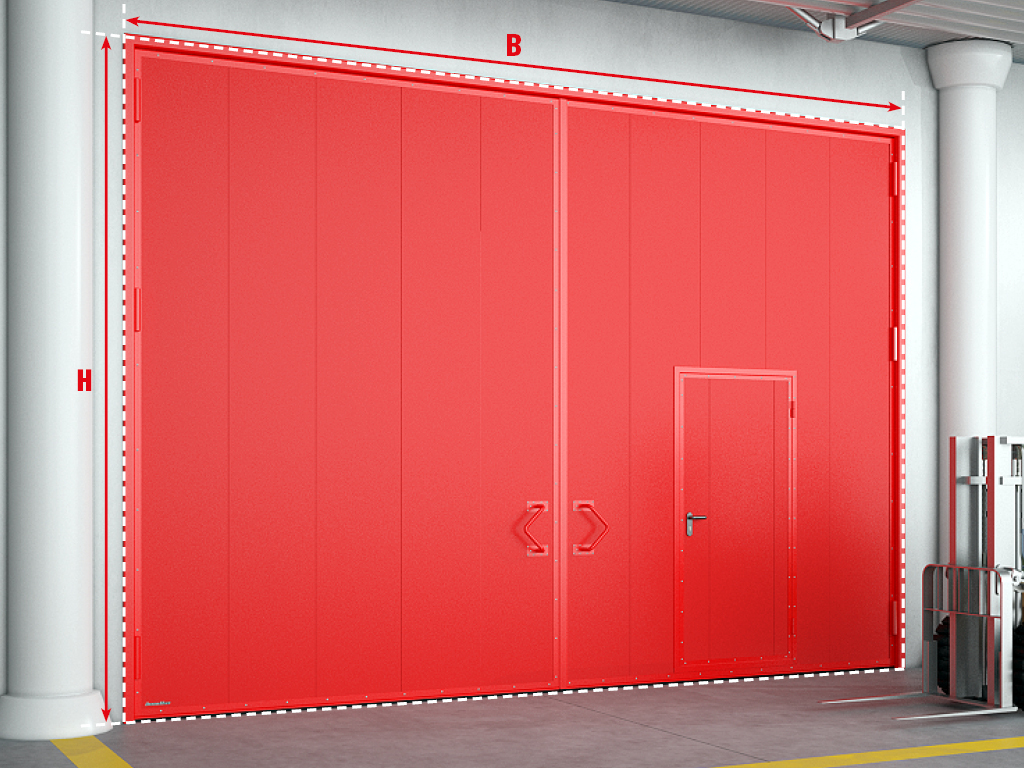

Противопожарные распашные ворота с калиткой.
Противопожарные распашные ворота с калиткой.
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B

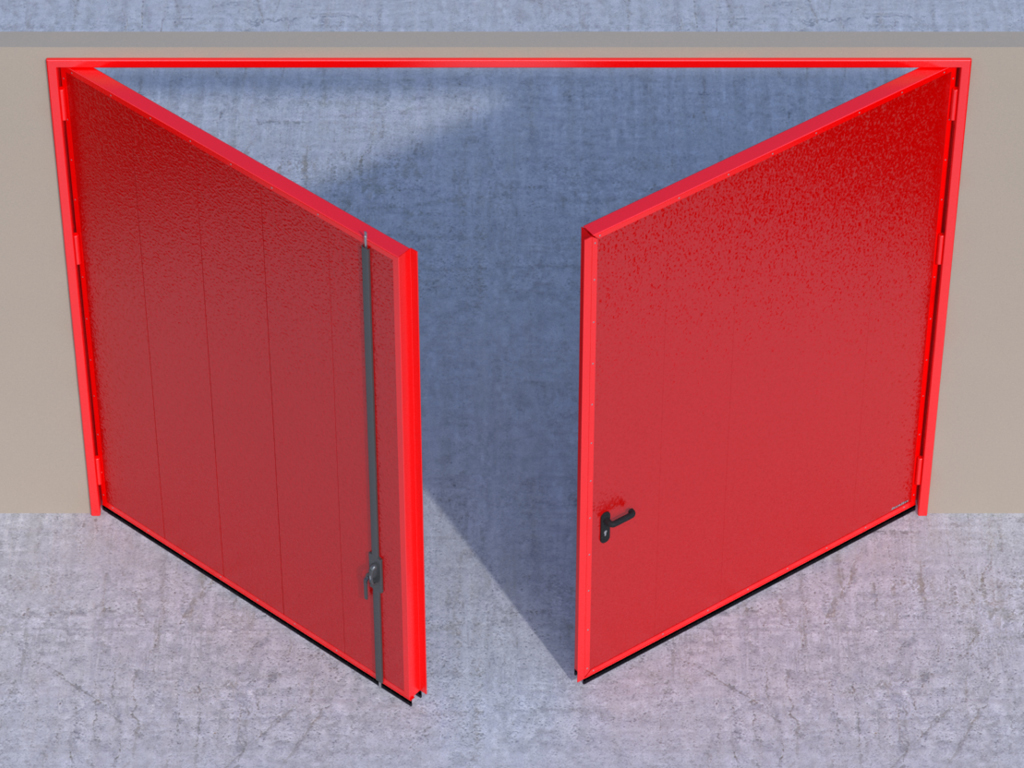

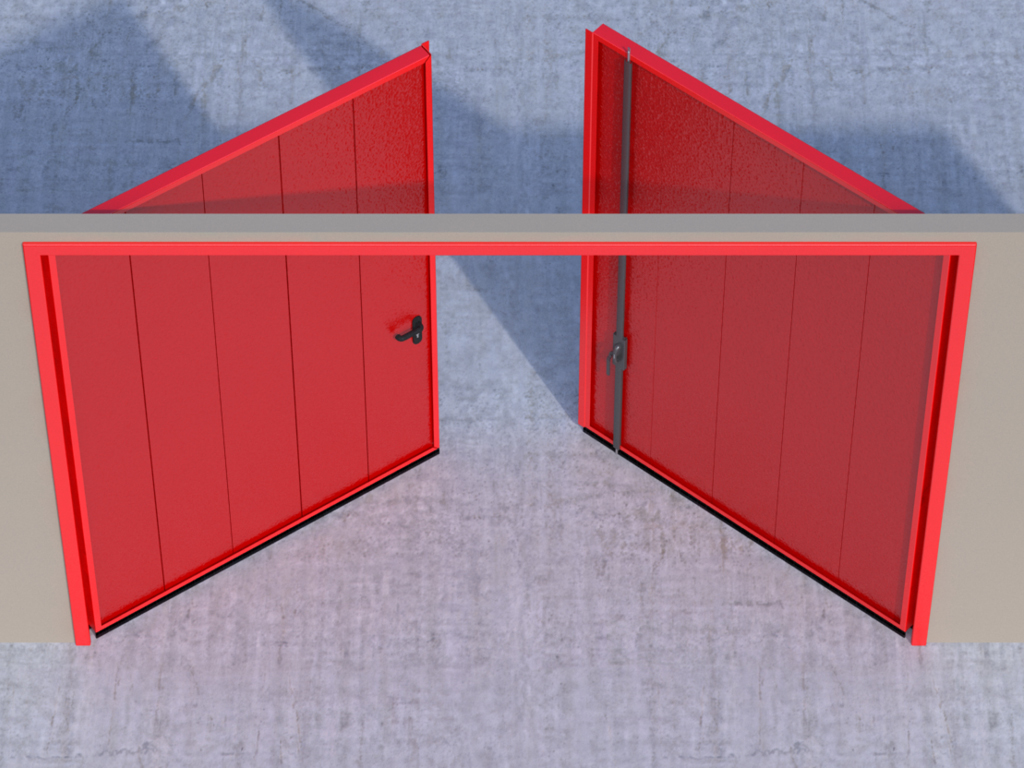

Открытие створок внутрь помещения — левая створка активная, правая пассивная.

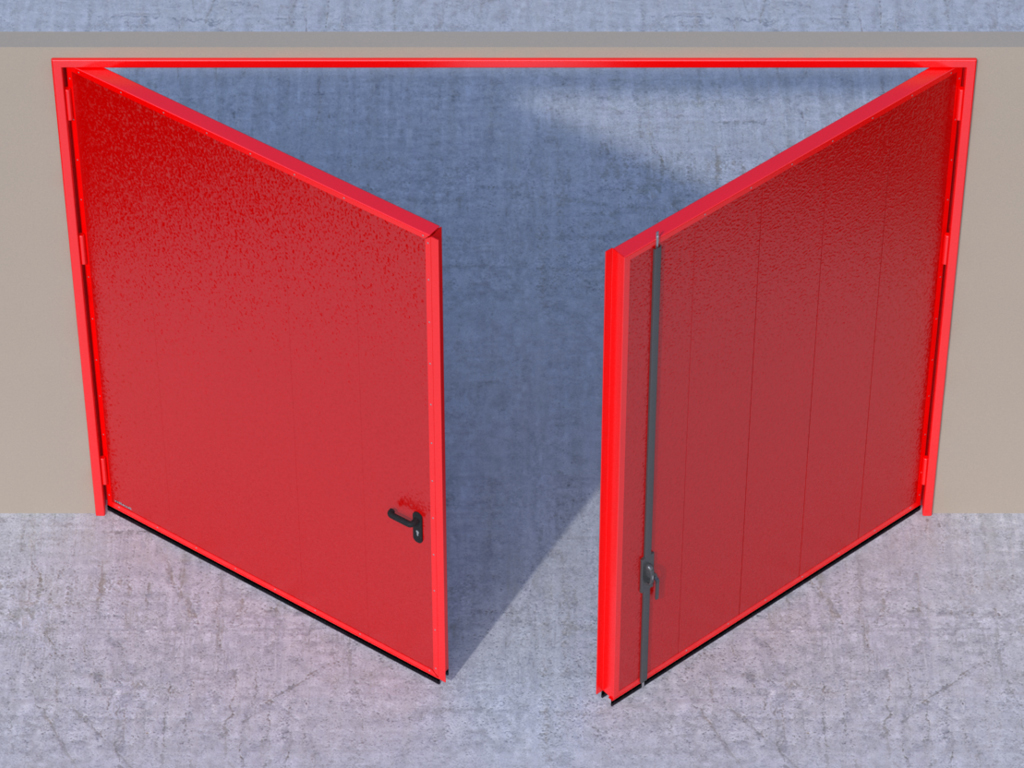

Открытие створок внутрь помещения — левая створка пассивная, правая активная.

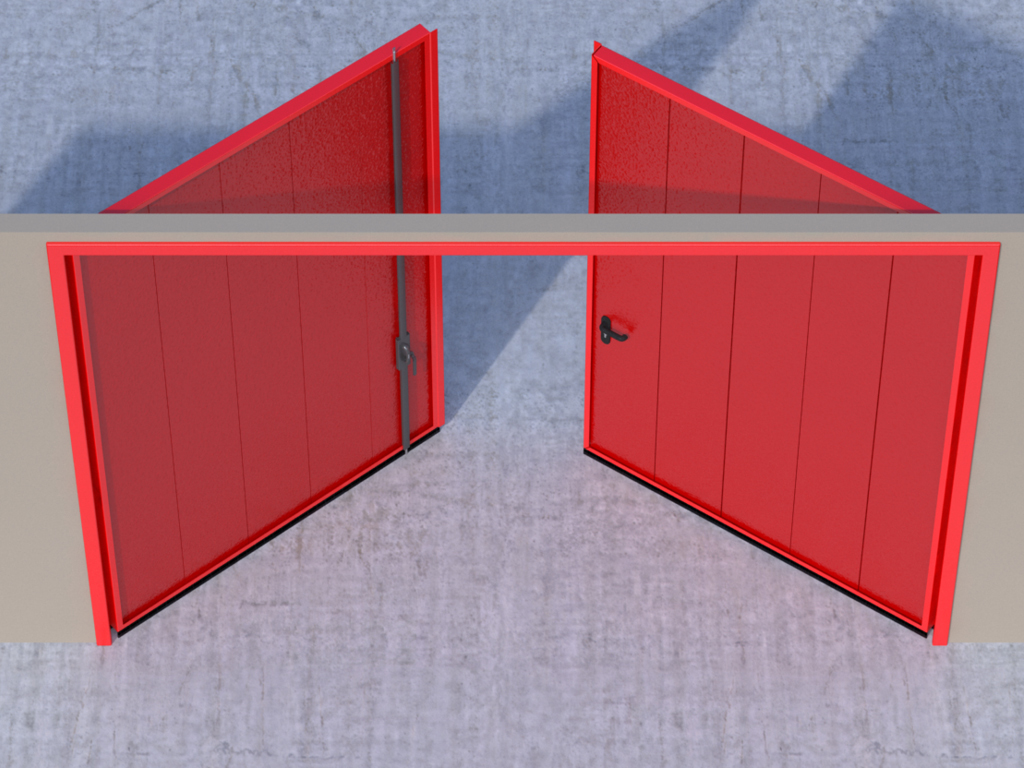

Открытие створок снаружи помещения — левая створка активная, правая пассивная.
Открытие створок снаружи помещения — левая створка пассивная, правая активная.
Базовая комплектация Печать раздела
Щит ворот из стальных сэндвич-панелей толщиной 80 мм
Рама ворот

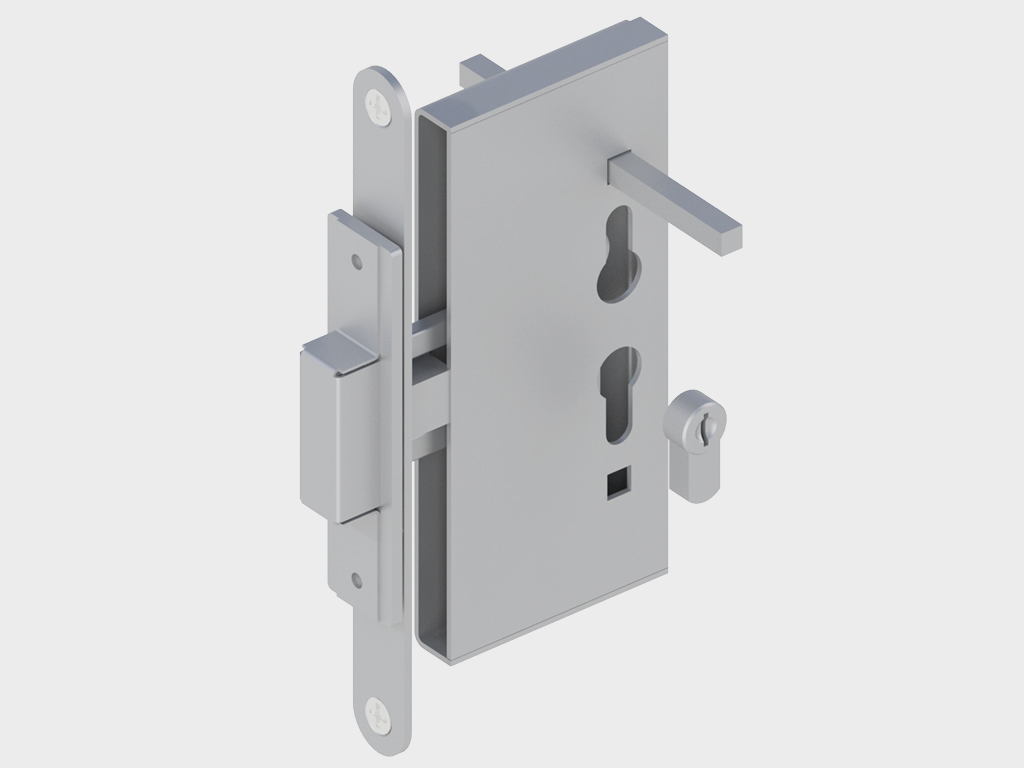

Врезной замок с ответной частью

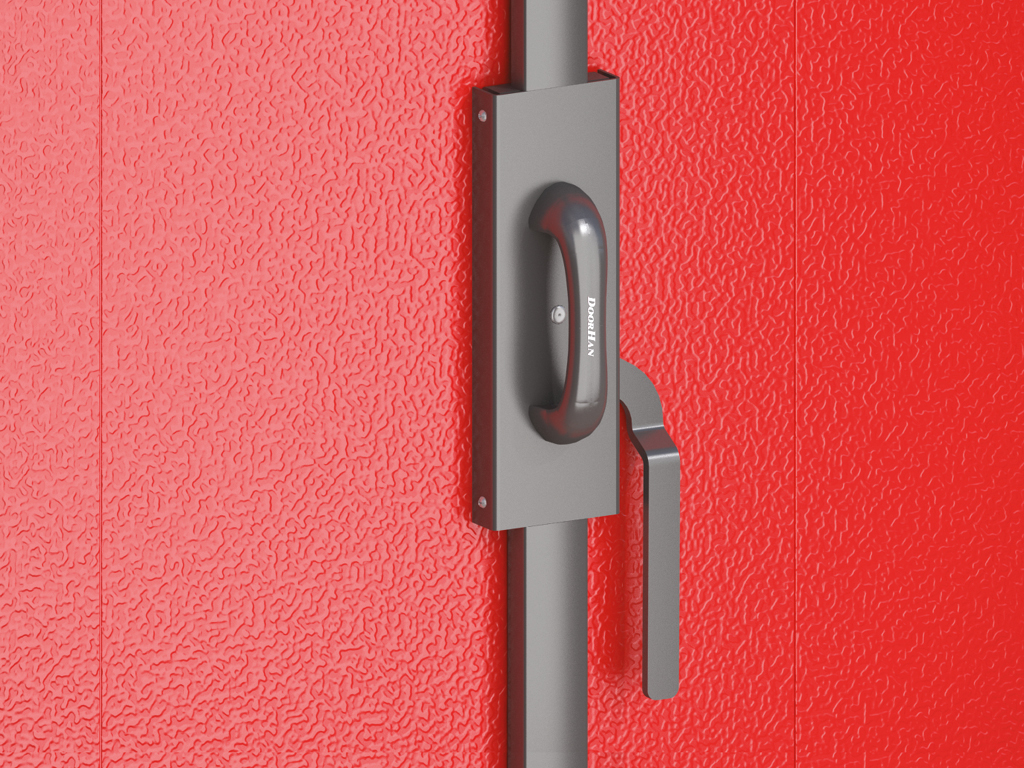

Ригельная задвижка

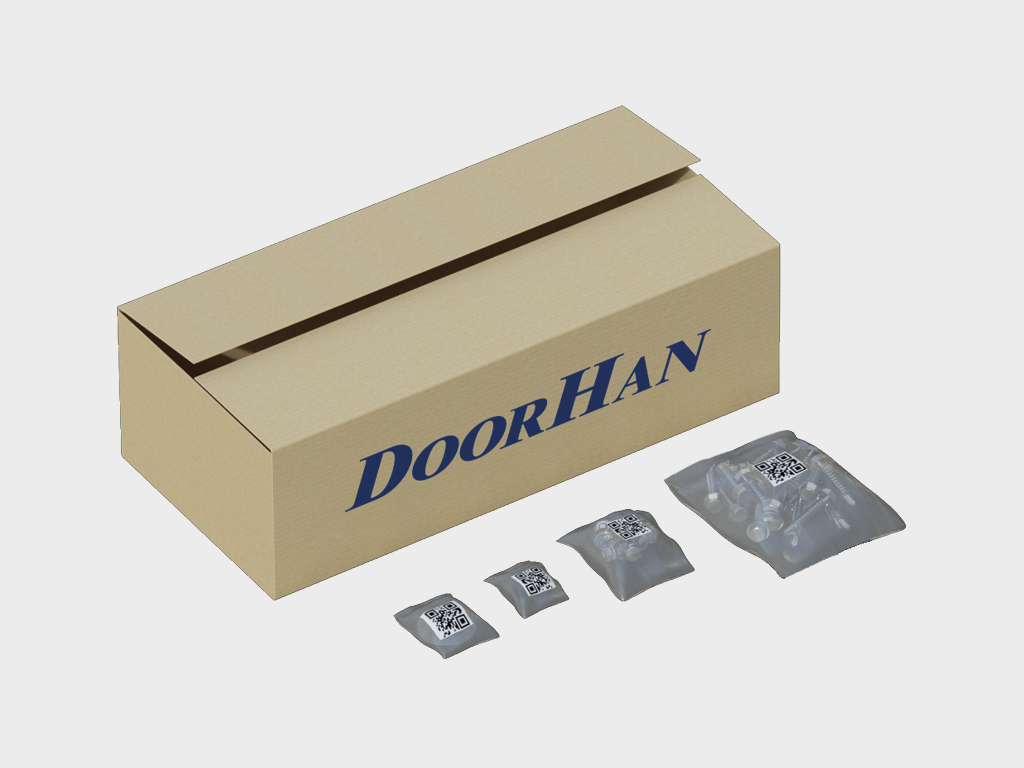

Комплект крепежных элементов
Дополнительная комплектация Печать раздела
Приемник внешний двухканальный с частотой 433 МГц (DHRE-2)
Фотоэлементы PHOTOCELL-N
Сигнальная лампа со встроенной антенной LAMP
Пульт 4-канальный с частотой 433 МГц (Transmitter 4)

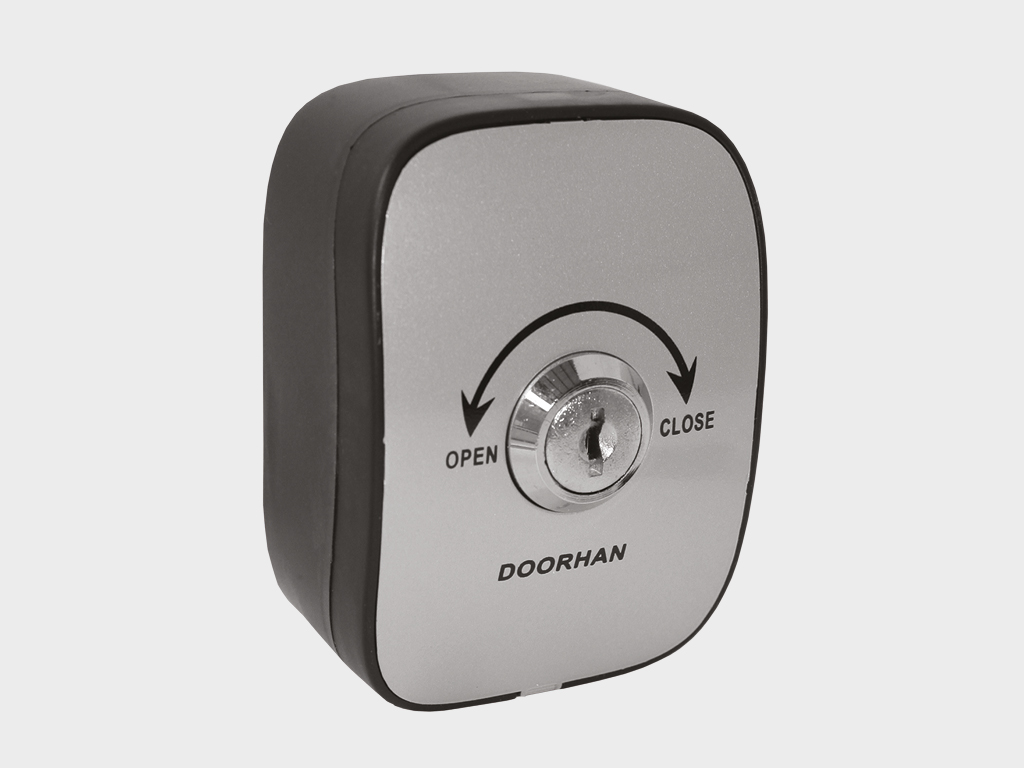

Ключ-кнопка для управления

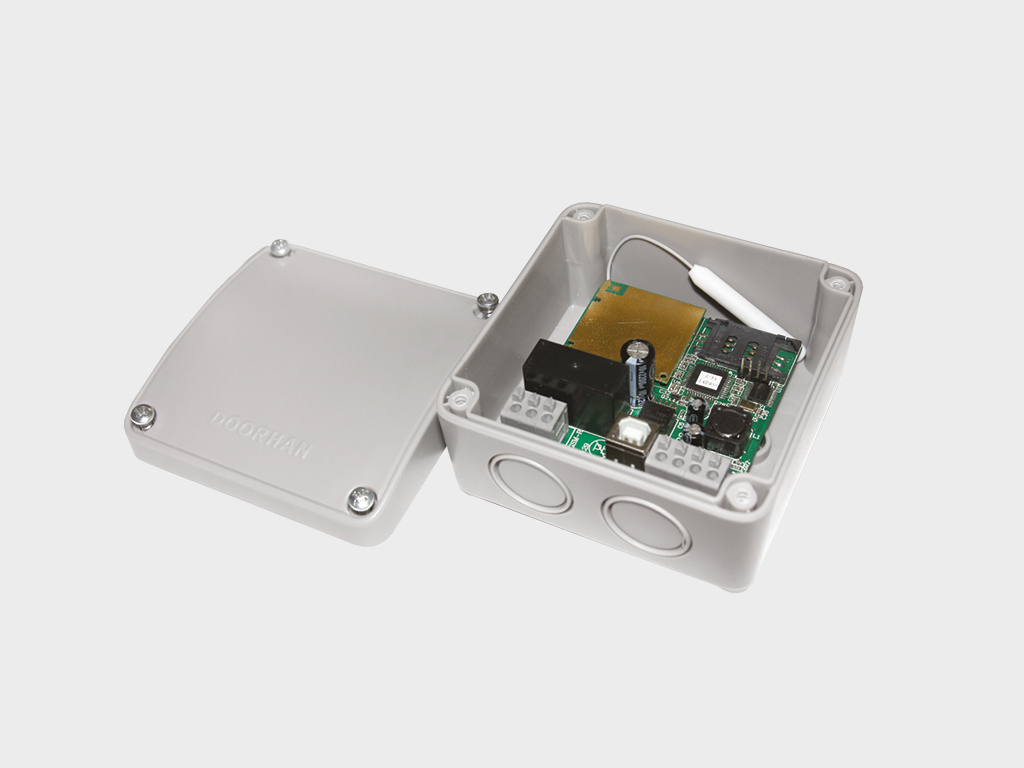

Модуль для управления с мобильного телефона
Технические характеристики Печать раздела
Параметр Значение Примечание
Ворота распашные EI90
Предел огнестойкости, мин не менее 90
Усилие ручного открывания и закрывания, Н, не более не более 150
Вес ворот в сборе, кг 230 при минимальных размерах
Приведенное сопротивление теплопередаче, м² *°С/Вт не менее 0,4-0,8
Звукоизоляция, дБ, класс (ГОСТ 31174) до 20
Вес ворот в сборе, кг 860 при максимальных размерах
Угол открытия створок, град 170 (без привода) при максимальных размерах

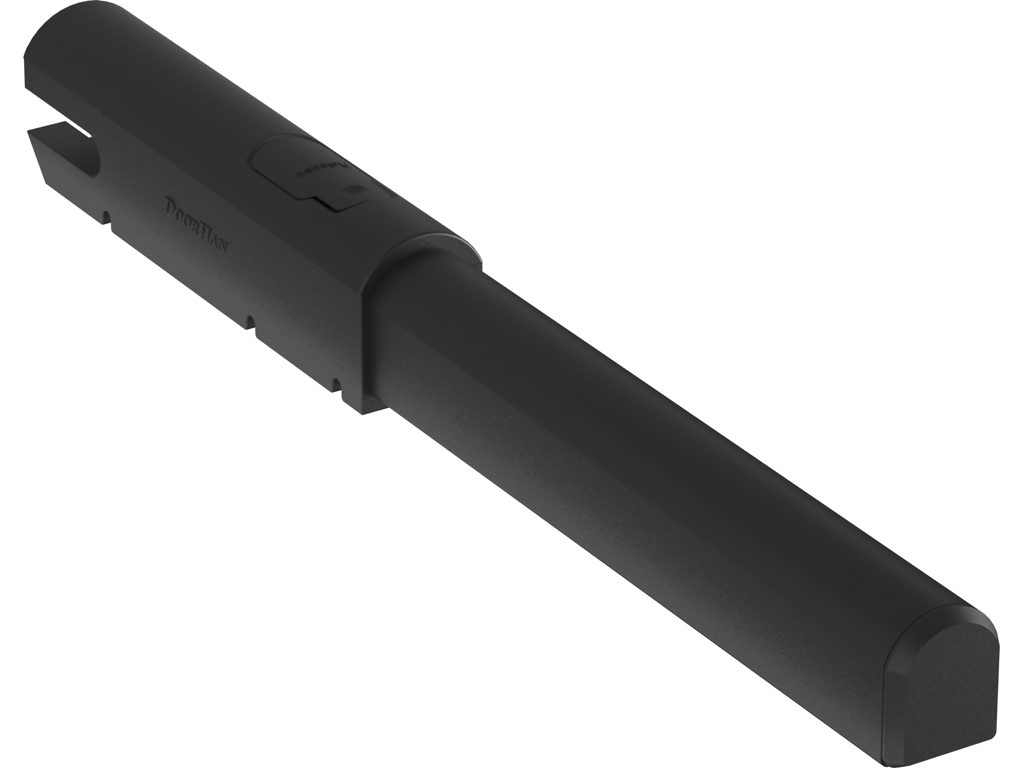

Угол открытия створок, град 90-120 (с приводом SWING)
Угол открытия створок, град 90 (с приводом ARM)
Ворота распашные EI120
Предел огнестойкости, мин не менее 120
Усилие ручного открытия и закрытия калитки, H не более 150
Вес ворот в сборе, кг 230 при минимальных размерах
Приведенное сопротивление теплопередаче, м² *°С/Вт не менее 0,4-0,8
Звукоизоляция, дБ, класс (ГОСТ 31174) до 20
Вес ворот в сборе, кг 860 при максимальных размерах
Угол открытия створок, град 170 (без привода) при максимальных размерах
Угол открытия створок, град 90-120 (с приводом SWING)
Угол открытия створок, град 90 (с приводом ARM)
Условия эксплуатации продукции Печать раздела
1. Распашные ворота должны работать плавно без заклиниваний и рывков.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. Замок створок полотна имеет одностороннюю личинку для закрытия на ключ.
4. В случае появления при работе распашных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.
5. При открытии и закрытии ворот вручную не прилагайте к ним больших усилий. Запрещается открывать створки ворот резкими толчками.
6. Во избежание несчастного случая следите, чтобы в момент открытия распашных ворот люди и животные не находились в зоне действия ворот.
7. Следите, чтобы в момент работы распашных ворот в проеме не было посторонних предметов.
8. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с распашными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
9. Своевременно производите чистку петель ворот во избежание их заклинивания.
10. Не допускается при работе автоматики удерживать полотно распашных ворот. Это может привести к травме или поломке конструкции.
11. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в год) проводить их технический осмотр.
12. В случае открытия/закрытия ворот с помощью привода, механический замок или задвижка должны находиться в открытом состоянии.
13. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
14. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
15. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
16. В случае использования распашных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.
Упаковка Печать раздела
Упаковка в картон Характеристики упаковки
Длина, мм зависит от длины створок
Ширина, мм зависит от ширины створок
Высота, мм 200
Количество в упаковке две створки: левая и правая

Упаковка в пузырчатую пленку Характеристики упаковки
Длина, мм зависит от длины створок
Ширина, мм зависит от ширины створок
Высота, мм 200
Количество в упаковке две створки: левая и правая

Упаковка в дерево Характеристики упаковки
деревянная обрешетка
Длина, мм зависит от длины створок
Ширина, мм зависит от ширины створок + 100

Упаковка в стретч - пленку Характеристики упаковки
Длина, мм зависит от длины створок
Ширина, мм зависит от ширины створок
Высота, мм 200
Количество в упаковке две створки: левая и правая
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности распашных противопожарных ворот производства ГК DoorHan на срок 1 год с момента приобретения их заказчиком.
Дополнительное описание Печать раздела
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 3 м или подъемного крана. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Распашные ППВ с калиткой. Распашные ППВ с калиткой разрезы. Полотно РПВ с калиткой. Распашные ППВ. Распашные ППВ разрезы. Полотно РПВ.
Паспорта и сертификаты Печать раздела
Паспорт на распашные противопожарные ворота DHRFP (EI 90)
Паспорт на распашные противопожарные ворота DHRFP (EI 120)
Сертификат № C-RU.ПБ25.B.03751
Сертификат № C-RU.ПБ25.B.04458
Сертификат № C-RU.ПБ25.B.04459
Инструкции Печать раздела
Инструкция по монтажу и эксплуатации распашных противопожарных ворот

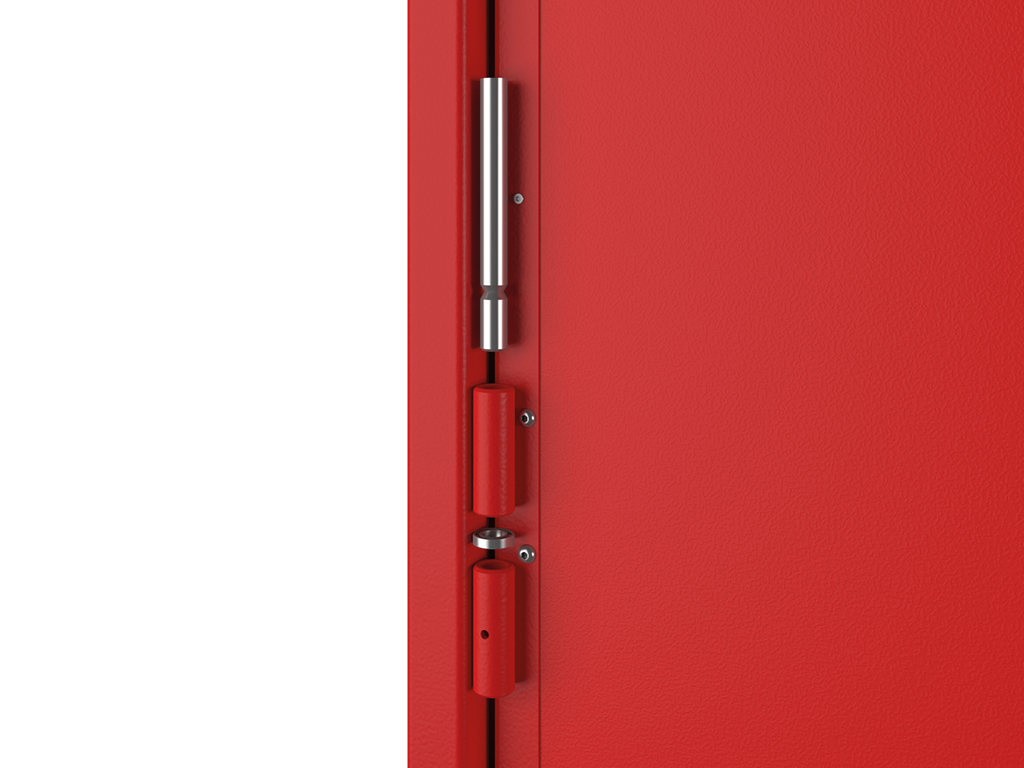

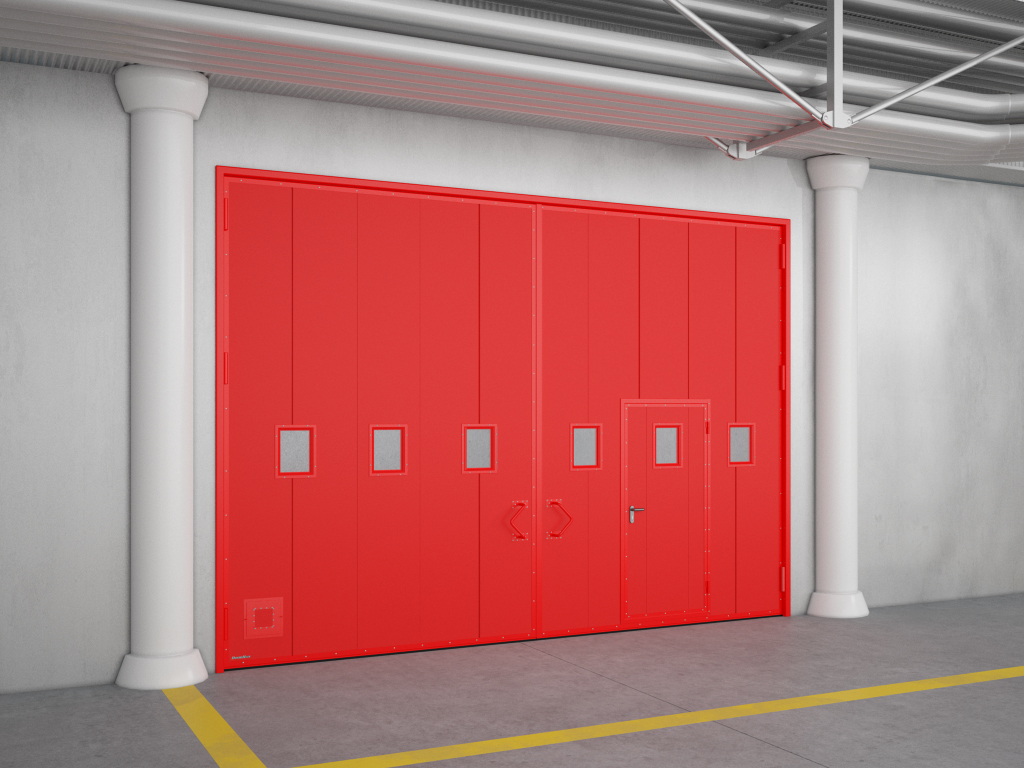

Новая петля позволяет упростить монтаж ворот при отсутствии на проеме пристенков.
Установка огнестойкого окна в распашные противопожарные ворота позволяет повысить удобство эксплуатации ворот, нет необходимости открывать ворота для того, чтобы посмотреть что происходит за ними. Огнестойкое окно работает в обе стороны: препятствует выходу огня из помещения, где возник пожар. Благодаря прочной металлической раме, огнестойкое окно выдерживает высокую механическую нагрузку и не деформируется при значительных перепадах температур и интенсивном нагреве. Противопожарный люк, установленный в полотне, обеспечивает возможность тушения пожара без необходимости открытия ворот.
Портфолио реализованных объектов Печать раздела
Установка распашных противопожарных ворот в производственном помещении
Установка распашных противопожарных ворот в складском помещении
Распашные противопожарные ворота с калиткой
