Система роликов и направляющих для балки х/к 71х60х3,5 L=6000мм
В состав комплекта входит все необходимое для сборки и установки сдвижных ворот. К данному комплекту подходят любые виды щитов, сделанные самостоятельно.

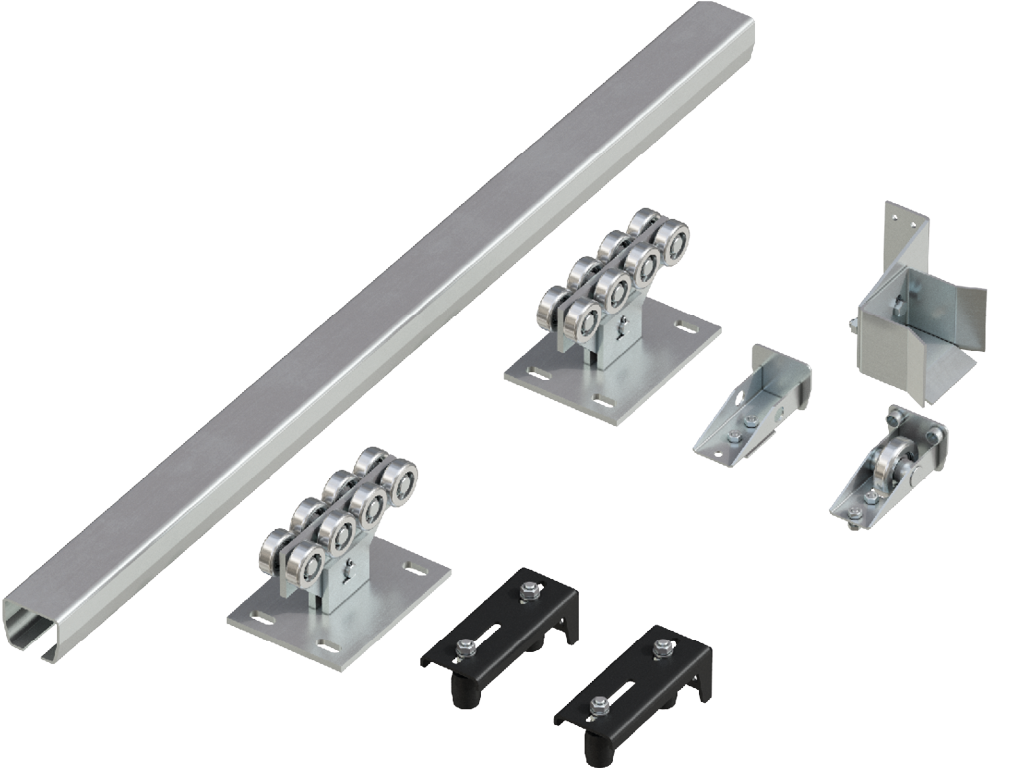

Общий вид комплекта
Стандартные конструктивные решения Печать раздела

Возможен монтаж ворот с открытием в левую или правую сторону.
Получить онлайн помощь
Базовая комплектация Печать раздела

Балка 71 х 60 х 3,5, L = 6 000 мм

Роликовые опоры — 2 шт.

Ловитель нижний — 1 шт.

Устройства направляющие — 2 шт.

Крышки для балки — 2 шт.
Технические характеристики Печать раздела
Параметр
Значение
Примечание
Допустимая нагрузка, кг (кН)
400
Условия эксплуатации продукции Печать раздела
1. Правильная установка и эксплуатация комплектующих гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре удостовериться в жесткости крепления элементов к полотну ворот, в отсутствии внешних механических повреждений, в отсутствии мест со слабыми соединениями.
1.3. Эксплуатация систем роликов и направляющих разрешается при температуре окружающей среды от -30 до +40 °С и относительной влажности 75 %.
2. При эксплуатации систем роликов и направляющих для балки х/к 71 х 60 х 3,5, L = 6 000 мм ЗАПРЕЩАЕТСЯ:
2.1. Подвергать роликовые опоры рывкам и ударам.
2.2. Использовать при чистке комплектующих вещества, способные вызвать повреждения поверхностей.
2.3. Установка не предусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов комплектации. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
Упаковка Печать раздела
Упаковка в пузырчатую пленку
Характеристики упаковки
Описание
упаковка представляет собой пузырчатую пленку, обернутую вокруг балки с перехлестом; пленка закреплена скотчем с логотипом компании
Длина, мм
6 000
Ширина, мм
75
Высота, мм
65
Упаковка в коробку
Характеристики упаковки
Состав
роликовые опоры, направляющие устройства, ловители, крышки для балки
Длина, мм
400
Ширина, мм
300
Высота, мм
200
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия надежности работы комплектации сдвижных ворот производства фирмы DoorHan на год с момента приобретения.
Чертежи Печать раздела
Общий вид ворот на примере щита с заполнением сэндвич-панелями
Паспорта и сертификаты Печать раздела
Сертификат соответствия комплектации ворот
Инструкции Печать раздела
