ТИП ПРОДУКЦИИ: Стандартный
Шторы противодымные применяются в момент возникновения пожара для разделения помещений и блокировки потоков дыма, ядовитых продуктов горения, угарных газов и теплового излучения, а также для направления дыма к системам дымоудаления. Специальный состав полотна обеспечивает надежность изделия в критической ситуации. Устанавливаются в промышленных и складских помещениях, парковках, жилых, спортивно-развлекательных и торговых комплексах.
Противодымная штора
Зона применения Печать раздела
Гражданское строительство
Жилые комплексы, паркинги, здания образовательных учреждений, выставочные и торговые комплексы, бизнес-центры, офисные здания, гостиницы, рестораны
Объекты транспортной инфраструктуры
Аэропорты, железнодорожные вокзалы, автовокзалы, автостоянки
Здания зрелищных, культурно-просветительских и спортивных учреждений
Театры, кинотеатры, концертные залы, музеи, библиотеки, цирки, спортивные комплексы, стадионы, ледовые дворцы, физкультурно-оздоровительные комплексы
Медицинские учреждения
Медицинские центры, госпитали, больницы, санатории, родильные дома, поликлиники
Преимущества Печать раздела
Противодымные шторы устанавливаются в паркингах и промышленных помещениях
Металлоконструкции шторы изготавливаются из оцинкованной стали, кроме того, они могут быть дополнительно окрашены.
Негорючий материал полотна
Пропитанная специальным составом высокотемпературная ткань блокирует потоки дыма и ядовитые продукты горения при возникновении пожара.
Надежная защита зданий с повышенными требованиями к пожарной безопасности
Установка противодымных штор позволяет в случае пожара направить дым к системам дымоудаления и способствует безопасной эвакуации людей.
Надежное перекрытие проема
Стальные направляющие из специальных гнутых профилей исключают зазоры между полотном и проемом. Ролики на полотне обеспечивают его устойчивое положение при движении по направляющим. Утяжелитель предназначен для равномерного опускания шторы. При опущенном полотне он плотно прилегает к плоскости проема.
Минимальные сроки производства
Все комплектующие для противодымных штор изготавливаются на собственном заводе концерна в Москве, что гарантирует оптимальные сроки производства продукции.
Быстрый расчет стоимости
Мы предлагаем оперативный предварительный расчет стоимости изделия, изготовленного по индивидуальным размерам заказчика.
Поставка в страны ЕАЭС
Широкая дилерская сеть и развитая логистика позволяют выполнять поставку изделий в страны Евразийского экономического союза в минимальные сроки.
Сертификация ISO 9001
Все заводы концерна DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Тип поверхности металлоконструкций
Гладкая
Цвета металлоконструкций
Неокрашенная оцинкованная сталь (стандартный)
RAL 8014 (коричневый)
RAL 7004 (серый)
RAL 9003 (белый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордовый)
RAL 9006 (серебристый)
RAL 1014 (бежевый)
RAL 3000 (красный)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL (наценка)
Цвет полотна
Серый
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 1 000–6 000 * |
| Ширина проема, мм | 1 000–8 000 |
| Притолока, мм | Накладной монтаж — от 450 (при высоте проема до 3 600 и ширине проема до 4 300); от 550 (при высоте проема от 3 600 и ширине проема от 4 300); встроенный — ограничений нет |
| Пристенки, мм | Накладной монтаж — от 150; встроенный — ограничений нет |
| * Высота от 3 600 мм при ширине больше 4 300 мм зависит от веса полотна |
Размеры проема Печать раздела
Конструкция Печать раздела

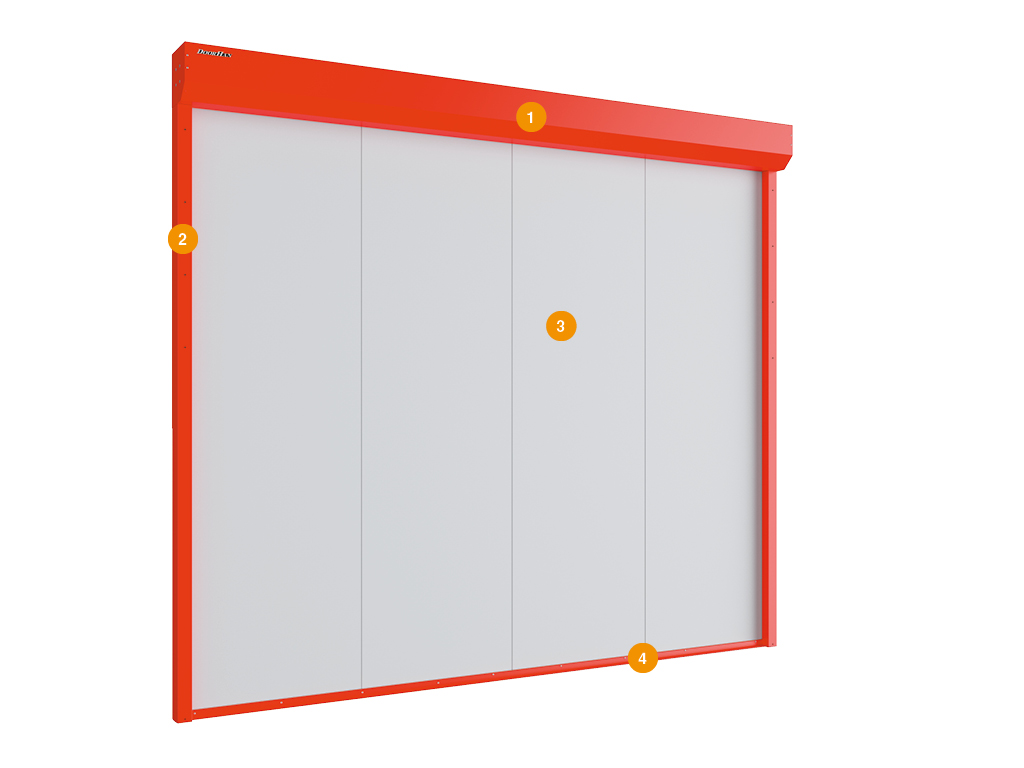

Конструкция противодымной шторы:
1. Стальной короб
2. Стальная направляющая
3. Полотно
4. Утяжелитель
Подготовка строительного объекта Печать раздела
Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру):
H – высота проема (расстояние от пола до верха проема);
B – ширина проема (расстояние от левого края до правого края проема);
h1 – притолока (расстояние от верха проема до препятствия);
b1/b2 – левое/правое боковое расстояние (расстояние от края проема до препятствия).
Требования к строительному объекту
При накладном монтаже:
- при замере H и B за итоговый размер принимается наибольшая величина;
- при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.
При встроенном монтаже:
- при замере H и B за итоговый размер принимается наименьшая величина;
- при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.
- при замере H и B за итоговый размер принимается наибольшая величина;
- при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.
При встроенном монтаже:
- при замере H и B за итоговый размер принимается наименьшая величина;
- при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.
Способы монтажа Печать раздела
 |
Накладной монтаж. |
 |
Встроенный монтаж. |
Стандартные конструктивные решения Печать раздела
 |
Встроенный монтаж. Основные размеры. Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места. |
Встроенный монтаж. Основные размеры.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H3 + h |
| H3, мм Высота направляющих | H3 |
| B, мм Ширина проема | B |
| h, мм Высота короба | 200, 300 (в зависимости от размера конструкции) |
 |
Накладной монтаж. Основные размеры. Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. |
Накладной монтаж. Основные размеры.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| B, мм Ширина проема | B |
| L, мм Ширина всей конструкции | B + 162 |
| h, мм Высота короба | 200, 300 (в зависимости от размера конструкции) |
Базовая комплектация Печать раздела
 |
Полотно шторы. |
 |
Электропривод. |
 |
Стальной короб. |
 |
Стальная боковая направляющая. |
 |
Утяжелитель. |
Дополнительная комплектация Печать раздела
 |

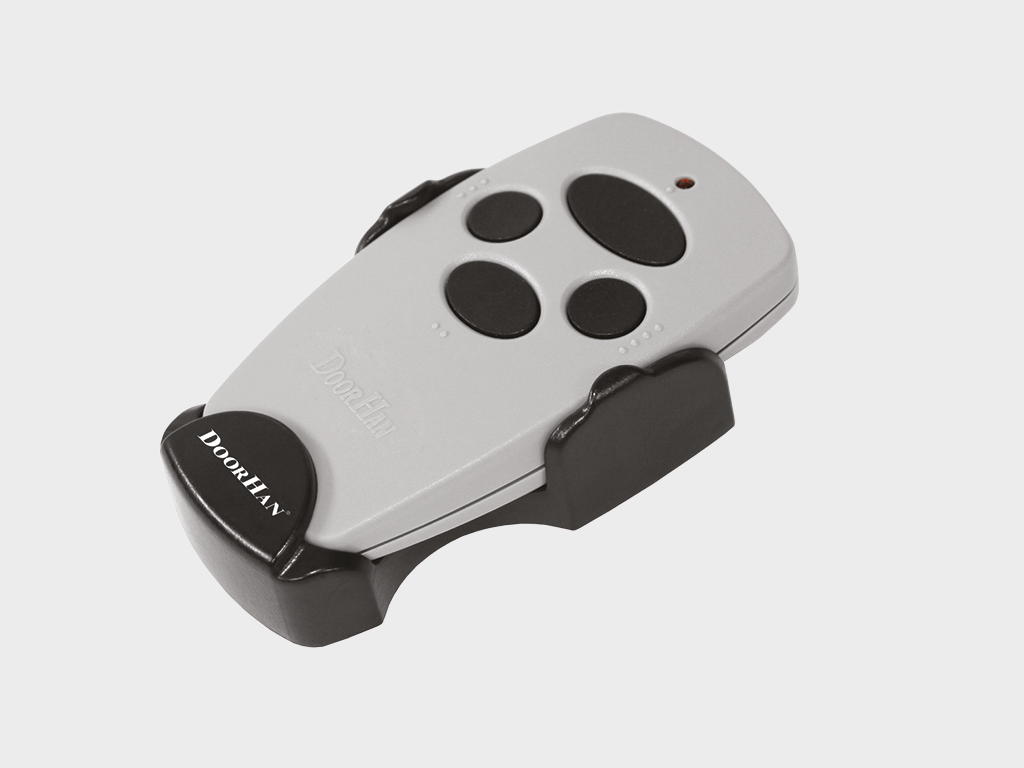

Пульт 4-канальный с частотой 433 МГц (TRANSMITTER 4). |
 |
Ключ-кнопка для управления. |
 |
Кнопочный выключатель. |
 |
Блок управления. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Противодымная штора E60 | ||
| Предел огнестойкости, мин | Не менее 60 | Предел целостности |
| Материал | Стеклоткань | |
| Толщина, мм | Не более 0,41 | Полотно шторы |
| Вес полотна, кг/м² | 0,51 | |
| Вес ворот в сборе, кг | Не более 28 | Штора в сборе при минимальных размерах |
| Вес ворот в сборе, кг | Не более 225 | Штора в сборе при максимальных размерах |
| Противодымная штора E120 | ||
| Предел огнестойкости, мин | Не менее 120 | Предел целостности |
| Материал | Кремнеземная ткань | |
| Толщина, мм | Не более 0,6 | Полотно шторы |
| Вес полотна, кг/м² | 0,65 | |
| Вес ворот в сборе, кг | Не более 30 | Штора в сборе при минимальных размерах |
| Вес ворот в сборе, кг | Не более 230 | Штора в сборе при максимальных размерах |
Условия эксплуатации продукции Печать раздела
1. Противодымная штора не предназначена для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).
2. Противодымная штора должна работать плавно без заклиниваний и рывков.
3. Во избежание несчастного случая следите, чтобы в момент работы шторы люди и животные не находились в зоне действия.
4. Следите, чтобы в момент работы шторы в проеме не было посторонних предметов.
5. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с противодымной шторой, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
6. Досрочному списанию подлежит штора, выполнившая свою функцию по прямому назначению при пожаре. В этом случае штора подлежит демонтажу и замене.
7. Для обеспечения надежной и бесперебойной работы шторы рекомендуется регулярно (не реже 1 раза в 6 месяцев) проводить ее технический осмотр и обслуживание.
8. Не допускается удерживать шторы во время их работы. Это может привести к травме или поломке конструкции.
9. Не допускайте детей к устройствам управления автоматической шторой (кнопкам, пультам).
10. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
11. В случае использования противодымных штор или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.
Упаковка Печать раздела
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Упаковка короба |
| Длина, мм | Зависит от длины короба |
| Ширина, мм | 270 — для 200-го короба; 370 — для 300-го короба |
| Высота, мм | 200 — для 200-го короба; 370 — для 300-го короба |
| Описание | Упаковка направляющих и утяжелителя. Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры) |
| Длина, мм | Зависит от длины направляющих и утяжелителя |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Описание | Ящик (из фанеры) |
| Длина, мм | Если B полотна > H полотна, то L ящика = B полотна + 235; если B полотна < H полотна, то L ящика = H полотна + 85 |
| Ширина, мм | 495 — для 200-го короба; 595 — для 300-го короба |
| Высота, мм | 417 — для 200-го короба; 517 — для 300-го короба |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности противодымных штор производства концерна DoorHan на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! Противодымные шторы DoorHan не предназначены для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).
Дополнительное описание Печать раздела
Концерн DoorHan производит погрузку штор на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных штор. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Рекомендуется хранить шторы в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Шторы должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Чертежи Печать раздела
| DHSCFP Е60. Штора противодымная марки DoorHan с пределом огнестойкости Е60 | ||
| DHSCFP Е120. Штора противодымная марки DoorHan с пределом огнестойкости Е120 |
Паспорта и сертификаты Печать раздела
| Паспорт «Противодымная штора DHSCFP E60» | |
| Паспорт «Противодымная штора DHSCFP E120» | |

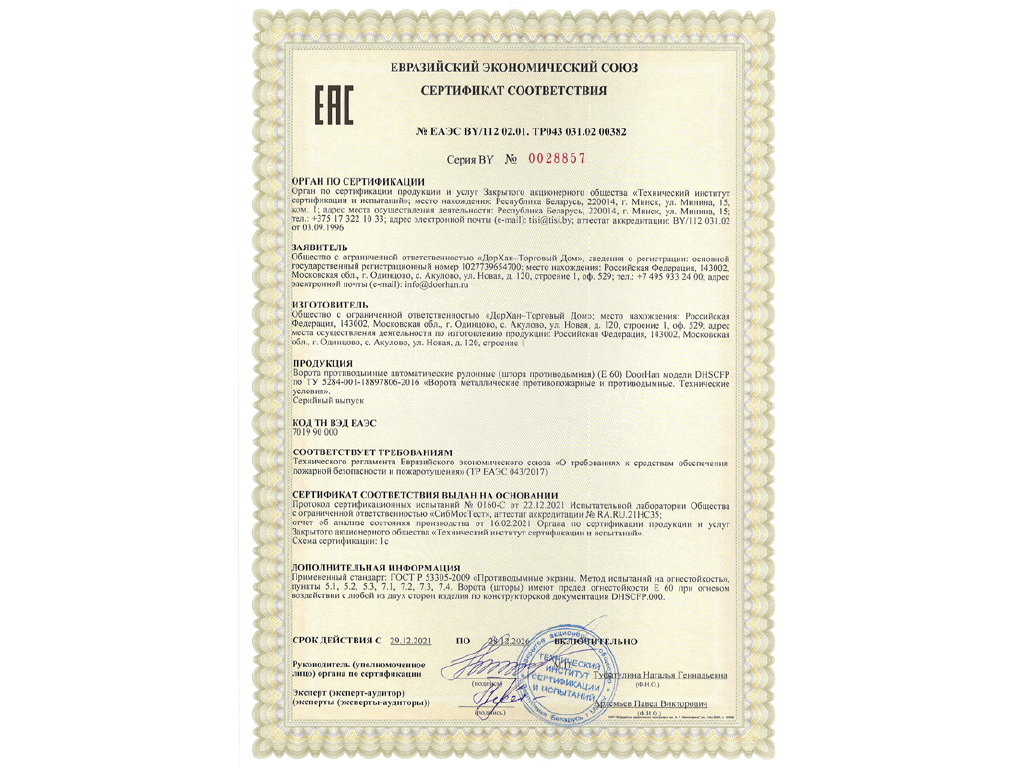

| Сертификат No EAEC BY/112 02.01. TR043 031.02 00382 | |
| Сертификат No EAEC BY/112 02.01. TR043 031.02 00408 |
Инструкции Печать раздела
| Инструкция по монтажу и эксплуатации противодымной шторы |
