Герметизатор со складной рамой серии DSHRN

ТИП ПРОДУКЦИИ: Стандартный
Герметизатор проема со складной рамой серии DSHRN оптимален для установки в местах со средней интенсивностью грузопотока. При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию проема. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря рычагам и автоматически возвращается в исходное положение после отъезда автомобиля.

Герметизатор проема со складной рамой серии DSHRN

Видео
Отзыв о продукции МК DoorHan. Перегрузочное оборудование. Складской комплекс DNS, г. Киров
Отзыв о продукции MK DoorHan. Комплексная поставка оборудования для БКК, г. Казань
Промышленные секционные ворота и складское оборудование. ТЦ METRO, г. Казань
Перегрузочное оборудование. Компания «Дилан», г. Владивосток
Перегрузочное оборудование. Складской комплекс OZON, г. Казань
Комплексная поставка оборудования. Распределительный центр, г. Дзержинск
Комплексная поставка оборудования. Распределительный центр «Находка», г. Оренбург
Отзыв о продукции МК DoorHan. Комплексная поставка складского оборудования. ТЦ «Макси», г. Киров
Отзыв о продукции МК DoorHan. Перегрузочное оборудование. ЛК «Раевский», Краснодарский край
Отзыв о продукции МК DoorHan. Перегрузочное оборудование. ЛК «Почта России», г. Самара
Отзыв о продукции МК DoorHan. Комплексная поставка оборудования. Пивоваренный завод, г. Чистополь
Зона применения Печать раздела
!!!!!
Преимущества Печать раздела
Защита от повреждения
Складная подпружиненная рама герметизатора защищает конструкцию от повреждения в случае неправильной парковки автомобиля.
Жесткость конструкции
Конфигурация профиля обеспечивает повышенную жесткость рамы герметизатора.
Система стока воды
Система стока воды предотвращает ее скапливание на крыше герметизатора.
Износостойкость
Материал ПВХ, из которого изготовлены фронтальные листы, обладает достаточной эластичностью, износостойкостью и имеет высокое сопротивление на разрыв.
СВЯЖИТЕСЬ С НАМИ
Таблица размеров Печать раздела
Параметр Показатель
Высота конструкции, м 3; 3,2; 3,4; 4,4
Ширина конструкции, м 3; 3,2; 3,4
Глубина герметизатора, мм 600, 900
Конструкция Печать раздела
1. Верхний фронтальный лист
2. Боковой фронтальный лист
3. Рычаг герметизатора
4. Пружина
5. Чулок цельный с системой стока воды
6. Белая световозвращающая полоса
7. Жгут резиновый
Подготовка строительного объекта Печать раздела
W – ширина герметизатора.
H – высота герметизатора.
B – глубина герметизатора.
Способы монтажа Печать раздела
Накладной монтаж.
Базовая комплектация Печать раздела
Одинарный верхний лист.
Одинарные боковые листы.
Алюминиевая рама.
Дополнительная комплектация Печать раздела

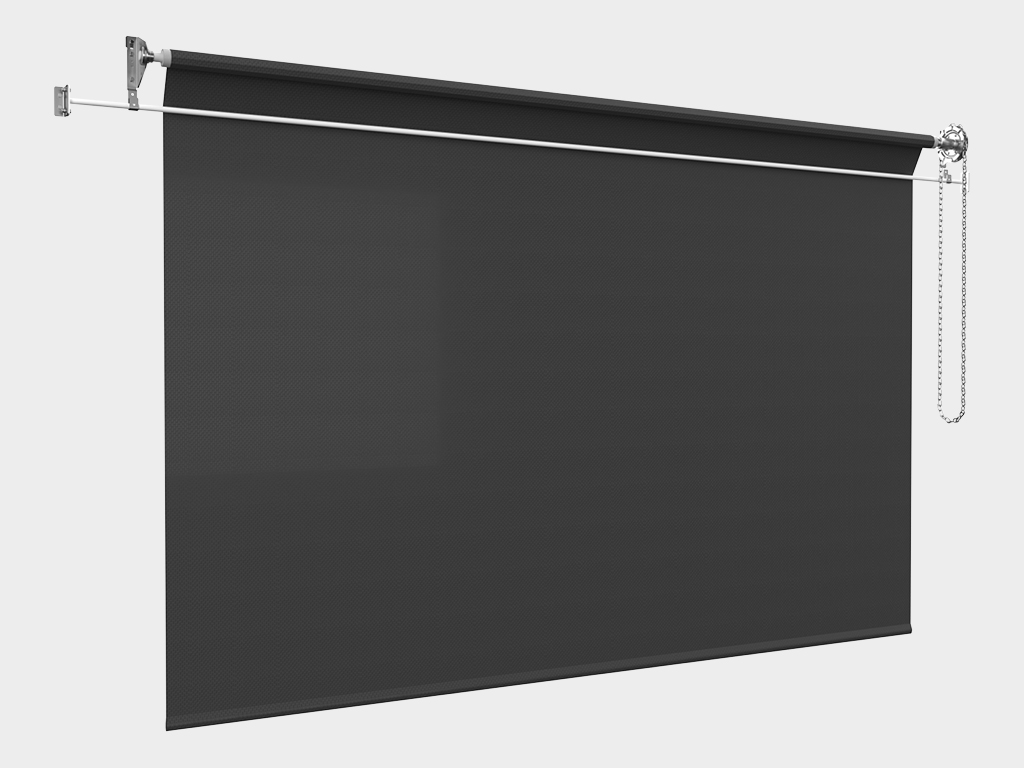

Подвижный верхний лист предназначен для обеспечения дополнительной герметизации проема (максимальное перекрытие проема герметизатора – 903 мм). Также рекомендуется использовать его, если погрузочно-разгрузочные работы проводятся с парком автомобилей, имеющих разные по высоте кузовы.
Подушка большая угловая.
Подушка малая угловая.
Артикулы направляющих для колес: на анкерных болтах – «OE22», для бетонирования – «OE23», с установкой на анкерных болтах оцинкованные – «OE24», для бетонирования оцинкованные – «OE26». Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.
Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.
Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BS800х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 800 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Технические характеристики Печать раздела
Параметр Значение Примечание
Фронтальная ПВХ-ткань
Прочность на разрыв, N 685 В длину (уток)
Прочность на разрыв, N 590 В ширину (основа)
Коэффициент трения скольжения 0,3 Металл
Коэффициент трения скольжения 0,4 ПВХ
Толщина, мм 3
Вес, кг/м² 3,6
Диапазон рабочих температур, °С -35...+50
Боковая ПВХ-ткань
Прочность на разрыв, N 250 В длину (уток)
Прочность на разрыв, N 250 В ширину (основа)
Толщина, мм 0,5
Диапазон рабочих температур, °С -35...+50
Артикул Вес герметизатора, кг
DSHRN3,0х3,0 71,142
DSHRN3,2х3,2 75,133
DSHRN3,2х3,4 77,802
DSHRN3,4х3,2 76,512
DSHRN3,4х3,4 79,129
DSHRN3,4х4,4 92,421
Условия эксплуатации продукции Печать раздела
1. К работе с герметизатором допускаются лица, изучившие устройство и порядок работы герметизатора.
2. Перед началом работы необходимо провести осмотр общего состояния всего комплекта герметизатора. При обнаружении неисправностей герметизатор эксплуатироваться не может.
3. Отцентрируйте автомобиль относительно белых полос.
4. Медленно подгоняйте автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.
5. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры). При этом верхний и боковой листы охватят кузов автомобиля.
6. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.
Внимание! Во избежание преждевременного выхода герметизатора из строя не превышайте допустимый размер автомобиля для данного типа герметизатора.
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности герметизатора со складной рамой производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.
Чертежи Печать раздела
Герметизатор со складной рамой серии DSHRN
Схема установки герметизатора со складной рамой серии DSHRN
Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110
Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205
Направляющие для колес
Схема установки направляющих для колес
Схема установки подушки угловой
Подушка угловая
Схема расположения подвижного верхнего листа в герметизаторе
Паспорта и сертификаты Печать раздела
Паспорт на герметизатор со складной рамой
Сертификат соответствия (перегрузочное оборудование)
Инструкции Печать раздела
Герметизатор со складной рамой серии DSHRN
Подвижный верхний лист для герметизатора со складной рамой серии DSHRN

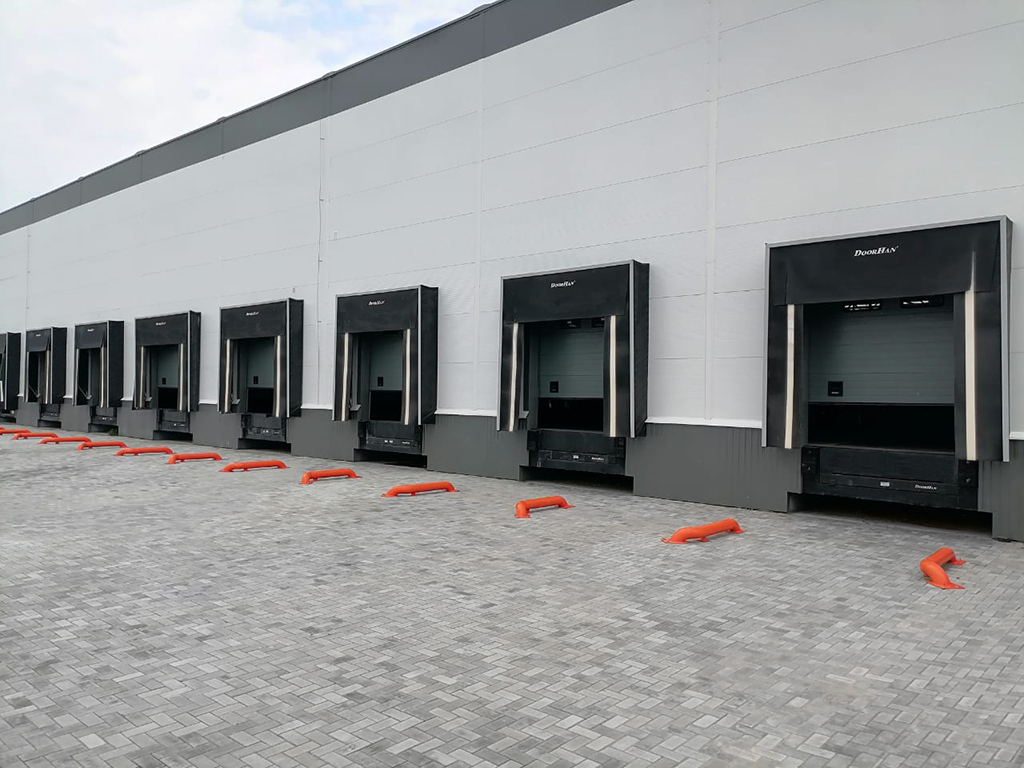

Портфолио реализованных объектов Печать раздела
Герметизаторы со складной рамой серии DSHRN
Герметизаторы со складной рамой серии DSHRN
Особенности
Складная подпружиненная рама герметизатора защищает конструкцию от повреждения в случае неправильной парковки автомобиля.
Конфигурация профиля обеспечивает повышенную жесткость рамы герметизатора.
Система стока воды предотвращает ее скапливание на крыше герметизатора.
Все крепления скрыты конструкцией изделия.
Материал ПВХ, из которого изготовлены фронтальные листы, обладает достаточной эластичностью, износостойкостью и имеет высокое сопротивление на разрыв.
Основные технические характеристики
Высота конструкции, мм 3 000, 3 200, 3 400, 4 400
Ширина конструкции, мм 3 000, 3 200, 3 400
Глубина герметизатора, мм 600, 900
