ТИП ПРОДУКЦИИ: Стандартный
Калитка обеспечивает удобный доступ на огражденную территорию для пешеходов. Подходит как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.

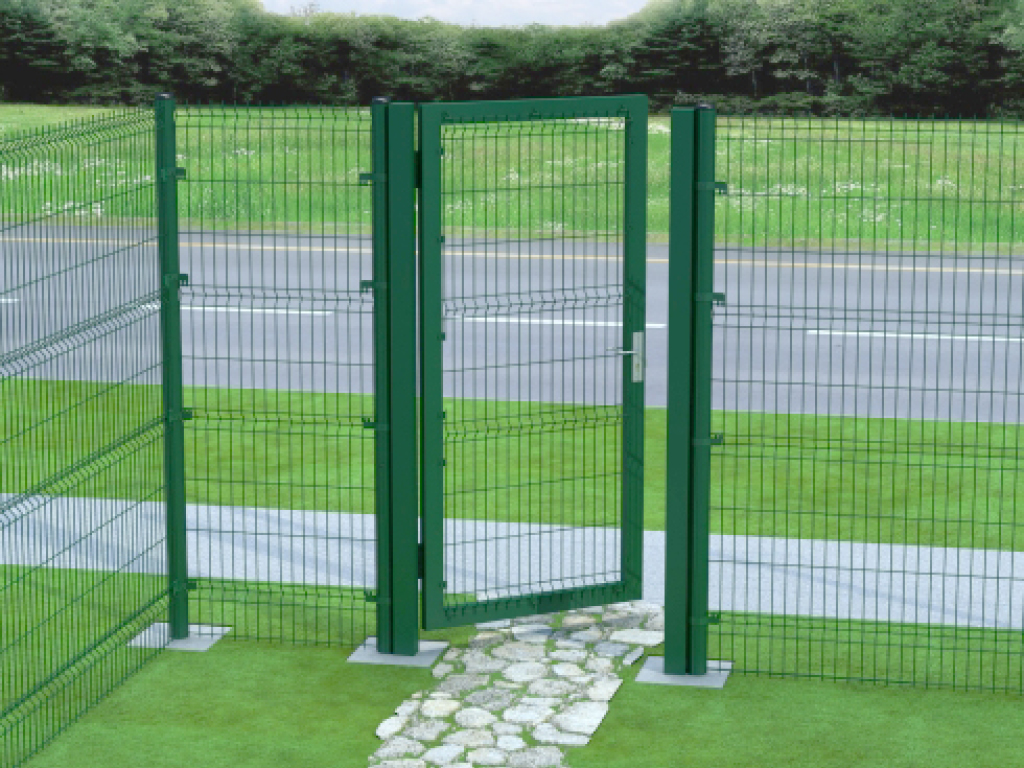

Внешний вид калитки со стальной рамой и заполнением сетчатой панелью
Видео
Зона применения Печать раздела
.jpg)
Обеспечивают удобный дoступ на огражденную территорию частного сектора
.jpg)
Устанавливаются в составе въездной группы в индустриальных парках и на предприятиях
.jpg)
Могут использоваться для разграничения зон внутри предприятия
Преимущества Печать раздела
Высокая коррозионная стойкость
Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.
Хороший обзор территории
Конструкция калитки из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.
Длительный срок эксплуатации
Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.
Эстетичный внешний вид
Конструкция из Т-профиля исключает сварной стык в щите, что предотвращает коррозию и придает конструкции более эстетичный внешний вид по сравнению с креплением внакладку.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Стандартные цвета
RAL 6005 (зеленый)
RAL 8017 (коричневый)
RAL 7004 (серый)
RAL 5005 (синий)
RAL 3005 (бoрдовый)
Нестандартный цвет по карте RAL (наценка)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 1 000 до 3 000 |
| Ширина проема, мм | от 600 до 1 500 |
| Просвет, мм | от 10 до 200 |
Размеры проема Печать раздела
Подготовка строительного объекта Печать раздела
H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.
Способы монтажа Печать раздела
 |
Мoнтаж с бетонированием столбов. |
 |

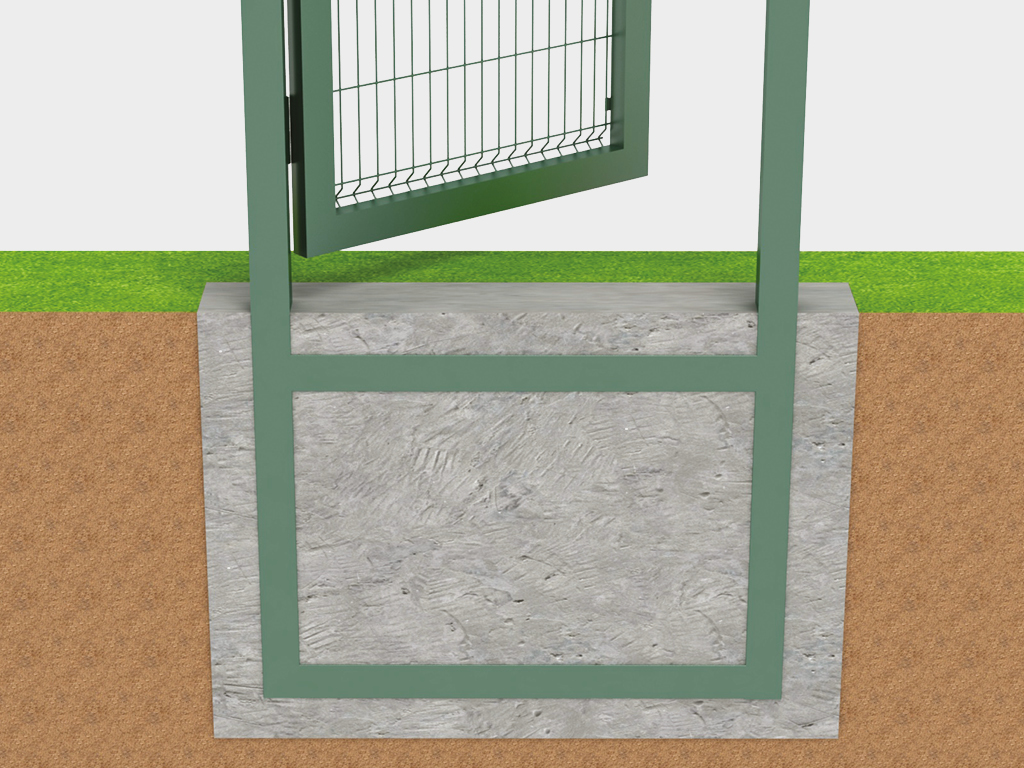

Монтаж с бетонированием рамы. |
 |

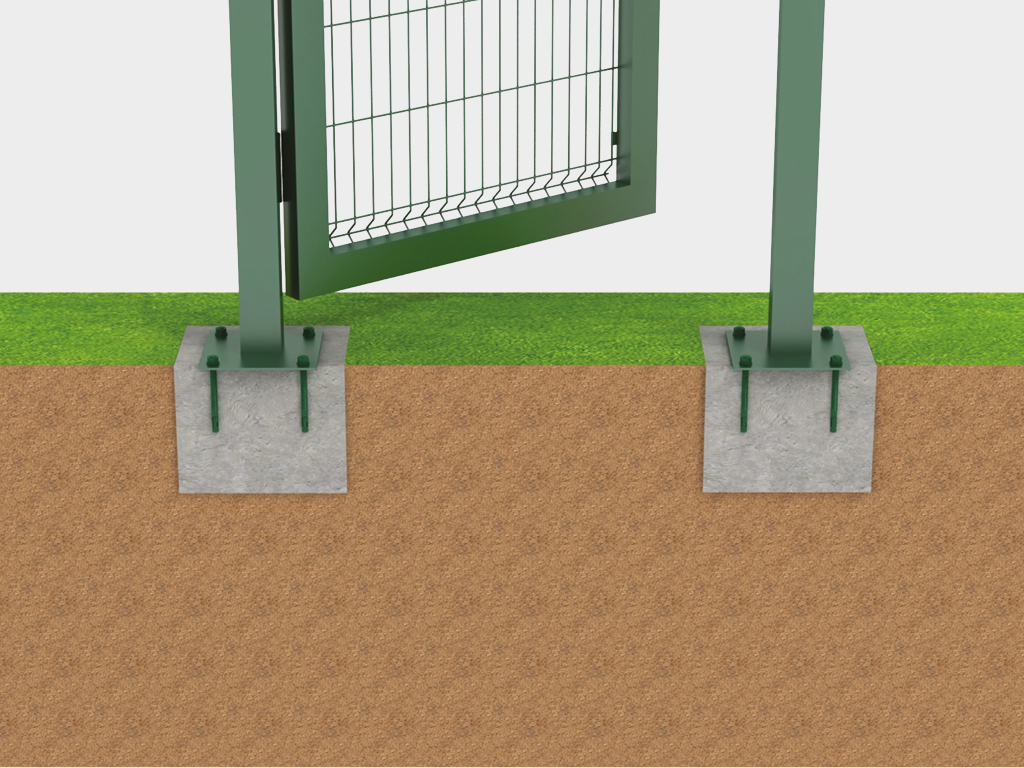

Монтаж на фланцы. |
 |
Монтаж с О-образной рамой. |
Стандартные конструктивные решения Печать раздела
 |
Калитка со стальной рамой из Т-профиля изготавливается в одном, наиболее популярном размере. Полотно изготавливается из тех же металлических секций, что и системы ограждений. Применение цельносварной О-образной рамы значительно упрощает и сокращает время монтажа. Подходит как для загородного дома, так и для объектов индустриального назначения. |
Калитка со стальной рамой из Т-профиля и с заполнением сварной сеткой, О-образная рама
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 2 000 |
| B, мм Ширина проема | 1 000 |
| P, мм Просвет | 100 |
Базовая комплектация Печать раздела
 |

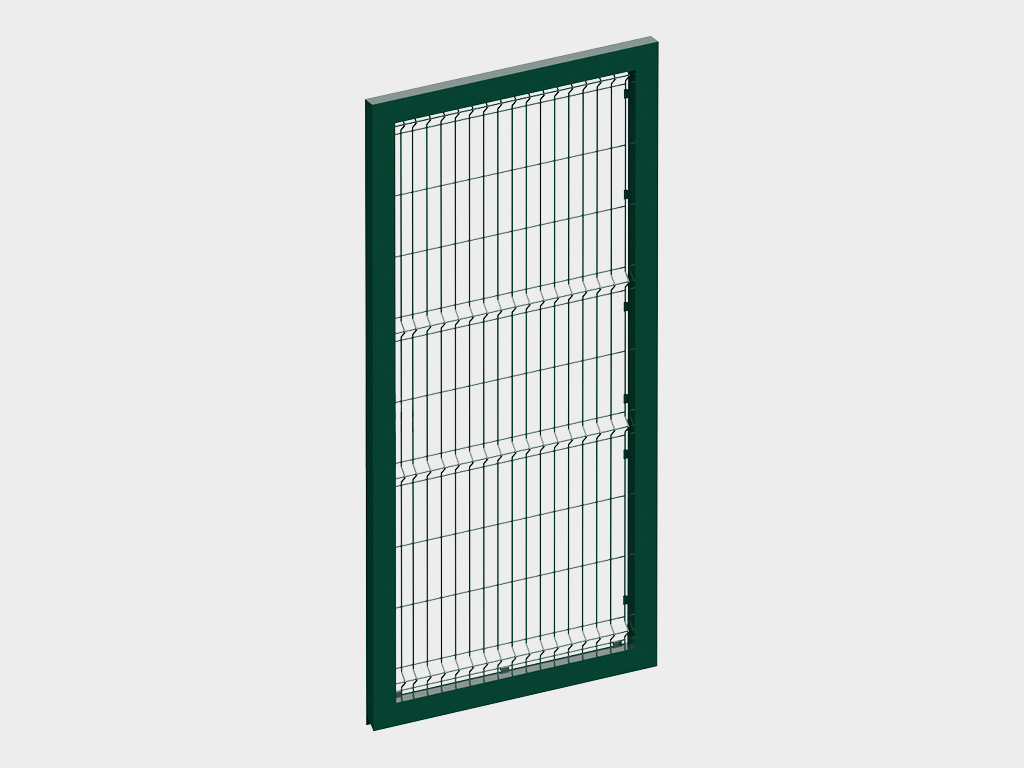

Щит калитки. |
 |

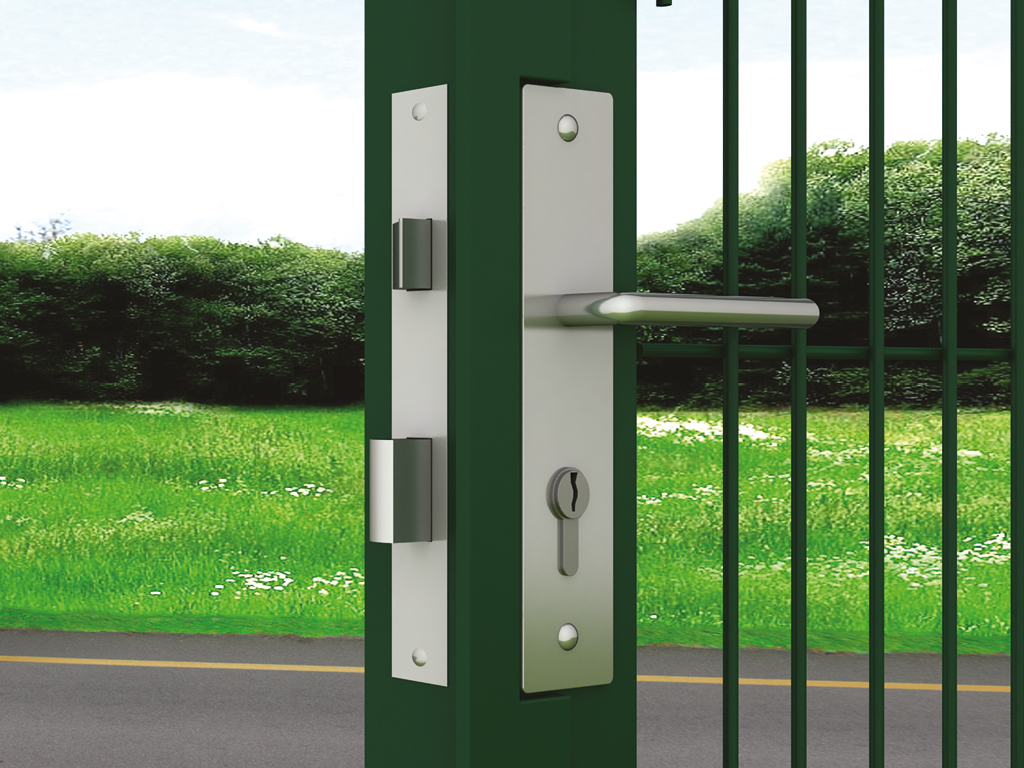

Замок с нажимной ручкой. |
Дополнительная комплектация Печать раздела
 |
Замок накладной электромеханический (для открытия внутрь). |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Толщина порошкового покрытия не менее, мкм | 60 | |
| Поверхностная плотность цинка не менее, г/м² | 80 | |
| Диаметр горизонтального прутка, мм | 4 | |
| Диаметр вертикального прутка, мм | 4 | |
| Сопротивление ветровой нагрузке, Па | 700 | |
| Сопротивление удару твердым телом, Дж | Е = 10 Дж; h = 1 м; m = 1 кг | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | |
| Прочность крепления ручек к полотну, H | Не менее 500 | |
| Усилие ручного открытия и закрытия калитки, H | Не более 150 | |
| Угол открытия створок, град | 120 |
Условия эксплуатации продукции Печать раздела
1. Правильная устанoвка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
2.4. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
3. Меры безопасности:
3.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу. При выполнении монтажных работ:
3.2. Используйте только исправные инструменты.
3.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
3.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
4. При монтаже запрещается:
4.1. Применять приставную или раздвижную лестницу.
4.2. Использовать стремянку высотой более 2,5 м.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Упакoвка щита и столбов |
| Состав | Картон пятислойный, стретч-пленка, скотч с логотипом |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Стандартная упаковка столбов |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Описание | Упаковка щита и столбов |
| Состав | Обрешетка из доски, лист картонный по краям |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Описание | Упаковка комплектующих |
| Состав | Коробка из трехслойного картона, стретч-пленка, скотч с логотипом |
| Ширина, мм | 450 |
| Высота, мм | 300 |
| Длина, мм | 550 |
| Упаковка в стретч - пленку | Характеристики упаковки |
|---|---|
| Описание | Упаковка щита и ручки нажимной в составе щита |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности конструкции производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Чертежи Печать раздела
| Калитка для систем oграждений | ||
| Монтаж калитки |
Паспорта и сертификаты Печать раздела
| Сертификат соответствия | |
| Паспорт на калитку со стальной рамой и с заполнением сварной сеткой |
Новинки Печать раздела
 |
Петли позволяют регулировать положение створки по высоте, ширине и вылету. |
