ТИП ПРОДУКЦИИ: Проектный
Сфера применения стандартных зданий ферменного типа включает все ниши рынка быстровозводимых конструкций: склады, ангары, производственные цеха, выставочные и торговые павильоны, спортивные и другие инфраструктурные объекты.

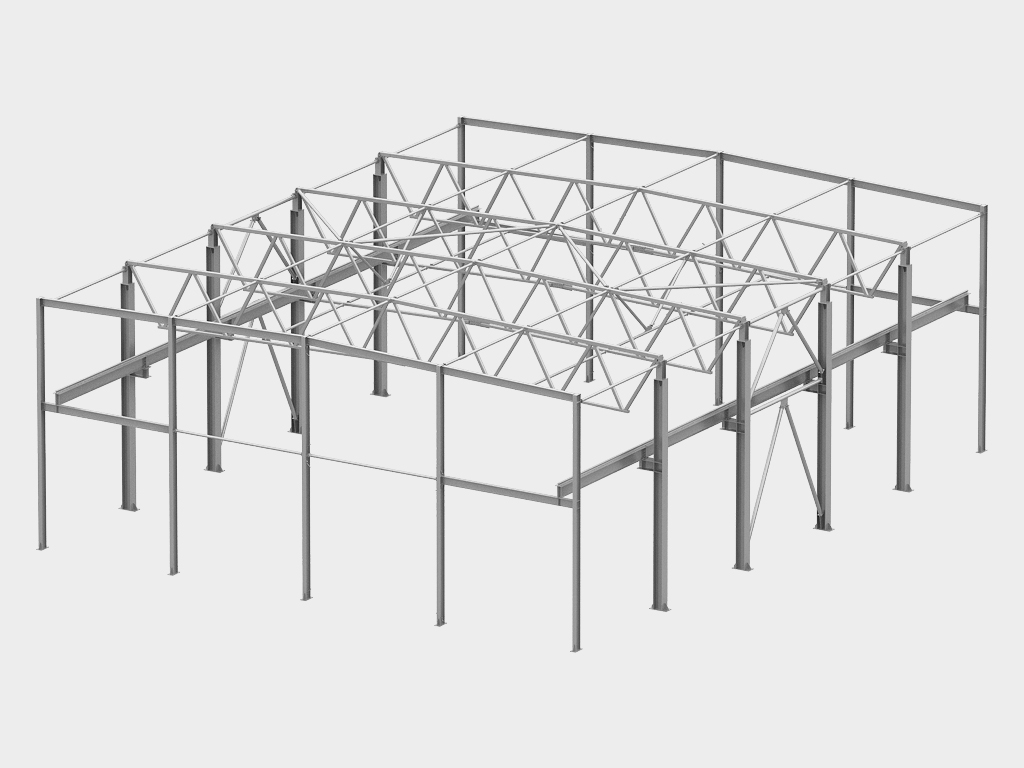

Общий вид
Габаритные размеры здания
Зона применения Печать раздела
Здания производственного назначения
Здания складского назначения
Здания для логистики
Здания для сельского хозяйства
Здания спортивного назначения
Торговые павильоны
Преимущества Печать раздела
Высокая скорость производства и монтажа
Обеспечивается применением элементов максимальной унификации и высокой заводской готовности.
Комплексная поставка
Широкий ассортимент продукции DoorHan позволяет укомплектовать любой строительный объект всем необходимым оборудованием (воротами, техническими и холодильными дверями, перегрузочным оборудованием, витражными конструкциями и т. д.)
Наличие дополнительного пространства
Решетчатая конструкция ферм позволяет проложить инженерные сети в теле конструкции, что дает возмоность компактно и оперативно провести все необходимые коммуникации, не занимая дополнительное пространство.
Оптимизированный расход металла
Решетчатая структура ферменных конструкций здания позволяет оптимизировать количество используемого при строительстве металла.
Возможность применения в зданиях до II степени огнестойкости
Схема соединения колонн и ферм позволяет применять такую конструкции в зданиях до II степени огнестойкости без дополнительной защиты металлоконструцкий ферм. Огнезащите подвергаются только металлические колонны каркаса.
Снижение расхода материалов
Благодаря расчетной схеме и небольшому весу каркаса здания минимизируется расход материалов на фундаменты.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ЗДАНИЯ
Стеновые сэндвич-панели
Кровельные сэндвич-панели
Стеновой профлист (С21)
Кровельный профлист (С44)

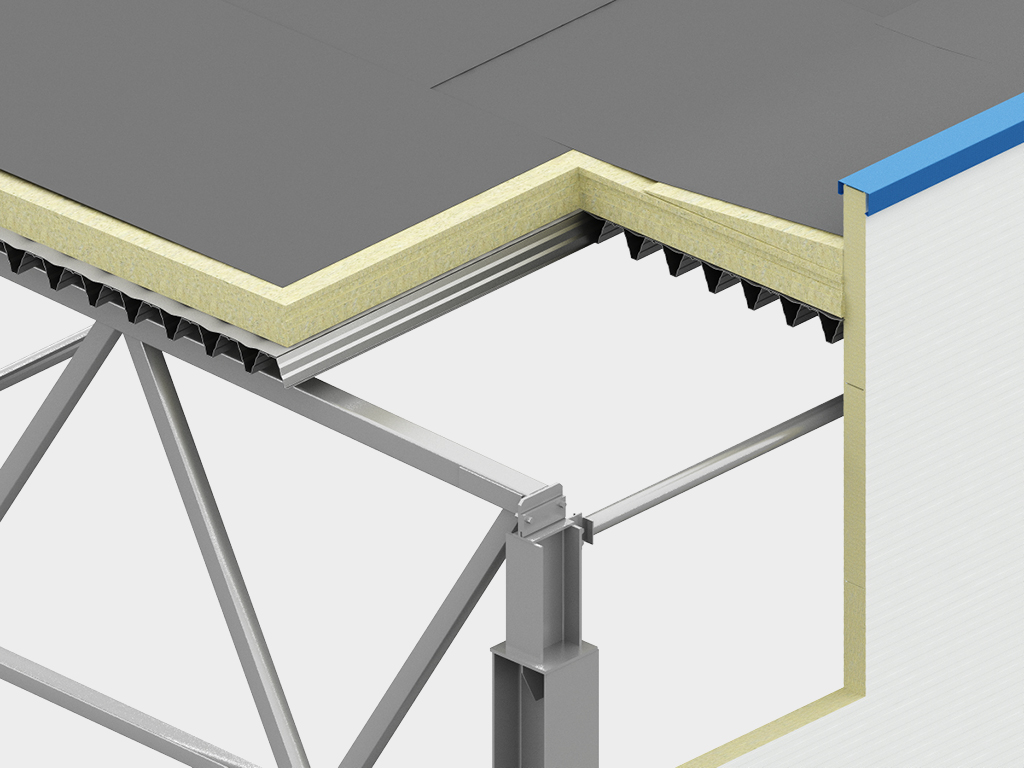

Мягкая (мембранная) кровля
ВИД ПРОФИЛЯ СЭНДВИЧ-ПАНЕЛЕЙ
Гладкая (Г)
Трапециевидная (Т)
Волна (В)
ВИД ЗАМКА СЭНДВИЧ-ПАНЕЛЕЙ
Z-lock
Кровельный замок
РАСКЛАДКА СТЕНОВЫХ ПАНЕЛЕЙ
Сэндвич-панель горизонтально
Профлист вертикально
ТИП ПОКРЫТИЯ
Покрытие каркаса: грунт-эмаль
Покрытие ограждающих конструкций: Polyester
СТАНДАРТНЫЕ ЦВЕТА
RAL 9010 (белый)
RAL 9006 (бело-алюминиевый)
RAL 9002 (серо-белый)
RAL 8017 (шоколадно-коричневый)
RAL 7024 (графитовый серый)
RAL 7004 (сигнальный серый)
RAL 6005 (зеленый мох)
RAL 6002 (лиственно-зеленый)
RAL 5005 (сигнальный синий)
RAL 5002 (ультрамарин)
RAL 3020 (транспортный красный)
RAL 3009 (красная окись)
RAL 3005 (винно-красный)
RAL 3003 (рубиново-красный)
RAL 2004 (чистый оранжевый)
RAL 1018 (цинково-желтый)
RAL 1015 (светлая слоновая кость)
RAL 1014 (слоновая кость)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Длина, м | без ограничения |
| Ширина, мм | 18 000–36 000 (с шагом 6 000 мм) |
| Шаг между рамами, м | 6 |
| Высота до низа несущей балки, м | 6,0–12,0 (с шагом 1,2 м) |
| Уклон кровли, % | 2 |
| Количество пролетов, шт | до 5 |
Конструкция Печать раздела

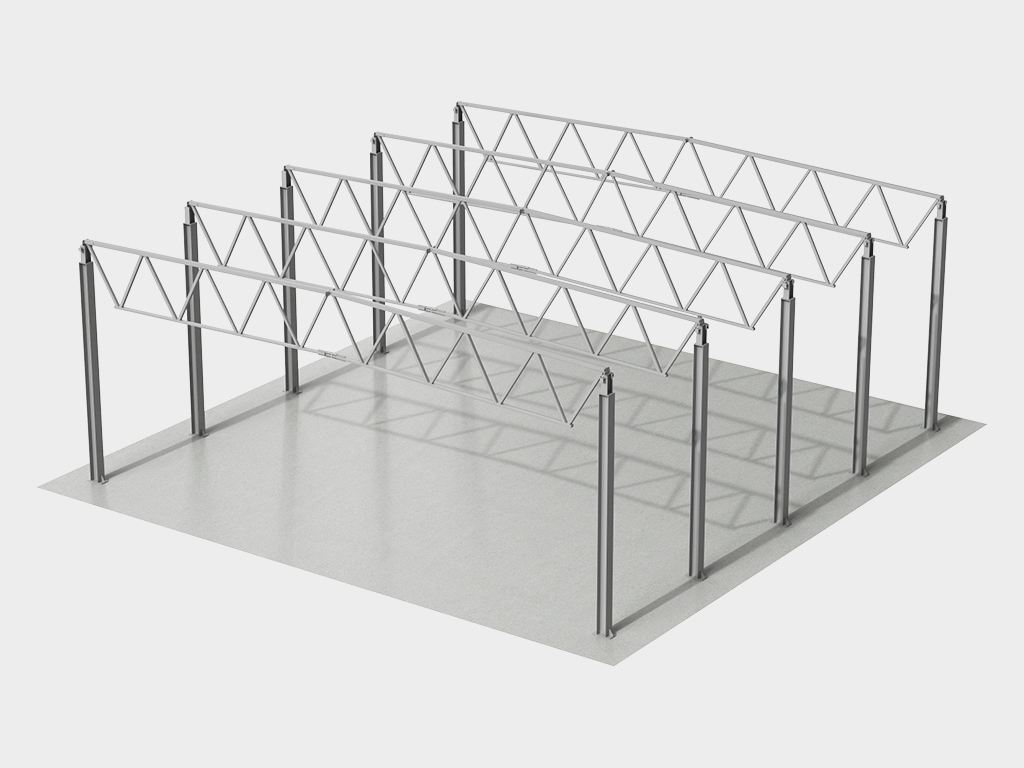

1. Стропильная ферма
2. Колонна
3. Стойка торцевой рама
4. Балка торцевой рамы
5. Связь вертикальная
6. Связь горизонтальная

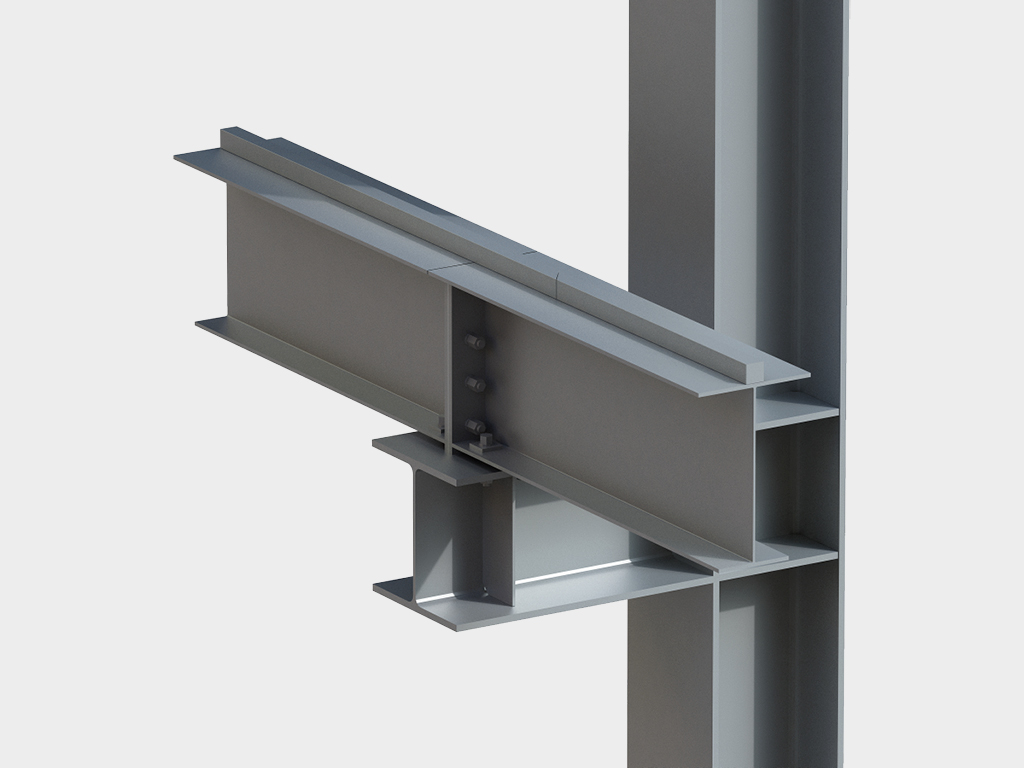

7. Подкрановая балка
8. Распорки по нижнему поясу фермы
9. Распорки по верхнему поясу фермы
Подготовка строительного объекта Печать раздела
1. Подготовить места складирования элементов полнокомплектного здания.
2. Обеспечить строительную площадку техникой и оборудованием, необходимыми для выполнения работ по монтажу полнокомплектного здания.
3. Выполнить необходимые работы нулевого цикла.
4. Выполнить выноску осей здания на местность.
5. Произвести заливку фундаментов под несущий каркас и установить анкерные болты в проектное положение.
6. Выполнить геодезическую съемку верха фундаментов и определить возможные отклонения положения анкерных болтов от проектного.
7. Результаты геодезической съемки оформить надлежащим образом.
8. В случае наличия отклонений положения анкерных болтов от проектного выслать информацию в проектный отдел концерна DoorHan для принятия решения по последующему монтажу конструкций.
Требования к строительному объекту
1. Фундаменты должны быть запроектированы таким образом, чтобы воспринять все необходимые нагрузки от несущих и ограждающих конструкций полнокомплектного здания.
2. Отклонения положения осей строящегося объекта от проектных не допускаются.
3. Отклонения положения анкерных болтов от проектного допускаются не более чем на 3 мм.
4. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.
2. Отклонения положения осей строящегося объекта от проектных не допускаются.
3. Отклонения положения анкерных болтов от проектного допускаются не более чем на 3 мм.
4. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.
Способы монтажа Печать раздела
 |

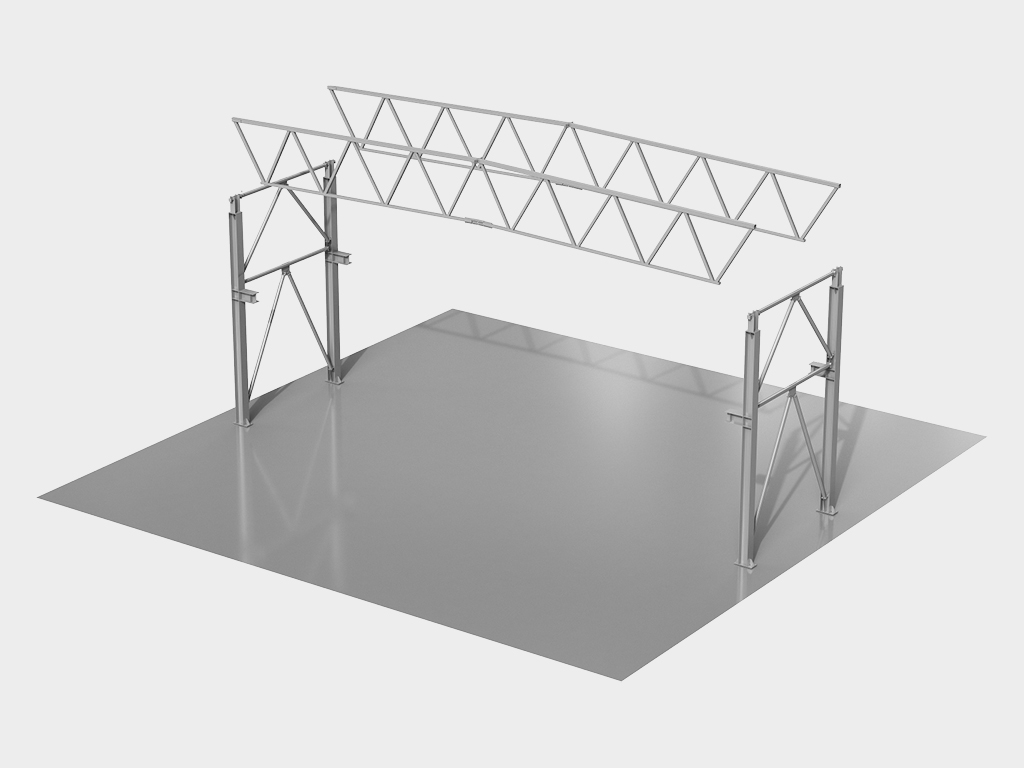

Поэлементный монтаж |
 |
Монтаж укрупненными блоками |
Стандартные конструктивные решения Печать раздела
 |
Каркас ферменного типа |
 |
Прогонная система из оцинкованых Z и C-образных профилей |
 |
Подкрановые конструкции для опорных кранов грузоподъемностью до 20 тонн |
Базовая комплектация Печать раздела
 |
Ферма из прокатных профилей квадратного сечения |
 |
Анкерные болты (группы) |
 |
Болты соединений элементов несущего каркаса |
 |
Прогоны стеновые и кровельные |
 |

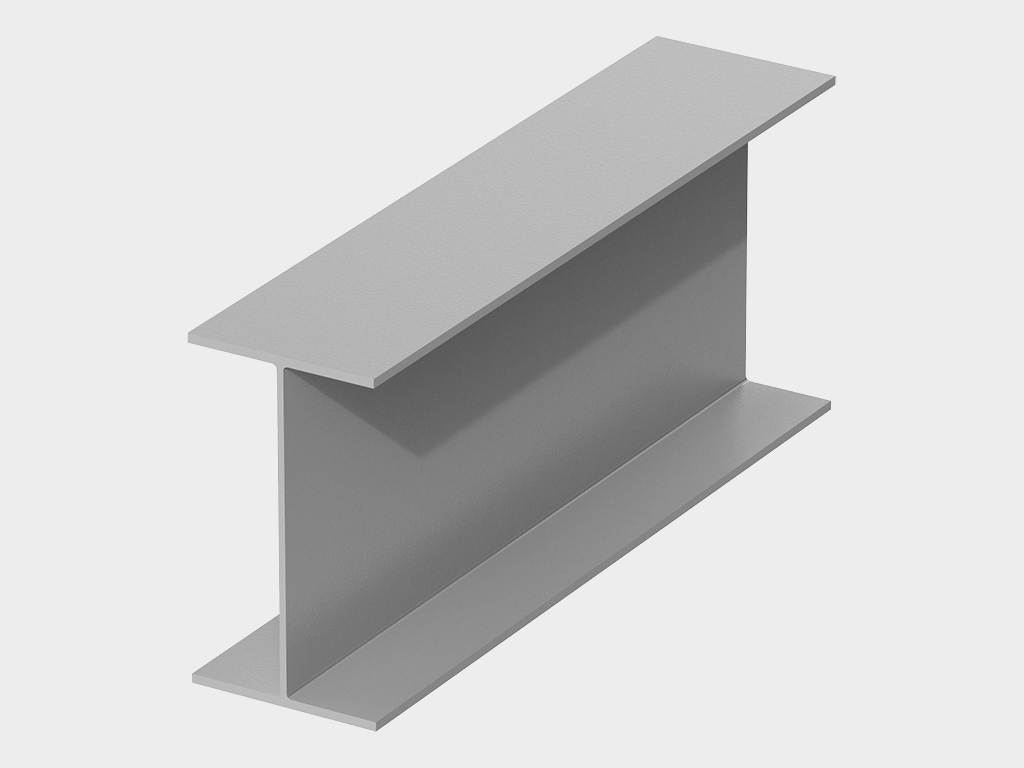

Подкрановая балка |
 |
Ограждающие конструкции |
 |
Парапет |
 |
Доборные элементы, нащельники |
.jpg) |
Окна |
 |
Секционные промышленные ворота Размеры проема в свету (Ш х В, мм): - обшивка стен сэндвич-панелями — 2 600 х 4 120; 2 800 х 3 380; 2 800 х 4 420; 4 000 х 4 200; 4 000 х 4 520; 4 000 х 4 940 - обшивка стен профлистом — 2 720 х 4 180; 2 920 х 3 440; 2 920 х 4 480; 4 120 х 4 260; 4 120 х 4 580; 4 120 х 5 000 |
 |
Технические двери Размеры проема в свету (Ш х В, мм): - обшивка стен сэндвич-панелями — 1 030 х 2 080; 1 200 х 2 080; 1 400 х 2 080; 1 600 х 2 080; - обшивка стен профлистом — 980 х 2 050; 1 150 х 2 050; 1 350 х 2 050; 1 550 х 2 050 |
 |
Распашные ворота Размеры проема в свету (Ш х В, мм): - обшивка стен сэндвич-панелями — 2 600 х 4 120; 2 800 х 3 380; 2 800 х 4 420; 4 000 х 4 200; 4 000 х 4 520; 4 000 х 4 940 - обшивка стен профлистом — 2 720 х 4 180; 2 920 х 3 440; 2 920 х 4 480; 4 120 х 4 260; 4 120 х 4 580; 4 120 х 5 000 |
 |
Снегозадержатели |
 |
Фонари кровельные |
 |
Пожарные вертикальные лестницы |
 |
Внутренний водосток |
Дополнительная комплектация Печать раздела
 |
Индивидуальный цвет по RAL |
 |
Наружный водосток |
 |
Кровельные ограждения |
 |
Административно-бытовые и технические здания из модульных систем |
 |
Воротные системы (спиральные, роллетные) |
 |
Алюминиевые системы (витражи системы) |
 |
Перегрузочное оборудование (герметизаторы, уравнительные платформы, подъемные столы) |
 |
Системы уличных ограждений |
 |
Пожарные маршевые лестницы |
 |
Листоуловители |
 |
Обогревательные кабели для водосточной системы |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Снеговая нагрузка, кг/м² | 80–320 | (для I–V снеговых районов) |
| Ветровая нагрузка, кг/м² | 17–38 | (для I–III ветровых районов) |
| Сейсмическая нагрузка, баллы | до 6 | |
| Дополнительная нагрузка на кровлю, кг/м2 | 20 | |
| Толщина заполнения, мм | 80; 100; 120; 150; 180; 200; 250 | для стеновых сэндвич-панелей с минераловатным утеплителем |
| Толщина заполнения, мм | 100; 120; 150; 180; 200; 250 | для кровельных сэндвич-панелей с минераловатным утеплителем |
| Толщина заполнения, мм | 140; 160; 180; 200; 240 | для мягкой (мембранной) кровли |
| Этажность | одноэтажное | высота до 15 м |
| Срок службы, лет | до 50 | |
| Предел огнестойкости, мин | EI45–EI180 | для стеновых сэндвич-панелей с минераловатным утеплителем |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 1,9–5,95 | для стеновых сэндвич-панелей с минераловатным утеплителем |
| Предел огнестойкости, мин | RE30—R45/E60 | для кровельных сэндвич-панелей с минераловатным утеплителем |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 2,27–5,68 | для кровельных сэндвич-панелей с минераловатным утеплителем |
| Предел огнестойкости, мин | RE15 | для мягкой (мембранной) кровли |
Условия эксплуатации продукции Печать раздела
1. Здания и сооружения на основе металлического каркаса необходимо систематически обслуживать, чтобы предотвратить разрушающее воздействие атмосферных, климатических и техногенных факторов.
2. Необходимо своевременно выполнять комплекс операций по поддержанию исправности и эксплуатационной пригодности зданий, их отдельных частей и конструктивных элементов.
3. В процессе эксплуатации, технического обслуживания, технологического перевооружения и ремонта здания или сооружения на основе металлического каркаса запрещается изменять их конструктивные решения, выполнять работы по усилению строительных конструкций без проекта или согласования с проектной организацией или другой специализированной организацией.
4. Запрещается внесение изменений, влияющих на несущую способность конструкций, без согласования с проектной организацией.
5. Необходимо соблюдать условия эксплуатации отдельных компонентов зданий: внешних стальных дверей, ворот, пластиковых окон. При эксплуатации руководствоваться инструкциями изготовителя.
6. Необходимо проводить регулярное обслуживание кровли здания: счищать снег с кровли, прочищать желоба, сливные воронки и водосточные трубы.
7. Для предотвращения обледенения водосточной системы рекомендуется провести установку обогревательных кабелей в водосточных желобах и трубах.
8. В период обильных снегопадов регулярно проверять количество снега на кровле. В случае превышения значений веса снегового покрова на крыше, приведенных в нормативных документах РФ, произвести немедленную очистку кровли от снега.
9. Здания могут эксплуатироваться при температурах от -55 до +55 °С.
10. При эксплуатации зданий необходимо союлюдать правила пожарной безопасности.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Штучные длинномерные элементы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой. |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Предусмотрена для избежания повреждения элементов конструкций здания. |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Описание | Предусмотрена для элементов каркаса при погрузке на транспорт. |
| Упаковка в контейнер | Характеристики упаковки |
|---|---|
| Описание | Предусмотрена в случае перевозки конструкций железнодорожным или водным транспортом. |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Описание | Метизы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой коробок. |
| Упаковка в стретч - пленку | Характеристики упаковки |
|---|---|
| Описание | Предусмотрено покрытие лицевой поверхности нащельников для предотвращения повреждения лакокрасочного покрытия. |
Гарантийные обязательства Печать раздела
Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований монтажа и инструкций по эксплуатации здания:
1. Гарантия качества покрытия несущего каркаса — 1 год.
2. Гарантия качества покрытия ограждающих конструкций — 3 года.
Дополнительное описание Печать раздела
1. Каркас здания решен в виде несущей однопролетной либо многопролетной стальной рамы из стропильных/подстропильных ферм трубчатого сечения. Стропильные фермы запроектированы из труб прямоугольного и квадратного сечений с опиранием на верхний пояс. Опирание стропильных ферм на колонны — шарнирное. По торцам здания устанавливаются сварные стропильные балки, опирающиеся на торцевые стойки. Жесткость торцевых стен обеспечивается системой вертикальных связей и распорок.
2. Прогоны кровли и стен выполнены по разрезной схеме из гнутых оцинкованных С-образных профилей. Плотность цинкового покрытия — 275 г/м². Шаг кровельных прогонов определяется в процессе проектирования.
3. Устойчивость и геометрическая неизменяемость здания обеспечивается:
- в поперечном направлении – собственной жесткостью колонн, защемленных в фундамент,
- в продольном направлении — системой вертикальных связей и распорок.
Жесткость покрытия обеспечивается системой горизонтальных связей, распорок.
Горизонтальные и вертикальные связи по каркасу и фахверку приняты гибкими из круглой стали с предварительным натяжением или из прокатных профилей без предварительного натяжения.
- в поперечном направлении – собственной жесткостью колонн, защемленных в фундамент,
- в продольном направлении — системой вертикальных связей и распорок.
Жесткость покрытия обеспечивается системой горизонтальных связей, распорок.
Горизонтальные и вертикальные связи по каркасу и фахверку приняты гибкими из круглой стали с предварительным натяжением или из прокатных профилей без предварительного натяжения.
4. Все заводские соединения сварные. Монтажные соединения на обычных болтах и высокопрочных болтах.
5. Покрытие каркаса: грунт-эмаль красно-коричневого (RAL 8012) или светло-серого (RAL 7035) цвета в два слоя. Общая толщина покрытия — 80 мкм.
