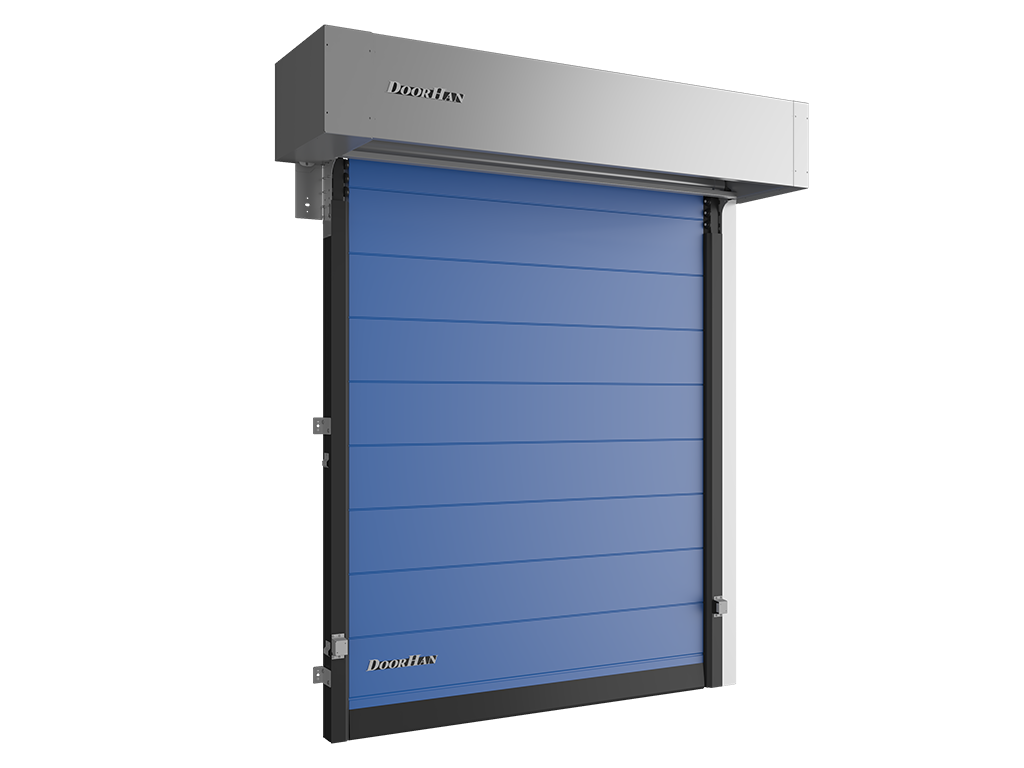

Ворота скоростные морозильные серии FHSD
ТИП ПРОДУКЦИИ: Стандартный
Скоростные ворота FHSD предназначены для перекрытия проемов моразильных помещений, куда необходим частый доступ людей и техники.
Скоростные ворота для моразильных помещений серии FHSD
Видео
Зона применения Печать раздела

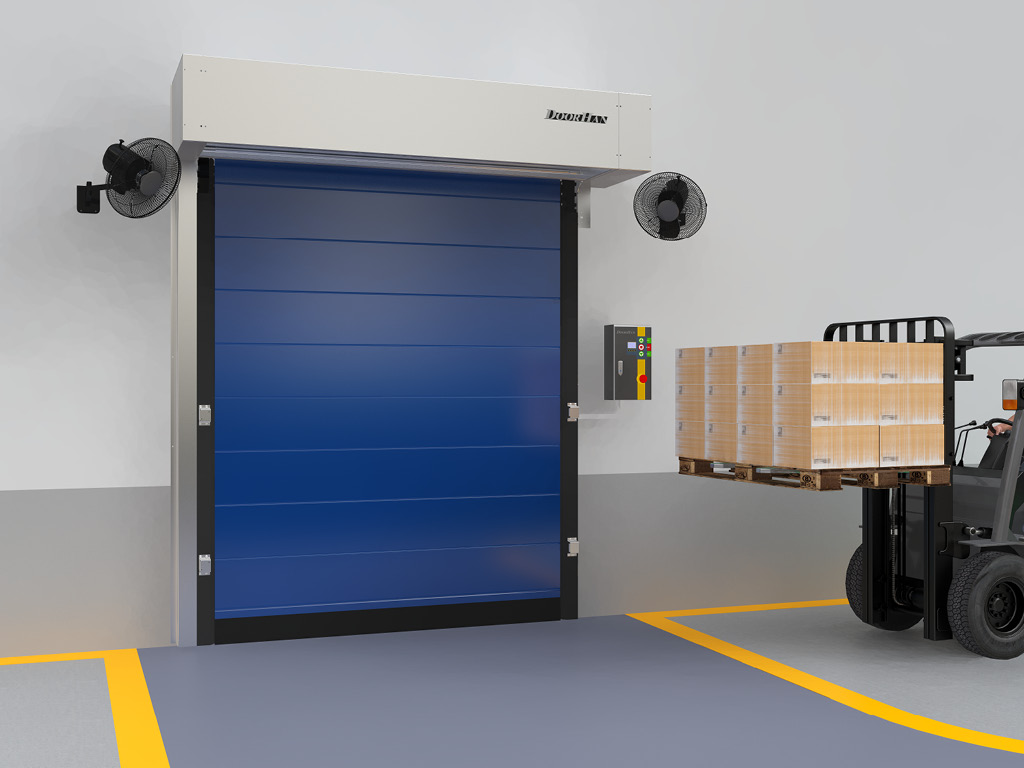

Морозильные камеры.Помещения, где требуется соблюдение низкотемпературного режима
Буферная камера. Помещения, где требуется соблюдение низкотемпературного режима.
Преимущества Печать раздела
Морозостойкость
Стабильная работа в морозильных камерах при температурах вплоть до -30 °С.

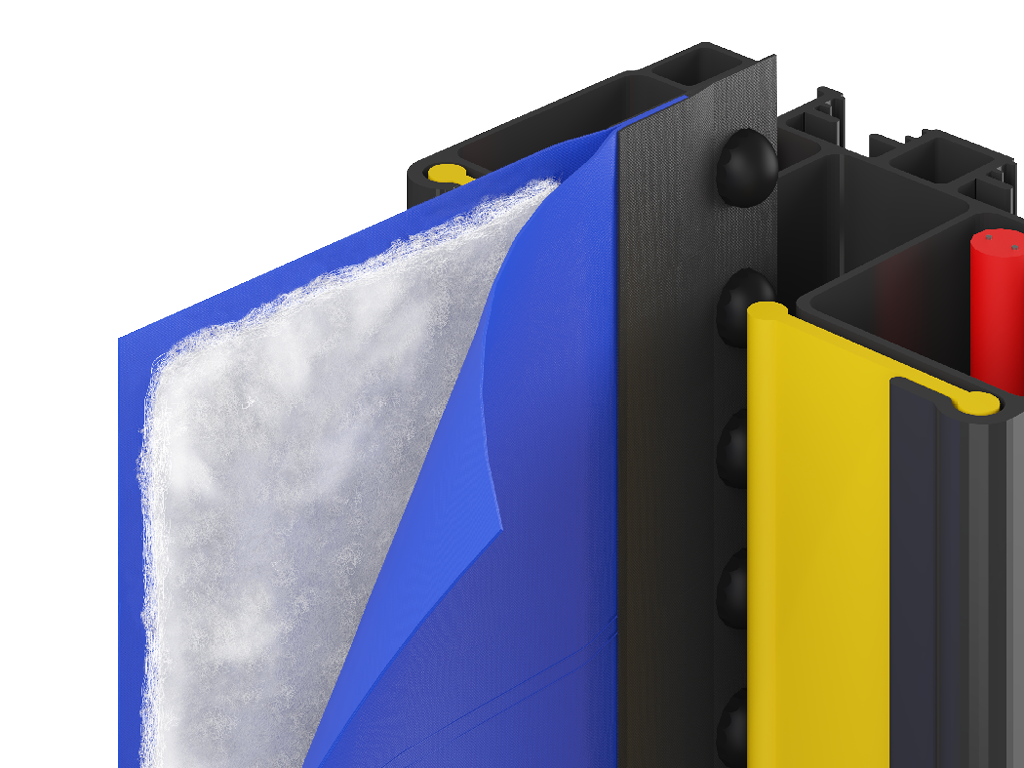

Утепленное полотно
Полотно ворот изготовлено из двух слоев кордовой ткани с полиуретановым покрытием из высокопрочного волокна.

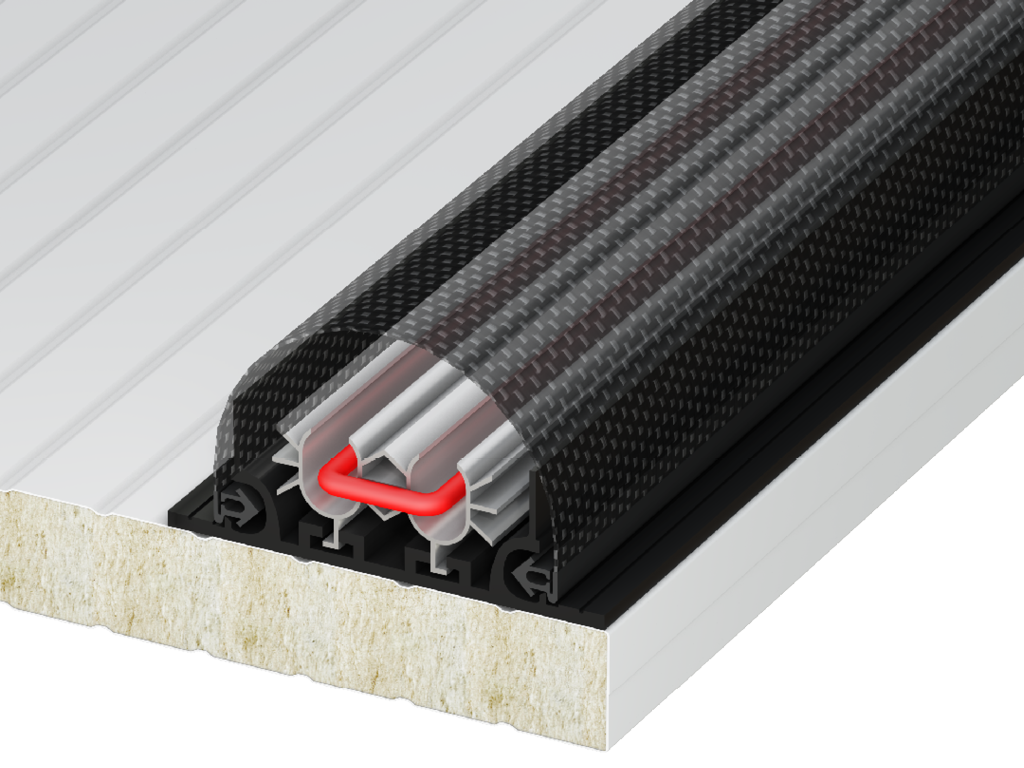

Герметичность
Уникальная система подогрева и уплотнения проема ворот.

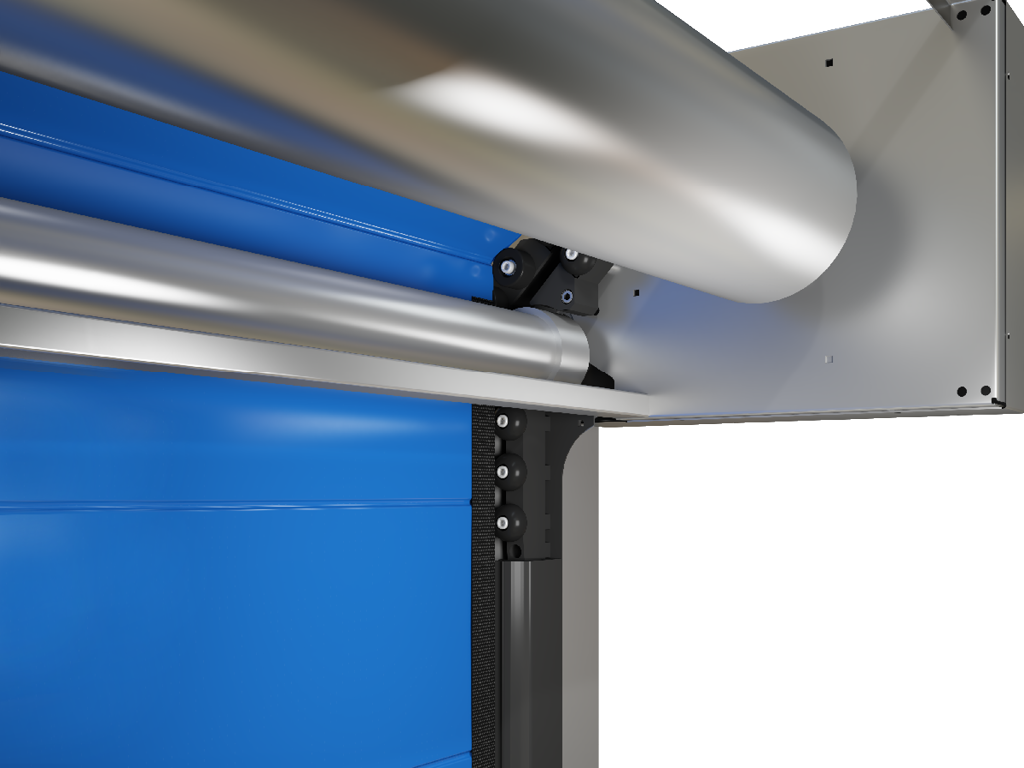

Самовосстановление
При случайном ударе по полотну оно автоматически заправляется обратно в направляющие в последующем цикле закрывания.
Возможность автоматизации
Надежная автоматика собственного производства.
Дополнительные опции
Возможность установки различного дополнительного оборудования
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Цвета каркаса
Нержавеющая сталь (кожух привода, короб вала, кожух противовеса)
.jpg)

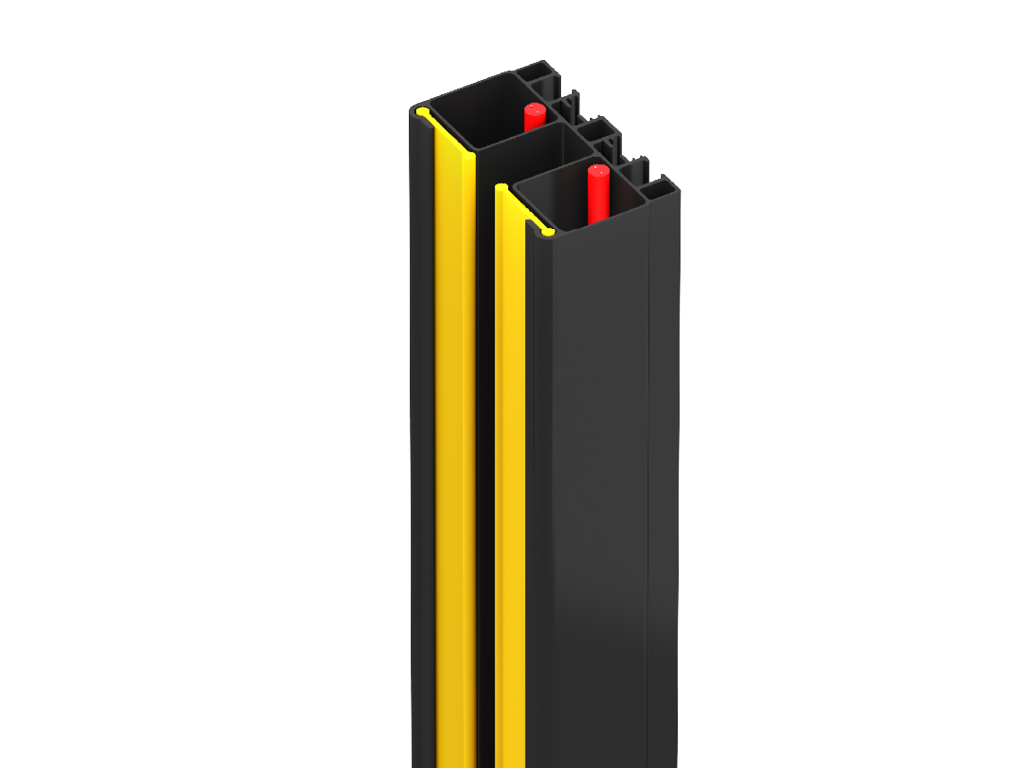

Алюминиевые стойки покрашены в черный.
Цвета полотна
RAL 5002 (синий)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 1400–3370 |
| Высота проема, мм | 1800–5000 (опция 5200) |
| Притолока, мм | 676+50, 697+50 |
| Пристенки, мм | 365+50/465+50 (сторона без привода/сторона с приводом) |
| Глубина короба, мм | 733, 803, 864 |

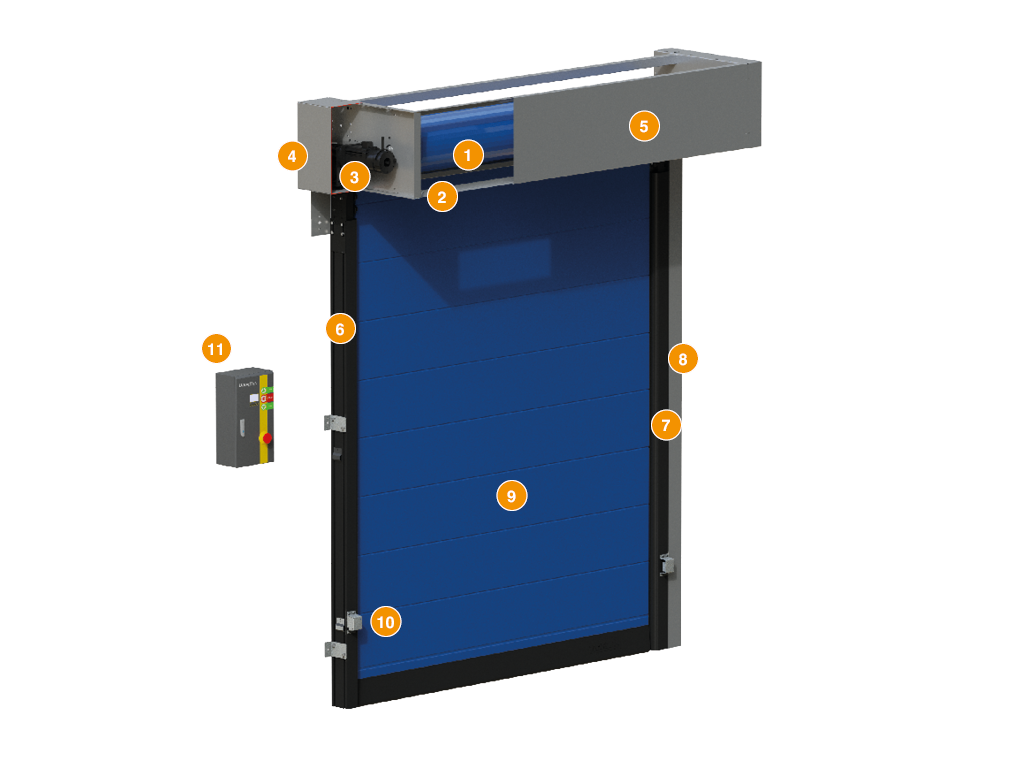

Конструкция Печать раздела
1. Вал
2. Вал привода
3. Привод
4. Кожух привода
5. Короб вала
6. Стойка с направляющей для движения полотна
7. Изоляционная рама с нагревательным кабелем
8. Противовес в защитном кожухе
9. Двойное полотно из полиуретана
10. Фотоэлементы
11. Блок управления в корпусе из нержавеющей стали

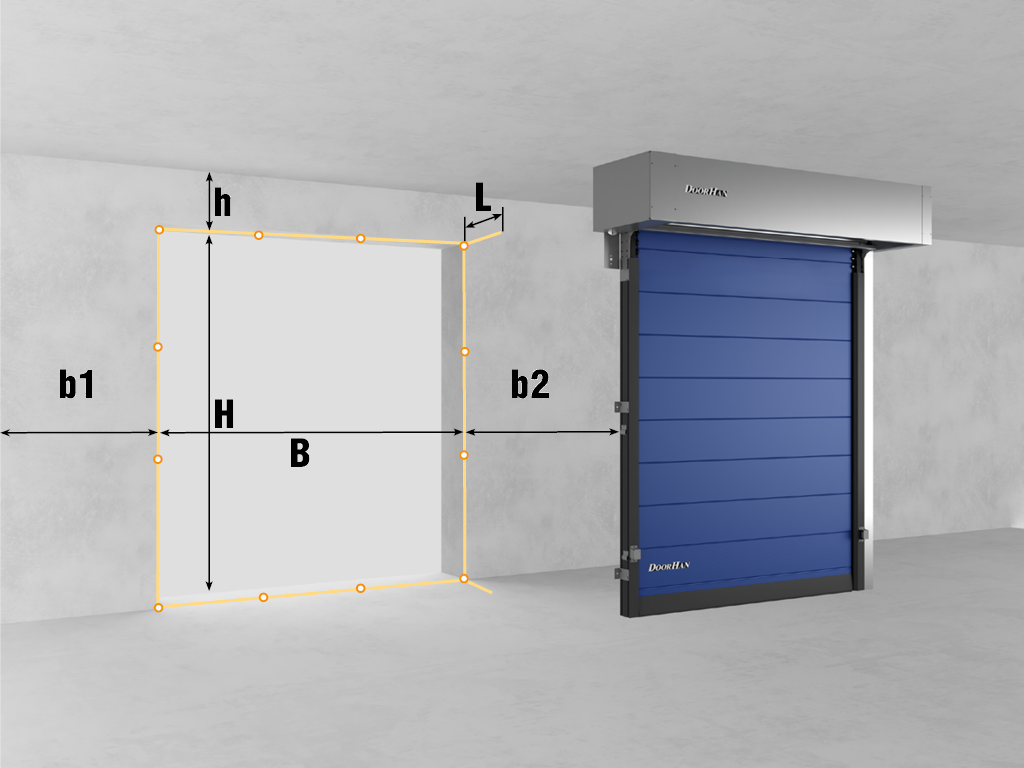

Подготовка строительного объекта Печать раздела
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
L– глубина верхней части ворот (расстояние от стены до препятствия).
Требования к строительному объекту
При замере Н, В и L за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
Способы монтажа Печать раздела
|
Накладной монтаж скоростных воpот. |
Стандартные конструктивные решения Печать раздела
 |
Привод сбоку. |
Параметры скоростных рулонных ворот
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | 1400–3370 |
| H, мм Высота проема | 1800–5000 (опция 5200) |
Базовая комплектация Печать раздела
 |
Вал привода и вал намотки полотна, с механизмом самовастонавления. |
 |
Направляющая стойка с подогревом. |
 |
Полотно из двух слоев кордовой ткани с полиуретановым покрытием из высокопрочного волокна, расстояние заполнено теплоизоляционным материалом. |
 |
Корпус блока управления из нержавеющей стали: размер — 250 × 490 × 140 мм; степень защиты — IP 54 Напряжение питания — 220-240 В / 50-60 Гц; мощность -1,5 кВт; степень защиты — IP 54. |
 |
Фотоэлементы устанавливаются на высоте 500 мм от уровня пола (есть возможность установить дополнительные как опцию) |
 |
Изоляционная рама с нагревательным кабелем выполняет функцию теплового барьера. |
Дополнительная комплектация Печать раздела
 |
Двигатель IP65 |
 |

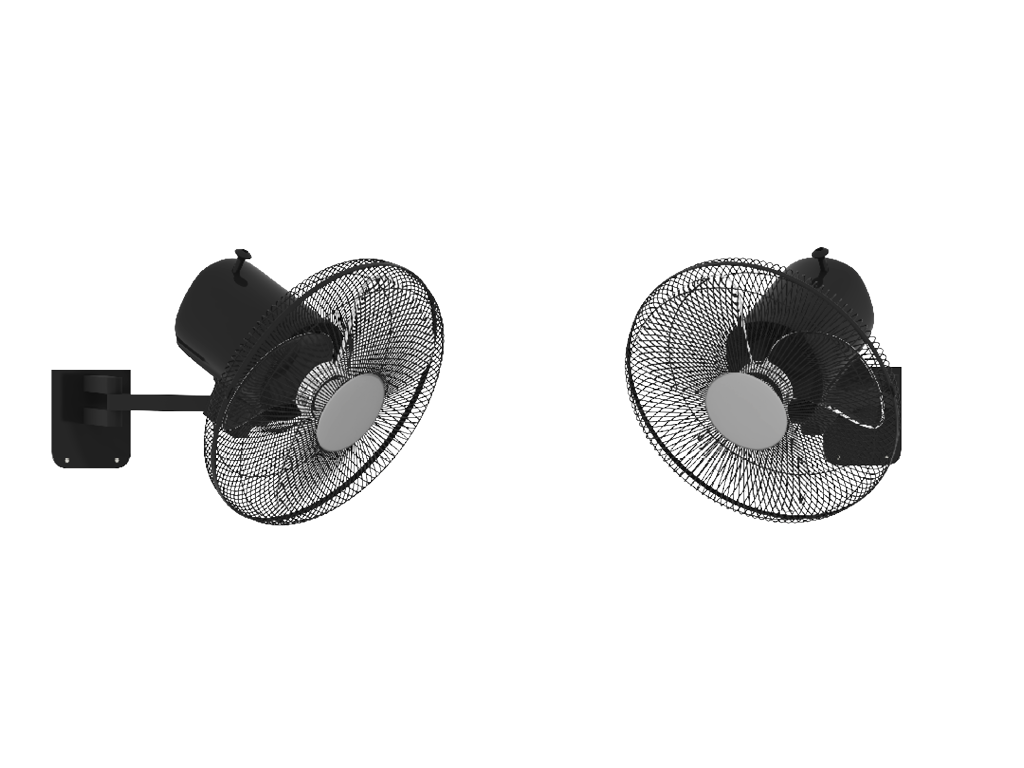

Воздушная завеса (вентиляторы с двух сторон ) |
 |
Подогрев блока управления. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Скорость открывания, м/с | 0,8–1,6 м/с | Взависимости от размера ворот,регулируется |
| Скорость закрывания, м/с | До 0,6 | Регулируется |
| Диапазон рабочих температур, °С | -30…+50 °C | |
| Герметичность | Величина воздухопроницаемости на единицу длины шва — 5,4 м3/(м·ч); воздухопроницаемость на единицу площади — 8,2 м3/(м·ч) | |
| Сопротивление ветровой нагрузке, Па | Номинальное положительное давление — 400 Па; номинальное отрицательное давление — 600 П | |
| Коэффициент теплопроводности, Вт/(м·К) | 3,0 Вт/(м2·К) | |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 (опционально IP 65) | Концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | Однофазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 750 000 | |
| Элементы безопасности | Ворота соответствуют европейскому стандарту EN 13241 CN | Одна пара фотоэлементов, установленная на высоте 500 мм от уровня пола; мигающий индикатор; сирена (опционально) |
Условия эксплуатации продукции Печать раздела
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрываие ворот производится с помощью воротка.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом. Она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п. После удара по полотну оно автоматически заправляется обратно в направляющие в последующем цикле закрывания.
Упаковка Печать раздела
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | Пузыpчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | Зависит от длины составных частей ворот |
| Ширина, мм | Зависит от ширины составных частей ворот |
| Высота, мм | Зависит от высоты составных частей ворот |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Дополнительное описание Печать раздела
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такoе же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

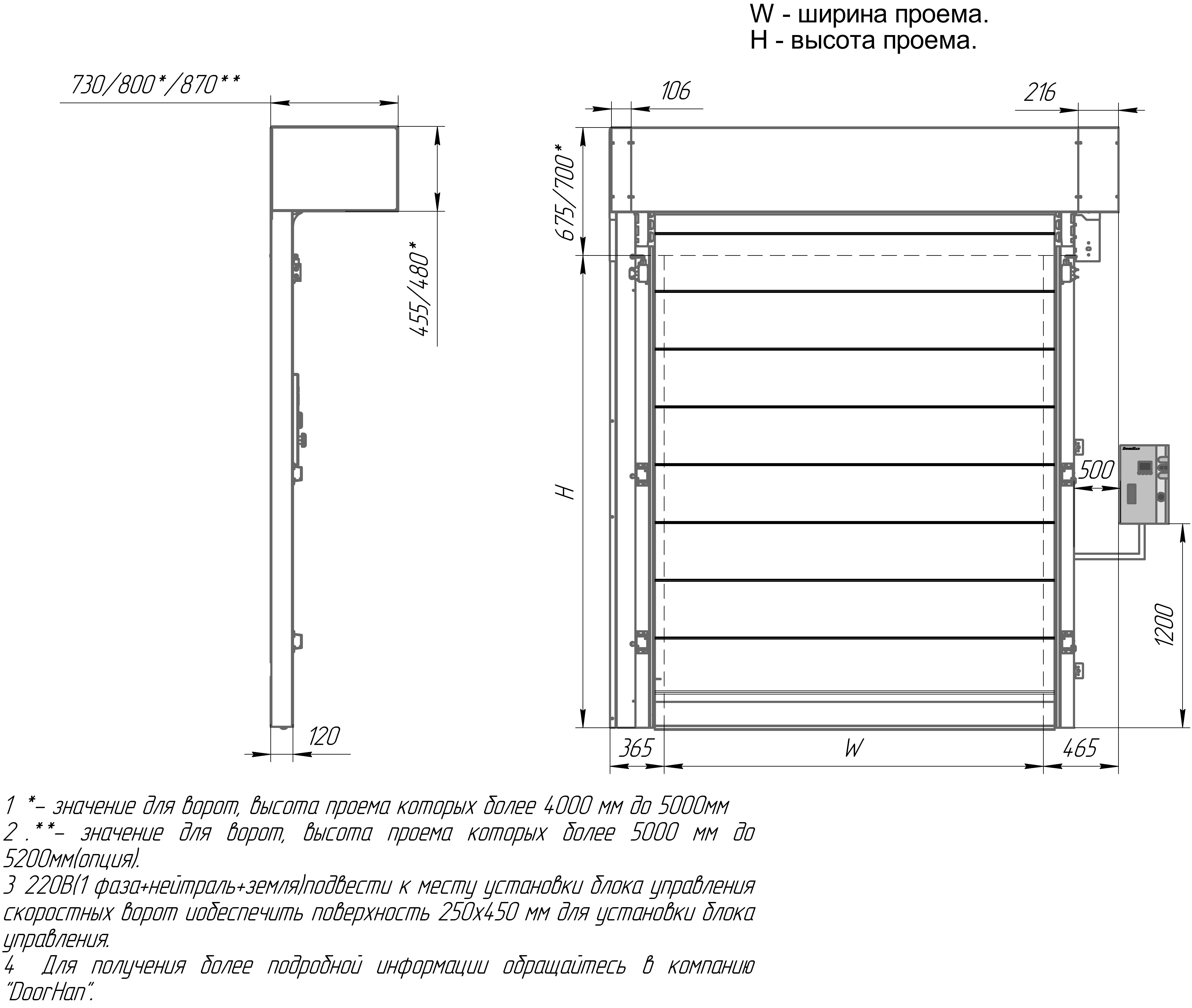

Чертежи Печать раздела
