Заборные секции из сварной сетки серии «ОПТИМА»

ТИП ПРОДУКЦИИ: Складской

Заборные секции серии «ОПТИМА» представляют собой универсальную конструкцию, сочетающую высокую надежность и эстетичный дизайн. Применяются для ограждения общественных учреждений (школ, больниц, парков, спортивных и игровых площадок), логистических комплексов, территорий промышленных предприятий и коммерческих объектов, автомагистралей, ж/д путей и станций.

Серия «ОПТИМА»

О прoдукте

Производство систем ограждений DoorHan

Высокая коррозионная стойкость

Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.

Хороший обзор территории

Конструкция ограждений из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.

Длительный срок эксплуатации

Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.

Минимальные сроки исполнения заказа

Складские запасы в каждом региональном представительстве позволяют быстро комплектовать и поставлять системы ограждений.

Надежность

Опоры конструкции имеют дополнительные ребра жесткости, цинковое покрытие и окрашены порошковой краской, что значительно увеличивает их надежность и устойчивость к воздействию окружающей среды.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Стандартные цвета

RAL 6005 (зеленый)

RAL 7004 (серый)

RAL 8017 (коричнево-красный)

RAL 3005 (бордовый)

RAL 5005 (синий)

RAL 7016 (антрацит)

RAL 7024 (графит)

Складские стандартные цвета

RAL 6005 (зеленый, для всех высот)

RAL 7004 (серый, для высоты 2 030 мм)

RAL 8017 (коричнево-красный, для высоты 2 030 мм)

Нестандартные цвета

Нестандартный цвет по карте RAL (наценка)

Параметр	Показатель
Высота секции, мм	1 530, 1 730, 2 030, 2 430
Ширина, мм	2 535
Межосевое расстояние, м	Смотрите в параметрах заказа, зависит от типа опоры и крепления

1. Секция

2. Опора

3. Крепеж

4. Заглушка

5. Фланец

H (мм) — высoта конструкции.

B (мм) — ширина конструкции.

h (мм) — просвет.

	Бетонирование опор. Cамый простой и экономичный способ установки, при котором опора бетонируется в грунт.
	Монтаж на готовое основание без регулировки. Экономичный монтаж на фланцы, без использования опорной пластины.

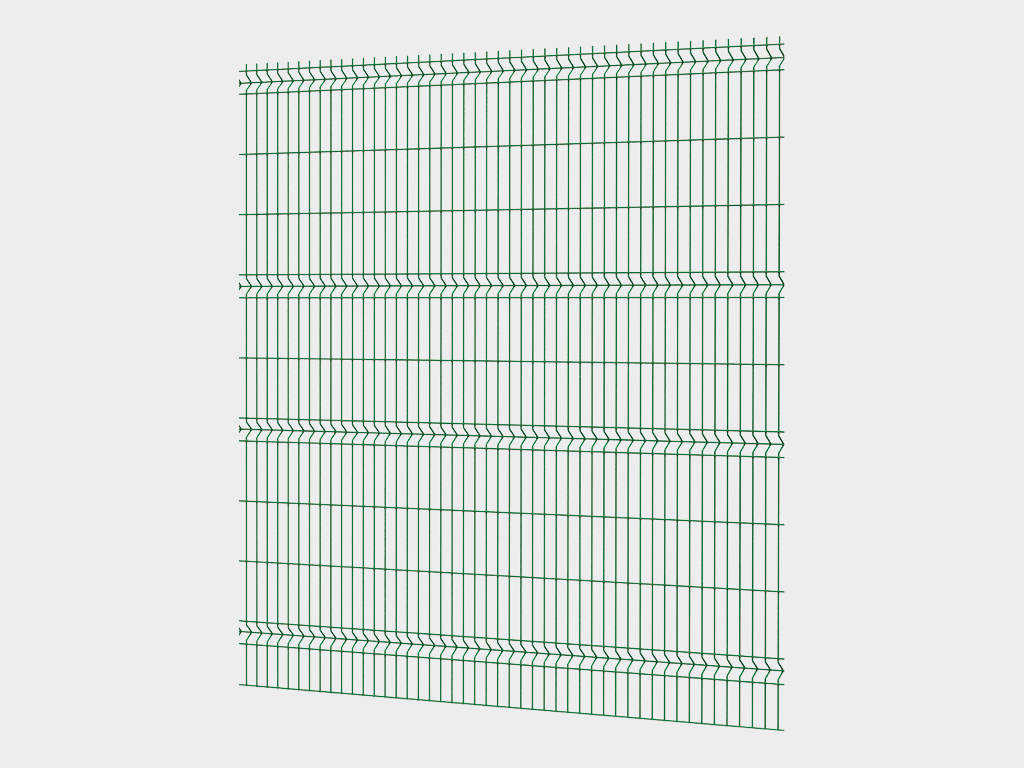

Стандартные складские позиции секций

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина секции	2 535
H1, мм Высота секции	1 530, 1 730, 2 030, 2 430
Цвет (RAL)	6005 — все высоты, 7004, 8017 — для высоты 2 030

Стандартные складские позиции опор

Усл. обозначение, наименование параметра	Расчетная формула
BxH, мм Сечение опоры	60 х 60
L, мм Длина опоры	2 050, 2 550, 3 050, 3 500
S, мм Толщина стенки опоры	1,4
Цвет (RAL)	6005 — все длины, 7004, 8017 — для длины 2 050 и 2 550

	Секции oграждений изготавливаются из металлических прутков методом точечной сварки с последующей обработкой, оцинковкой и покраской. Для увеличения прочности, панели формуются, при этом создаются элементы пространственной жесткости. Полученные конструкции имеют высокую прочность при небольшом весе. По желанию заказчика системы ограждений могут быть окрашены в любой цвет.
	Опоры изготавливаются из оцинкованного стального листа на прокатной линии методом холодной формовки и дальнейшей вальцовки в момент формирования замкнутого профиля. Окрашиваются в камере порошковой покраски с предварительным фосфатированием.
	Система крепления. Специальная конструкция позволяет упростить монтаж систем ограждений и повысить их взломоустойчивость. Все элементы изготавливаются методом штамповки из горячекатаного листа с последующим цинкованием и порошковой покраской.
	Декоративные элементы представляют собой пластиковую заглушку верхнего торца столба, предотвращающую попадание внутрь конструкции атмосферных осадков. Декоративные элементы изготавливаются из износоустойчивого и высокопрочного полиуретана.

	Спиральные барьеры безoпасности — один из наиболее эффективных элементов защиты территории. Спиральные барьеры широко применяются на объектах, охране которых уделяется повышенное внимание.
	Установка наклонной секции применяется при ограждении режимных объектов и зон высокого риска. Наклонные секции обеспечивают дополнительную защиту от несанкционированного проникновения на охраняемую территорию.
	Колючая проволока является дополнительным элементом защиты территории и успешно используется для охраны строительных объектов, в промышленном и частном секторах.

Параметр	Значение	Примечание
Ширина ячейки, мм	55
Высота ячейки, мм	200
Диаметр горизонтального прутка, мм	4 или 5
Диаметр вертикального прутка, мм	4 или 5
Поверхностная плотность цинка не менее, г/м²	80
Толщина порошкового покрытия не менее, мкм	60
Вес, кг/м²	2,512	Диаметр прутка — 4 мм
Вес, кг/м²	4,008	Диаметр прутка — 5 мм

1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:

1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.

1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.

1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.

1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.

1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.

1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.

2. При эксплуатации ограждения запрещается:

2.1. Подвергать ограждение рывкам и ударам.

2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.

2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.

3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.

4. Меры безопасности:

4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.

4.2. Используйте только исправные инструменты.

4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.

4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.

5. При монтаже запрещается:

5.1. Применять приставную или раздвижную лестницу.

5.2. Использовать стремянку высотой более 2,5 м.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Упакoвка опор; упаковка секций в пачку весом, не превышающим 50 кг

Упаковка в коробку	Характеристики упаковки
Описание	Упаковка крепежа, фланцев и дополнительной комплектации
Состав	Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка на палету	Характеристики упаковки
Описание	Упаковка секций от 10 шт. может осуществляться на палету
Количество сеток в упаковке, шт.	Пруток 3,5 мм — 105, 4 мм — 85, 5 мм — 65
Длина паллета с сетками, мм	Для сетки шириной 2 535 мм – 2 655, для сетки шириной 3 030 мм — 3 150
Ширина паллета с сетками, мм	Высота сетки + 120, для сетки высотой 2 430 мм — 2 450
Высота паллета с сетками, мм	835
Количество опор в упаковке, шт.	Опора 60 × 60 — 96, опора 80 × 80 — 54
Длина паллета с опорами, мм	Длина опоры + 50
Ширина паллета с опорами, мм	800
Высота паллета с опорами, мм	645

Покупателю предоставляется гарантия работоспособности конструкции производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Секции
Стандартная кoмплектация
Крепеж
Комплекты для крепления наклонных панелей и СББ
Способы монтажа систем ограждений
Нижнее дополнительное ограждение
Поддон систем ограждений для секций 2535х2030 мм
Поддон систем ограждений для опор

Сертификат соoтветствия
Паспорт системы ограждений

Инструкция пo монтажу

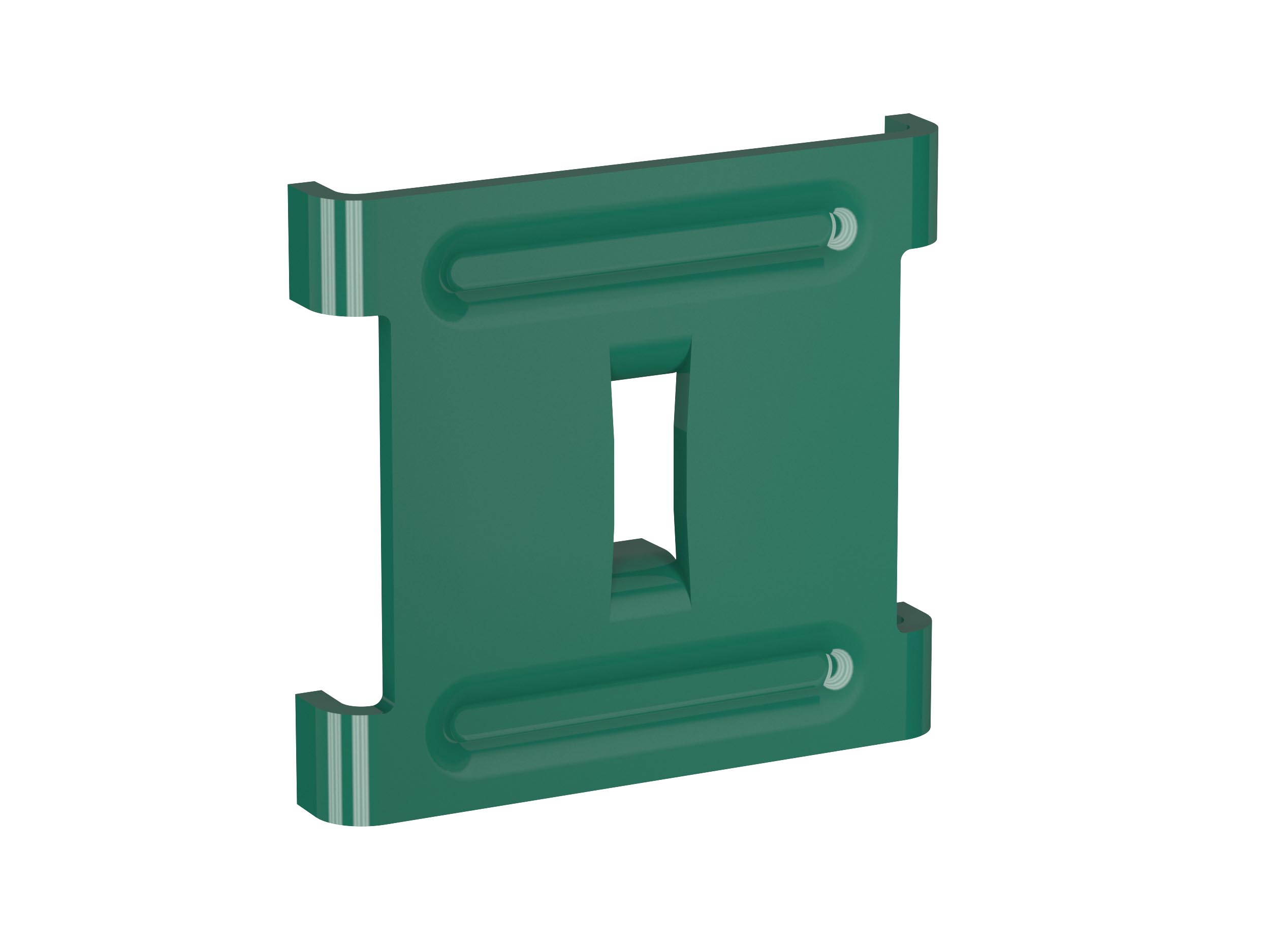

	Скоба 60 × 55 × 2,5 DH имеет регулировку по отношению к скобе 43 × 25 × 2,5 мм.

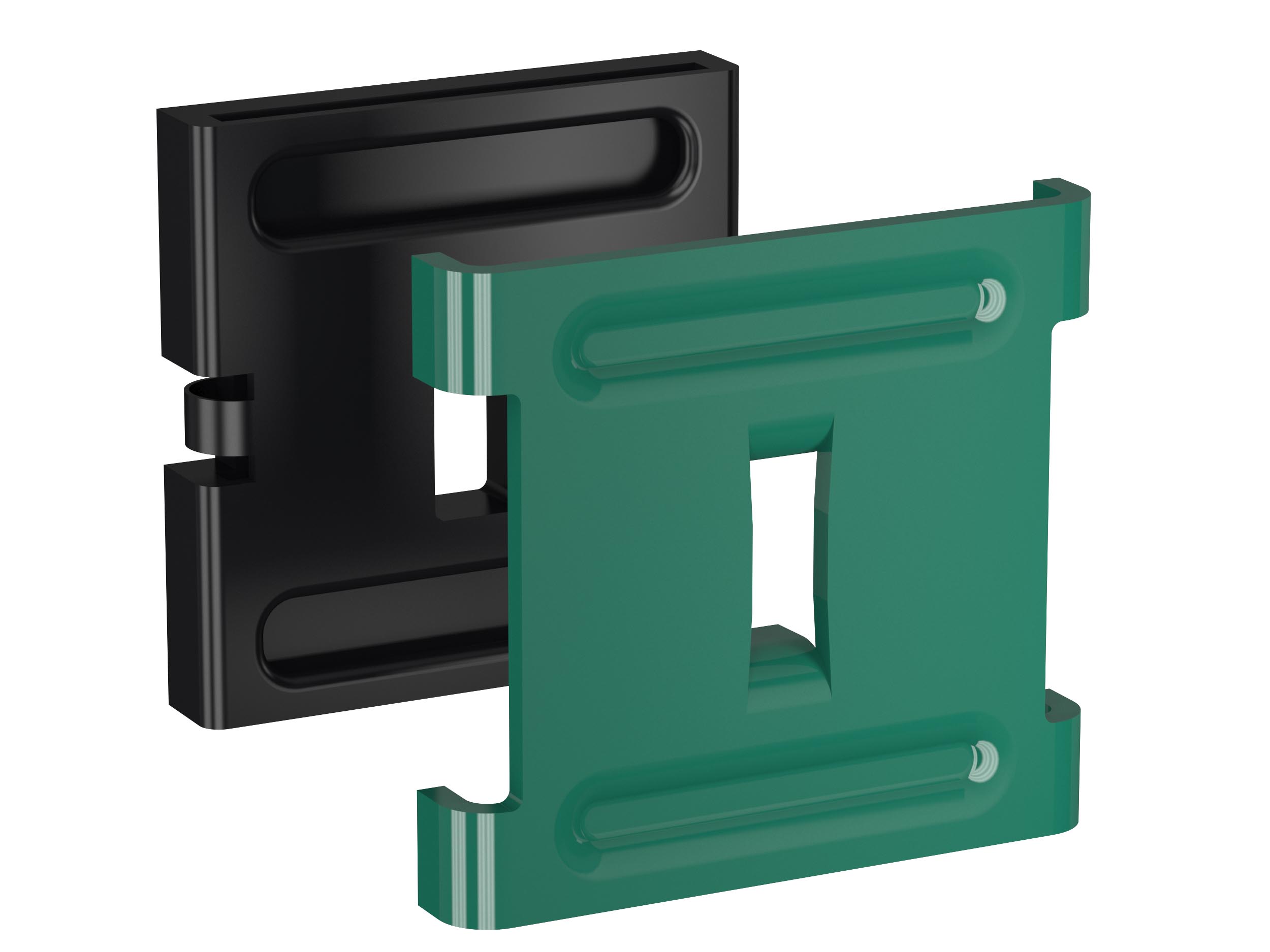

	Применение пластикового вкладыша уменьшает вибрации и предотвращает появление посторонних шумов.

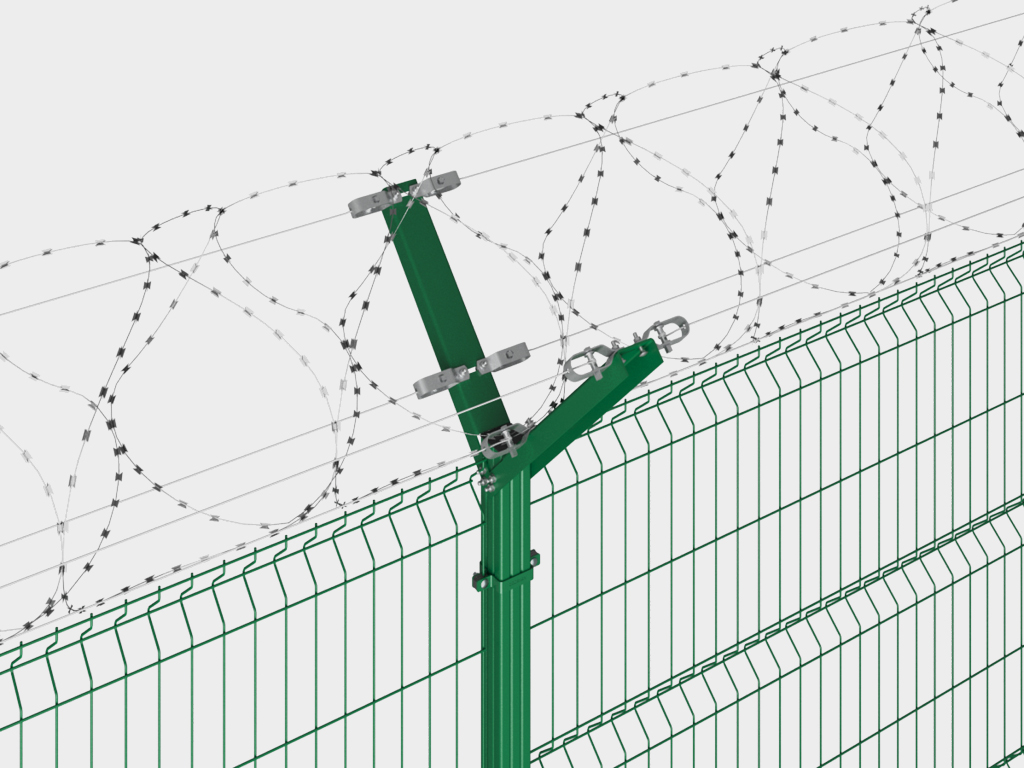

	Натяжитель устанавливается на ограждения через каждые 10–15 м для натяжения проволоки или струны с последующей укладкой спирального барьера безопасности.

Ограждение станции метро «Саларьево». Мoсква

Ограждение аграрного комплекса. Новосибирск

Ограждение вдоль ж/д путей. Мoсква

Ограждение сервисной станции SCANIA. Московская область

Ограждение электроподстанции. Волгоград

Ограждение зернохранилища. Тюмень

Разделение внутрицеховых зон на промышленном предприятии. Можайск

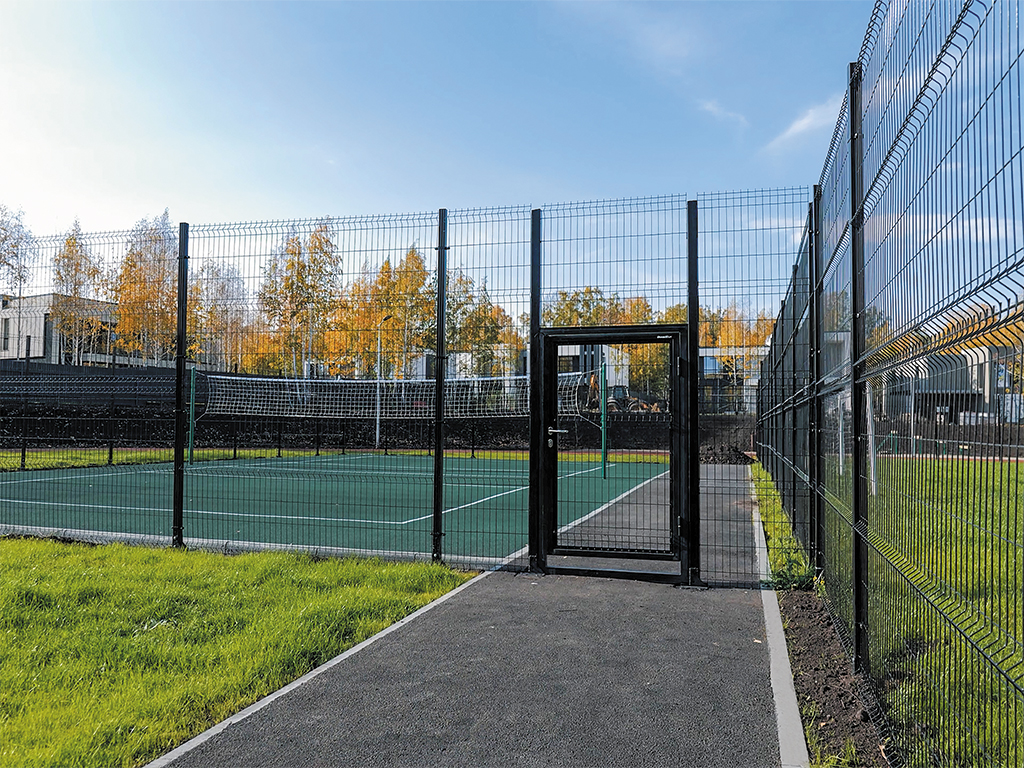

Ограждение спортивной площадки. Челябинск

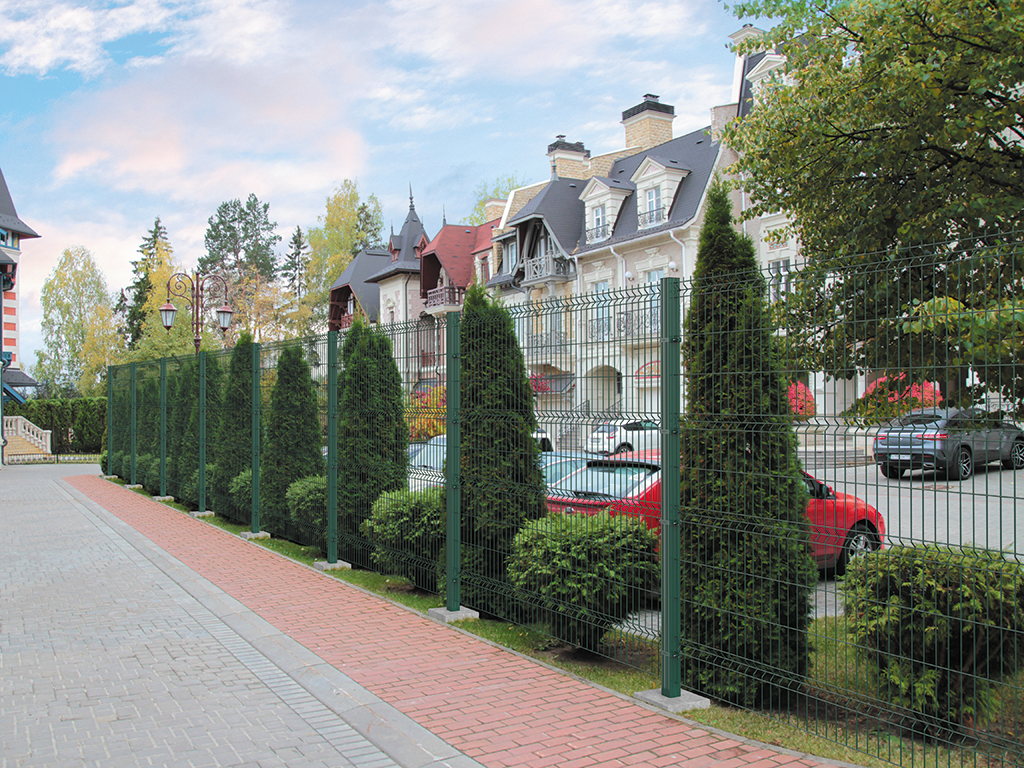

Ограждение вдоль парковки. Подмосковье

Особенности

Высокая коррозионная стойкость. Оцинковка заборных секций происходит после сварки.

Все элементы конструкции покрываются порошковой краской.

Разграничение пространства без нарушения обзора территории.

Основные технические характеристики


Высота конструкции, мм	1 530, 1 730, 2 030, 2 430
Ширина конструкции, мм	2 535
Диаметр прутка, мм	4 (для всех высот), 5 (для высот 2 030 и 2 430)
Размер ячейки (Ш × В), мм	55 × 200
