Мост откидной стационарный FTF, скользящий FTS

ТИП ПРОДУКЦИИ: Стандартный

Откидные мосты стационарной и скользящей серии служат для организации погрузочно-разгрузочного пространства и устанавливаются на открытую рампу, компенсируя, в зависимости от модели, разницу в высоте между пандусом и кузовом автомобиля до 360 мм. Мосты могут использоваться с грузовыми автомобилями, имеющими примерно одинаковую высоту, отличную от высоты пандуса.

Мост откидной скользящий

Складские комплексы

Установка на открытую рампу

Устанавливается на открытую рампу, компенсируя разницу в высоте между уровнем пола и кузовом автомобиля.

Безопасность

Специальный замок блокирует мост в нерабочем вертикальном положении.

Универсальность применения

Не требует подвода электропитания.

Мобильность

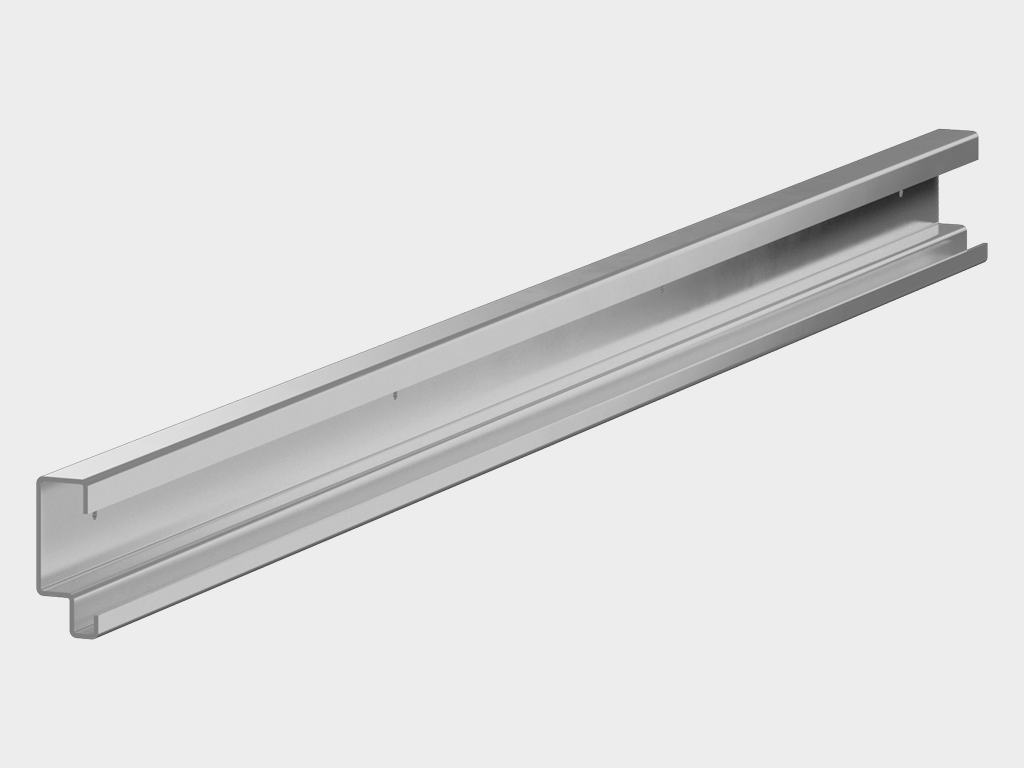

Скользящая модель моста позволяет проводить работы поочередно в нескольких местах за счет передвижения вдоль рельса.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Тип поверхности

Чечевичное рифление

Цвета

RAL 9005 (черный)

RAL 5005 (синий)

Параметр	Показатель
Ширина, мм	1 200, 1 500, 1 800, 2 000
Длина, мм	1 000, 1 500
Рабочий диапазон в зависимости от ширины моста, мм	Вверх: 120–180 ±10; вниз: 150–280 ±10
Толщина верхнего листа, мм	5

1. Ручка управления мостом (с другой стороны)

2. Замок, блокирующий мост в вертикальном положении

3. Аппарель

4. Крышка

5. Полоса сигнальная желто-черная

6. Пружина

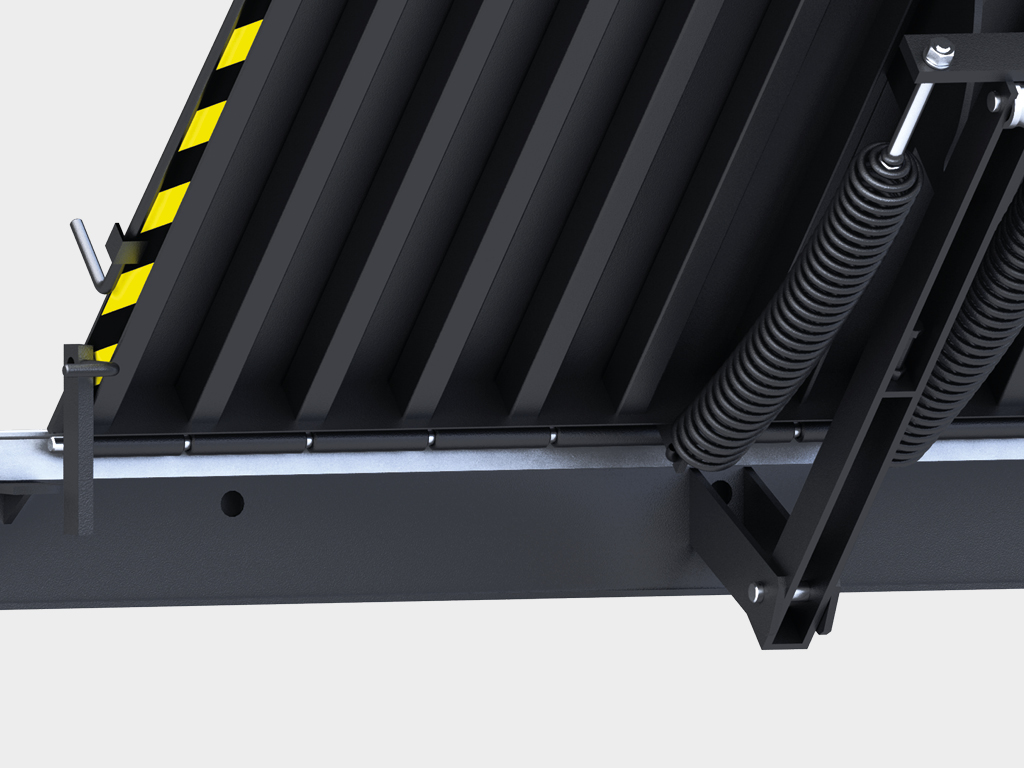

7. Механизм пружинной балансировки моста

8. Пластина установочная

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

H – высота пандуса (расстояние от пола до верха пандуса).

B – ширина кузова автомобиля (расстояние от левого края до правого края кузова).

h – высота кузова автомобиля (расстояние от поверхности земли до пола кузова автомобиля).

Требования к строительному объекту

При замере H и B за итоговый размер принимается наибольшая величина, при замере h – наименьшая.

Установка моста откидного (скользящего, стационарного) производится на подготовленный пандус.

Мост откидной скользящий.

Мост откидной скользящий

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	1 000, 1 500
B, мм Ширина	1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели	210
b1, мм Рабочий диапазон, вверх	120–180 ±10
b2, мм Рабочий диапазон, вниз	150–280 ±10

Мост откидной стационарный.

Мост откидной стационарный

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	1 000, 1 500
B, мм Ширина	1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели	210
b1, мм Рабочий диапазон, вверх	120–180 ±10
b2, мм Рабочий диапазон, вниз	150–280 ±10

	Мост откидной скользящий.
	Мост откидной стационарный.

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Параметр	Значение	Примечание
Допустимая нагрузка, кг (кН)	4 000 (40)
Максимальная точечная нагрузка, Н/мм²	1,3
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60–90
Диапазон рабочих температур, °С	-35…+50

1. Важно! Мост откидной (стационарный, скользящий) предназначен для эксплуатации с ручными гидравлическими тележками и стандартными четырехколесными погрузчиками с надувными колесами.

2. Для обеспечения надежной и бесперебойной работы мостов рекомендуется регулярно проводить их технический осмотр и обслуживание.

3. Ручное поднятие и опускание моста производится с помощью ручки.

4. Не подвергайте поверхность моста ударам и не препятствуйте их свободному открытию и закрытию.

5. Не допускайте загрязнения рельса направляющего скользящего моста и ролика узла скольжения, осей и втулок мостов.

6. Запрещено находиться под мостом во время его опускания во избежание травмирования.

7. Следите за тем, чтобы во время опускания моста под ним отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	Зависит от длины моста
Ширина, мм	Зависит от ширины моста
Высота, мм	Зависит от высоты моста

Покупателю предоставляется гарантия работоспособности механических откидных мостов производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Концерн DoorHan производит погрузку мостов на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных мостов. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Стационарный и скользящий откидные мосты серии FT
Схема подготовки пандуса для откидных мостов серии FT
Направляющие для колес
Схема установки направляющих для колес

Сертификат соответствия № 151299201
Паспорт (мост скользящий)
Паспорт (мост стационарный)

Инструкция по монтажу и эксплуатации моста откидного стационарного, скользящего

Особенности

Устанавливается на открытую рампу, компенсируя разницу в высоте между уровнем пола и кузовом автомобиля.

Специальный замок блокирует мост в нерабочем вертикальном положении.

Не требует подвода электропитания.

Основные технические характеристики


Ширина конструкции, мм	1 200, 1 500, 1 800, 2 000
Длина конструкции, мм	1 000, 1 500
Рабочий диапазон в зависимости от ширины моста, мм	Вверх: 120–180 ±10; вниз: 150–280 ±10
