Скоростные спиральные ворота серии HSSD

Скоростные спиральные ворота сочетают в себе лучшие качества рулонных ПВХ-ворот и секционных ворот. Они предназначены для перекрытия внутренних и наружных проемов, применяются на автомобильных парковках, производственных и складских объектах.

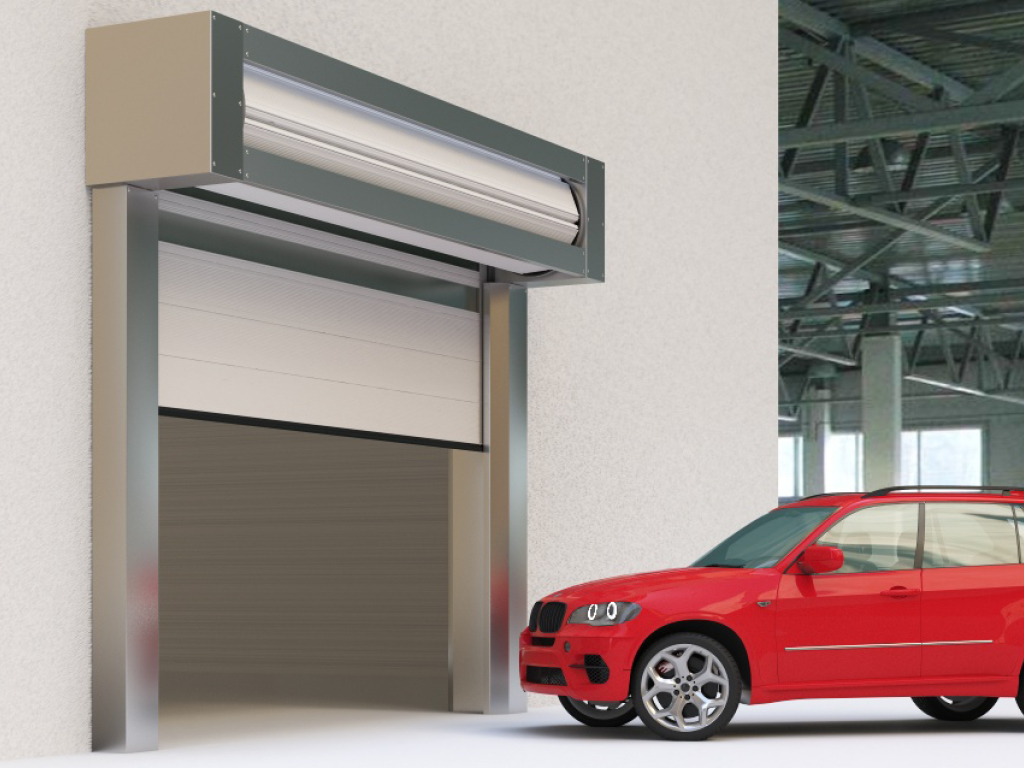

Ворота скоростные спиральные. Общий вид.

О продукте

Автомобильные парковки, производственные и складские комплексы

Дизайн панелей

Волна

Цвета панелей

RAL 9006 серый

RAL 5005 синий

RAL 1036 золотой

RAL 9003 белый

Параметр	Показатель
Высота проема, мм	от 1 600 до 5 000
Ширина проема, мм	от 1 800 до 5 000
Пристенки, мм	от 350
Притолока, мм	от 350

1. Полотно ворот

2. Стойка левая

3. Стойка правая

4. Двигатель

5. Блок управления

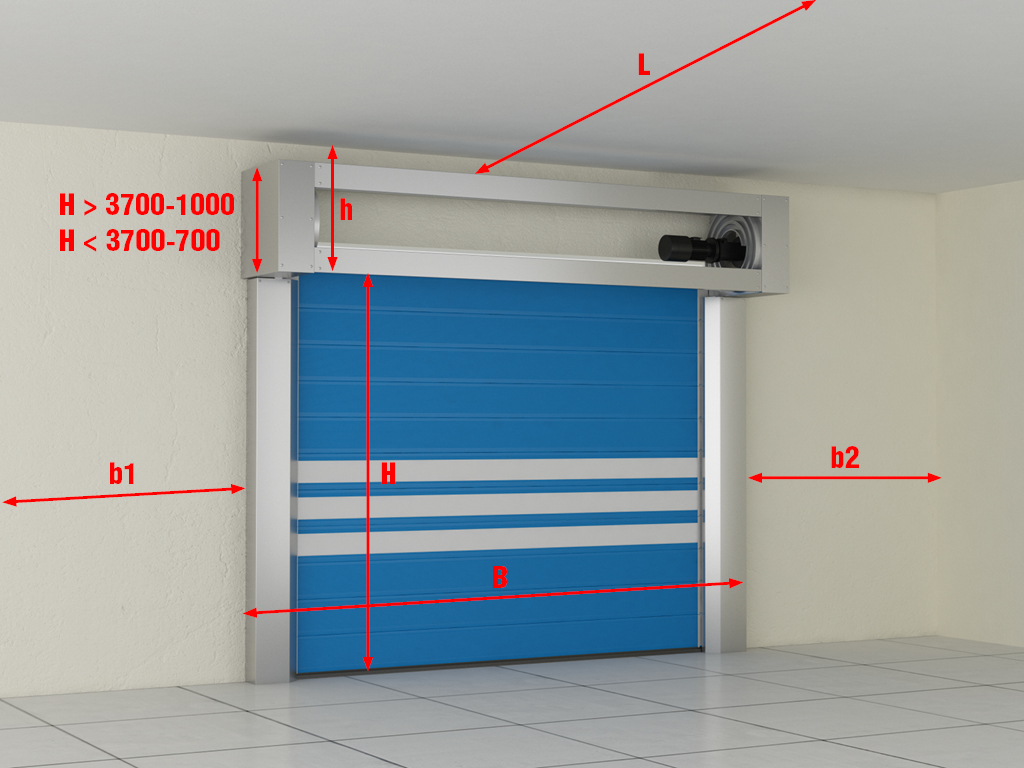

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h — притолока (расстояние от верха проема до препятствия) min 100 мм.

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 350 мм.

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L принимается наименьшая величина.

Требования к строительному объекту

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам.

Накладной монтаж

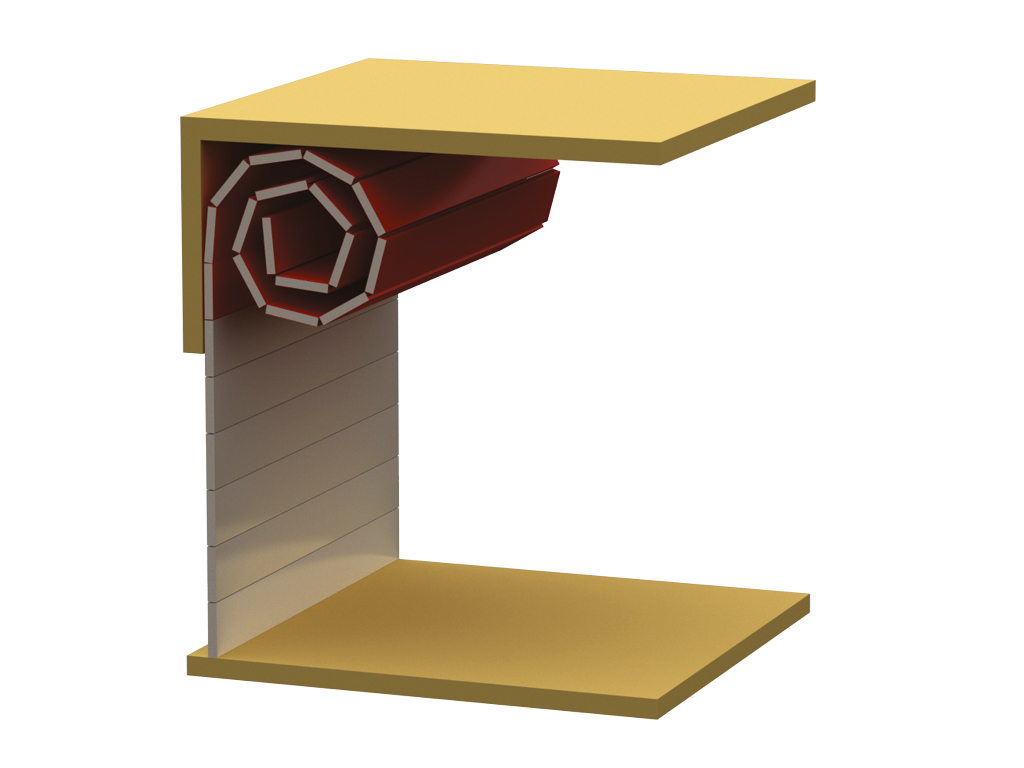

Круглая спираль

Овальная спираль

Горизонтальный подъем

	Полотно из сэндвич-панелей толщиной 40 мм

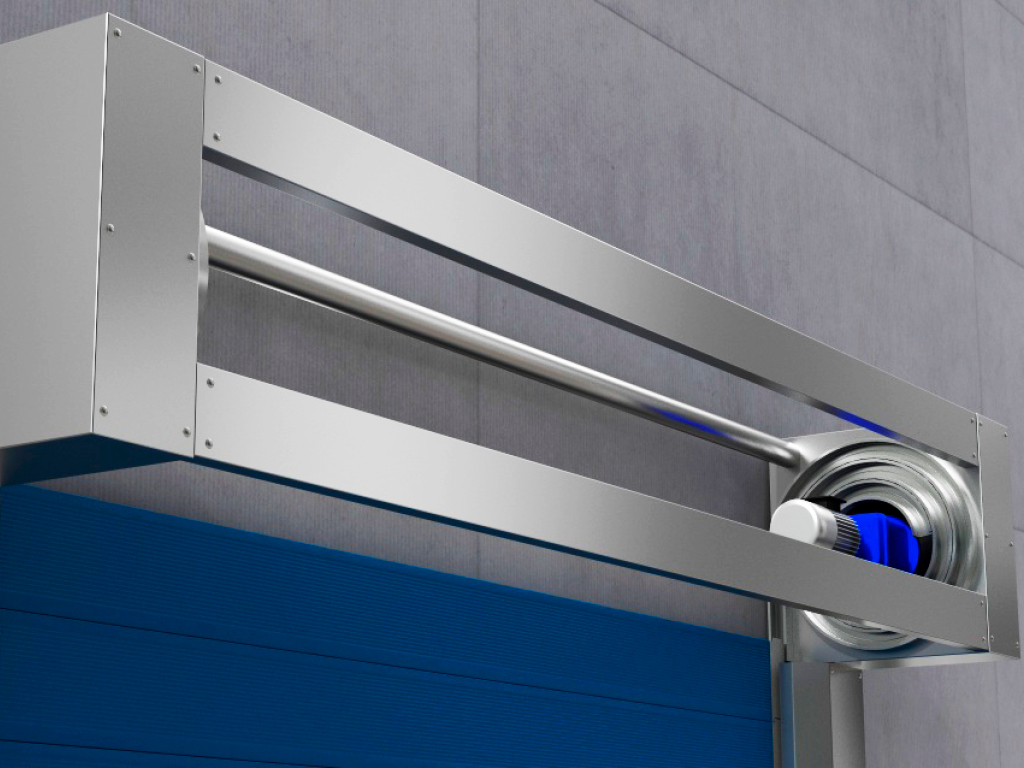

	Каркас ворот из оцинкованной стали

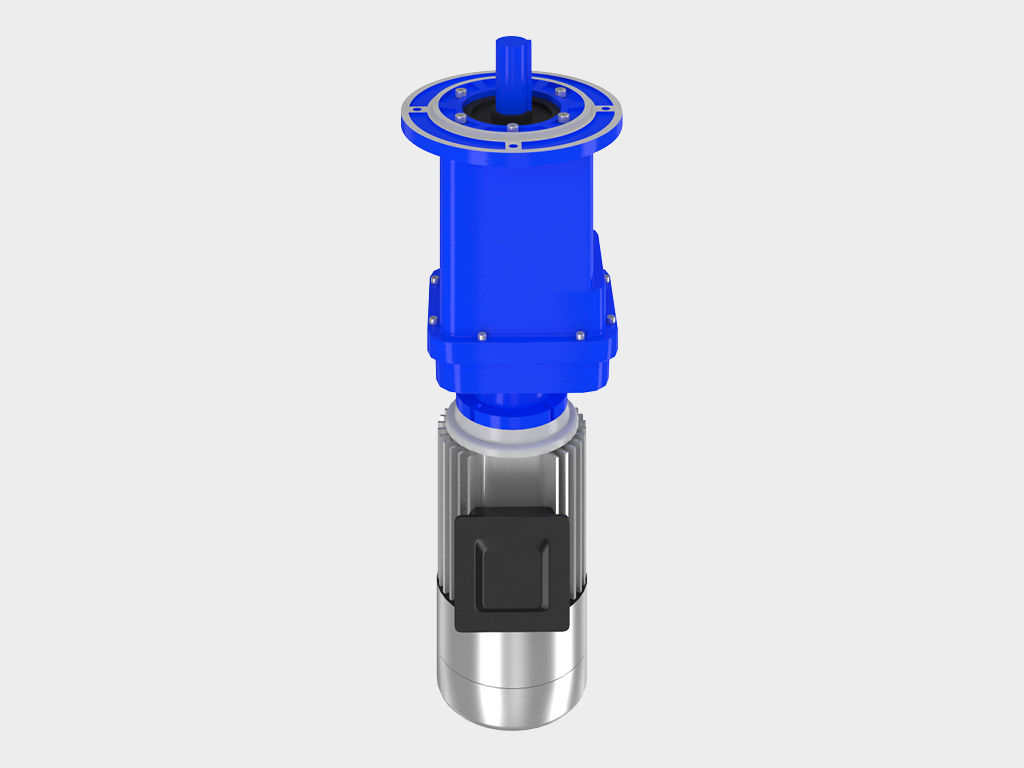

	Двигатель

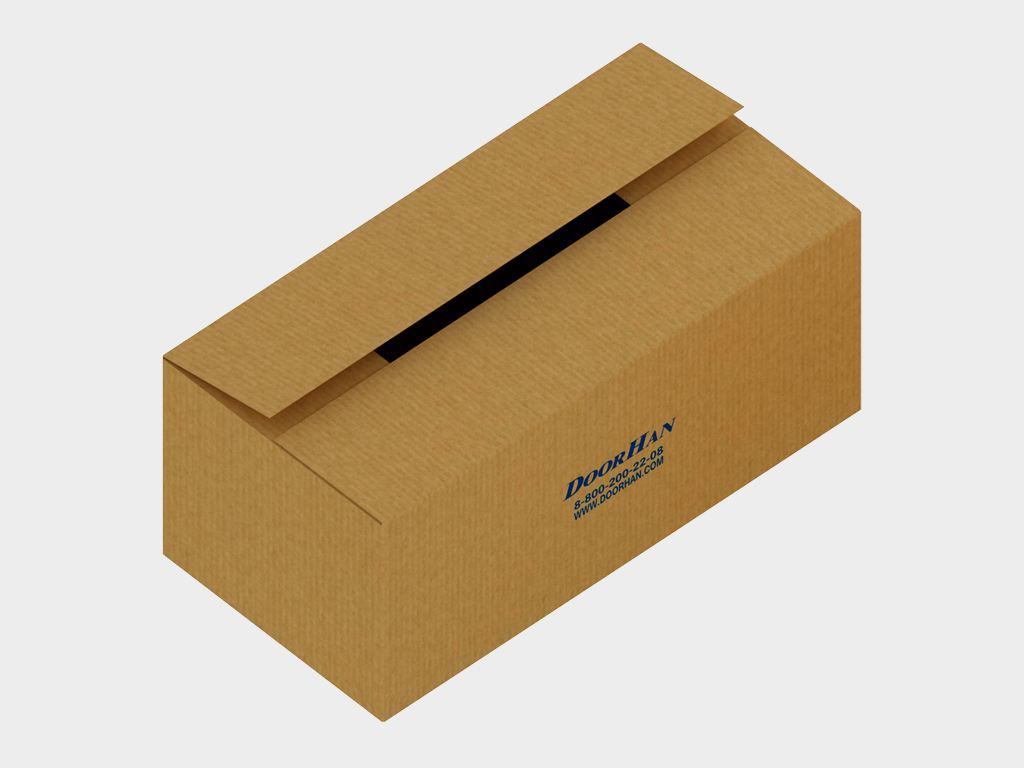

	Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие

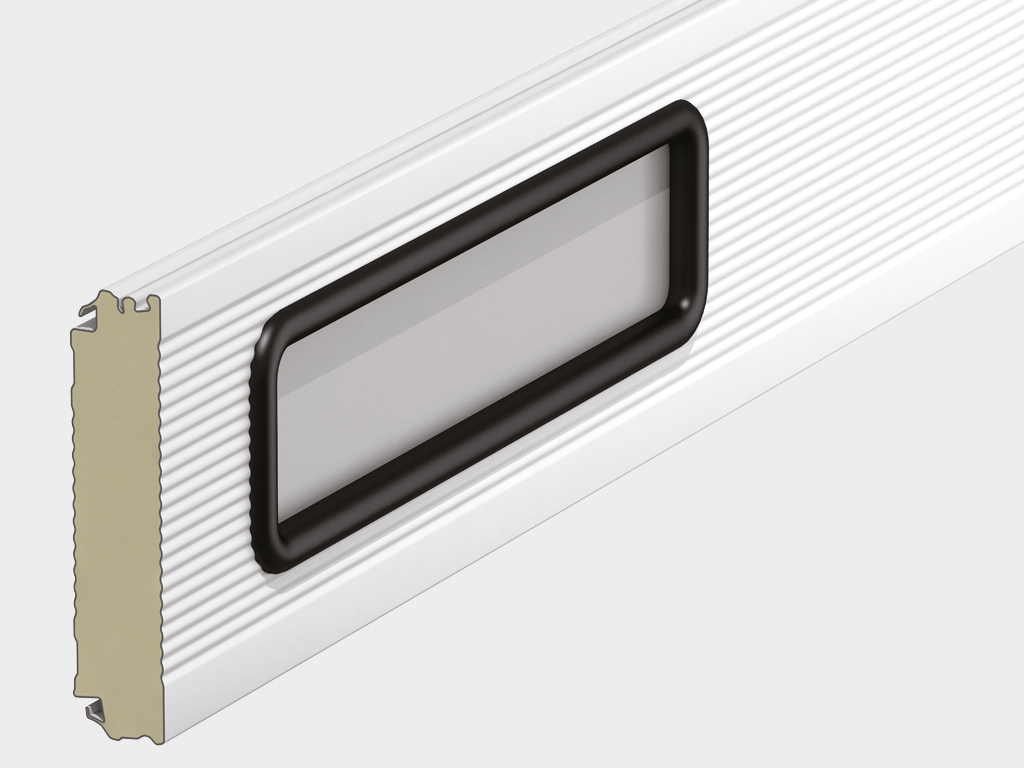

	Прозрачное окно

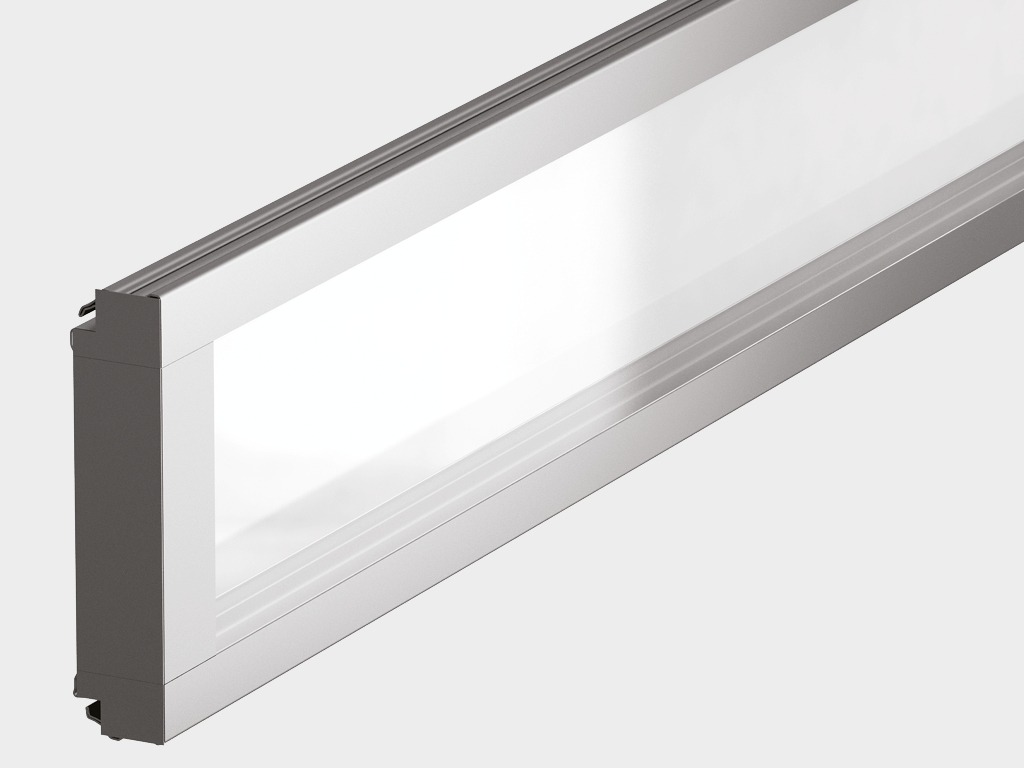

	Прозрачная панель

Параметр	Значение	Примечание
Скорость открывания, м/с	до 2,0
Скорость закрывания, м/с	0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS3	до 25 кв. м.
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2	свыше 25 кв. м.
Диапазон рабочих температур, °С	от -30 до +45
Интенсивность использования цикл / час	до 150
Уровень теплоизоляции, Вт / м² *°С	0,76
Ресурс, циклов	1 500 000

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка в дерево	Характеристики упаковки
	Деревянный ящик

Покупателю предоставляется гарантия работоспособности спиральных ворот производства ГК DoorHan на срок 2 года с момента приобретения.

Хранение сэндвич-панелей рекомендуется производить только в заводской упаковке, на ровной поверхности, не более 6 месяцев с момента производства, в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимнее время — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.

Ворота скоростные спиральные HSSD (круглая спираль)
Ворота скоростные спиральные HSSD (овальная спираль)
Ворота скоростные спиральные HSSD (горизонтальный подъем)

Сертификат соответствия (скоростные ворота)
Паспорт на спиральные ворота
Сертификат соответствия (блок управления)

Ворота скоростные спиральные HSSD
Инструкция по эксплуатации скоростных спиральных ворот HSSD
Блок управления для скоростных спиральных ворот серии HSSD

	Резиновый уплотнитель соединяет панели между собой, замыкая тепловой контур.
	Низкий уровень шума во время работы обеспечивает ролик, имеющий ПВХ-покрытие, и алюминиевая направляющая.

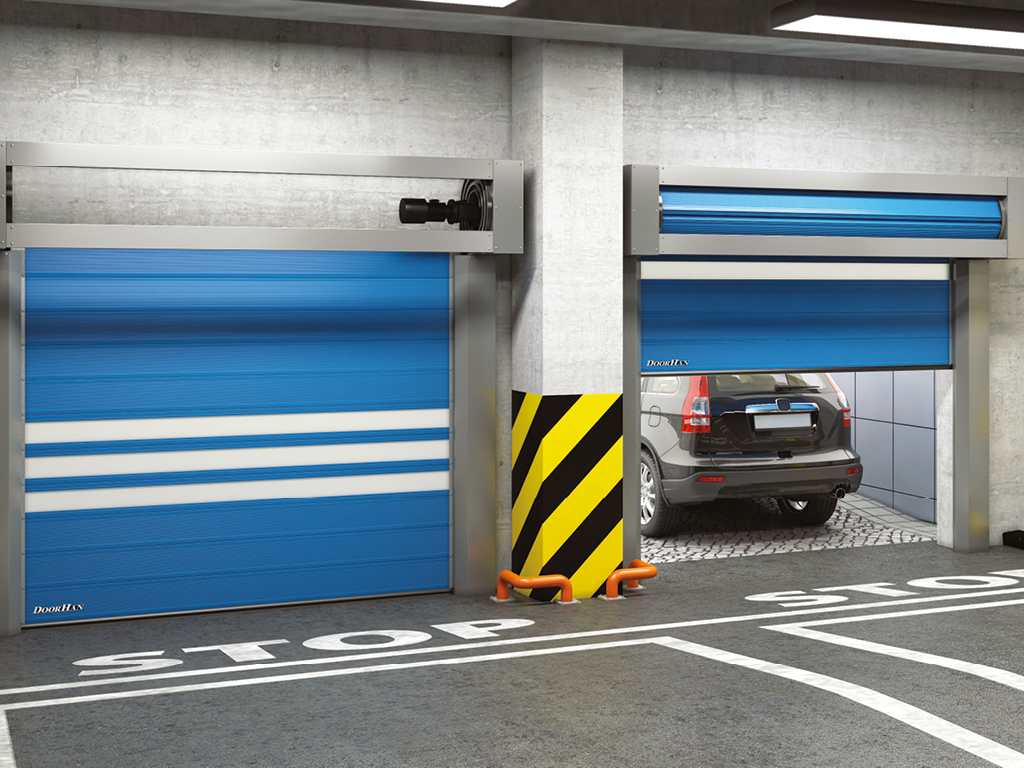

Скоростные спиральные ворота, установленные в подземном гараже

Скоростные спиральные ворота
