Дверь откатная для охлаждаемых помещений
Среднетемпературные и низкотемпературные откатные двери IsoDoor IDS1 предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.

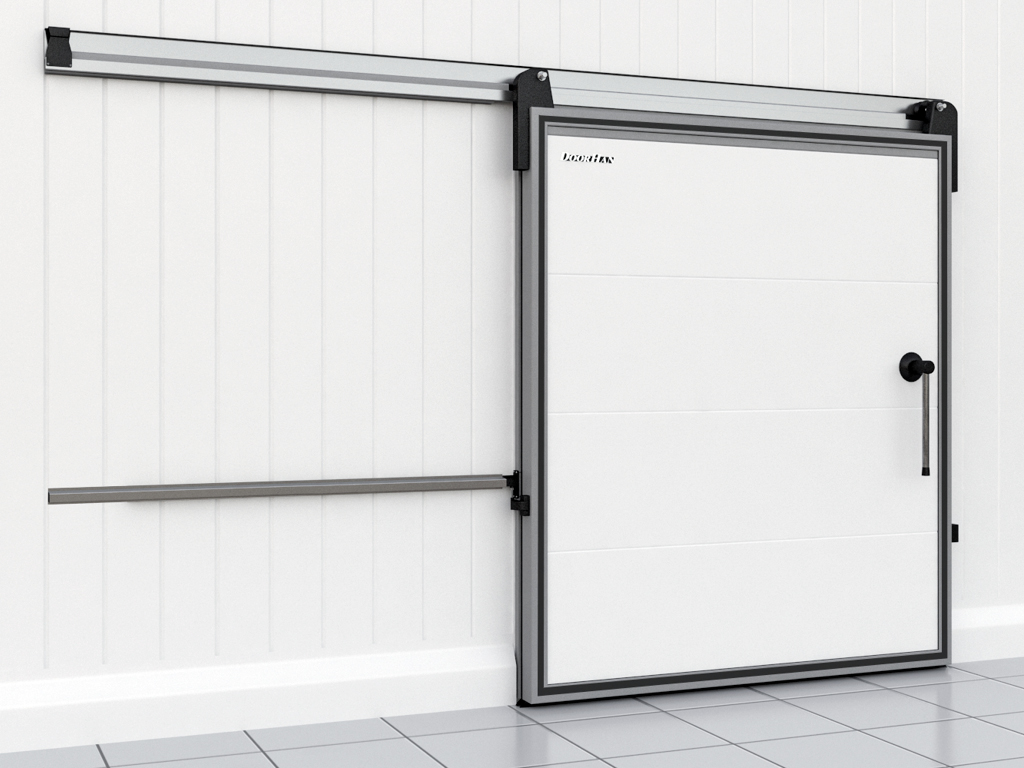

Внешняя сторона двери откатной для охлаждаемых помещений

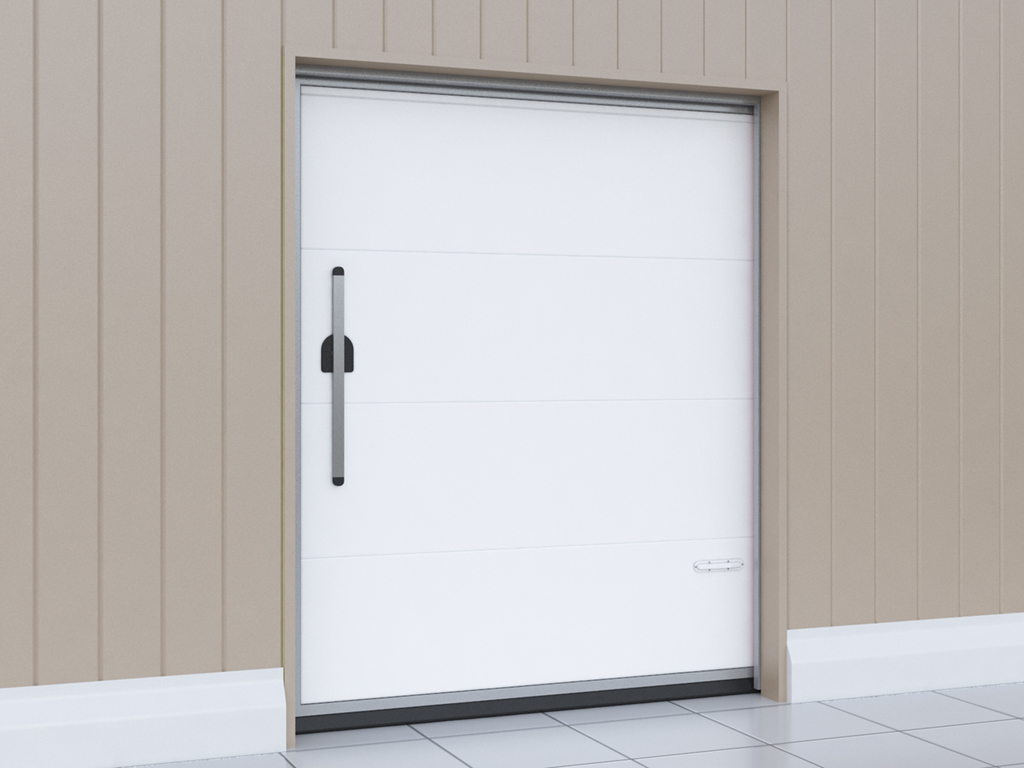

Внутренняя сторона двери откатной для охлаждаемых помещений
Видео
О продукте
Вебинар 9. Обзор ограждений для охлаждаемых помещений
Зона применения Печать раздела
Пищевые производства
Кафе, бары, рестораны
Предприятия пищевого ритейла
Получить онлайн помощь
Дизайн Печать раздела
Поверхность сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Таблица размеров Печать раздела
Параметр
Показатель
Ширина проема, мм
от 800 до 3 000
Высота проема, мм
от 1 800 до 6 000
Толщина изоляции, мм
80 или 120
Притолока, мм
от 240
Пристенки, мм
от 1 060 до 3 260 (на стороне отката), от 115 (на противоположной откату стороне)

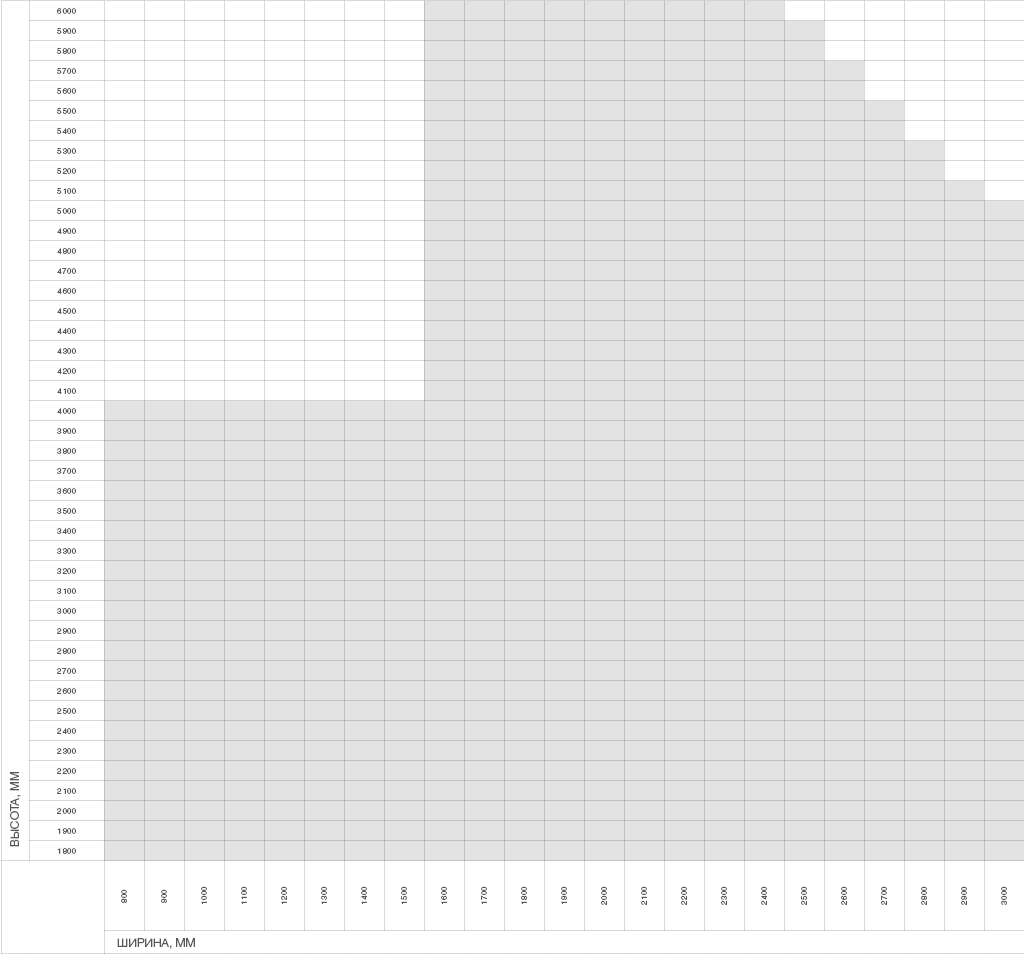

Размеры проема Печать раздела
Конструкция Печать раздела
1. Откатная система представлена верхней направляющей рельсой с роликовым механизмом
2. Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
3. Обогрев периметра рамы низкотемпературных дверей
4. Откатная система, представленная нижней направляющей рельсой
5. Нижний прижим
6. Нижний уплотнитель
7. Обогрев периметра полотна двери (опция)
8. Роликовый механизм с кронштейном подвеса полотна
9. Алюминиевый каркас полотна двери
10. Уплотнитель периметра полотна двери
11. Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
12. Полотно двери
13. Обогрев нижней кромки полотна дверей
Подготовка строительного объекта Печать раздела
Все замеры производятся снаружи помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 240 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа Печать раздела
Накладной монтаж снаружи помещения с откатом полотна влево.
Накладной монтаж снаружи помещения с откатом полотна вправо.
Стандартные конструктивные решения Печать раздела
Среднетемпературное исполнение
Параметры среднетемпературных дверей
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
80
Температурный режим внутри помещения, ° С
от +6 до -5
Температурный режим перед дверью, ° С
от +35 до 0
Влажность, %
до 100
Низкотемпературное исполнение, панель 80 мм
Параметры низкотемпературных дверей, панель 80 мм
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
80
Температурный режим внутри помещения, ° С
от -5 до -18
Температурный режим перед дверью, ° С
от +35 до -18
Влажность, %
до 100
Низкотемпературное исполнение, панель 120 мм
Параметры низкотемпературных дверей, панель 120 мм
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
120
Температурный режим внутри помещения, ° С
от -18 до -27
Температурный режим перед дверью, ° С
от +50 до -35
Влажность, %
до 100
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна
Параметры низкотемпературных дверей, панель 120 мм, с обогревом полотна
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
120
Температурный режим внутри помещения, ° С
от -27 до -35
Температурный режим перед дверью, ° С
от +50 до -35
Влажность, %
до 100
Базовая комплектация Печать раздела
Алюминиевая откатная система
Алюминиевая рама с кабель-каналом для установки ПЭНа
Уплотнитель периметра полотна двери
Рычажная ручка для дверей шириной от 1600 мм
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения
Дополнительная комплектация Печать раздела
Защитный декоративный короб
Внутренняя алюминиевая рама для обеспечения жесткости проема
Система запирания под навесной замок
Обогрев полотна двери
Врезная калитка 800 × 2 000 мм
Защитные бамперы из рифленого алюминия
Система под монорельсовый путь
Система автоматизации откатной двери
Технические характеристики Печать раздела
Параметр
Значение
Примечание
Безотказность, количество циклов открывания-закрывания, не менее
270 000
откатной механизм имеет систему прижима уплотнителя к раме
Антикоррозионная стойкость
высокая устойчивость к коррозии
Грузоподъемность откатной системы, кг
300
Тип запорного механизма (замка)
Система запирания под навесной замок
Условия эксплуатации продукции Печать раздела
1. Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание дверей должно осуществляться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Упаковка Печать раздела
Упаковка в дерево
Характеристики упаковки
Ширина, мм
зависит от ширины полотна
Длина, мм
зависит от высоты полотна
Упаковка в коробку
Характеристики упаковки
Состав
надежная картонная коробка, стретч-пленка
Длина, мм
зависит от длины панелей
Ширина, мм
зависит от ширины панелей
Высота, мм
зависит от количества панелей
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности холодильных дверей, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Дополнительное описание Печать раздела
Откатные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену возможно в кратчайшие сроки, не заменяя изделие целиком.
Чертежи Печать раздела
Паспорта и сертификаты Печать раздела
Паспорт «Дверь откатная для охлаждаемых помещений»
Сертификат соответствия «Единым санитарно-эпидемиологическим и гигиеническим требованиям»
Инструкции Печать раздела
Инструкция по монтажу откатной двери ISODOOR IDS1
Инструкция по сборке полотна откатной двери для охлаждаемых помещений
Инструкция «Блок управления приводом морозильных дверей FR-380KIT»
Новинки Печать раздела
Обогрев рамы и полотна двери (опционально).
Откатная система для дверей массой до 200 кг.
Теплоизоляция (пенополиуретан), двухкомпонентный EPDM-уплотнитель с каналом для установки нагревательного кабеля.
Алюминиевый каркас с термовставкой.
Автоматизация для откатных холодильных дверей. Данная опция позволяет обеспечить удобную эксплуатацию двери при высокой интенсивности использования.
Портфолио реализованных объектов Печать раздела

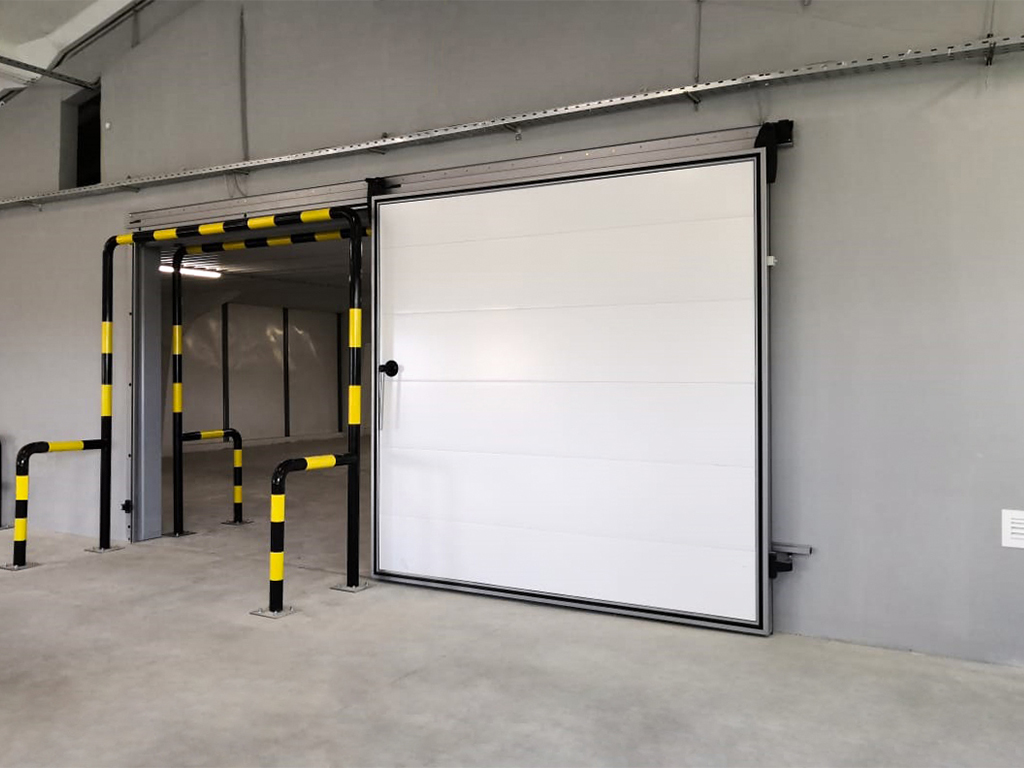

Дверь откатная для охлаждаемых помещений на пищевом складе
Откатная дверь для морозильной камеры
Откатные двери с защитным бампером из рифленого алюминия
Дверь откатная для охлаждаемых помещений
Откатная дверь со встроенной в полотно распашной дверью
Откатная дверь для охлаждаемых помещений
Откатная дверь для охлаждаемых помещений
Комплексное решение: откатные и распашные двери, установленные на складе
Каталог запчастей Печать раздела

Каталог комплектации дверей для охлаждаемых помещений
Среднетемпературные и низкотемпературные откатные двери IsoDoor IDS1 предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.
Внешняя сторона двери откатной для охлаждаемых помещений
Внутренняя сторона двери откатной для охлаждаемых помещений
Видео
Зона применения Печать раздела
Пищевые производства
Кафе, бары, рестораны
Предприятия пищевого ритейла
Получить онлайн помощь
Дизайн Печать раздела
Поверхность сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 800 до 3 000 |
| Высота проема, мм | от 1 800 до 6 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 240 |
| Пристенки, мм | от 1 060 до 3 260 (на стороне отката), от 115 (на противоположной откату стороне) |
Размеры проема Печать раздела
Конструкция Печать раздела
1. Откатная система представлена верхней направляющей рельсой с роликовым механизмом
2. Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
3. Обогрев периметра рамы низкотемпературных дверей
4. Откатная система, представленная нижней направляющей рельсой
5. Нижний прижим
6. Нижний уплотнитель
7. Обогрев периметра полотна двери (опция)
8. Роликовый механизм с кронштейном подвеса полотна
9. Алюминиевый каркас полотна двери
10. Уплотнитель периметра полотна двери
11. Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
12. Полотно двери
13. Обогрев нижней кромки полотна дверей
Подготовка строительного объекта Печать раздела
Все замеры производятся снаружи помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 240 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа Печать раздела
|
Накладной монтаж снаружи помещения с откатом полотна влево. |
|
Накладной монтаж снаружи помещения с откатом полотна вправо. |
Стандартные конструктивные решения Печать раздела
|
Среднетемпературное исполнение |
Параметры среднетемпературных дверей
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от +6 до -5 |
| Температурный режим перед дверью, ° С | от +35 до 0 |
| Влажность, % | до 100 |
|
Низкотемпературное исполнение, панель 80 мм |
Параметры низкотемпературных дверей, панель 80 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от -5 до -18 |
| Температурный режим перед дверью, ° С | от +35 до -18 |
| Влажность, % | до 100 |
|
Низкотемпературное исполнение, панель 120 мм |
Параметры низкотемпературных дверей, панель 120 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -18 до -27 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
|
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна |
Параметры низкотемпературных дверей, панель 120 мм, с обогревом полотна
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -27 до -35 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
Базовая комплектация Печать раздела
|
Алюминиевая откатная система |
|
Алюминиевая рама с кабель-каналом для установки ПЭНа |
|
Уплотнитель периметра полотна двери |
|
Рычажная ручка для дверей шириной от 1600 мм |
|
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения |
Дополнительная комплектация Печать раздела
|
Защитный декоративный короб |
|
Внутренняя алюминиевая рама для обеспечения жесткости проема |
|
Система запирания под навесной замок |
|
Обогрев полотна двери |
|
Врезная калитка 800 × 2 000 мм |
|
Защитные бамперы из рифленого алюминия |
|
Система под монорельсовый путь |
|
Система автоматизации откатной двери |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | откатной механизм имеет систему прижима уплотнителя к раме |
| Антикоррозионная стойкость | высокая устойчивость к коррозии | |
| Грузоподъемность откатной системы, кг | 300 | |
| Тип запорного механизма (замка) | Система запирания под навесной замок |
Условия эксплуатации продукции Печать раздела
1. Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание дверей должно осуществляться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Упаковка Печать раздела
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Ширина, мм | зависит от ширины полотна |
| Длина, мм | зависит от высоты полотна |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | надежная картонная коробка, стретч-пленка |
| Длина, мм | зависит от длины панелей |
| Ширина, мм | зависит от ширины панелей |
| Высота, мм | зависит от количества панелей |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности холодильных дверей, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Дополнительное описание Печать раздела
Откатные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену возможно в кратчайшие сроки, не заменяя изделие целиком.
Чертежи Печать раздела
Паспорта и сертификаты Печать раздела
| Паспорт «Дверь откатная для охлаждаемых помещений» | |
| Сертификат соответствия «Единым санитарно-эпидемиологическим и гигиеническим требованиям» |
Инструкции Печать раздела
| Инструкция по монтажу откатной двери ISODOOR IDS1 | |
| Инструкция по сборке полотна откатной двери для охлаждаемых помещений | |
| Инструкция «Блок управления приводом морозильных дверей FR-380KIT» |
Новинки Печать раздела
|
Обогрев рамы и полотна двери (опционально). |
|
Откатная система для дверей массой до 200 кг. |
|
Теплоизоляция (пенополиуретан), двухкомпонентный EPDM-уплотнитель с каналом для установки нагревательного кабеля. |
|
Алюминиевый каркас с термовставкой. |
|
Автоматизация для откатных холодильных дверей. Данная опция позволяет обеспечить удобную эксплуатацию двери при высокой интенсивности использования. |
