ТИП ПРОДУКЦИИ: Стандартный

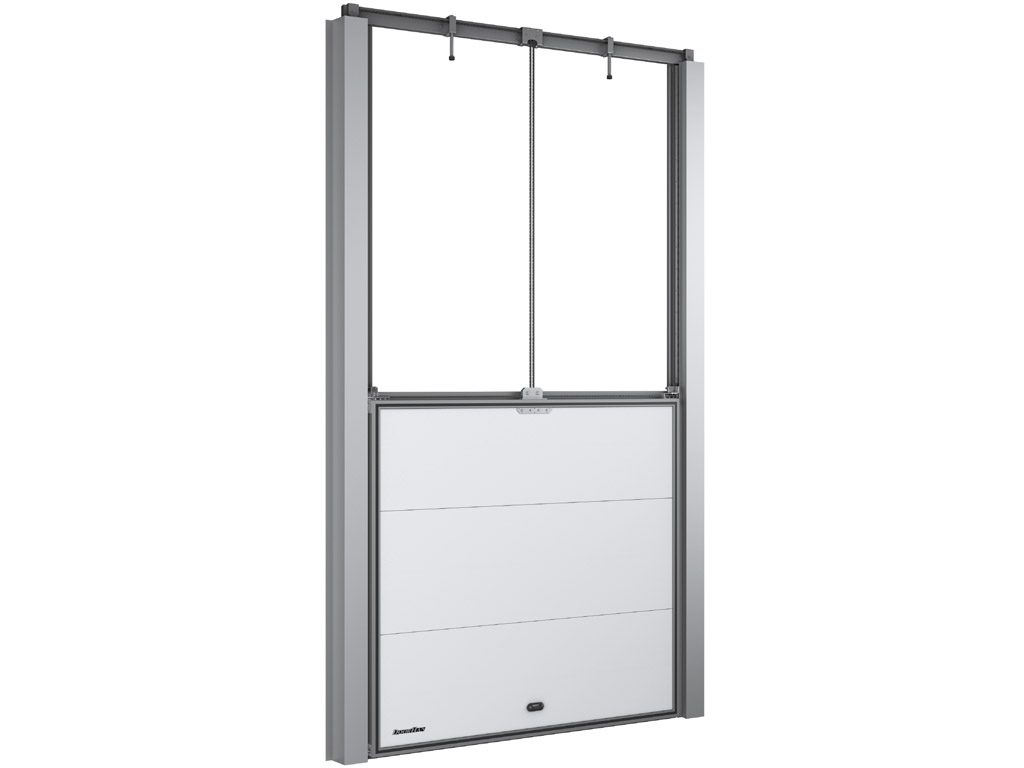

Среднетемпературные и низкотемпературные вертикально-подъемные двери IDV предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.
Вид вертикально-подъемной двери для охлаждаемых помещений
Зона применения Печать раздела
.jpg)
Установка на пищевых производствах
.jpg)
Установка на предприятиях пищевого ретейла
Преимущества Печать раздела
Коррозионная стойкость
Высокая коррозионная стойкость обеспечивается применением алюминия и оцинкованной стали.
Устойчивость к механическим повреждениям
Надежная защита от механических повреждений в процессе эксплуатации.
Полная ремонтопригодность
Полная ремонтопригодность: возможна замена любого поврежденного элемента, включая отдельные панели полотна.
Минимальные требования к боковым расстояниям проема
Вертикальный подъем полотна не требует свободного пространства рядом с проемом и позволяет поставить несколько дверей на одной стене с минимальным расстоянием между ними.
Противопожарные свойства
Промышленные PIR-панели с классом горючести Г1 (шириной 1 150 мм) наделяют дверь высокими противопожарными свойствами.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Поверхность стальной сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (каркас полотна и рама)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 800–3 000 |
| Высота проема, мм | 1 800–5 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | Высота светового проема + 400 |
| Пристенки, мм | От 450 |
Размеры проема Печать раздела
Конструкция Печать раздела

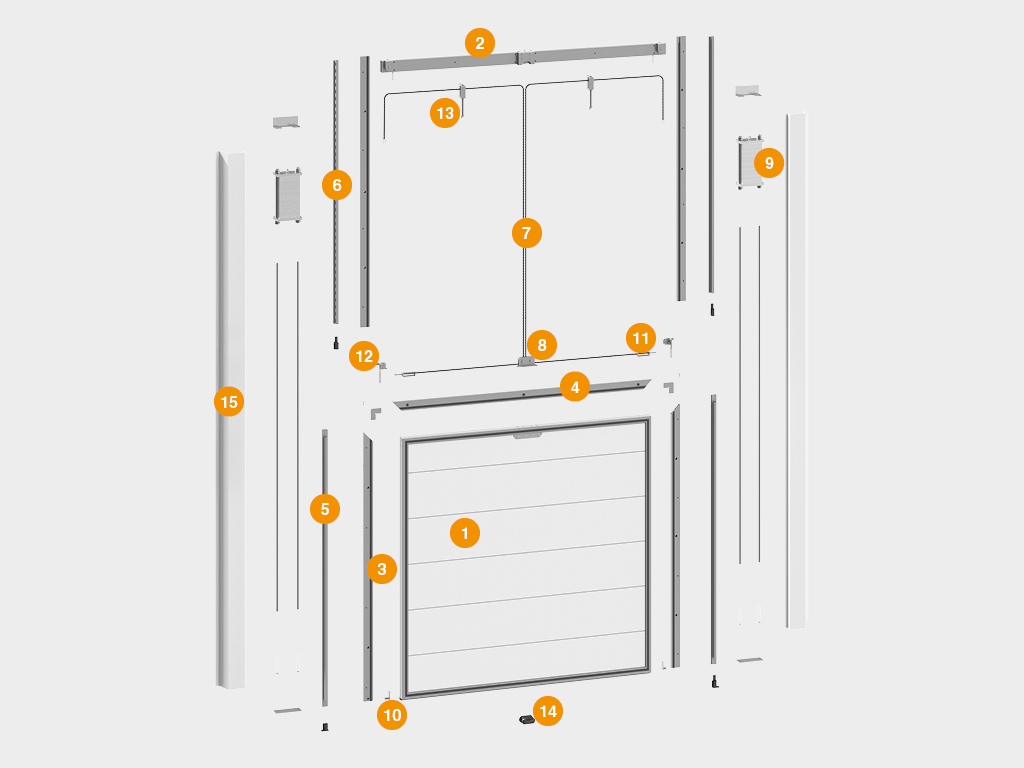

1. Полотно двери
2. Несущая балка рамы
3. Алюминиевый профиль-стойка
4. Алюминиевый профиль-поперечина
5. Алюминиевый профиль-надставка
6. Вертикальные направляющие
7. Цепь
8. Кронштейн цепи
9. Противовес
10. Нижний угловой кронштейн
11. Устройство защиты от падения полотна
12. Роликовая опора
13. Амортизатор
14. Ручка двери
15. Защитный короб
Подготовка строительного объекта Печать раздела
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

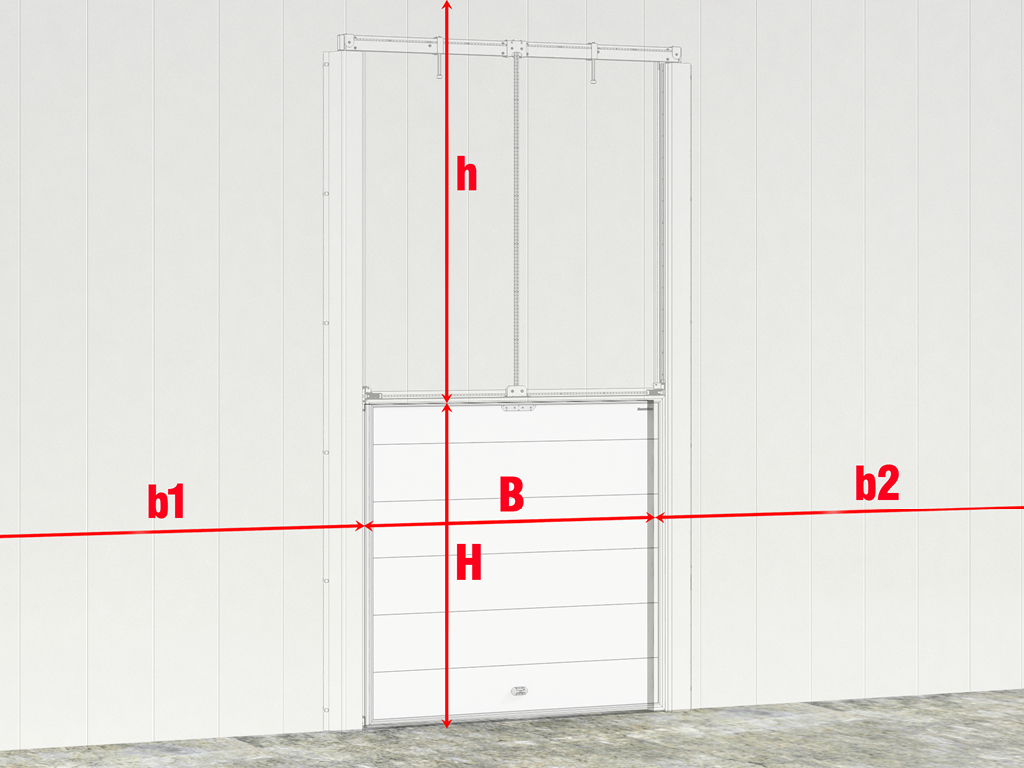

H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа Печать раздела
 |
Накладной монтаж снаружи помещения. |
Стандартные конструктивные решения Печать раздела
.jpg) |
Среднетемпературное исполнение. |
Параметры среднетемпературных дверей
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | От +6 до -5 |
| Температурный режим перед дверью, ° С | От +35 до 0 |
| Влажность, % | До 100 |
.jpg) |
Низкотемпературное исполнение, панель 80 мм. |
Параметры низкотемпературных дверей, панель 80 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | От -5 до -18 |
| Температурный режим перед дверью, ° С | От +35 до -18 |
| Влажность, % | До 100 |
.jpg) |
Низкотемпературное исполнение, панель 120 мм. |
Параметры низкотемпературных дверей, панель 120 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | От -18 до -27 |
| Температурный режим перед дверью, ° С | От +50 до -35 |
| Влажность, % | До 100 |
.jpg) |
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна. |
Параметры низкотемпературных дверей, панель 120 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | От -27 до -35 |
| Температурный режим перед дверью, ° С | От +50 до -35 |
| Влажность, % | До 100 |
Базовая комплектация Печать раздела
.jpg) |
Алюминиевая система направляющих. |
.jpg) |
Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева. |
.jpg) |
Полотно двери из сэндвич-панелей. |
.jpg) |
Уплотнитель периметра полотна двери. |
.jpg) |
Утапливаемая ручка для открывания и закрывания двери. |
.jpg) |
Защитный декоративный короб. |
.jpg) |
Балансирующий механизм. |
Дополнительная комплектация Печать раздела
.jpg) |
Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме. |
.jpg) |
Обогрев полотна двери. |
.jpg) |
Защитные бамперы из рифленого алюминия. |
.jpg) |
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | |
| Коррозионная стойкость | Высокая устойчивость к коррозии | |
| Вес полотна, кг/м² | 20 |
Условия эксплуатации продукции Печать раздела
Для обеспечения надежной и бесперебойной работы дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Двери должны открываться и закрываться без затруднений.
Упаковка Печать раздела
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Состав | Пенопластовые уголки, пузырчатая пленка, стретч-пленка |
| Длина, мм | Высота полотна + 50 |
| Ширина, мм | Ширина полотна + 50 |
| Высота, мм | Толщина изоляции + 50 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Ширина, мм | Ширина полотна + 320 |
| Длина, мм | Высота полотна + 460 |
| Высота, мм | 700 (при толщине изоляции 80 мм); 750 (при толщине изоляции 120 мм) |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности изделия «Дверь вертикально-подъемная для охлаждаемых помещений серии IDV», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.
Дополнительное описание Печать раздела
Вертикально-подъемные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, без замены всего изделия.
Чертежи Печать раздела
| Схема прокладки проводки |
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по монтажу «Дверь вертикально-подъемная для охлаждаемых помещений серии IDV» | |
| Сервисная книжка «Дверь вертикально-подъемная для охлаждаемых помещений» |
