Промышленные складные ворота с нижней направляющей серии IFG-LG

ТИП ПРОДУКЦИИ: Стандартный

Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы (шириной до 30 000 мм, высотой до 10 000 мм): в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.

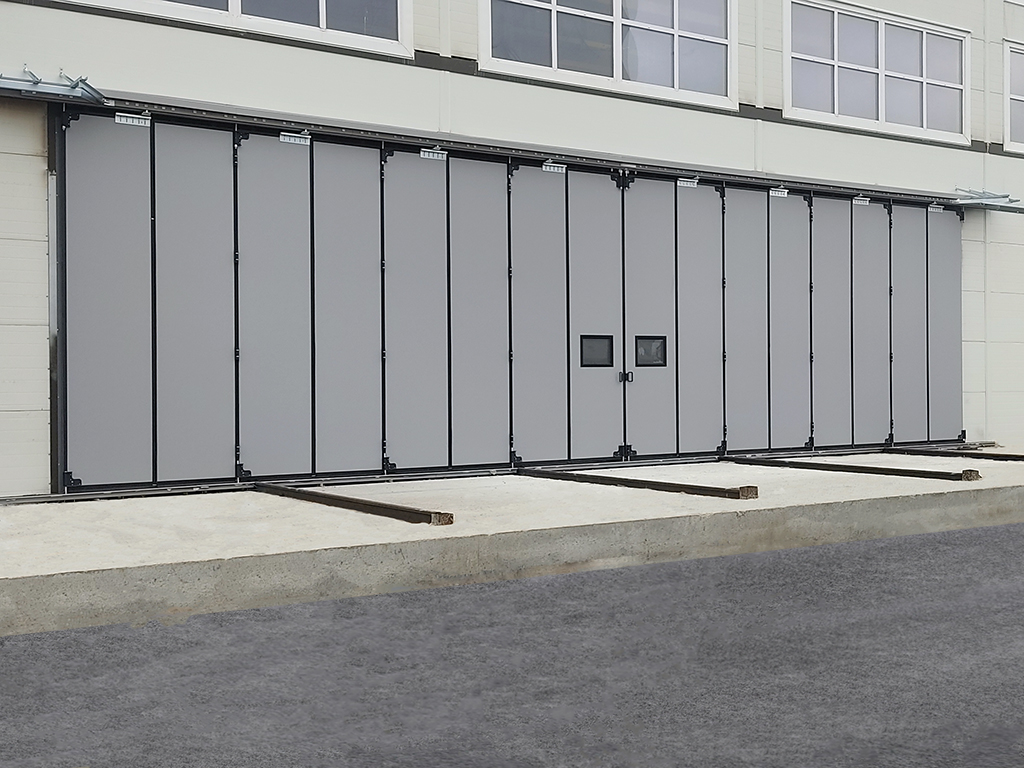

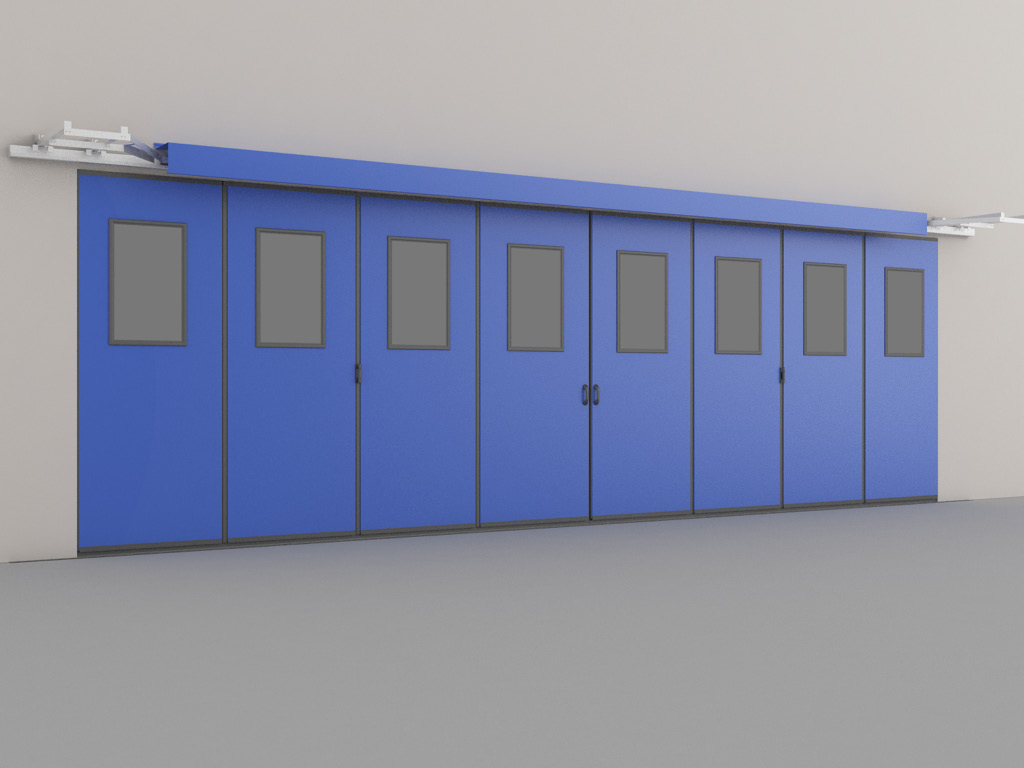

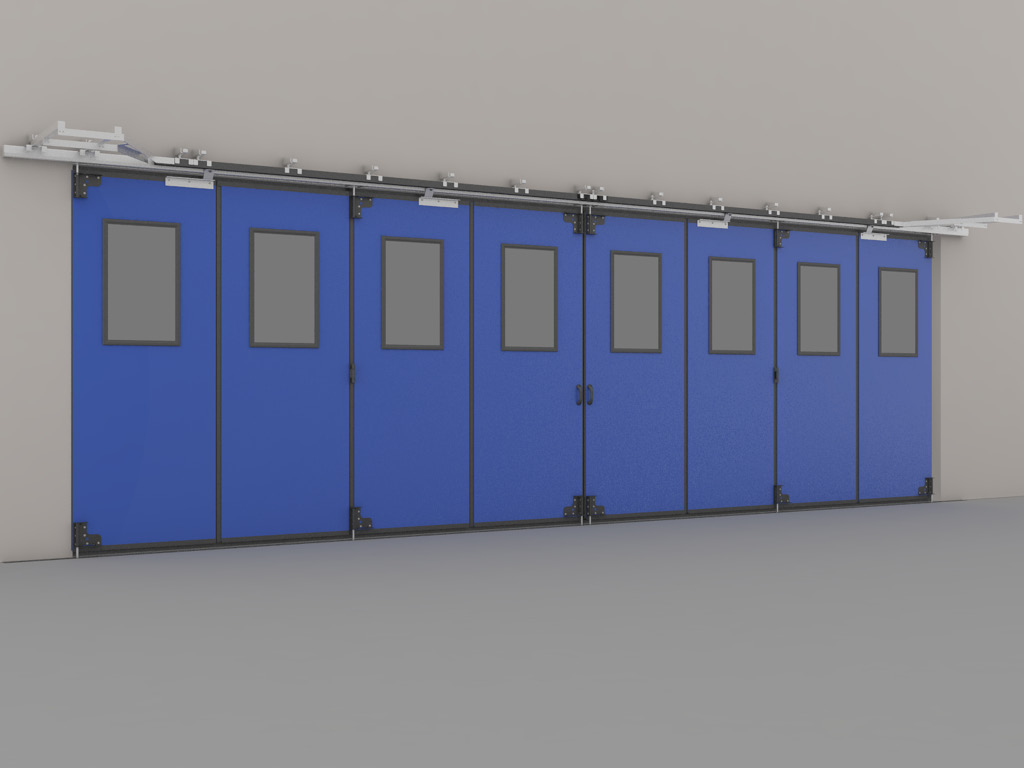

Вид промышленных складных ворот с нижней направляющей

Отзыв о продукции концерна DoorHan. Промышленные складные ворота. Ангар промышленного предприятия, г. Таганрог

Отзыв о продукции концерна DoorHan. Промышленные складные ворота. Вертолетный ангар, пос. Абрау-Дюрсо

Отзыв о продукции концерна DoorHan. Промышленные складные ворота. Вертолетный ангар, г. Уфа

Отзыв о продукции концерна DoorHan. Промышленные складные ворота. Аэроклуб, г. Челябинск

Энергоэффективность

Теплосберегающие сэндвич-панели и система специальных уплотнителей обеспечивают максимальную герметизацию проема.

Экономия рабочего пространства

Установка ворот возможна как внутри, так и снаружи здания, что позволяет значительно сэкономить свободное пространство внутри помещения.

Устойчивость к ветровыми нагрузкам

Наличие нижней направляющей позволяет устанавливать ворота на объектах с высокими ветровыми нагрузками и перекрывать проемы большой ширины.

Плавный ход

Петли створок, оснащенные двумя подшипниками, обеспечивают плавный ход и надежную эксплуатацию ворот.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Поверхность сэндвич-панели

Гладкая

Цвета

RAL 9003 (белый, стандартный)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 7004 (серый)

Нестандартный цвет по карте RAL

Параметр	Показатель
Ширина проема, мм	3 400–30 000
Высота проема, мм	2 000–10 000
Притолока, мм	От 350
Пристенки, мм	От 120 (в зависимости от схемы открывания)
Толщина панели, мм	55 (для высоты проема 2–8 м), 65 (для высоты проема 8–10 м)

1. Кронштейн крепления привода с натяжителем

2. Кронштейн крепления к стене

3. Отклоняющая система с раскосами

4. Верхний направляющий ролик

5. Балка несущая стальная

6. Опора роликовая регулируемая

7. Кронштейн крепления роликовой опоры

8. Петля

9. Кронштейн крепления полотна ворот к цепи

10. Резиновый уплотнитель концевой

11. Резиновый уплотнитель шиповой

12. Нижний направляющий профиль

13. Ролик нижний

14. Щеточный уплотнитель

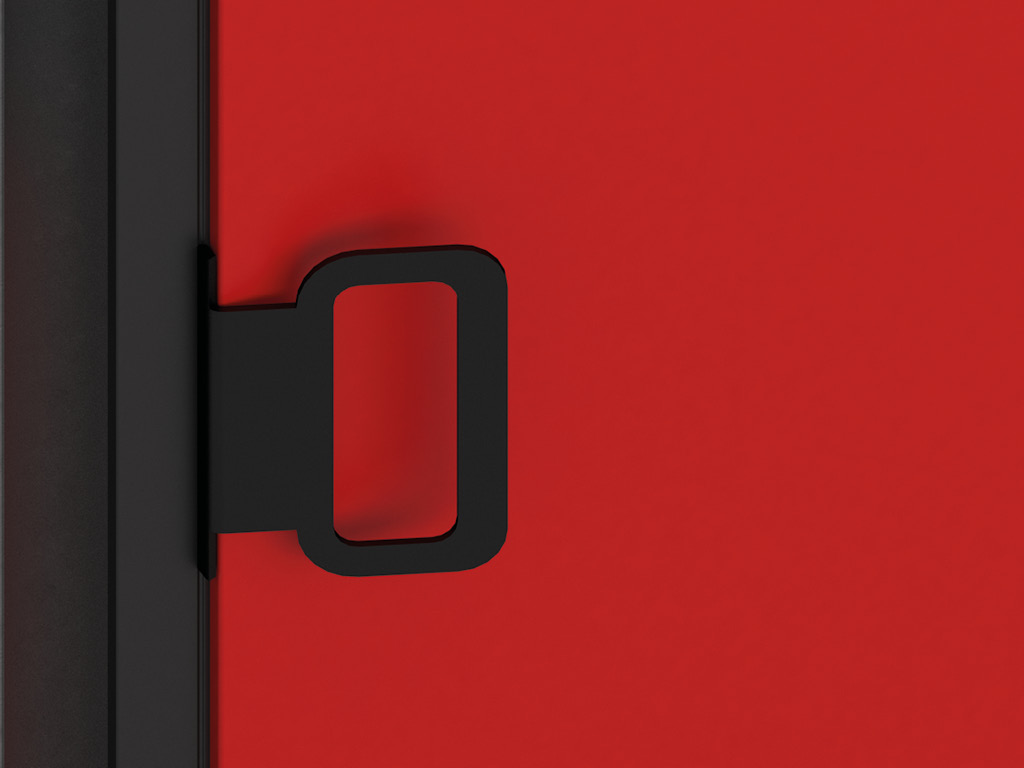

15. Ручка стальная

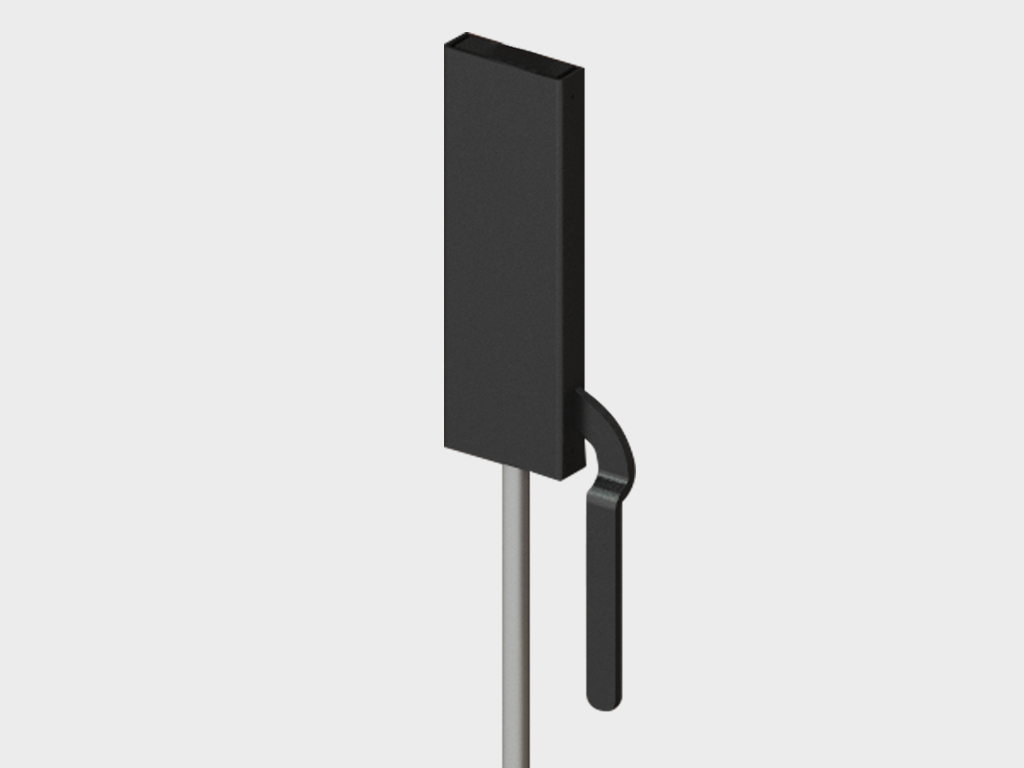

16. Вертикальная ригельная задвижка

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая.

	Монтаж на внутренней стороне стены рекомендуется, если позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.
	Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Схема открывания 0 + 4.

Параметры схемы открывания 0 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	3 400–4 200
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

Схема открывания 4 + 0.

Параметры схемы открывания 4 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	3 400–4 200
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	120

Схема открывания 0 + 5.

Параметры схемы открывания 0 + 5

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	4 200–5 300
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984

Схема открывания 5 + 0.

Параметры схемы открывания 5 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	4 200–5 300
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984
b2, мм Правый пристенок	120

Схема открывания 0 + 6.

Параметры схемы открывания 0 + 6

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–6 400
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

Схема открывания 6+0.

Параметры схемы открывания 6 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–6 400
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	120

Схема открывания 0 + 8.

Параметры схемы открывания 0 + 8

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 700–8 500
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 094 (без привода), 1 544 (с приводом)

Схема открывания 8 + 0.

Параметры схемы открывания 8 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 700–8 500
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 094 (без привода), 1 544 (с приводом)
b2, мм Правый пристенок	120

Схема открывания 4 + 4.

Параметры схемы открывания 4 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 800–8 600
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

Схема открывания 0+10.

Параметры схемы открывания 0 + 10

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 314 (без привода), 1 764 (с приводом)

Схема открывания 10 + 0

Параметры схемы открывания 10 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 314 (без привода), 1 764 (с приводом)
b2, мм Правый пристенок	120

Схема открывания 5 + 5.

Параметры схемы открывания 5 + 5

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984
b2, мм Правый пристенок	984

Схема открывания 0 + 12.

Параметры схемы открывания 0 + 12

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 534 (без привода), 1 984 (с приводом)

Схема открывания 12 + 0.

Параметры схемы открывания 12 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 534 (без привода), 1 984 (с приводом)
b2, мм Правый пристенок	120

Схема открывания 6 + 6.

Параметры схемы открывания 6 + 6

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

Схема открывания 0 + 14.

Параметры схемы открывания 0 + 14

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	11 700–15 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 754 (без привода), 2 204 (с приводом)

Схема открывания 14 + 0.

Параметры схемы открывания 0 + 14

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	11 700–15 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 754 (без привода), 2 204 (с приводом)
b2, мм Правый пристенок	120

Схема открывания 8 + 8.

Параметры схемы открывания 8 + 8

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	13 500–17 200
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 094 (без привода), 1 544 (с приводом)
b2, мм Правый пристенок	1 094 (без привода), 1 544 (с приводом)

Схема открывания 10 + 10.

Параметры схемы открывания 10 + 10

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	16 800–21 500
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 314 (без привода), 1 764 (с приводом)
b2, мм Правый пристенок	1 314 (без привода), 1 764 (с приводом)

Схема открывания 12 + 12.

Параметры схемы открывания 12 + 12

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	20 200–25 900
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 534 (без привода), 1 984 (с приводом)
b2, мм Правый пристенок	1 534 (без привода), 1 984 (с приводом)

Схема открывания 14 + 14.

Параметры схемы открывания 14 + 14

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	23 600–30 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 754 (без привода), 2 204 (с приводом)
b2, мм Правый пристенок	1 754 (без привода), 2 204 (с приводом)

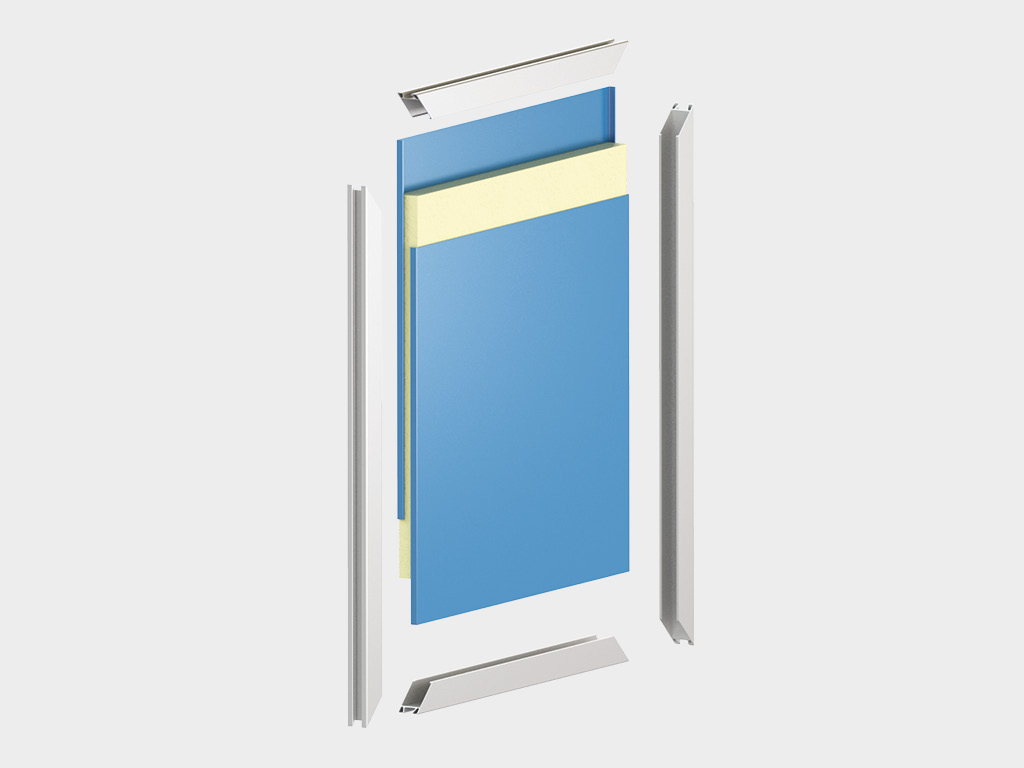

	Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей.

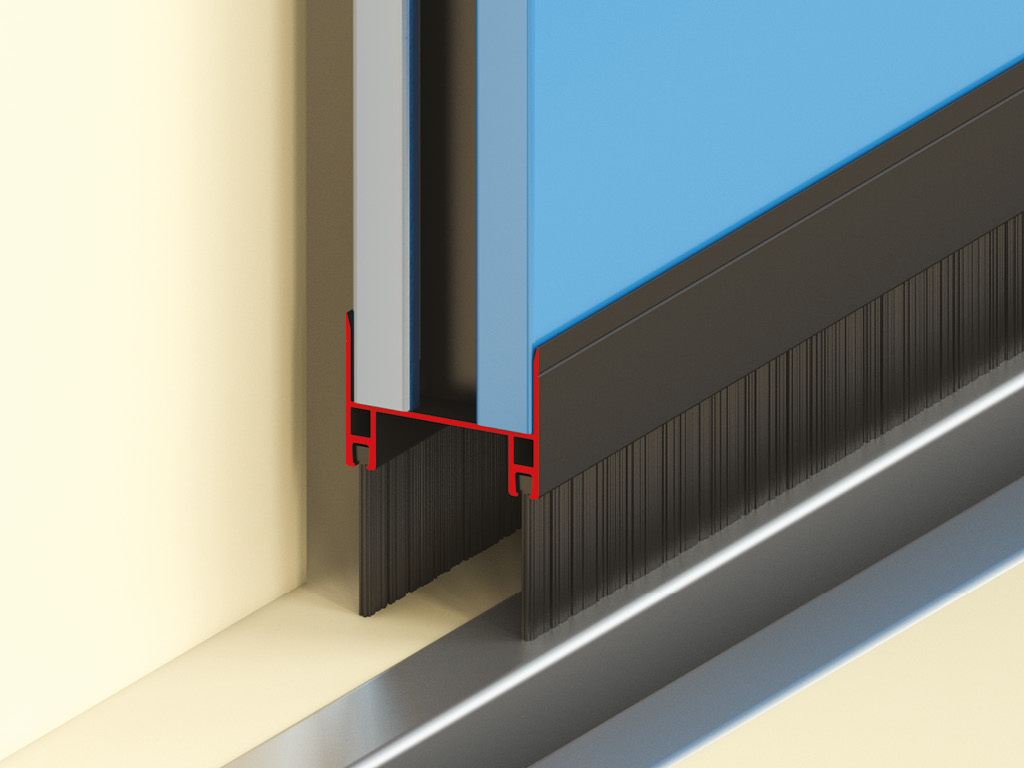

	Щеточный уплотнитель снизу полотна ворот для герметизации проема.

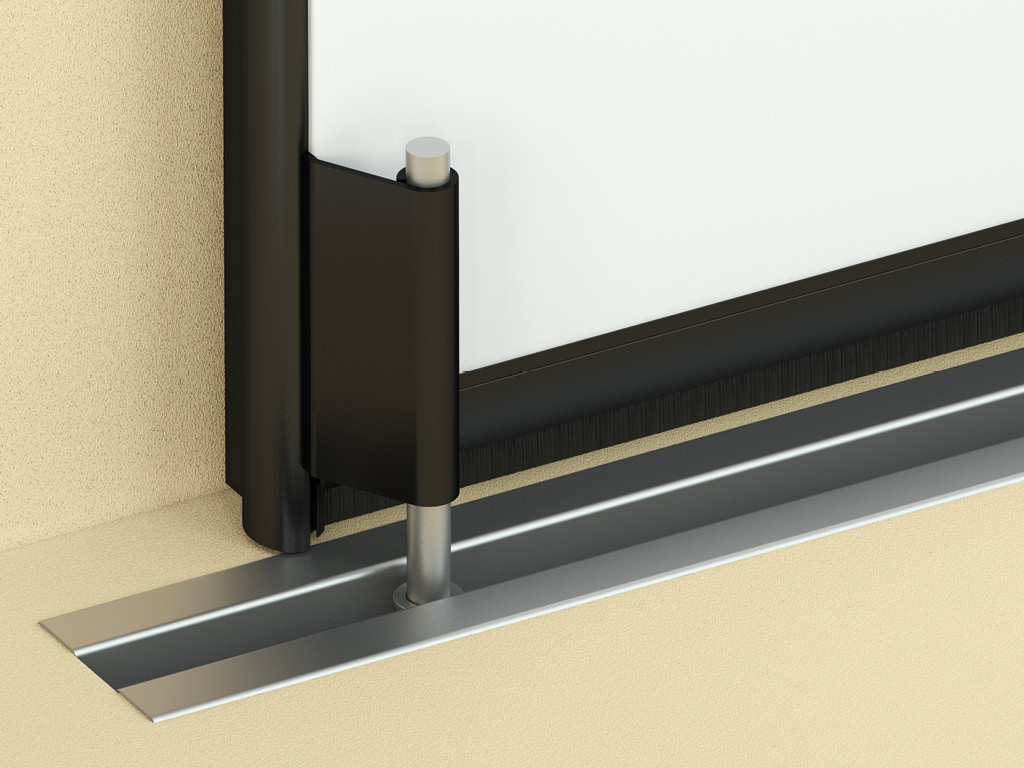

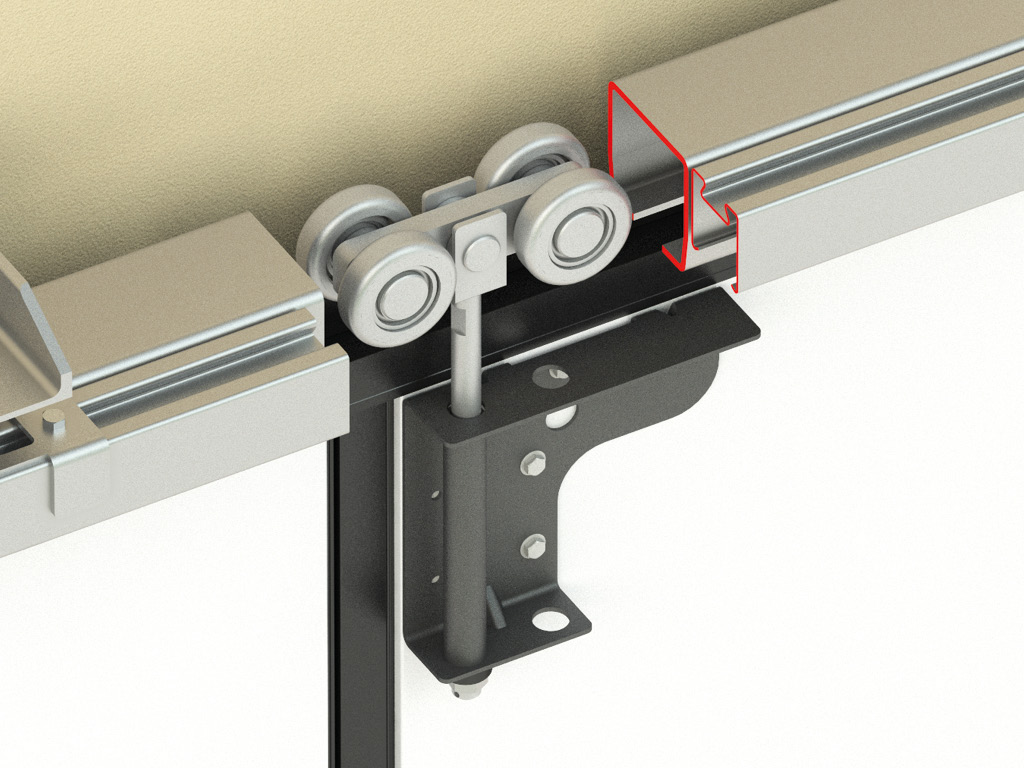

	Роликовая опора из высококачественной стали менее подвержена истиранию, что повышает надежность эксплуатации ворот.

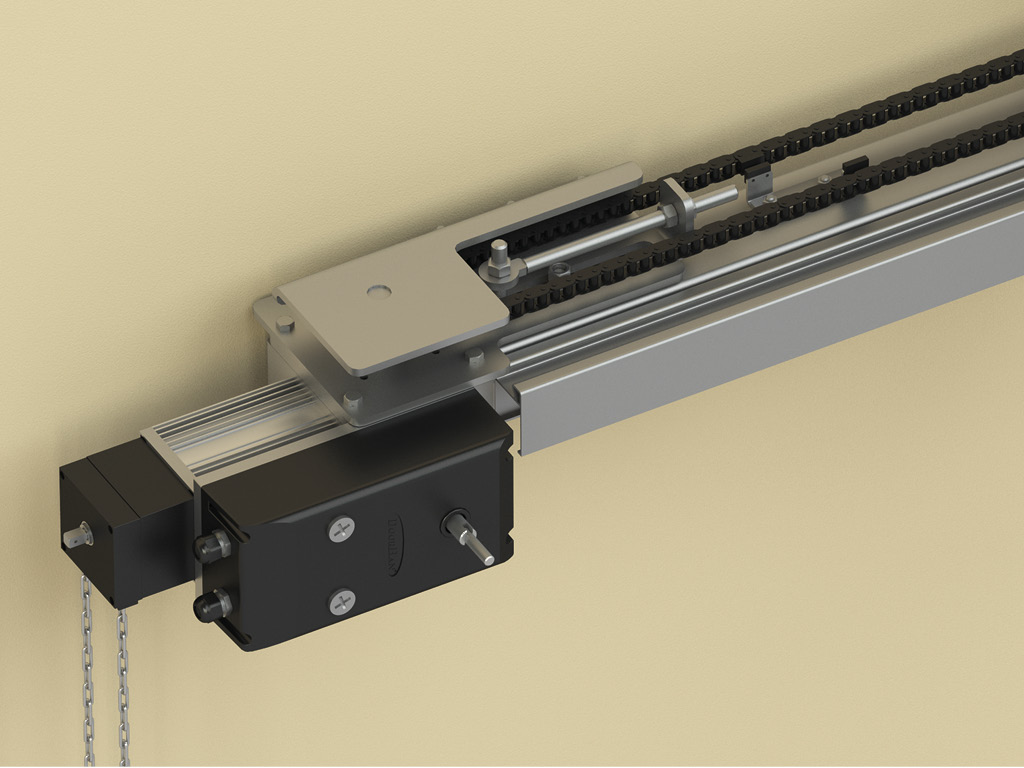

	Кронштейн крепления привода позволяет отрегулировать натяжение цепи.

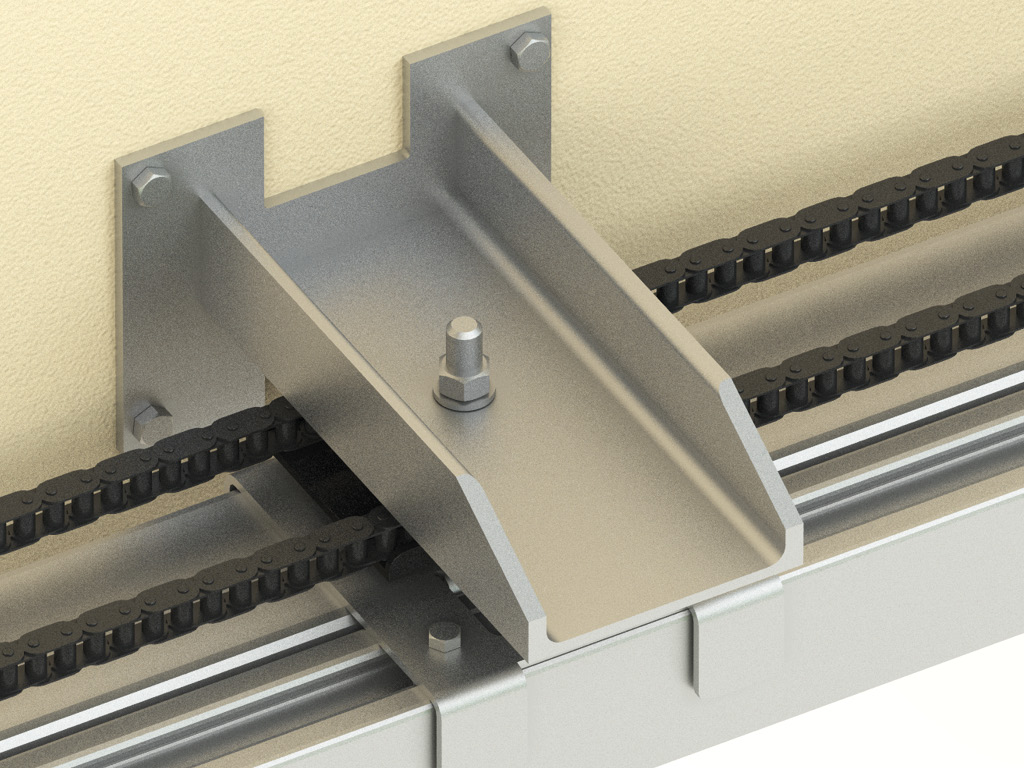

	Усиленный кронштейн крепления балки выдерживает большие нагрузки.
	Полотно ворот упаковывается в компактную пачку панелей, соединенных между собой петлями. По периметру пачки полотна устанавливаются пенопластовые уголки. Затем пачка оборачивается воздушно-пузырчатой пленкой. Полотно и направляющие обрамляются деревянной обрешеткой.

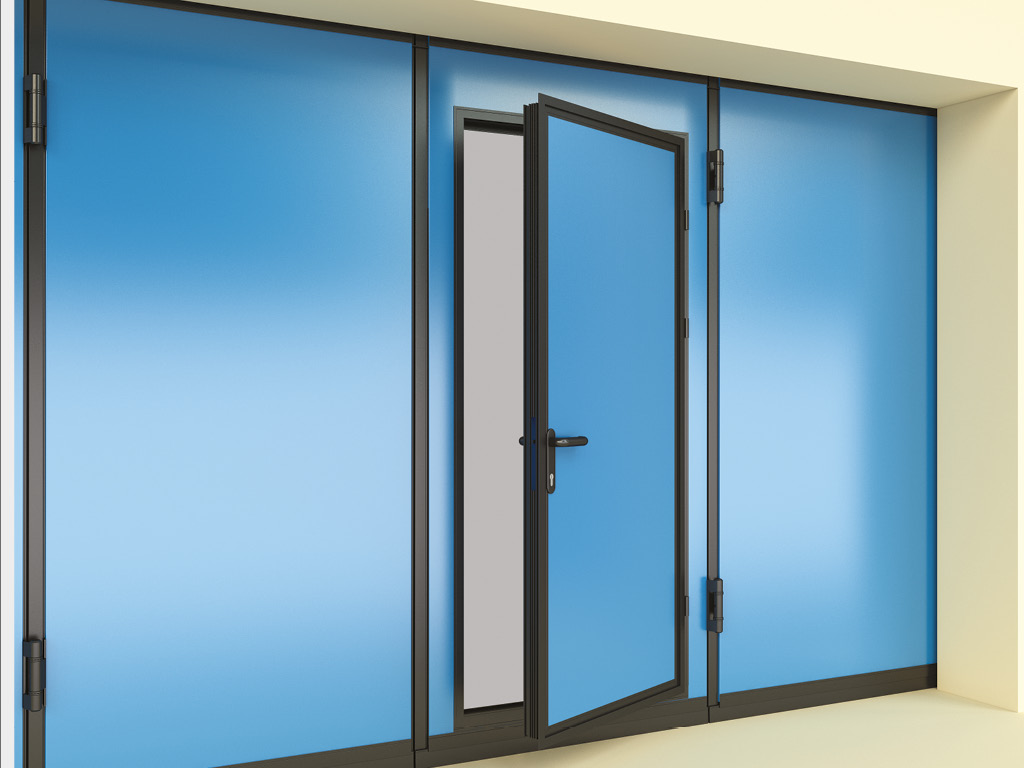

	Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный).
	Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный).
	Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый).
	Привод SHAFT-120 или SHAFT-200. Подбирается в зависимости от площади проема.
	Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
	Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
	Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
	Сирена SIRENA для звукового оповещения о движении ворот.
	Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
	Кабель обогрева нижней направляющей.

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	При толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25	При толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)	При толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)	При толщине сэндвич-панели 55 мм

1. Для обеспечения надежной и бесперебойной работы складных ворот с нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Не допускайте загрязнения направляющей и роликов.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	Длина упаковки зависит от длины сэндвич-панелей
Ширина, мм	Ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм	Высота упаковки зависит от количества сэндвич-панелей

Покупателю предоставляется гарантия работоспособности изделия «Промышленные складные ворота с нижней направляющей серии IFG-LG», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.

Ворота промышленные складные с нижней направляющей. Схема открывания 0 + 6
Ворота промышленные складные с нижней направляющей. Схема открывания 10 + 0
Ворота промышленные складные с нижней направляющей. Схема открывания 10 + 10
Ворота промышленные складные с нижней направляющей. Схема открывания 12 + 12
Ворота промышленные складные с нижней направляющей. Схема открывания 14 + 14
Ворота промышленные складные с нижней направляющей. Схема открывания 4 + 4
Ворота промышленные складные с нижней направляющей. Схема открывания 5 + 5
Ворота промышленные складные с нижней направляющей. Схема открывания 6 + 0
Ворота промышленные складные с нижней направляющей. Схема открывания 6 + 6
Ворота промышленные складные с нижней направляющей. Схема открывания 8 + 0
Ворота промышленные складные с нижней направляющей. Схема открывания 8 + 8
Схема подключения приводов SHAFT-120

Паспорт «Ворота промышленные складные с нижней направляющей»
Сертификат «Ворота для зданий и сооружений. Серийный выпуск»
Сертификат «Изделия комплектующие для ворот металлических тип "DoorHan" для зданий и сооружений»

Инструкция по монтажу складных ворот с нижней направляющей
Сервисная книжка «Складные ворота с нижней направляющей»
Схема подключения концевых выключателей и дополнительных элементов автоматики

Панель толщиной 65 мм с заполнением пенополиуретаном обеспечивает надежную теплоизоляцию. Установленный по периметру панели профиль предотвращает ее прогиб под действием ветровых нагрузок.

Промышленные складные ворота с нижней направляющей (зима)

Промышленные складные ворота с нижней направляющей (лето)

Складные ворота 15,2 × 7,2 м

Автоматизированные складные ворота с окнами и калиткой

Складные ворота в эллинге. Монтаж на выносной портал

Промышленные складные ворота с нижней направляющей, установленные в вертолетном ангаре

Промышленные складные ворота с нижней направляющей в ангаре для обслуживания автобусов

Промышленные складные ворота с нижней направляющей

Ангар для обслуживания вертолетов

Производственное предприятие

Вертолетный ангар

Ангар для хранения и обслуживания вертолетов

Промышленные складные ворота с нижней направляющей высотой 5 м и шириной 12,8 м (схема открывания 8 + 8). Вид изнутри помещения

Промышленные складные ворота с нижней направляющей высотой 5 м и шириной 12,8 м (схема открывания 8 + 8). Вид снаружи помещения

Промышленные складные ворота с нижней направляющей в процессе монтажа, монтаж внутри помещения

Промышленные складные ворота с нижней направляющей в процессе монтажа, вид снаружи ангара

Промышленные складные ворота с нижней направляющей в процессе монтажа, вид изнутри ангара

Купол вертолетного хранения, складные ворота с нижней направляющей под проем 11 400 × 3 800 мм (схема открывания 6 + 6). Карачаево-Черкесская Республика, кп. Домбай

Складской комплекс, складные ворота с нижней направляющей под проем 20 000 × 5 500 мм
(схема открывания 6 + 6), Ростовская обл., г. Таганрог

Промышленные складные ворота с нижней направляющей в нестандартном цвете «антрацит» (RAL7016), габариты проема 15 000 × 6 000 мм, (схема открывания 8 + 8), г. Новороссийск

Ангар для хранения летательной техники

Промышленные складные ворота с нижней направляющей, схема открывания 8 + 8, г. Омск

Особенности

Энергоэффективность: теплосберегающие сэндвич-панели и система специальных уплотнителей обеспечивают максимальную герметизацию проема.

Петли створок, оснащенные двумя подшипниками, обеспечивают плавный ход и надежную эксплуатацию ворот.

Основные технические характеристики


Высота проема, мм	2 000–10 000
Ширина проема, мм	3 400–30 000
Высота притолоки, мм	От 350
Пристенки, мм	От 120 (в зависимости от схемы открывания)
Толщина панели, мм	55 (для высоты проема от 2 000 до 8 000 мм); 65 (для высоты проема от 8 000 до 10 000 мм)
