Промышленные складные панорамные ворота без нижней направляющей серии ifg-p

Промышленные складные панорамные ворота без нижней направляющей серии IFG-P

ТИП ПРОДУКЦИИ: Стандартный

Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы (шириной до 9 000 мм, высотой до 6 000 мм). Идеальный вариант для перекрытия проемов в автомобильных салонах и других зданиях с остекленными фасадами.

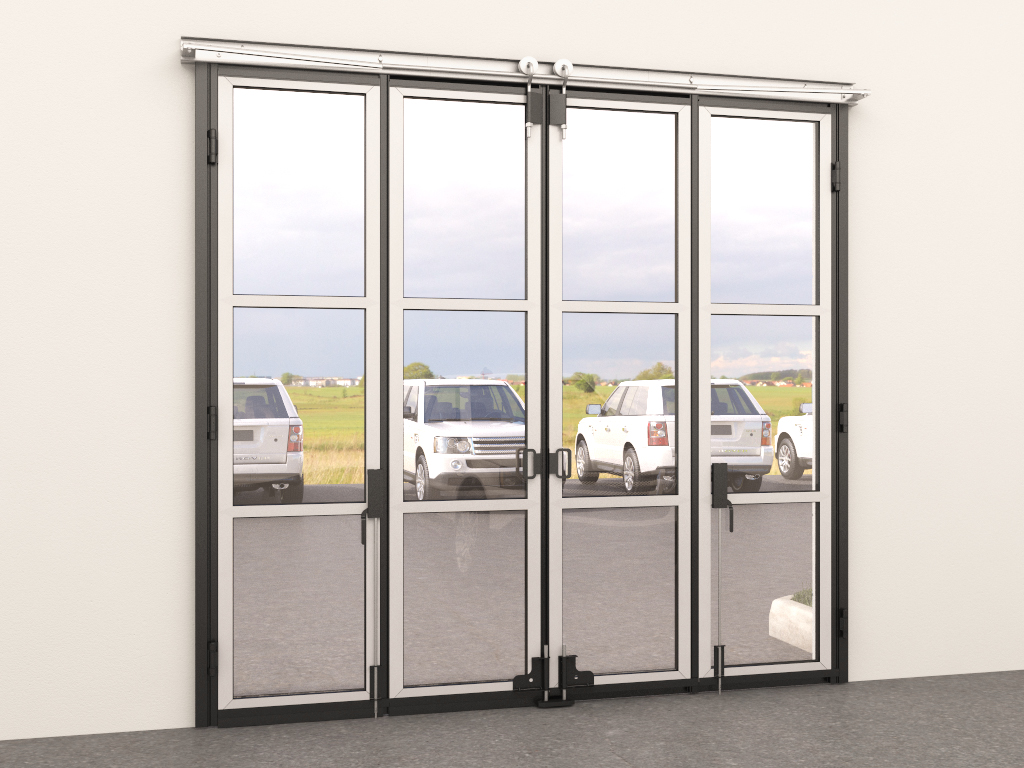

Вид промышленных складных панорамных ворот без нижней направляющей

О продукте

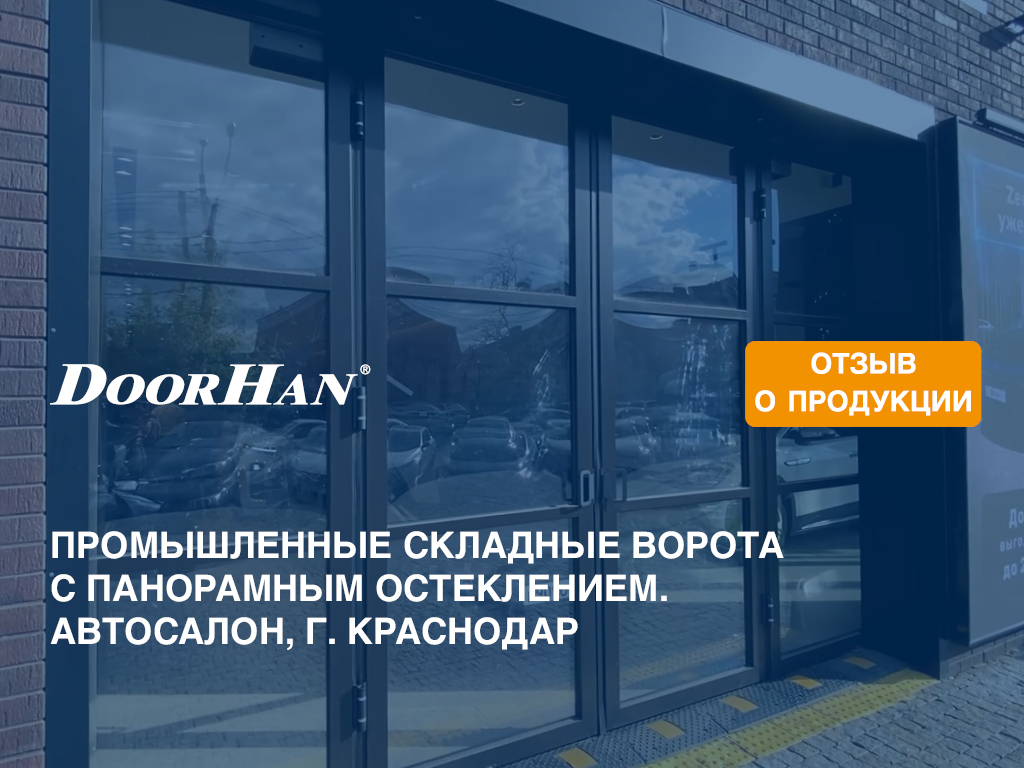

Отзыв о продукции концерна DoorHan. Промышленные складные ворота с панорамным остеклением. Автосалон, г. Краснодар

Складные панорамные ворота предназначены для перекрытия проемов в зданиях с остекленными фасадами, например, в автомобильных салонах, шоу-румах.

Ударопрочное остекление

Заполнение полотна выполняется ударопрочным поликарбонатом, материалом с высокой светопропускной способностью, устойчивым к перепадам температур и царапинам.

Энергоэффективность

Для повышения энергоэффективности ворот их полотно может быть изготовлено комбинированным — из панорамных просветов и сэндвич-панелей.

Экономия рабочего пространства

Отклоняющая система на 90° формирует компактные пачки панелей в зоне пристенков, благодаря чему экономится рабочее пространство.

Различные варианты заполнения полотна

Возможно комбинированное заполнение полотна прозрачным поликарбонатом и сэндвич-панелью. Раскладка панелей сверху, снизу или посередине ворот создает разнообразные варианты оформления фасада здания.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Поверхность панорамной панели

Структура «под дерево»

Цвета

RAL 9003 (белый, стандартный)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 7004 (серый)

Нестандартный цвет по карте RAL

Параметр	Показатель
Ширина проема, мм	2 000–9 000
Высота проема, мм	2 000–6 000
Притолока, мм	От 150
Пристенки, мм	200, 255, 360, 465, 570 (в зависимости от схемы открывания)
Толщина панели, мм	60

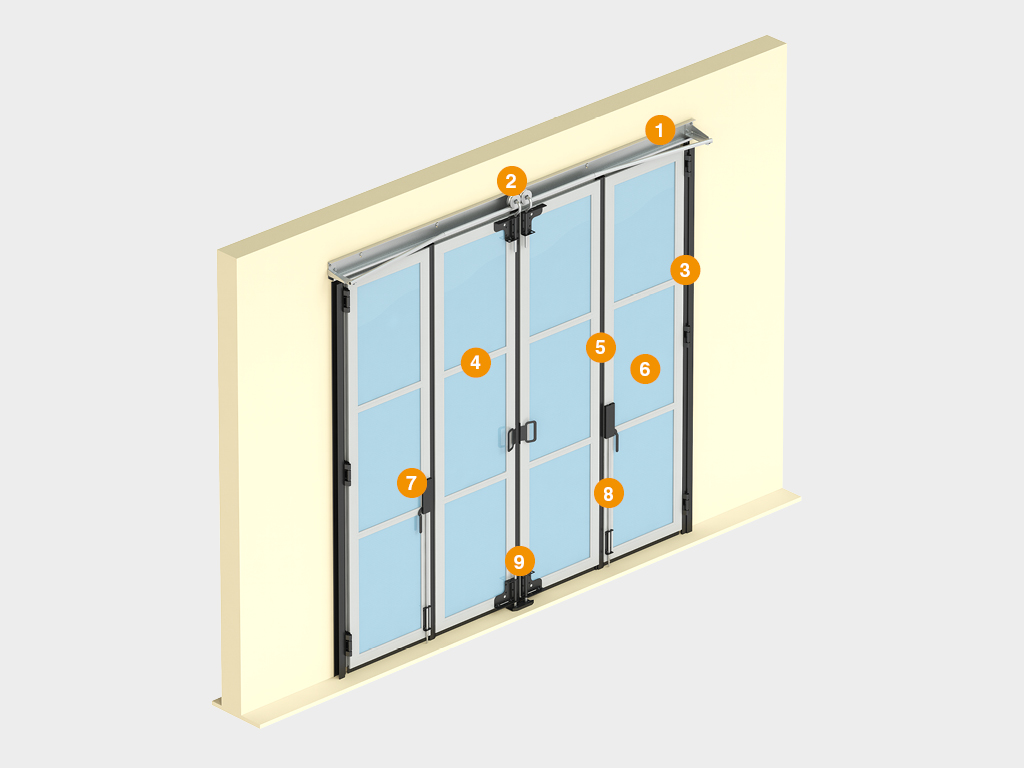

1. Балка отклоняющая

2. Опора роликовая стальная

3. Стойка крепления полотна

4. Профиль алюминиевый промежуточный

5. Шиповой уплотнитель

6. Ударопрочный поликарбонат или сэндвич-панель

7. Задвижка ригельная вертикальная

8. Профиль алюминиевый основной

9. Ловитель

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h1 — притолока (расстояние от верха проема до препятствия).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая.

	Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.
	Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Схема открывания 2 + 0.

Схема открывания 2 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	200

Схема открывания 0 + 2.

Схема открывания 0 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	360

Схема открывания 1 + 1.

Схема открывания 1 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	255

Схема открывания 3 + 0.

Схема открывания 3 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 400
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	200

Схема открывания 0 + 3.

Схема открывания 0 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 400
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	465

Схема открывания 1 + 2.

Схема открывания 1 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 500
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	360

Схема открывания 2 + 1.

Схема открывания 2 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 500
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	255

Схема открывания 4 + 0.

Схема открывания 4 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 600
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	200

Схема открывания 0 + 4.

Схема открывания 0 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 600
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	570

Схема открывания 2 + 2.

Схема открывания 2 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 700
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	360

Схема открывания 3 + 2.

Схема открывания 3 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	360

Схема открывания 2 + 3.

Схема открывания 2 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	465

Схема открывания 4 + 1.

Схема открывания 4 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	255

Схема открывания 1 + 4.

Схема открывания 1 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	570

Схема открывания 3 + 3

Схема открывания 3 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	465

Схема открывания 4 + 2.

Схема открывания 4 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	360

Схема открывания 2 + 4.

Схема открывания 2 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	570

Схема открывания 4 + 4.

Схема открывания 4 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 500–9 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	570

	Несущий профиль придает жесткость и прочность конструкции ворот.
	Штапиковая система позволяет ремонтировать полотно прямо на объекте, не демонтируя ворота.
	Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.
	Роликовая опора обладает возможностью регулировки положения полотна.
	Центральный ловитель.
	Ручка стальная для удобного открывания и закрывания ворот вручную.
	Задвижка ригельная для надежной фиксации ворот в закрытом положении.

	Привод ARM-320PRO. Устанавливается на схему открытия 2+2, комплект AR7-KIT.
	Блок управления PCB-SW предназначен для управления приводом.
	Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
	Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
	Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
	Сирена SIRENA для звукового оповещения о движении ворот.
	Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов открывания/закрывания, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)

1. Для обеспечения надежной и бесперебойной работы панорамных складных ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Не допускайте загрязнения направляющей и роликов.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	Зависит от длины панелей
Ширина, мм	Ширина панелей + 150 мм
Высота, мм	Зависит от количества панелей

Покупателю предоставляется гарантия работоспособности изделия «Промышленные складные панорамные ворота без нижней направляющей серии IFG-P», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.

Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 0 + 2
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 0 + 3
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 0 + 4
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 2 + 0
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 3 + 0
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 4 + 0
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 1 + 1
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 1 + 2
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 1 + 4
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 2 + 1
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 2 + 2
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 2 + 3
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 2 + 4
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 3 + 2
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 3 + 3
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 4 + 1
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 4 + 2
Ворота промышленные складные панорамные без нижней направляющей. Схема открывания 4 + 4

Паспорт «Ворота промышленные складные панорамные без нижней направляющей»
Сертификат «Ворота для зданий и сооружений. Серийный выпуск»
Сертификат «Изделия комплектующие для ворот металлических DoorHan для зданий и сооружений»

Инструкция по монтажу «Промышленные складные панорамные ворота без нижней направляющей»
Сервисная книжка «Складные панорамные ворота без нижней направляющей»

Закладной уголок для крепления привода обеспечивает надежное крепление привода к панели. Подготовленные отверстия с резьбой позволяют ускорить установку привода на полотно.

Автосалон, панорамные складные ворота без нижней направляющей, схема открывания 2 + 2, вид с внешней стороны

Автосалон, панорамные складные ворота без нижней направляющей, схема открывания 2 + 2, вид с внутренней стороны

Горнолыжный курорт, панорамные складные ворота без нижней направляющей, схема открывания 3 + 3

Особенности

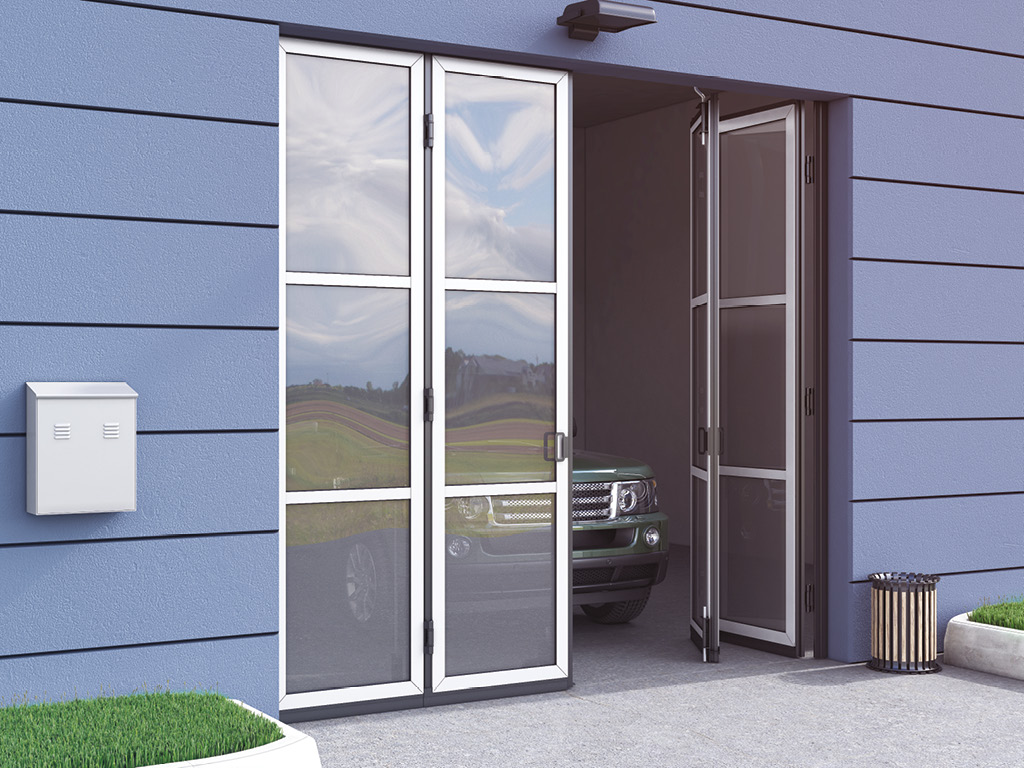

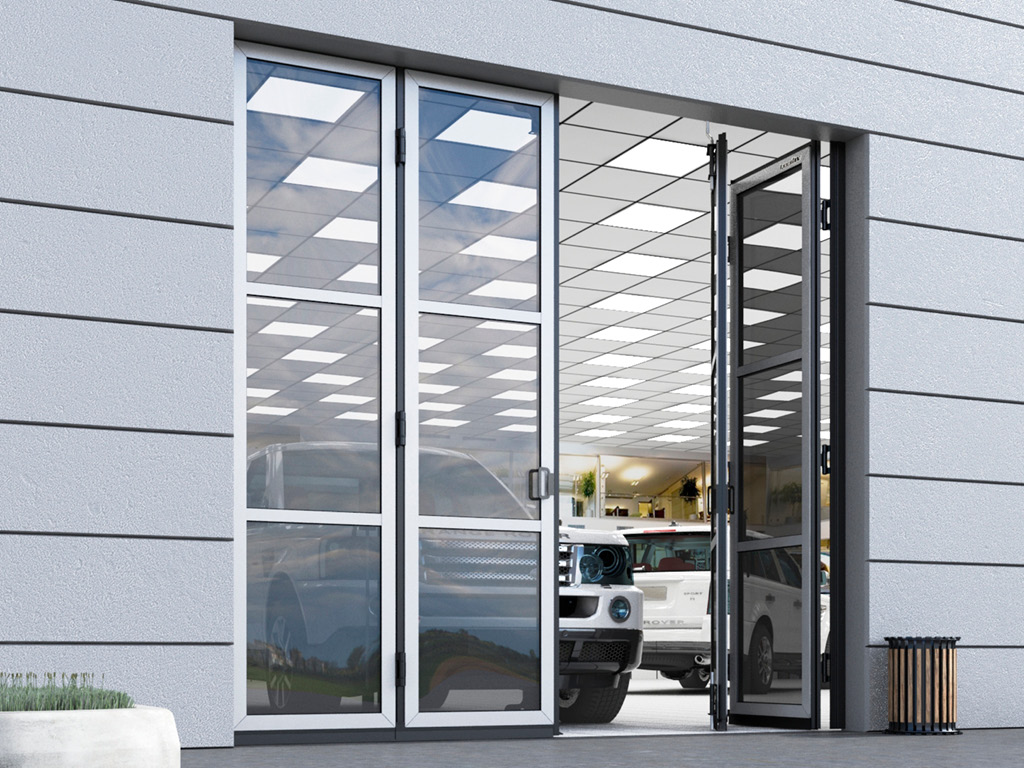

Заполнение полотна ударопрочным поликарбонатом. Остекление с высокой светопропускной способностью устойчиво к перепадам температур и царапинам.

Полотно ворот может быть комбинированным, с заполнением прозрачным поликарбонатом и сэндвич-панелью. Возможна раскладка панелей сверху, снизу или посередине ворот, что позволяет создавать разнообразные варианты оформления фасада здания.

Основные технические характеристики


Высота проема, мм	2 000–6 000
Ширина проема, мм	2 000–9 000
Высота притолоки, мм	От 150
Пристенки, мм	От 150 (в зависимости от схемы открывания)
Толщина панели, мм	60
