Промышленные складные ворота без нижней направляющей серии ifg

Промышленные складные ворота без нижней направляющей серии IFG

ТИП ПРОДУКЦИИ: Стандартный

Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы (шириной до 8 200 мм, высотой до 6 000 мм): в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.

Вид промышленных складных ворот без нижней направляющей

О продукте

Складные ворота без нижней направляющей применяются для перекрытия проемов гаражей и боксов для хранения крупногабаритной техники

Складные ворота без нижней направляющей применяются для перекрытия проемов там, где предъявляются повышенные требования к уровню пола, например, в железнодорожных депо, эллингах

Экономия рабочего пространства

Отклоняющая система на 90° позволяет сформировать компактную пачку панелей в зоне пристенков.

Энергоэффективность

Теплосберегающие сэндвич-панели толщиной 55 мм и система специальных уплотнителей обеспечивают максимальную герметизацию проема.

Легкость и удобство монтажа

Отсутствие в конструкции ворот механизма балансировки полотна обеспечивает легкость и удобство монтажа, а также сокращает время сервисного обслуживания.

Удобство пользования

В полотно ворот можно установить калитку с доводчиком, окна и вентиляционную решетку, что делает использование ворот более удобным.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Поверхность сэндвич-панели

Гладкая

Цвета

RAL 9003 (белый, стандартный)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 7004 (серый)

Нестандартный цвет по карте RAL

Параметр	Показатель
Ширина проема, мм	1 400–8 200
Высота проема, мм	2 000–6 000
Притолока, мм	От 150
Пристенки, мм	200, 255, 360, 465, 570 (в зависимости от схемы открывания)

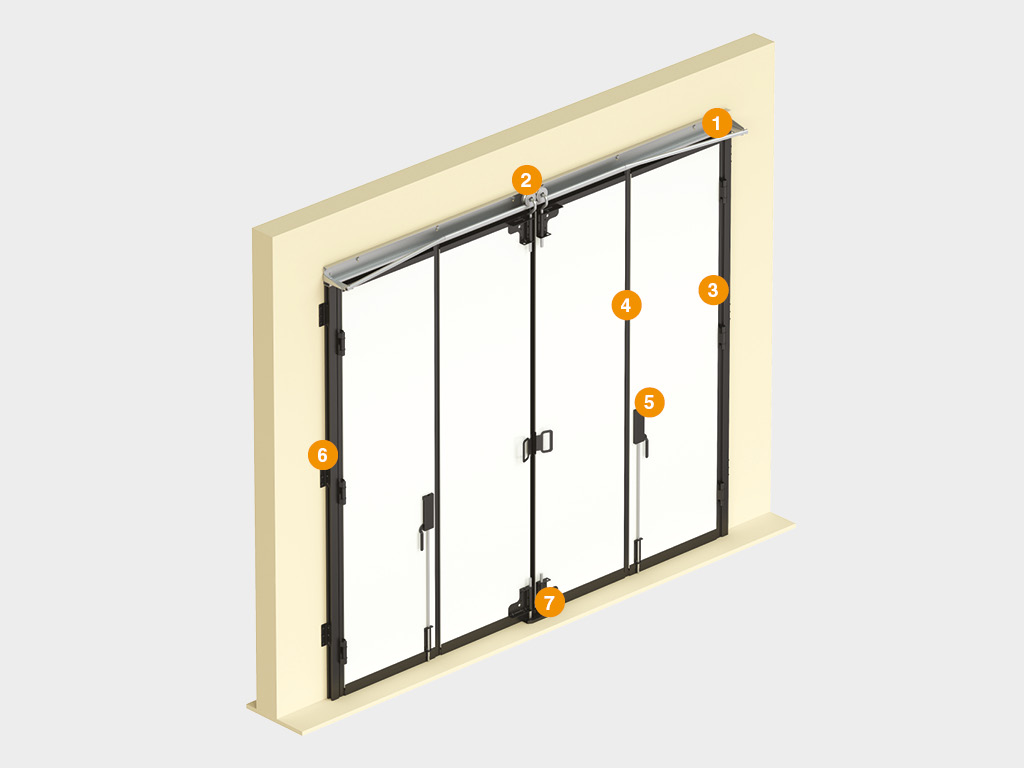

1. Отклоняющая система

2. Опора роликовая стальная

3. Стойка крепления полотна ворот

4. Шиповой уплотнитель

5. Вертикальная ригельная задвижка

6. Кронштейн крепления стойки

7. Ловитель

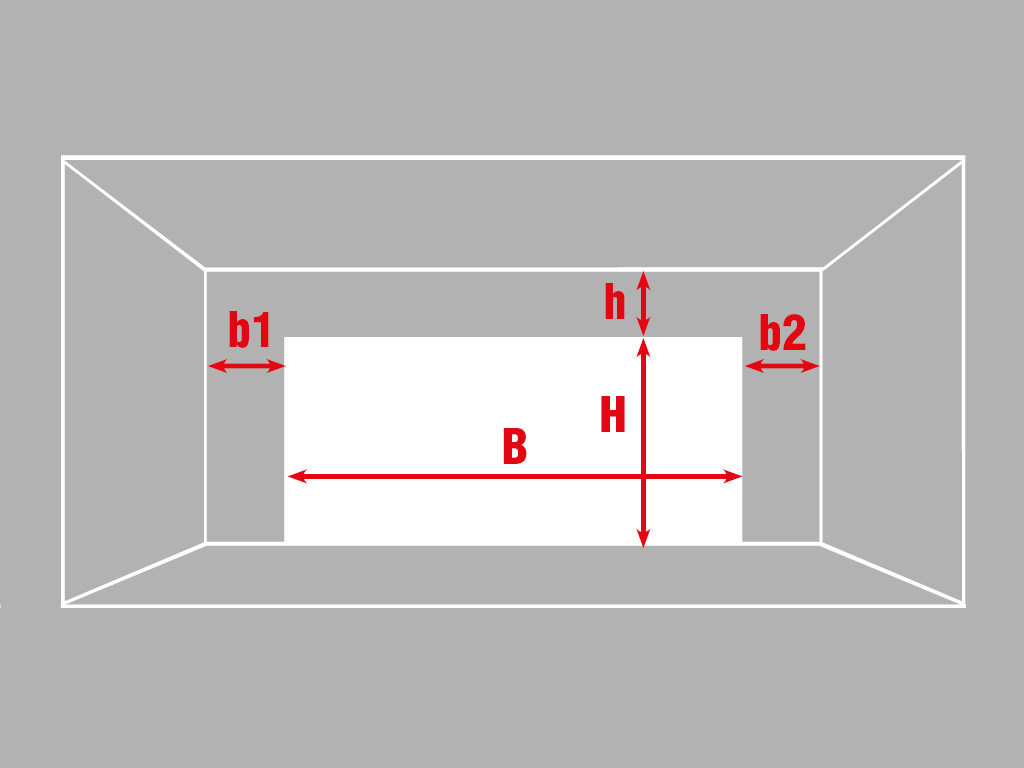

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

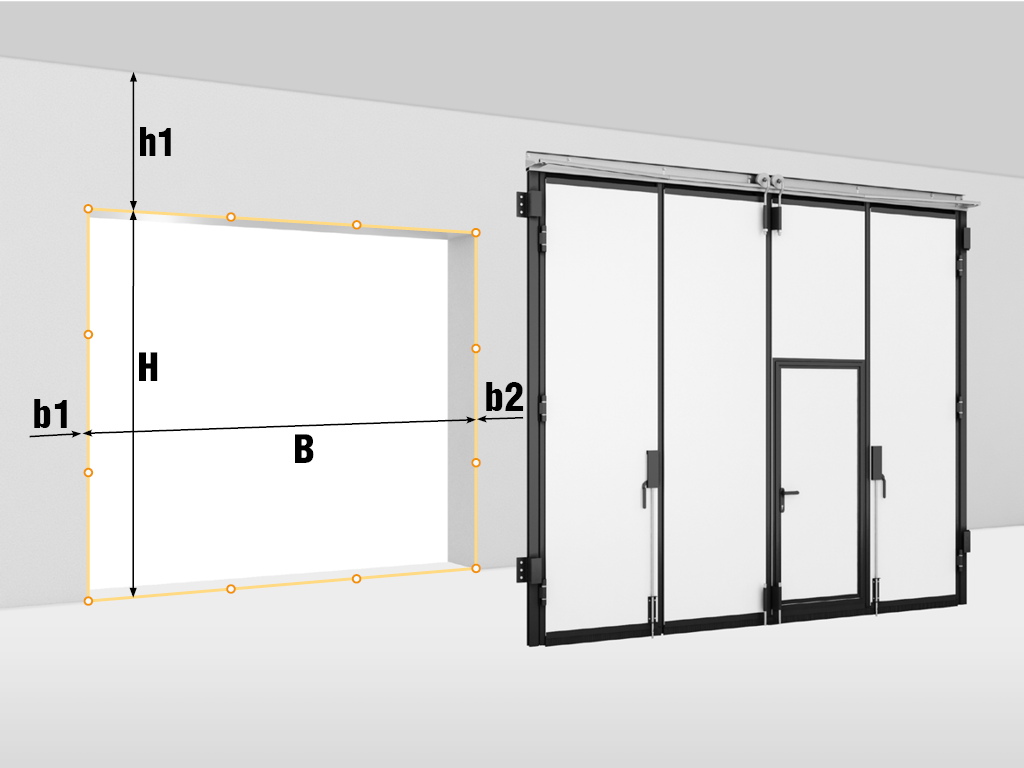

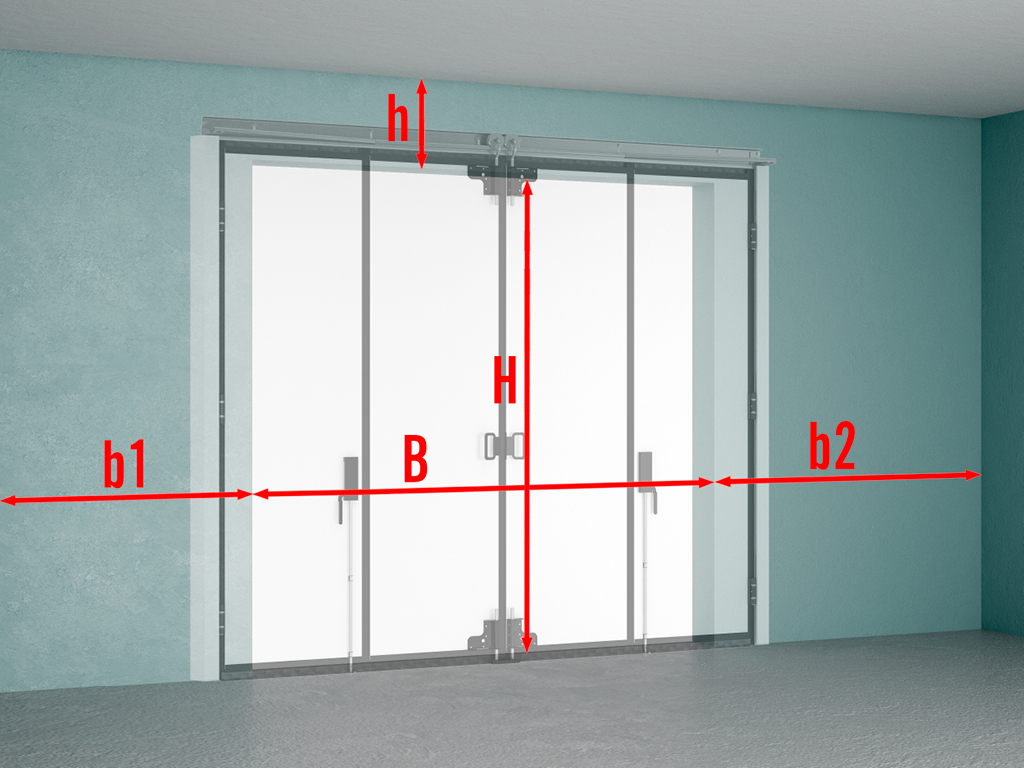

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая.

	Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.
	Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Схема открывания 2 + 0.

Параметры схемы открывания 2 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 400–1 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	200

Схема открывания 0 + 2.

Параметры схемы открывания 0 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 400–1 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	360

Схема открывания 1 + 1.

Параметры схемы открывания 1 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 500–2 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	255

Схема открывания 3 + 0.

Параметры схемы открывания 3 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–2 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	200

Схема открывания 0 + 3.

Параметры схемы открывания 0 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–2 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	465

Схема открывания 1 + 2.

Параметры схемы открывания 1 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 150–3 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	360

Схема открывания 2 + 1.

Парамтры схемы открывания 2 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 150–3 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	255

Схема открывания 4 + 0.

Параметры схемы открывания 4 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 900–4 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	200

Схема открывания 0 + 4.

Параметры схемы открывания 0 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 900–4 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	570

Схема открывания 2 + 2.

Параметры схемы открывания 2 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 000–4 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	360

Схема открывания 3 + 2.

Параметры схемы открывания 3 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	360

Схема открывания 2 + 3.

Параметры схемы открывания 2 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	465

Схема открывания 4 + 1.

Параметры схемы открывания 4 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	255

Схема открывания 1 + 4.

Параметры схемы открывания 1 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	570

Схема открывания 3 + 3.

Параметры схемы открывания 3 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	465

Схема открывания 4 + 2.

Параметры схемы открывания 4 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	360

Схема открывания 2 + 4.

Параметры схемы открывания 2 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	570

Схема открывания 4 + 4.

Параметры схемы открывания 4 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	6 000–8 200
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	570

	Полотно ворот из сэндвич-панелей толщиной 55 мм. Панели с заполнением пенополиуретаном не промерзают и позволяют минимизировать теплопотери в помещении.
	Шиповой EPDM-уплотнитель, обеспечивающий надежную герметизацию стыков панелей.
	Щеточный уплотнитель для герметизации полотна ворот снизу и сверху.
	Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.
	Кронштейны крепления роликов к полотну и роликовые опоры.
	Ригельная задвижка для фиксации ворот в закрытом положении.
	Центральный ловитель для увеличения устойчивости ворот.

	Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный).
	Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный).
	Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый).
	Привод ARM-320PRO. Комплекты приводов в зависимости от схемы открытия; AR1-KIT, AR2-KIT, AR4-KIT, AR5-KIT, AR6-KIT, AR7-KIT, AR8-KIT, AR9-KIT.
	Блок управления PCB-SW предназначен для управления приводом.
	Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
	Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
	Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
	Сирена SIRENA для звукового оповещения о движении ворот.
	Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)

1. Для обеспечения надежной и бесперебойной работы промышленных складных ворот без нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Не допускайте загрязнения направляющей и роликов.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	Длина упаковки зависит от длины сэндвич-панелей
Ширина, мм	Ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм	Зависит от количества сэндвич-панелей

Покупателю предоставляется гарантия работоспособности изделия «Промышленные складные ворота без нижней направляющей серии IFG», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.

Ворота промышленные складные без нижней направляющей. Схема открывания 0 + 2
Ворота промышленные складные без нижней направляющей. Схема открывания 0 + 3
Ворота промышленные складные без нижней направляющей. Схема открывания 0 + 4
Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 0
Ворота промышленные складные без нижней направляющей. Схема открывания 3 + 0
Ворота промышленные складные без нижней направляющей. Схема открывания 4 + 0
Ворота промышленные складные без нижней направляющей. Схема открывания 1 + 1
Ворота промышленные складные без нижней направляющей. Схема открывания 1 + 2
Ворота промышленные складные без нижней направляющей. Схема открывания 1 + 4
Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 1
Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 2
Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 3
Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 4
Ворота промышленные складные без нижней направляющей. Схема открывания 3 + 2
Ворота промышленные складные без нижней направляющей. Схема открывания 3 + 3
Ворота промышленные складные без нижней направляющей. Схема открывания 4 + 1
Ворота промышленные складные без нижней направляющей. Схема открывания 4 + 2
Ворота промышленные складные без нижней направляющей. Схема открывания 4 + 4

Паспорт «Ворота промышленные складные без нижней направляющей»
Сертификат «Ворота для зданий и сооружений. Серийный выпуск»
Сертификат «Изделия комплектующие для ворот металлических DoorHan для зданий и сооружений»

Инструкция по монтажу «Промышленные складные ворота без нижней направляющей»
Сервисная книжка «Складные ворота без нижней направляющей»

Закладная пластина для крепления привода обеспечивает надежное крепление привода к панели. Подготовленные отверстия с резьбой позволяют ускорить установку привода на полотно.

Промышленные складные ворота без нижней направляющей

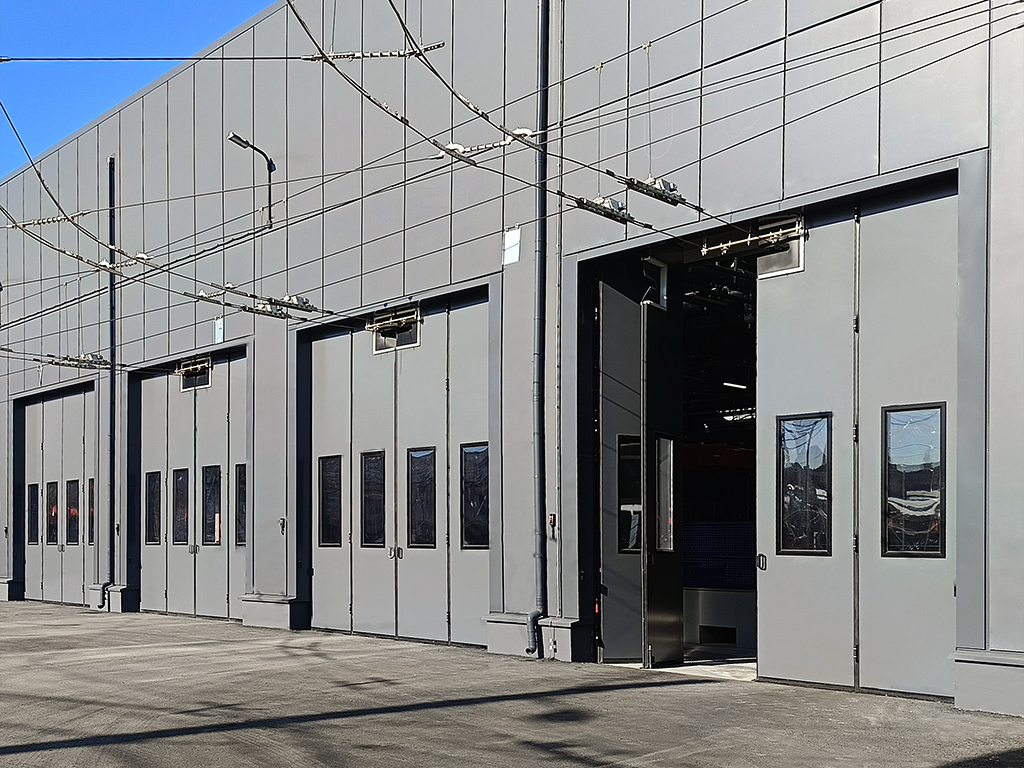

Промышленные складные ворота без нижней направляющей, установленные на производстве

Промышленные складные ворота без нижней направляющей, схема открывания 4 + 4

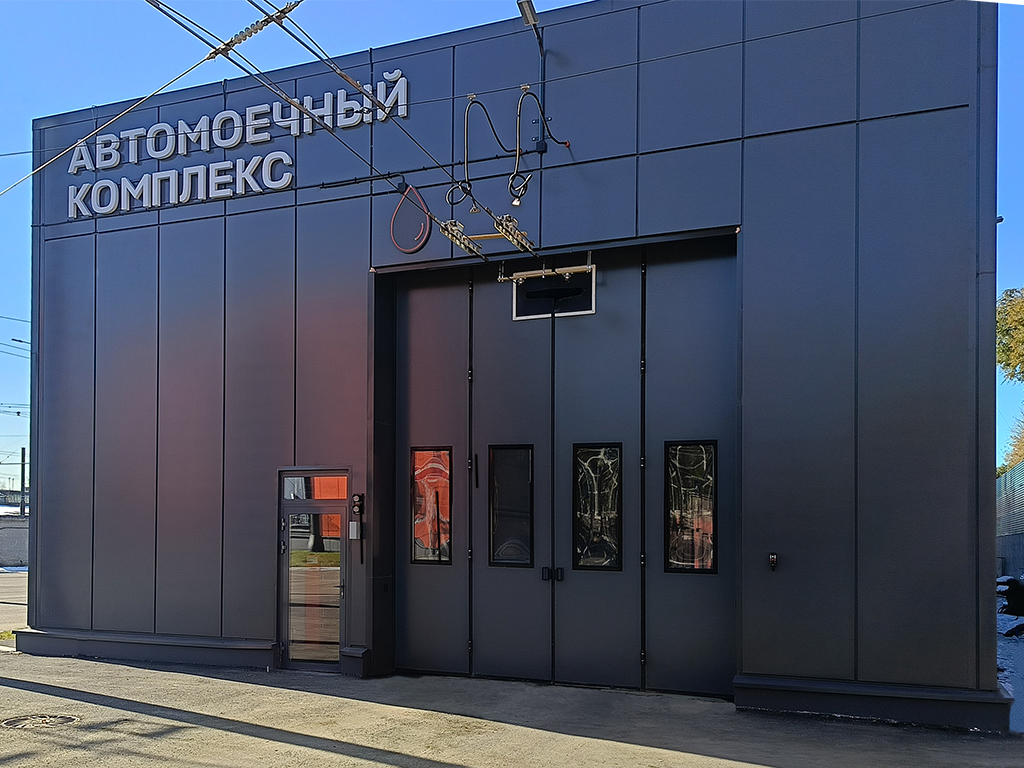

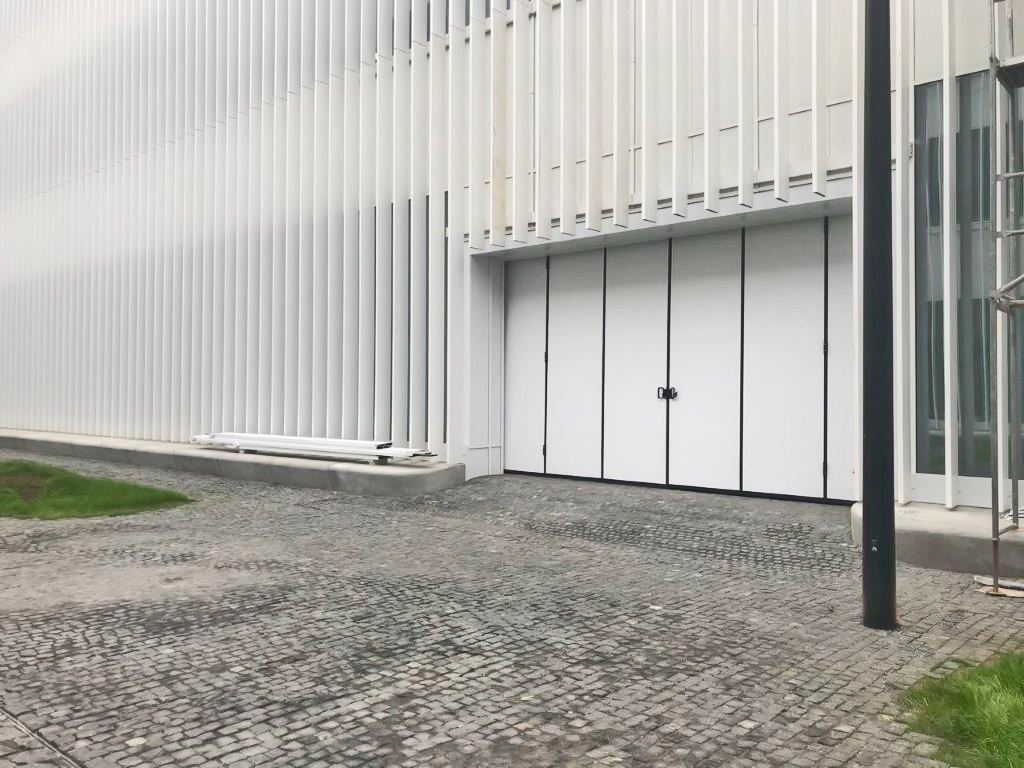

Промышленные складные ворота без нижней направляющей, схема открывания 4 + 4, монтаж по фасаду здания

Промышленные складные ворота без нижней направляющей, схема открывания 3 + 2

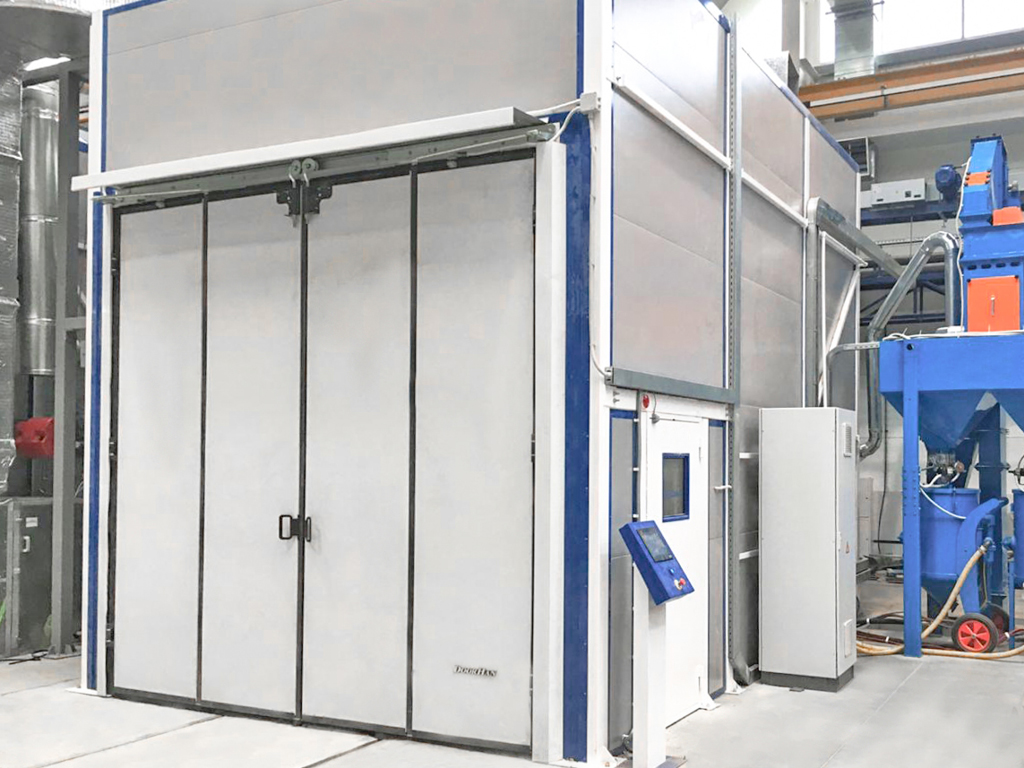

Покрасочная камера на производственном предприятии

Особенности

Экономия рабочего пространства: отклоняющая система на 90° позволяет сформировать компактную пачку панелей в зоне пристенков.

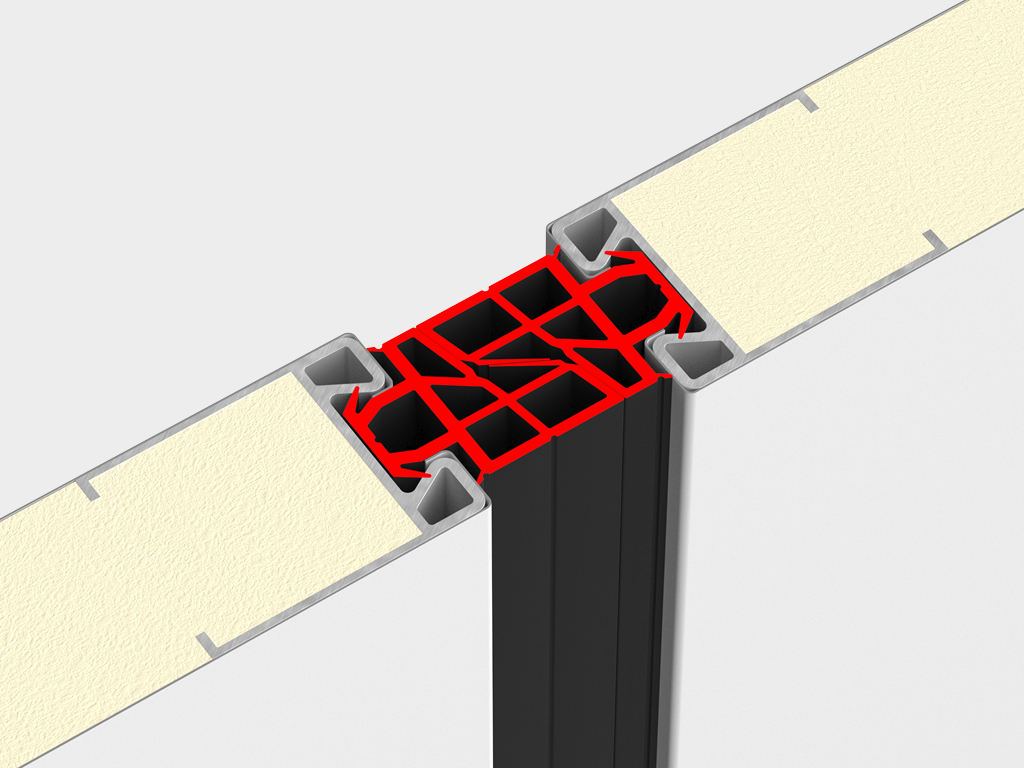

Энергоэффективность: теплосберегающие сэндвич-панели толщиной 55 мм и система специальных уплотнителей обеспечивают максимальную герметизацию проема.

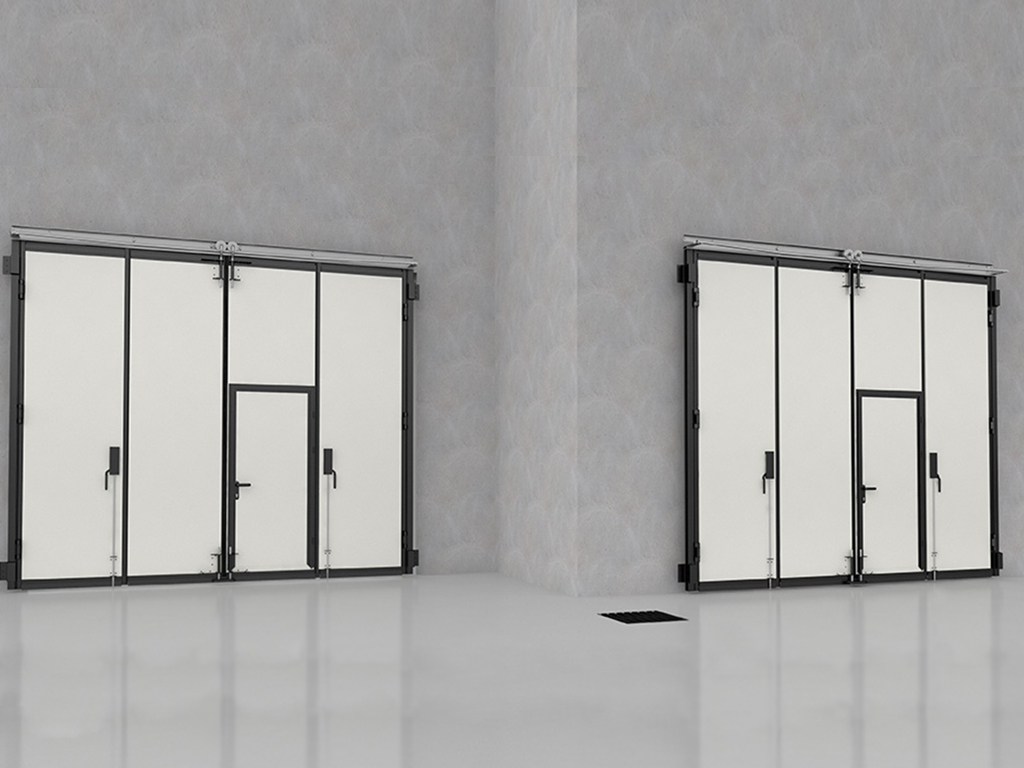

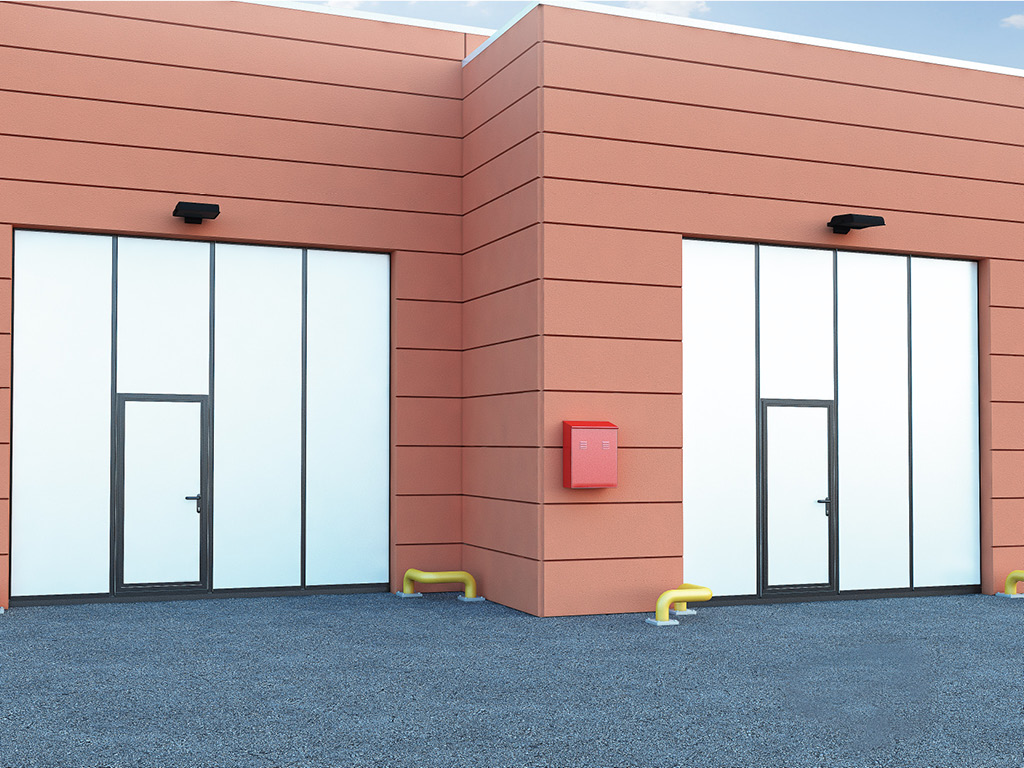

Для удобства пользования в полотно ворот можно установить калитку с доводчиком, окна и вентиляционную решетку.

Основные технические характеристики

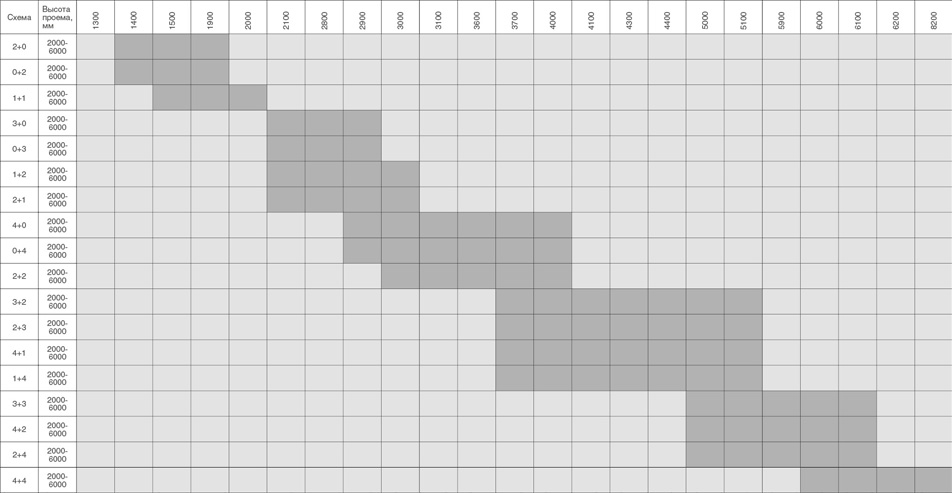

Высота проема, мм	2 000–6 000
Ширина проема, мм	1 400–8 200
Высота притолоки, мм	От 150
Пристенки, мм	От 201 (в зависимости от схемы открывания)
Толщина панели, мм	55
