Секционные противопожарные ворота с пределом огнестойкости EI60

СВЯЖИТЕСЬ С НАМИ

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Параметр	Показатель
Высота проема, мм	2 000–6 000 *
Ширина проема, мм	2 000–6 000 *
Притолока, мм	От 650
Пристенки, мм	От 300
Глубина помещения, мм	Высота проема + 700
	* Ворота размером более 5 000 мм по ширине и высоте необходимо предварительно согласовывать с конструктором

Накладной монтаж. Система направляющих устанавливается на пристенки и притолоку с внутренней стороны проема относительно помещения

Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды. Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист толщиной 0,5 мм; 4) усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость).

Секционные противопожарные ворота. Основные размеры. Благодаря тому, что ворота открываются вверх и откатываются под потолок, они не занимают много места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки. Ворота спроектированы и изготовлены из высококачественных материалов с применением современных технологий. Противопожарные секционные ворота DoorHan имеют более легкий вес по сравнению с аналогами, предлагаемыми на рынке. Они обладают высокой прочностью, термо- и звукоизоляцией. Противопожарные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина полотна	B + 200

Стандартный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 650
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 425
Ab, мм Высота оси вала и барабана	А + 166
A1, мм Высота вертикальной направляющей	A - 580
A2, мм Высота горизонтальной направляющей	A - 110
E, мм Длина горизонтальных направляющих	H + 479
B1, мм Координата промежуточной точки крепления направляющих к потолку	E/2
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

Стандартный наклонный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h > 650
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 445
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	Зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	450

Высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 750
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	По умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	A - 580
A2, мм Высота горизонтальной направляющей	A - 53
E, мм Длина горизонтальных направляющих	H - НL + 470…900
B1, мм Координата промежуточной точки крепления направляющих к потолку	E/2
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

Наклонный высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	700
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15…749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330…580
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	Зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	450

Высокий подъем, вал снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 1 650
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400…600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал)
A1, мм Высота вертикальной направляющей	A-580
A2, мм Высота горизонтальной направляющей	A-53
E, мм Длина горизонтальных направляющих	H - НL + 470…900
B1, мм Координата промежуточной точки крепления направляющих к потолку	E/2
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

Высокий наклонный подъем вал снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h > 1 750 — старая система; h > 2 440 — новая система
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	HL ≥ 1 330 — старая система; HL ≥ 2 020 — новая система
A, мм Высота угловой стойки	H + HL + 235
Ab, мм Высота оси вала и барабана	H + 680 — старая система; H + 1 370 — новая система
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	H + 800...1 000
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)

Вертикальный подъем вал снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 200
Ab, мм Высота оси вала и барабана	H + 400…600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал)
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

Стальные вставки и профили, установленные внутри и снаружи верхней и нижней панелей, обеспечивают необходимую жесткость. Алюминиевый профиль-усилитель устанавливается на верхнюю панель калитки. ПРИМЕЧАНИЕ: особенность конструкции для ворот шириной более 4 500 мм с калиткой.

Для усиления жесткости в зоне калитки используются специальные стальные профили, а увеличенная высота порога калитки обеспечивает дополнительную прочность. ПРИМЕЧАНИЕ: особенность конструкции для ворот шириной более 4 500 мм с калиткой.

	Щит ворот толщиной 60 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности и усиливающими профилями.
	Окрашенные торсионные пружины подбираются индивидуально, учитывая вес щита ворот, что обеспечивает долговечность конструкции.
	Комплект боковых направляющих изготовлен из оцинкованной стали и обладает повышенным запасом прочности.
	Устройство защиты от обрыва троса предотвращает падение полотна ворот, срабатывая при его обрыве.
	Устройство защиты от разрыва пружины блокирует вал при нештатных ситуациях.
	Амортизаторы используются для ограничения хода полотна ворот, а также для придания импульса движению ворот на закрытие.
	Коробка с комплектом крепежных элементов и документацией.

	Встроенная калитка (размер в свету 900 × 2 051 мм) обеспечивает доступ в помещение без необходимости подъема ворот и может служить эвакуационным выходом. Возможно встраивание калитки в конструкции для перекрытия проема шириной до 5 000 мм.
	Огнестойкое окно (размером 400 × 300 мм) в полотне ворот повышает удобство их эксплуатации, обеспечивая обзор пространства за воротами. Окно надежно препятствует выходу огня из помещения, где возник пожар, так как благодаря прочной металлической раме выдерживает высокую механическую нагрузку и не деформируется при значительных перепадах температур и интенсивном нагреве. Противопожарный люк (размер в свету 200 × 200 мм) применяется для тушения пожара без необходимости открывания ворот.
	Ручка с противопожарными замками «антипаника» позволит быстро покинуть помещение при эвакуации.
	Доводчик предлагается в качестве дополнительной комплектации и может быть установлен на калитку в качестве устройства самозакрывания при пожаре.
	Секционные противопожарные ворота во взрывобезопасном исполнении применяются в зонах производственных помещений с потенциально взрывоопасными средами с повышенными требованиями к пожарной безопасности. Надежное электрическое соединение всех металлических элементов конструкции между собой и заземляющим контуром и другие специальные конструктивные решения предотвращают возможность накопления опасных электростатических зарядов.
	Возможность автоматизации противопожарных секционных ворот электроприводами DoorHan (см. раздел «Автоматика для ворот»).
	Приемник внешний двухканальный 433 МГц (DHRE-2).
	Фотоэлементы PHOTOCELL-N.
	Сигнальная лампа со встроенной антенной LAMP.
	Пульт 4-канальный 433 МГц (TRANSMITTER 4).
	Ключ-кнопка для управления.
	Модуль для управления с мобильного телефона.

Параметр	Значение	Примечание
Предел огнестойкости, мин	Не менее 60
Приведенное сопротивление теплопередаче, м² *°С/Вт	Не менее 0,4–0,8
Ресурс, циклов	20 000
Вес полотна, кг/м²	22
Усилие ручного открывания и закрывания, Н, не более	Не более 300

Упаковка в картон	Характеристики упаковки
Описание	Упаковка направляющих ворот представляет собой 2 слоя картона, обернутого с перехлестом не менее 100 мм на стыке листов картона; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Состав	Картон пятислойный, стретч-пленка, скотч с логотипом
Длина, мм	2 000–6 000

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Панели ворот складывают вместе, при этом между панелями прокладывают пенопластовые блоки толщиной 50 мм, по торцам панелей устанавливают пенопластовые блоки толщиной 80 мм для защиты от возможных ударов при транспортировании, фиксируют их скотчем; обматывают панели воздушно-пузырчатой пленкой по всей длине; по торцам панелей пленку загибают по схеме «конверт», стыки заклеивают скотчем
Длина, мм	2 000–6 000
Ширина, мм	590
Высота, мм	300–500
Количество в упаковке, шт.	3–5

Упаковка в дерево	Характеристики упаковки
Описание	Собирают поддон из деревянных брусков при помощи универсальных шурупов по дереву с потайной головкой; шаг поперечных брусков должен равняться 1500 мм; укладывают на собранный поддон пенопластовые блоки толщиной 25–50 мм
Длина, мм	2 000
Ширина, мм	1 100
Высота, мм	Подбирается по месту

Секционные противопожарные ворота. Стандартный подъем
Секционные противопожарные ворота. Стандартный наклонный подъем
Секционные противопожарные ворота. Высокий подъем
Секционные противопожарные ворота. Высокий наклонный подъем
Секционные противопожарные ворота. Высокий подъем, вал снизу
Секционные противопожарные ворота. Высокий наклонный подъем, вал снизу
Секционные противопожарные ворота. Вертикальный подъем вал снизу

Паспорт «Секционные противопожарные ворота ISD FP EI60» 2024
Паспорт «Секционные противопожарные ворота ISD FP EI60» 2021
Паспорт «Секционные противопожарные ворота для работы во взрывоопасных средах ISD FP EI60» 2022
Сертификат № EAЭC RU C-RU.ПБ68.В.02162/24

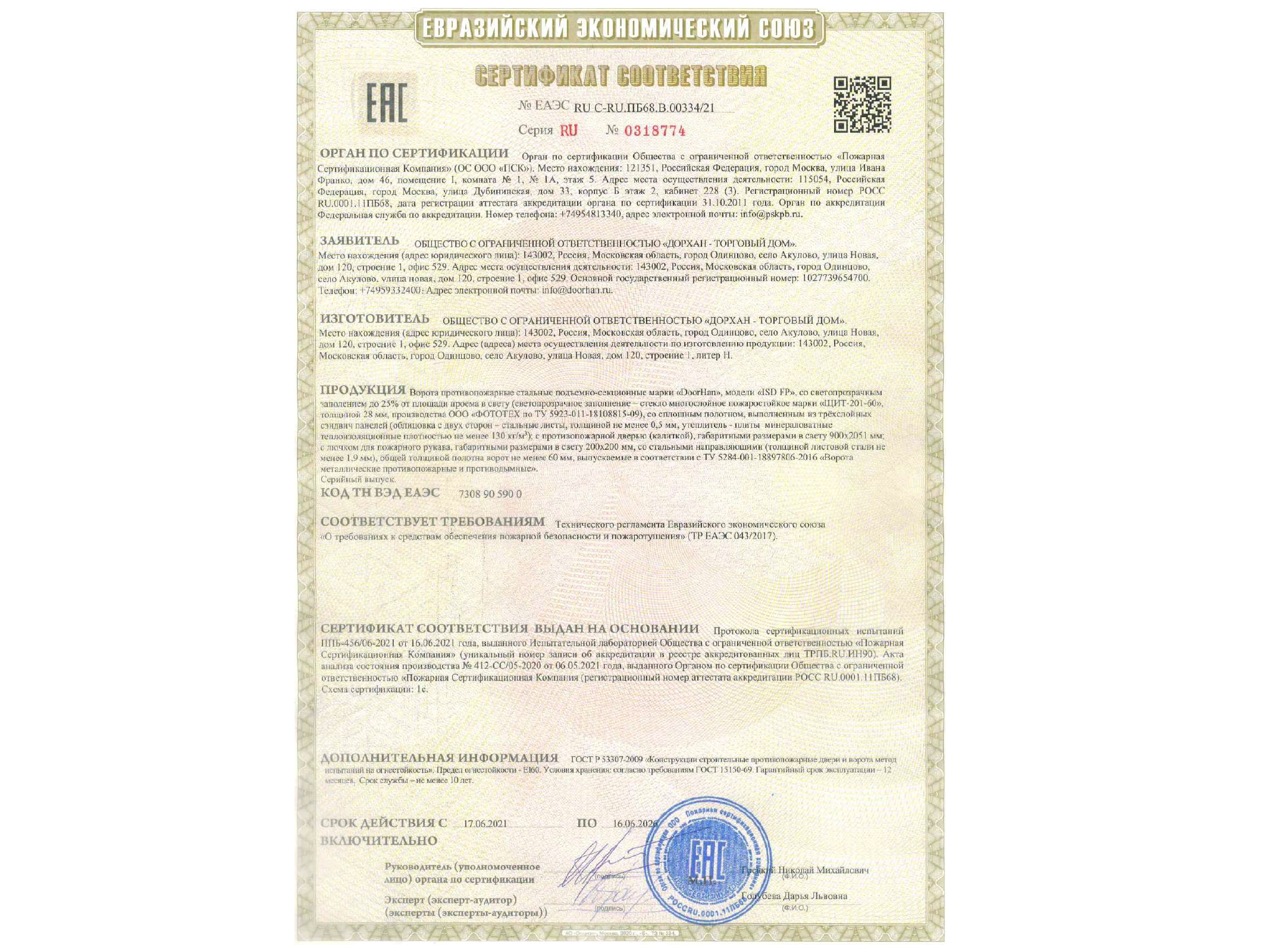

Сертификат № EAЭC RU C-RU.ПБ68.В.00334/21
Сертификат № EAЭC RU C-RU.АЖ58.В.03478/22

Руководство по монтажу и эксплуатации ворот секционных противопожарных серии ISD FP
