ТИП ПРОДУКЦИИ: Стандартный
Ворота предназначены для установки в помещениях, где требуется перекрыть большие по размеру проемы (шириной до 30 000 мм и высотой до 10 000 мм): в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов и пр.
![](/upload/spravka/data/1C_KTR//Главное фото 01.07.21/Королев Максим Валерьевич/Промышленные ворота+/Промышленные откатные/Промышленные откатные ворота c нижней напр ISG-LG.png)
Вид промышленных откатных ворот с нижней направляющей
Зона применения Печать раздела
![](/upload/spravka/data/1C_KTR//Промышленные ворота/Зона применения/ISG_LG_ Зона.jpg)
Преимущества Печать раздела
Надежность роликовой опоры
Роликовая опора из высококачественной стали менее подвержена истиранию, что повышает надежность эксплуатации ворот.
Устойчивость к ветровыми нагрузкам
Наличие нижней направляющей позволяет устанавливать ворота на объектах с высокими ветровыми нагрузками и перекрывать проемы шириной до 30 м.
Экономия рабочего пространства
Установка ворот возможна как внутри, так и снаружи здания; при открывании полотно перемещается вдоль фасада, что позволяет значительно экономить рабочее пространство.
Длительный срок службы ворот
Усиленная стальная комплектация обеспечивает надежность и длительный срок службы ворот.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Поверхность сэндвич-панели
![](/upload/spravka/data/1C_KTR//Общая-Дизайн панелей/гладкая.jpg)
Цвета
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-9003.jpg)
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-8014.jpg)
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-5005.jpg)
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-6005.jpg)
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-3005.jpg)
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-9006.jpg)
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-1014.jpg)
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-7004.jpg)
![](/upload/spravka/data/1C_KTR//Общая-Цвета/RAL-карты.jpg)
Таблица размеров Печать раздела
Параметр | Показатель |
---|---|
Ширина проема, мм | 5 000–30 000 |
Высота проема, мм | 2 000–10 000 |
Притолока, мм | От 350 |
Пристенки, мм | От 145 (в зависимости от схемы открывания) |
Размеры проема Печать раздела
![](/upload/spravka/data/1C_KTR//Промышленные ворота/Общие виды и сетка размеров/ISG-LG__таблица_размеров_ОСНН.jpg)
Конструкция Печать раздела
![](/upload/spravka/data/1C_KTR//Промышленные ворота/Конструкция и стандатрные решения/Конструкция серии ISG-LG_2.png)

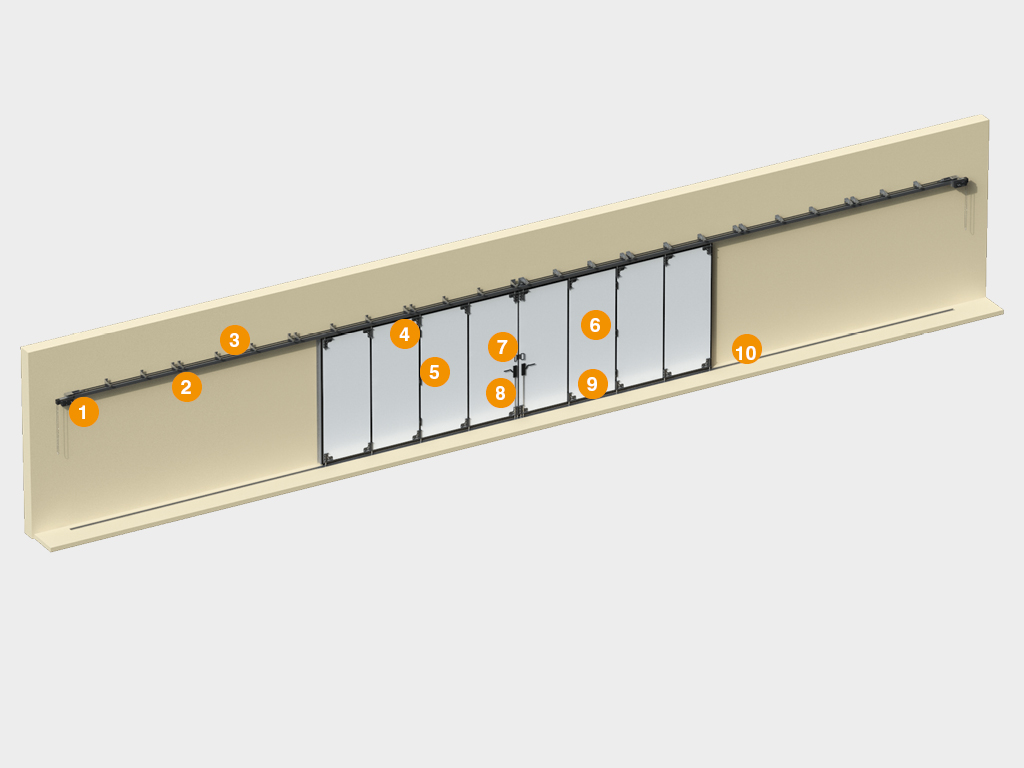

1. Кронштейн крепления привода
2. Верхняя направляющая
3. Кронштейны крепления верхней направляющей
4. Кронштейн крепления верхнего ролика
5. Петля
6. Сэндвич-панель
7. Ручка
8. Ригельная задвижка
9. Нижний щеточный уплотнитель
10. Нижняя направляющая
Подготовка строительного объекта Печать раздела
![](/upload/spravka/data/1C_KTR//Главное фото 01.07.21/Королев Максим Валерьевич/Подготовка строит. объекта/ISG-LG.png)
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая.
Способы монтажа Печать раздела
![]() |

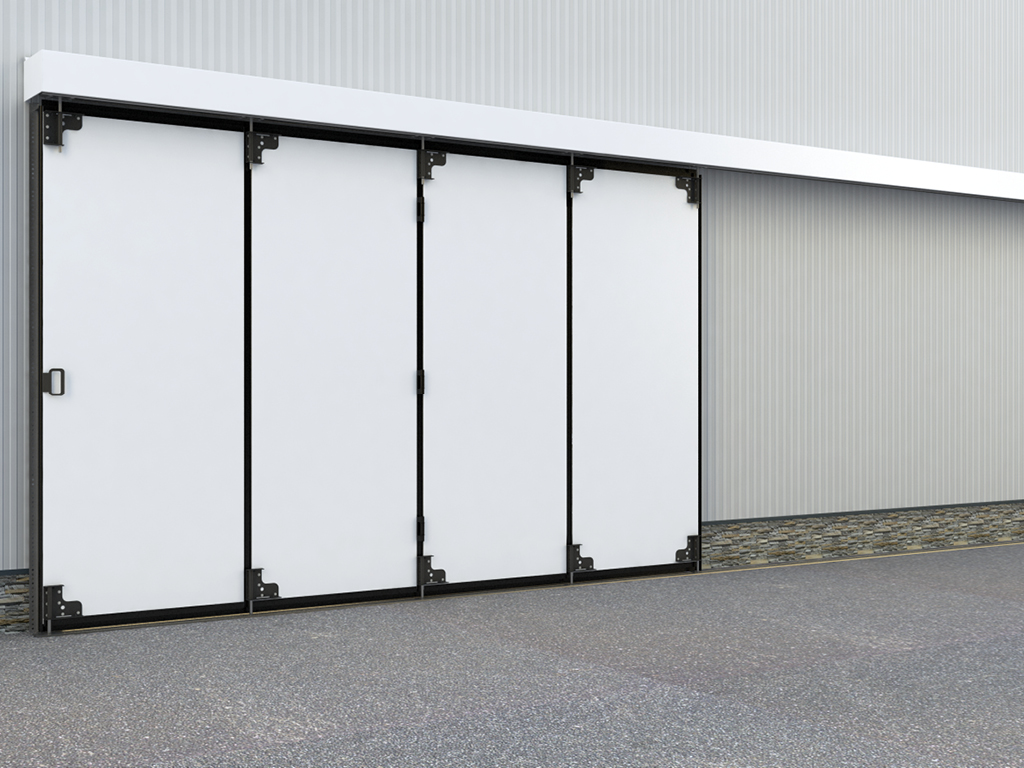

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены. |
![]() |

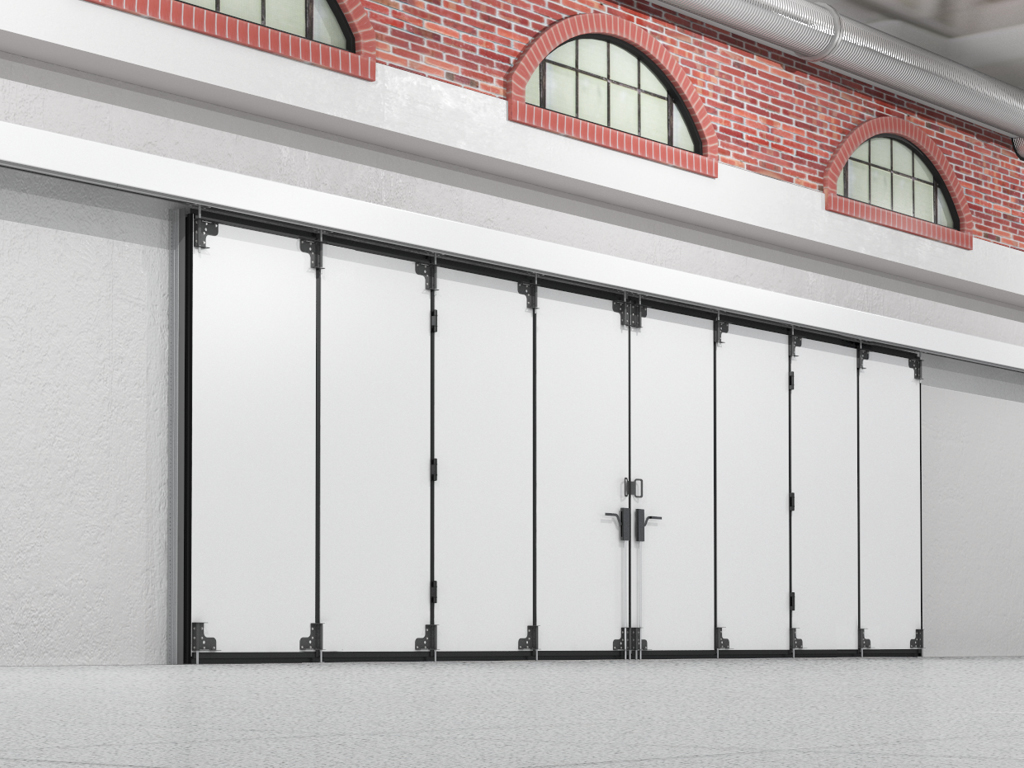

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания. |
Стандартные конструктивные решения Печать раздела
![]() |

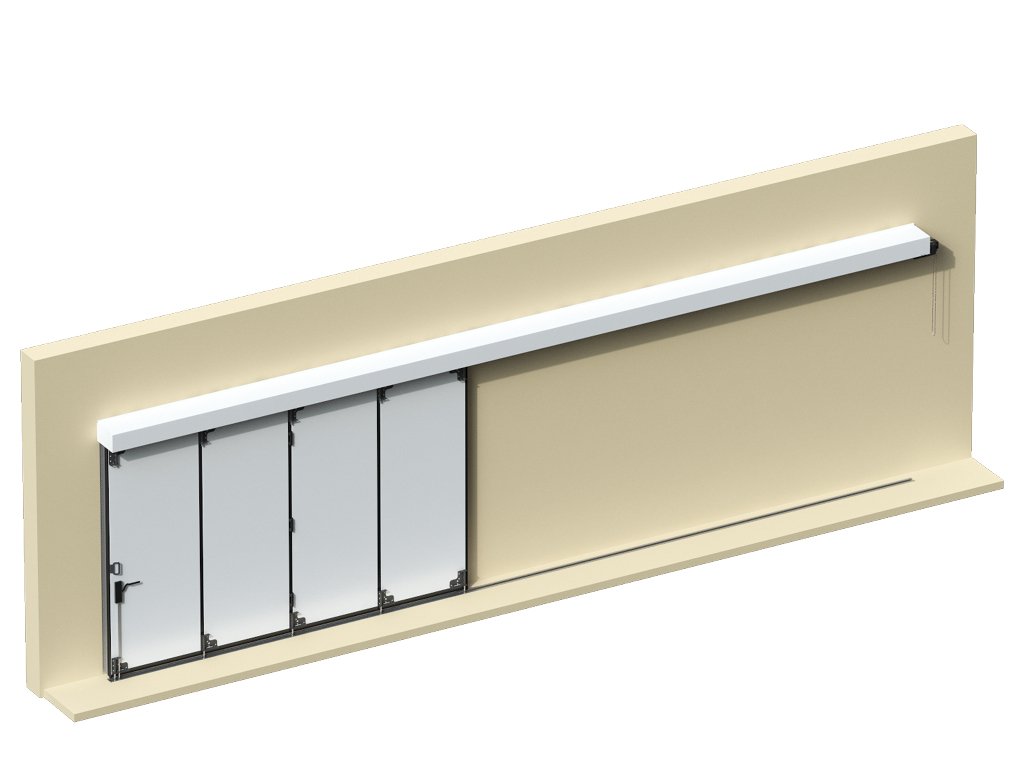

Открывание влево. |
Параметры открывания влево
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | 2 000–10 000 |
B, мм Ширина проема | 5 000–15 000 |
h, мм Высота притолоки | Не менее 350 |
b1, мм Левый пристенок | (B + 60) + 385 (без привода), (B + 60) + 835 (с приводом) |
b2, мм Правый пристенок | 145 |
![]() |
Открывание вправо. |
Параметры открывания вправо
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | 2 000–10 000 |
B, мм Ширина проема | 5 000–15 000 |
h, мм Высота притолоки | Не менее 350 |
b1, мм Левый пристенок | 145 |
b2, мм Правый пристенок | (В + 60) + 385 (без привода), (В + 60) + 835 (с приводом) |
![]() |

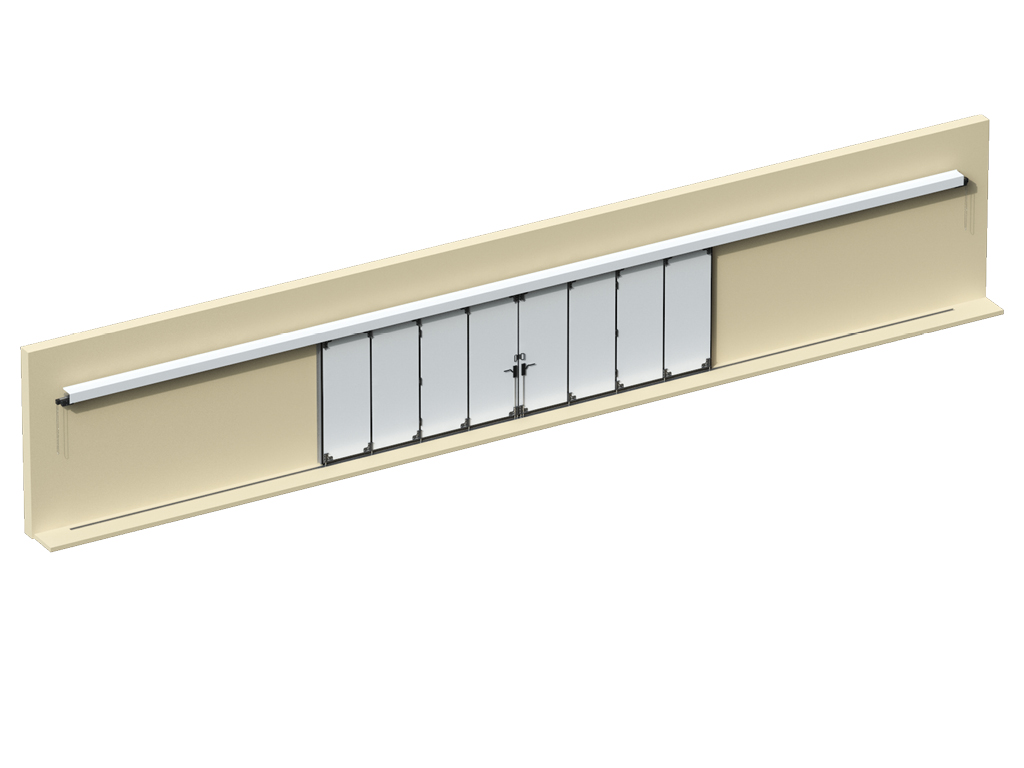

Двустороннее открывание. |
Параметры двустороннего открывания
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | 2 000–10 000 |
B, мм Ширина проема | 5 000–30 000 |
h, мм Высота притолоки | Не менее 350 |
b1, мм Левый пристенок | (В + 60)/2 + 385 (без привода), (В + 60)/2 + 835 (с приводом) |
b2, мм Правый пристенок | (В + 60)/2 + 385 (без привода), (В + 60)/2 + 835 (с приводом) |
Базовая комплектация Печать раздела
![]() |

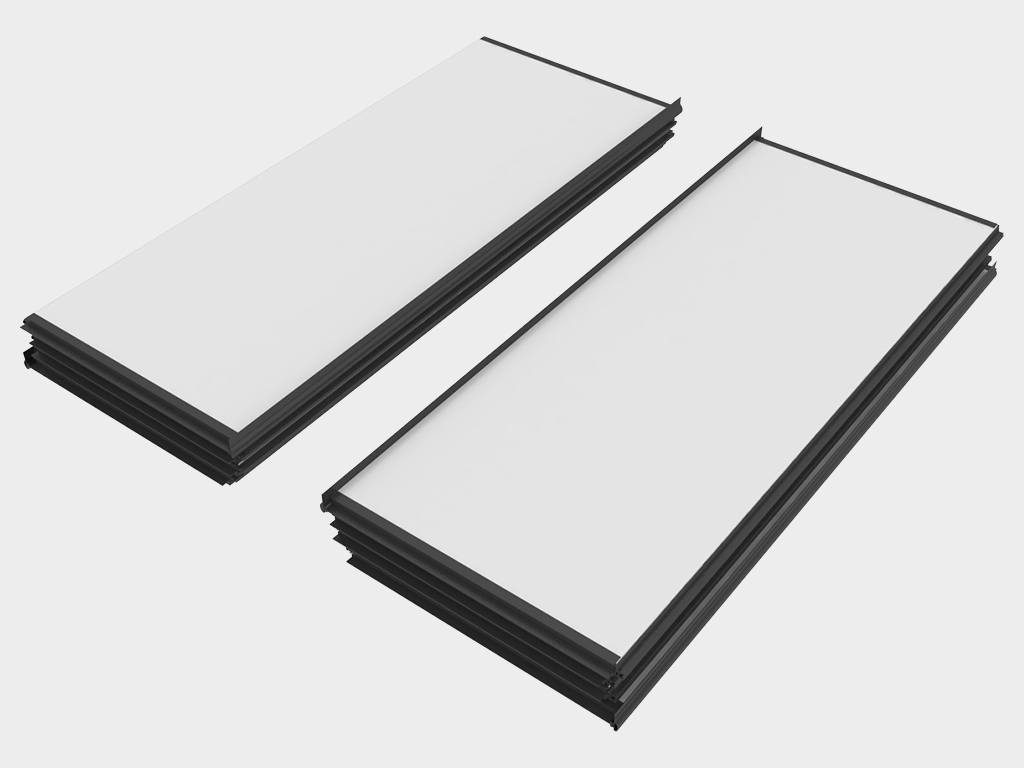

Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители). |
![]() |

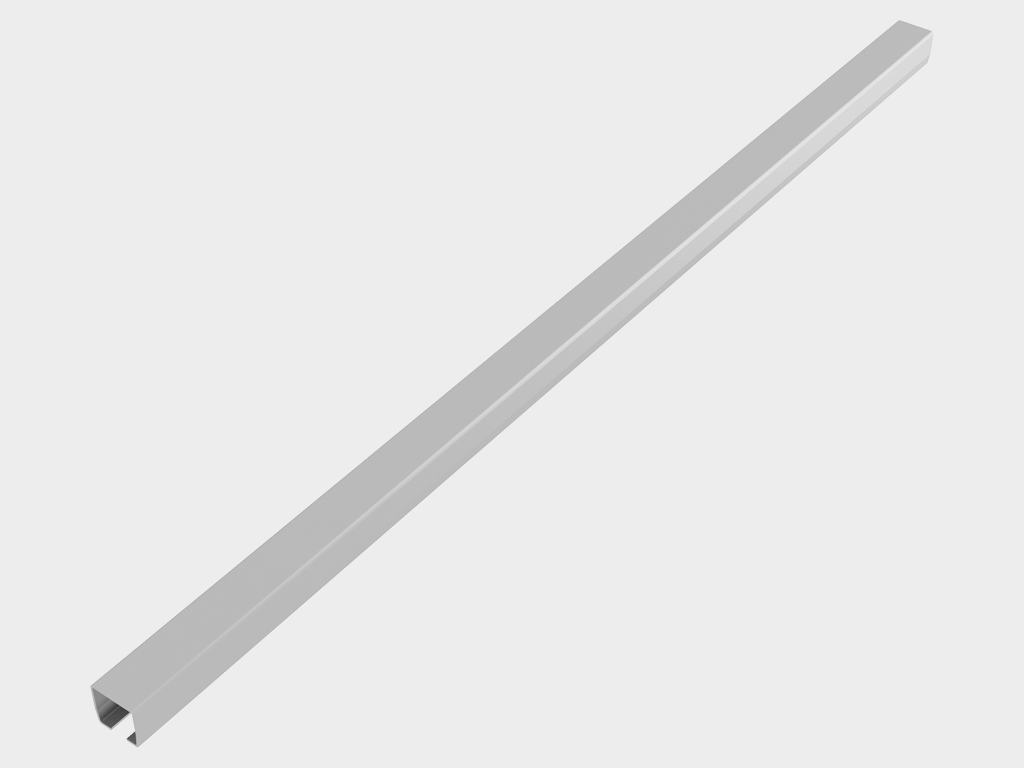

Стальная верхняя направляющая. |
![]() |

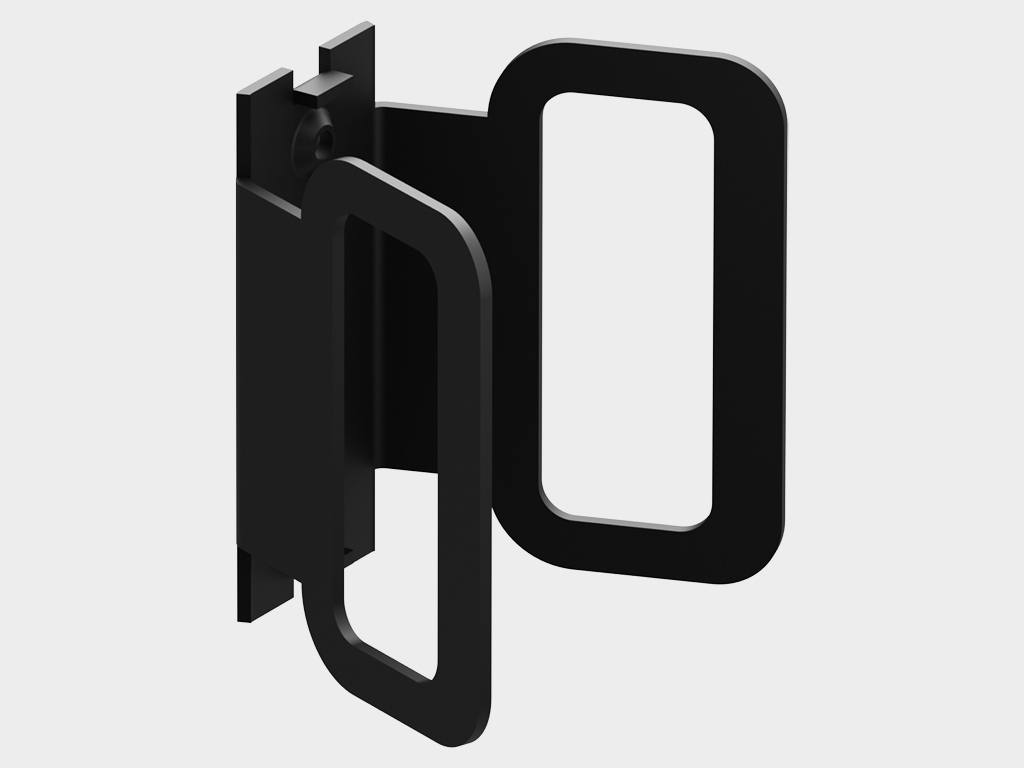

Ручка. |
![]() |
Задвижки ригельные. |
![]() |
Стальная нижняя направляющая. |
![]() |
Полотно ворот упаковывается в компактную пачку панелей, соединенных между собой петлями. По периметру пачки полотна устанавливаются пенопластовые уголки. Затем пачка оборачивается воздушно-пузырчатой пленкой. Полотно и направляющие обрамляются деревянной обрешеткой. |
Дополнительная комплектация Печать раздела
![]() |
Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный). |
![]() |
Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный). |
![]() |
Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый). |
![]() |

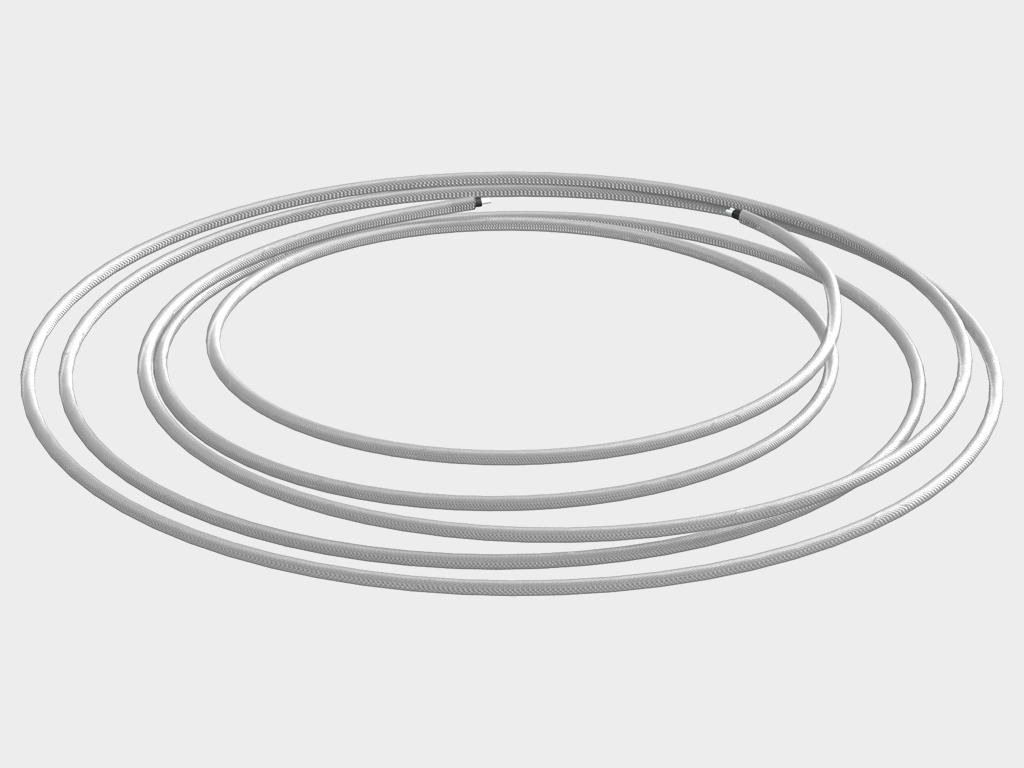

Кабель обогрева нижней направляющей. |
![]() |

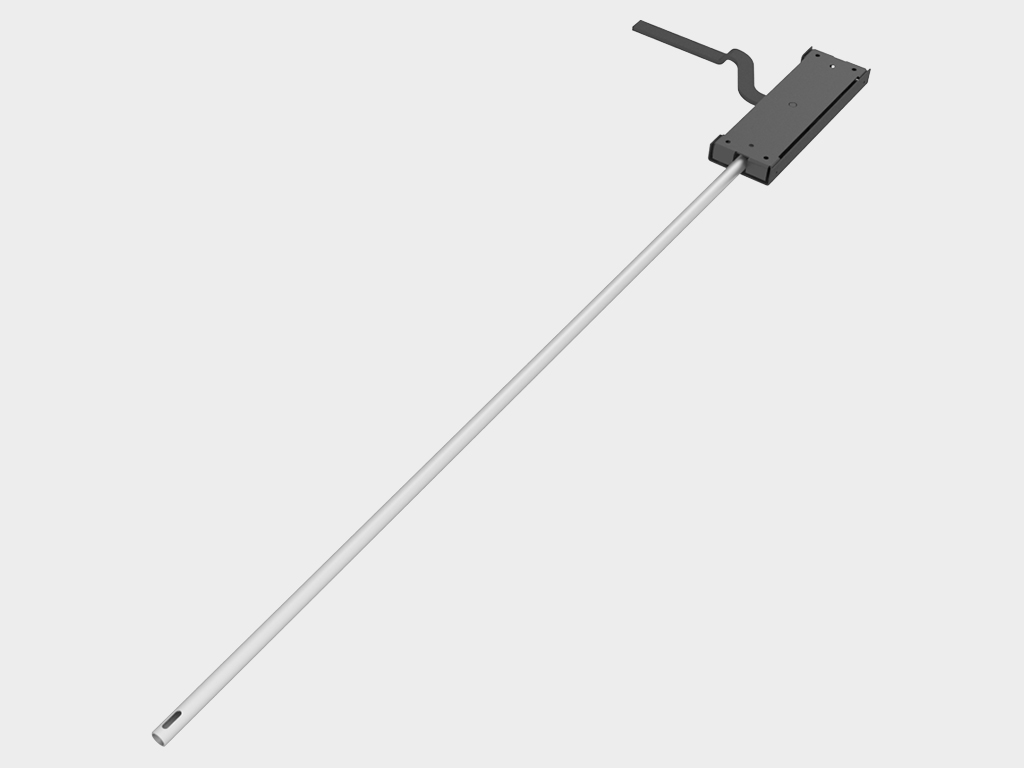

Привод SHAFT-120 или SHAFT-200. Подбирается в зависимости от площади проема. |
![]() |
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника. |
![]() |
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
![]() |
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот. |
![]() |
Сирена SIRENA для звукового оповещения о движении ворот. |
![]() |
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами. |
Технические характеристики Печать раздела
Параметр | Значение | Примечание |
---|---|---|
Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 | |
Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | При толщине сэндвич-панели 55 мм |
Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
Вес полотна ворот, кг/м² | 25 | При толщине сэндвич-панели 55 мм |
Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | При толщине сэндвич-панели 55 мм |
Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно горючие) | Ппри толщине сэндвич-панели 55 мм |
Условия эксплуатации продукции Печать раздела
1. Откатные ворота с нижней направляющей должны работать плавно, без заклиниваний и рывков.
2. Ручное открывание и закрывание откатных ворот должно осуществляться только при помощи ручки.
3. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.
4. Для предотвращения несчастных случаев следите за тем, чтобы во время движения откатных ворот люди и животные не находились в зоне их действия.
5. Следите за тем, чтобы во время движения откатных ворот в проеме не было посторонних предметов.
6. Своевременно очищайте подвижные части ворот во избежание их заклинивания.
7. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.д.) во время движения.
8. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр (не реже 1 раза в год).
9. Не допускается удерживать полотно движущихся откатных ворот. Это может привести к травме или поломке конструкции.
Упаковка Печать раздела
Упаковка в дерево | Характеристики упаковки |
---|---|
Длина, мм | Длина упаковки зависит от длины сэндвич-панелей |
Ширина, мм | Ширина упаковки равна ширине сэндвич-панелей + 150 мм |
Высота, мм | Высота упаковки зависит от количества сэндвич-панелей |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности промышленных откатных ворот производства концерна DoorHan сроком 1 год для розничных и на 2 года для дилерских заказов с момента приобретения.
Дополнительное описание Печать раздела
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза рекомендуется использовать стропы соответствующей грузоподъемности.
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
Инструкция по монтажу откатных ворот с нижней направляющей | |
Сервисная книжка «Откатные ворота с нижней направляющей» |
Новинки Печать раздела
![]() |

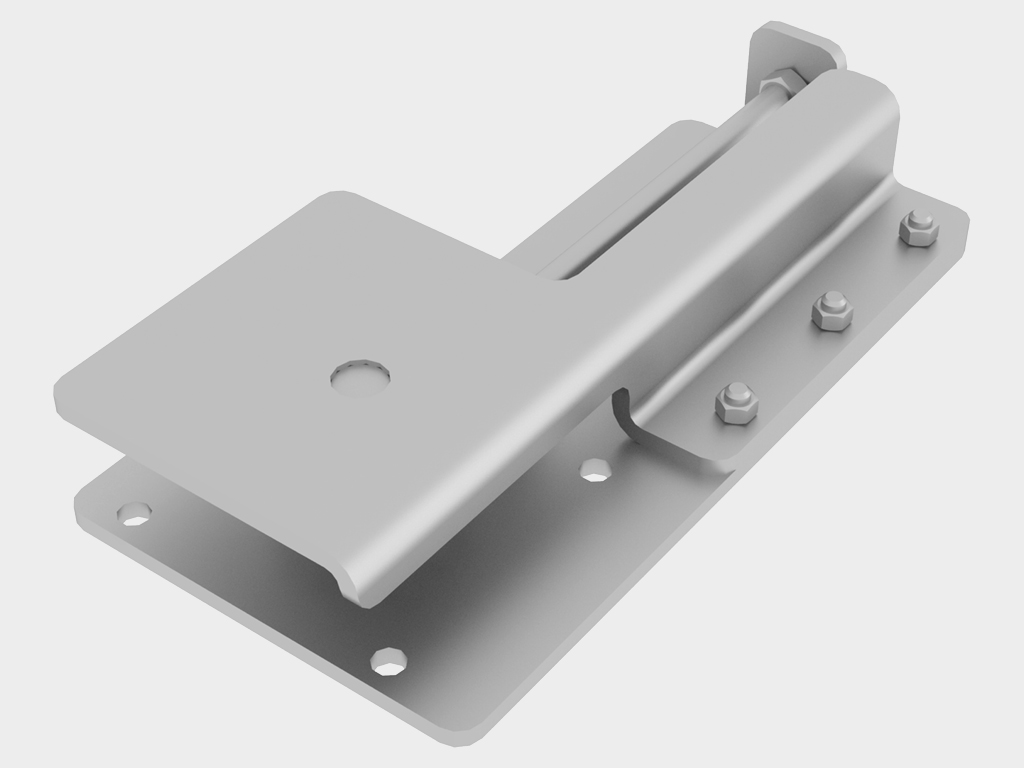

Кронштейн крепления привода позволяет отрегулировать натяжение цепи. |
![]() |
Нижняя направляющая придает дополнительное сопротивление ветровой нагрузке. |
