ТИП ПРОДУКЦИИ: Стандартный
Откатные ворота устанавливаются в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы (шириной до 9 000 мм, высотой до 6 000 мм): в складских и гаражных комплексах, автотранспортных депо, автосалонах и пр.
Вид промышленных откатных ворот без нижней направляющей
Зона применения Печать раздела
Откатные ворота (без нижней направляющей) применяются для перекрытия проемов боксов для хранения крупногабаритной техники
Откатные ворота (без нижней направляющей) применяются для перекрытия проемов гаражей
Преимущества Печать раздела
Удобство эксплуатации

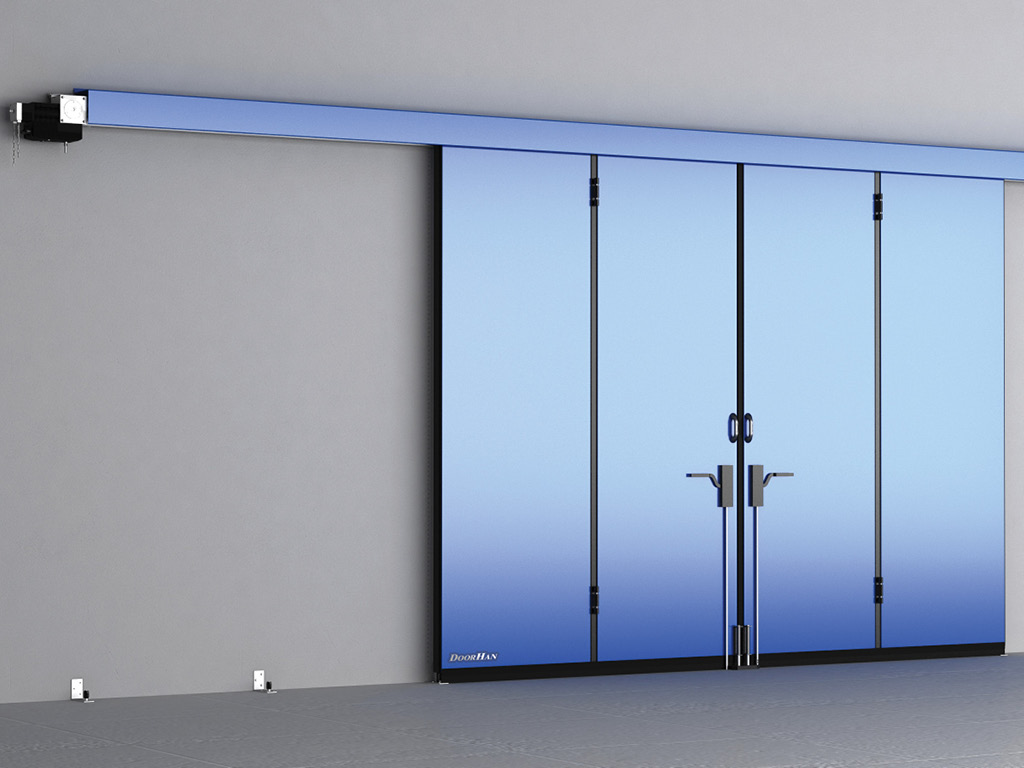

Возможность заказа ворот с открыванием в левую, в правую или в обе стороны.
Долгий срок службы
Верхний стальной ролик полотна имеет улучшенные прочностные характеристики, что продлевает рабочий ресурс ворот.
Надежность конструкции и удобство монтажа
Минимальное количество подвижных элементов и соединительных узлов обеспечивает надежность конструкции и удобство монтажа.
Устойчивость к ветровым нагрузкам
Нижний ролик увеличивает устойчивость полотна к ветровым нагрузкам и препятствует раскачиванию полотна при движении.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Поверхность сэндвич-панели
Гладкая
Цвета
RAL 9003 (белый, стандартный)
RAL 8014 (коричневый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордовый)
RAL 9006 (серебристый)
RAL 1014 (бежевый)
RAL 7004 (серый)
Нестандартный цвет по карте RAL
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 2 000–9 000 |
| Высота проема, мм | 2 000–6 000 |
| Притолока, мм | От 220 |
| Пристенки, мм | От 350 (в зависимости от схемы открывания) |
Размеры проема Печать раздела
Конструкция Печать раздела

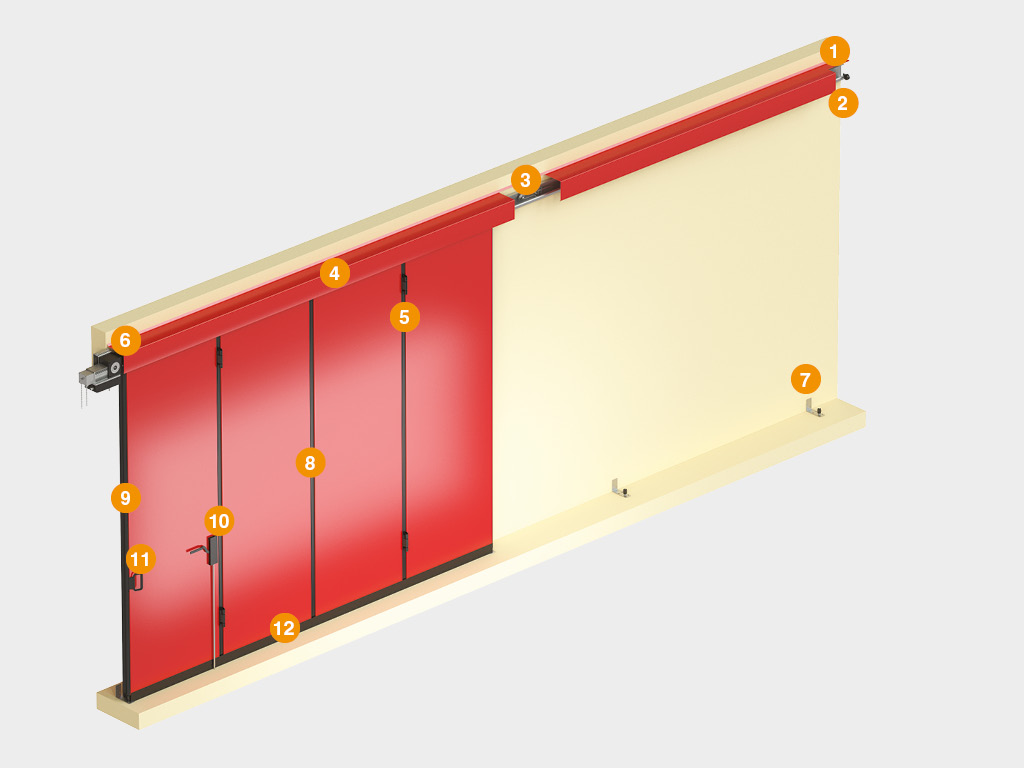

1. Балка несущая
2. Ограничитель хода
3. Пластина со звездочкой
4. Защитный короб
5. Петля
6. Кронштейн крепления привода, роликовая опора
7. Нижний направляющий ролик
8. Резиновый уплотнитель шиповой
9. Резиновый уплотнитель концевой
10. Вертикальная ригельная задвижка
11. Ручка стальная
12. Профиль окантовки полотна ворот
Подготовка строительного объекта Печать раздела
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая.
Способы монтажа Печать раздела
 |

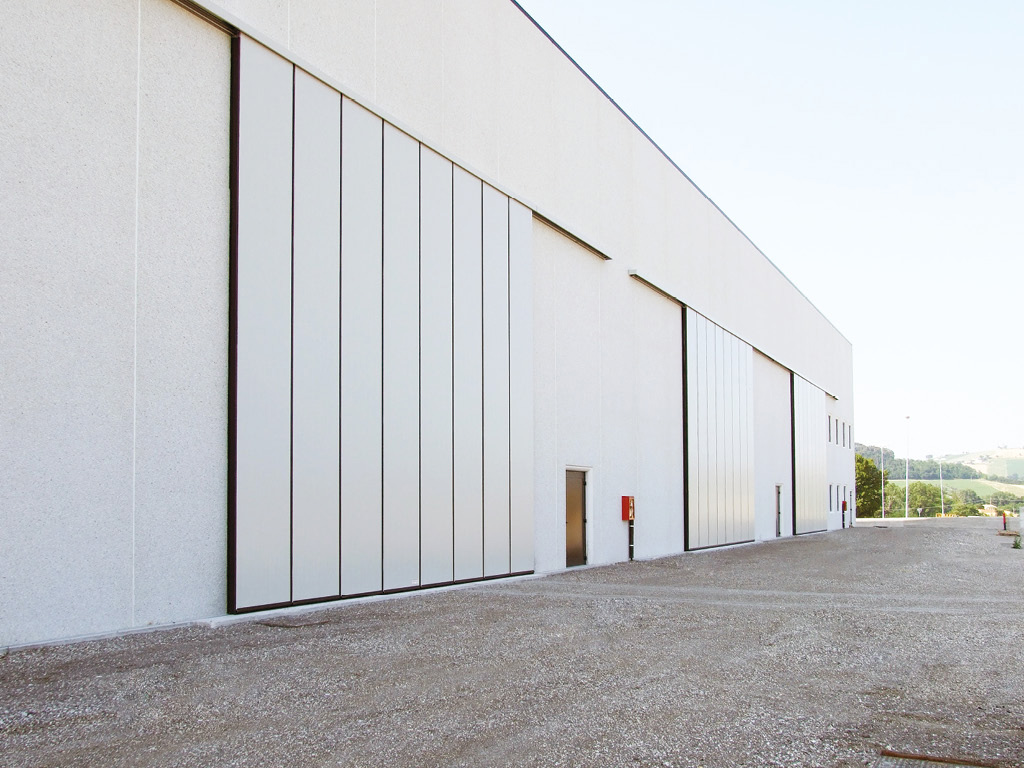

Монтаж на внутренней стороне стены рекомендуется в случаях, когда это позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам. |
 |
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания. |
Стандартные конструктивные решения Печать раздела
 |

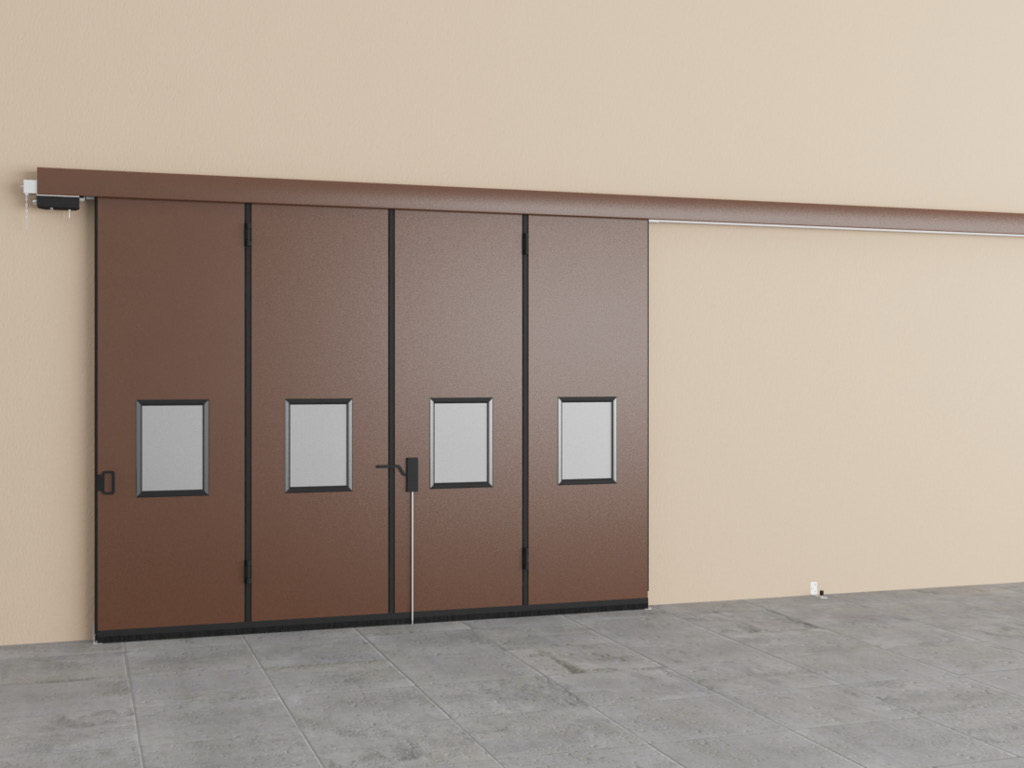

Открывание влево. |
Параметры открывания влево
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 2 000–6 000 |
| B, мм Ширина проема | 2 000–9 000 |
| h, мм Высота притолоки | Не менее 220 |
| b1, мм Левый пристенок | B + 200 (без привода), B + 450 (с приводом) |
| b2, мм Правый пристенок | 350 |
 |
Открывание вправо |
Параметры открывания вправо.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 2 000–6 000 |
| B, мм Ширина проема | 2 000–9 000 |
| h, мм Высота притолоки | Не менее 220 |
| b1, мм Левый пристенок | 350 |
| b2, мм Правый пристенок | B + 200 (без привода), B + 450 (с приводом) |
 |

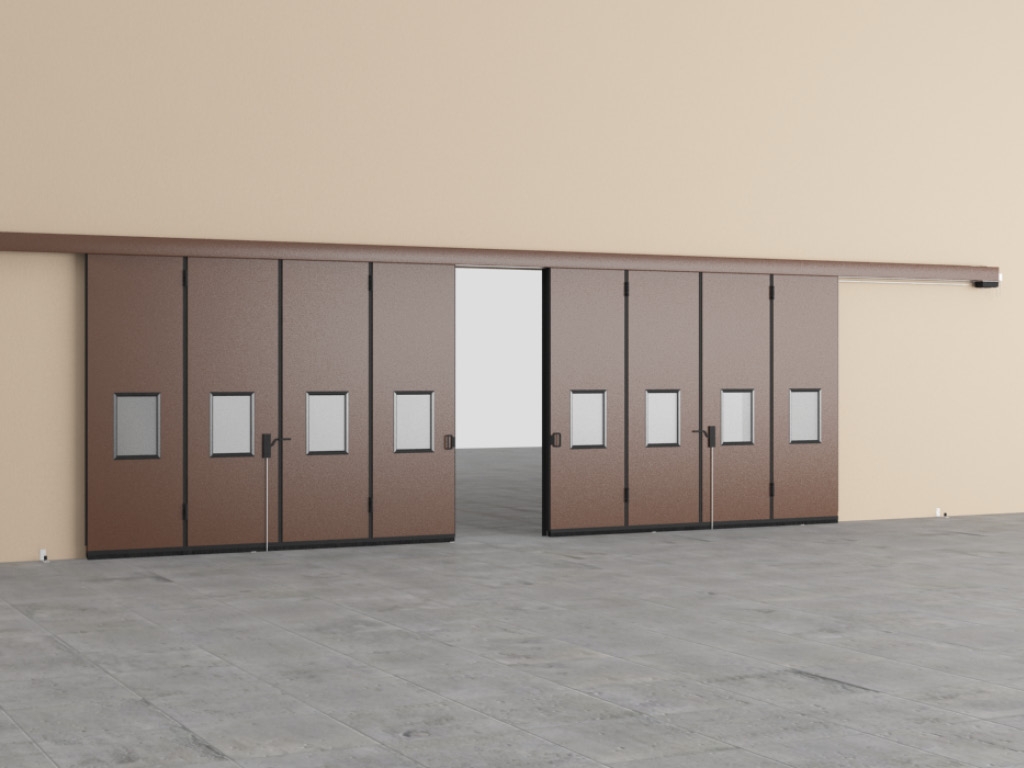

Двустороннее открывание. |
Параметры двустороннего открывания
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 2 000–6 000 |
| B, мм Ширина проема | 2 000–9 000 |
| h, мм Высота притолоки | Не менее 220 |
| b1, мм Левый пристенок | B/2 + 150 (без привода), B/2 + 400 (с приводом) |
| b2, мм Правый пристенок | B/2 + 150 (без привода), B/2 + 400 (с приводом) |
Базовая комплектация Печать раздела
 |

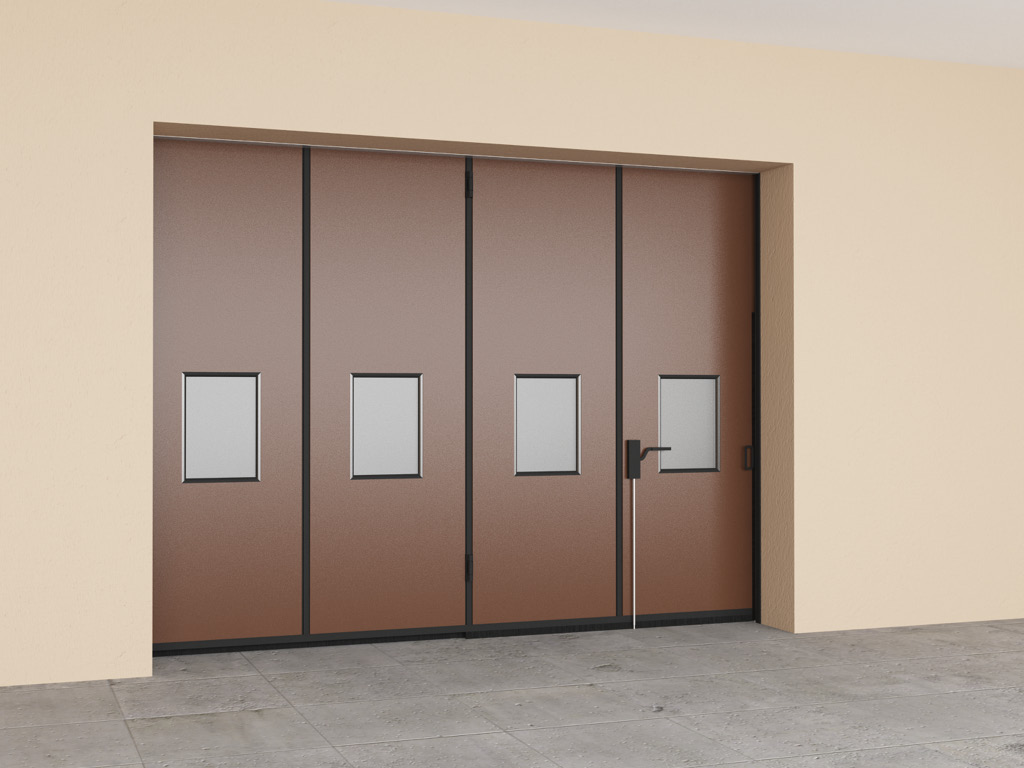

Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители, усилительные пластины). |
 |

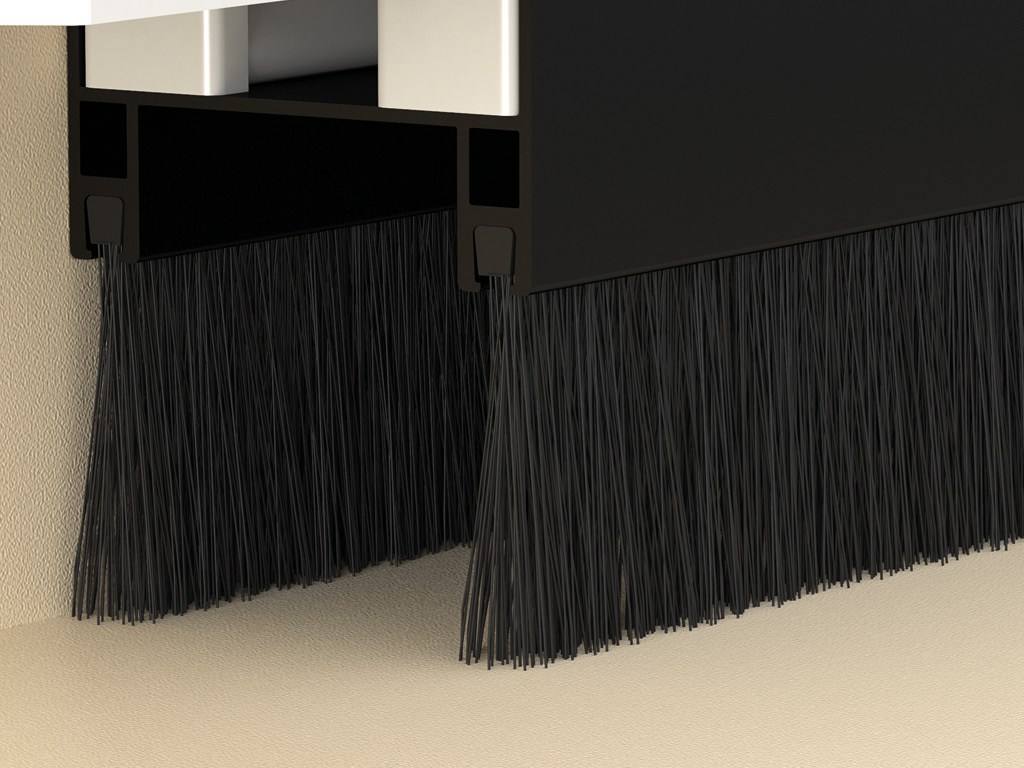

Щеточный уплотнитель снизу полотна ворот. |
 |
Стальная верхняя направляющая. |
 |

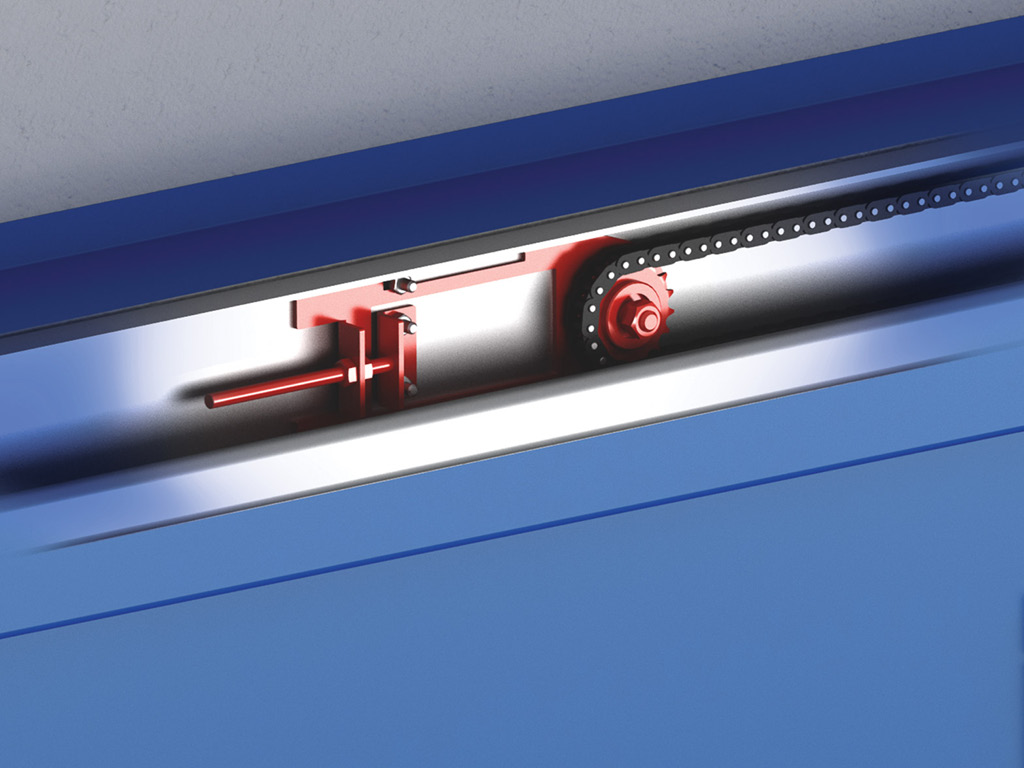

Кронштейн крепления звездочки цепи обеспечивает возможность регулировки натяжения. |
 |

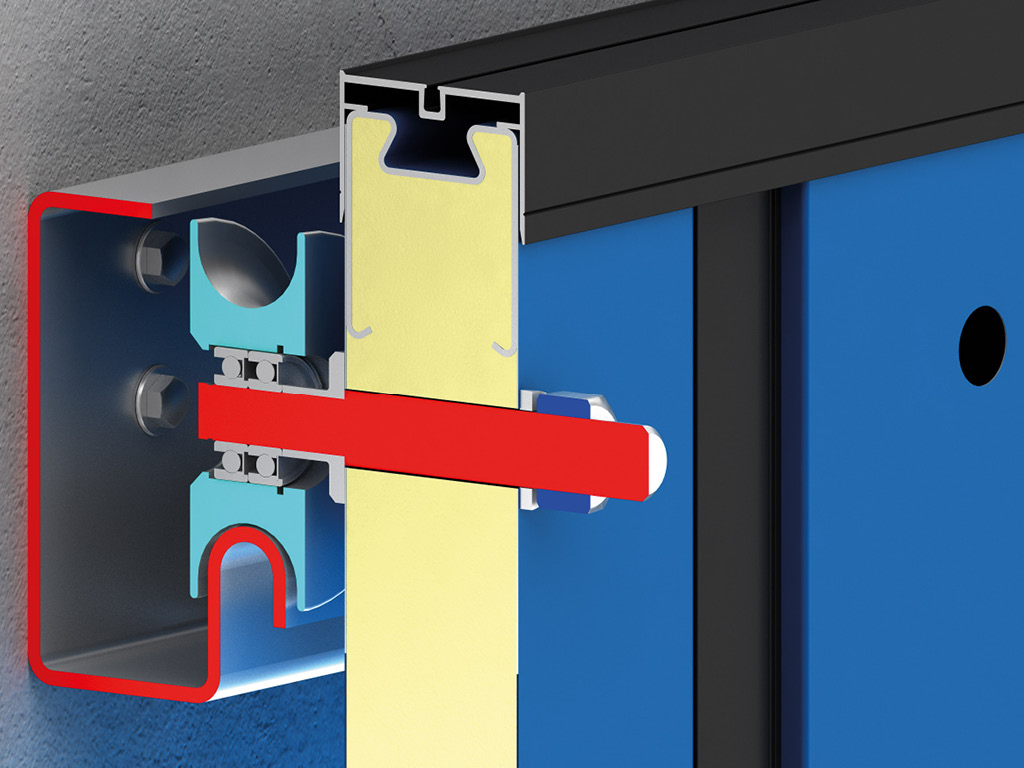

Верхний стальной ролик полотна ворот имеет улучшенные прочностные характеристики, что продлевает рабочий ресурс ворот. |
 |

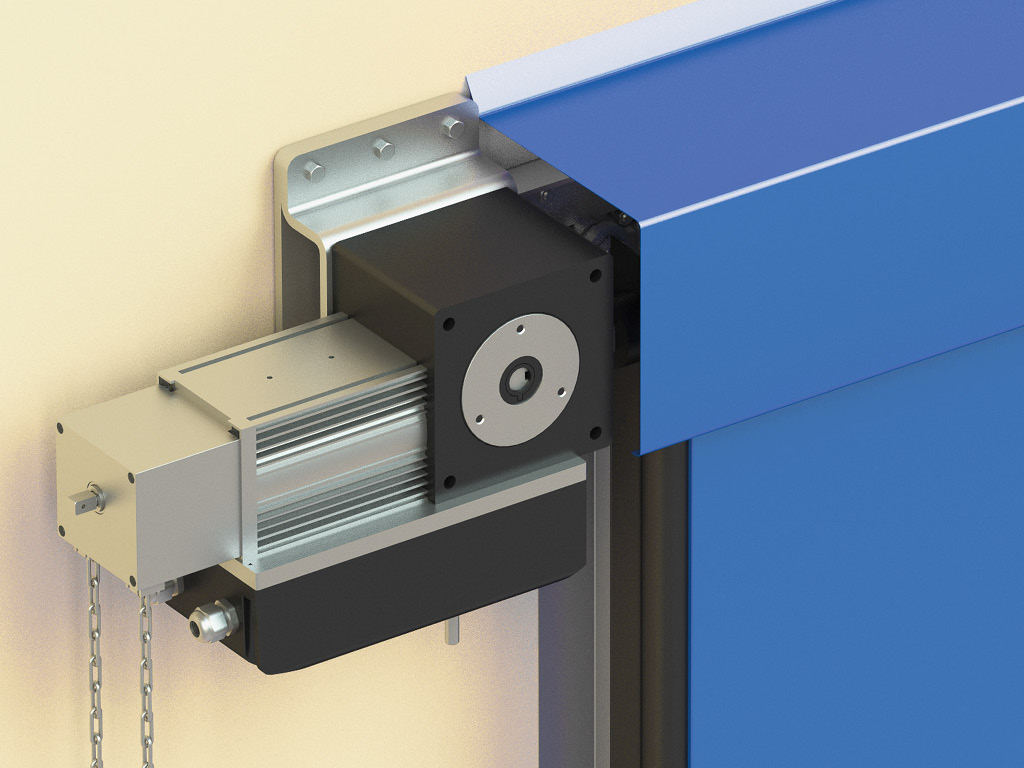

Кронштейн крепления привода с возможностью натяжения цепи и усиленным корпусом обеспечивает надежность эксплуатации. |
 |

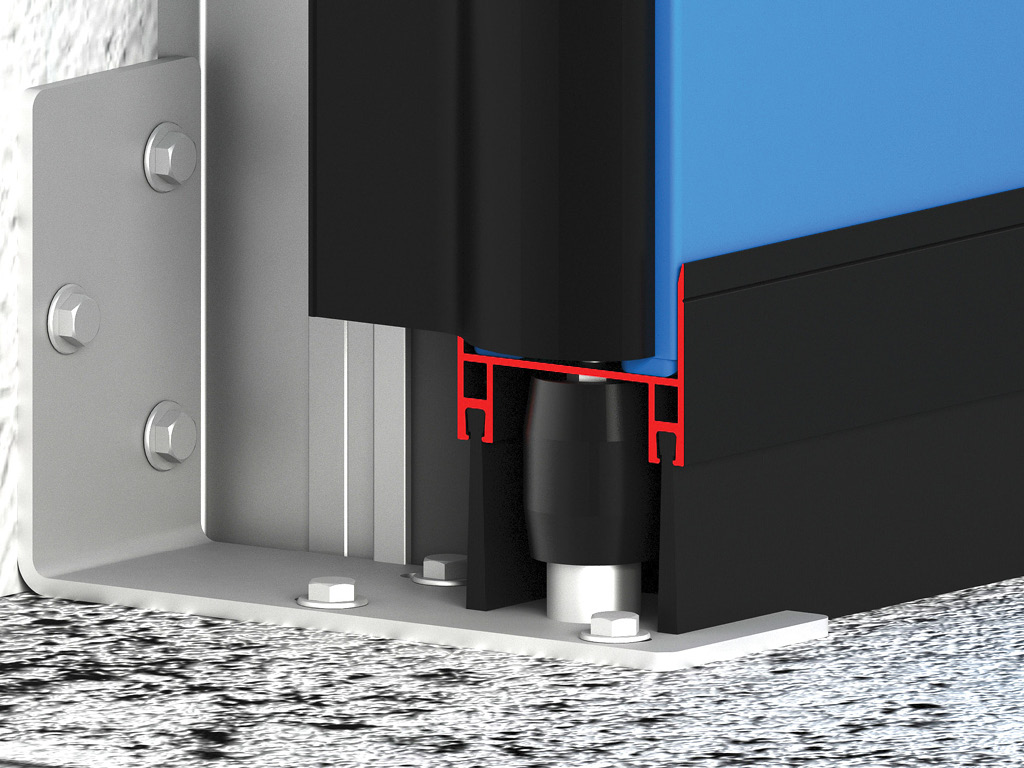

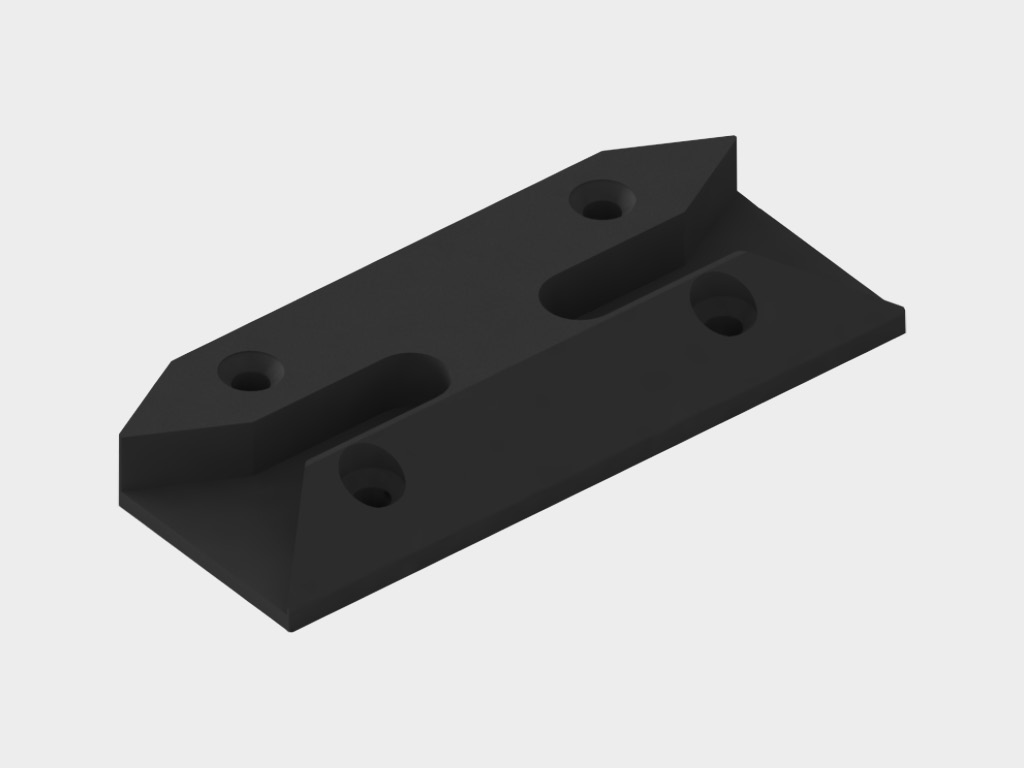

Нижний ролик увеличивает устойчивость полотна к ветровым нагрузкам и препятствует раскачиванию полотна при движении. |
Дополнительная комплектация Печать раздела
 |
Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный). |
 |

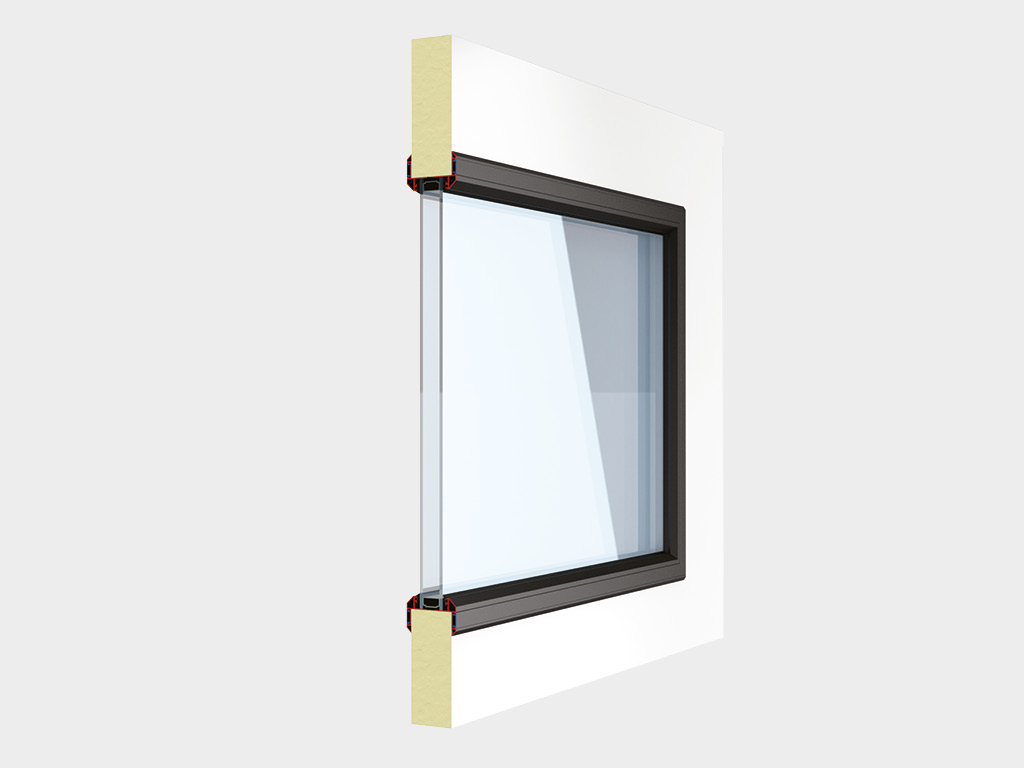

Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный). |
 |
Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый). |
 |
Привод SHAFT-60. |
 |
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника. |
 |
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот. |
 |
Сирена SIRENA для звукового оповещения о движении ворот. |
 |
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | при толщине панели 55 мм |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | при толщине панели 55 мм |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) | при толщине панели 55 мм |
Условия эксплуатации продукции Печать раздела
1. Монтаж откатных ворот без нижней направляющей должен производиться строго в соответствии с прилагаемой инструкцией и технической документацией концерна DoorHan.
2. Откатные ворота должны работать плавно без заклиниваний и рывков.
3. Ручное открывание и закрывание ворот должно осуществляеться только при помощи ручки.
4. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.
5. Во избежание несчастного случая следите, чтобы в момент работы откатных ворот люди и животные не находились в зоне действия.
6. Следите, чтобы в момент работы откатных ворот в проеме не было посторонних предметов.
7. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
8. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т. д.) во время их движения.
9. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.
10. Не допускается при работе удерживать полотно откатных ворот. Это может привести к травме или поломке конструкции.
Упаковка Печать раздела
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | Длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | Ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | Высота упаковки зависит от количества сэндвич-панелей |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности изделия «Промышленные откатные ворота без нижней направляющей серии ISG», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.
Дополнительное описание Печать раздела
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.
Чертежи Печать раздела
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по монтажу «Промышленные откатные ворота без нижней направляющей» | |
| Сервисная книжка «Откатные ворота без нижней направляющей» |
