Блочно-модульные здания с раздельной рамой перекрытия (напольная, потолочная)
ТИП ПРОДУКЦИИ: Проектный
Здания из блочно-модульных конструкций — это многофункциональные быстровозводимые сооружения, структурной единицей которых является сборно-разборный мобильный блок-модуль, имеющий высокую степень готовности перед сборкой объекта. Такие здания характеризуются быстротой изготовления и монтажа на объекте, мобильностью, возможностью монтажа в труднодоступных регионах. Они используются в качестве административно-бытовых комплексов, вахтовых поселков, городков для временного проживания, столовых, общежитий, офисов, постов охраны, проходных, диспетчерских, блок-модулей для технических и бытовых нужд, лабораторий и т. д.

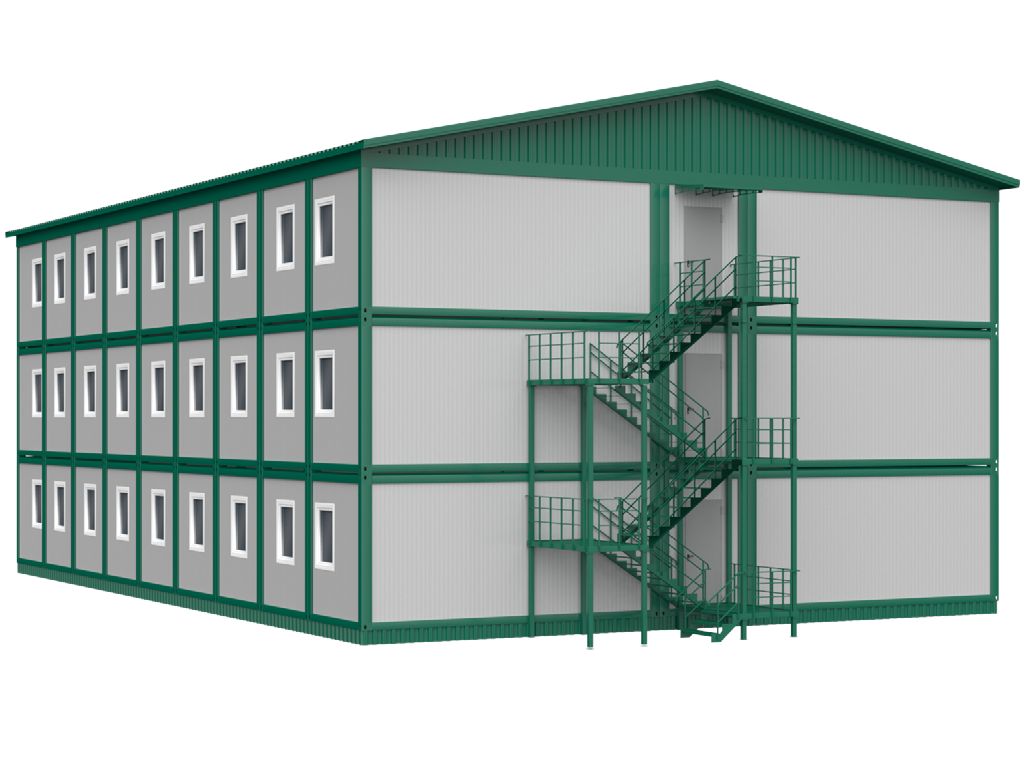

Здание по каркасно-панельной технологии высотой 3 этажа
Зона применения Печать раздела
Жилые и общественные блочно-модульные здания, общежития
Административно-бытовые блочно-модульные здания
Блочно-модульные здания для вахтовых городков для нефтегазового сектора и других отраслей, связанных с добычей полезных ископаемых в удаленных регионах
Блочно-модульные здания для организации офисных, административных и бытовых помещений для коммерческих организаций
Преимущества Печать раздела
Надежность и долговечность конструкции
Каркас рамы, выполненный из стали марки не ниже 09Г2С толщиной не менее 4 мм, с качественным порошковым покрытием обеспеспечивает долгий срок службы и стойкость конструкции к внешним воздейтствиям. Металлоконструкции рамы и стоек обработаны автоматической дробеметной установкой перед нанесением порошковой краски для наиболее эффективной защиты от коррозии.
Соответствие нормам капитального строительства и противопожарным требованиям
Мы гарантируем соответствие нормам капитального строительства и противопожарным требованиям благодаря использованию негорючих, надежных и высокотехнологичных материалов и конструкций (строительных сэндвич-панелей с наполнением минеральной ватой плотностью не менее 100 кг/м³, металлоконструкций с порошковой окраской).
Соблюдение сроков поставки
Собственные производства всех комплектующих модульных зданий (металлоконструкций, сэндаич-панелей, минеральной ваты и пр.), большой складской запас металла, собственное производство по окраске рулонной стали гарантируют соблюдение сроков поставки.
Бережная транспортировка
Доставка модульных зданий осуществляется в разобранном виде в максимально надежной форме «ДорХан Эко Пак», которая представляет собой пачку из рам, без прослойки, с панелями; при этом внешние панели здания помещены в транспортную упаковку; оконные и дверные блоки упакованы отдельно. Такая форма позволяет доставить изделие до строительной площадки без повреждений.
Экономия на доставке
Разветвленная сеть заводов и производственно-складских комплексов DoorHan гарантирует, что расстояние между объектом строительства и заводом-изготовителем составит не более 3 500 км, что вкупе с компактной упаковкой изделий позволяет поддерживать расходы на доставку на приемлемом уровне.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн стеновых панелей
Гладкая
Трапеция
Волна
Цвет панелей внутри помещений
Стандартный цвет — RAL 9003 (белый)
Индивидуальный цвет по карте RAL

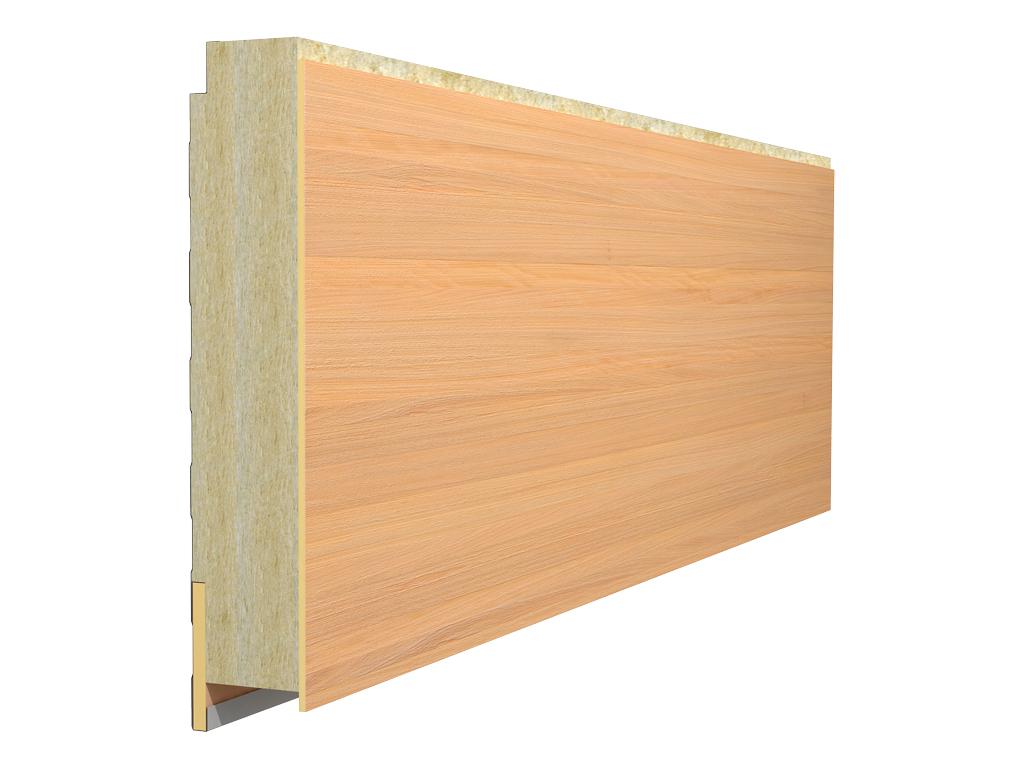

Индивидуальная дополнительная отделка под дерево
Цвет лицевой поверхности панелей
Стандартный цвет — RAL 9003 (белый)
Индивидуальный цвет по карте RAL
Цвет каркаса
Стандартный цвет — RAL 7035 (светло-серый)
Индивидуальный цвет по карте RAL
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Длина конструкции, м | Не ограничена конструкцией, кратна размерам применяемых блок-модулей |
| Ширина конструкции, м | Не ограничена конструкцией, кратна размерам применяемых блок-модулей |
| Высота конструкции, м | Определяется при проектировании |
| Высота этажа, м | До 3,5* |
| * По запросу выполняется проектирование большей высоты в зависисмости от геометрических размеров и места строительства |
Конструкция Печать раздела

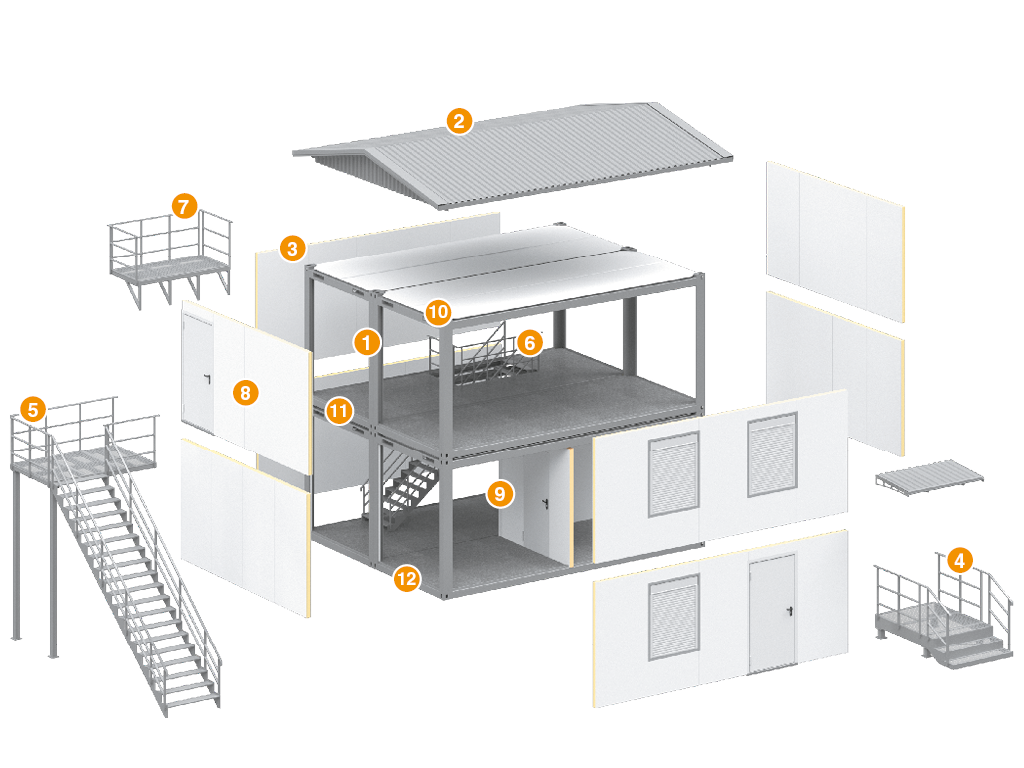

1. Каркас блок-модуля
2. Конструкция дополнительной кровли
3. Стеновые сэндвич-панели
4. Комплект крыльца с козырьком
5. Внешняя лестница
6. Внутренняя лестница
7. Дополнительные металлоконструкции
8. Внешняя стена
9. Внутренняя стена
10. Рама покрытия
11. Совмещенное перекрытие (рама основания + рама покрытия)
12. Рама основания
Подготовка строительного объекта Печать раздела
На этапе подготовки строительной площадки к установке блок-модуля или модульного здания необходимо:
1. Получить планировочное решение и схему опорных точек блок-модуля или модульного здания.
2. Проанализировать вопросы, связанные со скрытыми коммуникациями, расположенными в месте устройства фундамента на строительной площадке.
3. Выбрать оптимальный фундамент для обеспечения установки блок-модуля или модульного здания.
4. Осуществить приемку фундамента, контролировать устройство опорных точек блок-модулей в единой горизонтальной плоскости и размерность в соответствии со схемой.
Эффективность монтажа модульного здания качественно зависит от устройства фундамента.
Требования к строительному объекту
Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-модулей или модульных зданий, восприятию нагрузок от конструкции блок-модулей или модульного здания с учетом эксплуатационных нагрузок от оборудования, персонала, снеговых и других возможных нагрузок.
Способы монтажа Печать раздела
|
Монтаж на свайные фундаменты. |
 |

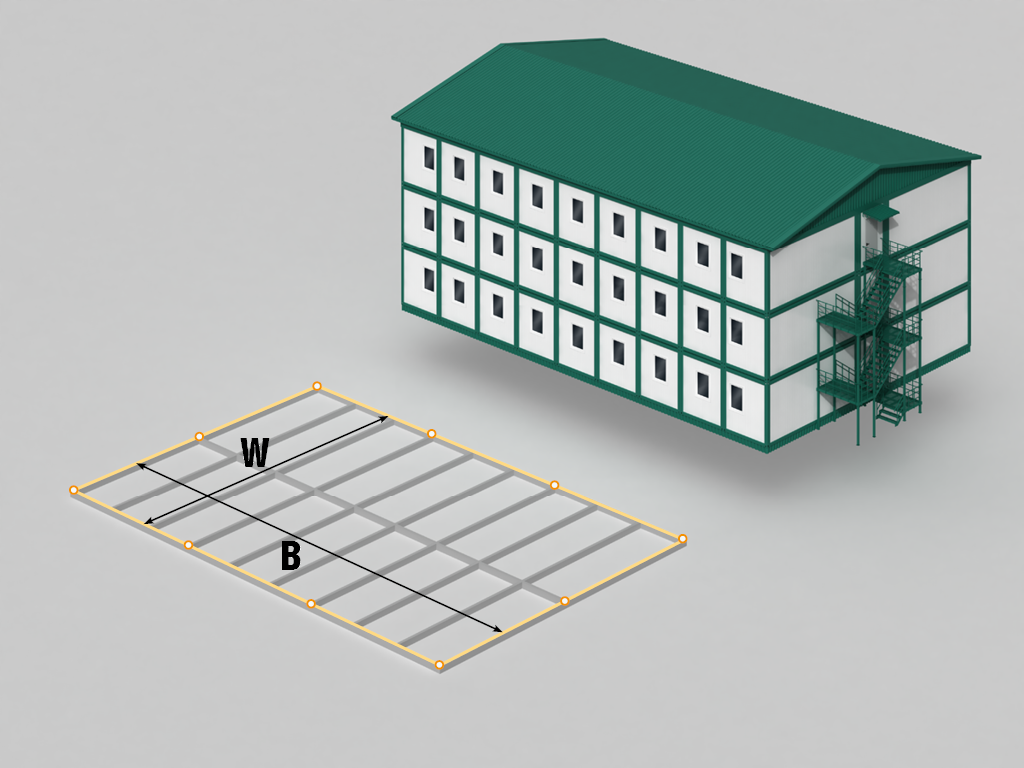

Монтаж на ленточные типы фундаментов. |
 |

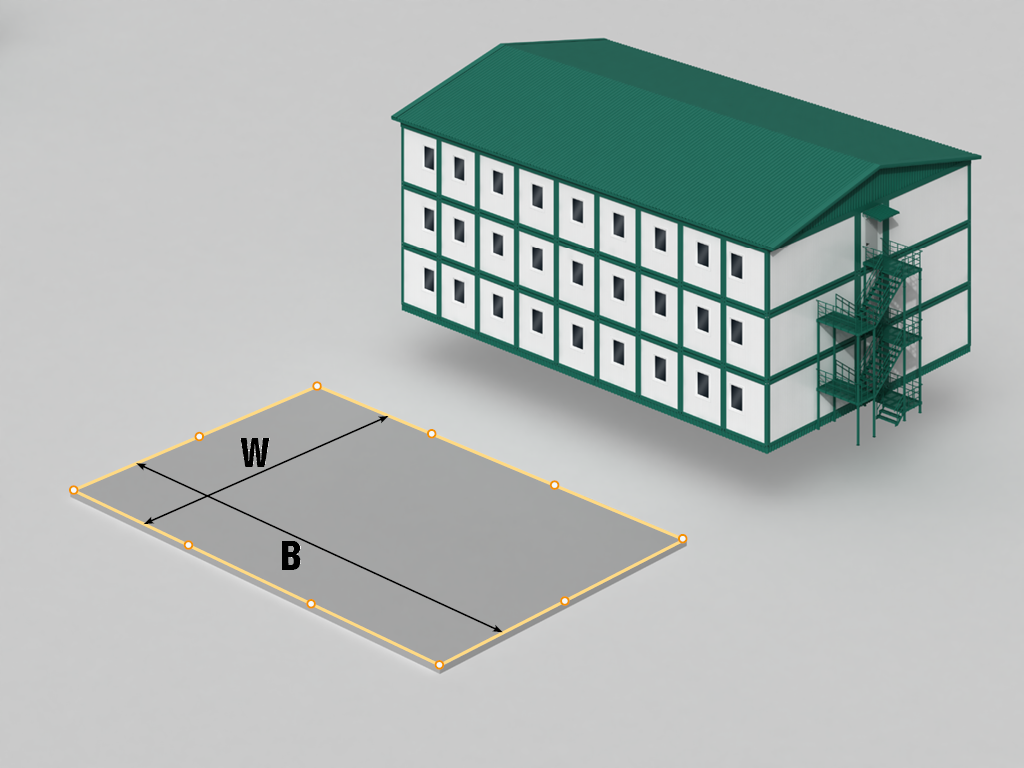

Монтаж на монолитные и плитные фундаменты. |
Стандартные конструктивные решения Печать раздела
 |
Фронтальное и торцевое соединение блок-модулей. |
 |
Комбинированное с модулем 4 880 × 2 435 мм. Вместо L может быть подставлен любой стандартный модуль. |
 |
Комбинированное с модулем 7 325 × 2 435 мм. Вместо L может быть подставлен любой стандартный модуль. |
 |
Комбинированное с модулями 4 880 × 2 435 мм и 7 325 × 2 435 мм. |
Базовая комплектация Печать раздела
 |
Для каждого типа рам блок-модуля разработан профиль со сложным сечением, который обеспечивает высокую несущую способность при оптимальной металлоемкости и реализует конcтруктивные решения по удобному соединению элементов конструкции в процессе сборки блок-модуля. |
 |
Угловая несущая стойка блок-модуля позволяет возводить здания высотой до 3-х этажей. |
 |
Угловой элемент рамы обеспечивает разъемное соединение конструкции. |
 |
Сэндвич-панели изготавливаются на современных автоматических линиях. |
| Фальцевые панели из стального листа в качестве покрытия кровли блок-модулей позволяют максимально гидроизолировать конструкцию. |
Дополнительная комплектация Печать раздела
 |
Дополнительная кровля устроена на сборно-разборном каркасе на основе балок требуемого сечения, стальных прогонах на основе профиля замкнутого сечения. Для покрытия кровли используется профильный лист собственного производства. |
 |
Оснащение блок-модулей и модульных зданий инженерными системами общего назначения. |
 |
Оснащение входных групп в здание конструкциями навесов, козырьков, пандусами, крыльцами. |
 |
Лестницы внешние на основе стальных конструкций. |
 |
Лестница внутри блок-модулей для доступа на вышерасположенные этажи на основе стальных конструкций. |
 |
Индивидуальные типы стальных конструкций для обеспечения функционала блок-модуля и модульного здания по техническому заданию. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Диапазон рабочих температур, °С | -50...+50 | |
| Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м² | Устанавливается СП 20.13330.2016 «Нагрузки и воздействия» | |
| Снеговая нагрузка, кг/м² | До 400 (в зависимости от типоразмеров рамы) | Нагрузка указана на раму покрытия блок-модуля, нагрузка может соответствовать региону использования по СП 20.13330.2016 «Нагрузки и воздействия» при установке дополнительных кровель |
| Снеговая нагрузка, кг/м² | Устанавливается СП 20.13330.2016 «Нагрузки и воздействия» | Нагрузка на дополнительную конструкцию кровли |
| Теплоизолятор | Минеральная плита 19–105 кг/м³ в зависимости от типа конструктивного элемента, пенополиуретан, пенополиизоцианурат | Дополнительно выполняет функцию звукоизолятора |
| Теплопроводность, Вт/м*°С | 0,042–0,045 | Минеральная плита |
| Теплопроводность, Вт/м*°С | 0,022–0,024 | Пенополиуретан, пенополиизоцианурат |
| Толщина, мм | 80; 100; 150; 200; 250*; 300* | Стандартная теплоизоляция рам и внешнего стенового ограждения (сэндвич-панелей) блок-модулей. * Толщина указана для рам |
| Толщина, мм | 80*; 100; 150 | Стандартная толщина звукоизолятора внутренненго стенового ограждения (сэндвич-панелей) блок-модулей. * Толщина указана для теплоизолятора пенополиуретан и пенополиизоцианурат |
| Сейсмическая стойкость по СП 14.13330.2014, баллы по MSK-64 | До 9 | При условии выполнения необходимых конструктивных мероприятий |
| Огнестойкость по СП 112.13330.2011 | II, III, IV | Приведены значения для стандартной конструкции, а также возможные значения при выполнении дополнительных мероприятий по защите конструкций |
| Класс конструктивной пожарной опасности по СП 112.13330.2011 | С0, С1 | Приведены значения для стандартной конструкции, а также возможные значения при выполнении дополнительных мероприятий по защите конструкций |
| Этажность | До 3 | |
| Срок службы, лет | 25 | Указан средний показатель |
| Ресурс, циклов | 5 | Указан ресурс сборно-разборности блок-модуля без потери качества |
Условия эксплуатации продукции Печать раздела
1. В процессе эксплуатации модульных зданий необходимо соблюдать условия эксплуатации отдельных компонентов: внешних стальных дверей, межкомнатных дверей, пластиковых окон, ограждающих конструкций, инженерных комуникаций. При эксплуатации данных конструкций необходимо руководствоваться инструкциями изготовителей.
2. Модульные здания могут эксплуатироваться при температурах от -50 до +50 °C и в любой климатической зоне.
3. В процессе эксплуатации модульных зданий необходимо выполнять техническое обслуживание не реже 1 раза в год, а также рекомендуется перед летним и зимним сезонами.
4. В процессе эксплуатации модульных зданий необходимо поддерживать рекомендуемую комнатную температуру и влажность, соблюдать чистоту и порядок в помещениях, в зимний период своевременно производить уборку снега с крыши и прилегающей к зданию территориии, выполнять плановые проверки систем пожаротушения и заземления.
5. При эксплуатации модульных зданий необходимо соблюдать правила пожарной безопасности.
6. В процессе эксплуатации запрещается вносить в конструкцию изменения, не согласованные с изготовителем, которые могут повлиять на условия эксплуатации модульного здания.
7. Разрешенная нагрузка на раму пола модульного здания из стандартных бытовых блок-модулей не должна превышать 200 кг на м², нагрузки на дополнительную кровлю модульного здания регламентируются проектной документацией.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Картонные листы укладываются на напольное финишное покрытия для его защиты. При упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Защитное покрытие комплектации блок-модуля и транспортного пакета |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Описание | Для доставки транспортных пакетов сложными маршрутами в труднодоступные регионы, а также при многочисленных перегрузках изделий в процессе логистики к месту монтажа изделия могут опционально быть упакованы в фанеру и деревянные ящики для высокой сохранности |
| Упаковка в контейнер | Характеристики упаковки |
|---|---|
| Описание | Комплектация блок-модулей, размещаемая в стандартном транспортном контейнере |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Описание | Упаковка комплектации представляет собой коробку стандартного размера |
| Состав | Коробка из трехслойного картона, стретч-пленка, скотч с логотипом |
| Длина, мм | 550 |
| Ширина, мм | 450 |
| Высота, мм | 300 |
| Упаковка в стретч - пленку | Характеристики упаковки |
|---|---|
| Описание | Покрытие лицевой поверхности стальных конструкций блок-модуля защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия |
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Описание | Деревянный каркас для транспотртировки дополнительных стальных конструкций модульных зданий (доп. крыши, крылец, козырьков, лестниц и прочих) |
Гарантийные обязательства Печать раздела
Гарантийный срок исчисляется с первого дня ввода здания в эксплуатацию, независимо от числа последующих передислокаций, и составляет 12 месяцев.
Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
- наименование организации, в которой эксплуатируется здание, ее почтовый адрес;
- дату получения здания от завода-изготовителя;
- характер повреждения и условия, при которых оно произошло;
- заключение комиссии с участием представителя заинтересованной стороны.
Чертежи Печать раздела
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по монтажу блок-модулей и модульных зданий |
