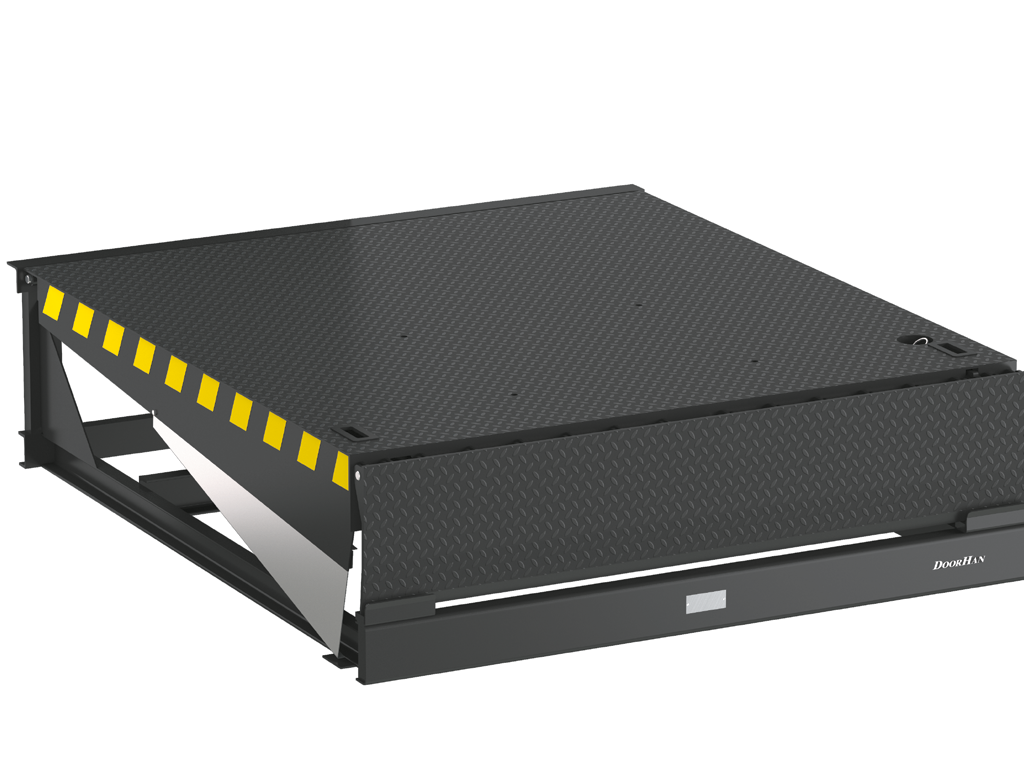

Платформа уравнительная механическая серии MODL

ТИП ПРОДУКЦИИ: Стандартный
Механическая уравнительная платформа серии MODL не требует подведения электропитания, поэтому может использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу. Механическая платформа поднимается вручную силой двух человек, при этом аппарель, поворачиваясь, открывается автоматически.

Механическая уравнительная платформа серии MODL

Видео
Вебинар 7. Уравнительные платформы и герметизаторы проема
О продукте
Зона применения Печать раздела
Преимущества Печать раздела
Универсальность
Может использоваться в случаях, когда нет возможности подвести электричество.
Продуманная конструкция
Опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении.
Легкость управления
Легко управляется силами двух человек.
Элементы безопасности конструкции
Боковые шторки предотвращают попадание ног персонала в щель между платформой и приямком во время работы.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Цветовые решения по карте RAL
RAL 9005 (черный, стандартный цвет)
RAL 5005 (синий, стандартный цвет )
Нестандартный цвет по карте RAL (наценка)
Таблица размеров Печать раздела
Параметр Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 500
Ширина уравнительной платформы, мм 1 800 / 2 000
Конструкция Печать раздела
1. Механизмы демпфирования аппарели
2. Боковые шторки безопасности
3. Аппарель
4. Механизмы балансировки платформы
5. Механизмы открытия аппарели
6. Крышка платформы
7. Ферма
8. Сигнальная желто-черная полоса
9. Ручки подъема платформы
10. Цепной привод управления аппарелью

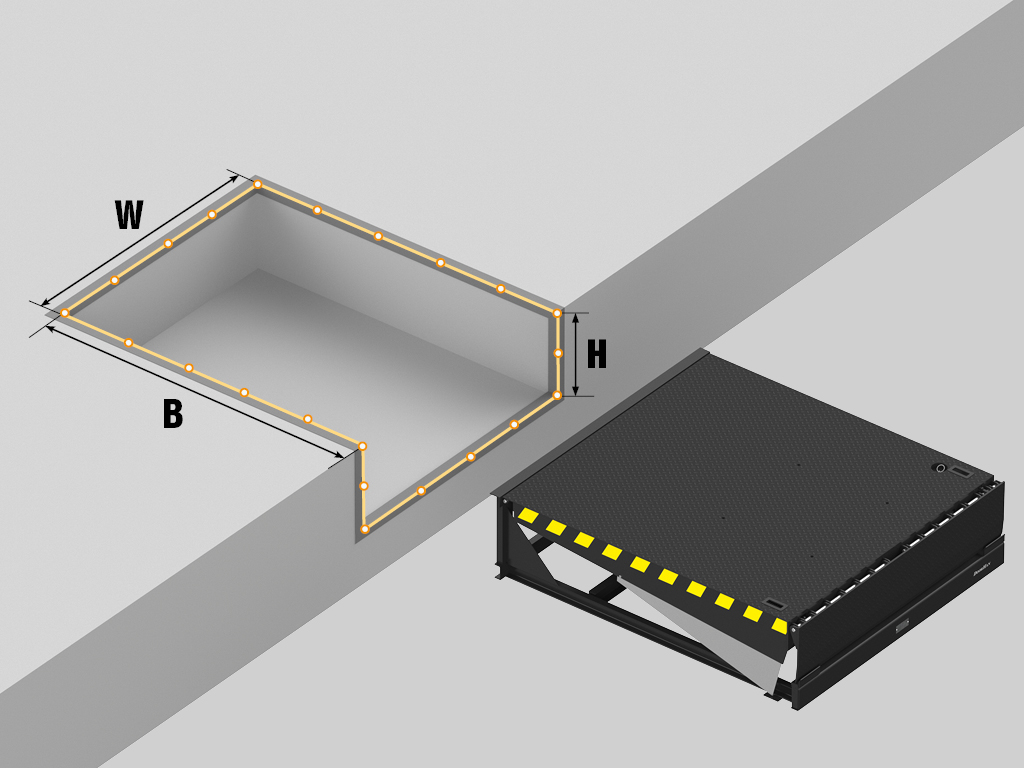

Подготовка строительного объекта Печать раздела
W — ширина приямка.
H — высота приямка.
B — глубина приямка.
Требования к строительному объекту
Подготовка приямка. Приямок для платформы готовится строго в соответствии с чертежами, которые предоставляет изготовитель.
Способы монтажа Печать раздела
Встроенный монтаж.
Подвесной монтаж.
Стандартные конструктивные решения Печать раздела
Стандартная аппарель 400 мм.
Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.
Клинообразная аппарель.
Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.
Аппарель без подгиба.
Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. В случае использования погрузчиков с низким и очень низким клиренсом.
Базовая комплектация Печать раздела
Уравнительная платформа.
Уплотнитель боковой.
Дополнительная комплектация Печать раздела
Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами — на анкерных болтах и с помощью бетонирования.
Ограждения устанавливаются внутри здания и предназначены для защиты стен здания от повреждения автопогрузчиком. Они обеспечивают правильное и безопасное движение автопогрузчика по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, кроме того они могут иметь произвольную форму и быть изготовлены по эскизам заказчика. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.
Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.
Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».
Светодиодный светильник с кронштейном для освещения дока.
Шторка для ниши под гидроборт.
Технические характеристики Печать раздела
Параметр Значение Примечание
Длина, мм 2 500
Ширина, мм 1 800 / 2 000
Вес изделия, кг 850
Допустимая нагрузка, кг (кН) 6 000 (60)
Максимальная точечная нагрузка, Н/мм² 1,3 Верхний лист 6 мм
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С -30...+50
Условия эксплуатации продукции Печать раздела
1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
7. Для стандартных погрузчиков c надувными колесами и ручных гидравлических тележек допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности механической уравнительной платформы производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.
Дополнительное описание Печать раздела
1. Оборудование для подъема и монтажа:
- вилочный погрузчик (минимальная грузоподъемность — 35 кН, длина вил — не менее 2 000 мм);
- подъемный кран (минимальная грузоподъемность — 20 кН).
2. Оборудование для установки:
- сварочный аппарат (5–200 А) или аналогичный;
- электроды для сварки 3 мм.
Чертежи Печать раздела
Платформа уравнительная механическая встроенного типа серии MODLE
Платформа уравнительная механическая подвесного типа серии MODLS
Схема подготовки приямка MODLE (без встроенного лифта)
Схема подготовки приямка MODLE (с встроенным лифтом)
Схема подготовки приямка MODLS
Схема распределения нагрузок на приямки
Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110
Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205
Опросный лист для замены аппарели
Направляющие для колес
Схема установки направляющих для колес
Паспорта и сертификаты Печать раздела
Сертификат соответствия (перегрузочное оборудование)
Паспорт на механическую уравнительную платформу
Инструкции Печать раздела
Платформа уравнительная механическая
Особенности
Может использоваться в случаях, когда нет возможности подвести электричество.
Опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении.
Легко управляется силами двух человек.
Боковые шторки безопасности предотвращают попадание ног персонала в щель между платформой и приямком во время работы.
Основные технические характеристики
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН), мм 2 500
Ширина, мм 1 800, 2 000
