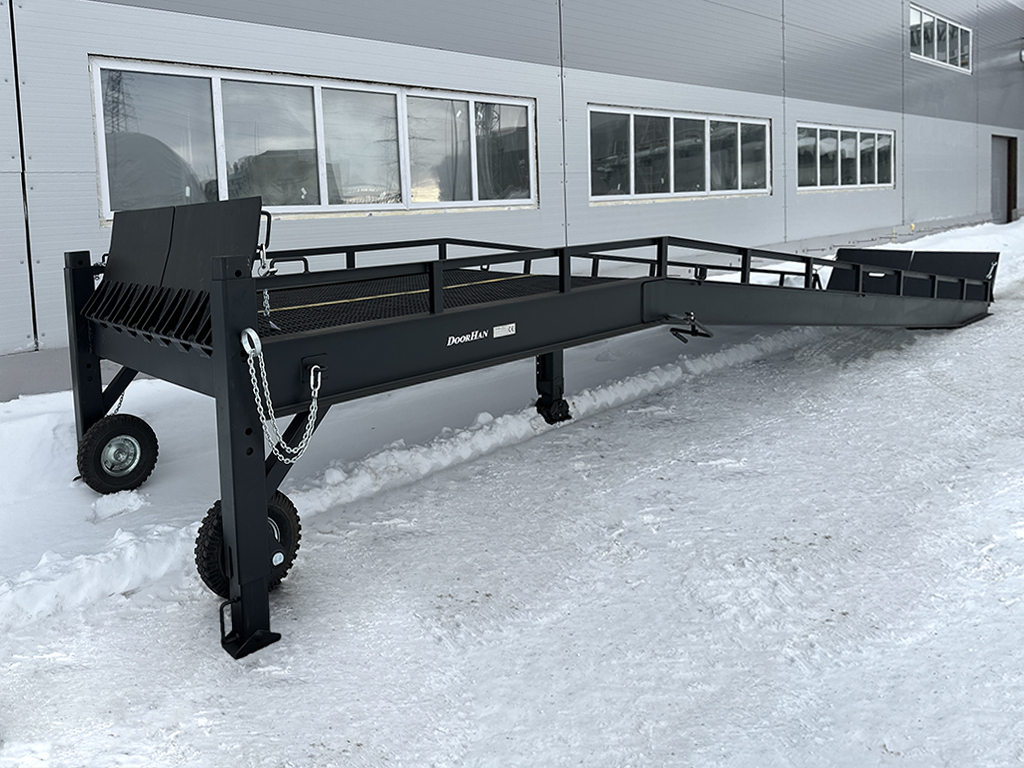

Рампа мобильная без опоры на кузов автомобиля серии RMFS

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.

Рампа мобильная без опоры на кузов автомобиля

Зона применения Печать раздела
Складские комплексы
Преимущества Печать раздела
Цвета
RAL 5005 синий
RAL 9005 черный
Таблица размеров Печать раздела
Параметр Показатель
Длина конструкции, м 12,375
Ширина конструкции, м 2,2
Ширина проезжей части рампы мобильной, м 1,9
Конструкция Печать раздела
1. Настил проезжей части
2. Аппарель нижняя поворотная
3. Аппарель верхняя поворотная
4. Опора, регулируемая по высоте
5. Колесо
Стандартные конструктивные решения Печать раздела

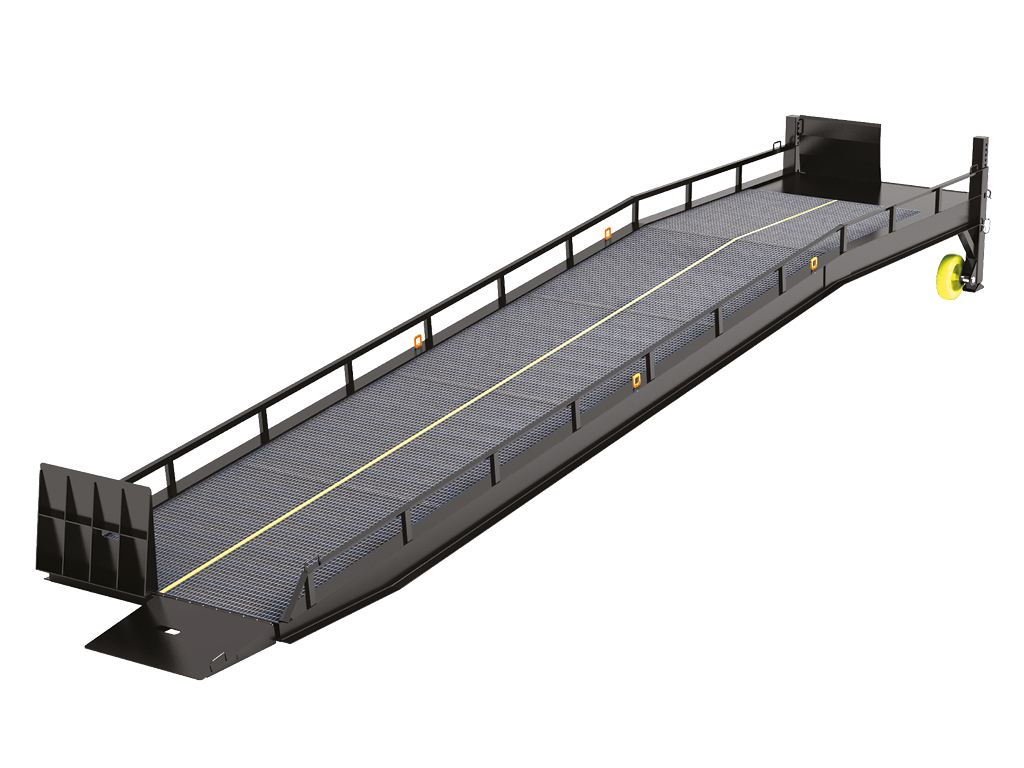

Рампа мобильная без опоры на кузов автомобиля
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 12 375
B, мм Ширина 2 200
b1, мм Рабочий диапазон, вверх 1 700
b2, мм Рабочий диапазон, вниз 1 100
Базовая комплектация Печать раздела
Рампа мобильная без опоры на кузов автомобиля
Технические характеристики Печать раздела
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 на заказ - 6,5
Количество подъемных цилиндров, шт 2 для рампы с гидравлическим приводом
Мощность, Вт 1 500 электропривода гидравлического насоса (электрогидравлическая мобильная рампа)
Напряжение питания, В 380
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость низкотемпературное масло STATOIL Hydraulic 131 или аналогичная
Вес изделия, кг 2 975
Диапазон рабочих температур, °С -20...+50
Условия эксплуатации продукции Печать раздела
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности рампы мобильной без опоры на кузов автомобиля производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Дополнительное описание Печать раздела
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Паспорта и сертификаты Печать раздела
Сертификат соответствия (перегрузочное оборудование)
Сертификат соответствия (блоки управления перегрузочных систем)
Сертификат соответствия № 151299202
Паспорт на мобильную рампу без опоры на кузов автомобиля
Инструкции Печать раздела
Рампа мобильная без опоры на кузов автомобиля
Блок управления мобильной рампой MRCU
