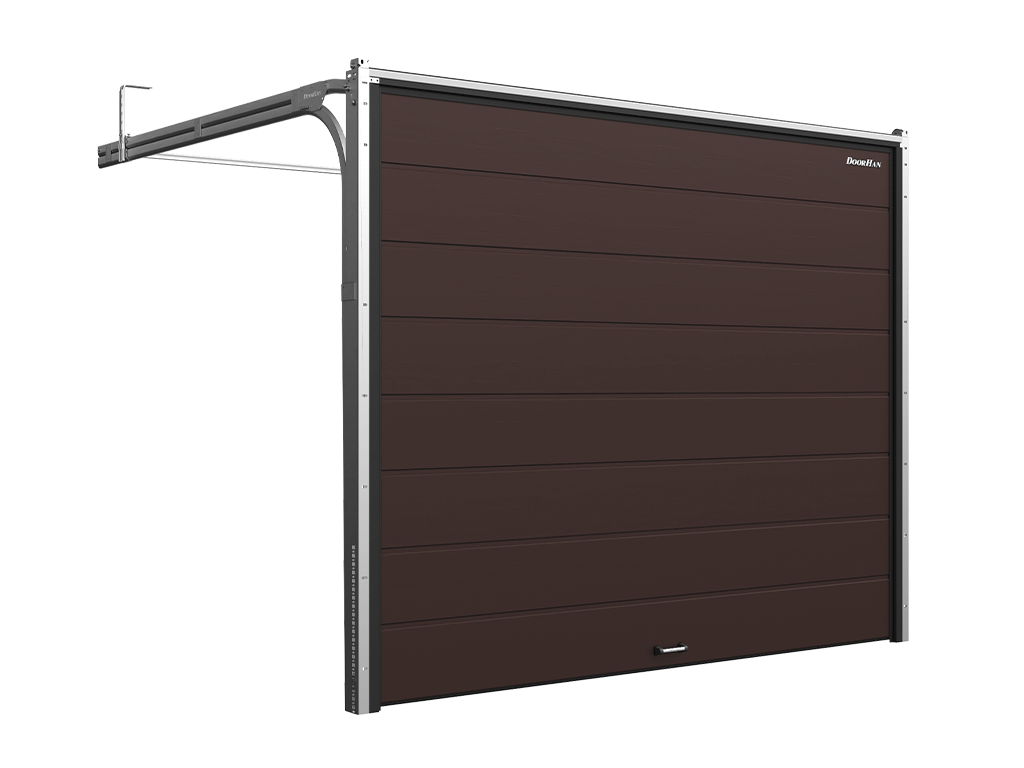

Гаражные секционные ворота из стальных сэндвич-панелей с пружинами растяжения RSD01BIW

ТИП ПРОДУКЦИИ: Стандартный
Секционные ворота RSD01 предназначены для перекрытия въездных проемов в гаражных и технических помещениях. Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). В качестве балансировочного механизма полотна используются пружины растяжения. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.

Видео
Воплощение комфорта и безопасности
Испытание ручки секционных ворот
Вебинар 1. Секционные ворота
Вебинар 2. Особенности конструкции
Обзор основных моделей
Краш-тест стекла секционных ворот
Зона применения Печать раздела
Преимущества Печать раздела
Теплоэффективность
Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
Разнообразие исполнения
Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнеских решений.
Полностью российское производство
Ворота полностью изготовлены в России на собственных заводах концерна DoorHan с учетом особенностей российских условий эксплуатации.
Соответствие ГОСТ
Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31174-2017, «Ворота металлические».
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн панелей
Доска
Горизонтальная полоса
Широкая центральная полоса
Филенка
Волна
Горизонтальная полоса (внутренняя сторона панели)
Тип поверхности
Под дерево (внешняя)
Stucco (внутренняя)
Цвета лицевых поверхностей панелей
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 7016 («мороз», наценка)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (коричнево-красный)
RAL 8017 («мороз», наценка)
RAL 7024 (графит)
Золотой дуб (наценка)
Венге (наценка)
Нестандартный цвет по карте RAL (наценка)
Таблица размеров Печать раздела
Параметр Показатель
Высота проема, мм 1 800—3 000
Ширина проема, мм 2 000—3 500
Притолока, мм От 100
Пристенки, мм От 100
Размеры проема Печать раздела

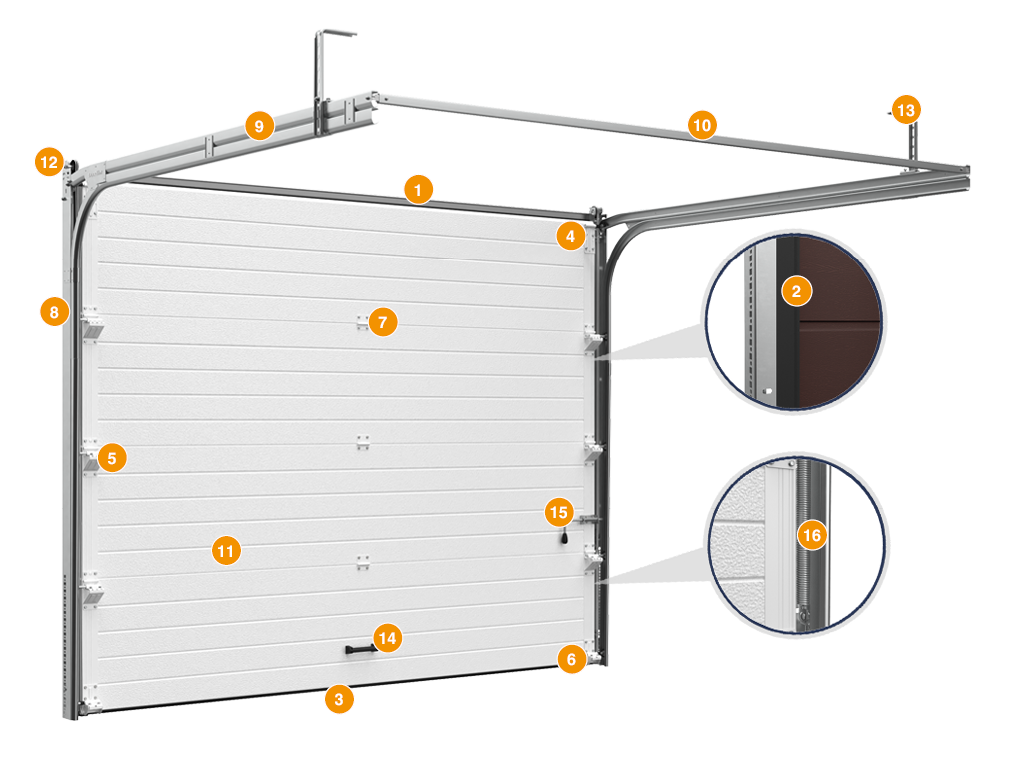

Конструкция Печать раздела

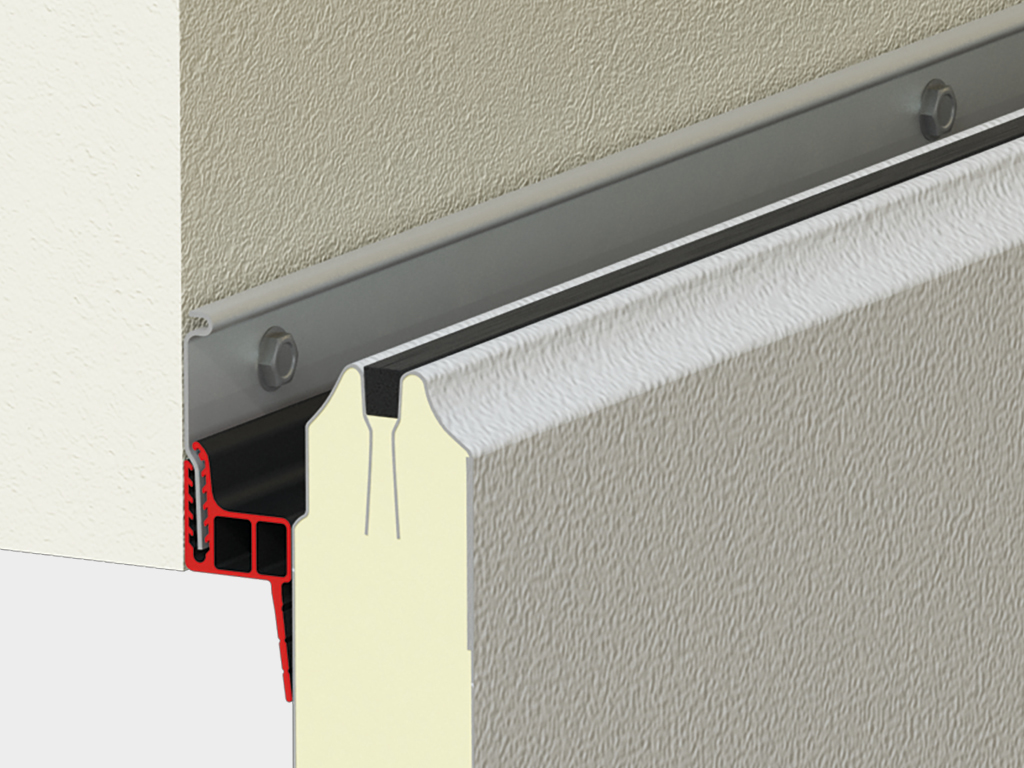

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители

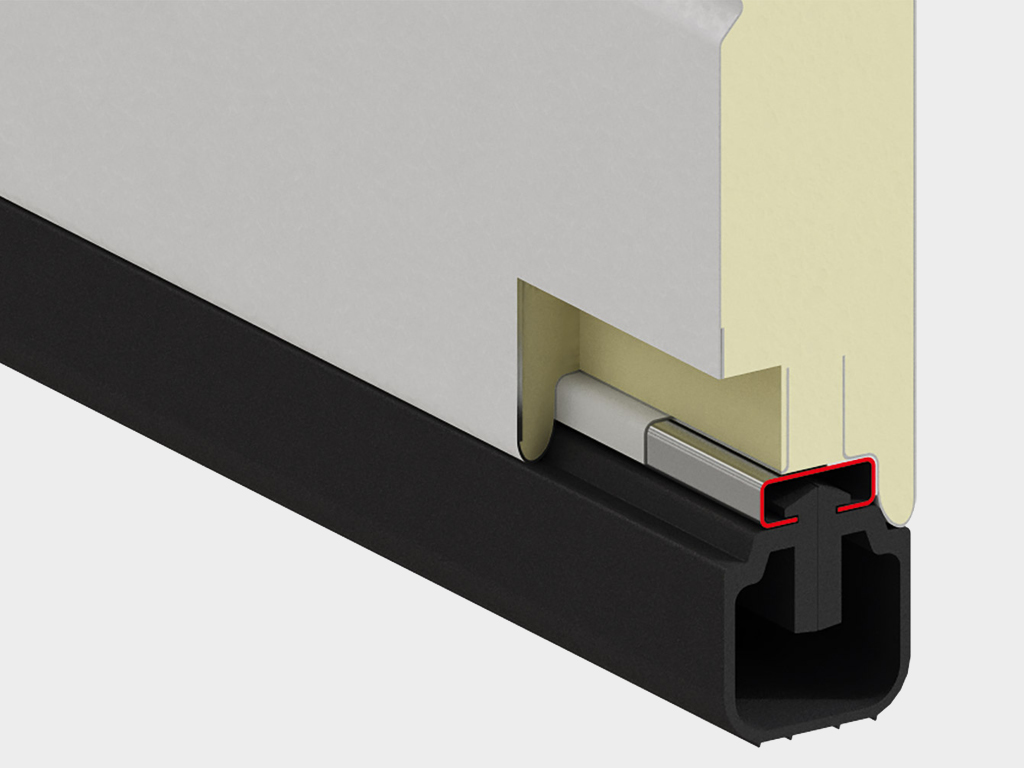

3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения

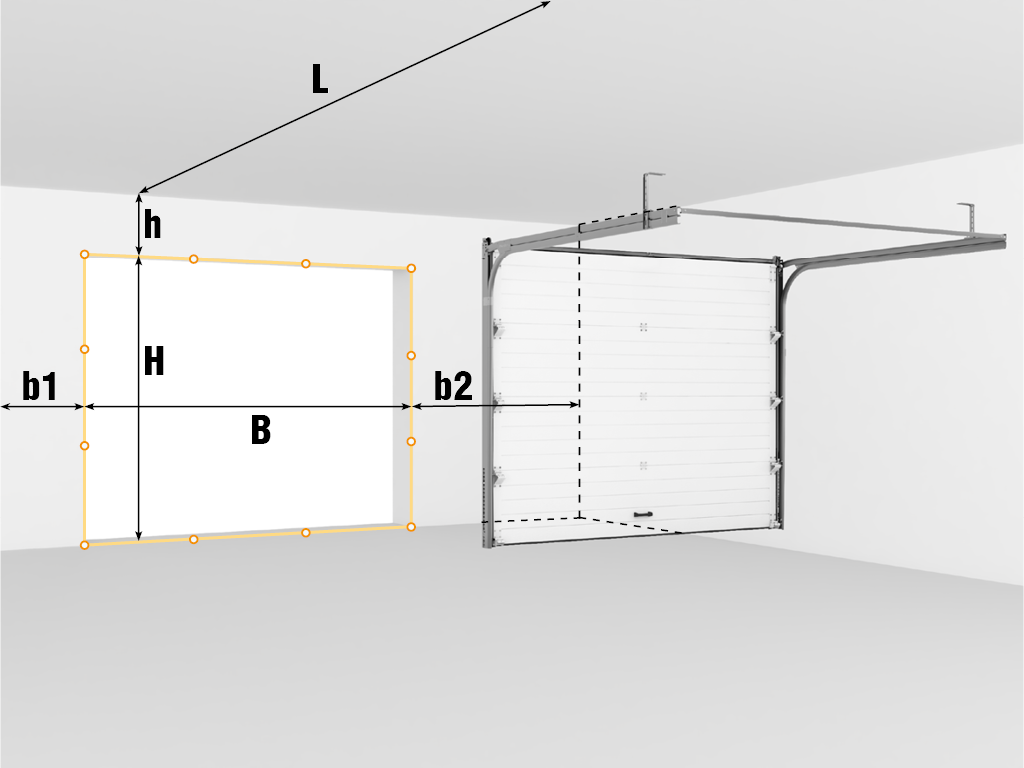

Подготовка строительного объекта Печать раздела
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 100 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа Печать раздела

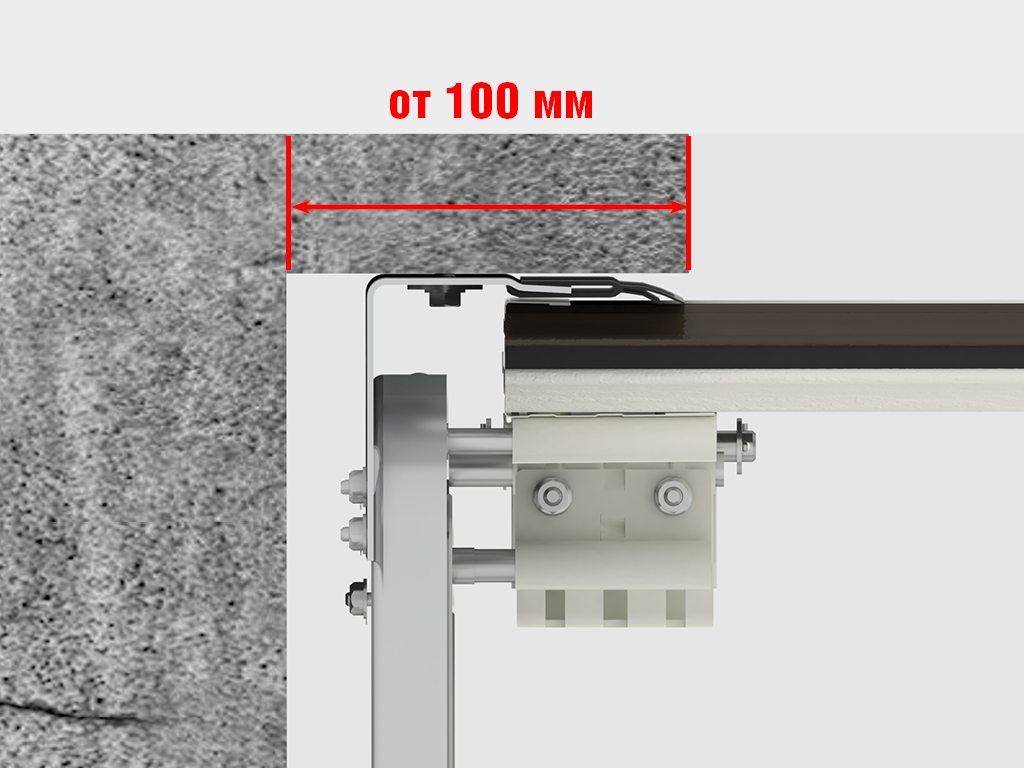

Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

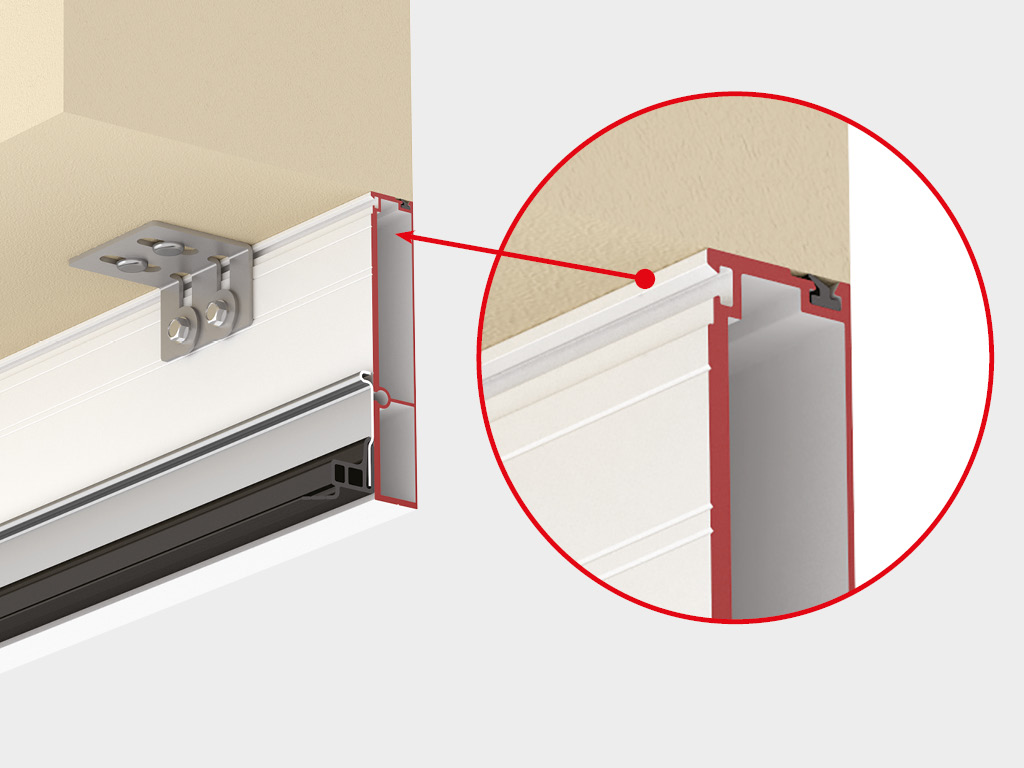

Встроенный монтаж встык (при отсутствии пристенков): несущий наличник устанавливается на проем встык. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет эстетичный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).

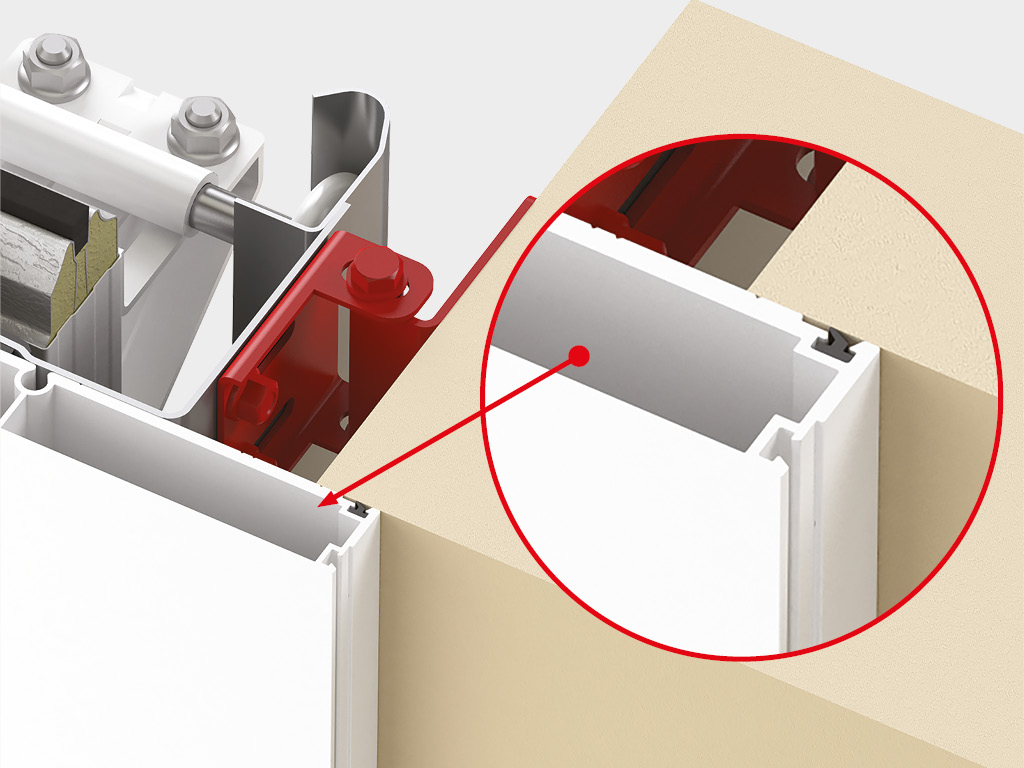

Встроенный монтаж внахлест (при отсутствии пристенков): несущий наличник устанавливается на проем внахлест (20 мм). На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет привлекательный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).
Стандартные конструктивные решения Печать раздела

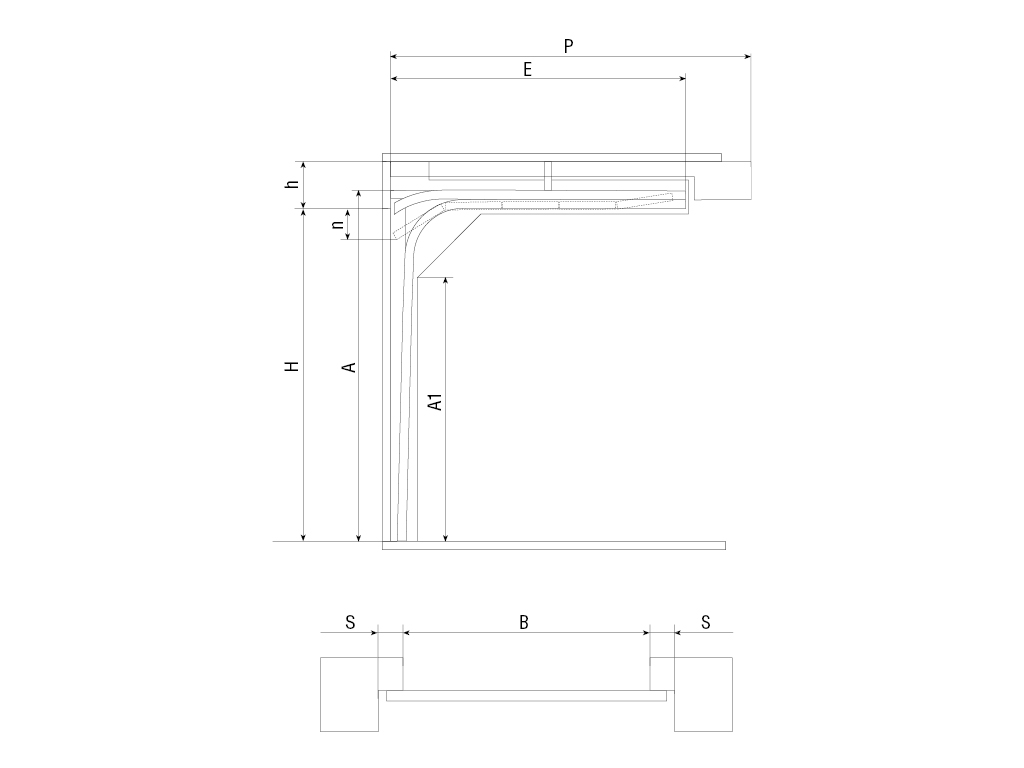

Низкий подъем (пружины растяжения).
Параметры: низкий подъем (пружины растяжения)
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 100; (h ≥ 130 при использовании потолочного привода)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
A1, мм Высота вертикальной направляющей А - 552
E, мм Длина горизонтальных направляющих Н + 440
S, мм Минимальное боковое пространство 100
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 230 (без привода); 40–60 (с потолочным приводом)
Базовая комплектация Печать раздела

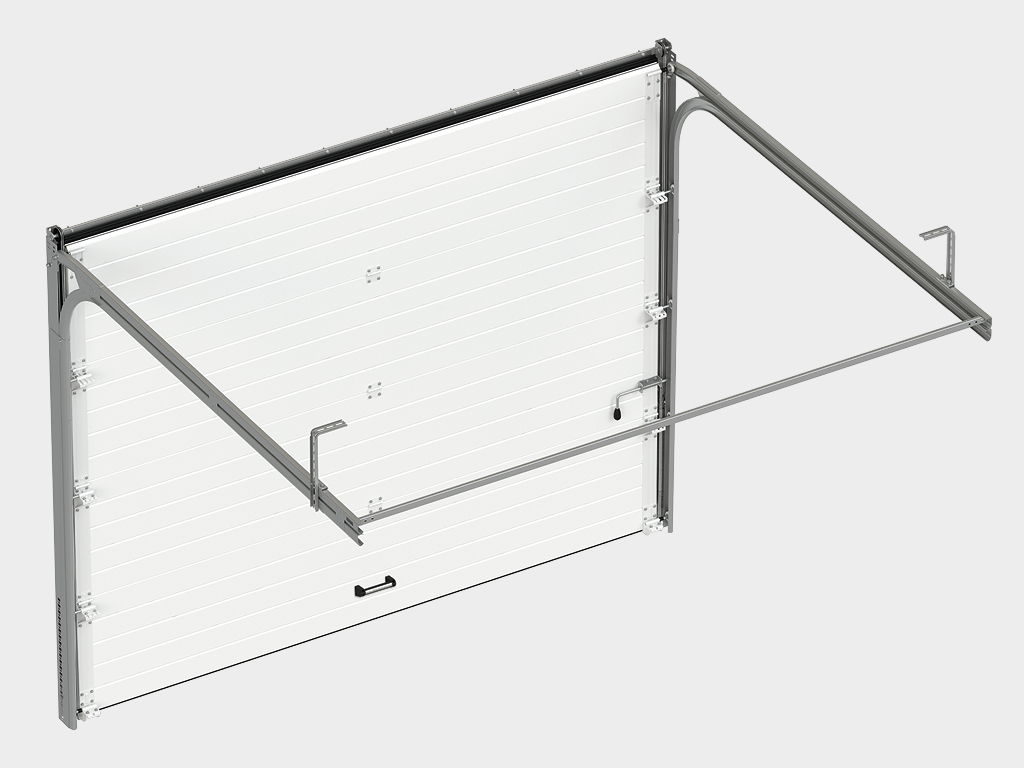

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

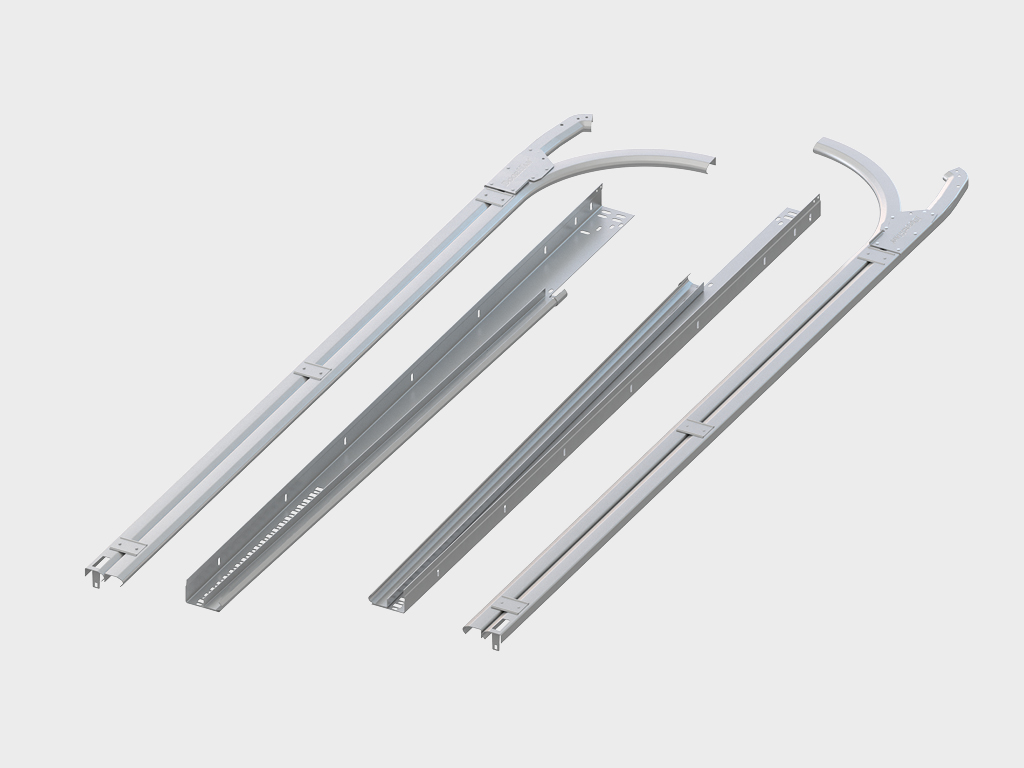

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

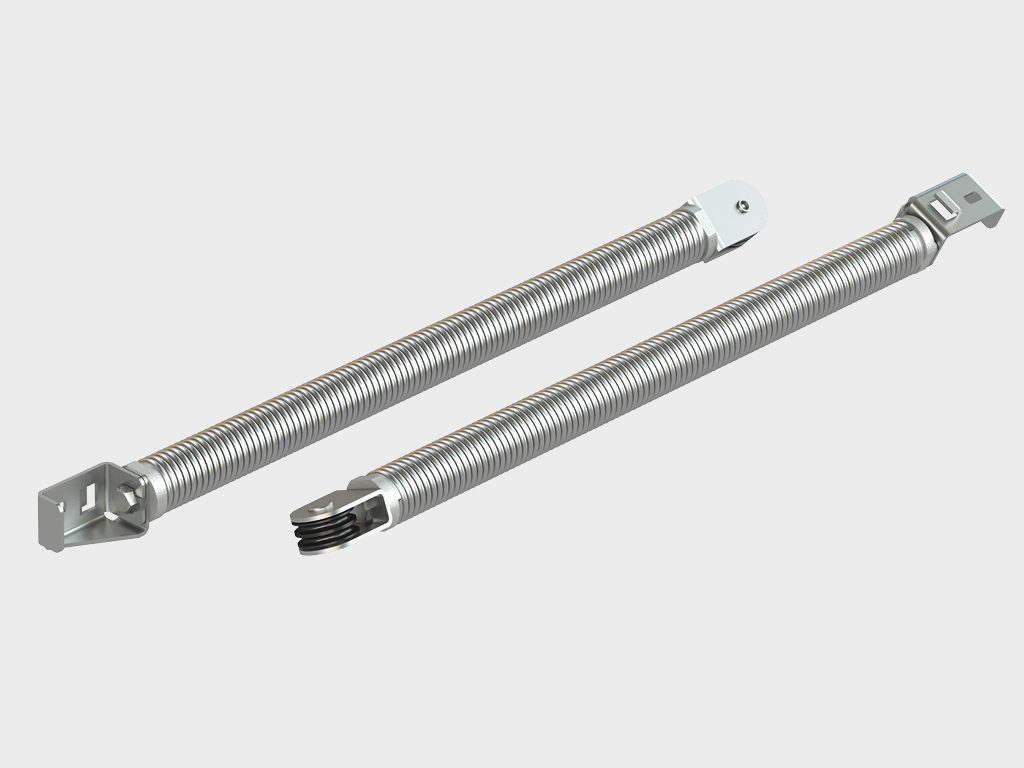

Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.
Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.

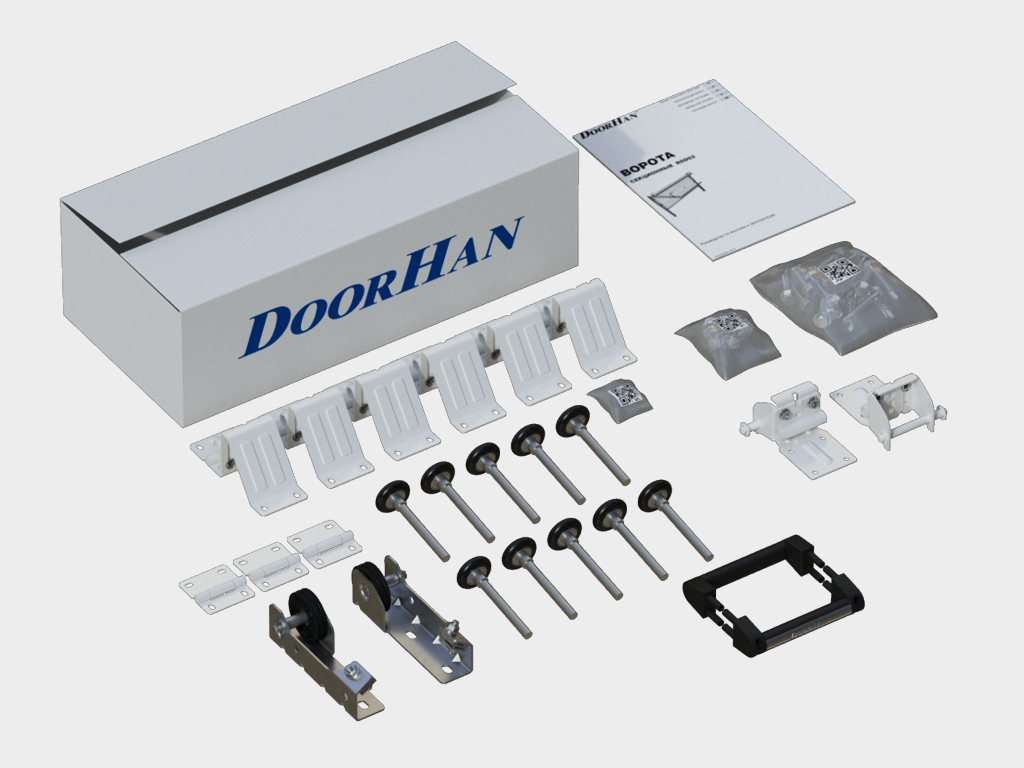

Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.
Дополнительная комплектация Печать раздела
Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
Технические характеристики Печать раздела
Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) 1,13 (А) Значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 11,6 Точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Условия эксплуатации продукции Печать раздела
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
Упаковка Печать раздела
Упаковка в картон Характеристики упаковки
Описание Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав Картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм 500–800
Высота, мм 300–500
Длина, мм 2 100–3 600
Вес брутто, кг До 100
Количество в упаковке, шт. Упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией
Гарантийные обязательства Печать раздела
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
Дополнительное описание Печать раздела
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Чертежи Печать раздела
Секционные ворота с пружинами растяжения RSD01
Окантовка проема секционных ворот серии RSD01
Формирование проема секционных ворот серии RSD01
Паспорта и сертификаты Печать раздела
Паспорт «Гаражные секционные ворота»
Сертификат соответствия «Ворота для зданий и сооружений»
Сертификат соответствия «Изделия комплектующие для ворот»
Сертификат соответствия «Сэндвич-панели»
Сертификат соответствия «Ворота секционные металлические» (Беларусь)
Экспертное заключение, соответствие СанПиН
Инструкции Печать раздела
Инструкция по монтажу и эксплуатации секционных ворот RSD01
Новинки Печать раздела
Новые цвета сэндвич-панелей — RAL 8017 и RAL 7016 с матовой поверхностью с эффектом «мороз».
Уникальный теплый контур ворот на базе многокамерных уплотнителей — снижение теплопотерь помещения, предотвращение промерзания.
Полностью терморазделенное полотно — теплый нижний профиль, теплая панель.
Многоступенчатый комплекс безопасности ворот — система двойного троса, система «пружина в пружине».
Портфолио реализованных объектов Печать раздела

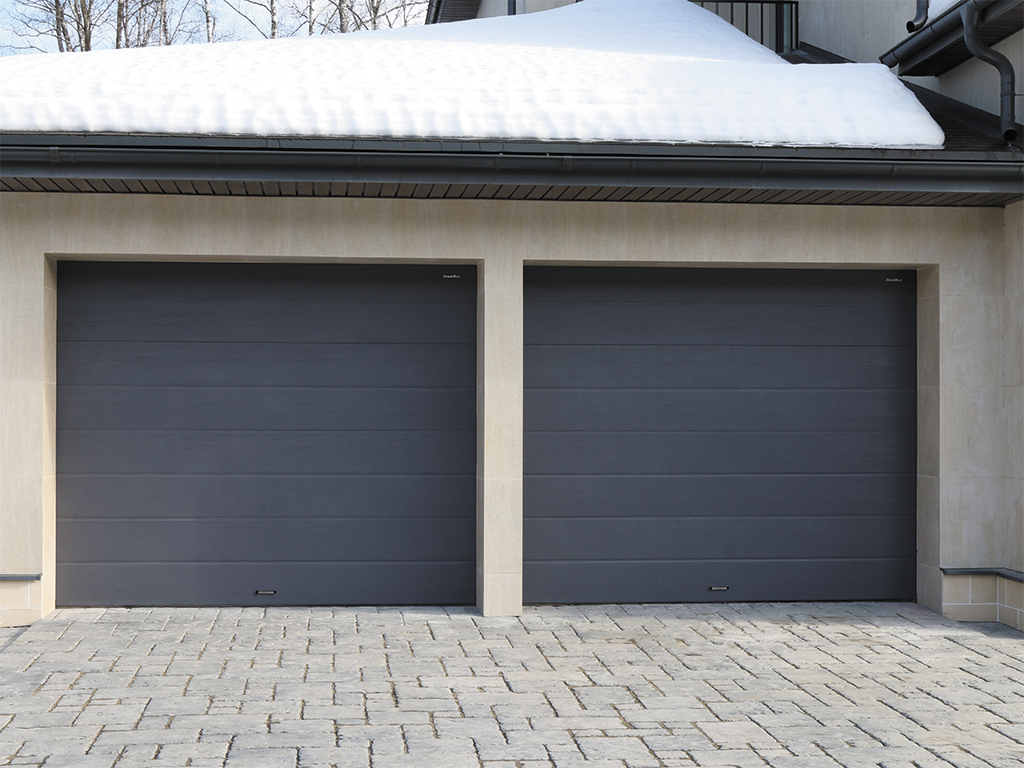

Гаражные секционные ворота RSD01, дизайн — «широкая полоса»

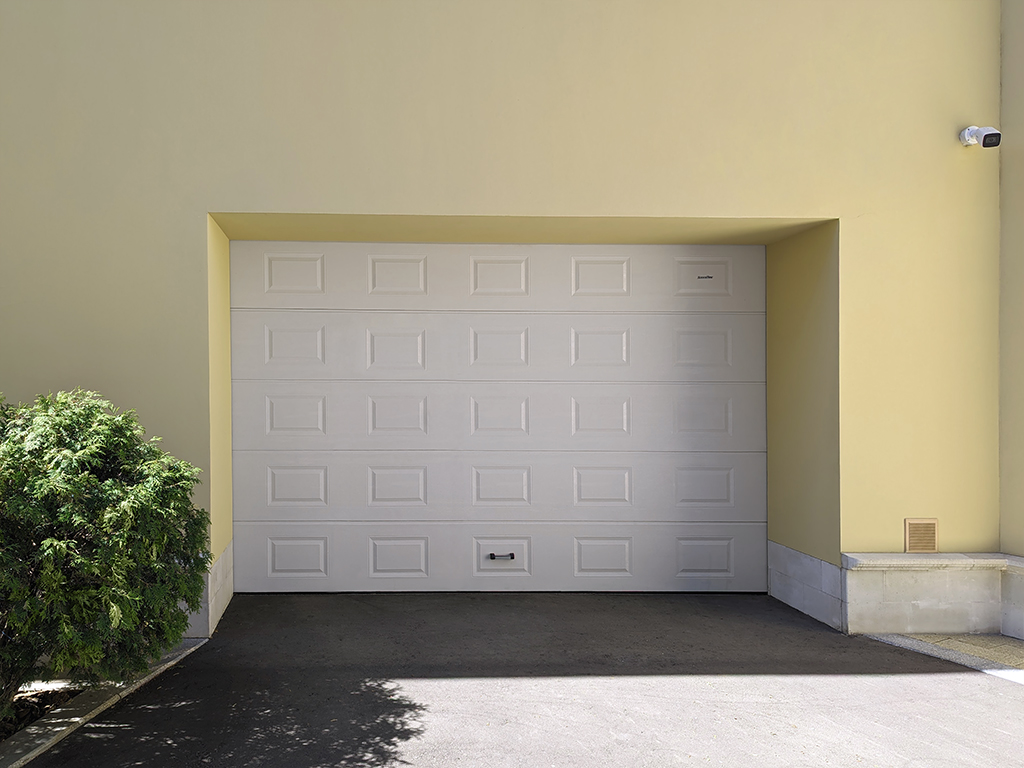

Гаражные секционные ворота RSD01, дизайн — «филенка»

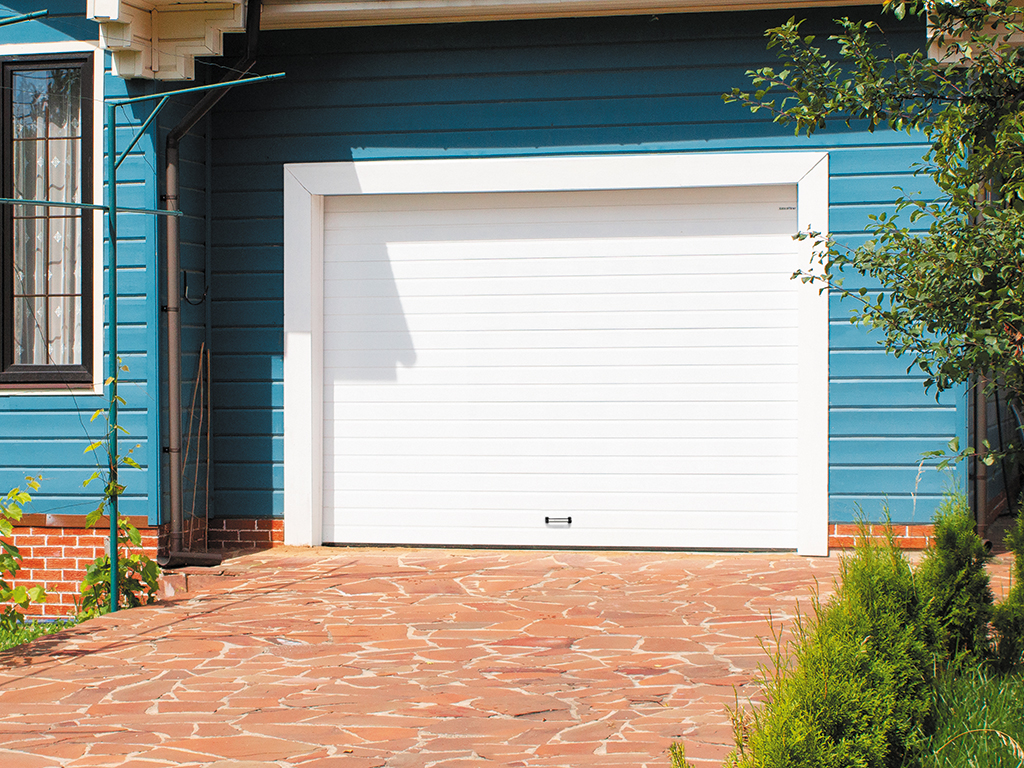

Гаражные секционные ворота RSD01, дизайн — «широкая полоса»

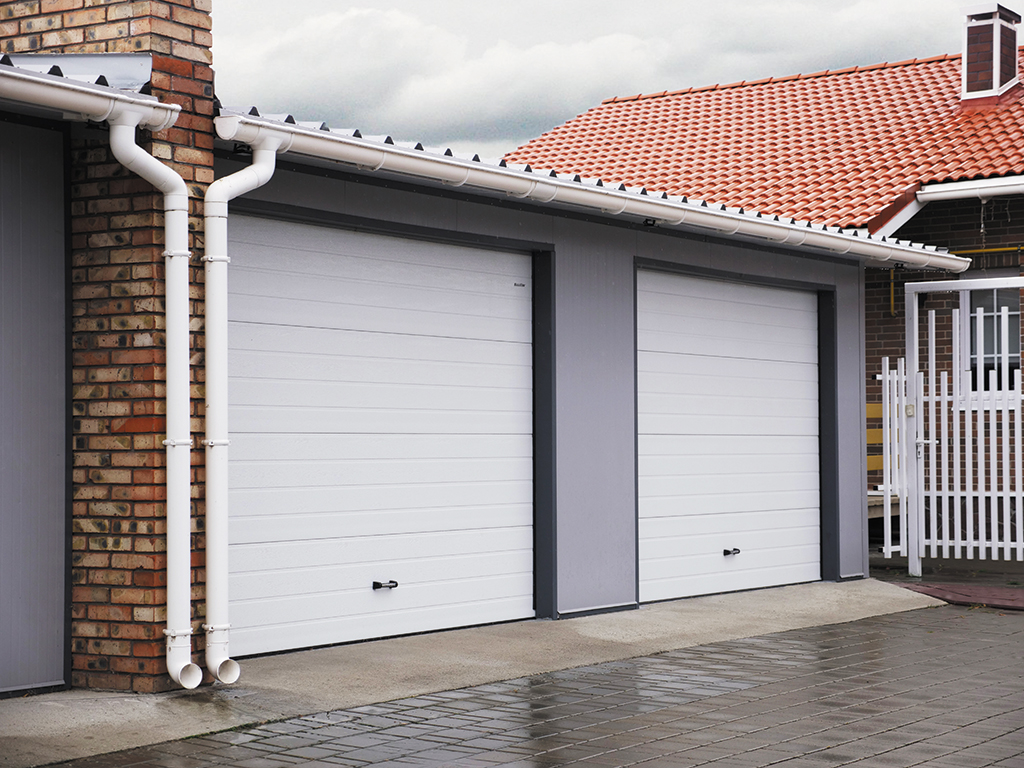

Гаражные секционные ворота RSD01, дизайн — «доска»
Особенности
Теплые ворота — отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением.

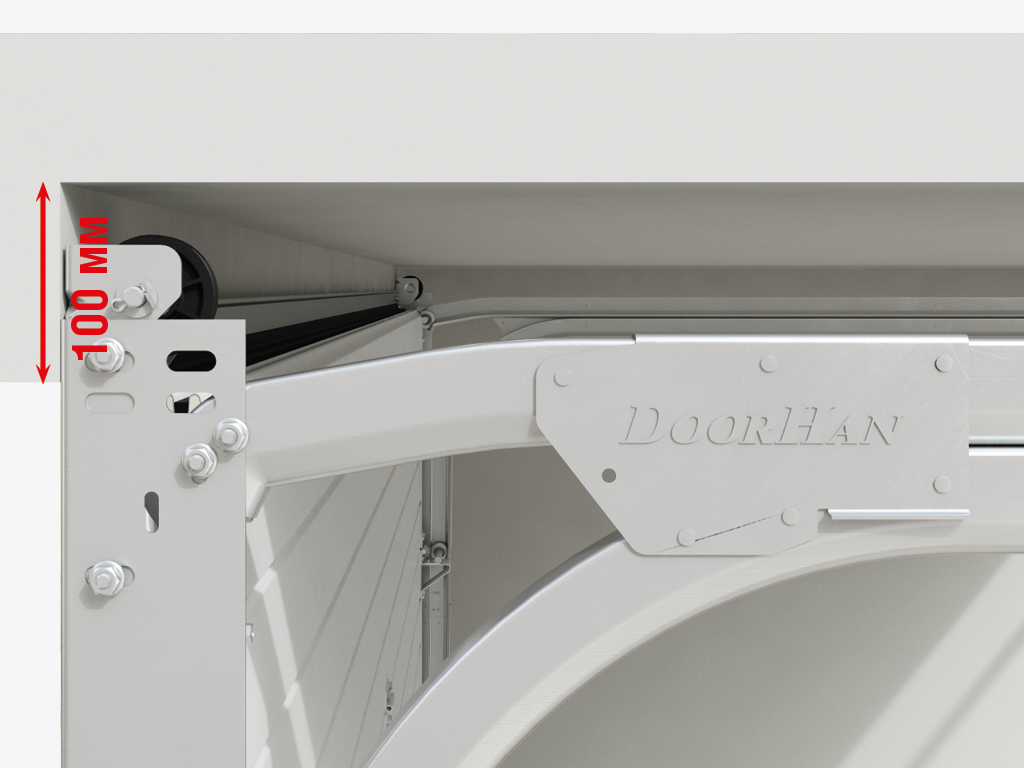

Минимальные требования к проему — возможность установки конструкции ворот практически в любое помещение.
Системы «двойная пружина» и «двойной трос» гарантируют безопасность эксплуатации ворот.
Все элементы конструкции оцинкованы или окрашены с предварительной оцинковкой. Это обеспечивает надежную защиту от коррозии и увеличивает срок эксплуатации ворот.
Основные технические характеристики
Количество циклов Не менее 25 000
Высота проема, мм 1 800–3 000
Ширина проема, мм 2 000–3 500
Притолока, мм От 100
Пристенки, мм От 100
Официальный сайт МК - DoorHan
МЕЖДУНАРОДНЫЙ КОНЦЕРН, 1994-2025
Оформить заказ

ПОКУПАТЕЛЯМ
  • Промышленное строительство
  • Частное строительство
  • Гаражи
  • Промышленное оборудование
  • Ворота, роллеты, автоматика
  • Найти дилера в регионе
  • Проверить дилера
  • Горячее цинкование
  • Мобильная система управления автоматикой
  • Каркасные дома
  • Хозблоки
ДИЛЕРАМ
  • Партнёрские программы
  • Вход в личный кабинет
  • Каталог комплектации
  • Инструкции и сертификаты
  • Как стать партнёром
АРЕНДАТОРАМ
  • Аренда складов
  • Строительство технопарков
ОБРАТНАЯ СВЯЗЬ
  • Задать вопрос
  • Оформить заказ
  • Письмо директору
  • Карьера для сотрудников
  • Предложить доработку
  • Качество продукции
О КОНЦЕРНЕ
  • Отзывы
  • Заводы
  • Вакансии
ПЕЧАТНАЯ ПРОДУКЦИЯ
  • Печатная продукция
  • Ассортимент 2025
КОНТАКТЫ
8 800 200-22-08
(служба поддержки)
  • ВКонтакте
  • Telegram
  • RuTube
  • Однокласники
  • Схема проезда для большегрузных машин
  • Главный офис: 143002, Московская обл., г. Одинцово, с. Акулово, ул. Новая, д. 120, стр. 1, оф. 529
  • Карта сайта
ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ
  • Условия использования сайта
  • Политика конфиденциальности
  • Соглашение на обработку персональных данных
