Гаражные секционные ворота из алюминиевых сэндвич-панелей с октагональным валом RSD02LUX
ТИП ПРОДУКЦИИ: Стандартный
Секционные ворота RSD02LUX представляют собой модификацию хорошо зарекомендовавших себя ворот RSD01LUX с одной отличительной особенностью — балансировочным механизмом и экономичным автоматическим приводом, размещенными внутри вала, что позволяет сэкономить пространство в гараже. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже.
Зона применения Печать раздела
Преимущества Печать раздела
Теплоэффективность
Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
Коррозионная стойкость
Стойкая к негативным воздействиям алюминиевая сэндвич-панель с полиэфирным покрытием обеспечивает коррозионную стойкость и прочность полотна ворот.
Усовершенствованный механизм балансировки ворот

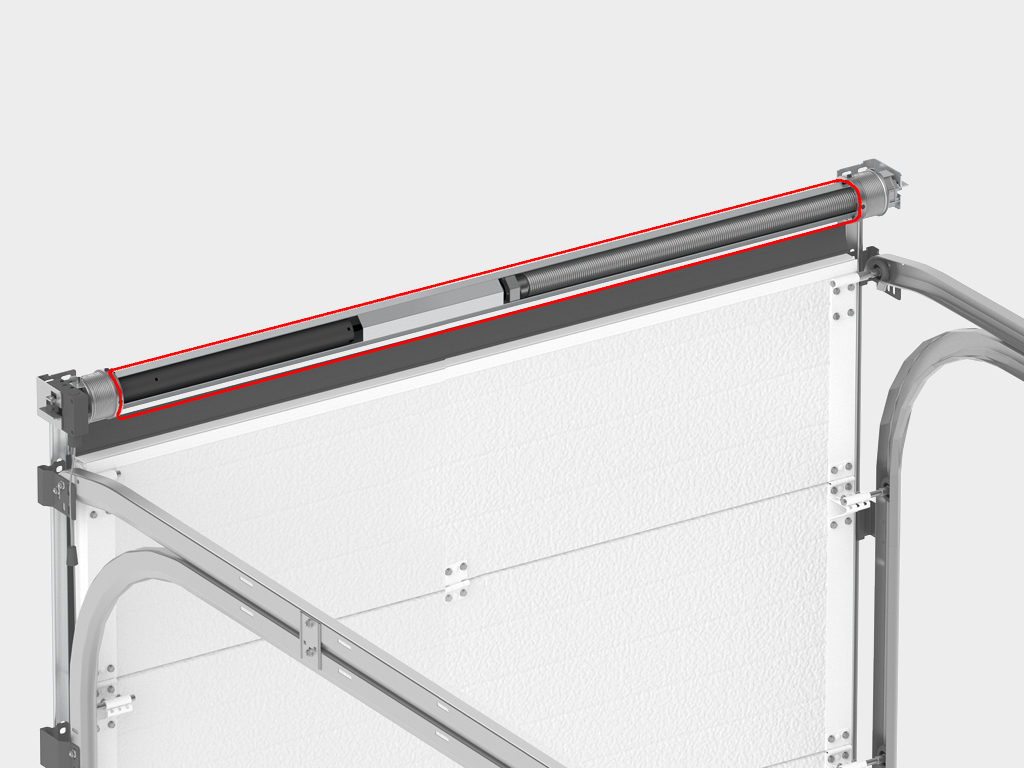

Балансировочный механизм на базе октагонального вала с интегрированным внутрь электроприводом позволяет компактно разместить ворота, сэкономив полезную площадь внутри гаража.
Простой монтаж
Простой и быстрый монтаж за счет интегрированного внутрь вала электропривода.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн панелей
Доска (наружная сторона панели)
Горизонтальная полоса (внутренняя сторона панели)
Тип поверхности
Под дерево (внешняя)
Stucco (внутренняя)
Цвета лицевых поверхностей панелей
RAL 9003 (белый)
RAL 8017 (коричнево-красный)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 1 800–3 000 |
| Ширина проема, мм | 2 000–3 000 |
| Притолока, мм | От 180 |
| Пристенки, мм | От 100 |
Размеры проема Печать раздела
Конструкция Печать раздела
1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна на базе октагонального вала
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка
Подготовка строительного объекта Печать раздела
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 180 мм.

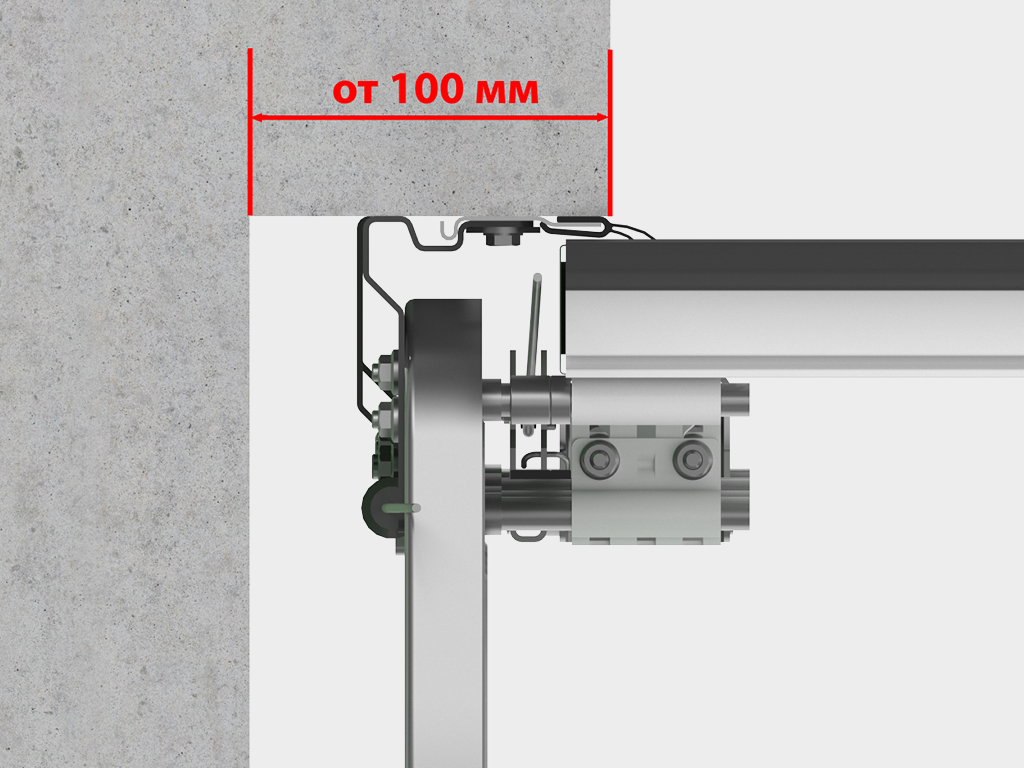

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа Печать раздела
 |
Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема. |
Стандартные конструктивные решения Печать раздела
 |
Низкий подъем. |
Параметры: низкий подъем
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 180 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 116 |
| A1, мм Высота вертикальной направляющей | H - 489 |
| E, мм Длина горизонтальных направляющих | 2 514 — при высоте проема до 2 200; 2 814 — при высоте проема до 2 500; 3 064 — при высоте проема до 2 750 |
| S, мм Минимальное боковое пространство | 100 |
| n, мм Перекрытие проема в открытом положении | 150 |
Базовая комплектация Печать раздела
 |

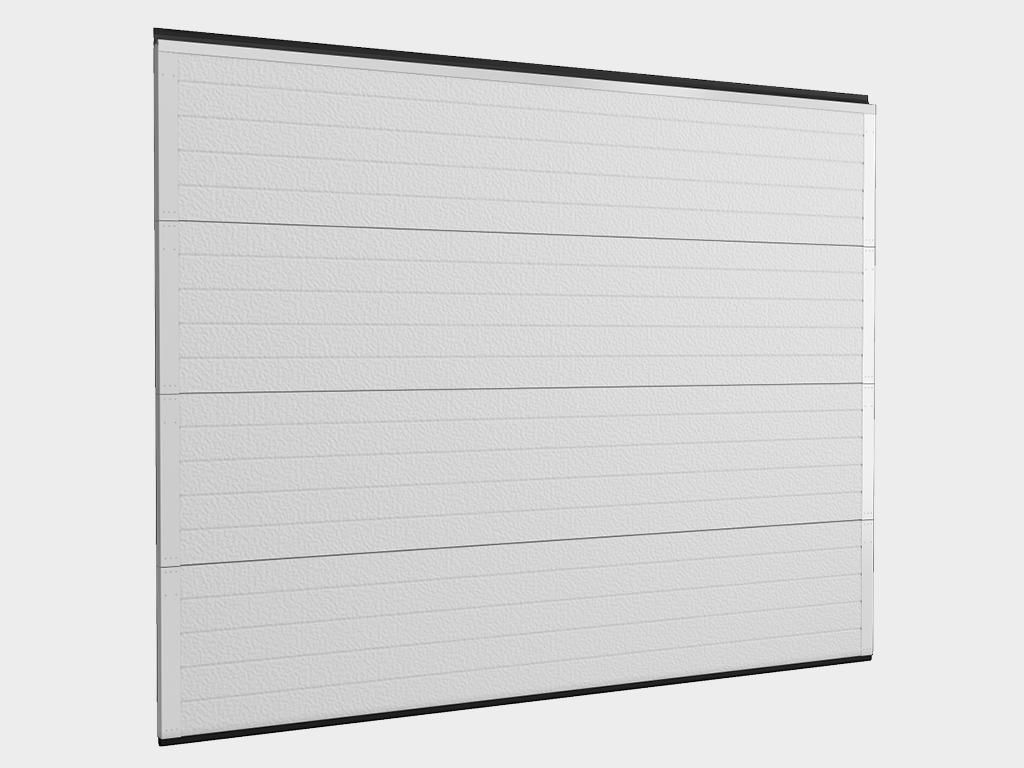

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры. |
 |

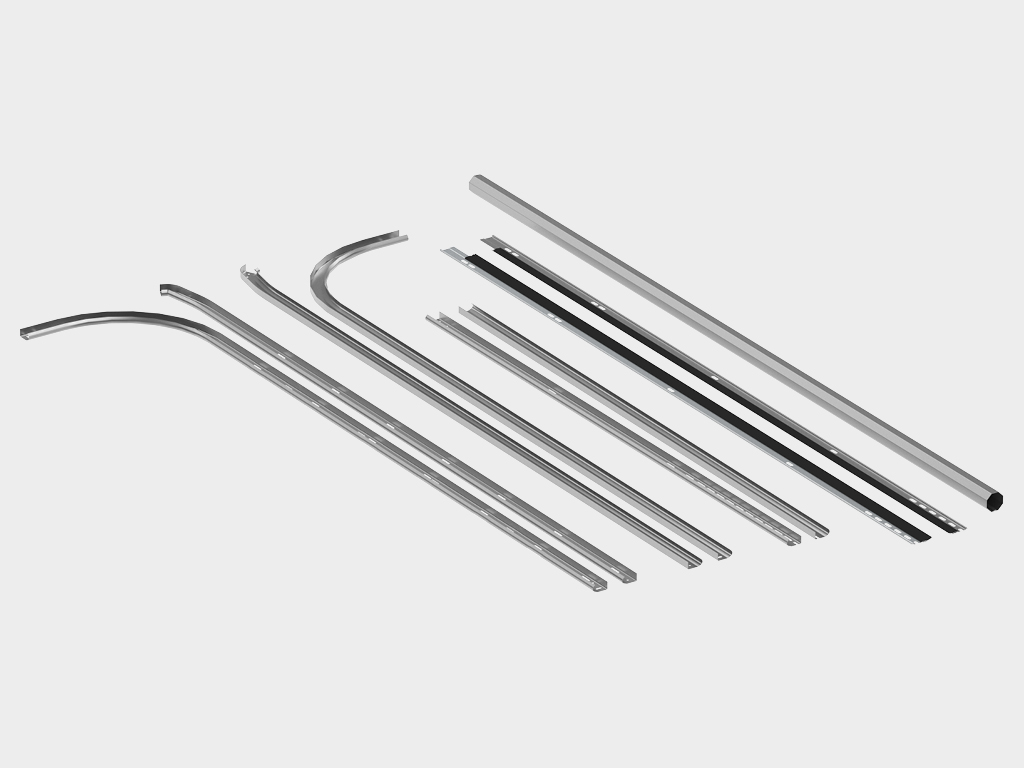

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины. |
 |

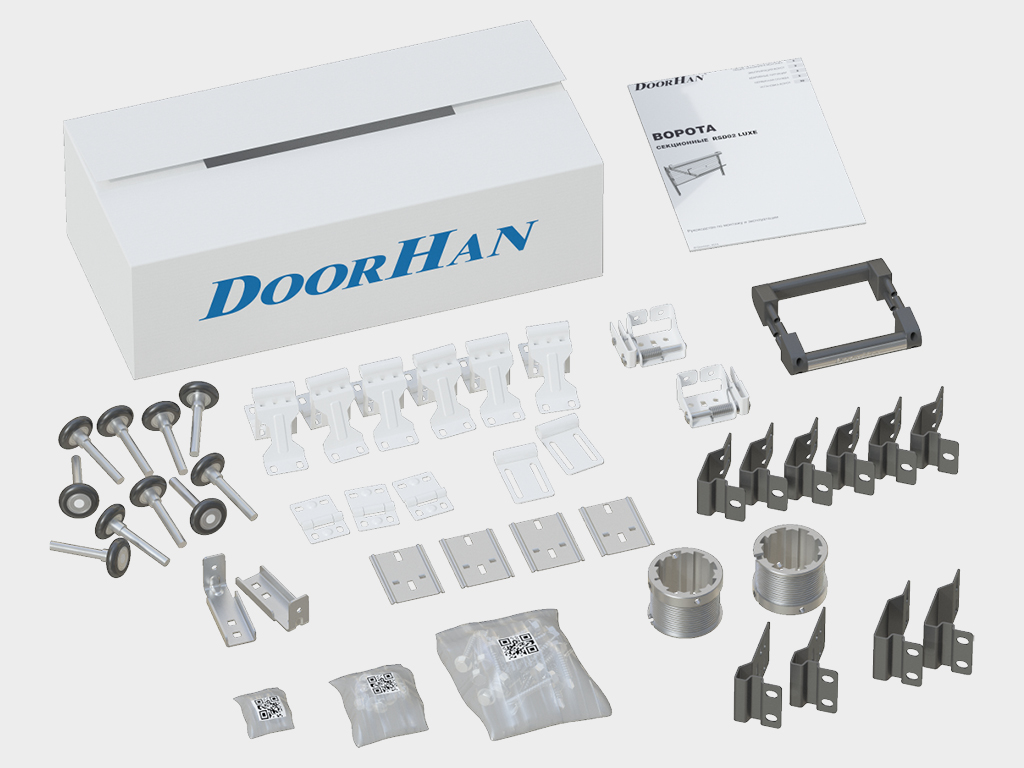

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие. |
Дополнительная комплектация Печать раздела
 |
Механическая задвижка, позволяющая блокировать ворота изнутри помещения. Отличается простотой и надежностью. |
 |
Механический замок, позволяющий блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы. |
 |
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | Значение зависит от размера ворот |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 | |
| Вес полотна ворот, кг/м² | 6 | Точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
Условия эксплуатации продукции Печать раздела
1. Секции полотна ворот должны плавно передвигаться по направляющим.
2. Ручное открывание и закрывание ворот применяется только для аврийного управления.
3. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
4. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
5. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а так же перегрузке привода и его выходу из строя.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | Картон пятислойный, пенопласт, стретч-пленка, скотч |
| Ширина, мм | 500–600 |
| Высота, мм | 300–500 |
| Длина, мм | 2 100–3 100 |
| Вес брутто, кг | До 100 |
| Количество в упаковке, шт. | Упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией |
Гарантийные обязательства Печать раздела
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
Дополнительное описание Печать раздела
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Чертежи Печать раздела
| RSD02LUX |
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по монтажу секционных ворот RSD02LUX |
Новинки Печать раздела
 |
Алюминиевая сэндвич-панель с полиэфирным покрытием — легкая, прочная, стойкая к негативным воздействиям. |
 |
Принципиально новый балансировочный механизм на базе октагонального вала с сечением 60 мм. |
 |
Интегрированный внутрь октагонального вала электропривод с аварийным расцепителем. |
