ТИП ПРОДУКЦИИ: Стандартный

Гаражные ворота RSD02 PREMIUM рассчитаны на установку в проемы как небольших, так и средних размеров. Они изготовлены на базе популярной и хорошо зарекомендовавшей себя модели – RSD02 с торсионным механизмом балансировки. Их главное отличие - эксклюзивный дизайн, который удовлетворит запросы самых взыскательных потребителей. Для его реализации используется стальная сэндвич-панель, облицованная алюминиевым ламелями, или выполненная в стандартных цветах и украшенная раскладкой из алюминиевых молдингов.

Воплощение комфорта и безопасности

Испытание ручки

Краш-тест стекла секционных ворот

Вебинар 1. Секционные ворота

Вебинар 2. Особенности конструкции

Эксклюзивное оформление полотна ворот

Новая панель c гладкой поверхностью и увеличенной толщиной стального листа (0,5 мм) – PREMIUM EXCLUSIVE, или три варианта облицовки полотна ворот алюминиевыми профилями – PREMIUM COUNTRY, PREMIUM CLASSIC, PREMIUM HI-TECH.

Заполение панели пенополиизоциануратом (PIR)

PIR-наполнитель обладает повышенными теплоизоляционными и прочностыми характеристиками, а так же обеспечивает высокую огнестойкость панелей.

Безопасная конструкция ворот

Устройства защиты от разрыва пружин входят в базовую комплектацию.

Улучшенные характеристики торсионного механизма

Торсионные пружины проходят дробеструйную обработку, оцинковываются и окрашиваются антифрикционным ЛКМ. Рассчитаны на 50 000 циклов открывания-закрываниия вместо стандартных 25 000.

Улучшенная гермитизация помещения

Новый нижний уплотнитель увеличенных размеров – UP18, лучше нивелирует неровности пола гаража.

Полностью российское производство

Ворота полностью изготовлены в России на собственных заводах концерна DoorHan с учетом особенностей российских условий эксплуатации.

Соответствие ГОСТ

Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31174-2017, «Ворота металлические».

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Дизайн панелей

Горизонтальная полоса (внутренняя сторона панели)

Тип поверхности

Stucco (внутренняя)

Облицовка полотна алюминиевыми профилями

PREMIUM CLASSIC B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех»

PREMIUM CLASSIC B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех»

PREMIUM CLASSIC B2, цвета «золотой дуб» и «темный орех»

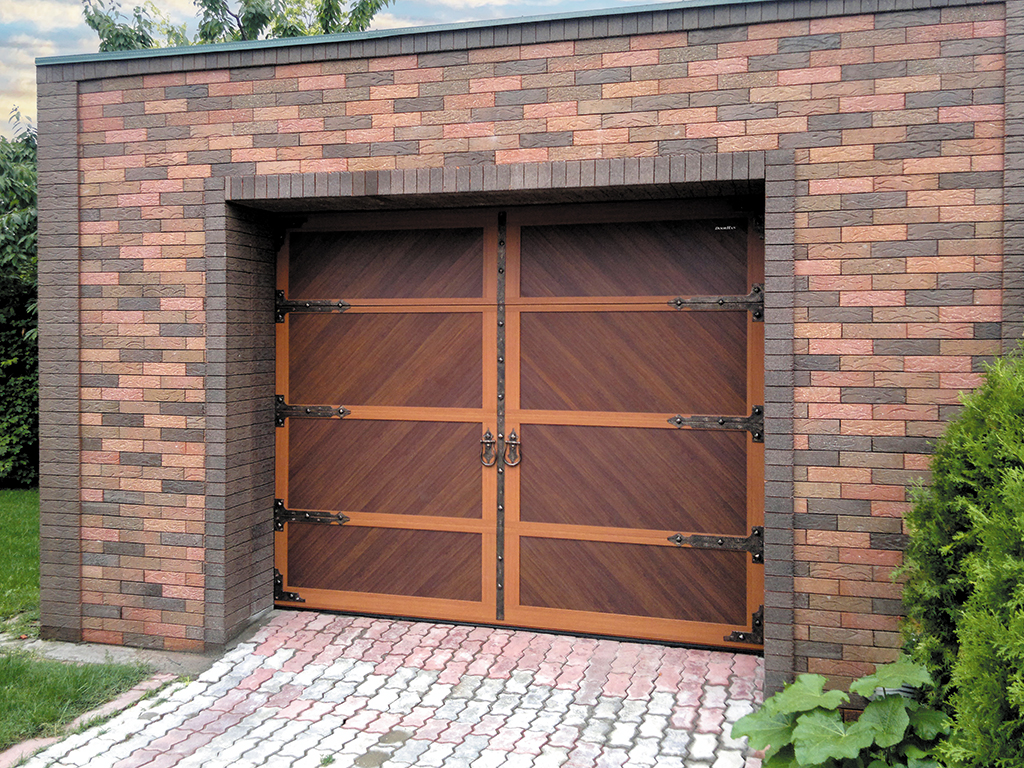

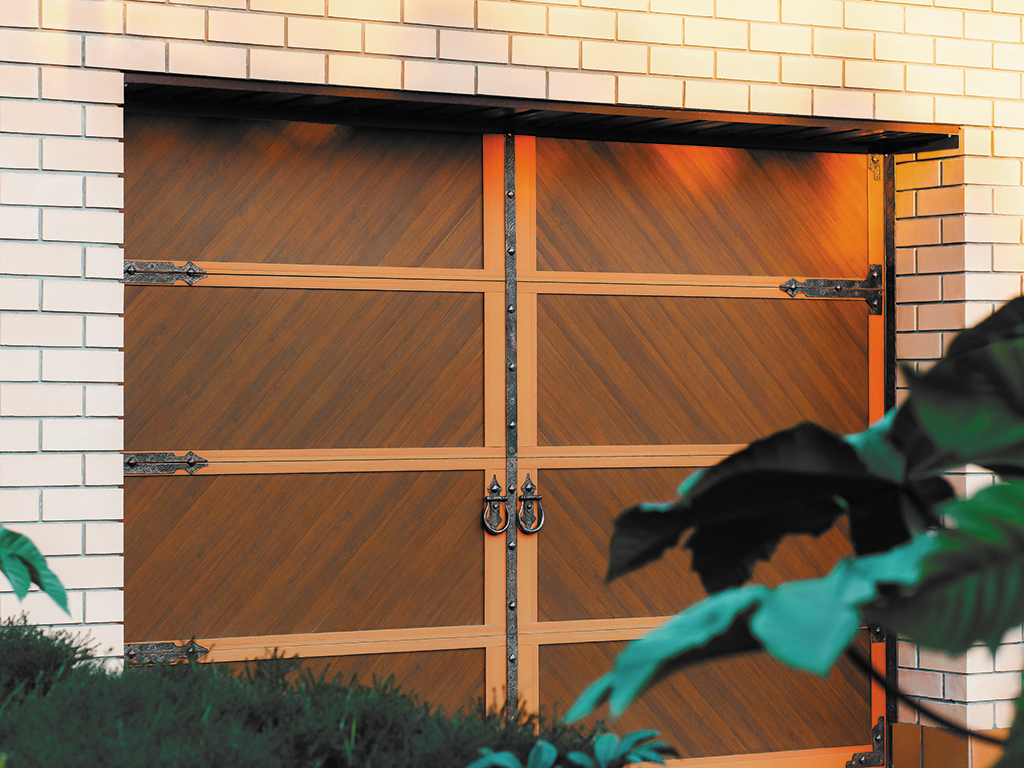

PREMIUM COUNTRY B1, цвета «золотой дуб» и «темный орех»

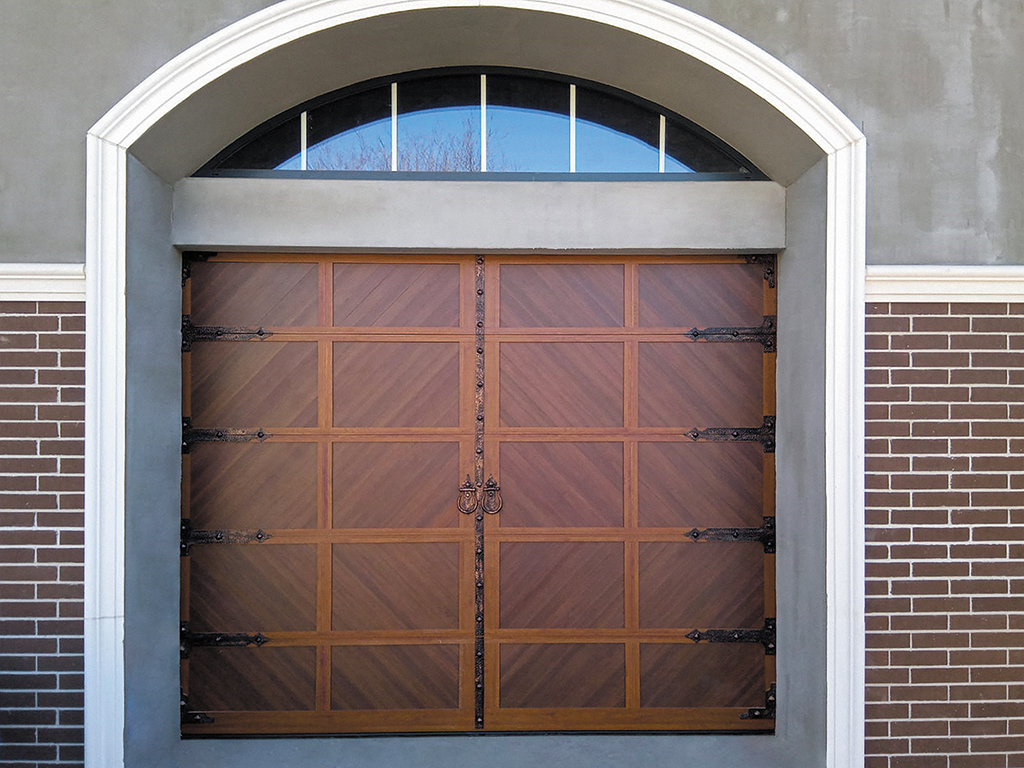

PREMIUM COUNTRY B2, цвета «золотой дуб» и «темный орех»

PREMIUM COUNTRY B3, цвета «золотой дуб» и «темный орех»

PREMIUM COUNTRY B4, цвета «золотой дуб» и «темный орех»

Алюминиевые молдинги

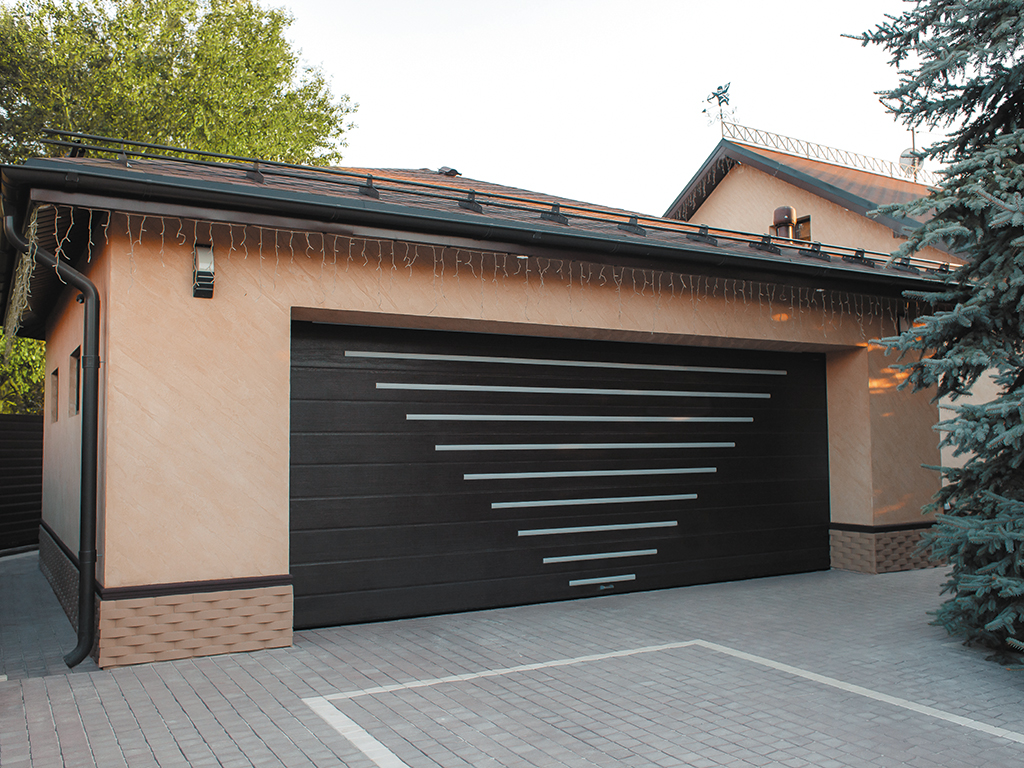

PREMIUM HI-TECH B1 (цвета панелей по RAL-карте: 1014, 3000, 3005, 5005, 6005, 7004, 7016, 7016 («мороз»), 8017,8017 («мороз»), 9003, 9006; «золотой дуб», «венге»)

PREMIUM HI-TECH B2 (цвета панелей по RAL-карте: 1014, 3000, 3005, 5005, 6005, 7004, 7016, 7016 («мороз»), 8017,8017 («мороз»), 9003, 9006; «золотой дуб», «венге»)

PREMIUM HI-TECH B3 (цвета панелей по RAL-карте: 1014, 3000, 3005, 5005, 6005, 7004, 7016, 7016 («мороз»), 8017,8017 («мороз»), 9003, 9006; «золотой дуб», «венге»)

PREMIUM HI-TECH B4 (цвета панелей по RAL-карте: 1014, 3000, 3005, 5005, 6005, 7004, 7016, 7016 («мороз»), 8017,8017 («мороз»), 9003, 9006; «золотой дуб», «венге»)

Цвета лицевых поверхностей панелей

RAL 9003 (белый)

RAL 7016 (антрацит)

RAL 7016 («мороз»)

RAL 8017 (красно-коричневый)

RAL 8017 («мороз»)

Параметр	Показатель
Ширина проема, мм	1 100–6 000
Высота проема, мм	2 000–3 500
Притолока, мм	От 150
Пристенки, мм	От 120

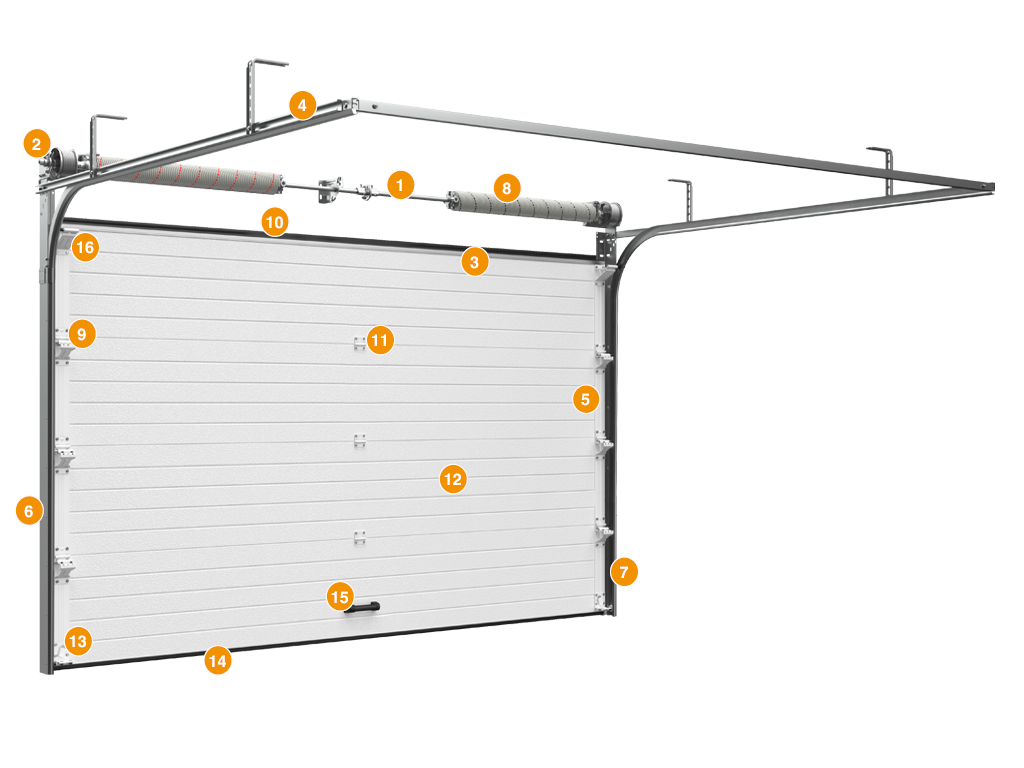

1. Система уравновешивания полотна ворот — пружинно-торсионный механизм с устройством защиты от разрыва пружины

2. Концевой П-образный опорный кронштейн и устройство защиты от разрыва пружины

3. Верхний профиль

4. Горизонтальная направляющая

5. Боковая крышка

6. Угловая стойка

7. Вертикальная направляющая

8. Торсионная пружина

9. Опора с роликодержателем и роликом

10. Верхний уплотнитель

11. Петля

12. Полотно ворот из сэндвич-панелей

13. Нижний угловой кронштейн

14. Нижний уплотнитель

15. Нижний профиль

16. Ручка

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого до правого края проема).

h — притолока (расстояние от верха проема до потолка) от 150 мм.

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Низкий подъем, барабан спереди.

Низкий подъем, барабан спереди

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230 (≥ 260 мм под привод)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	До 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN).

Низкий подъем, барабан спереди (RKTN)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	До 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади.

Низкий подъем, барабан сзади

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150 (≥160 c потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	При h > 170: H + 110; при 150 ≤ h ≤170: H + h - 60
Ab, мм Высота оси вала и барабана	При h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем.

Стандартный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Стандартный наклонный подъем.

Стандартный наклонный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	Зависит от угла α°
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем.

Высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	По умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем.

Наклонный высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	Зависит от угла α°
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Вертикальный подъем.

Вертикальный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
A1, мм Высота вертикальной направляющей	H
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

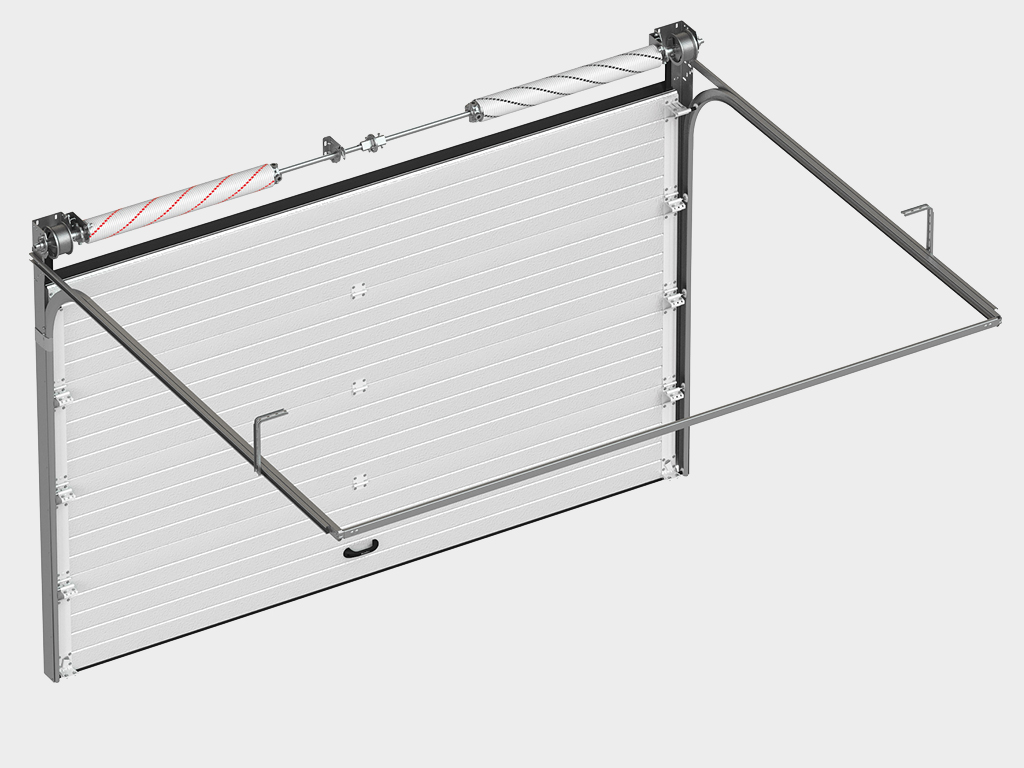

	Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с PIR-наполнителем и с усилением под внутренние петли и боковые опоры.
	Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
	Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.
	Торсионный механизм, рассчитанный на 50 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
	Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
	Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
	Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

	Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
	Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. Опция не доступна при использовании алюминиевой облицовки Premium.
	Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
	Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
	Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
	Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
	Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	50 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	13	Точное значение зависит от типоразмера панелей, используемых в конструкции ворот

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированы, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.

Упаковка в картон	Характеристики упаковки
Описание	Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	Картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	500–800
Высота, мм	200–400
Длина, мм	2 100–6 100
Вес брутто, кг	До 200
Количество в упаковке, шт.	Упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от воздействия прямых солнечных лучей, атмосферных осадков и загрязнений.

RSD02, низкий подъем, расчетные направляющие
RSD02, низкий подъем, расчетные направляющие, окантовка проема
RSD02, низкий подъем, расчетные направляющие, формирование проема
RSD02, низкий подъем, комплекты стандартных направляющих RKTN
RSD02, низкий подъем, комплекты стандартных направляющих RKTN, окантовка проема
RSD02, низкий подъем, комплекты стандартных направляющих RKTN, формирование проема
RSD02, низкий подъем, барабан сзади
RSD02, низкий подъем, барабан сзади, окантовка проема
RSD02, низкий подъем, барабан сзади, формирование проема
RSD02, стандартный подъем
RSD02, стандартный подъем, окантовка проема
RSD02, стандартный подъем, формирование проема
RSD02, стандартный наклонный подъем
RSD02, стандартный наклонный подъем, окантовка проема
RSD02, стандартный наклонный подъем, формирование проема
RSD02, высокий подъем
RSD02, высокий подъем, окантовка проема
RSD02, высокий подъем, формирование проема
RSD02, высокий подъем с двойным изгибом направляющих
RSD02, высокий подъем с двойным изгибом направляющих, окантовка проема
RSD02, высокий подъем с двойным изгибом направляющих, формирование проема
RSD02, высокий наклонный подъем
RSD02, высокий наклонный подъем, окантовка проема
RSD02, высокий наклонный подъем, формирование проема
RSD02, вертикальный подъем
RSD02, вертикальный подъем, окантовка проема
RSD02, вертикальный подъем, формирование проема
RSD02, размещение калитки и окон в полотне секционных ворот (калитка V4ST)
RSD02, размещение калитки и окон в полотне секционных ворот (калитка V5)

Паспорт «Гаражные секционные ворота с торсионным механизмом RSD02»
Сертификат соответствия «Ворота для зданий и сооружений»
Сертификат соответствия «Сэндвич-панели»
Сертификат соответствия «Изделия комплектующие для ворот»
Сертификат соответствия «Ворота секционные металлические» (Беларусь)
Экспертное заключение, соответствие СанПиН

Инструкция по монтажу секционныех ворот серии RSD02
Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема

Гаражные секционные ворота RSD02 PREMIUM, дизайн PREMIUM COUNTRY

Гаражные секционные ворота RSD02 PREMIUM, дизайн HI-TECH

Гаражные секционные ворота RSD02 PREMIUM, дизайн PREMIUM COUNTRY

Особенности

Три варианта облицовки полотна ворот алюминиевыми профилями: Premium Classic, Premium Country, Premium Hi-Tech. Так же доступен новый дизайн панели – Premium Exclusive с гладкой поверхностью.

PIR-наполнитель обладает высокими теплоизоляционными и прочностными характеристиками, а также обеспечивает высокую огнестойкость полотна ворот.

Устройцства защиты от разрыва пружин входят в базовую комплектацию.

Торсионные пружины проходят дробеструйную обработку, оцинковываются и окрашиваются антифрикционным ЛКМ. Рассчитаны на 50 000 циклов открывания-закрывания вместо стандартных 25 000.

Новый нижний уплотнитель увеличенных размеров – UP18, лучше нивелирует неровности пола гаража.

По-настоящему теплые ворота: отсутствие мостика холода, надежная герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением.

Многообразие типов подъема ворот позволяет монтировать их в гаражах с любой геометрией внутреннего пространства.

Созданы для России. Полное соответствие ГОСТу и российским условиям эксплуатации.

Широкий выбор цветов и дизайна панелей. Возможность установки калитки в полотно ворот позволяет сэкономить место и создать дополнительный вход в помещение.

Основные технические характеристики


Количество циклов, не менее	50 000
Высота проема, мм	2 000–3 500
Ширина проема, мм	1 100–6 000 *
Притолока, мм	От 150
Пристенки, мм	От 120
* Ширина проема от 1 100 до 2 000 мм доступна для стандартного и низкого типов подъема
