ТИП ПРОДУКЦИИ: Стандартный
Устанавливаются в проемы гаражей, торговых павильонов, производственных и складских помещений, где не требуется поддержание внутреннего температурного режима. Рулонные ворота могут применяться в случаях, когда невозможна установка распашных, сдвижных или секционных ворот. Рольворота из профиля RHE84M обладают высокой стойкостью к ветровым нагрузкам и могут быть дополнительно усилены специальным профилем RHE44SM для повышения жесткости полотна.

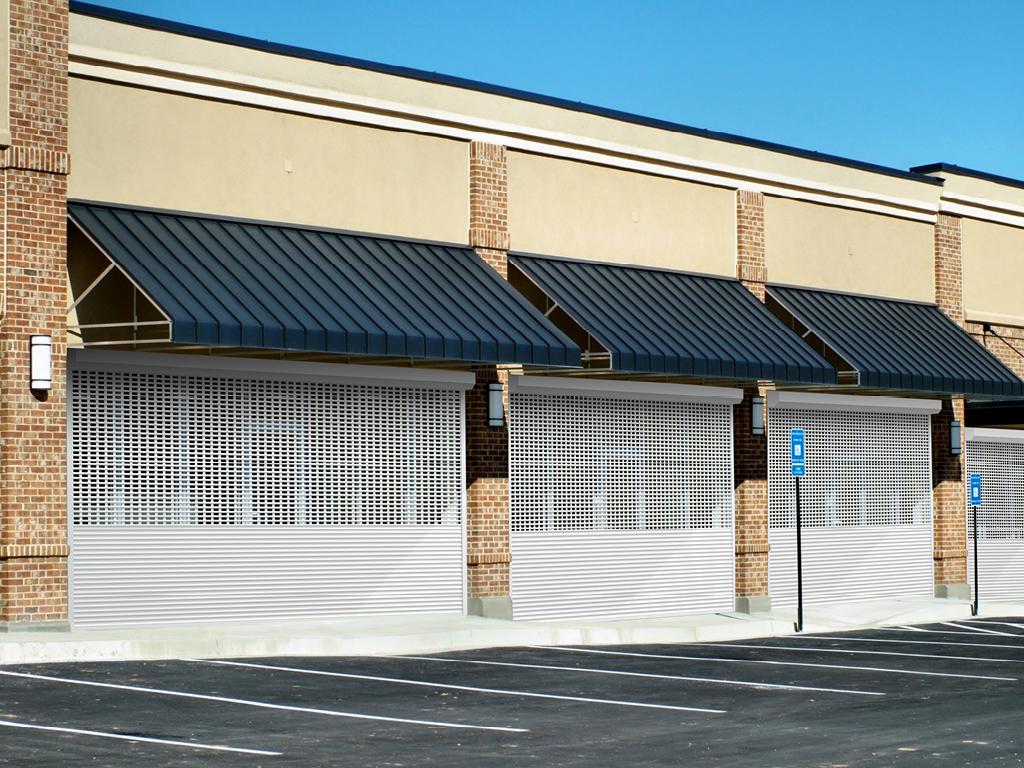

Внешний вид рольворот
Видео
Зона применения Печать раздела
Частные и коммерческие объекты с шириной проема до 5,5 м: гаражные и технические проемы
Частные и коммерческие объекты с шириной проема до 5,5 м: гаражные и технические проемы
Преимущества Печать раздела
Взломостойкая конструкция
Высокие показатели взломостойкости роллет обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно при сильных ветровых или ударных нагрузках.
Циркуляция воздуха и внутренний обзор
Решетчатая конструкция полотна из профилей RHE84GM обеспечивает циркуляцию воздуха и позволяет сохранить обзор помещения даже при закрытых роллетах, что особенно важно при использовании конструкции в торговых и выставочных павильонах.
Стойкое покрытие ламелей
Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.
Многообразие дизайнерских решений
Широкая цветовая палитра роллетных профилей, а также возможность сборки комбинированного полотна (из разных по цвету и дизайну ламелей), позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.
Удобное автоматическое управления
В базовый комплект поставки входит внутривальный электропривод, обеспечивающий возможность управления роллетами с помощью выключателя, пульта ДУ или других устройств.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Экструдированные профили для рольворот
RHE84 / RHE84GM
Основные цвета
Белый
Коричневый
Серый
Бежевый
Серебристый
Дополнительные цвета
Желтый нарцисс (RAL 1007)
Жемчужно-белый (RAL 1013)
Светлая слоновая кость (RAL 1015)
Шафраново-желтый (RAL 1017)
Серо-бежевый (RAL 1019)
Пурпурно-красный (RAL 3004)
Транспортный красный (RAL 3020)
Стальной синий (RAL 5011)
Зеленая ель (RAL 6009)
Антрацит муар (RAL 7016)
Светло-серый (RAL 7035)
Шоколадно-коричневый (RAL 8017)
Серо-коричневый (RAL 8019)
Черный темный (RAL 9005)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 1 000–5 000 |
| Ширина проема, мм | 1 000–5 500 |
| Максимальная площадь полотна, м² | 20,5 |
| Притолока, мм | От 300 (накладной монтаж) |
| Пристенки, мм | От 83 (накладной монтаж) |
Размеры проема Печать раздела
Конструкция Печать раздела
1. Крышка боковая RK300, RSK300, RSK330, RK375
2. Суппорт подшипника BS32
3a. Ролик направляющий RU77 (RV77)
4. Подшипник BS32
5. Капсула универсальная KPU102
6. Вал октагональный RV102
8. Короб защитный RBN300, RBN330, RBN375
9. Профиль верхний RH30FM
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG83MS, RG90M, RG90MS, RG100
13. Заглушка PB14
14. Замок боковой SL84, SLE84
15. Профиль концевой RA77EM, RA77KN
16. Профиль (полотно) RHE84M, RHE84GM
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH
Подготовка строительного объекта Печать раздела
Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h1 — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h1 — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Требования к строительному объекту
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Способы монтажа Печать раздела
 |
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен. |
 |
Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке. |
Базовая комплектация Печать раздела
 |
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления. |
 |
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированно из сплошного и решетчатого профиля. |
 |
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы. |
 |
Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости. |
 |
Электропривод внутривальный. |
 |
Коробка с комплектацией. |
Дополнительная комплектация Печать раздела
.jpg) |
Выключатель клавишный SWB. |
 |
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа. |
 |
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет. |
 |
Блок управления SMARTROLLl для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan. |
 |
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
 |
WI-FI модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
 |
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода. |
.jpg){kind=spacer} |
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами. |
 |
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами. |
 |
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника. |
 |
Сигнальная светодиодная лампа с антенной LAMP-PRO. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Профиль экструдированный сплошной RHE84M | ||
| Материал | Алюминий | |
| Вес профиля, кг/(п/м) | 0,797 | |
| Вес профиля, кг/м² | 9,6 | |
| Количество ламелей на 1 м высоты полотна, шт. | 12 | |
| Максимальная ширина полотна, м | 5,5 | |
| Максимальная площадь полотна, м² | 20,5 | |
| Профиль экструдированный решетчатый RHE84GM | ||
| Материал | Алюминий | |
| Вес профиля, кг/(п/м) | 0,593 | |
| Вес профиля, кг/м² | 7,11 | |
| Количество ламелей на 1 м высоты полотна, шт. | 12 | |
| Максимальная ширина полотна, м | 5,5 | |
| Максимальная площадь полотна, м² | 20,5 |
Условия эксплуатации продукции Печать раздела
Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.
1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.
2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерна DoorHan.
3. Рольставни должны открываться плавно, без рывков и толчков.
4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
5. Не прилагайте для открытия рольставен усилие более 100 Н.
6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).
7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.
9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.
12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании. |
| Высота, мм | 300–375 |
| Ширина, мм | 300–375 |
| Длина, мм | 1 000–6 000 |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
Дополнительное описание Печать раздела
Возможно комбинирования полотна из сплошного профиля RHE84M и решетчатого RHE84GM
Чертежи Печать раздела
| Чертеж на рольворота из экструдированного профиля RHE84M |
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по монтажу рольставен и рольворот | |
| Инструкция по эксплуатации рольставен и гарантийный талон | |
| Сервисная книжка по роллетным системам |
Портфолио реализованных объектов Печать раздела
Каталог запчастей Печать раздела
| Каталог комплектации роллетных систем 2019 |
