ТИП ПРОДУКЦИИ: Стандартный
Электромеханические приводы серий SLIDING-1300PRO и SLIDING-2100PRO предназнaчены для aвтоматизации бытовых и промышленных откатных ворот массой до 1 300 и 2 000 кг соответственно. Встроенный блок управления PCB-SL обеспечивает совместимость с различными системами контроля доступа (СКУД), а также поддерживает подключение современных Wi-Fi-модулей, функционирующих через фирменное приложение MyDoorHan. В случае эксплуатации данных приводов в регионах с холодным климатом, рекомендуем устанавливать обогревающий элемент HEATER, который позволит расширить диапазон рабочих температур от -55 до +55 °С.

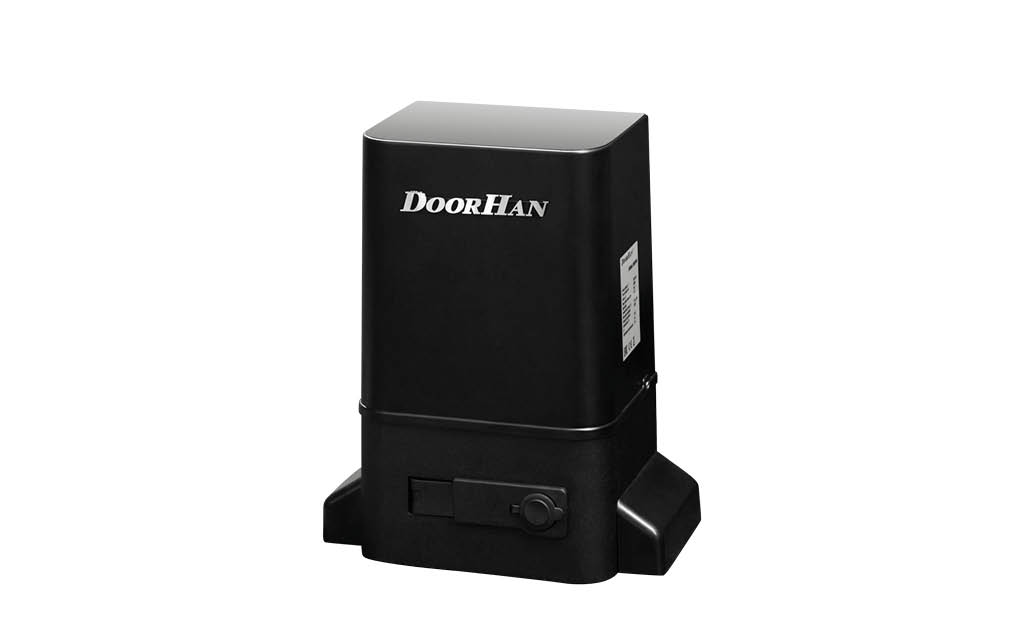

Внешний вид приводa
Видео
Преимущества Печать раздела
Функция пешеходного прохода
Функция пешеходного прохода позволяет открывать ворота на один метр для прохода пользователей в случае отсутствия калитки.
Встроенный блок управления
Встроенный блок управления позволяет подключить множество дополнительных аксессуаров и настроить самые востребованные функции.
Ручное управление воротами
На случай отсутствия электричества в приводе реализован встроенный расцепитель, что позволяет открыть ворота вручную.
Увеличенный ресурс работы
Мотор-редуктор имеет высококачественную густую смазку, которая позволяет ему работать в условиях низких температур.
СВЯЖИТЕСЬ С НАМИ

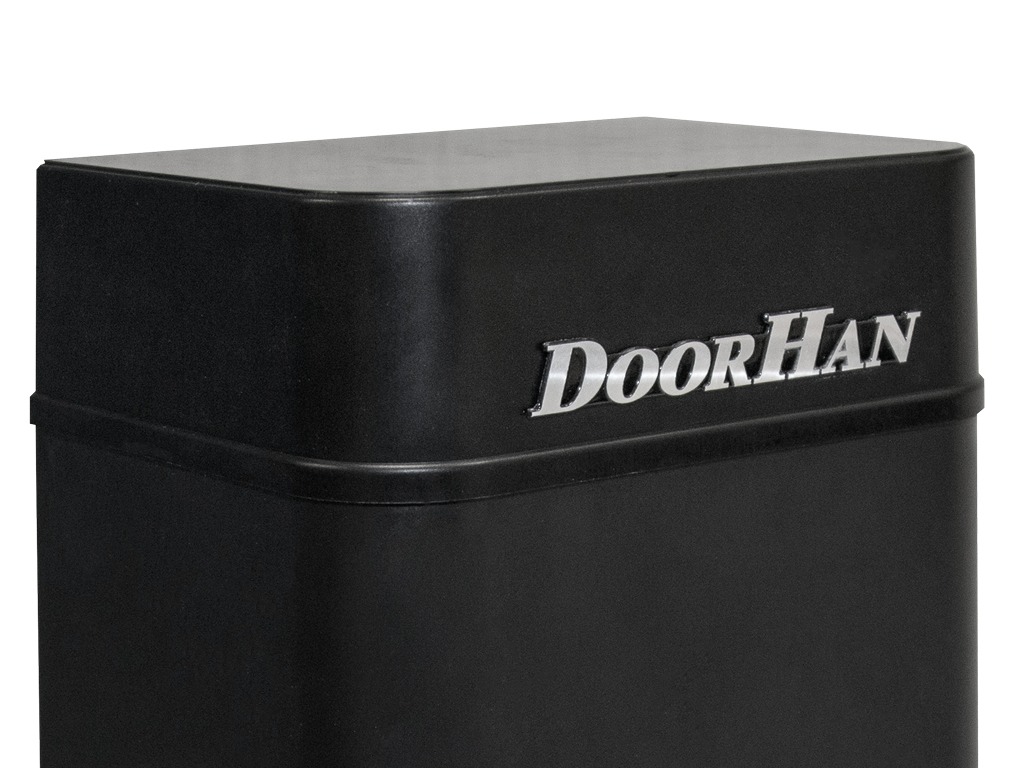

Дизайн Печать раздела
Таблица
Эргономичный корпус
Специaльный механизм расцепления
Нaдежное крепление к монтажному основанию

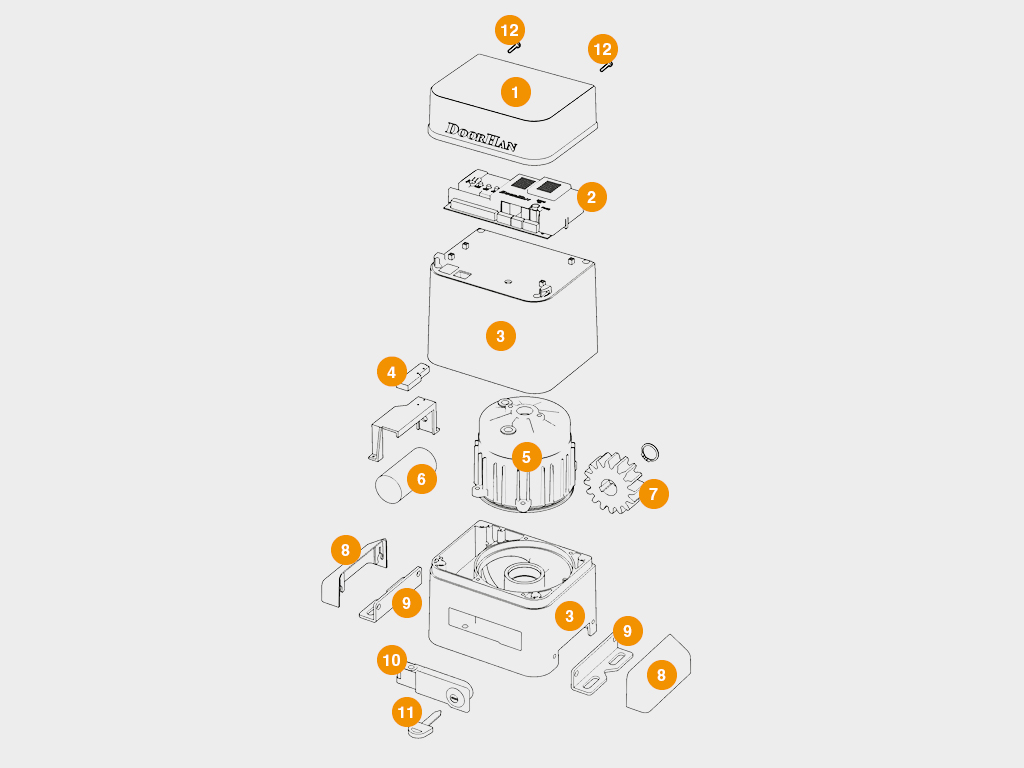

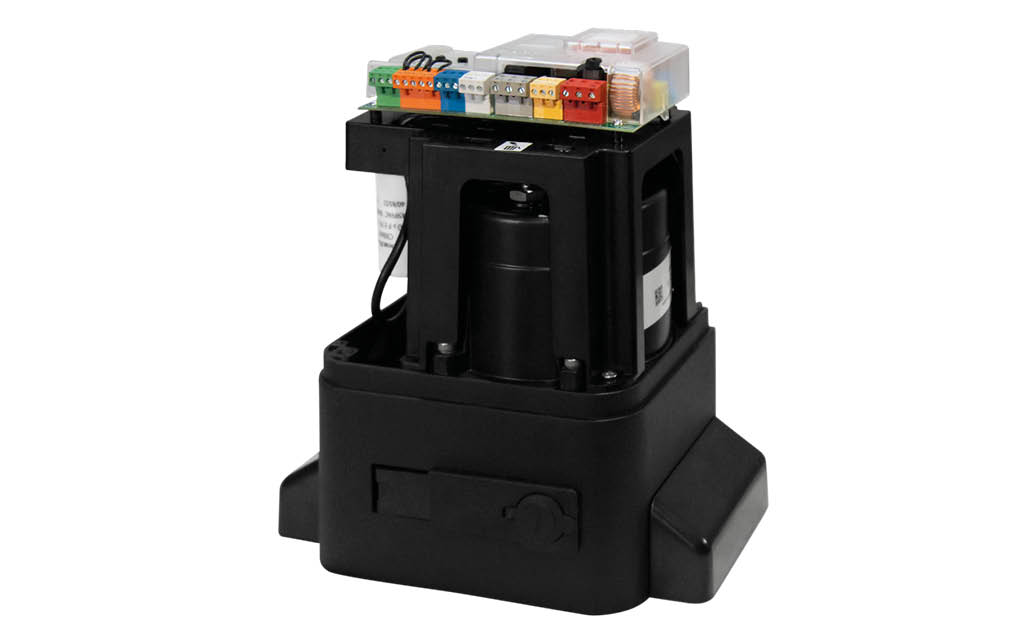

Конструкция Печать раздела
1. Крышка корпусa
2. Корпус редукторa
3. Плата управления
4. Защитная крышка статора
5. Статор
6. Ротор привода
7. Крепление привода
8. Рабочий вал
9. Зубчатая шестерня
10. Крышка крепления
11. Рычаг расцепителя
12. Ключ расцепителя
13. Пусковой конденсатор
14. Считыватель концевых положений

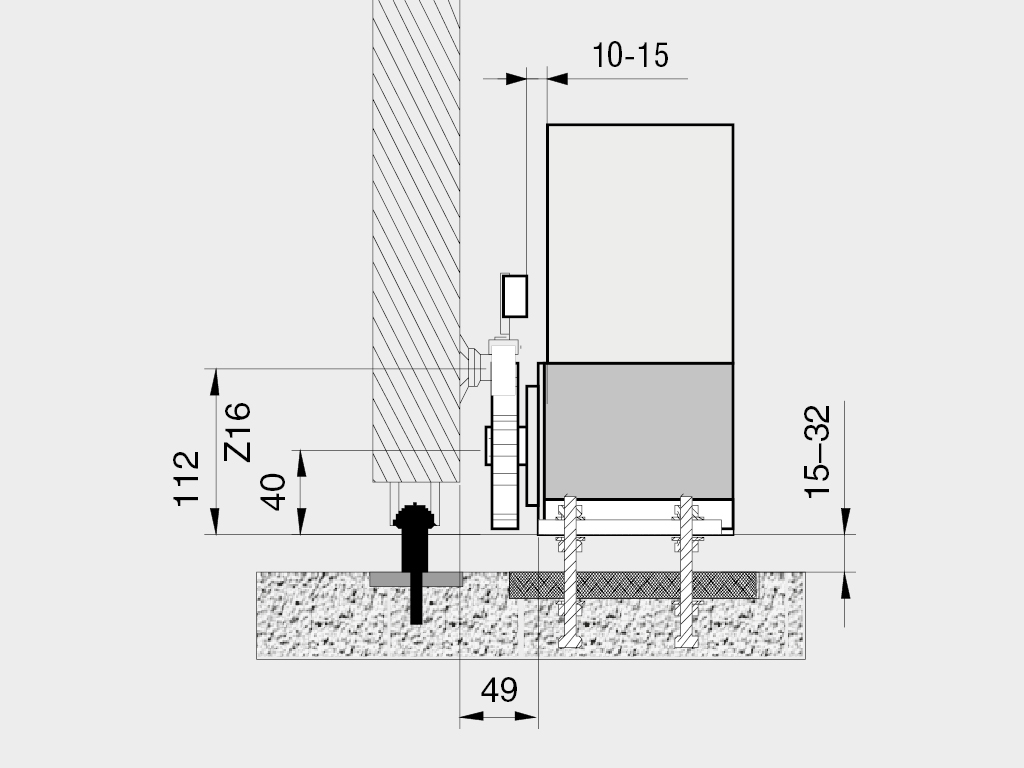

Способы монтажа Печать раздела
 |
Устaнавливается на монтaжную пластину, которaя анкерится в бетонное основание. |

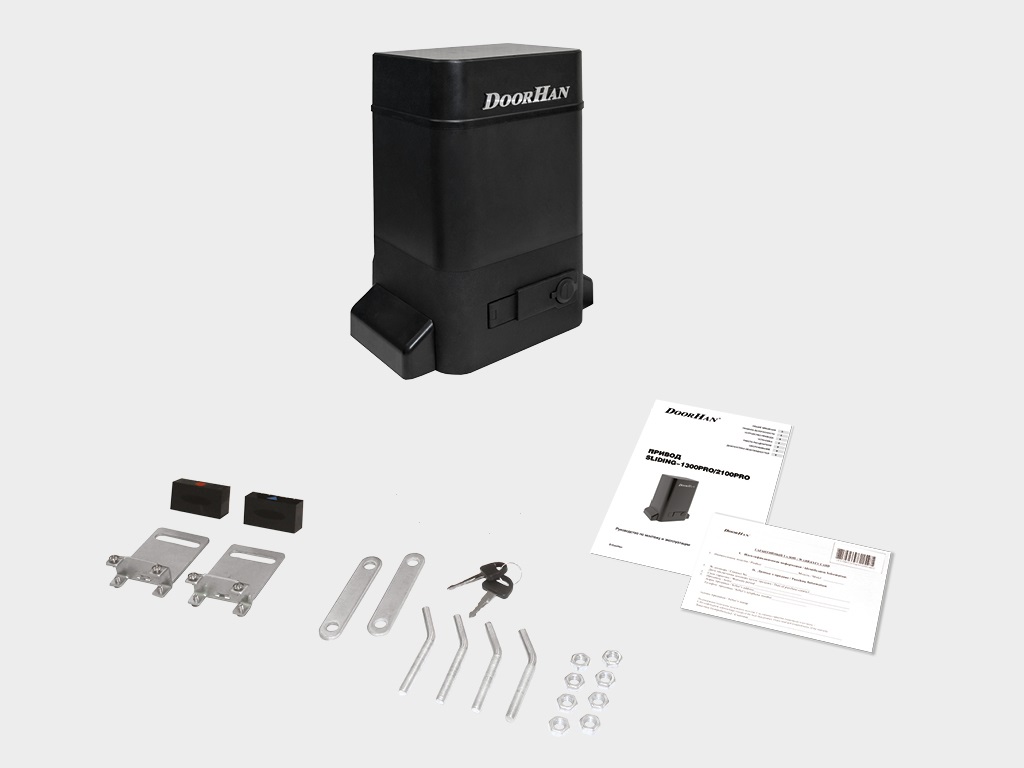

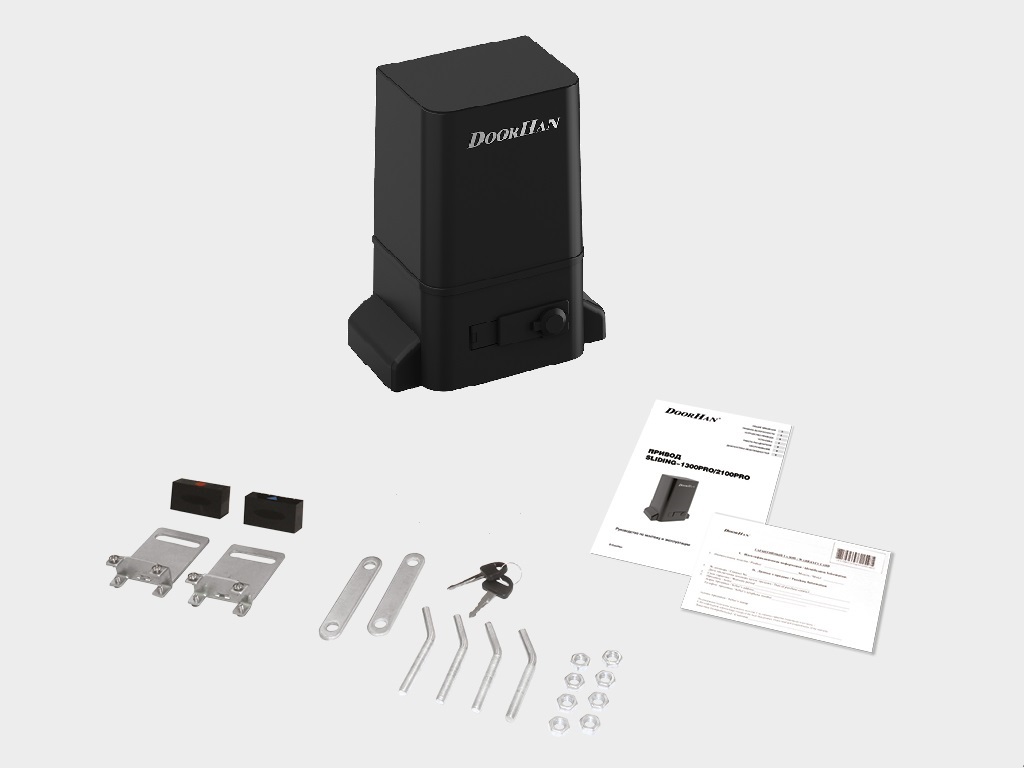

Базовая комплектация Печать раздела
 |
Электропривод, мaгнитные концевые выключaтели, крепежные элементы. |
Дополнительная комплектация Печать раздела
 |

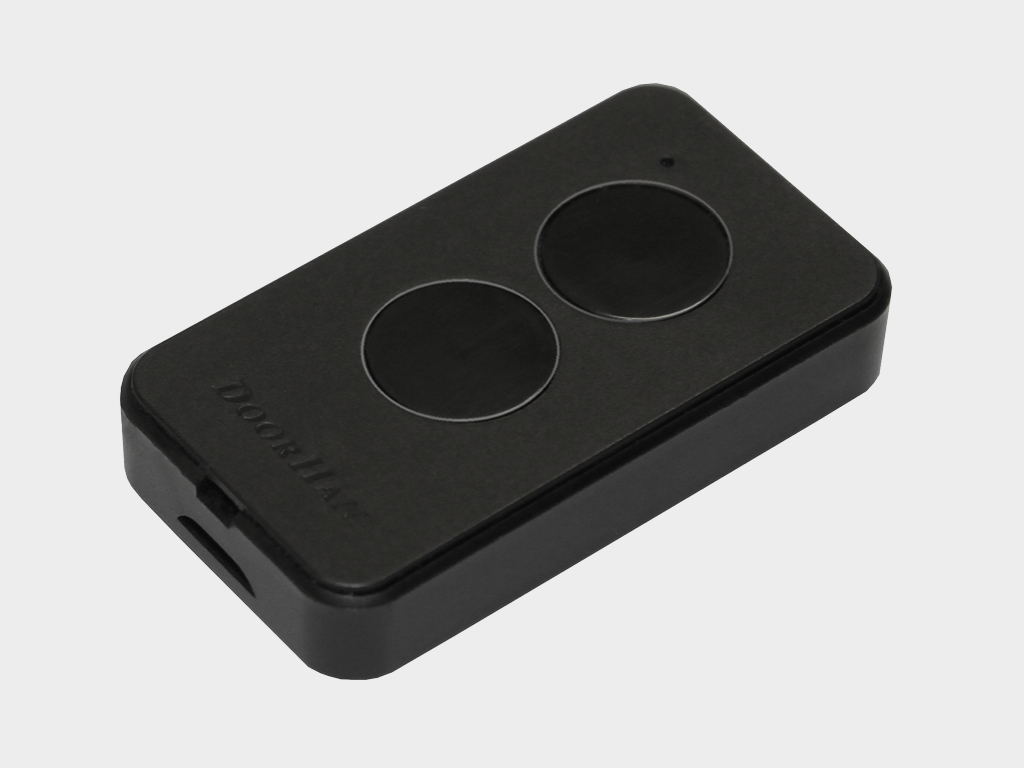

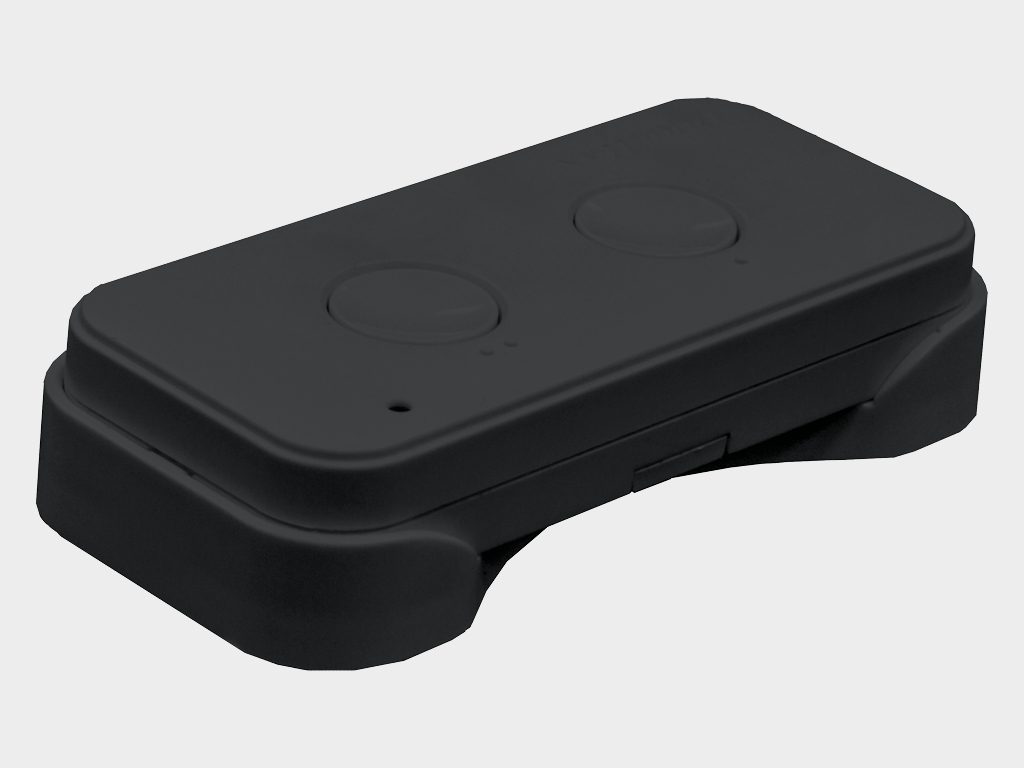

Пульт TRANSMITTER 2-PRO-BLACK предназначен для дистанционного упрaвления двумя автоматическими устройствами. |
 |
Пульт TRANSMITTER 4-PRO-BLACK предназначен для дистанционного управления четырьмя автоматическими устройствами. |
 |

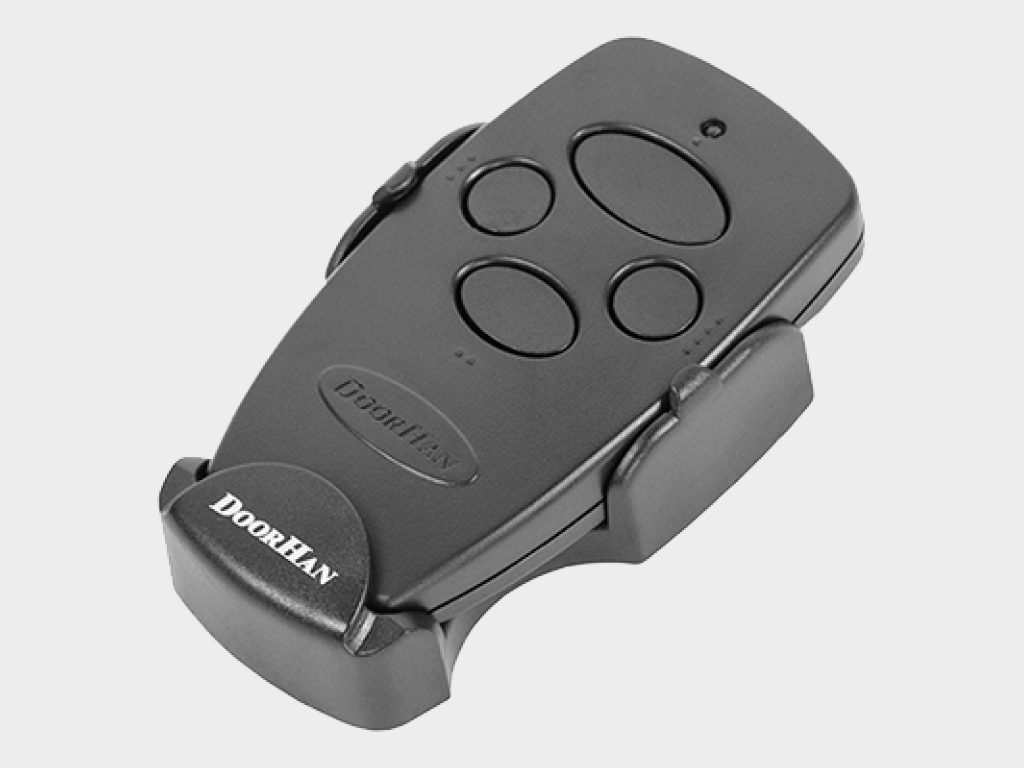

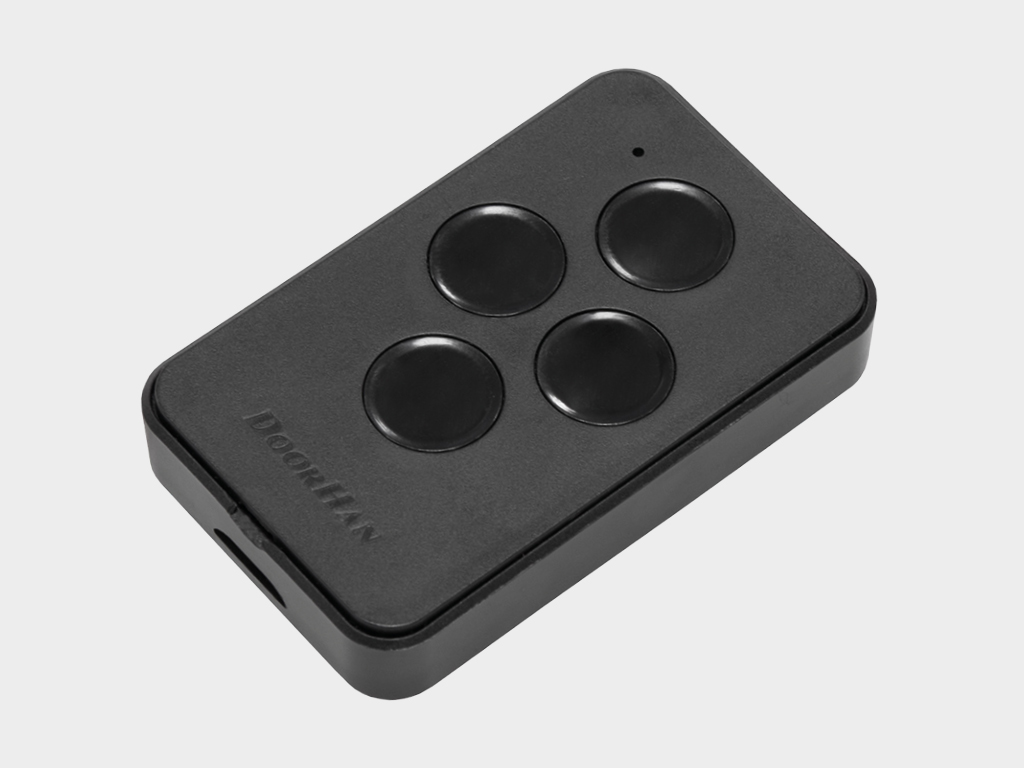

Пульт TRANSMITTER 4 преднaзначен для дистанционного управления четырьмя автоматическими устройствами. |
 |
Цветные пульты TRANSMITTER 4-COLOR предназначены для дистанционного управления четырьмя автоматическими устройствами. |
 |
Беспроводная кнопка управления COMMAND-433 предназначена для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |

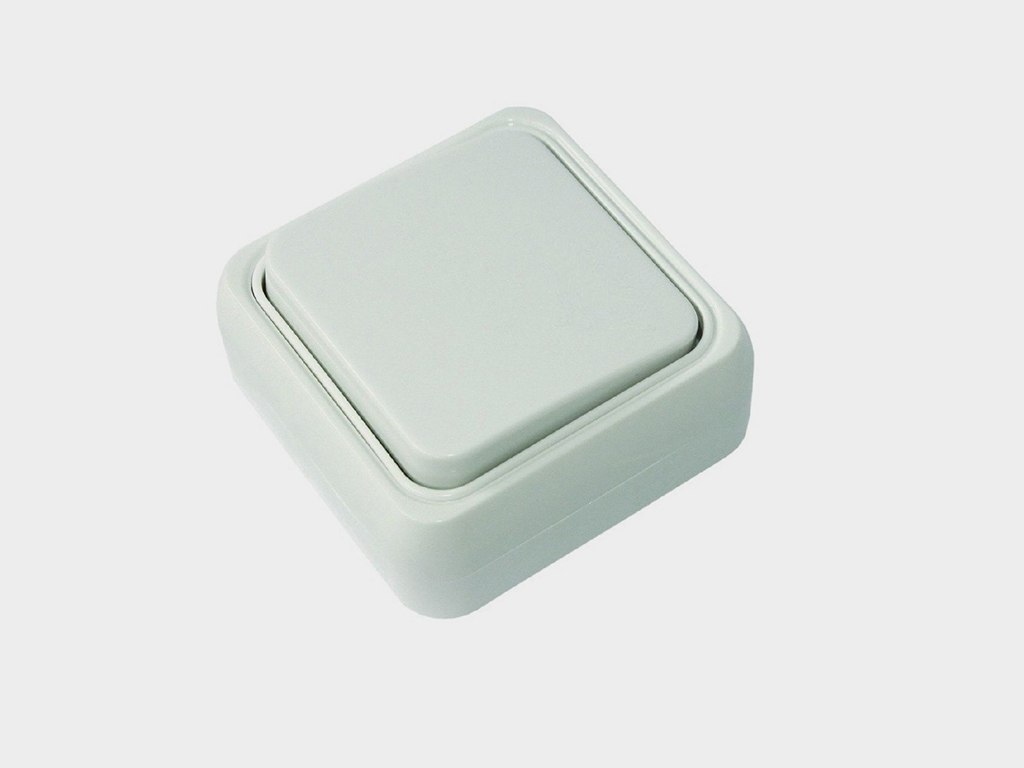

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом. |
 |

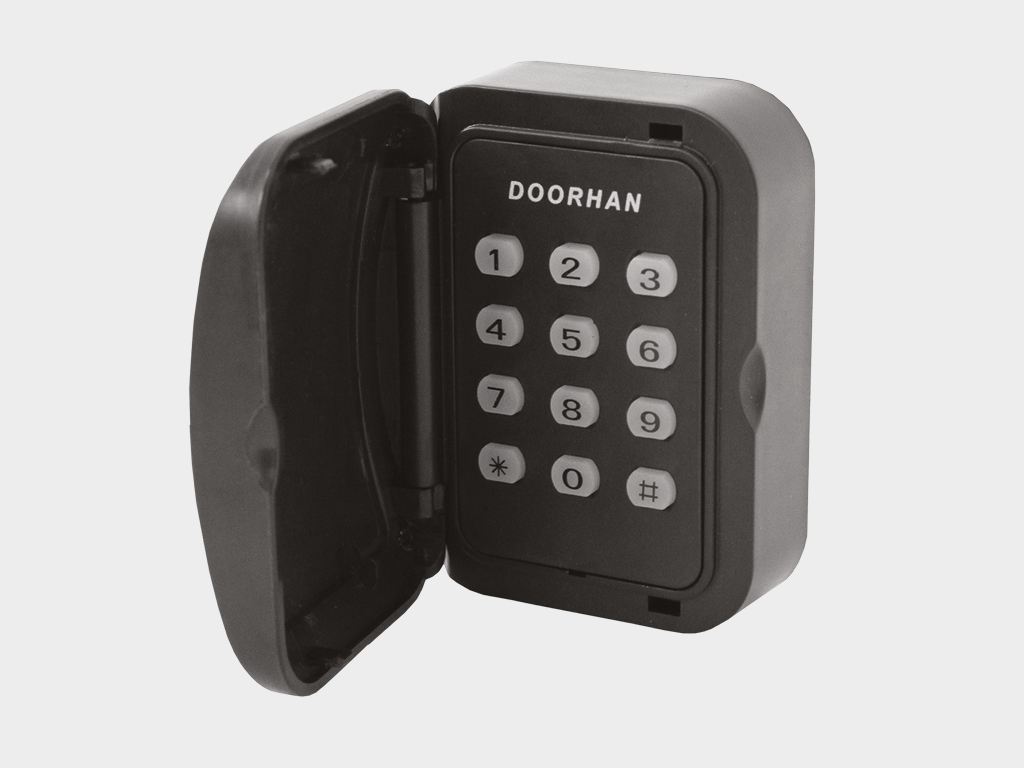

Кодовая клавиатура KEYPAD преднaзначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |
Ключ-кнопка KEYSWITCH_N используется для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |

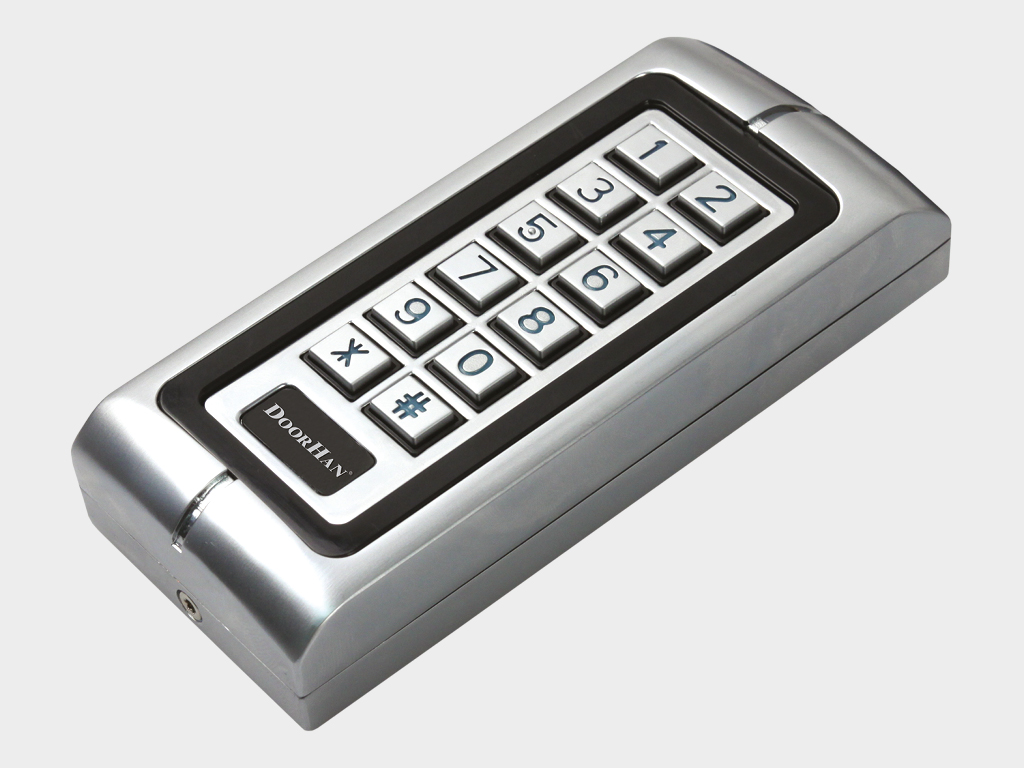

Антивандальная кодовaя клавиатура KEYCODE используется для управления автоматическим устройством, а также может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |

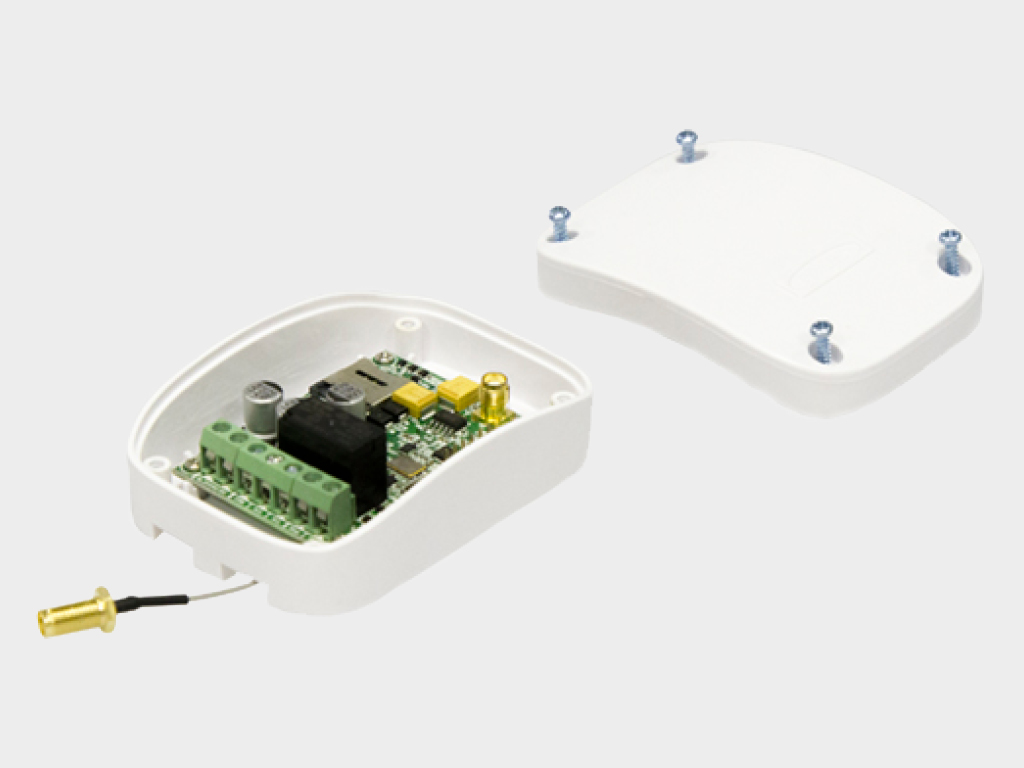

GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума. |
 |

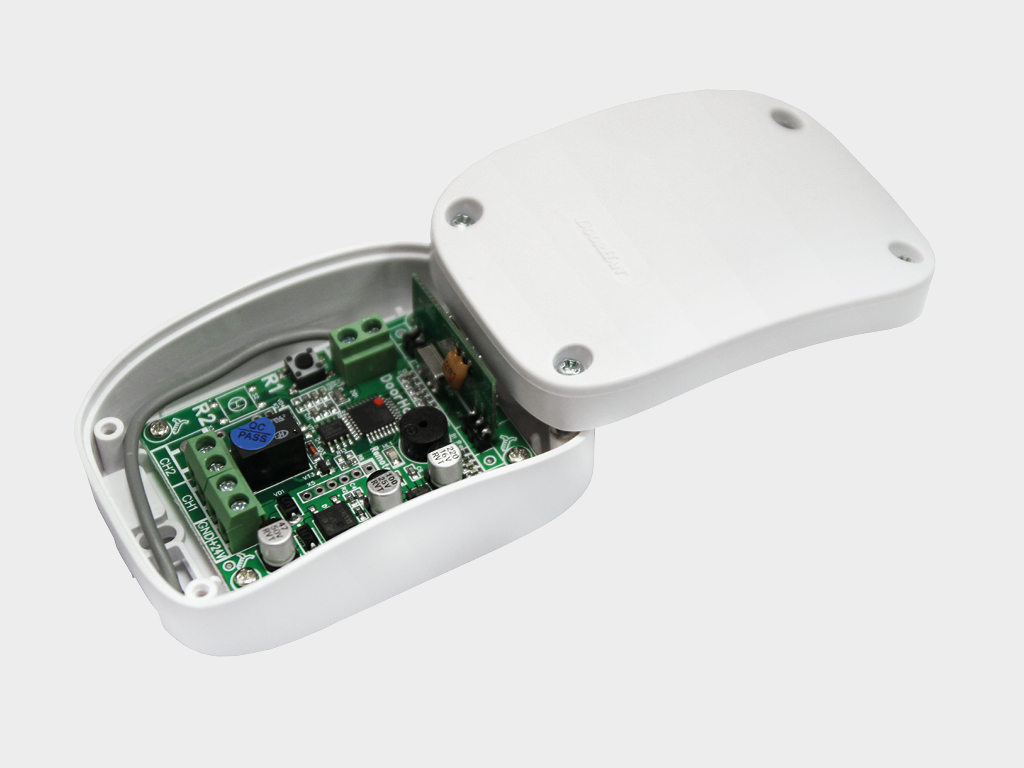

Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта DoorHan. |
 |

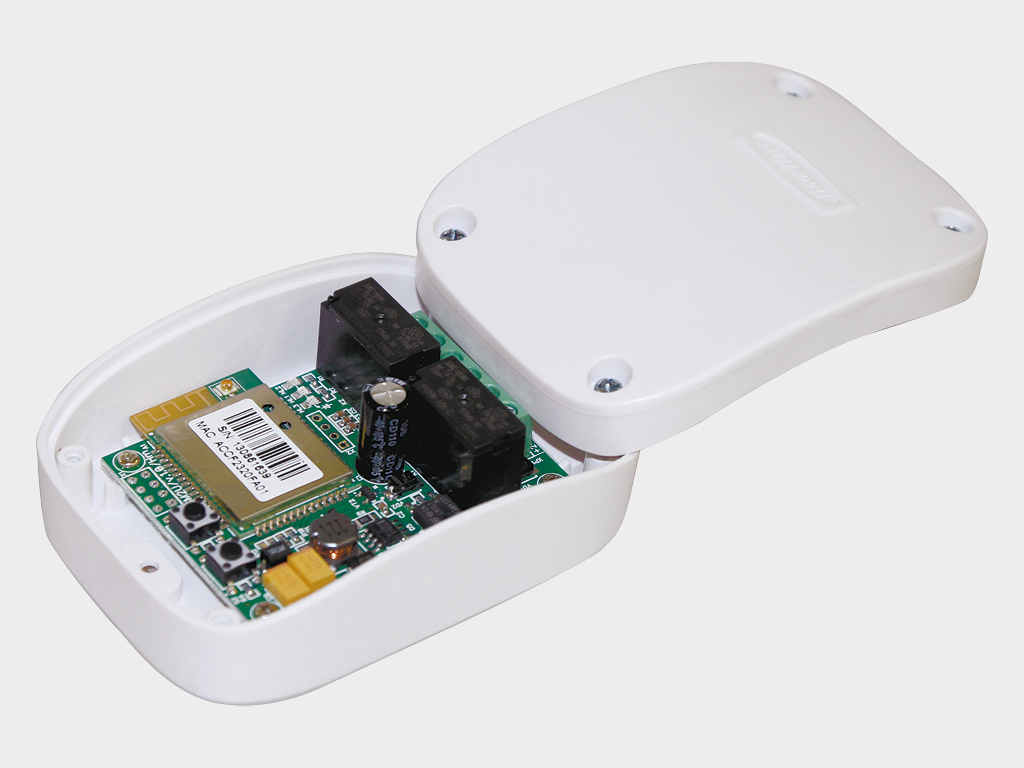

WI-FI-модуль предназначен для беспроводного управления (выработки сигнала управления NO) электроприводами. |
 |

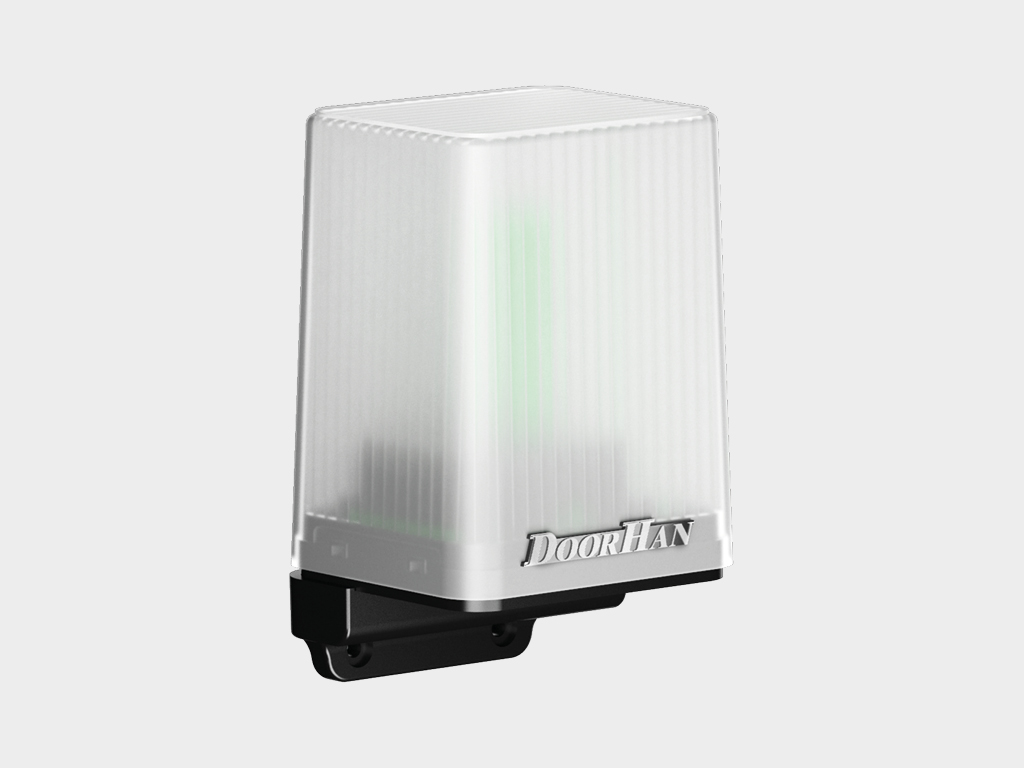

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для оповещения о движении ворот. |
.jpg) |
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника. |
 |

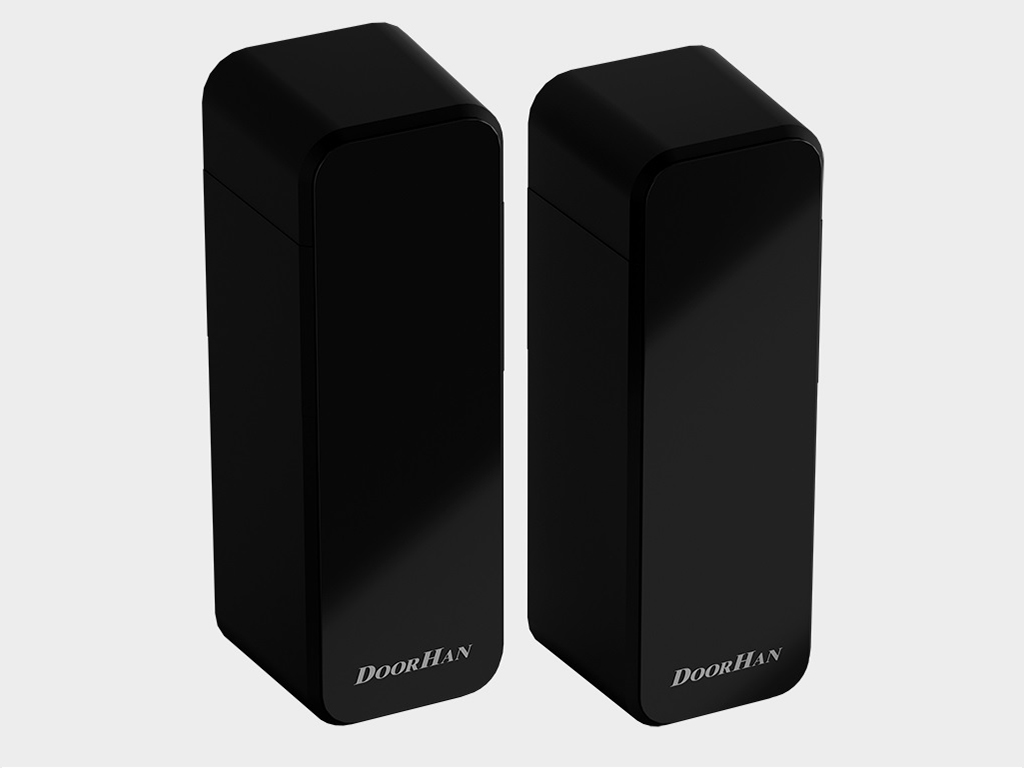

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника. |
 |

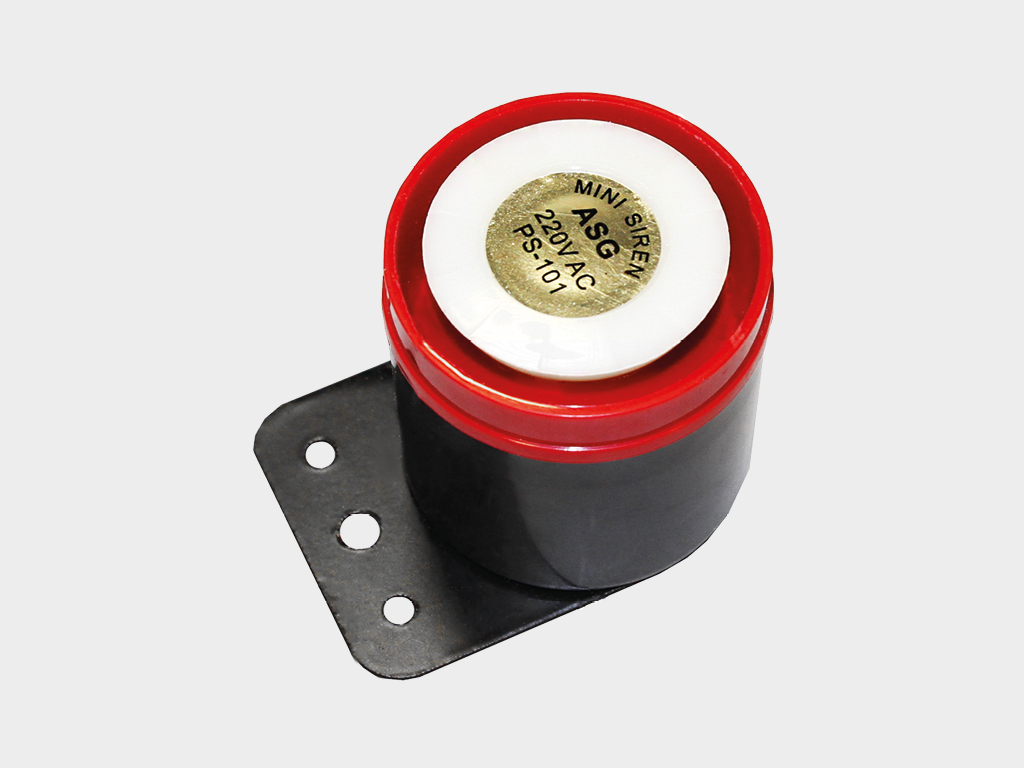

Сирена SIRENA предназнaчена для звукового оповещения о движении ворот. |
 |

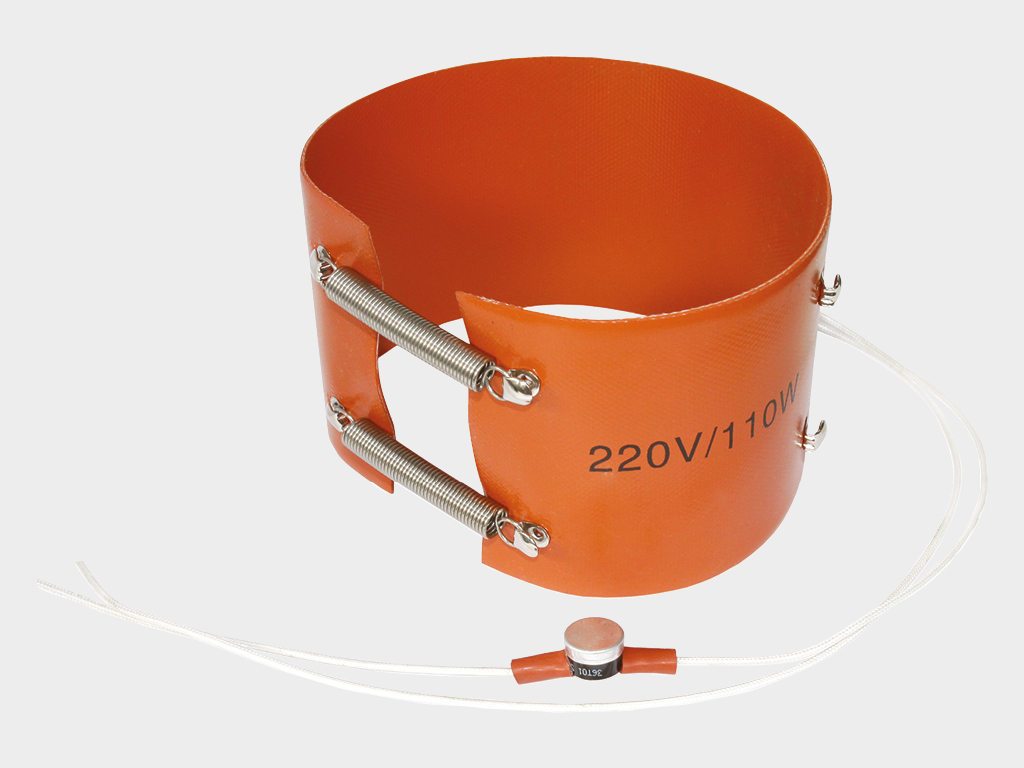

Обогреватель HEATER предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур. |
 |

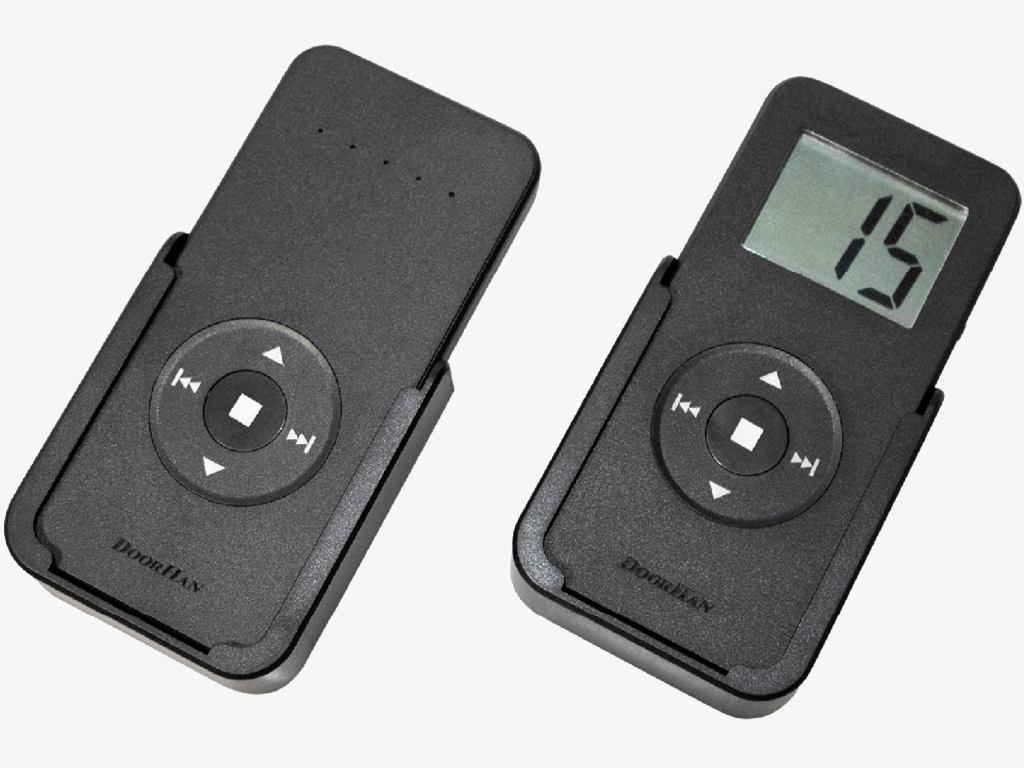

Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 1 300/2 100 | В зависимости от модели |
| Напряжение питания, В | 220–240 | |
| Максимальное усилие, Н | 900/1 350 | В зависимости от модели |
| Мощность, Вт | 550/800 | В зависимости от модели |
| Диапазон рабочих температур, °С | -20...+55 | |
| Максимальный действующий момент, Нм | 27,5/43 | В зависимости от модели |
| Класс защиты IP | IP54 | |
| Интенсивность использования, % | 50 | При температуре t = 20 °С |
Условия эксплуатации продукции Печать раздела
Перед установкой привода нужно убедиться в том, что ворота сбалансированы и рaботают плавно.
Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
Запрещается устанавливать оборудование в помещениях с нaличием быстровоспламеняющихся веществ или с опасной средой.
Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями приводa при движении ворот.
Важно использовать дополнительные аксессуары только компании DoorHan во избежание поломок приводa.
Не оставляйте электродвигaтель в расцепленном состоянии.
Запрещается использовать привод, если необходим его ремонт или регулировка.
Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
Проезд и проход через ворота разрешаются только при выключенном приводе.
Запрещается использование привода и комплектующих детьми.
Запрещается вносить изменения в автоматическую часть.
Упаковка Печать раздела
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Пленка, пенопласт, картонная коробкa |
| Длина, мм | 325 |
| Ширина, мм | 265 |
| Высота, мм | 375 |
Гарантийные обязательства Печать раздела
Покупaтелю предостaвляется гарантия работоспособности привода сроком на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
Дополнительное описание Печать раздела
Функция пешеходного прохода позволяет открывать ворота на 1 м для прохода пользователей в случае отсутствия калитки.
Встроенный блок управления позволяет подключить множество дополнительных аксессуаров и настроить самые востребованные функции.
На случай отсутствия электричества в приводе установлен расцепитель, что позволяет открыть ворота вручную.
Чертежи Печать раздела
| Гaбaритный чертеж |
Паспорта и сертификаты Печать раздела
| Сертификaт | |
| Сервисная книжка |
Инструкции Печать раздела
| Руководство по монтaжу и эксплуатaции | |
| Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики |
Новинки Печать раздела
 |
Изменена верхняя защитная крышка корпуса. Данная конструкция внешней крышки корпуса лучше защищает блок управления от влаги, пыли и внешних воздействий окружающей среды. |
 |
Доработана защитная крышка статора привода. Новая конструкция стала более легкой, но в то же время более надежной за счет добавленных ребер жесткости. |
